Ipinaliwanag ang Push Button Switch para sa Madaling Pag-aaral

Hinahayaan ka ng mga switch ng push button na kontrolin ang mga de-koryenteng circuit sa isang simpleng pagpindot.Sa artikulong ito, malalaman mo kung ano ang switch ng push button, kung paano ito gumagana, at ang mga pangunahing bahagi sa loob nito.Mauunawaan mo rin ang iba't ibang uri batay sa operasyon, configuration ng contact, at pole at throw.Bilang karagdagan, makikita mo kung saan ginagamit ang mga ito, kung paano ihambing ang mga ito sa iba pang mga switch, at kung paano pumili ng tama.

Catalog

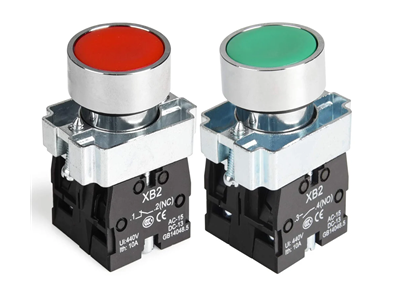

Larawan 1. Push Button Switch

Ano ang Push Button Switch?

Ang push button switch ay isang simpleng de-koryenteng aparato na ginagamit upang manu-manong kontrolin ang isang circuit sa pamamagitan ng pagpindot sa isang button.Karaniwang makikita ito sa mga control panel, machine, at electronic device kung saan kinakailangan ang mabilis na input ng user.Ang ganitong uri ng switch ay nagbibigay-daan sa isang user na magsimula, huminto, o mag-trigger ng isang aksyon sa isang pindutin.Dinisenyo ito para sa madaling operasyon at maaasahang pagganap sa parehong low-power at high-power system.

Ang mga switch ng push button ay malawakang ginagamit dahil nagbibigay sila ng direkta at madaling gamitin na kontrol.Madalas na naka-install ang mga ito sa mga panel o kagamitan para sa maginhawang pag-access.Available ang mga switch na ito sa iba't ibang laki, hugis, at materyales depende sa aplikasyon.Ang kanilang pangunahing layunin ay upang magbigay ng isang mabilis at mahusay na paraan upang makontrol ang mga electrical function na walang kumplikadong mekanismo.

Prinsipyo ng Paggawa ng Push Button Switch

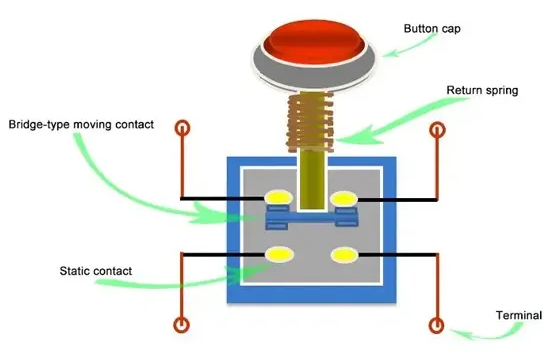

Larawan 2. Mekanismo ng Paggawa

Gumagana ang switch ng push button sa pamamagitan ng pagpapalit ng estado ng electrical circuit kapag pinindot ang button.Kapag walang puwersang inilapat, ang circuit ay nananatili sa default na estado nito, bukas man o sarado depende sa disenyo.Ang pagpindot sa pindutan ay nalalapat ang puwersa sa isang panloob na mekanismo, na nagiging sanhi ng paggalaw ng mga de-koryenteng contact.Ang paggalaw na ito ay nagpapahintulot sa kasalukuyang dumaloy o agad itong ihinto.

Habang inilabas ang button, babalik ang switch sa orihinal nitong estado, na ibinabalik ang circuit sa default na kondisyon nito.Tinitiyak ng mabilis na paglipat na ito ang maaasahang kontrol ng mga electrical signal sa real time.Ang pagbabago sa posisyon ng contact ay direktang nakakaapekto sa kasalukuyang daloy, ginagawa ang switch bilang isang control point sa circuit.Ang simpleng pagkilos na ito ay ginagawang epektibo ang mga switch button para sa tumpak at paulit-ulit na mga operasyon.

Mga Bahagi ng Push Button Switch

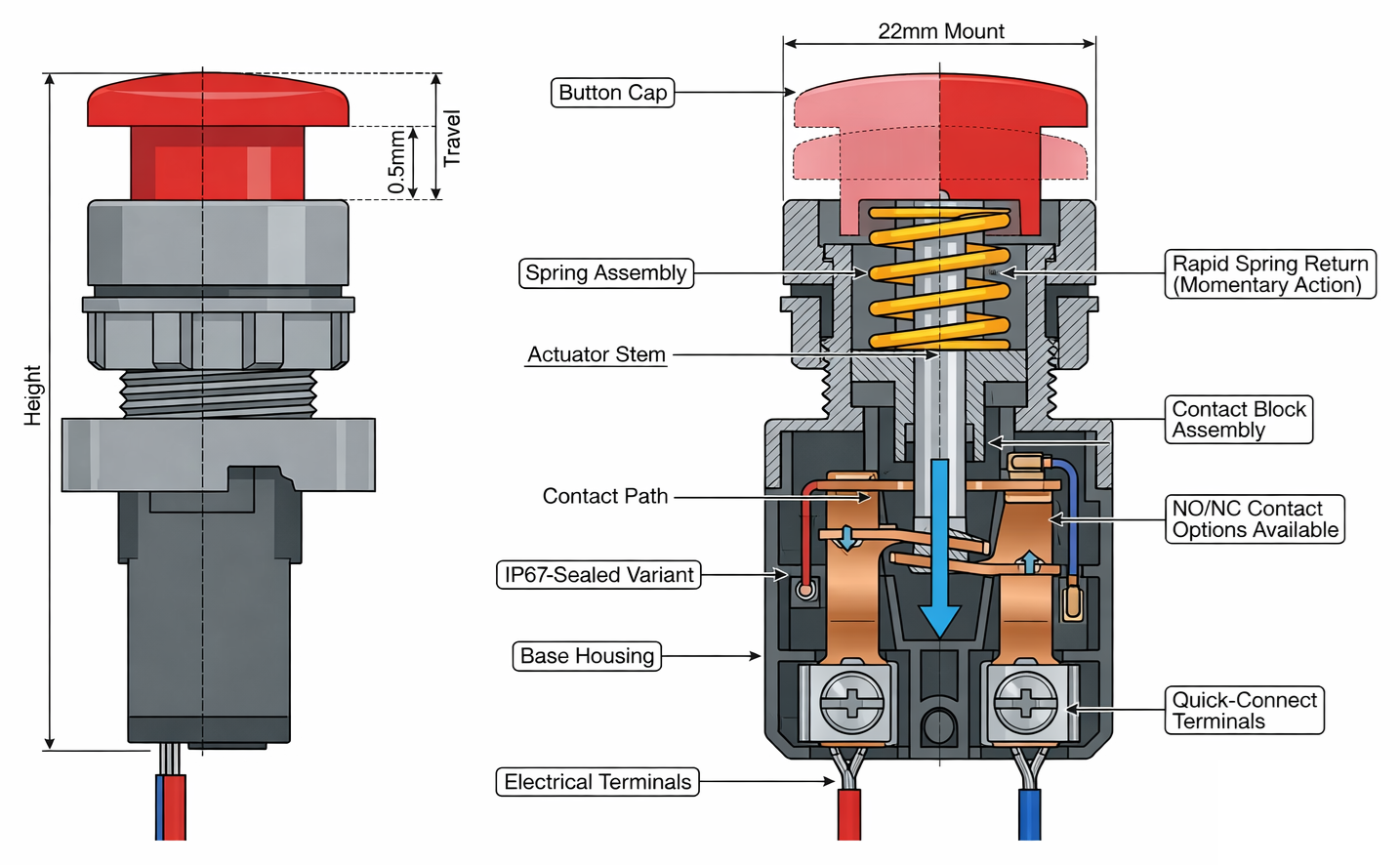

Figure 3. Push Button Panloob na Istraktura

• Button Cap (Actuator)

Ang takip ng button ay ang nakikitang bahagi na pumindot para patakbuhin ang switch.Ito ay idinisenyo para sa madaling pakikipag-ugnay at maaaring magkaroon ng iba't ibang kulay at hugis para sa pagkakakilanlan.Inilipat ng actuator ang inilapat na puwersa sa panloob na mekanismo.Tinitiyak ng disenyo nito ang makinis at pare-parehong pagkilos ng pagpindot sa paulit-ulit na paggamit.

• Bumalik Spring

Ang return spring ay may pananagutan sa pagpapabalik ng buton sa orihinal nitong posisyon pagkatapos na pinindot.Nag-iimbak ito ng mekanikal na enerhiya kapag na-compress at naglalabas nito kapag naalis ang puwersa.Tinitiyak nito na mabilis at mapagkakatiwalaan ang pag-reset ng switch.Nakakatulong din ang spring na mapanatili ang pare-parehong tactile feedback sa panahon ng operasyon.

• Paglipat ng Contact (Bridge Contact)

Ang gumagalaw na contact ay nagbabago ng posisyon kapag pinindot ang pindutan.Ito ay nagkokonekta o nagdidiskonekta sa electrical path sa loob ng switch.Ang bahaging ito ay idinisenyo para sa tibay upang mahawakan ang paulit-ulit na mga siklo ng pakikipag-ugnay.Direktang tinutukoy ng paggalaw nito kung ang kasalukuyang dumadaloy sa circuit.

• Static Contact

Ang static na contact ay nananatiling maayos sa loob ng switch at nagsisilbing punto ng koneksyon para sa gumagalaw na contact.Ito ay bumubuo ng electrical path kapag hinawakan ng gumagalaw na contact.Ang mga contact na ito ay karaniwang gawa sa mga conductive na materyales para sa mahusay na paglipat ng kasalukuyang.Tinitiyak ng kanilang matatag na posisyon ang pare-parehong pagganap ng paglipat.

• Makipag-ugnayan sa Block Assembly

Ang contact block ay naglalaman ng contact system at sumusuporta sa tamang pagkakahanay.Tinitiyak nito na ang gumagalaw at static na mga contact ay nagtagpo nang tama sa panahon ng operasyon.Nakakatulong ang istrukturang ito na mapanatili ang pagiging maaasahan ng kuryente at binabawasan ang pagkasira.Pinapayagan din nito ang modular na kapalit sa ilang mga disenyo ng switch.

• Mga Terminal (Mga Koneksyon sa Elektrisidad)

Ang mga terminal ay ang mga panlabas na punto ng koneksyon kung saan nakakabit ang mga wire.Pinapayagan nila ang switch na maisama sa isang de-koryenteng circuit.Ang mga ito ay maaaring screw-type, solder-type, o quick-connect na mga terminal.Tinitiyak ng wastong disenyo ng terminal ang ligtas at matatag na mga koneksyon sa kuryente.

• Pabahay (Katawan/Base)

Ang pabahay ay nakapaloob sa lahat ng panloob na bahagi at nagbibigay ng mekanikal na proteksyon.Ito ay karaniwang gawa sa matibay na plastik o metal na materyales.Sinusuportahan din ng pabahay ang pag-mount sa mga panel o enclosure.Pinoprotektahan nito ang mga panloob na bahagi mula sa alikabok, kahalumigmigan, at pinsala sa makina.

Mga Uri ng Push Button Switch

Batay sa Operasyon

1. Pansandaliang Push Button Switch

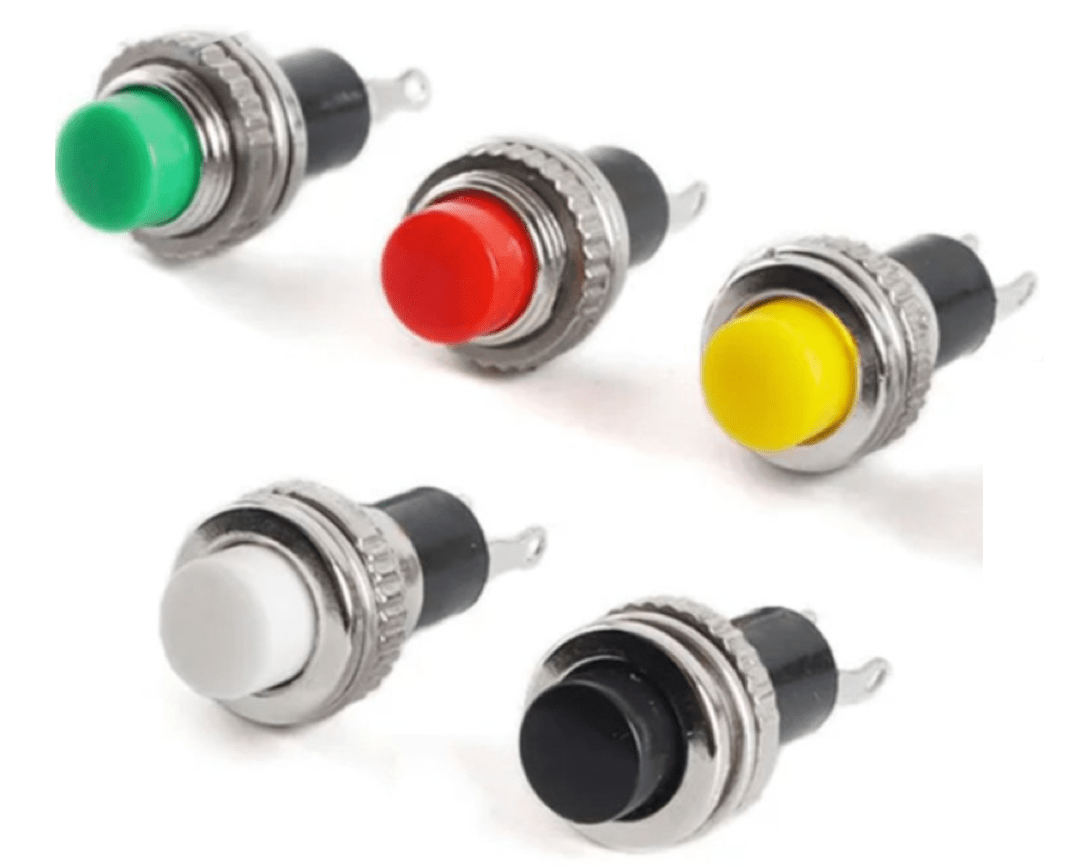

Larawan 4. Halimbawa ng Pansandaliang Switch

Ang panandaliang push button switch ay isang uri ng switch na nananatiling aktibo lamang habang ito ay pinindot.Sa sandaling maalis ang presyon, awtomatiko itong babalik sa orihinal nitong estado.Ang gawi na ito ay karaniwang ginagamit sa mga application na nangangailangan ng pansamantalang pag-activate, gaya ng mga doorbell o mga signal ng kontrol.Tinitiyak ng mabilis na pagkilos sa pagbabalik ang tumpak at panandaliang kontrol.

Ang mga switch na ito ay idinisenyo upang magbigay ng agarang tugon sa panahon ng operasyon.Ang pagpindot sa pagkilos ay nagti-trigger ng pagbabago, at ang pagpapalabas nito ay agad na huminto sa pagkilos.Ginagawa nitong angkop ang mga ito para sa mga system kung saan hindi kailangan ang tuluy-tuloy na pag-activate.Ang kanilang simpleng operasyon at mabilis na pag-reset ng gawi ay ginagawang malawakang ginagamit ang mga ito sa mga control panel at electronic device.

2. Latching (Napanatili) Push Button Switch

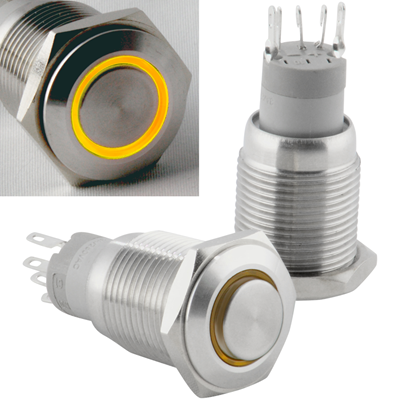

Larawan 5. Halimbawa ng Latching Switch

Ang latching push button switch ay isang uri ng switch na nananatili sa huling posisyon nito pagkatapos pinindot.Kapag ang pindutan ay pinindot nang isang beses, ito ay nananatiling aktibo hanggang sa muli itong pinindot upang baguhin ang estado nito.Pinapayagan nito ang switch na mapanatili ang paggana nito nang walang tuluy-tuloy na presyon.Ito ay karaniwang ginagamit para sa on/off control sa mga electrical system.

Ang ganitong uri ng switch ay nagbibigay ng matatag na operasyon para sa mga application na nangangailangan ng pare-parehong estado.Hindi kailangang hawakan ng user ang button para mapanatiling aktibo ang circuit.Kapag pinindot itong muli, ibabalik ang estado, na ginagawang madali ang pagkontrol sa mga device.Ang pinananatili nitong pag-uugali ay kapaki-pakinabang sa kontrol ng kuryente at pagpapatakbo ng kagamitan.

Batay sa Configuration ng Contact

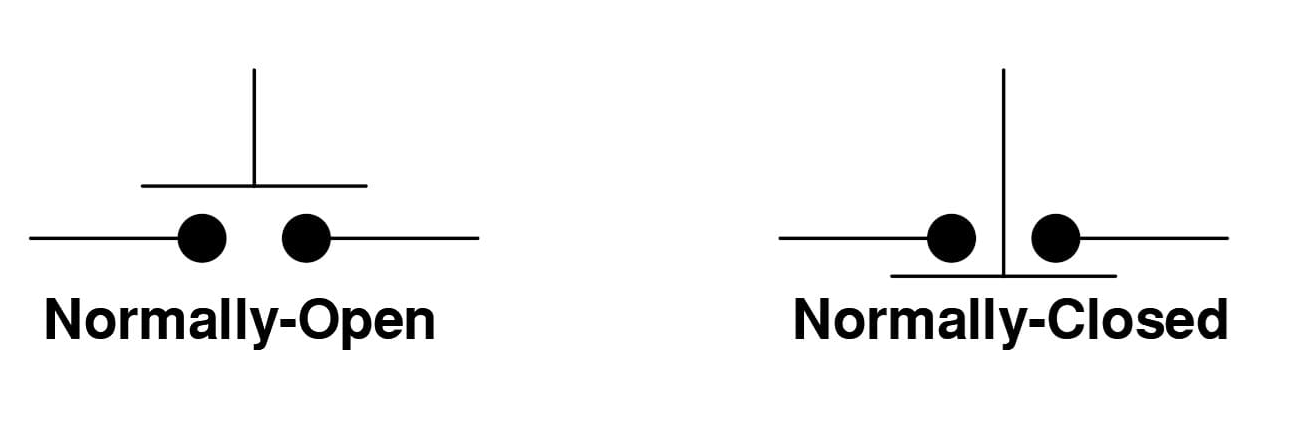

Larawan 6. HINDI vs NC Diagram

1. Karaniwang Bukas (HINDI)

Ang isang normal na bukas na push button switch ay isang uri ng switch kung saan ang circuit ay bukas sa default nitong estado.Nangangahulugan ito na walang kasalukuyang dumadaloy hanggang sa pinindot ang button.Kapag pinindot ang pindutan, ang mga contact ay nagsasara at pinapayagan ang kasalukuyang dumaan sa circuit.Kapag nailabas na, babalik ang circuit sa bukas na estado nito.

Ang ganitong uri ng configuration ay karaniwang ginagamit sa mga control system na nangangailangan lamang ng pag-activate kapag kinakailangan.Tinitiyak nito na ang circuit ay nananatiling hindi aktibo maliban kung na-trigger ng user.Ang pag-uugali ay malinaw na ipinapakita sa mga tipikal na diagram ng contact kung saan nagsasara ang puwang sa panahon ng operasyon.Ito ay malawakang ginagamit sa mga start button at signal input.

2. Karaniwang Sarado (NC)

Ang isang normal na saradong push button switch ay isang uri ng switch kung saan ang circuit ay sarado sa default nitong estado.Ito ay nagpapahintulot sa kasalukuyang dumaloy nang tuluy-tuloy kapag hindi pinindot ang pindutan.Ang pagpindot sa pindutan ay nagbubukas ng circuit at nakakaabala sa kasalukuyang daloy.Ang pagpapakawala sa pindutan ay nagpapanumbalik sa kondisyon ng closed circuit.

Ang configuration na ito ay karaniwang ginagamit sa mga sistema ng kaligtasan at mga function ng emergency stop.Tinitiyak nito na ang circuit ay nananatiling aktibo maliban kung sinasadyang maputol.Ang pagbabago sa estado ng contact ay malinaw na kinakatawan sa mga karaniwang diagram sa panahon ng operasyon.Ito ay kapaki-pakinabang sa mga application kung saan ang pagkagambala ng kasalukuyang ay kinakailangan para sa proteksyon.

Batay sa Pole at Throw

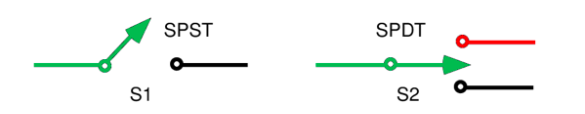

Larawan 7. SPST at SPDT Diagram

Ang SPST at SPDT ay mga single-pole switch configuration na kumokontrol sa isang electrical circuit.Ang switch ng SPST (Single Pole Single Throw) ay may isang input at isang output, na nagbibigay-daan sa simpleng on/off control.Ito ay gumaganap bilang isang pangunahing switch na nagkokonekta o nagdidiskonekta sa isang circuit.Ginagawa nitong angkop para sa tuwirang pagpapalit ng mga gawain.

Kinokontrol din ng switch ng SPDT (Single Pole Double Throw) ang isang circuit ngunit nagbibigay ng dalawang posibleng path ng output.Pinapayagan nito ang kasalukuyang na maidirekta sa isa sa dalawang koneksyon.Ginagawa nitong kapaki-pakinabang para sa pagpili sa pagitan ng dalawang magkaibang circuit o mode.Ang diagram ay karaniwang nagpapakita ng isang input switching sa pagitan ng dalawang output.

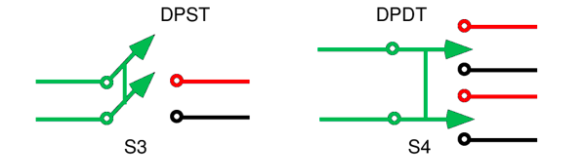

Larawan 8. DPST at DPDT Diagram

Ang DPST at DPDT ay mga double-pole switch configuration na idinisenyo upang kontrolin ang maramihang mga circuit sa parehong oras.Maaaring kontrolin ng switch ng DPST (Double Pole Single Throw) ang dalawang magkahiwalay na circuit nang sabay-sabay sa isang aksyon.Pinapayagan nito ang parehong mga circuit na i-on o i-off nang magkasama.Ito ay kapaki-pakinabang sa mga application na nangangailangan ng naka-synchronize na kontrol.

Kinokontrol ng switch ng DPDT (Double Pole Double Throw) ang dalawang circuit at nagbibigay ng dalawang switching path para sa bawat isa.Pinapayagan nito ang mas kumplikadong paglipat sa pamamagitan ng pag-redirect ng kasalukuyang sa maraming paraan.Karaniwang ginagamit ang configuration na ito sa mga reversing circuit at advanced na control system.Ang diagram ay karaniwang nagpapakita ng dalawang pole na lumilipat sa pagitan ng dalawang hanay ng mga output.

Mga Kalamangan at Kahinaan ng Mga Push Button Switch

Mga Bentahe ng Push Button Switch

• Simple at madaling patakbuhin

• Mabilis na oras ng pagtugon

• Compact at space-saving na disenyo

• Maaasahan para sa paulit-ulit na paggamit

• Magagamit sa maraming laki at istilo

• Angkop para sa parehong mababa at mataas na sistema ng kuryente

Mga Limitasyon ng Push Button Switch

• Limitadong kontrol kumpara sa mga kumplikadong switch

• Mechanical wear sa paglipas ng panahon

• Nangangailangan ng pisikal na pakikipag-ugnayan

• Maaaring kailanganin ng proteksyon sa malupit na kapaligiran

• Hindi perpekto para sa tuluy-tuloy na paglipat nang walang mga circuit ng suporta

Mga Application ng Push Button Switch

1. Mga Industrial Control Panel

Ang mga switch ng push button ay karaniwang ginagamit sa mga pang-industriyang makina para sa pagsisimula, paghinto, at pag-reset ng mga function.Nagbibigay sila ng mabilis at direktang kontrol para sa mga operator na humahawak ng kagamitan.Ang kanilang malinaw na pag-label at color coding ay nagpapabuti sa kaligtasan at kahusayan.Ang mga switch na ito ay mabuti para sa maaasahang pagpapatakbo ng makina.

2. Consumer Electronics

Maraming pang-araw-araw na device gaya ng mga appliances at gadget ang gumagamit ng mga push button switch para sa input ng user.Pinapayagan nilang kontrolin ang mga function nang madali nang walang kumplikadong mga interface.Ang kanilang compact size ay ginagawang angkop ang mga ito para sa maliliit na electronic device.Pinapabuti nila ang kakayahang magamit at kaginhawahan.

3. Automotive Systems

Ang mga push button ay ginagamit sa mga sasakyan para sa mga function tulad ng engine start, horn activation, at control system.Nagbibigay ang mga ito ng mabilis na access sa mahahalagang operasyon habang nagmamaneho.Tinitiyak ng kanilang tibay ang maaasahang pagganap sa iba't ibang mga kondisyon.Pinapahusay ng mga switch na ito ang kontrol at ginhawa ng driver.

4. Kagamitang Medikal

Gumagamit ang mga medikal na device ng mga push button switch para sa tumpak at kontroladong mga operasyon.Pinapayagan nilang patakbuhin ang mga kagamitan nang ligtas at mahusay.Ang kanilang tumutugon na pagkilos ay mahalaga sa iba't ibang sitwasyon.Ang mga malinis at selyadong disenyo ay kadalasang ginagamit para sa kalinisan.

5. Home Automation System

Ginagamit ang mga push button sa mga smart home system para sa pag-iilaw, seguridad, at kontrol ng device.Nagbibigay ang mga ito ng isang simpleng interface para sa pagkontrol sa mga awtomatikong feature.Ang kanilang pagsasama sa mga elektronikong sistema ay ginagawa silang maraming nalalaman.Pinapabuti nila ang kaginhawahan sa mga modernong tahanan.

6. Mga Sistema ng Kontrol at Instrumentasyon

Sa mga sistema ng pagsukat at kontrol, ang mga push button ay ginagamit upang ma-trigger ang mga function at ayusin ang mga setting.Nagbibigay sila ng tumpak na manu-manong input para sa kontrol ng system.Tinitiyak ng kanilang pagiging maaasahan ang pare-parehong pagganap sa mga sensitibong aplikasyon.Ang mga switch na ito ay malawakang ginagamit sa pagsubok at pagsubaybay sa mga setup.

Push Button Switch vs Toggle Switch vs Rocker Switch

Tampok	Push Button Lumipat	I-toggle ang Switch	Rocker Switch
Actuation Force	1.5–5 N karaniwang	2–6 N karaniwang	Karaniwang 2–5 N
Distansya sa Paglalakbay	0.5–3 mm	2–6 mm	1.5–4 mm
Uri ng Operasyon	Sandali o nakakapit	Pinapanatili lamang	Pinapanatili lamang
Buhay ng Elektrisidad	100,000–1,000,000 mga cycle	50,000–200,000 mga cycle	50,000–150,000 mga cycle
Buhay Mekanikal	Hanggang 1,000,000+ pagpindot	100,000–500,000 toggles	100,000–300,000 pagpindot
Mga Rating ng Contact	0.1A–10A (mababa hanggang medium)	3A–20A (medium sa mataas)	6A–20A (medium sa mataas)
Pag-mount Hole Sukat	8mm, 12mm, 16mm, 22mm	Karaniwang 6mm–12mm	20mm–30mm hugis-parihaba na ginupit
Kapal ng Panel	1–6 mm	1–5 mm	1–4 mm
Bilis ng Paglipat	<10 ms tugon	10–20 ms	10–20 ms
Makipag-ugnayan Paglaban	≤50 mΩ karaniwan	≤20 mΩ karaniwan	≤20 mΩ karaniwan
Pagtatatak Rating	Hanggang IP67/IP68 magagamit	Karaniwan IP40–IP65	Karaniwan IP40–IP65
Pag-iilaw Pagpipilian	Karaniwan (LED singsing/tagapagpahiwatig)	Limitado	Karaniwan (backlit mga uri)
Mga Uri ng Terminal	Panghinang, tornilyo, mabilis na kumonekta	Panghinang, tornilyo	Mabilis na kumonekta, talim
Operating Temperatura	-25°C hanggang +85°C tipikal	-20°C hanggang +85°C	-20°C hanggang +85°C

Konklusyon

Ang mga switch ng push button ay nag-aalok ng maaasahan at madaling paraan upang makontrol ang mga electrical circuit sa pamamagitan ng simpleng manual input.Ang kanilang operasyon ay batay sa pangunahing paggalaw ng pakikipag-ugnay, na sinusuportahan ng mahusay na tinukoy na mga panloob na bahagi at iba't ibang mga pagsasaayos tulad ng panandalian, latching, NO/NC, at iba't ibang uri ng pole at throw.Malawakang ginagamit ang mga ito sa mga industriya dahil sa kanilang mabilis na pagtugon, compact na disenyo, at versatility, sa kabila ng ilang limitasyon tulad ng mekanikal na pagkasuot.Ang pagpili ng tamang switch ay depende sa mga electrical rating, uri ng pagpapatakbo, kapaligiran, at kalidad ng build para matiyak ang tamang performance at pangmatagalang pagiging maaasahan.
