Heat Exchanger: Mga Prinsipyo sa Paggawa, Mga Uri at Aplikasyon

Tinutulungan ka ng mga heat exchanger na maglipat ng init sa pagitan ng mga likido upang makontrol ang temperatura at mapabuti ang kahusayan.Sa artikulong ito, malalaman mo kung ano ang heat exchanger at kung paano ito gumagana sa mga simpleng termino.Tuklasin mo rin ang mga pangunahing uri, at mga pangunahing bahagi.Bilang karagdagan, mauunawaan mo ang mga salik na nakakaapekto sa pagganap at kung saan karaniwang ginagamit ang mga heat exchanger.

Catalog

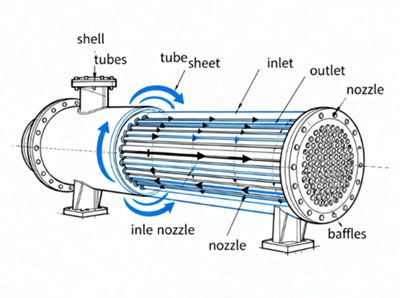

Figure 1. Pangkalahatang-ideya ng Heat Exchanger

Ano ang Heat Exchanger?

Ang heat exchanger ay isang aparato na ginagamit upang maglipat ng init sa pagitan ng dalawa o higit pang mga likido nang hindi hinahalo ang mga ito.Ang pangunahing layunin nito ay upang ilipat ang thermal energy mula sa isang mainit na likido patungo sa isang malamig na likido nang mahusay.Ang mga likidong ito ay maaaring likido, gas, o kumbinasyon ng pareho, depende sa system.Ang mga heat exchanger ay malawakang ginagamit sa mga prosesong pang-industriya, HVAC system, at power generation para makontrol ang temperatura.Sa pamamagitan ng pagpapagana ng kinokontrol na paglipat ng init, nakakatulong ang mga ito na mapabuti ang kahusayan ng enerhiya at pagganap ng system.

Paano Gumagana ang Heat Exchanger?

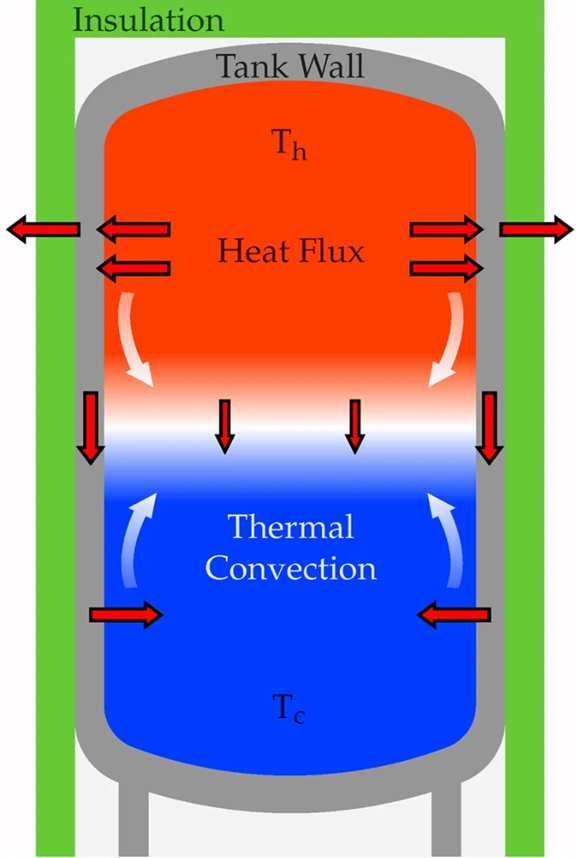

Figure 2. Heat Transfer at Convection sa isang System

Ang isang heat exchanger ay gumagana sa pamamagitan ng paglilipat ng init mula sa isang mas mataas na temperatura na likido patungo sa isang mas mababang temperatura na likido sa pamamagitan ng isang naghihiwalay na ibabaw.Ang init ay unang gumagalaw sa pamamagitan ng pagpapadaloy sa solidong pader na naghihiwalay sa mga likido.Kasabay nito, ang convection ay nangyayari sa loob ng bawat likido habang ito ay dumadaloy, na tumutulong sa pamamahagi ng init nang pantay-pantay.Ang pagkakaiba ng temperatura sa pagitan ng mga likido ay nagtutulak sa proseso ng paglipat ng init na ito nang tuluy-tuloy.Habang nawawalan ng enerhiya ang mainit na likido, lumalamig ito, habang sinisipsip ng malamig na likido ang enerhiyang iyon at umiinit.Ang paggalaw ng daloy ay may mahalagang papel sa pagpapanatili ng mahusay na pagpapalitan ng init.Nagpapatuloy ang prosesong ito hangga't may pagkakaiba sa temperatura at paggalaw ng likido.

Mga Uri ng Heat Exchanger

Shell at Tube Heat Exchanger

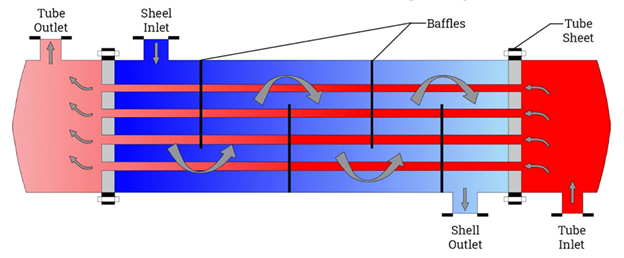

Figure 3. Shell at Tube Heat Exchanger Diagram

Ang shell at tube heat exchanger ay isang malawakang ginagamit na uri na binubuo ng isang bundle ng mga tubo na nakapaloob sa loob ng isang cylindrical na shell.Ang isang likido ay dumadaloy sa mga tubo habang ang isa ay dumadaloy sa paligid ng mga tubo sa loob ng shell.Ang init ay inililipat sa pamamagitan ng mga dingding ng tubo habang ang mga likido ay gumagalaw sa magkahiwalay na mga landas.Ang mga baffle sa loob ng shell ay gumagabay sa daloy at nagpapabuti ng kahusayan sa paglipat ng init.Ang disenyo na ito ay matibay at angkop para sa mataas na presyon at mataas na temperatura na mga aplikasyon.Ito ay karaniwang ginagamit sa mga planta ng kuryente, mga refinery ng langis, at mga industriya ng kemikal.Gayunpaman, maaari itong maging mas malaki sa laki at nangangailangan ng mas maraming espasyo kumpara sa mga compact na disenyo.

Plate Heat Exchanger

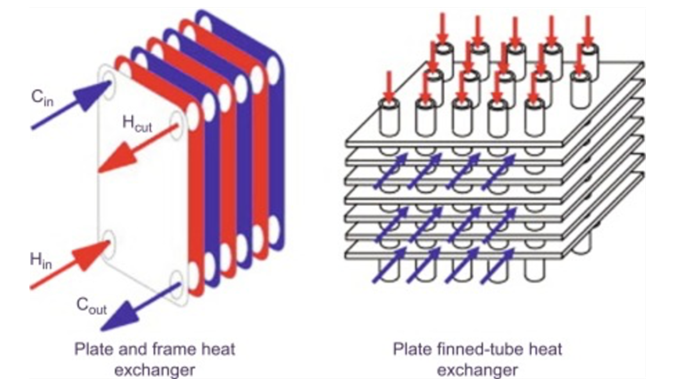

Larawan 4. Disenyo ng Plate Heat Exchanger

Ang plate heat exchanger ay isang compact device na gumagamit ng maramihang manipis na metal plate upang maglipat ng init sa pagitan ng mga likido.Ang mga likido ay dumadaloy sa mga alternating channel na nabuo ng mga plato, na nagpapahintulot sa malapit na pakikipag-ugnay nang walang paghahalo.Ang disenyo na ito ay lumilikha ng isang malaking lugar sa ibabaw, na nagpapabuti ng kahusayan sa paglipat ng init.Ang pattern ng daloy ay karaniwang nagtataguyod ng kaguluhan, na nagpapahusay sa pagpapalitan ng init.Karaniwan itong ginagamit sa mga HVAC system, pagproseso ng pagkain, at pagpapalamig.Ang mga plate heat exchanger ay madaling linisin at mapanatili dahil sa kanilang modular na istraktura.Gayunpaman, maaaring hindi mainam ang mga ito para sa mga application na napakataas ng presyon.

Air-Cooled Heat Exchanger

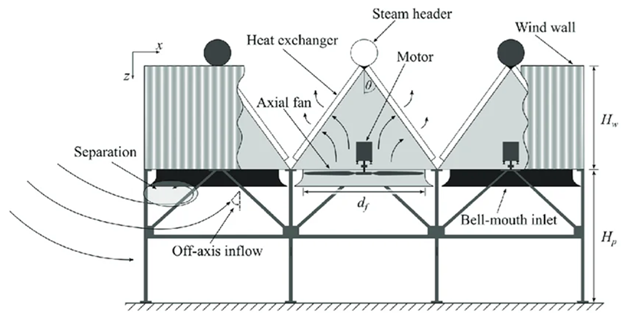

Figure 5. Air-Cooled Heat Exchanger System

Ang isang air-cooled na heat exchanger ay gumagamit ng nakapaligid na hangin sa halip na tubig o likido para sa paglamig.Binubuo ito ng mga tubo na may palikpik at malalaking bentilador na umiihip ng hangin sa ibabaw upang alisin ang init.Pinapataas ng mga palikpik ang ibabaw, na tumutulong sa paglipat ng init nang mas epektibo sa hangin.Habang dumadaloy ang mainit na likido sa mga tubo, inilalabas ang init sa nakapaligid na hangin.Ang mga sistemang ito ay karaniwang ginagamit sa mga planta ng kuryente, mga pasilidad ng petrochemical, at mga malalayong lokasyon.Ang mga ito ay kapaki-pakinabang kung saan ang tubig ay limitado o hindi magagamit.Gayunpaman, ang kanilang pagganap ay nakasalalay sa temperatura ng hangin at mga kondisyon sa kapaligiran.

Double Pipe Heat Exchanger

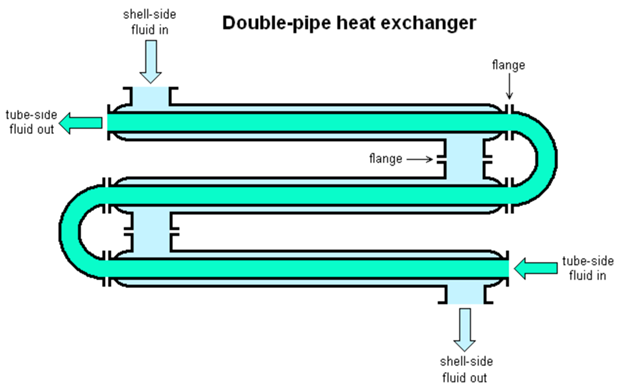

Larawan 6. Double Pipe Heat Exchanger Layout

Ang double pipe heat exchanger ay isang simpleng disenyo na gumagamit ng isang pipe na inilagay sa loob ng isa pang pipe.Ang isang likido ay dumadaloy sa panloob na tubo habang ang isa naman ay dumadaloy sa panlabas na tubo.Ang paglipat ng init ay nangyayari sa pamamagitan ng dingding na naghihiwalay sa dalawang likido.Ang daloy ay maaaring isaayos sa parallel o counterflow upang mapabuti ang kahusayan.Ang disenyo na ito ay madaling i-install at mapanatili dahil sa simpleng istraktura nito.Ito ay karaniwang ginagamit sa maliliit at mababang kapasidad na mga aplikasyon.Gayunpaman, hindi ito angkop para sa malalaking sistemang pang-industriya dahil sa limitadong lugar sa ibabaw.

Finned Tube Heat Exchanger

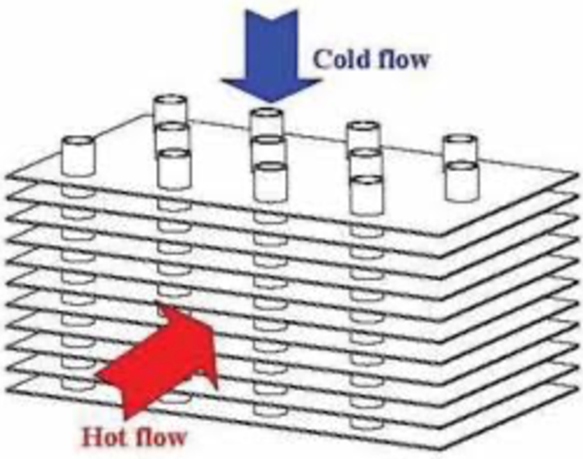

Larawan 7. Disenyo ng Finned Tube Heat Exchanger

Ang isang finned tube heat exchanger ay gumagamit ng mga pinahabang ibabaw na tinatawag na fins upang mapabuti ang paglipat ng init.Ang mga palikpik na ito ay nakakabit sa mga tubo upang madagdagan ang ibabaw na nakalantad sa nakapaligid na likido.Habang dumadaloy ang likido sa mga tubo, inililipat ang init sa mga palikpik at pagkatapos ay sa panlabas na kapaligiran.Ang disenyong ito ay lalong epektibo kapag ang isang likido ay may mababang kakayahan sa paglipat ng init, tulad ng hangin.Ito ay karaniwang ginagamit sa mga radiator, air conditioner, at mga sistema ng paglamig sa industriya.Ang tumaas na lugar sa ibabaw ay nakakatulong na mapabuti ang pangkalahatang kahusayan nang hindi tumataas nang malaki.Gayunpaman, ang mga palikpik ay maaaring mangolekta ng alikabok at maaaring mangailangan ng regular na paglilinis.

Mga Bahagi ng isang Heat Exchanger

Mga tubo - Ang mga tubo ay nagdadala ng isa sa mga gumaganang likido sa pamamagitan ng heat exchanger.Nagbibigay ang mga ito ng ibabaw kung saan nagaganap ang paglipat ng init sa pagitan ng mga likido.Nakakatulong ang kanilang pag-aayos na kontrolin ang direksyon ng daloy at kahusayan sa pagpapalitan ng init.

Mga plato - Lumilikha ang mga plato ng mga channel na naghihiwalay ng mga likido habang pinapayagan ang paglipat ng init.Ang mga ito ay manipis upang i-maximize ang contact sa ibabaw at mapabuti ang kahusayan.Ang mga plato ay karaniwang ginagamit sa mga compact na disenyo ng heat exchanger.

Shell - Ang shell ay ang panlabas na pambalot na pinagsasama ang mga panloob na bahagi.Dinidirekta nito ang daloy ng likido sa paligid ng mga tubo o panloob na ibabaw.Nagbibigay din ito ng suporta sa istruktura at pagpigil.

Mga palikpik - Ang mga palikpik ay mga pinahabang ibabaw na idinagdag upang madagdagan ang lugar ng paglipat ng init.Tumutulong ang mga ito na mapabuti ang pag-aalis ng init, lalo na kapag may kasamang hangin.Ang mga palikpik ay karaniwang ginagamit sa mga air-cooled system.

Mga header- Ang mga header ay namamahagi ng likido nang pantay-pantay sa maraming tubo o channel.Tinitiyak nila ang pare-parehong daloy sa heat exchanger.Ang wastong pamamahagi ay nakakatulong na mapanatili ang mahusay na paglipat ng init.

Mga Materyales na Ginamit sa isang Heat Exchanger

tanso - Ang tanso ay may mahusay na thermal conductivity, na ginagawa itong perpekto para sa mahusay na paglipat ng init.Ito ay malawakang ginagamit sa HVAC at mga sistema ng pagpapalamig.Madali din itong mabuo at sumali sa pagmamanupaktura.

aluminyo - Ang aluminyo ay magaan at may magandang katangian ng paglipat ng init.Ito ay karaniwang ginagamit sa air-cooled at automotive heat exchangers.Ang paglaban nito sa kaagnasan ay ginagawa itong angkop para sa panlabas na paggamit.

Hindi kinakalawang na asero - Ang hindi kinakalawang na asero ay nag-aalok ng mataas na lakas at paglaban sa kaagnasan.Ito ay angkop para sa malupit na kapaligiran at mga kemikal na aplikasyon.Ito ay karaniwang ginagamit kung saan kailangan ang tibay.

Carbon Steel - Ang carbon steel ay malakas at cost-effective para sa mga pang-industriyang aplikasyon.Ito ay ginagamit sa mga sistema kung saan ang kaagnasan ay hindi gaanong nababahala.Nagbibigay ito ng mahusay na suporta sa istruktura para sa malalaking yunit.

Titanium - Ang titanium ay lubos na lumalaban sa kaagnasan, lalo na sa tubig-dagat.Ito ay ginagamit sa dagat at lubhang kinakaing unti-unti na mga kapaligiran.Bagaman mahal, nagbibigay ito ng mahabang buhay ng serbisyo.

Mga Salik ng Pagganap ng isang Heat Exchanger

Heat Transfer Coefficient - Sinusukat ng salik na ito kung gaano kadaling gumalaw ang init sa pagitan ng mga likido.Ang isang mas mataas na koepisyent ay nangangahulugan ng mas mahusay na kahusayan sa paglipat ng init.Depende ito sa mga katangian ng likido at mga kondisyon sa ibabaw.

Pagkakaiba ng Temperatura - Kung mas malaki ang pagkakaiba ng temperatura, mas mabilis ang paglipat ng init.Ang pagkakaibang ito ay nagtutulak sa pangkalahatang proseso ng pagpapalitan ng init.Ang pagpapanatili ng isang matatag na gradient ay nagpapabuti sa pagganap.

Rate ng Daloy - Ang rate ng daloy ay nakakaapekto sa kung gaano kabilis ang init ay naalis o naibigay.Ang mas mataas na rate ng daloy ay maaaring mapabuti ang paglipat ng init ngunit maaaring tumaas ang paggamit ng enerhiya.Ang tamang balanse ay kinakailangan para sa kahusayan.

Pagbaba ng Presyon - Ang pagbaba ng presyon ay tumutukoy sa paglaban na kinakaharap ng mga likido habang dumadaloy.Ang pagbaba ng mataas na presyon ay maaaring mabawasan ang kahusayan ng system at mapataas ang pagkonsumo ng enerhiya.Dapat itong kontrolin sa disenyo.

Lugar ng Ibabaw - Ang mas malalaking lugar sa ibabaw ay nagbibigay-daan sa mas maraming init na mailipat.Ang mga disenyo ay kadalasang nagdaragdag ng lugar gamit ang mga palikpik o mga plato.Pinapabuti nito ang pangkalahatang pagiging epektibo ng system.

Mga Kalamangan at Kahinaan ng Mga Heat Exchanger

Mga Bentahe ng Heat Exchanger

• Nagpapabuti ng kahusayan ng enerhiya sa mga system

• Binabawasan ang mga gastos sa pagpapatakbo

• Sinusuportahan ang kontrol ng temperatura

• Gumagana sa iba't ibang uri ng likido

• Pinahuhusay ang pagiging maaasahan ng proseso

• Malawakang ginagamit sa maraming industriya

Mga Disadvantages ng Heat Exchanger

• Maaaring magastos ang pag-install

• Nangangailangan ng regular na pagpapanatili

• Maaaring bawasan ng fouling ang kahusayan

• Ang malalaking sistema ay nangangailangan ng mas maraming espasyo

• Ang pagganap ay depende sa mga kondisyon

• Maaaring mangyari ang pagtagas sa paglipas ng panahon

Mga Application ng Heat Exchanger

1. HVAC Systems

Ang mga heat exchanger ay ginagamit sa mga sistema ng pagpainit, bentilasyon, at air conditioning upang ayusin ang temperatura sa loob ng bahay.Tumutulong sila sa paglipat ng init sa pagitan ng mga daloy ng hangin o mga likido upang mapanatili ang kaginhawahan.Pinapabuti nito ang kahusayan ng enerhiya sa mga gusali.Ang mga ito ay karaniwang matatagpuan sa mga air conditioner at heating unit.

2. Power Generation

Sa mga planta ng kuryente, ang mga heat exchanger ay ginagamit upang i-convert ang tubig sa singaw at mga cool na sistema.Sila ay gumaganap ng isang mahalagang papel sa paggawa ng enerhiya at pamamahala ng thermal.Ang mahusay na paglipat ng init ay nagpapabuti sa pangkalahatang pagganap ng halaman.Ginagamit ang mga ito sa mga boiler at condenser.

3. Industriya ng Sasakyan

Gumagamit ang mga sasakyan ng mga heat exchanger tulad ng mga radiator at intercooler.Nakakatulong ang mga bahaging ito na kontrolin ang temperatura ng engine at pahusayin ang performance.Pinipigilan nila ang sobrang pag-init at pinatataas ang buhay ng engine.Ginagamit ang mga ito sa mga modernong sistema ng automotive.

4. Pagproseso ng Kemikal

Ang mga heat exchanger ay ginagamit upang kontrolin ang mga temperatura sa panahon ng mga kemikal na reaksyon.Tumutulong sila na mapanatili ang ligtas at matatag na mga kondisyon sa pagpapatakbo.Ang wastong kontrol sa temperatura ay nagpapabuti sa kalidad ng produkto.Malawakang ginagamit ang mga ito sa mga halamang kemikal.

5. Industriya ng Langis at Gas

Sa mga refinery ng langis, pinamamahalaan ng mga heat exchanger ang temperatura sa panahon ng pagproseso at pagpino.Tumutulong sila na mapabuti ang kahusayan at mabawasan ang pag-aaksaya ng enerhiya.Ginagamit ang mga ito sa parehong upstream at downstream na mga operasyon.Ang kanilang papel ay kritikal sa malakihang produksyon.

6. Industriya ng Pagkain at Inumin

Ginagamit ang mga heat exchanger para sa pasteurisasyon at pagkontrol sa temperatura.Tinitiyak nila ang kaligtasan ng pagkain sa pamamagitan ng pagpapanatili ng tamang kondisyon ng pag-init at paglamig.Nakakatulong ito na mapanatili ang kalidad at buhay ng istante ng produkto.Karaniwang ginagamit ang mga ito sa pagproseso ng pagawaan ng gatas at inumin.

Konklusyon

Ang mga heat exchanger ay may mahalagang papel sa paglipat ng thermal energy nang mahusay sa pagitan ng mga likido habang pinapanatili ang mga system na matatag at produktibo.Ang kanilang pagganap ay depende sa uri ng disenyo, panloob na mga bahagi, pagpili ng materyal, at mga salik tulad ng pagkakaiba sa temperatura, bilis ng daloy, at lugar sa ibabaw.Ang iba't ibang uri ng heat exchanger ay nababagay sa iba't ibang kondisyon ng operating, mula sa mga compact HVAC unit hanggang sa malalaking sistemang pang-industriya.Sa kanilang malawak na hanay ng mga aplikasyon, ang mga heat exchanger ay nananatiling mahalaga para sa kahusayan ng enerhiya, kontrol sa temperatura, at maaasahang operasyon.
