Electrical Isolator: Prinsipyo sa Paggawa, Mga Uri at Aplikasyon

Tinutulungan ka ng mga electrical isolator na ligtas na idiskonekta ang mga bahagi ng isang electrical system mula sa kuryente.Sa artikulong ito, malalaman mo kung ano ang isang electrical isolator, kung bakit ito mahalaga para sa kaligtasan, at kung paano ito gumagana sa ilalim ng mga kondisyong walang load.Mauunawaan mo rin ang mga pangunahing bahagi nito, karaniwang mga uri, at kung paano ito naiiba sa isang circuit breaker.Sa pagtatapos, makikita mo kung saan ginagamit ang mga isolator sa mga electrical system.

Catalog

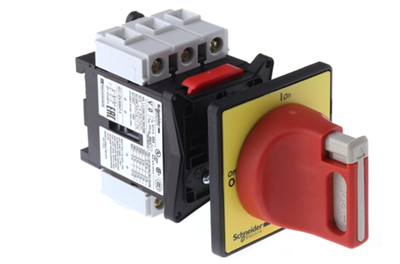

Larawan 1. Electrical Isolator

Ano ang isang Electrical Isolator?

Ang electrical isolator ay isang mekanikal na switching device na ginagamit upang ganap na idiskonekta ang isang bahagi ng isang electrical circuit mula sa power supply.Ang pangunahing layunin nito ay upang matiyak ang ligtas na mga kondisyon sa pagtatrabaho sa pamamagitan ng pagbibigay ng malinaw at nakikitang paghihiwalay sa pagitan ng energized at de-energized na mga seksyon.Hindi tulad ng mga awtomatikong device, ang isang isolator ay pinapatakbo nang manu-mano at idinisenyo lamang para sa paghihiwalay, hindi para sa nakakaabala sa kasalukuyang.Lumilikha ito ng pisikal na pahinga sa circuit upang ligtas mong maisagawa ang pagpapanatili o inspeksyon.Ang mga elektrikal na isolator ay malawakang ginagamit sa mga sistema ng kuryente upang mapabuti ang kaligtasan at maiwasan ang aksidenteng pakikipag-ugnay sa mga live na bahagi.

Bakit Mahalaga ang Mga Electrical Isolator?

Ang mga electrical isolator ay mabuti para sa pagpapanatili ng kaligtasan sa mga electrical system, lalo na sa panahon ng maintenance at repair work.Tinitiyak nila na ang isang seksyon ng circuit ay ganap na hindi nakakonekta, na binabawasan ang panganib ng electric shock o pagkasira ng kagamitan.Sa pamamagitan ng pagbibigay ng nakikitang bukas na puwang, nakakatulong ang mga isolator na kumpirmahin na walang kasalukuyang dumadaloy sa nakahiwalay na bahagi.Ginagawa nitong mas ligtas na magtrabaho sa mataas na boltahe na kagamitan nang may kumpiyansa.Nakakatulong din ang mga electrical isolator na maiwasan ang aksidenteng pag-energize, na maaaring humantong sa mga seryosong panganib sa mga kapaligiran sa industriya at pamamahagi ng kuryente.

Prinsipyo sa Paggawa ng Electrical Isolator

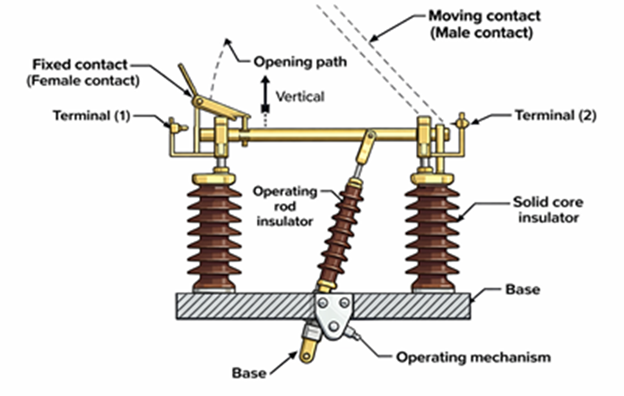

Figure 2. Electrical Isolator Working Diagram

Gumagana lamang ang isang electrical isolator kapag walang load current na dumadaloy sa circuit, na tinitiyak ang ligtas na mga kondisyon ng paglipat.Kapag binuksan ang isolator, humihiwalay ang gumagalaw na contact nito sa fixed contact para lumikha ng malinaw na air gap.Ang puwang ng hangin na ito ay nagsisilbing isang nakikitang hadlang na nagpapatunay sa pagkadiskonekta ng kuryente.Ang pambungad na aksyon ay karaniwang ginagawa sa pamamagitan ng mekanikal na mekanismo ng pagpapatakbo, na nagpapahintulot sa makinis at kontroladong paggalaw.Dahil walang kasalukuyang sa panahon ng operasyon, walang arc na ginawa sa pagitan ng mga contact.Ang isolator ay nananatili sa bukas na posisyon upang mapanatili ang kumpletong paghihiwalay hanggang sa ito ay manu-manong isara muli.Tinitiyak ng simpleng prinsipyo ng pagpapatakbo na ito ang maaasahan at ligtas na paghihiwalay ng mga de-koryenteng circuit.

Mga Bahagi ng isang Electrical Isolator

• Nakapirming Contact

Ang fixed contact ay isang nakatigil na conductive na bahagi na konektado sa papasok o papalabas na linya.Nagbibigay ito ng isang matatag na punto para sa koneksyon ng kuryente kapag sarado ang isolator.Ang bahaging ito ay idinisenyo upang mahawakan ang mataas na boltahe at mapanatili ang maaasahang kontak na may kaunting pagtutol.

• Paglipat ng Contact

Ang gumagalaw na contact ay ang bahagi na pisikal na nagbubukas o nagsasara ng circuit.Lumalayo ito sa o patungo sa nakapirming contact para gawin o alisin ang koneksyong elektrikal.Tinitiyak ng disenyo nito ang maayos na operasyon at tamang pagkakahanay sa panahon ng paglipat.

• Mga insulator

Sinusuportahan ng mga insulator ang mga bahagi ng conductive at pinipigilan ang hindi gustong daloy ng kasalukuyang sa lupa o istraktura.Ang mga ito ay karaniwang gawa sa porselana o pinagsama-samang mga materyales para sa mataas na lakas ng kuryente.Nagbibigay din ang mga bahaging ito ng mekanikal na suporta upang mapanatili ang wastong espasyo sa pagitan ng mga live na bahagi.

• Operating Mechanism

Kinokontrol ng operating mechanism ang pagbubukas at pagsasara ng isolator.Maaari itong maging manual o motor-driven depende sa application.Tinitiyak ng mekanismong ito na ang mga contact ay gumagalaw nang ligtas at tumpak sa panahon ng operasyon.

• Base Frame

Pinagsasama-sama ng base frame ang lahat ng bahagi at nagbibigay ng katatagan sa istruktura.Karaniwan itong gawa sa metal upang suportahan ang mekanikal na pagkarga ng isolator.Tinitiyak din ng frame ang tamang pagkakahanay ng mga contact at insulator.

Mga Uri ng Electrical Isolator

Single Break Isolator

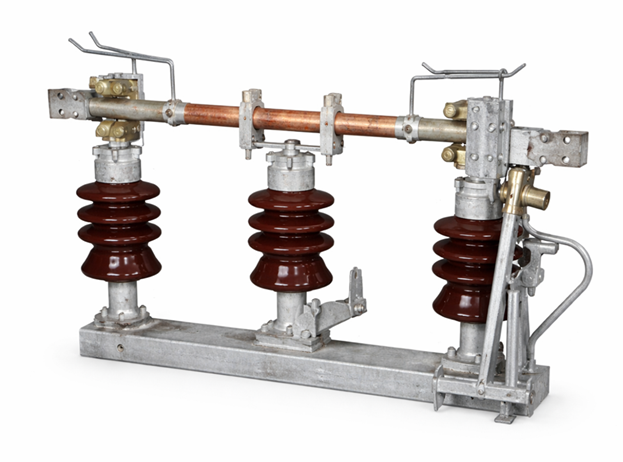

Larawan 3. Single Break Isolator

Ang solong break isolator ay isang uri ng electrical isolator na gumagamit ng isang contact separation point upang idiskonekta ang circuit.Binubuo ito ng isang gumagalaw na contact na naghihiwalay mula sa isang nakapirming contact upang lumikha ng isang solong air gap.Ang simpleng istrukturang ito ay nagpapadali sa pagpapatakbo at pagpapanatili sa mga karaniwang sistema ng kuryente.Ang paggalaw ng contact ay karaniwang pahalang o rotational, na nagbibigay-daan sa malinaw na visibility ng bukas na posisyon.Dahil sa prangka nitong disenyo, karaniwang ginagamit ito sa mga medium-voltage na substation at mga sistema ng pamamahagi.Ang kagamitan na ipinapakita sa figure ay sumasalamin sa simpleng pag-aayos ng contact at compact na layout.Ang mga single break isolator ay mainam para sa mga application kung saan mahalaga ang space at cost efficiency.

Double Break Isolator

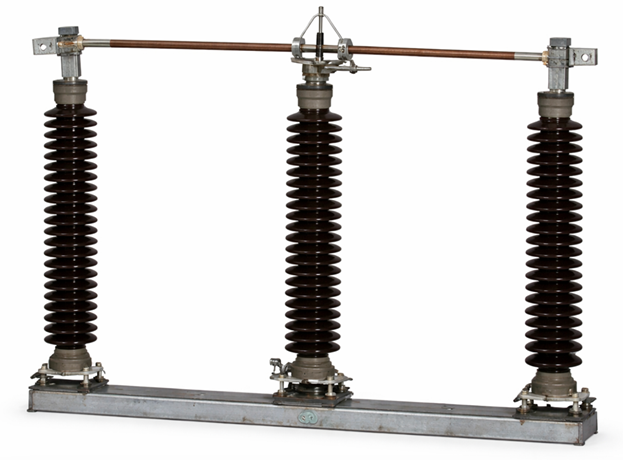

Larawan 4. Double Break Isolator

Ang double break isolator ay isang electrical isolator na lumilikha ng dalawang magkahiwalay na contact gaps sa panahon ng operasyon.Mayroon itong sentral na gumagalaw na contact na naghihiwalay sa dalawang nakapirming contact sa magkabilang panig, na bumubuo ng dalawahang mga isolation point.Pinapabuti ng disenyong ito ang electrical isolation sa pamamagitan ng pagtaas ng distansya sa pagitan ng mga live na bahagi.Ang paggalaw ng mga contact ay balanse, na nagpapataas ng mekanikal na katatagan at pagganap.Karaniwan itong ginagamit sa mga substation na may mataas na boltahe kung saan kinakailangan ang mas malakas na pagkakabukod.Ang figure ay naglalarawan ng simetriko na istraktura na sumusuporta sa mahusay na pagkakakonekta.Ang mga double break isolator ay angkop para sa mga system na humihingi ng mas mataas na safety margin at maaasahang paghihiwalay.

Pantograph Isolator

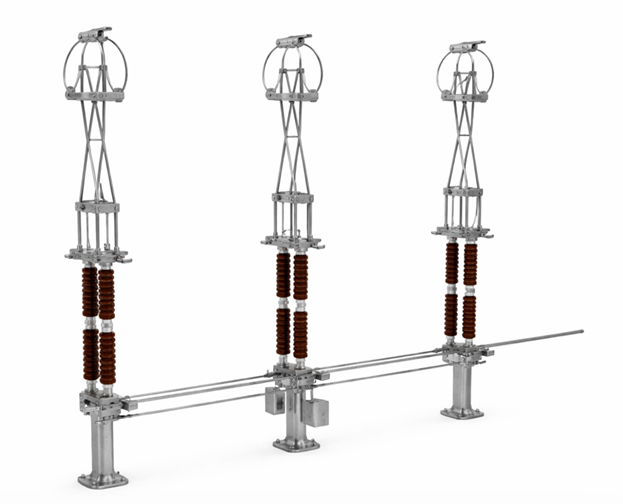

Larawan 5. Pantograph Isolator

Ang pantograph isolator ay isang uri ng isolator na gumagamit ng vertical lifting mechanism para ikonekta o idiskonekta ang circuit.Nagtatampok ito ng movable arm na tumataas pataas upang makipag-ugnayan sa isang overhead conductor.Ang patayong paggalaw na ito ay nagbibigay-daan sa mahusay na paggamit ng espasyo sa mga compact na substation.Kasama sa istruktura ang mga articulated arm na lumalawak at kumukunot sa panahon ng operasyon.Ito ay malawakang ginagamit sa mga application na may mataas na boltahe kung saan limitado ang pahalang na espasyo.Ang figure ay nagpapakita ng natatanging lifting structure na nagbibigay-daan sa vertical switching action.Ang mga pantograph isolator ay mainam para sa mga modernong substation na nangangailangan ng mga compact at flexible na layout.

Horizontal Break Isolator

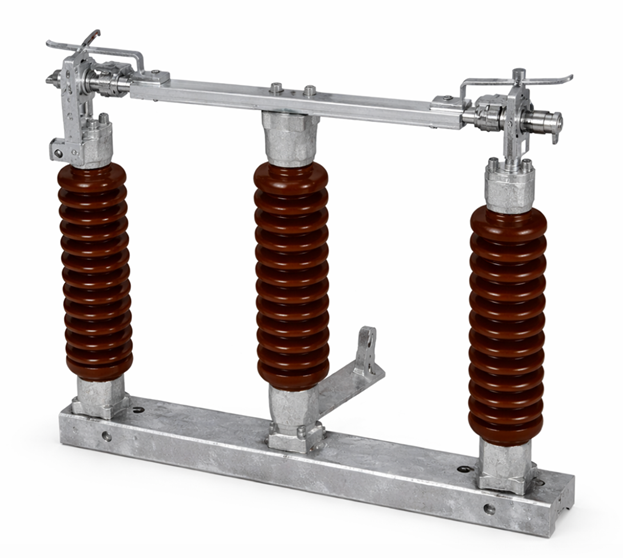

Larawan 6. Horizontal Break Isolator

Ang horizontal break isolator ay isang electrical isolator kung saan ang gumagalaw na contact ay bumubukas patagilid upang idiskonekta ang circuit.Ang mga contact ay umiikot o umuugoy nang pahalang upang lumikha ng nakikitang agwat sa pagitan nila.Ang ganitong uri ay karaniwang naka-install sa mga panlabas na substation dahil sa simpleng istraktura at kadalian ng pagpapanatili.Nagbibigay ito ng malinaw na kakayahang makita ng bukas na posisyon, na nagpapabuti sa kaligtasan ng pagpapatakbo.Ang disenyo ay nagbibigay-daan sa madaling pag-install sa mga sumusuportang istruktura na may sapat na espasyo.Ang figure ay sumasalamin sa side-opening movement na tipikal ng ganitong uri ng isolator.Ang mga pahalang na break isolator ay malawakang ginagamit sa mga sistema ng paghahatid at pamamahagi.

Vertical Break Isolator

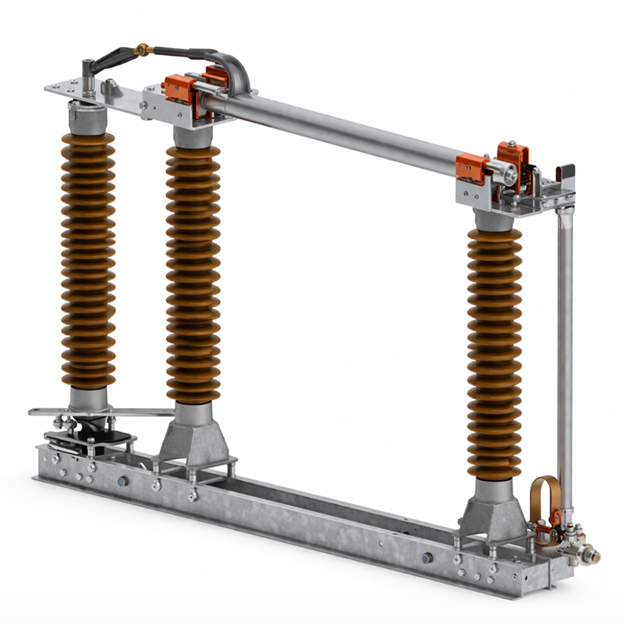

Larawan 7. Vertical Break Isolator

Ang vertical break isolator ay isang electrical isolator kung saan ang gumagalaw na contact ay bumubukas pataas o pababa upang lumikha ng paghihiwalay.Ang vertical na paggalaw ay nakakatulong na bawasan ang pahalang na espasyo na kinakailangan para sa pag-install.Ang disenyong ito ay kapaki-pakinabang sa mga substation kung saan nababahala ang mga hadlang sa espasyo.Ang mga contact ay gumagalaw sa isang patayong eroplano, na tinitiyak ang isang malinaw at nakikitang paghihiwalay.Karaniwan itong ginagamit sa mga high-voltage system kung saan kailangan ang mahusay na paggamit ng espasyo.Itinatampok ng figure ang paitaas na mekanismo ng pagbubukas na tumutukoy sa uri ng isolator na ito.Ang mga vertical break isolator ay mas gusto sa mga compact na layout na may limitadong lugar sa lupa.

Electrical Isolator kumpara sa Circuit Breaker

Tampok	Electrical Isolator	Circuit Breaker
Pangunahing Pag-andar	Nagbibigay pisikal na pagdiskonekta ng isang circuit para sa kaligtasan	Nakikita ang mga pagkakamali at pinuputol ang kasalukuyang upang protektahan ang system
Uri ng Operasyon	Manwal o pinapatakbo ng motor (hindi awtomatiko)	Awtomatiko tripping na may opsyonal na manual control
Paghawak ng Load	Gumagana lamang sa 0 A (kondisyon na walang load)	Gumagana sa ilalim buong pagkarga at kasalukuyang mga kondisyon ng fault
Na-rate Nakakaabala na Kapasidad	0 kA (hindi pwede matakpan ang kasalukuyang)	Karaniwang 6 kA hanggang 63 kA o mas mataas depende sa uri
Paghawak ng Arc	Walang arko mekanismo ng pagsugpo	Gumagamit ng arko mga paraan ng pagsusubo (hangin, langis, SF₆, o vacuum)
Tungkulin sa Kaligtasan	Tinitiyak na nakikita paghihiwalay para sa pagpapanatili	Nagbibigay proteksyon laban sa overload at short circuit
Bilis ng Paglipat	Mabagal (segundo, umaasa sa operator)	Mabilis (milliseconds, karaniwang 10–100 ms)
Proteksyon Kakayahan	Walang protective function	Naka-built-in proteksyon (overcurrent, short circuit, minsan earth fault)
Karaniwang Paggamit	Pagpapanatili paghihiwalay at mga pamamaraan sa kaligtasan	Proteksyon ng kasalanan at pagpapatakbo ng paglipat
Makipag-ugnayan sa Operasyon	Nagbubukas lamang kapag ang kasalukuyang ay zero na	Nagbubukas habang kasalukuyang dumadaloy (kabilang ang fault current)
Antas ng Automation	Mababa (manwal o pangunahing kontrol ng motor)	Mataas (relay-controlled, ganap na awtomatikong system)
Pag-install Lugar	Naka-install sa mga substation at switchyards (high-voltage side)	Ginamit sa mga substation, mga panel ng pamamahagi, at mga end-user system
Disenyo Pagiging kumplikado	Simple mekanikal na istraktura	Kumplikadong sistema na may mga bahagi ng sensing, tripping, at arc control
Pagpapanatili Kinakailangan	Minimal (inspeksyon at paglilinis)	Regular kailangan ng pagpapanatili (mga contact, mekanismo, arc chamber)
Paghihiwalay Visibility	Nagbibigay ng nakikita air gap (malinaw na pagkakakonekta)	Walang nakikita paghihiwalay;nangangailangan ng hiwalay na isolator para sa kaligtasan

Mga Kalamangan at Kahinaan ng mga Electrical Isolator

Mga Bentahe ng Electrical Isolator

• Nagbibigay ng malinaw na nakikitang puwang ng hangin para sa kumpirmasyon sa kaligtasan

• Lubos na maaasahan dahil sa mas kaunting mga gumagalaw na bahagi

• Mababang mga kinakailangan sa pagpapanatili sa pangmatagalang paggamit

• Cost-effective kumpara sa mga kumplikadong switching device

• Pinapahusay ang kaligtasan sa panahon ng mga pamamaraan sa pagpapanatili

Mga Kakulangan ng Electrical Isolator

• Hindi maaaring gumana sa ilalim ng mga kondisyon ng pagkarga

• Walang magagamit na mekanismo ng arc extinguishing

• Nangangailangan ng mga karagdagang device tulad ng mga circuit breaker

• Ang manu-manong operasyon ay maaaring tumaas ang oras ng paglipat

• Limitadong functionality kumpara sa mga protective device

• Hindi angkop para sa pagkagambala ng fault

Mga Aplikasyon ng Electrical Isolator

1. Mga Power Substation

Ang mga elektrikal na isolator ay karaniwang naka-install sa mga substation upang ihiwalay ang mga seksyon ng mga linya ng transmission at kagamitan.Pinapayagan nila ang ligtas na pagpapanatili sa pamamagitan ng pagdiskonekta ng mga high-voltage circuit mula sa power supply.Nakakatulong ito na maiwasan ang mga aksidente at tinitiyak ang maaasahang operasyon ng system.

2. Transmission at Distribution Systems

Sa mga network ng paghahatid ng kuryente, ang mga isolator ay ginagamit upang paghiwalayin ang mga may sira o hindi aktibong seksyon.Tumutulong sila na mapanatili ang katatagan ng system sa pamamagitan ng paghihiwalay ng mga partikular na linya sa panahon ng pag-aayos.Pinapabuti nito ang pangkalahatang kahusayan at kaligtasan ng paghahatid ng kuryente.

3. Industrial Electrical Systems

Gumagamit ang mga pang-industriyang planta ng mga isolator upang idiskonekta ang mga makinarya at mga panel ng kuryente sa panahon ng pagseserbisyo.Tinitiyak nito ang kaligtasan ng manggagawa kapag humahawak ng mga de-koryenteng kagamitan.Nakakatulong din itong maiwasan ang hindi inaasahang pagsisimula ng makina.

4. Pagpapalit ng Istasyon

Ang mga isolator ay ginagamit sa paglipat ng mga istasyon upang kontrolin at pamahalaan ang daloy ng kuryente sa pagitan ng iba't ibang mga seksyon ng network.Nagbibigay sila ng ligtas na paraan upang ihiwalay ang mga circuit nang hindi nakakaabala sa buong sistema.Sinusuportahan nito ang nababaluktot na operasyon ng system.

5. Renewable Energy System

Sa solar at wind power system, ang mga isolator ay ginagamit upang idiskonekta ang mga panel o turbine mula sa grid.Ito ay nagbibigay-daan sa ligtas na pagpapanatili at inspeksyon ng renewable energy equipment.Pinoprotektahan din nito ang mga technician mula sa mga panganib sa kuryente.

6. Mga Sistema ng Elektripikasyon ng Riles

Ginagamit ang mga elektrikal na isolator sa mga sistema ng tren upang ihiwalay ang mga overhead na linya para sa maintenance work.Tinitiyak nila na ang mga seksyon ng track ay de-energized bago ayusin.Pinapabuti nito ang kaligtasan para sa mga tauhan ng pagpapanatili na nagtatrabaho sa mga nakuryenteng rail network.

Konklusyon

Ang mga electrical isolator ay gumaganap ng papel sa kaligtasan ng kuryente sa pamamagitan ng pagbibigay ng malinaw at maaasahang paraan upang paghiwalayin ang mga de-energized na seksyon mula sa mga live na circuit.Ang kanilang halaga ay nagmumula sa kanilang simpleng disenyo, nakikitang paghihiwalay, at malawak na paggamit sa mga substation, transmission system, pang-industriyang setup, at iba pang power application.Ang iba't ibang uri ng isolator ay idinisenyo upang umangkop sa mga partikular na kinakailangan sa pag-install at espasyo, habang ang kanilang mga limitasyon ay ginagawang angkop lamang ang mga ito para sa walang-load na paglipat.Ang pag-unawa sa kanilang function, bahagi, benepisyo, at gamit ay nakakatulong sa pagpili ng tamang isolator para sa ligtas at epektibong pagpapatakbo ng system.
