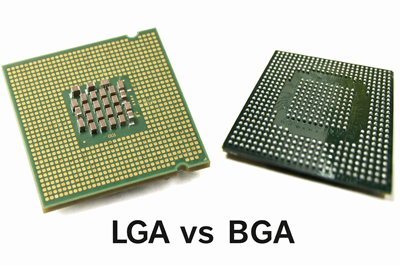

Figure 1. LGA vs BGA Overview

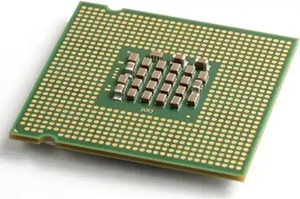

Larawan 2. LGA Package
Ang LGA (Land Grid Array) ay isang uri ng IC package kung saan ang mga flat conductive pad, na tinatawag na lands, ay matatagpuan sa ilalim ng bahagi sa halip na mga pin o solder ball.Ang mga lupaing ito ay nakikipag-ugnayan sa mga spring-loaded na pin sa isang socket sa PCB, na lumilikha ng isang de-koryenteng koneksyon nang walang permanenteng paghihinang.Ang disenyong ito ay malawakang ginagamit sa mga CPU at mga processor na may mataas na pagganap dahil nagbibigay-daan ito sa madaling pag-install at pagpapalit.Ang pakete mismo ay hindi naglalaman ng mga elemento ng panghinang, kaya ang pangwakas na koneksyon ay tinutukoy ng interface ng socket kaysa sa chip.Pinapasimple din ng istrukturang ito ang visual na inspeksyon dahil naa-access ang mga contact sa ibabaw.

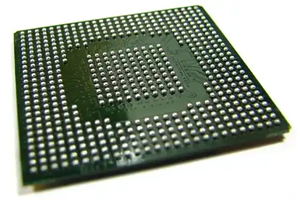

Larawan 3. BGA Package
Ang BGA (Ball Grid Array) ay isang surface-mount package na gumagamit ng hanay ng maliliit na solder ball sa ilalim ng chip upang bumuo ng mga de-koryenteng koneksyon.Sa panahon ng pagpupulong, ang mga solder ball na ito ay natutunaw sa isang proseso ng reflow at direktang nakadikit sa mga pad sa PCB, na lumilikha ng mga permanenteng joint.Ang paraan ng packaging na ito ay nagbibigay-daan sa isang compact na layout na may malaking bilang ng mga interconnection sa isang maliit na footprint.Ang mga BGA package ay karaniwang ginagamit sa mga high-density na electronics gaya ng mga smartphone, GPU, at mga naka-embed na system.Tumutulong din ang mga solder ball na ipamahagi ang mekanikal na stress sa buong pakete habang tumatakbo.

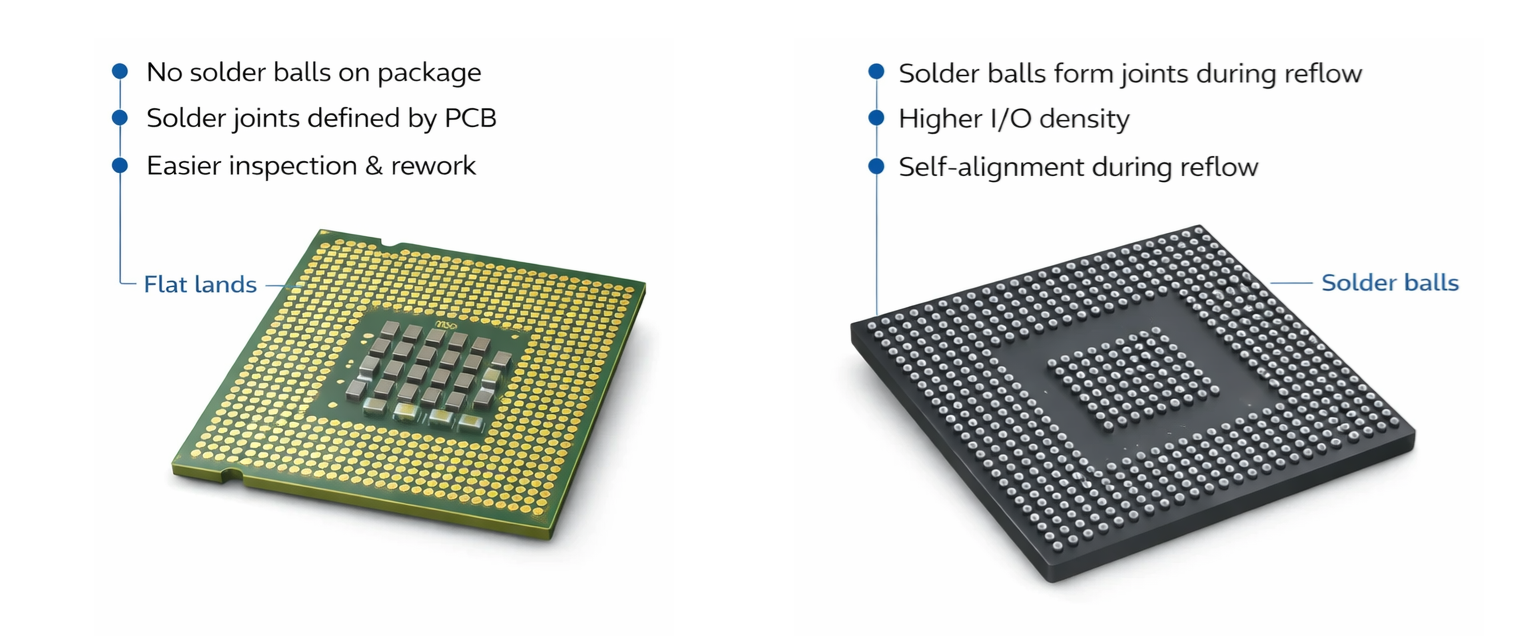

Larawan 4. Paghahambing sa Estruktural
Ang mga pakete ng LGA ay gumagamit ng mga patag na lupang metal na nakaayos sa isang grid sa ilalim ng chip, na nakahanay sa kaukulang mga pin sa isang socket.Ang mga paketeng ito ay nangangailangan ng isang mekanikal na sistema ng pagpapanatili, tulad ng isang socket at mekanismo ng pag-lock, upang mapanatili ang maaasahang presyon ng contact.Ang kawalan ng mga solder ball ay nangangahulugan na ang chip mismo ay hindi direktang nagbubuklod sa PCB, na ginagawa itong naaalis at magagamit muli.Ang layout ay tinutukoy ng mga nakalantad na contact pad na malinaw na nakikita at naa-access para sa inspeksyon.Sa kaibahan, ang paraan ng pag-mount ay nakasalalay sa tumpak na pagkakahanay sa loob ng socket kaysa sa solder attachment.Gaya ng nakikita sa figure, ang flat at unipormeng pad surface ay nakikilala ang LGA mula sa iba pang mga uri ng package.
Ang mga pakete ng BGA, sa kabilang banda, ay nagtatampok ng hanay ng mga bolang panghinang na nagsisilbing parehong mga de-koryenteng koneksyon at mekanikal na mga anchor.Ang mga solder ball na ito ay paunang nakakabit sa pakete at natutunaw sa panahon ng proseso ng reflow upang bumuo ng mga permanenteng joint sa PCB.Hindi tulad ng LGA, ang mga bahagi ng BGA ay direktang naka-mount sa board nang walang socket, na ginagawang hindi naaalis ang mga ito nang walang espesyal na kagamitan sa rework.Ang mga koneksyon ay nakatago sa ilalim ng pakete, na ginagawang mas mahirap ang visual na inspeksyon.Ang grid ng mga solder ball ay nagbibigay-daan din para sa mas mahigpit na espasyo at mas mataas na bilang ng pin sa loob ng parehong footprint.Tulad ng ipinapakita sa figure, ang mga nakataas na spherical contact ay malinaw na nag-iiba sa istraktura ng BGA mula sa mga patag na lupain ng LGA.
|
Pagganap
Aspeto |
LGA (Land Grid
Array) |
BGA (Ball Grid
Array) |
|
Thermal
Pagwawaldas |
Paglipat ng init
depende sa socket contact at kahusayan ng heatsink;bahagyang mas direktang
thermal path |
Direktang panghinang
ang koneksyon sa PCB ay nagpapabuti sa pagpapadaloy ng init at kahusayan sa pagkalat |
|
Thermal
Paglaban (θJA) |
Karaniwang mas mataas
dahil sa mga layer ng interface sa pagitan ng package at PCB |
Mas mababang thermal
paglaban dahil sa direktang attachment at mas mahusay na landas ng daloy ng init |
|
Init
Pagkakatulad ng Pamamahagi |
Maaaring magkaroon ng hindi pantay
paglipat ng init depende sa pamamahagi ng presyon ng contact |
Mas uniporme
pamamahagi ng init sa mga solder joint at PCB |
|
Integridad ng Signal |
Medyo mas mahaba
signal path sa pamamagitan ng socket ay maaaring magpakilala ng impedance variation |
Maikli, direkta
binabawasan ng mga koneksyon ang pagkawala ng signal at pinapabuti ang integridad |
|
Parasitic
Inductance |
Mas mataas dahil sa
socket pin at contact interface |
Mas mababa dahil sa
compact solder ball na mga koneksyon |
|
Electrical
Paglaban |
Nag-iiba depende
sa contact pressure at kalinisan ng mga socket pin |
Mababa at matatag
dahil sa permanenteng metalurgical solder joints |
|
Paghahatid ng kuryente
Kahusayan |
Mabuti pero
nakadepende sa kalidad ng socket at pagkakapare-pareho ng pin contact |
Mas mahusay
dahil sa mababang mga landas ng impedance at matatag na koneksyon |
|
High-Frequency
Pagganap |
Maaaring maranasan
maliit na pagkasira ng signal sa napakataas na frequency |
Mas angkop
para sa RF at mga high-speed na disenyo dahil sa minimal na haba ng signal path |
|
Electromagnetic
Pagganap |
Medyo mataas
Panganib sa EMI dahil sa mas mahabang interconnect path |
Mas mababang EMI dahil sa
compact na layout at mas maiikling electrical loops |
|
pagiging maaasahan
Sa ilalim ng Load |
Ang pagganap ay maaaring
nag-iiba sa paglipas ng panahon dahil sa pagkasira o kontaminasyon sa mga kontak ng socket |
Lubos na matatag
pagganap sa paglipas ng panahon dahil sa mga nakapirming solder joints |
• Nagbibigay-daan sa madaling pag-install at pagpapalit nang walang paghihinang, ginagawa itong perpekto para sa mga naa-upgrade na system.
• Pinapasimple ang inspeksyon at pagpapanatili dahil ang mga contact ay nakalantad at naa-access.
• Binabawasan ang panganib na masira ang pakete habang hinahawakan dahil walang marupok na mga pin sa chip.
• Sinusuportahan ang mataas na bilang ng pin habang pinapanatili ang pagiging maaasahan ng makina sa pamamagitan ng disenyo ng socket.
• Nangangailangan ng socket, na nagpapataas ng kabuuang gastos ng system at pagiging kumplikado ng board.
• Ang pagiging maaasahan ng contact ay nakasalalay sa pare-parehong presyon at kondisyon ng socket.
• Mas malaking mechanical footprint kumpara sa mga direktang naka-mount na pakete.
• Madaling magkaroon ng mga isyu sa koneksyon kung may nangyaring kontaminasyon o hindi pagkakahanay.
• Pinapagana ang napakataas na density ng I/O sa isang compact footprint para sa modernong electronics.
• Nagbibigay ng malakas na mekanikal at elektrikal na koneksyon sa pamamagitan ng mga solder joints.
• Pinapabuti ang pagganap ng kuryente na may mas maiikling signal path at mas mababang inductance.
• Sinusuportahan ang mahusay na thermal transfer sa pamamagitan ng direktang PCB attachment.
• Mahirap suriin ang mga solder joint dahil nakatago ang mga ito sa ilalim ng pakete.
• Nangangailangan ng espesyal na kagamitan para sa mga proseso ng pagpupulong at muling paggawa.
• Hindi madaling palitan kapag na-solder na sa PCB.
• Ang mga depekto sa paggawa tulad ng mga solder void o bridging ay maaaring mas mahirap matukoy.
1. Tukuyin ang Mga Kinakailangan sa Serbisyo
Kung ang iyong produkto ay nangangailangan ng madaling pag-upgrade o pagpapalit ng field, karaniwang mas angkop ang LGA dahil pinapayagan nito ang hindi permanenteng pag-install.Ito ay lalong mahalaga sa mga system tulad ng mga desktop computer o server kung saan ang mga bahagi ay maaaring kailangang palitan.Ang BGA, sa kabilang banda, ay inilaan para sa permanenteng pag-mount at hindi idinisenyo para sa madalas na pagpapalit.Isaalang-alang kung gaano kadalas magaganap ang pagpapanatili o pag-upgrade sa ikot ng buhay ng produkto.Ang pagpili batay sa kakayahang magamit ay nakakatulong na mabawasan ang mga pangmatagalang gastos sa pagpapatakbo at downtime.
2. Suriin ang Sukat at Mga Limitasyon sa Space
Para sa mga compact na device gaya ng mga smartphone o naka-embed na system, kadalasang mas pinipili ang BGA dahil sa mas maliit nitong footprint at mas mataas na density.Nangangailangan ang LGA ng karagdagang espasyo para sa mga socket at mechanical retention system, na maaaring magpalaki sa laki ng board.Sa space-constrained na mga disenyo, ang pagliit ng footprint ay mabuti para sa pangkalahatang product form factor.Binibigyang-daan ng BGA ang mas mahigpit na mga layout at mas mahusay na paggamit ng lugar ng PCB.Tinitiyak ng hakbang na ito na naaayon ang iyong napiling package sa mga limitasyon sa pisikal na disenyo.
3. Isaalang-alang ang Mga Kakayahang Paggawa
Ang iyong magagamit na proseso ng pagpupulong ay gumaganap ng isang malaking papel sa pagpili ng pakete.Ang BGA ay nangangailangan ng kontroladong reflow soldering at mga tool sa inspeksyon gaya ng mga X-ray system, na maaaring hindi available sa lahat ng mga setup ng pagmamanupaktura.Ang LGA, sa kabilang banda, ay pinapasimple ang pagpupulong sa pamamagitan ng paggamit ng mga socket sa halip na paghihinang.Suriin kung kayang suportahan ng iyong linya ng produksyon ang pagiging kumplikado ng BGA assembly.Ang pagtutugma ng uri ng pakete sa kakayahan sa pagmamanupaktura ay umiiwas sa mga panganib sa produksyon.
4. Suriin ang Mga Kinakailangan sa Pagganap
Ang mga high-speed at high-frequency na application ay kadalasang nakikinabang sa BGA dahil sa mas maiikling mga electrical path at mas mahusay na integridad ng signal.Maaari pa ring suportahan ng LGA ang mga application na may mataas na pagganap ngunit depende sa kalidad at disenyo ng socket.Kung ang iyong aplikasyon ay nagsasangkot ng demanding electrical performance, ang pagpili ng package ay nagiging mahalaga.Isaalang-alang ang mga salik gaya ng bilis ng signal, ingay, at katatagan ng paghahatid ng kuryente.Tinitiyak nito ang pinakamainam na pagganap para sa iyong partikular na kaso ng paggamit.
5. Tayahin ang Mga Limitasyon sa Gastos
Kasama sa mga pagsasaalang-alang sa badyet ang parehong bahagi at mga gastos sa antas ng system.Maaaring dagdagan ng LGA ang gastos dahil sa mga socket at mekanikal na bahagi, habang maaaring bawasan ng BGA ang pagiging kumplikado ng board ngunit pataasin ang mga gastos sa pagmamanupaktura.Dapat kasama sa kabuuang gastos ang pagpupulong, pagsubok, at potensyal na muling paggawa.Suriin ang mga trade-off sa pagitan ng upfront at pangmatagalang gastos.Ang pagpili ng tamang balanse ay nakakatulong na mapanatili ang kakayahang kumita at scalability.
6. Tukuyin ang Mga Pangangailangan sa Pagiging Maaasahan
Para sa mga application na nakalantad sa vibration, thermal cycling, o malupit na kapaligiran, ang BGA ay kadalasang nagbibigay ng mas malakas na mechanical stability dahil sa mga soldered na koneksyon.Umaasa ang LGA sa mekanikal na presyon, na maaaring hindi gaanong matatag sa ilalim ng matinding mga kondisyon.Ang mga kinakailangan sa pagiging maaasahan ay nag-iiba depende sa industriya, tulad ng automotive o pang-industriya na electronics.Isaalang-alang ang mga kadahilanan ng stress sa kapaligiran kapag pumipili ng pakete.Tinitiyak ng hakbang na ito ang pangmatagalang tibay at pagiging maaasahan ng produkto.

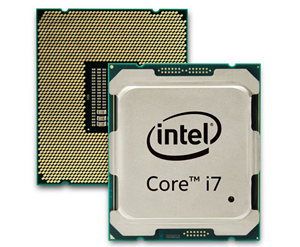

Figure 5. Mga Halimbawa ng LGA Component
• Mga CPU ng Desktop at Server - Maraming mga processor, tulad ng Intel Core at Xeon series, ang gumagamit ng LGA packaging para sa pag-install na nakabatay sa socket.Nagbibigay-daan ito sa pag-upgrade o pagpapalit ng mga CPU nang walang paghihinang.Sinusuportahan ng disenyo ang mataas na bilang ng pin na kinakailangan para sa mga kumplikadong gawain sa pagproseso.Ito ay malawakang ginagamit sa mga personal na computer at data center.
• Mga Controller ng Network Interface - Ang ilang mga Ethernet controller ay gumagamit ng mga pakete ng LGA upang payagan ang modular na pagsasama sa mga motherboard.Nakakatulong ito na pasimplehin ang pagpapanatili at pagpapalit sa hardware ng networking.Sinusuportahan ng package ang mga matatag na koneksyon sa kuryente para sa mabilis na paglipat ng data.Ito ay karaniwang matatagpuan sa enterprise networking equipment.
• Mga Power Management IC - Gumagamit ang ilang power control device ng LGA para sa maaasahang contact at thermal performance.Tinitiyak ng flat pad na disenyo ang pare-parehong koneksyon sa PCB o socket.Ang mga bahaging ito ay ginagamit sa regulasyon ng boltahe at mga sistema ng pamamahagi ng kuryente.Sinusuportahan ng kanilang disenyo ang mahusay na pagsasama sa antas ng system.
• Mga Module ng RF - Ginagamit ang LGA sa ilang partikular na RF module kung saan kailangan ang compact size at maaasahang contact.Sinusuportahan ng package ang high-frequency signal handling na may mga stable na koneksyon.Madalas itong ginagamit sa mga aparatong pangkomunikasyon at mga wireless system.Ang istraktura ay nagbibigay-daan sa madaling pagsasama sa mga modular na disenyo.
• Mga Naka-embed na Processor - Ang ilang naka-embed na computing module ay gumagamit ng LGA packaging para sa flexibility sa mga sistemang pang-industriya.Nagbibigay-daan ito sa mas madaling pag-upgrade at pagpapanatili sa mga application na pangmatagalan.Sinusuportahan ng package ang matatag na operasyon sa mga kinokontrol na kapaligiran.Ito ay karaniwang ginagamit sa automation at control system.

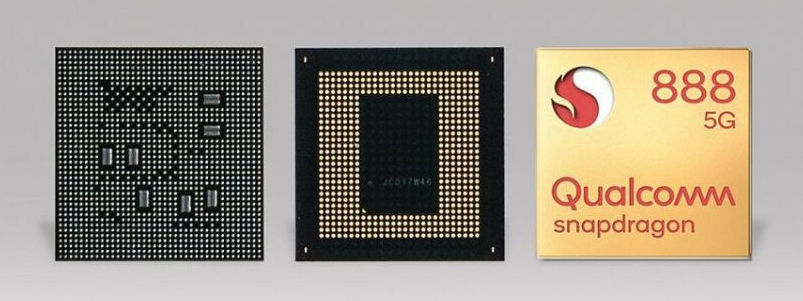

Larawan 6. Mga Halimbawa ng Bahagi ng BGA
• Mga Graphics Processing Unit (mga GPU) - Ang mga GPU ay karaniwang gumagamit ng BGA packaging upang suportahan ang mataas na pin density at mabilis na paglipat ng data.Ang compact na disenyo ay nagbibigay-daan sa pagsasama sa mga graphics card at laptop.Ang mga soldered na koneksyon ay nagpapabuti sa pagganap at pagiging maaasahan sa ilalim ng mabibigat na workload.Ang package na ito ay mahalaga para sa modernong high-performance graphics system.
• Mga Mobile SoC Processor - Ang mga processor ng smartphone, tulad ng mga nasa serye ng Snapdragon, ay umaasa sa BGA para sa compact at mahusay na disenyo.Sinusuportahan ng package ang mataas na pagsasama ng CPU, GPU, at mga feature ng pagkakakonekta.Nagbibigay-daan ito sa mga manipis na profile ng device at mataas na lakas sa pagpoproseso.Ginagawa nitong perpekto para sa mobile at portable electronics.
• Mga Field-Programmable Gate Array (FPGAs) - Ang mga FPGA ay kadalasang gumagamit ng mga BGA na pakete upang mapaunlakan ang malaking bilang ng mga koneksyon sa I/O.Sinusuportahan ng disenyo ang mga kumplikadong operasyon ng logic at high-speed na komunikasyon.Ang mga bahaging ito ay ginagamit sa telekomunikasyon, AI, at mga sistema ng pagproseso ng data.Tinitiyak ng package ang matatag na pagganap sa mga hinihingi na aplikasyon.
• Mga Memory Chip (DRAM/Flash) - Maraming memory device ang gumagamit ng BGA packaging para sa high-density stacking at mahusay na layout ng PCB.Ang maliit na bakas ng paa ay nagbibigay-daan sa maraming chips na mailagay nang magkakalapit.Pinapabuti nito ang pagganap ng system at binabawasan ang latency.Ito ay malawakang ginagamit sa consumer electronics at computing system.
• Mga Chipset at Controller - Ang mga motherboard chipset at naka-embed na controller ay madalas na gumagamit ng BGA para sa permanenteng at maaasahang mga koneksyon.Sinusuportahan ng package ang kumplikadong pag-andar sa isang compact na espasyo.Ito ay karaniwang ginagamit sa mga laptop, tablet, at mga naka-embed na system.Tinitiyak ng disenyo ang pangmatagalang katatagan at pagganap.
Ang LGA at BGA ay pangunahing naiiba sa kung paano sila kumonekta sa PCB, kasama ang LGA na gumagamit ng mga contact na nakabatay sa socket at BGA na umaasa sa mga soldered joint.Nag-aalok ang LGA ng mas madaling pagpapalit at inspeksyon, habang ang BGA ay nagbibigay ng mas mataas na density, mas mahusay na pagganap ng kuryente, at mas malakas na mekanikal na katatagan.Ang bawat pakete ay may mga trade-off sa gastos, paggawa, at pagiging maaasahan depende sa aplikasyon.Ang pagpili ng tamang opsyon ay nakasalalay sa pagbabalanse ng kakayahang magamit, mga hadlang sa espasyo, mga pangangailangan sa pagganap, at mga kakayahan sa produksyon.
Mangyaring magpadala ng isang pagtatanong, tutugon kami kaagad.
Ginagamit ng mga CPU ang LGA upang payagan ang madaling pag-install, pag-upgrade, at pagpapalit nang walang paghihinang, na mahalaga para sa mga desktop at server system.
Oo, ngunit nangangailangan ito ng espesyal na kagamitan sa muling paggawa tulad ng mga hot air station at X-ray inspeksyon, na ginagawa itong kumplikado at magastos.
Oo, mas angkop ang LGA para sa prototyping dahil pinapayagan nito ang paulit-ulit na pagpasok at pagtanggal nang hindi nasisira ang PCB.
Oo, ang BGA ay karaniwang nag-aalok ng mas mahusay na integridad ng signal dahil sa mas maiikling mga daanan ng kuryente at pinababang inductance.
Ang pagpupulong ng BGA ay nangangailangan ng mga reflow oven, tumpak na kontrol sa temperatura, solder paste, at madalas na mga sistema ng inspeksyon ng X-ray.
