Through Hole in PCB Design Guidelines para sa mga Nagsisimula

Ang through-hole technology ay isang paraan ng pagpupulong ng PCB kung saan ang mga lead ng bahagi ay dumadaan sa mga drilled hole at ibinebenta para sa malalakas na koneksyon.Sa artikulong ito, malalaman mo kung ano ang mga through-hole, kabilang ang mga plated at non-plated na uri, at kung paano gumagana ang mga ito sa disenyo ng PCB.Mauunawaan mo rin ang mga pangunahing elemento ng disenyo tulad ng laki ng butas, pad, at annular ring, kasama ang proseso ng pagpupulong.Bilang karagdagan, tuklasin mo ang mga pakinabang, limitasyon, bahagi, aplikasyon, at mga alituntunin sa disenyo para sa paggamit ng through-hole na teknolohiya.

Catalog

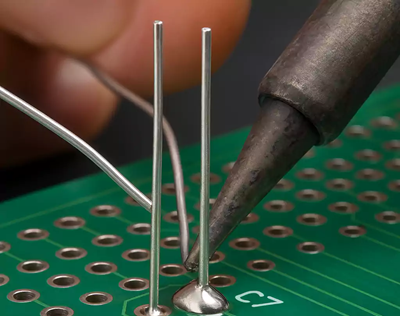

Figure 1. Through-Hole Soldering Halimbawa

Ano ang isang Through-Hole sa PCB?

Ang through-hole sa isang PCB ay isang drilled hole na nagbibigay-daan sa component leads na dumaan sa board at ma-soldered sa lugar.Ang mga butas na ito ay nilikha sa panahon ng paggawa ng PCB at idinisenyo upang ikonekta ang mga bahagi nang ligtas sa board.Kapag ang isang lead ay ipinasok sa butas, ang solder ay inilapat upang bumuo ng parehong de-koryenteng koneksyon at isang malakas na mekanikal na bono.Tinitiyak ng pamamaraang ito ang mga bahagi na mananatiling mahigpit na nakakabit kahit sa ilalim ng stress o vibration.Ang through-hole na disenyo ng PCB ay malawakang ginagamit sa mga application na nangangailangan ng tibay at pagiging maaasahan.Tulad ng ipinapakita sa figure, ang mga lead ay umaabot sa board at ibinebenta sa kabilang panig upang makumpleto ang koneksyon.

Mga Uri ng Through Holes sa PCB

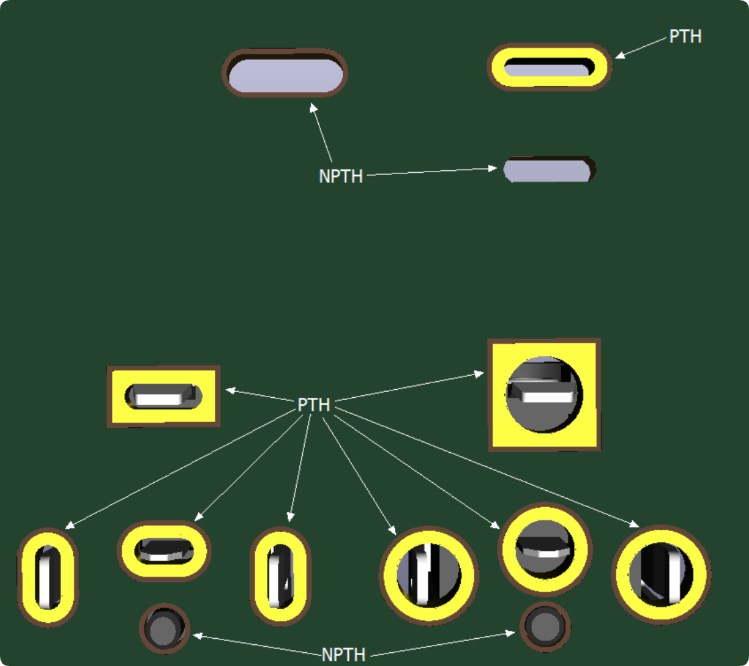

Larawan 2. Mga Uri ng Through Holes (PTH vs NPTH)

1. Plated Through Hole (PTH)

Ang plated through hole (PTH) ay isang butas na may manipis na layer ng tanso na idineposito sa kahabaan ng panloob na dingding nito.Ang copper plating na ito ay nagpapahintulot sa mga electrical signal na dumaan sa butas at ikonekta ang iba't ibang mga layer ng PCB.Ang mga PTH ay mahalaga para sa paglikha ng mga patayong electrical path sa mga multi-layer na board.Nagbibigay din sila ng maaasahang ibabaw para sa paghihinang na mga lead ng bahagi.

Ang proseso ng kalupkop ay nagsisiguro ng malakas na pagdirikit sa pagitan ng tanso at ng butas na dingding, pagpapabuti ng kondaktibiti at tibay.Ang mga butas na ito ay sumusuporta sa parehong electrical connectivity at mechanical stability sa istraktura ng PCB.Ang mga PTH ay karaniwang ginagamit para sa mga component lead at interlayer na koneksyon.Ang kanilang pare-parehong kondaktibiti ay ginagawang mahusay ang mga ito sa karamihan ng mga disenyo ng PCB.

2. Non-Plated Through Hole (NPTH)

Ang non-plated through hole (NPTH) ay isang butas na walang anumang conductive copper layer sa loob.Ang mga butas na ito ay hindi nagdadala ng mga de-koryenteng signal at ginagamit lamang para sa mga mekanikal na layunin.Karaniwang binu-drill ang mga ito para magbigay ng espasyo para sa pag-mount ng hardware o mga feature ng alignment.Tumutulong ang mga NPTH na matiyak ang tumpak na pagpoposisyon ng PCB sa loob ng isang pagpupulong.

Dahil walang kalupkop, ang panloob na ibabaw ay nananatiling non-conductive.Pinipigilan nito ang anumang hindi sinasadyang koneksyon sa kuryente sa pagitan ng mga layer.Ang mga NPTH ay kadalasang ginagamit para sa mga turnilyo, standoff, o konektor na nangangailangan ng pisikal na suporta.Ang kanilang tungkulin ay puro istruktura sa loob ng disenyo ng PCB.

Through-Hole Pad na Disenyo at Mga Dimensyon

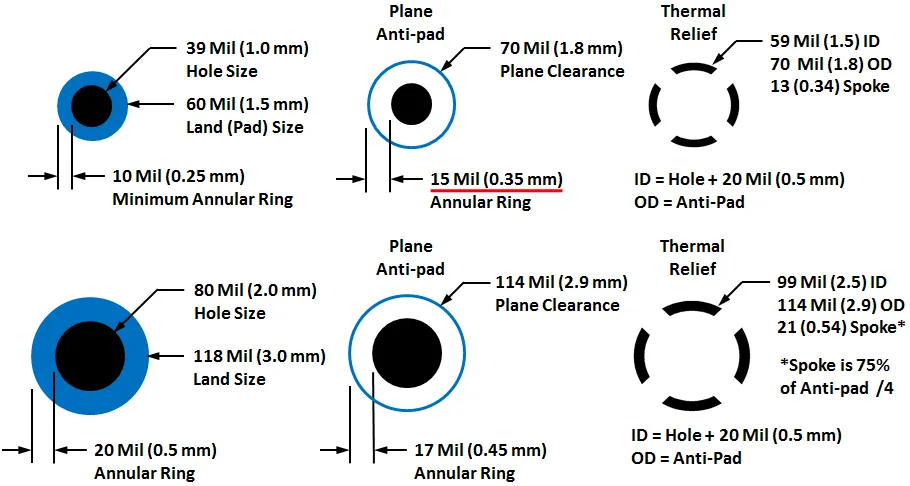

Larawan 3. Mga Dimensyon at Istraktura ng Through-Hole Pad

• Sukat ng Hole (Drill Diameter)

Tinutukoy ng laki ng butas ang diameter ng drilled opening kung saan ipinapasok ang component lead.Dapat itong bahagyang mas malaki kaysa sa diameter ng lead upang payagan ang madaling pagpasok nang hindi napinsala ang bahagi o PCB.Tinitiyak ng wastong laki ng butas ang mahusay na daloy ng panghinang at pinipigilan ang mekanikal na stress sa panahon ng pagpupulong.Ang malalaking butas ay maaaring magpahina sa mga joint ng panghinang, habang ang maliit na laki ng mga butas ay maaaring maging mahirap sa pagpasok.

• Laki ng Pad (Land).

Ang pad ay ang tansong lugar na nakapalibot sa butas sa ibabaw ng PCB.Nagbibigay ito ng ibabaw kung saan pinagsasama ng panghinang ang bahagi na humahantong sa board.Ang isang mas malaking pad ay nagpapabuti sa solderability at mekanikal na lakas, lalo na para sa mga high-stress na application.Gayunpaman, dapat itong balanse sa magagamit na espasyo ng board upang mapanatili ang mahusay na layout.

• Annular Ring

Ang annular ring ay ang lapad ng tanso sa pagitan ng gilid ng butas at ng gilid ng pad.Ito ay mahalaga para sa pagtiyak ng isang maaasahang elektrikal at mekanikal na koneksyon.Ang isang minimum na annular ring ay kinakailangan upang maiwasan ang breakout sa panahon ng pagbabarena o mga variation sa pagmamanupaktura.Ang pagtaas ng annular ring ay nagpapabuti sa tibay at binabawasan ang panganib ng pagkabigo ng koneksyon.

• Thermal Relief at Clearance (Anti-Pad)

Ang thermal relief ay tumutukoy sa mga parang spokes na koneksyon sa pagitan ng pad at tansong mga eroplano, na tumutulong sa pagkontrol ng init sa panahon ng paghihinang.Ang disenyo na ito ay nagbibigay-daan sa mas madaling paghihinang sa pamamagitan ng pagbabawas ng pagwawaldas ng init sa malalaking lugar na tanso.Ang clearance, o anti-pad, ay tumutukoy sa espasyo sa pagitan ng butas at nakapalibot na mga eroplanong tanso upang maiwasan ang mga short circuit.Tinitiyak ng wastong espasyo ang pagkakabukod ng kuryente habang pinapanatili ang kakayahang gawin.

Through-Hole PCB Assembly Proseso

1. Pagbabarena ng PCB

Ang proseso ay nagsisimula sa pamamagitan ng pagbabarena ng mga butas sa PCB sa mga tiyak na lokasyon na tinukoy sa layout ng disenyo.Ang mga butas na ito ay nilikha gamit ang mga high-speed drilling machine upang matiyak ang katumpakan at pagkakapare-pareho.Tinitiyak ng wastong pagbabarena ang tamang diameter ng butas at pagkakahanay sa mga pad.Ang malinis na mga gilid ng butas ay mahalaga upang suportahan ang mga susunod na hakbang gaya ng paglalagay ng plating at paghihinang.Ang anumang paglihis sa yugtong ito ay maaaring makaapekto sa panghuling kalidad ng koneksyon.

2. Paghahanda at Paglilinis ng butas

Pagkatapos ng pagbabarena, ang mga butas ay nililinis upang alisin ang mga labi at mga kontaminante.Tinitiyak ng hakbang na ito na ang mga dingding ng butas ay makinis at handa na para sa karagdagang pagproseso.Ang paglilinis ay nagpapabuti sa pagdirikit para sa tansong kalupkop sa mga butas ng conductive.Pinipigilan din nito ang mga depekto tulad ng mahihirap na solder joints o mahinang koneksyon.Ang malinis na ibabaw ay kritikal para sa maaasahang pagganap ng PCB.

3. Copper Plating (para sa PTH)

Sa mga tubog na butas, ang isang manipis na layer ng tanso ay idineposito sa loob ng mga dingding ng butas.Lumilikha ito ng conductive path sa pagitan ng iba't ibang layer ng PCB.Ang proseso ng plating ay dapat na pare-pareho upang matiyak ang pare-parehong pagganap ng kuryente.Ang wastong kapal ng plating ay nagpapabuti sa tibay at kondaktibiti.Ang hakbang na ito ay mahalaga para sa multi-layer na paggana ng PCB.

4. Component Insertion

Ang mga elektronikong sangkap ay ipinasok sa mga drilled hole nang manu-mano o gamit ang mga automated na makina.Ang mga lead ay dumadaan sa mga butas at umaabot sa kabaligtaran ng board.Tinitiyak ng wastong pagkakalagay ang tamang pagkakahanay at espasyo ng mga bahagi.Ang mga bahagi ay dapat umupo na kapantay sa ibabaw ng PCB para sa matatag na paghihinang.Inihahanda ng hakbang na ito ang board para sa huling proseso ng koneksyon.

5. Proseso ng Paghihinang

Inilapat ang panghinang upang ma-secure ang mga lead ng bahagi at lumikha ng mga koneksyong elektrikal.Kasama sa mga karaniwang pamamaraan ang wave soldering para sa mass production at hand soldering para sa mas maliliit na batch o repair.Ang panghinang ay natutunaw at dumadaloy sa paligid ng tingga at pad, na bumubuo ng isang malakas na dugtungan.Tinitiyak ng wastong kontrol sa temperatura ang mahusay na basa at maiwasan ang mga depekto.Ang hakbang na ito ay tinatapos ang parehong electrical at mechanical bonding.

6. Inspeksyon at Pagsubok

Pagkatapos ng paghihinang, ang PCB ay sumasailalim sa inspeksyon upang suriin kung may mga depekto tulad ng malamig na mga joints o bridging.Ang visual na inspeksyon at mga automated na pamamaraan ng pagsubok ay ginagamit upang matiyak ang kalidad.Pinapatunayan ng mga electrical test na gumagana nang tama ang lahat ng koneksyon.Ang anumang mga depekto ay itinatama bago maaprubahan ang lupon.Tinitiyak ng hakbang na ito ang pagiging maaasahan at pagganap sa iba't ibang mga application.

Mga Kalamangan at Kahinaan ng Through-Hole Technology

Mga Bentahe ng Through-Hole Technology

• Malakas na mekanikal na pagbubuklod para sa mga bahagi

• Mataas na pagiging maaasahan sa malupit na kapaligiran

• Mas mahusay na pagganap sa ilalim ng thermal at mekanikal na stress

• Tamang-tama para sa high-power at high-voltage na mga application

• Mas madaling manu-manong pagpupulong at pagkukumpuni

• Mga secure na koneksyon para sa malalaki o mabibigat na bahagi

Mga Disadvantage ng Through-Hole Technology

• Nangangailangan ng mas maraming espasyo sa PCB dahil sa mas malalaking butas

• Nililimitahan ang density ng bahagi sa pisara

• Mas mabagal na pagpupulong kumpara sa mga awtomatikong pamamaraan

• Mas mataas na gastos sa pagmamanupaktura para sa pagbabarena

• Hindi angkop para sa mga masyadong compact na disenyo

• Tumaas na timbang at laki ng board

Through-Hole vs Surface-Mount Technology (SMT)

Tampok	Through-Hole Teknolohiya (THT)	Ibabaw-Mount Teknolohiya (SMT)
Paraan ng Pag-mount	Ipinasok ang mga lead sa mga drilled hole (Ø ~0.6–1.2 mm tipikal)	Mga bahagi direktang ihinang sa mga pad (walang butas)
Butas ng PCB Kinakailangan	Oo (mekanikal kailangan ng pagbabarena)	Walang kinakailangang pagbabarena
Mekanikal Lakas	Mataas na hatak lakas (>50 N karaniwang para sa mga lead)	Mas mababang lakas (~10–30 N depende sa laki ng pad)
Sukat ng Bahagi	Karaniwang 3–10 mm laki ng katawan	Karaniwang 0.2–5 mm (hal., 0201–1206 na mga pakete)
Densidad ng Lupon	~5–20 mga bahagi/cm²	~20–100+ mga bahagi/cm²
Paraan ng Pagpupulong	Paghihinang ng alon o paghihinang ng kamay	Reflow paghihinang (mga awtomatikong oven ~230–260°C)
Bilis ng Produksyon	~200–500 mga bahagi/min (proseso ng alon)	~10,000–50,000 mga bahagi/oras (pick-and-place)
Repairability	Madaling manual pagpapalit ng mga pangunahing kasangkapan	Nangangailangan ng mainit na hangin o rework stations
Electrical Pagganap	Angkop hanggang sa ~100 MHz karaniwang	Sinusuportahan ang antas ng GHz mga high-speed signal
Thermal Pagganap	Mas magandang init pagwawaldas sa pamamagitan ng mga lead (~1–3 W karaniwang)	Limitado, umaasa sa pad/eroplano (~0.1–1 W karaniwang)
Panginginig ng boses Paglaban	Mataas na pagiging maaasahan sa >10 g na kapaligiran	Katamtaman (~5–10 g depende sa solder joints)
Disenyo Kakayahang umangkop	Limitadong pagruruta dahil sa mga butas na nakaharang sa mga layer	Mataas na pagruruta kalayaan (hindi sa pamamagitan ng pagharang)
Karaniwan Mga aplikasyon	Mga supply ng kuryente, pang-industriya, automotive modules	Mga smartphone, mga laptop, compact electronics
Paggawa Pagiging kumplikado	Katamtaman (manual + mekanikal na hakbang)	Mataas na automation, ngunit streamlined na proseso

Mga Bahaging Gumagamit ng Through-Hole Technology

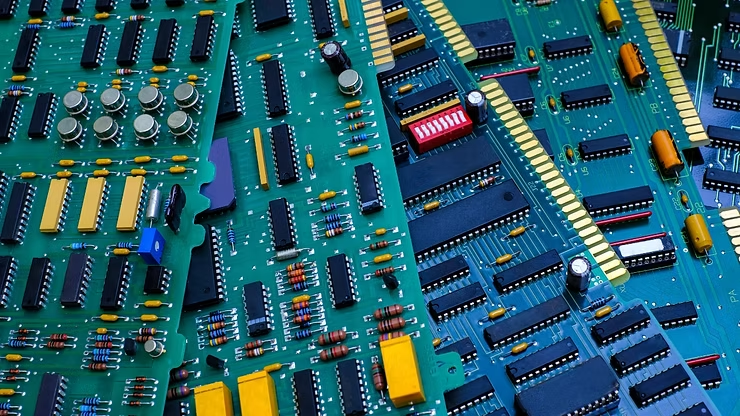

Figure 4. Through-Hole Components sa PCB

• Mga Resistor (Through-Hole Type) - Ang mga through-hole resistor ay may mahabang lead na dumadaan sa mga butas ng PCB para sa secure na pag-mount.Ang mga bahaging ito ay madaling i-install at nagbibigay ng matatag na pagganap ng kuryente.Ang kanilang pisikal na istraktura ay nagbibigay-daan sa mas mahusay na pag-aalis ng init kumpara sa mas maliit na mga format.Malawakang ginagamit ang mga ito sa prototyping at pangkalahatang disenyo ng circuit.

• Mga Capacitor (Radial at Axial) - Ang mga through-hole capacitor ay nasa radial at axial lead configuration.Ang mga disenyong ito ay nagbibigay-daan sa matatag na pagkakabit sa PCB, lalo na sa mga power circuit.Nag-aalok sila ng maaasahang pagganap sa pag-filter at mga application ng pag-iimbak ng enerhiya.Ang kanilang mas malaking sukat ay sumusuporta sa mas mataas na mga halaga ng kapasidad.

• Mga konektor - Gumagamit ang mga connector ng through-hole mounting upang matiyak ang malakas na mekanikal na suporta.Mahalaga ito para sa mga bahagi na nakakaranas ng paulit-ulit na pagsasaksak at pag-unplug.Ang mga soldered lead ay nagbibigay ng tibay sa ilalim ng mekanikal na stress.Pinapanatili nila ang matatag na mga koneksyon sa kuryente sa pangmatagalang paggamit.

• Mga Transformer at Inductors - Ang mga bahaging ito ay madalas na nangangailangan ng through-hole mounting dahil sa kanilang laki at bigat.Ang malakas na solder joints ay tumutulong sa pagsuporta sa mabibigat na bahagi sa PCB.Karaniwang ginagamit ang mga ito sa power supply at signal filtering circuits.Ang kanilang disenyo ay nakikinabang mula sa katatagan ng mga through-hole na koneksyon.

• Mga Diode at Transistor (Mga Uri ng Lead) - Ang mga lead diode at transistor ay ini-mount gamit ang mga through-hole na pamamaraan para sa pagiging maaasahan.Ang kanilang mga lead ay nagbibigay-daan sa madaling paglalagay at secure na paghihinang.Ang mga bahaging ito ay kadalasang ginagamit sa mga power at control circuit.Nagbibigay ang mga ito ng pare-parehong pagganap ng kuryente sa iba't ibang kondisyon.

• Mga Switch at Relay - Ang mga mekanikal na bahagi tulad ng mga switch at relay ay umaasa sa through-hole mounting para sa katatagan.Ang kanilang operasyon ay nagsasangkot ng pisikal na paggalaw, na nangangailangan ng malakas na attachment ng PCB.Ang mga lead ay nagbibigay ng parehong de-koryenteng koneksyon at suporta sa istruktura.Karaniwang ginagamit ang mga ito sa kontrol at paglipat ng mga application.

Mga Aplikasyon ng Through-Hole Technology

1. Power Electronics System

Ang through-hole na teknolohiya ay ginagamit sa mga power circuit kung saan mataas ang kasalukuyang at boltahe.Ang malalakas na koneksyon ay nakakatulong sa paghawak ng electrical stress nang walang pagkabigo.Sinusuportahan nito ang matatag na operasyon sa hinihingi na mga kapaligiran.Ginagawa nitong angkop para sa mga power supply at converter.

2. Industrial Equipment

Ang mga sistemang pang-industriya ay madalas na gumagana sa malupit na mga kondisyon tulad ng vibration at mga pagbabago sa temperatura.Ang mga through-hole na bahagi ay nagbibigay ng lakas na kailangan para sa pangmatagalang pagiging maaasahan.Binabawasan nila ang panganib ng pagkabigo ng koneksyon sa mga operasyon.Tinitiyak nito ang pare-parehong pagganap sa automation ng industriya.

3. Automotive Electronics

Ang mga automotive system ay nangangailangan ng matibay at vibration-resistant na mga koneksyon sa PCB.Ang through-hole na teknolohiya ay nakakatulong na mapanatili ang pagiging maaasahan sa ilalim ng patuloy na paggalaw.Ginagamit ito sa mga control unit at safety system.Pinapabuti nito ang pangkalahatang katatagan at kaligtasan ng system.

4. Aerospace at Defense System

Ang mga kapaligiran na may mataas na pagiging maaasahan ay nangangailangan ng malakas at hindi ligtas na mga koneksyon sa PCB.Ang through-hole na teknolohiya ay nakakatugon sa mahigpit na pamantayan ng pagiging maaasahan.Mahusay itong gumaganap sa ilalim ng matinding mga kondisyon tulad ng mga pagbabago sa temperatura at presyon.Ginagawa nitong angkop para sa mga sistemang kritikal sa misyon.

5. Prototyping at Pagsubok

Marami ang madalas na gumagamit ng mga through-hole na bahagi para sa prototyping dahil sa madaling paghawak.Ang mga bahagi ay maaaring maipasok at mapalitan nang mabilis sa panahon ng pagsubok.Pinapasimple nito ang mga pagbabago sa circuit at pag-debug.Ito ay malawakang ginagamit sa pag-unlad at pang-edukasyon na kapaligiran.

6. Mabibigat na Kagamitan

Kagamitang nakakaranas ng mekanikal na stress na benepisyo mula sa through-hole na disenyo ng PCB.Pinipigilan ng malalakas na solder joints na lumuwag ang mga bahagi sa paglipas ng panahon.Tinitiyak nito ang tibay sa masungit na mga aplikasyon.Sinusuportahan nito ang maaasahang pangmatagalang operasyon.

Through-Hole na Mga Alituntunin sa Disenyo

• Piliin ang Tamang Hole-to-Lead Fit

Siguraduhin na ang diameter ng drilled hole ay bahagyang mas malaki kaysa sa laki ng lead ng bahagi.Ito ay nagbibigay-daan sa makinis na pagpapasok nang hindi nasisira ang PCB o bahagi.Ang wastong akma ay nagpapabuti sa daloy ng panghinang at pagiging maaasahan ng magkasanib na bahagi.Iwasan ang labis na masikip o maluwag na pagpapahintulot upang mapanatili ang pagkakapare-pareho.

• Panatilihin ang Sapat na Puwang ng Butas

Magbigay ng sapat na espasyo sa pagitan ng mga butas upang maiwasan ang mga electrical short at mekanikal na interference.Ang wastong espasyo ay nagpapabuti din sa paggawa sa panahon ng pagbabarena at paghihinang.Tinitiyak nito na ang mga bahagi ay maaaring mailagay nang walang pagsisiksikan.Sinusuportahan ng mahusay na espasyo ang maaasahang pagpupulong at inspeksyon.

• Gumamit ng Thermal Relief para sa Malaking Copper na Lugar

Mag-apply ng mga thermal relief pattern kapag nagkokonekta ng mga pad sa malalaking tansong eroplano.Nakakatulong ito na kontrolin ang init sa panahon ng paghihinang at pinipigilan ang mahihirap na mga joint ng panghinang.Pinapabuti nito ang solderability at binabawasan ang thermal stress.Tinitiyak ng balanseng pamamahagi ng init ang mga pare-parehong resulta.

• Tiyakin ang Wastong Pag-align ng Layer

Ang tumpak na pagkakahanay ng mga butas sa mga layer ng PCB ay mahalaga para sa maaasahang mga koneksyon.Ang maling pagkakahanay ay maaaring humantong sa mga mahihinang joints o open circuit.Tinitiyak ng wastong disenyo ang lahat ng mga layer ay kumonekta nang tama sa pamamagitan ng mga butas na may plated.Sinusuportahan nito ang pare-parehong pagganap ng kuryente.

• Isaalang-alang ang Paggawa

Magdisenyo ng mga butas at layout na madaling gawin gamit ang mga karaniwang proseso ng PCB.Iwasan ang sobrang maliliit na butas o kumplikadong mga pagkakalagay na nagpapataas ng gastos.Pinapasimple ng mga disenyo ang ani at binabawasan ang mga depekto.Tinitiyak nito ang mahusay at cost-effective na produksyon.

Konklusyon

Ang through-hole na teknolohiya ay nagbibigay ng matibay, matibay na koneksyon na mahusay na gumaganap sa mga application na may mataas na stress, mataas na lakas, at kritikal sa pagiging maaasahan.Ang mga plated at non-plated na butas ay nagsisilbing natatanging electrical at mechanical roles, habang ang wastong disenyo ng pad at mga proseso ng assembly ay nagsisiguro ng pare-parehong performance.Bagama't nangangailangan ito ng mas maraming espasyo at mas mataas na pagsisikap sa pagmamanupaktura kumpara sa mga pamamaraan sa ibabaw-mount, nananatili itong mahalaga para sa mga partikular na kaso ng paggamit.Ang pag-unawa sa istruktura, proseso, at mga pinakamahuhusay na kasanayan sa disenyo nito ay nakakatulong na matiyak ang maaasahan at pangmatagalang pagganap ng PCB.
