RJ45 Gabay sa Konektor: Pinout, mga kable, mga uri ng cable, at paggamit

Ang gabay na ito ay tungkol sa mga konektor ng RJ45, ang maliit na mga plug na ginamit upang ikonekta ang mga cable sa internet.Ipinapaliwanag nito kung ano sila, kung paano sila gumagana, at kung anong mga uri ng mga cable na kinokonekta nila.Malalaman mo ang tungkol sa kanilang mga bahagi, sukat, at iba't ibang uri, tulad ng mga plug na nakikita mo sa mga cable o ang mga jacks sa mga dingding.Ipinapakita rin nito kung paano ilakip ang mga ito sa mga cable, maiwasan ang mga pagkakamali, at kung saan karaniwang ginagamit ito, tulad ng sa mga tahanan, tanggapan, at pabrika.

Catalog

Larawan 1. RJ45 Konektor

Ano ang isang konektor ng RJ45?

Ang konektor ng RJ45, maikli para sa rehistradong Jack 45, ay isang pamantayang plug na ginamit lalo na sa Ethernet networking.Bagaman ito ay orihinal na idinisenyo para sa mga sistema ng telepono, umusbong ito upang suportahan ang mas mataas na hinihingi ng paghahatid ng digital na data.

Nagtatampok ito ng walong mga contact ng metal na nakaayos sa loob ng isang compact plast plug.Ang mga contact na ito ay kumonekta sa walong indibidwal na mga wire sa loob ng mga cable ng Ethernet, apat na baluktot na pares ng tanso.Ang twisting ay nakakatulong na mabawasan ang pagkagambala sa elektrikal, na nagpapahintulot sa malinaw, maaasahang mga signal.

Ang mga konektor ng RJ45 ay matatagpuan sa halos lahat ng mga aparato na pinagana ng Ethernet, tulad ng mga computer, router, switch, VoIP phone, at mga matalinong hub.Ginagamit din ang mga ito sa mga wall outlet, patch panel, at mga keystone jacks sa mga nakabalangkas na sistema ng paglalagay ng kable.Salamat sa kanilang unibersal na disenyo, nagtatrabaho sila sa iba't ibang mga bilis ng Ethernet, mula sa 10 Mbps hanggang 40 Gbps, depende sa uri ng cable.

Pag -configure ng PIN ng konektor ng RJ45

Larawan 2. Pag -configure ng PIN ng RJ45

Ang konektor ng RJ45 ay ginagamit para sa mga cable ng Ethernet at may 8 pin.Ang bawat pin ay may isang tiyak na kulay at kulay ng kawad, depende sa pamantayang mga kable na ginamit, T568A o T568B.Ang talahanayan sa ibaba ay nagpapakita ng mga numero ng PIN, mga pangalan ng signal, pag -andar, at mga kulay ng kawad para sa parehong mga pamantayan.

Pin Hindi.	Pangalan ng Signal	Function Paglalarawan	T568A wire Kulay	T568B wire Kulay
1	TX+_D1	Magpadala ng data +	Berde/puti	Orange/puti
2	TX --_D1	Magpadala ng data -	Berde	Orange
3	RX+_D2	Makatanggap ng data +	Orange/puti	Berde/puti
4	BI+_D3	Bi-directional pares +	Asul	Asul
5	BI --_D3	Pares ng bi-direksyon-	Asul/puti	Asul/puti
6	RX --_D2	Makatanggap ng data -	Orange	Berde
7	BI+_D4	Bi-directional pares +	Kayumanggi/Puti	Kayumanggi/Puti
8	BI --_D4	Pares ng bi-direksyon-	Kayumanggi	Kayumanggi

Mga tampok at pagtutukoy ng RJ45

Mga tampok

• Walong pin

Ang isang konektor ng RJ45 ay may walong maliit na metal pin sa loob.Ang bawat pin ay kumokonekta sa isang iba't ibang mga kawad sa Ethernet cable.Ang mga wire na ito ay gumagana sa mga pares (tinatawag na "Twisted Pairs") upang magpadala at makatanggap ng data.Ang pag -setup na ito ay kung ano ang nagpapahintulot sa cable na magdala ng mga signal sa internet o network.

• Modular na disenyo

Ang mga konektor ng RJ45 ay may pamantayang hugis at sukat, na nangangahulugang madali silang magkasya sa maraming mga aparato tulad ng mga computer, router, switch, at mga port ng network.Ang disenyo na ito ay ginagawang simple upang mabuo at ayusin ang mga network.

• mekanismo ng lock ng clip

May a plastik na clip Sa konektor na ang "pag -click" sa lugar kapag isinaksak mo ito. Pinapanatili nito ang konektor na hindi sinasadya nang hindi sinasadya.Upang i -unplug ito, pinindot mo ang clip upang palayain ito.

• Mga contact na ginto

Ang mga pin sa loob ng konektor ay madalas na sakop sa ginto.Ginagamit ang ginto dahil nagsasagawa ito ng maayos sa koryente at hindi kalawang.Makakatulong ito na mapanatiling malakas at malinaw ang koneksyon sa loob ng mahabang panahon.

• tibay

Ang mga konektor ng RJ45 ay itinayo hanggang sa huli.Maaari silang mai -plug in at hindi mai -plug nang maraming beses nang hindi masira o pagkawala ng kalidad ng koneksyon.Ginagawa itong mahusay para sa mga lugar kung saan madalas mabago ang mga cable.

• Mga kable na naka-code na kulay

Ang mga wire sa loob ng Ethernet cable ay kulay-naka-code.Nangangahulugan ito na ang bawat kawad ay may isang tukoy na kulay na tumutugma sa isang pin sa konektor.Ginagawa nitong mas madali upang ikonekta nang tama ang mga wire at maiwasan ang mga pagkakamali.

Mga pagtutukoy

• Standardisasyon

Ang mga konektor ng RJ45 ay sumusunod sa isang pamantayang unibersal na tinatawag na TIA/EIA-568.Ang pamantayang ito ay nagsasabi sa mga tao kung paano ikonekta nang tama ang mga wire, kaya ang mga kagamitan mula sa iba't ibang mga tatak ay maaaring magtulungan.

• Mga sukat

Ang karaniwang laki ng isang konektor ng RJ45 ay tungkol sa 21.5 mm ang haba, 11.7 mm ang lapad, at 8.1 mm ang taas.Maliit, madaling hawakan, at maayos na umaangkop sa mga port ng network.

• temperatura ng pagpapatakbo

Ang mga konektor ng RJ45 ay maaaring gumana sa maraming mga kapaligiran.Ang mga ito ay dinisenyo upang gumana sa pagitan -40 ° C at +85 ° C., na nangangahulugang maaari nilang hawakan ang parehong napakalamig at napakainit na mga lugar.

• Paglaban sa pagkakabukod

Ang mga konektor na ito ay may malakas na pagkakabukod, na may paglaban ng hindi bababa sa 500 megaohms (mΩ).Pinipigilan nito ang hindi kanais -nais na koryente mula sa pagtagas sa pagitan ng mga wire, na tumutulong sa signal na manatiling malinaw at malakas.

• Dielectric na may natitirang boltahe

Maaaring hawakan ng mga konektor ng RJ45 Hanggang sa 1000 volts ng koryente nang hindi masira.Makakatulong ito na maprotektahan ang network mula sa mga power surge o maikling circuit, pinapanatiling ligtas ang kagamitan.

• Pagkatugma

Gumagana sa CAT5, CAT5E, CAT6, CAT6A, CAT7, at CAT8 Ethernet cable.

• Mga rate ng paglilipat ng data

Sinusuportahan ang mga bilis mula sa 10 Mbps hanggang sa 40 Gbps, depende sa uri ng cable at kagamitan.

Mga kategorya ng cable na ginamit sa RJ45

Ang mga konektor ng RJ45 ay nagtatrabaho sa iba't ibang mga uri ng Ethernet cable, ang bawat isa ay angkop para sa mga tiyak na bilis at kapaligiran.

CAT5

Ang CAT5 ay isang mas matandang uri ng Ethernet cable at ginamit nang marami sa nakaraan.Nakatulong ito sa paglikha ng paraan ng pagkonekta namin sa mga computer at aparato ngayon.Ang mga cable ng CAT5 ay maaaring suportahan ang mga bilis ng 10 hanggang 100 megabits bawat segundo, na kung saan ay mabuti noon.Ang mga wire sa loob ay baluktot upang makatulong na mabawasan ang mga problema sa signal.Ang mga cable na ito ay ginamit sa mga bahay at tanggapan upang ikonekta ang mga computer sa internet.Ngunit ngayon, ang CAT5 ay masyadong mabagal para sa karamihan sa mga modernong pangangailangan.Ang mga mas bagong cable ay mas mabilis at mas mahusay sa paghawak ng data.Iyon ang dahilan kung bakit hindi na ginagamit ang CAT5 sa mga bagong network.Kahit na ito ay lipas na, ito ay isang malaking hakbang pasulong sa oras.

Larawan 3. CAT5

Cat5e

Ang CAT5E ay isang pinahusay na bersyon ng CAT5.Ang "E" ay nangangahulugan ng "pinahusay," na nangangahulugang mas mahusay.Ang cable na ito ay maaaring suportahan ang bilis ng hanggang sa 1 gigabit bawat segundo, na kung saan ay mas mabilis kaysa sa CAT5.Gumagana din ito nang maayos sa mahabang distansya hanggang sa 100 metro (mga 328 talampakan).Ang mga wire sa loob ay baluktot na mas magaan kaysa sa CAT5, na tumutulong upang maiwasan ang mga problema sa signal.Dahil dito, ang CAT5E ay nagbibigay ng isang mas matatag at malinaw na koneksyon.Marami pa ring ginagamit ngayon sa mga tahanan, paaralan, at maliliit na negosyo.Ito ay isang mahusay na pagpipilian kung nais mo ng isang bagay na gumagana nang maayos at hindi masyadong gastos.Marami ang gumagamit ng CAT5E para sa mga regular na aktibidad sa internet tulad ng panonood ng mga video, pag -browse sa web, o online gaming.Hindi ito ang pinakamabilis na pagpipilian ngayon, ngunit sapat na ito para sa karamihan ng mga pangangailangan.Kung nais mo ng isang solid at abot -kayang cable, ang CAT5E ay isang mahusay na pagpipilian.

Larawan 4. Cat5e

CAT6

Ang CAT6 ay isang mas mabilis na cable kaysa sa CAT5E.Maaari itong suportahan ang hanggang sa 10 gigabits bawat segundo, ngunit para lamang sa mga maikling distansya na halos 55 metro (180 talampakan).Pagkatapos nito, ang bilis ay nagsisimula na bumaba.Ang mga wire sa loob ng CAT6 ay baluktot kahit na mas mahigpit, at ang ilang mga bersyon ay may labis na plastik upang harangan ang pagkagambala.Ginagawa nitong mas malinis at mas malakas ang signal.Ang CAT6 ay isang mahusay na pagpipilian na nais ng mas mabilis na internet, lalo na sa mga maliliit na puwang tulad ng isang silid o isang maliit na opisina.Nagkakahalaga ito ng higit sa CAT5E ngunit nagbibigay ng mas mahusay na bilis at pagganap.Kung mayroon kang mas mabilis na serbisyo sa internet o magbahagi ng malalaking mga file sa pagitan ng mga computer, ang CAT6 ay tumutulong sa maraming.Hindi ito masyadong mahal at nagbibigay ng isang mahusay na halo ng bilis at halaga.

Larawan 5. CAT6

Cat6a

Ang CAT6A ay isang mas mahusay na bersyon ng CAT6.Ang "A" ay nakatayo para sa "pinalaki," na nangangahulugang napabuti.Maaari itong magpadala ng data sa 10 gigabits bawat segundo tulad ng CAT6, ngunit gumagana ito sa bilis na iyon para sa mas mahabang distansya hanggang sa 100 metro (328 talampakan).Nakatutulong ito sa mga malalaking gusali, tanggapan, o mga paaralan kung saan kailangang lumayo ang mga cable.Ang CAT6A ay mayroon ding mas malakas na kalasag, na pinoprotektahan ang signal mula sa ingay at iba pang mga wire sa malapit.Ginagawa nitong mas matatag at maaasahan ang koneksyon.Ang mga cable ng CAT6A ay mas makapal at medyo mas mahirap na yumuko, ngunit mahusay silang gumagana sa mga lugar kung saan ang bilis at distansya parehong bagay.Tumutulong din silang protektahan ang iyong network mula sa mga problema na maaaring mabagal ito.Kung nais mo ng isang mabilis, malakas, at pangmatagalang network, ang CAT6A ay isang napakahusay na pagpipilian.Ito ay nagkakahalaga ng higit sa CAT6, ngunit sulit ito para sa mas malaki o mas masigasig na network.

Larawan 6. Cat6a

CAT7

Ang CAT7 ay isang advanced na Ethernet cable.Maaari itong hawakan ang 10 gigabits bawat segundo, tulad ng CAT6A, ngunit may mas mahusay na proteksyon mula sa mga problema sa signal.Ang bawat pares ng wire sa loob ay may sariling kalasag, at may isa pang kalasag sa paligid ng buong cable.Ginagawa nitong mahusay sa mga lugar na may maraming mga wire at elektrikal na ingay, tulad ng mga silid ng server o pabrika.Ang CAT7 ay medyo mahirap gamitin dahil ito ay makapal at hindi masyadong nababaluktot, ngunit nagbibigay ito ng isang malakas, malinaw na signal.Mas mahal din ito kaysa sa CAT6A.Ang ilang mga tao ay gumagamit ng CAT7 sa bahay kung nais nila ng isang napakalakas na network, ngunit kadalasang ginagamit ito sa mga negosyo.Maaari itong gumana sa mga konektor ng RJ45 kung gumagamit ka ng tamang uri ng mga plug.Ang CAT7 ay isang mahusay na pagpipilian kung kailangan mo ng isang napaka-matatag at de-kalidad na koneksyon, lalo na kung saan maaaring magkaroon ng panghihimasok mula sa iba pang mga elektronika.

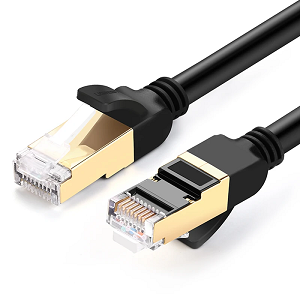

Larawan 7. CAT7

CAT8

Ang CAT8 ay ang pinakabago at pinakamabilis na Ethernet cable na gumagana sa mga konektor ng RJ45.Maaari itong ilipat ang data sa bilis ng hanggang sa 40 gigabits bawat segundo, ngunit sa mga maikling distansya lamang hanggang sa 30 metro (mga 98 talampakan).Ginagawa nitong perpekto para sa mga sentro ng data, kung saan ang mga server ay kailangang ilipat ang maraming data nang napakabilis.Ang mga cable ng CAT8 ay may napakalakas na kalasag upang maprotektahan ang signal mula sa pagkagambala.Ang mga ito ay mas makapal at mas mabibigat kaysa sa iba pang mga cable at higit na gastos.Dahil dito, karaniwang ginagamit ang mga ito sa mga lugar na talagang nangangailangan ng pinakamataas na bilis at malakas na koneksyon.Kung nais mo ang pinakamabilis na magagamit na cable ngayon at huwag isipin ang mas mataas na gastos, ang CAT8 ang pinakamahusay na pagpipilian.

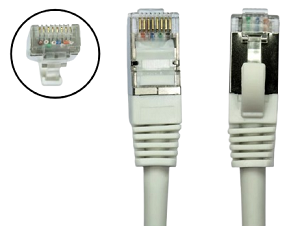

Larawan 8. CAT8

Mga uri ng mga konektor ng RJ45

Ang mga konektor ng RJ45 ay dumating sa iba't ibang mga form upang umangkop sa iba't ibang mga gamit:

Male plugs

Ito ang mga konektor na matatagpuan sa dulo ng mga cable ng Ethernet.Ginawa silang malinaw na plastik at may walong maliit na gintong pin sa loob.Ang ginto ay tumutulong na lumikha ng isang malakas na signal.Ang bawat lalaki na plug ay may isang maliit na tab na nag -click sa lugar kapag isinaksak mo ito. Ang tab na ito ay pinapanatili ang cable mula sa pagdulas.Gumagamit ka ng mga male plug upang ikonekta ang mga bagay tulad ng mga computer, modem, o mga router ng Wi-Fi sa isang network.Ito ang mga pinaka -karaniwang uri ng konektor ng RJ45 at ginagamit sa mga tahanan, paaralan, at mga tanggapan.

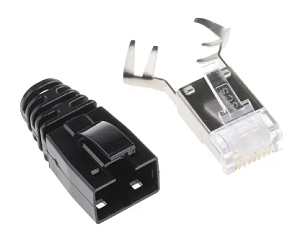

Larawan 9. MALE RJ45 Konektor (RJ45 Plug)

Babaeng jacks

Ang mga babaeng jacks ay ang mga bahagi na tumatanggap ng mga male plug.Makikita mo ang mga ito sa mga aparato tulad ng mga router, switch ng network, computer, o sa mga socket ng dingding.Mayroon silang mga springy metal contact sa loob na hawakan ang mga gintong pin ng male plug.Ginagawa nitong gumana ang koneksyon sa internet.Kapag nag -plug ka sa cable, naka -lock ito sa lugar na may isang maliit na pag -click.Ang mga babaeng jacks ay nananatili sa isang lugar, at mag -plug ka lamang kung kinakailangan.Ginagamit ang mga ito kahit saan ikonekta mo ang isang cable sa isang aparato.

Larawan 10. Babae RJ45 Connectors (RJ45 Socket)

Mga konektor na mai-install na patlang

Ang mga konektor na ito ay ginawa para sa mga mahihirap na lugar, tulad ng sa labas o sa mga pabrika.Pinoprotektahan nila ang cable mula sa alikabok, dumi, at tubig.Ang ilan ay maaaring magkasama sa pamamagitan ng kamay nang walang anumang mga espesyal na tool, na ginagawang madali itong gamitin.Maaari mo ring ihiwalay ang mga ito at muling gamitin ang mga ito kung kinakailangan.Gamitin ang mga ito kapag kailangan mong ayusin o mag -install ng mga cable sa magaspang na mga kondisyon.Mas malakas ang mga ito kaysa sa mga regular na konektor at mahusay para sa mabilis, on-the-go work.

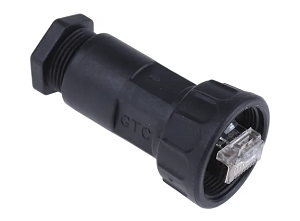

Larawan 11. Mga konektor ng RJ45

Keystone Jacks

Ang mga jacks ng Keystone ay ginagamit sa mga dingding o mga panel ng patch upang mapanatiling maayos ang mga bagay.Nag -snap sila sa mga plato ng dingding o mga kahon ng network.Ang cable ay konektado sa loob gamit ang isang espesyal na tool ng suntok.Pagkatapos nito, maaari kang mag -plug sa isang regular na Ethernet cable sa labas.Ang mga jacks ng Keystone ay ginagamit sa mga bahay at tanggapan upang lumikha ng malinis, organisadong mga sistema ng cable.

Straight-through kumpara sa mga cable ng crossover

Ang mga cable ng Ethernet ay maaaring mai-wire sa dalawang pangunahing paraan: tuwid na through o crossover.

Sa isang tuwid na cable, ang mga wire ay konektado sa parehong paraan sa magkabilang dulo.Pumunta ang pin 1 sa pin 1, pin 2 hanggang pin 2, at iba pa.Ang ganitong uri ng cable ay ginagamit upang ikonekta ang iba't ibang uri ng mga aparato, tulad ng isang computer sa isang router o isang laptop sa isang switch.Ito ang pinaka -karaniwang Ethernet cable na ginamit sa mga bahay at tanggapan.Kung ikinonekta mo lamang ang iyong computer sa internet, ito ang cable na karaniwang ginagamit mo.

Larawan 12. Straight-through kumpara sa mga cable ng crossover

Sa isang crossover cable, ang ilang mga wire ay pinalitan sa pagitan ng dalawang dulo.Pinapayagan nito ang dalawang magkakatulad na aparato na makipag -usap sa bawat isa nang direkta, tulad ng computer sa computer o lumipat upang lumipat.Ang isang dulo ay karaniwang gumagamit ng mga kable ng T568A, at ang iba pang gumagamit ng T568B.Ang switch na ito sa mga kable ay nagbibigay -daan sa data na maipadala at natanggap nang tama sa pagitan ng dalawang aparato.

Ngayon, maraming mga bagong computer, router, at switch ay may isang matalinong tampok na tinatawag na Auto-MDI/MDI-X.Pinapayagan nito ang aparato na alamin ang uri ng cable.Kaya, kung gumagamit ka ng isang tuwid na through o crossover cable, gagana pa rin ito.Ngunit kung gumagamit ka ng mga matatandang aparato o sinusubukan mong ayusin ang isang problema sa koneksyon, kapaki -pakinabang pa rin na maunawaan ang pagkakaiba sa pagitan ng dalawang uri ng cable na ito.

Crimping isang konektor ng RJ45

Upang ilakip ang isang konektor ng RJ45 sa isang cable, sundin ang isang tumpak na proseso:

1. Mag -strip tungkol sa isang pulgada ng panlabas na dyaket ng cable.

Larawan 13. Paghahati ng cable jacket

2. I -untwist ang apat na pares ng wire at ayusin ang mga ito ayon sa kulay ayon sa T568A o T568B.

Larawan 14. Untwist at pakinisin ang kawad

3. Panatilihin ang mga twists na malapit sa konektor hangga't maaari upang mabawasan ang pagkagambala.

4. Putol ang mga wire sa parehong haba, mga kalahating pulgada.

5. I -slide ang mga ito sa konektor, tinitiyak na ang bawat isa ay umabot sa pin nito at ang kaluban ay umaangkop sa loob ng likuran ng plug.

Larawan 15. Ang pagpasok ng mga wire sa plug

6. Gumamit ng isang tool na crimping upang pindutin ang mga contact ng metal ng konektor sa mga wire at i -lock ang plug.

Larawan 16. Tool ng Crimping

7. Pagkatapos ng crimping, subukan ang cable gamit ang isang network tester upang matiyak na ang lahat ng mga wire ay tama na konektado at malinis ang signal.

Larawan 17. RJ45

Karaniwang mga pagkakamali sa mga kable ng RJ45

Ang ilang mga karaniwang error ay maaaring maging sanhi ng malaking problema sa pagganap ng network:

• Mga Pamantayan sa Mixed Wiring: Ang paggamit ng T568A sa isang dulo at ang T568B sa kabilang (kung hindi mo dapat) ay maaaring maging sanhi ng cable na kumilos bilang isang crossover sa halip na isang tuwid.

• Masamang mga crimp: Ang maluwag o hindi maganda na pinindot na mga contact ay maaaring maging sanhi ng hindi matatag na koneksyon o kumpletong kabiguan.

• Masyadong labis na hindi nababago: Ang paglalantad ng sobrang kawad o pag -alis ng sobrang kaluban ay nagdaragdag ng pagkagambala.

• Pagsubok sa paglaktaw: Nang walang isang tester, mahirap mahuli ang mga isyu tulad ng mga maling akda o bukas na mga circuit.

• Ang labis na mga limitasyon ng haba: Ang paglipas ng 100 metro ay maaaring magpabagal sa signal.

• Walang kaluwagan ng pilay: Kung walang bota o suporta, ang mga konektor ay maaaring hilahin o masira.

• Masikip na bends: Ang labis na baluktot na cable ay maaaring makapinsala sa panloob na istraktura nito.

RJ45 kumpara sa mga konektor ng RJ11

Larawan 18. RJ45 kumpara sa mga konektor ng RJ11

Tampok	RJ45 Konektor	RJ11 Konektor
Pangunahing paggamit	Ethernet at high-speed data network	Mga linya ng telepono at mga koneksyon sa DSL
Bilang ng mga contact	8 Mga contact	2 hanggang 4 na mga contact
Pinakamataas na bilis	Hanggang sa 40 Gbps (Short-Range Setups)	Karaniwan sa ilalim ng 24 Mbps
Laki	Mas malaki	Mas maliit
Pagiging tugma	Hindi matanggap ang mga plug ng RJ11	Maaaring pisikal na magkasya sa mga port ng RJ45 (hindi ligtas)
Babala sa paggamit ng port	Gumamit lamang para sa mga koneksyon sa Ethernet	Maaaring makapinsala sa mga port ng RJ45 kung nakapasok
Mga uri ng cable	Cat5, cat5e, cat6, cat6a, cat7, cat8	Mga cable ng telepono (hal., Flat 2-wire o 4-wire)

Mga aplikasyon ng RJ45

Larawan 19. Mga Aplikasyon ng RJ45

Mga network ng computer

Ang mga konektor ng RJ-45 ay ginagamit sa karamihan sa mga network ng computer ngayon.Ikinonekta nila ang mga computer, server, switch, at iba pang mga aparato gamit ang mga cable ng Ethernet.Ang mga konektor na ito ay tumutulong sa data na lumipat nang mabilis at maaasahan sa pagitan ng maraming mga aparato sa mga tanggapan at mga sentro ng data.Kung sa mga maliliit na negosyo o malalaking kumpanya, ang mga konektor ng RJ-45 ay mahalaga para sa pagbuo ng malakas at organisadong network.

Koneksyon sa Internet

Ang mga konektor ng RJ-45 ay madalas na ginagamit upang ikonekta ang mga aparato sa internet.Makikita mo ang mga ito sa mga cable ng Ethernet na nag -uugnay sa mga modem, router, o lumipat sa mga computer, matalinong TV, at mga console ng laro.Mas gusto ng mga tao ang mga wired na koneksyon na ito sapagkat ang mga ito ay mas mabilis at mas matatag kaysa sa Wi-Fi, lalo na kung kinakailangan ang high-speed internet.

Mga sistema ng telepono at komunikasyon

Sa mga modernong sistema ng telepono, ang mga konektor ng RJ-45 ay tumutulong sa pagkonekta ng mga telepono na gumagamit ng internet (VoIP phone).Ang mga teleponong ito ay nagpapadala ng boses sa pamamagitan ng parehong mga cable ng Ethernet na ginamit sa mga network ng computer.Ginagawa nitong mas madali ang pag -setup at mas nababaluktot, lalo na sa mga tanggapan at mga sentro ng tawag.

Mga signal ng audio at video

Ang mga konektor ng RJ-45 ay ginagamit din upang magpadala ng mga signal ng tunog at video, lalo na sa mga system tulad ng HDBAset o HDMI na nakabase sa IP.Hinahayaan ka nitong magpadala ng mataas na kalidad na audio at video sa pamamagitan ng mga normal na cable ng Ethernet, na maaaring mas malayo kaysa sa mga cable ng HDMI.Ito ay kapaki -pakinabang sa mga lugar tulad ng mga sinehan sa bahay, mga silid ng pagpupulong, at mga digital na display.

Mga security camera

Ang mga konektor ng RJ-45 ay ginagamit sa mga sistema ng seguridad upang ikonekta ang mga IP camera sa mga recorder at monitor.Sa POE (kapangyarihan sa Ethernet), ang isang Ethernet cable ay maaaring magpadala ng parehong data at kapangyarihan sa camera.Ginagawang mas madali ang pag-install ng mga camera, kahit na sa mga hard-to-maabot na mga spot.Karaniwan ito sa mga tahanan, tanggapan, at mga negosyo.

Home Networks

Sa bahay, ang mga konektor ng RJ-45 ay nag-uugnay sa mga aparato tulad ng mga computer, printer, at mga server ng media.Para sa mga nais ng mabilis at matatag na internet tulad ng para sa paglalaro, streaming, o pagtatrabaho mula sa bahay, ang mga koneksyon sa RJ45 ay mas mahusay kaysa sa Wi-Fi dahil binabawasan nila ang pagkawala ng lag at signal.

Industriya at pabrika

Sa mga pabrika at iba pang mga pang-industriya na lugar, ang mas malakas na konektor ng RJ-45 ay ginagamit upang ikonekta ang mga makina, sensor, at mga control system.Ang mga konektor na ito ay maaaring hawakan ang mga mahihirap na kondisyon tulad ng pag -ilog, tubig, at ingay ng kuryente.Tumutulong sila na panatilihing maayos ang komunikasyon sa mga lugar kung saan maaaring mabigo ang mga regular na cable.

Mga pisikal na sukat ng mga konektor ng RJ45

Larawan 20. Mga pisikal na sukat ng mga konektor ng RJ45

Bahagi	Pagsukat	Mga detalye
Pangkalahatang haba	20.45 mm	Buong haba ng plug
Pangkalahatang lapad	11.68 mm	Pinakamalawak na bahagi ng konektor
Pangkalahatang taas	7.75 mm	Mula sa base hanggang sa itaas, kabilang ang tab na pag -lock
Makipag -ugnay sa PIN Pitch	1.00 mm	Distansya sa pagitan ng bawat isa sa 8 pin
Lapad ng lugar ng contact	9.50 mm	Lapad kung saan nakahanay ang 8 pin
Haba ng Latch (Tab)	14.8 mm	Haba ng tab na Pag -lock
Taas ng latch	2.77 mm	Gaano kalayo ang tab na dumikit mula sa katawan
Lalim ng katawan (bago ang cable)	12.32 mm	Mula sa harap ng plug hanggang sa kung saan nagsisimula ang cable
Taas ng stack	6.60 mm	Vertical size mula sa base hanggang sa itaas (hindi kasama ang latch)

Konklusyon

Ang mga konektor ng RJ45 ay isang pangunahing bahagi ng mga wired Internet at network system.Gumagamit sila ng 8 metal pin upang magpadala at makatanggap ng data at magtrabaho kasama ang maraming uri ng mga cable ng Ethernet, mula sa mga matatandang tulad ng CAT5 hanggang sa mas bago, mas mabilis na tulad ng CAT8.Ang mga konektor na ito ay malakas, madaling gamitin, at magtrabaho kasama ang maraming iba't ibang mga aparato.Mayroong iba't ibang mga uri ng mga konektor ng RJ45 na ginawa para sa mga bahay, tanggapan, at kahit na panlabas o paggamit ng pabrika.Ang pag -alam kung paano i -wire ang mga ito nang tama, crimp ang mga ito nang maayos, at maiwasan ang mga pagkakamali ay nakakatulong na mapanatili ang iyong network nang maayos.Kung nag -set up ka ng isang home network o isang malaking sistema ng opisina, ang mga konektor ng RJ45 ay isa sa pinakamahalagang tool upang maisagawa nang tama ang trabaho.
