DB9 Connector vs RS232 Protocol: Mga pangunahing pagkakaiba, kung paano sila nagtutulungan at kung paano pumili?

Ipinapaliwanag ng gabay na ito kung ano ang protocol ng DB9 at RS232, kung paano sila gumagana, at kung bakit madalas silang ginagamit.Saklaw nito ang mga bahagi at pag -andar ng konektor ng DB9, ang mga pangunahing kaalaman sa komunikasyon ng RS232, at kung paano sila makakatulong sa mga aparato na makipag -usap sa bawat isa.

Catalog

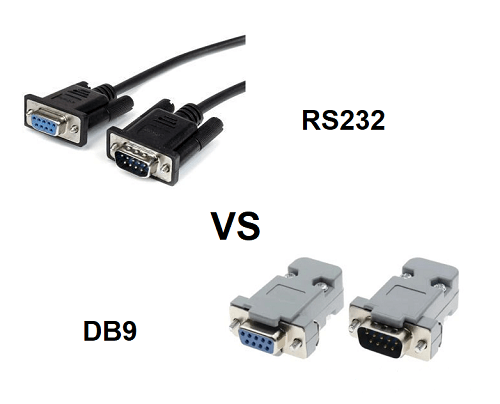

Larawan 1. DB9 vs RS232

Ano ang isang konektor ng DB9?

Ang isang konektor ng DB9 ay isang maliit, hugis na plug na ginamit upang ikonekta ang mga elektronikong aparato para sa serial na komunikasyon.Mayroon itong siyam na contact ng metal na nakaayos sa isang compact form, kasama ang bersyon ng lalaki gamit ang mga pin at ang babae gamit ang mga socket.Ang metal casing ng DB9 ay nakakatulong din na mabawasan ang pagkagambala sa signal mula sa kalapit na electronics.

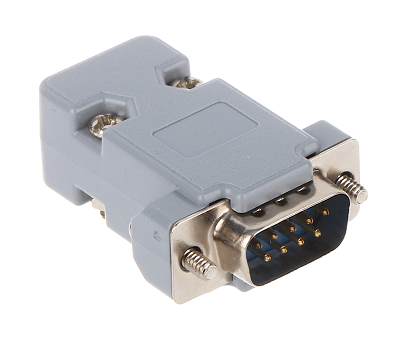

Larawan 2. DB9

Ang bawat PIN ay may isang tiyak na papel sa serial na komunikasyon, kabilang ang pagpapadala at pagtanggap ng data, pamamahala ng control control, at katayuan ng pagsuri sa aparato.Ang konektor ay maaaring mai -mount sa iba't ibang mga orientation, alinman sa tuwid o sa isang tamang anggulo, na ginagawang madali upang magkasya sa masikip na mga puwang sa mga circuit board o kagamitan.Ang mga konektor ng DB9 ay karaniwang matatagpuan sa mga pang -industriya na makina, mga sistema ng computer ng legacy, at naka -embed na electronics.

Ano ang protocol ng RS232?

Ang RS232 ay isang pamantayan sa komunikasyon na nagbibigay -daan sa mga aparato na makipagpalitan ng data sa mga serial na koneksyon.Ito ay binuo upang lumikha ng isang karaniwang paraan para sa mga computer (DTE) at mga peripheral tulad ng mga modem (DCE) upang magpadala at makatanggap ng impormasyon.Tinukoy ng protocol kung paano ipinapadala ang mga signal, kung ano ang mga antas ng boltahe ay kumakatawan sa data, at kung paano nakaayos ang mga konektor.

Gumagamit ang RS232 ng positibo at negatibong antas ng boltahe upang kumatawan sa mga binary state.Ang isang lohika 0 ay karaniwang sa pagitan ng +3V at +15V, habang ang isang lohika 1 ay nasa pagitan ng -3V at -15V.Dahil hindi ito nangangailangan ng isang ibinahaging orasan, gumagana ito nang walang pag -asa.Ang bawat packet ng data ay nagsasama ng isang panimulang bit, isang pangkat ng mga data bits (karaniwang 7 o 8), isang opsyonal na pagkakapare -pareho para sa pangunahing pagtuklas ng error, at isa o higit pang mga paghinto ng mga piraso.

Isang aparato lamang ang maaaring magpadala at ang isa ay maaaring makatanggap sa bawat linya, kaya ang RS232 ay pinakamahusay para sa direkta, point-to-point na komunikasyon.Kasama rin dito ang mga linya ng control tulad ng RTS, CTS, DSR, at DTR upang pamahalaan ang daloy ng data.Ang protocol na ito ay malawakang ginagamit sa mga sistemang legacy at pang -industriya dahil madaling ipatupad at maaasahan sa mga kinokontrol na kapaligiran.

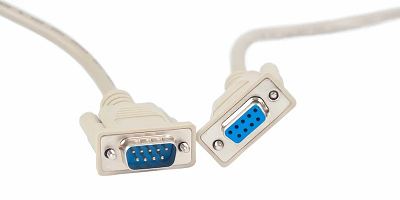

Larawan 3. RS232

Mga tampok ng DB9 at RS232

Kategorya	Konektor ng DB9	RS232 Protocol
Uri ng konektor	D-subminiature, 9-pin (madalas na tinatawag na DE-9).	Hindi isang pisikal na konektor mismo, na ipinatupad gamit ang mga konektor Tulad ng DB9.
Bilangin ng pin	9 pin	9 pin
Pin pitch	2.77 mm	Mga tugma sa DB9 Connector Pitch.
Lapad ng konektor	31.8 mm	Nakasalalay sa DB9 o iba pang interface connector na ginamit.
Proteksyon ng Surge	Built-in na pagsugpo sa pagsulong gamit ang high-speed avalanche diode; Mga Ground ng Labis na Boltahe.	Hindi tinukoy ng protocol ang proteksyon;umaasa sa pisikal na layer o Konektor para sa pag -iwas sa pag -surge.
Proteksyon ng Chassis	May kasamang proteksyon para sa d-shell chassis ground.	Hindi tinukoy sa protocol;umaasa sa disenyo ng konektor tulad ng DB9.
Pagbabalik -tanaw	Katugma sa kapwa lalaki at babae na bihag na port dahil sa Babaligtad na pag -mount ng hardware.	Ang pagbabalik ay nakasalalay sa uri ng konektor na ginamit, hindi likas sa RS232.
Konstruksyon	Madalas na may kasamang metal na kalasag para sa pagsugpo sa EMI (hanggang sa 85%) at Masungit na disenyo ng anti-misplug clip.	Ang mga cable hoods ay karaniwang hinuhubog ng mga thumbccrews;Malakas na konstruksyon Tumutulong sa pangmatagalang katatagan.
Tibay	Mataas na mekanikal na pagbabata, outlasts plastic connectors tulad ng RJ45 sa pamamagitan ng higit sa 3 × sa mga siklo ng pagpasok.	Ang protocol mismo ay walang rating ng mekanikal;Ang tibay ay nakasalalay sa Ang pagpapatupad ng hardware.
Saklaw ng boltahe	Hindi tinukoy ng DB9, boltahe na tinutukoy ng protocol ng RS232 at Disenyo ng Hardware.	± 3V hanggang ± 15V antas ng pag -sign, mapagparaya sa elektrikal na ingay at Emi.
Bilis (rate ng data)	Hindi tinukoy sa DB9;Nakasalalay sa pagsasaayos ng RS232.	Standard na bilis hanggang sa 20 kbps;Ang mas mababang bilis ay nagbibigay -daan sa mas mahabang cable haba.
Paglaban ng EMI	Mataas na pagtutol dahil sa metal na kalasag at grounded chassis.	Ang mga antas ng boltahe ng RS232 ay matatag laban sa EMI, lalo na sa Mga pang -industriya na kapaligiran.
Karaniwang mga pin ng signal	Pin 2 = RXD, PIN 3 = TXD (Karaniwang paggamit ng RS232 sa DB9).	Ang mga tungkulin ng signal ay tinukoy sa karaniwang mga rs232 pinout at naitugma sa pagsasaayos ng DB9.

RS232 DB9 pinout function

Ang RS232 pinout na ipinakita sa ibaba ay para sa isang konektor ng DB9, na karaniwang ginagamit para sa serial na komunikasyon.Ang bawat pin ay may isang tukoy na pag -andar, tulad ng inilarawan sa sumusunod na listahan.

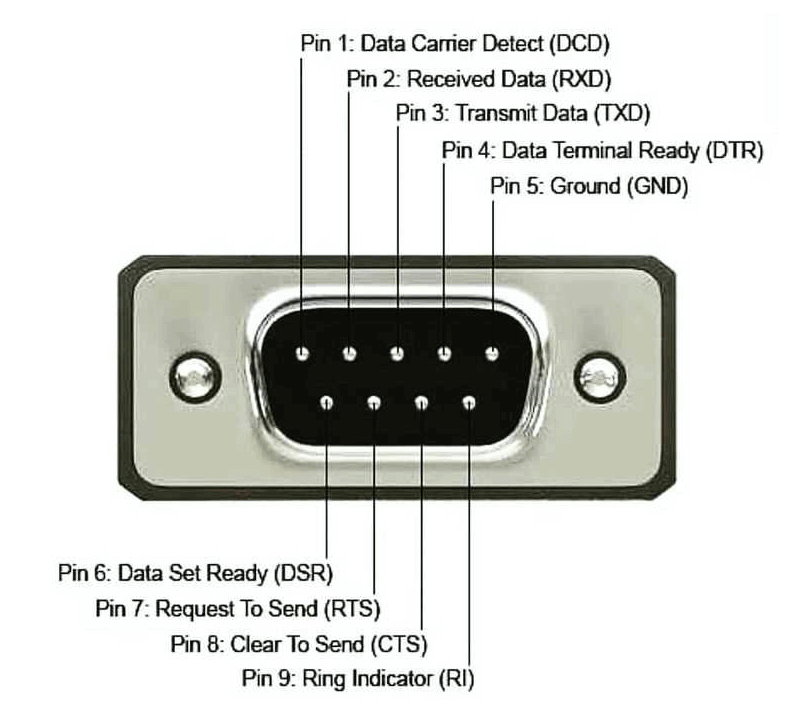

Larawan 4. RS232 DB9 Pinout Diagram

• Pin 1: Data Carrier Detect (DCD)

Nakita kung ang modem ay konektado sa isang gumaganang linya ng telepono o signal ng carrier.

• Pin 2: Natanggap na Data (RXD)

Nagdadala ng data na natanggap mula sa konektadong aparato (input sa DTE).

• Pin 3: Magpadala ng Data (TXD)

Nagdadala ng data na ipinadala sa konektadong aparato (output mula sa DTE).

• Pin 4: Handa ng Data Terminal (DTR)

Mga senyales na handa na ang aparato upang makipag -usap.

• Pin 5: Ground (GND)

Karaniwang sanggunian sa lupa para sa lahat ng mga signal.

• Pin 6: Handa ng Data Set (DSR)

Ay nagpapahiwatig na ang modem ay handa na upang makipag -usap.

• Pin 7: Humiling na Magpadala (RTS)

Nag -signal ng isang kahilingan upang simulan ang paghahatid ng data.

• Pin 8: I -clear upang ipadala (CTS)

Kinikilala ang RTS at pinapayagan ang paghahatid ng data.

• Pin 9: Ring Indicator (RI)

Nagpapahiwatig ng isang papasok na tawag sa isang modem.

Paano nagtutulungan ang DB9 at RS232?

Paano nagpapatakbo ang konektor ng DB9?

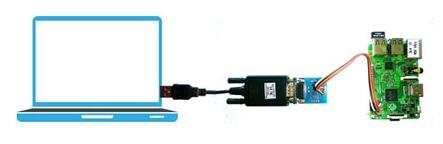

Larawan 5. DB9 Working Diagram

Ang DB9 ay nagsisilbing interface kung saan ipinadala at natanggap ang mga serial signal.Ang bawat pin ay may isang tinukoy na layunin halimbawa, pagpapadala (TXD), pagtanggap (RXD), o pagkontrol ng daloy (RTS, CTS, atbp.).Kapag konektado ang dalawang aparato, ang kanilang mga pin ay lumikha ng mga direktang landas ng signal.Ang isang tuwid na through cable na mga link na kaukulang mga pin para sa mga koneksyon sa DTE-to-DCE.Para sa mga pag-setup ng DTE-to-DTE, ang isang null-modem cable ay muling nag-aayos ng mga kable.

Ang mga signal ng RS232 ay naglalakbay sa mga pin ng DB9.Ang mga negatibong boltahe ay kumakatawan sa lohika 1, at ang mga positibong boltahe ay nagpapahiwatig ng lohika 0. Ang isang ibinahaging ground pin ay nagpapanatili ng mga sanggunian sa signal na nakahanay.Upang maiwasan ang mga pag -aaway ng data, ipinapahiwatig ng mga linya ng control kung kailan handa ang bawat aparato na magpadala o makatanggap.

Para sa mga pangunahing gawain, ang TXD, RXD, at GND ay maaaring magamit.Higit pang mga advanced na pag -setup ay gumagamit ng lahat ng siyam na pin upang mapanatili ang malinaw na komunikasyon.Kung naka -install nang permanente o pansamantalang ginamit, ang mga konektor ng DB9 ay nananatiling isang maaasahang pagpipilian.

Paano nagpapadala ng data ang RS232?

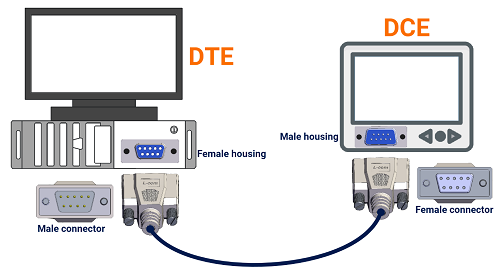

Larawan 6. RS232 Working Diagram

Nagpapadala ang data ng RS232 gamit ang isang mahusay na tinukoy na istraktura.Ang bawat byte ay naka -frame sa pamamagitan ng isang panimulang bit, data bits, isang opsyonal na pagkakapare -pareho, at itigil ang mga piraso.Pinapayagan ng format na ito ang pagtanggap ng aparato na manatili sa pag -sync sa paghahatid kahit na walang ibinahaging orasan.

Karaniwan, ang linya ay nakaupo sa isang negatibong boltahe (Logic 1).Kapag ipinadala ang data, lumilipat ito sa isang positibong boltahe (Start bit), pagkatapos ay ihahatid ang mga bits ng data mula sa hindi bababa sa pinaka makabuluhan.Ang stop bit ay ibabalik ang linya sa idle.

Ang RS232 ay gumagana nang maayos para sa mga maikling distansya na karaniwang hanggang sa 50 talampakan.Gumagamit ito ng mas mataas na boltahe kaysa sa TTL, na tumutulong na mabawasan ang epekto ng ingay ng kuryente.Gayunpaman, ang mga limitasyon ng bilis at distansya nito ay ginagawang hindi gaanong angkop para sa malaki o high-speed network.

Mga kahalili sa DB9 at RS232

Mga kahalili sa konektor ng DB9

Alternatibo	Paglalarawan	Kalamangan	Mga Aplikasyon
DB25	Isang mas malaking konektor ng D-sub na may 25 pin, na orihinal na ginamit sa RS-232	Higit pang mga pin ang pinapayagan para sa buong RS-232 signal	Mga printer ng legacy, modem
RJ45	8p8c modular connector na ginamit sa Ethernet at kung minsan ay serial komunikasyon	Compact, malawak na ginagamit, madaling mag -crimp	Mga port ng Cisco Console, Kagamitan sa Pang -industriya
USB (Type-A/B/Micro/Type-C)	Universal serial bus, na ginamit para sa mga modernong koneksyon sa serial	Ang mainit na swappable, sumusuporta sa mas mataas na bilis, malawak na katugma	USB-to-serial converters, modernong peripheral
Mini-Din	Mas maliit na bilog na konektor, kung minsan ay ginagamit para sa mga serial port	Compact, secure na koneksyon	Mga Keyboard, Kagamitan sa Pang -industriya
Mga bloke ng terminal ng Phoenix	Screw terminal block para sa mga serial signal	Walang paghihinang o crimping, madaling pag -install ng patlang	Mga Sistema ng Kontrol sa Pang -industriya
Mga konektor ng M12	Rugged Circular Connectors na ginamit sa malupit na mga kapaligiran	Hindi tinatagusan ng tubig, lumalaban sa panginginig ng boses	Factory Automation, Robotics

Mga kahalili sa protocol ng RS-232

Alternatibo	Mga pangunahing tampok	Kalamangan	Mga Aplikasyon
RS-485	Pagkakaiba-iba ng pag-sign, sumusuporta sa multi-drop	Mas mahabang distansya (~ 1200m), mas mataas na bilis, lumalaban sa ingay	Pang -industriya Automation, Modbus Networks
RS-422	Tulad ng RS-485 ngunit point-to-point	Mataas na bilis, pangmatagalan, mababang ingay	CNC machine, pagkuha ng data
USB	Universal Serial Bus	Plug-and-play, mataas na bilis, pag-aampon ng masa	Mga elektronikong consumer, PC, mobile
Maaari (Controller Area Network)	Multi-master bus para sa real-time control	Malakas, real-time, multi-node	Automotiko, kontrol sa industriya
Ethernet (TCP/IP)	Network Protocol Suite sa RJ45	Napakataas na bilis, nasusukat, naka -network	LANS, IoT, PLC, naka -embed na mga system
I2C	Serial bus na may mga naka -address na aparato	Simple, mababang bilang ng pin, maraming mga aparato	Mga naka -embed na system, sensor
SPI	High-speed full-duplex protocol	Mabilis, simpleng komunikasyon ng master-alipin	Microcontroller peripheral
Bluetooth / Wi-Fi	Wireless serial data	Walang mga cable, remote access	Mga mobile na aparato, naka -embed na mga wireless module

Pagpili sa pagitan ng DB9 at RS232

Bagaman ang DB9 at RS232 ay madalas na binanggit nang magkasama, hindi sila pareho.Ang RS232 ay isang pamantayan sa komunikasyon o protocol, tinukoy nito kung paano nagpapadala at tumatanggap ng data ang dalawang aparato gamit ang mga signal ng elektrikal.Ang DB9, sa kabilang banda, ay isang uri ng konektor, isang piraso ng pisikal na hardware na may 9 na mga pin na ginamit upang magkasama ang mga aparato.

Isipin ito tulad nito: Ang RS232 ay ang wika, at ang DB9 ay ang plug na tumutulong sa mga aparato na magsalita ng wikang iyon.

Kapag pumipili sa pagitan nila, hindi ka nagpapasya ng "alinman/o" sa tradisyonal na kahulugan.Sa halip, nagpapasya ka kung ang isang konektor ng DB9 ay ang tamang pisikal na interface para sa iyong komunikasyon na nakabase sa RS232.Narito ang ilang mga bagay na dapat isaalang -alang:

• Pagkatugma sa mga aparato ng RS232

Kung ang iyong mga aparato ay idinisenyo upang makipag -usap gamit ang RS232, kung gayon ang paggamit ng isang konektor ng DB9 ay madalas na ang pinakamadaling pagpipilian.Ito ay isang malawak na kinikilalang pamantayan, lalo na sa mga sistema ng legacy, pang-industriya na kagamitan, mga aparato na point-of-sale, at mas matandang PC.Ang mga konektor ng DB9 ay tumutugma sa layout ng signal ng RS232 at madalas na binuo sa mga aparato na gumagamit ng RS232.

• Mga hadlang sa pisikal at disenyo

Ang mga konektor ng DB9 ay medyo compact, ngunit sa ilang mga kaso tulad ng mga handheld na aparato, mga instrumento sa medikal, o mga naka -embed na system kahit na mas maliit na mga konektor ay maaaring kailanganin.Kung kinakailangan ang pag-save ng puwang, maaari mong isaalang-alang ang isang miniature na RS232 na katugmang konektor o lumipat sa ibang protocol nang buo.

• Mga kadahilanan sa kapaligiran

Sa mga malupit na kapaligiran tulad ng paggawa ng sahig, kagamitan sa labas, o mga aplikasyon ng automotiko, ang mga karaniwang konektor ng DB9 ay maaaring hindi sapat na masungit.Sa mga kasong iyon, maaaring gusto mo ng isang mas matibay, selyadong konektor na sumusuporta pa rin sa pag -sign ng Rs232.

• Mga pangangailangan sa pagganap

Ang RS232 ay simple at maaasahan ngunit may mga limitasyon: sinusuportahan lamang nito ang mga maikling distansya (karaniwang hanggang sa 15 metro).Ito ay dinisenyo para sa paghahatid ng data ng mababang bilis.Nag-uugnay lamang ito ng dalawang aparato (point-to-point).Kung ang iyong aplikasyon ay nangangailangan ng mas mataas na bilis, mas mahaba ang cable na tumatakbo, o maraming mga koneksyon sa aparato, ang RS232 (at samakatuwid ang DB9) ay maaaring hindi sapat.Sa ganitong mga kaso, isaalang -alang ang mga mas bagong teknolohiya tulad ng USB, RS485, o Ethernet, na nag -aalok ng mas mahusay na pagganap at higit na kakayahang umangkop.

• Pamana kumpara sa mga modernong sistema

Para sa mga matatandang sistema, ang pagdikit sa RS232 at DB9 ay nagsisiguro ng pagiging tugma nang walang labis na adaptor o mga convert.Para sa mga bagong disenyo, gayunpaman, maaari mong tanungin kung ang RS232 ay pa rin ang pinakamahusay na pagpipilian.Ang mga mas bagong sistema ay madalas na laktawan ang DB9 na ganap na pabor sa mas modernong mga konektor at pamantayan sa komunikasyon.

Mga kalamangan at mga limitasyon ng DB9 at RS232

Mga kalamangan at mga limitasyon ng DB9

Kalamangan	Mga limitasyon
Simple at maaasahang disenyo	Medyo malaki sa pisikal na sukat
Malawak na magagamit at madaling mapagkukunan	Maaaring madaling kapitan ng pagsusuot o pinsala kung hindi maayos na protektado
Siyam na pin ang sumusuporta sa buong saklaw ng serial na komunikasyon (data at kontrolin)	Maaaring maluwag nang walang pag -lock ng mga turnilyo
Madaling magtrabaho para sa pag -setup at pagpapanatili	Limitadong pagganap dahil sa RS232 protocol (bilis at distansya mga hadlang)
Angkop para sa maraming mga pang -industriya at diagnostic na aplikasyon
Ang mga accessory (hal., Mga kanang ang anggulo ng adaptor, USB converters) ay nagpapaganda Versatility
Solid na pagpipilian sa masungit na kapaligiran kung saan ang bilis ay hindi tuktok priyoridad

RS232 Mga Bentahe at Limitasyon

Kalamangan	Mga limitasyon
Simple at mahusay na suportado	Sinusuportahan lamang ang point-to-point na komunikasyon (isang nagpadala, isa tatanggap)
Gumagana sa pangunahing hardware	Mababang bilis ng paghahatid ng data
Nangangailangan ng maliit na software overhead	Limitadong distansya nang walang mga boosters ng signal
Ang malawak na saklaw ng boltahe ay tumutulong na pigilan ang ingay (kapaki -pakinabang sa pang -industriya mga kapaligiran)	Mahina sa mga patak ng boltahe at mga de -koryenteng mismatches
Magastos at maaasahan para sa simple, maaasahang mga gawain	Walang built-in na suporta para sa kumplikadong networking o pagwawasto ng error
	Kadalasan ay nangangailangan ng mga karagdagang sangkap upang tumugma sa mga antas ng signal

Nangungunang mga tagagawa ng DB9 at RS232

Ang Tripp Lite ay isang pangunahing tagapagbigay ng mga cable ng DB9, adaptor, at mga konektor na protektado ng pag-surge.Ang kanilang mga produkto ay itinayo para sa hinihingi na paggamit, na may mga tampok tulad ng kalasag at mga contact na ginto.Ang iba pang mga pinagkakatiwalaang tatak ay kinabibilangan ng Molex, Amphenol, TE koneksyon, at Hirose Electric.Nag -aalok ang mga kumpanyang ito ng mga sangkap ng DB9 para sa paggamit ng OEM, madalas na may mga pagpipilian sa pagpapasadya para sa mga pang -industriya na kapaligiran.

Ang RS232 ay hindi ibinebenta bilang isang nakapag -iisang produkto, ito ay isang protocol na ipinatupad gamit ang mga chips.Ang mga kumpanya tulad ng Texas Instruments, Analog Device, at Maxim Integrated ay gumawa ng mga transceiver na kinakailangan upang mai -convert ang mga antas ng boltahe at hawakan ang pag -sign.Ang serye ng MAX232 ay isa sa mga pinakatanyag na pamilya ng chip para sa komunikasyon ng RS232.Gumagawa din ang FTDI ng mga tulay na chips na hayaan ang mga port ng USB na gumana sa mga aparato ng RS232.Ang iba pang mga kumpanya tulad ng Renesas at Mornsun ay nagbibigay ng mga transceiver ng mga tampok tulad ng paghihiwalay at tibay ng pang-industriya.Ang mga chips na ito ay ginagamit sa mga router, mga tool sa lab, medikal na gear, at iba pang kagamitan na nangangailangan ng matatag na mga link sa serial.

Konklusyon

Ang mga konektor ng DB9 at ang RS232 protocol ay kapaki -pakinabang pa rin para sa simple, maaasahang komunikasyon sa pagitan ng mga aparato.Ang DB9 ay ang plug na nag -uugnay sa hardware, at ang RS232 ay ang pamamaraan na ginagamit nila upang magpadala ng data.Nagtatrabaho sila nang maayos sa mga matatandang computer, machine ng pabrika, mga tool sa lab, at iba pang mga sistema kung saan hindi kinakailangan ang mabilis o kumplikadong mga koneksyon.Habang ang mga bagong teknolohiya tulad ng USB at Ethernet ay mas mabilis at mas moderno, ang DB9 at RS232 ay pinili pa rin para sa kanilang pagiging simple, lakas, at malawak na suporta.Ang pagpili ng tamang pagpipilian ay nakasalalay sa laki, kapaligiran ng iyong system, mga pangangailangan ng bilis, at gumagamit ito ng luma o bagong kagamitan.
