XC2V500-5FGG456C Mga Detalye at Paggamit ng Programmable Logic Device

Malinaw na makikita mo kung paano umaangkop ang XC2V500-5FGG456C sa mga tunay na disenyo ng hardware at kung bakit ito ginamit sa maraming system.Nakikita mo kung paano nagtutulungan ang mga mapagkukunan ng lohika, memorya, at istruktura ng I/O nito upang pangasiwaan ang mga gawain sa kontrol at data sa isang chip.Nakakatulong sa iyo ang layout, istilo ng package, at operating range na maunawaan kung saan ito pinakamahusay na gumagana.Sa pamamagitan ng paglalakad sa mga feature, arkitektura, at mga application, mabilis mong mahuhusgahan kung tumutugma ang FPGA na ito sa pagganap, flexibility, at mga pangangailangan sa layout ng iyong susunod na disenyo.

Catalog

Pangkalahatang-ideya ng XC2V500-5FGG456C

Ang XC2V500-5FGG456C ay isang programmable logic device na idinisenyo upang suportahan ang kumplikadong digital control at mga gawain sa paghawak ng data sa loob ng mga naka-embed na system.Nagbibigay-daan ito sa flexible na configuration ng hardware, na nagpapagana ng maramihang logic function na maipatupad sa isang chip.Ang device ay nag-aalok ng balanse ng logic capacity, operating speed, at input output availability, na sumusuporta sa mga compact board layout.Ang istraktura nito ay tumatanggap ng parallel processing at maaasahang koordinasyon ng signal sa mga konektadong bahagi.Ang bahaging ito ay karaniwang ginagamit sa mga kagamitang pangkomunikasyon, mga platform ng kontrol sa industriya, at mga naka-embed na sistema ng pagproseso kung saan kinakailangan ang kakayahang umangkop at matatag na operasyon.Naghahanap ng XC2V500-5FGG456C?Makipag-ugnayan sa amin para tingnan ang kasalukuyang stock, oras ng pag-lead, at pagpepresyo.

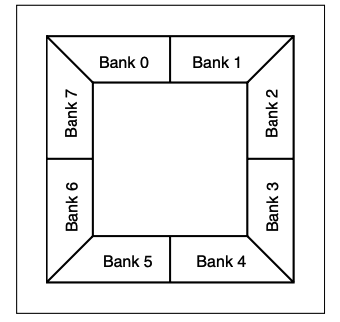

I/O Banks ng XC2V500-5FGG456C

Nakaayos bilang tuluy-tuloy na singsing sa paligid ng central logic area, hinahati ng istraktura ang perimeter ng device sa walong natatanging I/O na bangko na may label na Bank 0 hanggang Bank 7. Ang bawat bangko ay nagpapangkat ng isang set ng mga pin na nagbabahagi ng mga karaniwang electrical setting at reference na boltahe, na nagpapagana ng maraming I/O na pamantayan sa loob ng parehong device.Ang tuktok na view ay sumasalamin sa pisikal na pagkakalagay na ginagamit sa mga pakete ng wire bond, na may mga bangko na ipinamahagi sa lahat ng panig upang suportahan ang balanseng pagruruta at pare-parehong pamamahagi ng kuryente sa buong FPGA.

XC2V500-5FGG456C CAD na Modelo

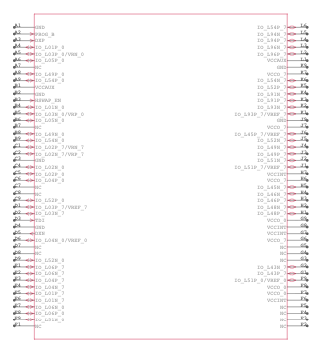

XC2V500-5FGG456C Simbolo

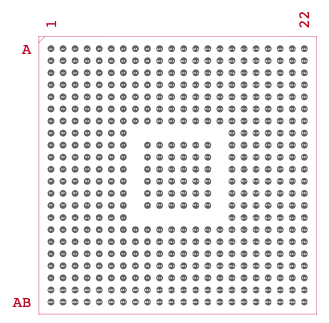

XC2V500-5FGG456C Footprint

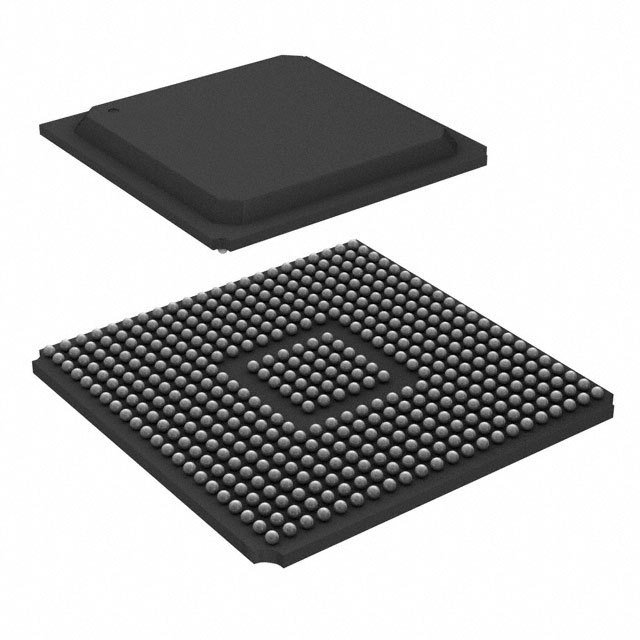

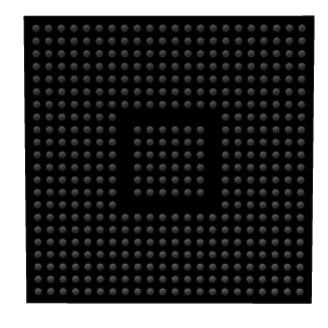

XC2V500-5FGG456C 3D na Modelo

Mga tampok ng XC2V500-5FGG456C

Nako-configure na Logic Capacity

Kasama sa device ang 768 configurable logic blocks na nagbibigay-daan sa flexible na pagpapatupad ng mga custom na digital function.Ang mga bloke na ito ay maaaring isaayos upang suportahan ang mga gawaing kontrol, pangangasiwa ng data, at koordinasyon ng signal sa loob ng iisang programmable na istraktura.Ang kakayahang umangkop na ito ay nagbibigay-daan sa maramihang mga tungkulin ng lohika na pagsamahin nang hindi nagdaragdag ng hiwalay na mga bahagi.

Densidad ng System Gate

Sa tinantyang kapasidad na 500,000 system gate, sinusuportahan ng device ang katamtamang kumplikadong mga digital na disenyo.Ang antas ng density na ito ay nagbibigay-daan sa mga designer na isama ang processing logic, state control, at interface handling sa isang device, na binabawasan ang pangkalahatang pagiging kumplikado ng board.

Sa Mga Mapagkukunan ng Chip Memory

Nagbibigay ang device ng 589,824 bits ng internal memory para sa pansamantalang pag-iimbak ng data at pag-buffer.Sinusuportahan nito ang built in na memorya sa pamamahala ng daloy ng data at binabawasan ang pag-asa sa mga external na memory device, na tumutulong na gawing simple ang mga layout ng system.

Programmable Input at Output Support

May kabuuang 264 na programmable input at output pin ang available para sa pagkonekta ng mga panlabas na signal.Ang mga pin na ito ay nagbibigay-daan sa device na mag-interface sa isang malawak na hanay ng mga bahagi ng system habang sinusuportahan ang flexible na pagtatalaga ng signal.

Saklaw ng Boltahe ng Core Supply

Gumagana ang core sa loob ng saklaw ng boltahe na 1.425 V hanggang 1.575 V. Sinusuportahan ng hanay na ito ang matatag na panloob na operasyon habang umaayon sa mababang boltahe na mga kinakailangan ng digital system.

Saklaw ng Operating Temperatura

Ang tinukoy na hanay ng temperatura ng junction na 0°C hanggang 85°C ay nagbibigay-daan sa pare-parehong pagganap sa mga kinokontrol na kapaligiran.Ang hanay na ito ay nababagay sa mga naka-embed na system na ginagamit sa komersyal at magaan na mga setting ng industriya.

Uri ng Package at Densidad ng Pin

Nakalagay ang device sa isang 456 ball fine pitch ball grid array package.Sinusuportahan ng package na ito ang mataas na pin density habang pinapanatili ang isang compact footprint na angkop para sa space constrained designs.

Compatibility ng Surface Mount Assembly

Sinusuportahan ng surface mount package ang mga awtomatikong proseso ng pagpupulong.Ginagawa nitong angkop ang device para sa mga modernong naka-print na circuit board na nangangailangan ng mataas na density ng bahagi at paulit-ulit na pagkakalagay.

XC2V500-5FGG456C Mga Teknikal na Detalye

Katangian ng Produkto	Halaga ng Katangian
Manufacturer	AMD Xilinx
Boltahe - Supply	1.425V ~ 1.575V
Kabuuang Mga Bit ng RAM	589824
Package ng Supplier ng Device	456-FBGA (23x23)
Serye	Virtex®-II
Package / Case	456-BBGA
Package	Tray
Operating Temperatura	0°C ~ 85°C (TJ)
Bilang ng mga LAB/CLB	768
Bilang ng I/O	264
Bilang ng Gates	500000
Uri ng Pag-mount	Ibabaw na Mount
Batayang Numero ng Produkto	XC2V500

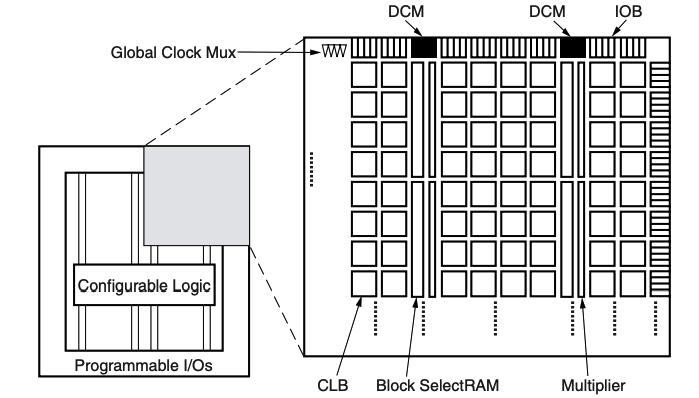

Pangkalahatang-ideya ng Arkitektura ng XC2V500-5FGG456C

Nakaayos bilang isang hugis-parihaba na tela, ang panloob na layout ay binubuo ng mga paulit-ulit na column ng configurable logic blocks na bumubuo sa pangunahing logic array, na may nakalaang vertical na mga column ng block SelectRAM at mga multiplier ng hardware na inilagay sa mga regular na pagitan upang suportahan ang memory storage at mga operasyon ng arithmetic.Ang mga bloke ng input at output ay nakahanay sa mga panlabas na gilid ng istraktura, na nagbibigay ng mga programmable na koneksyon sa pagitan ng panloob na lohika at panlabas na mga pin.Ang mga bloke ng digital clock manager ay nakaposisyon malapit sa tuktok na gilid at interface sa mga global clock multiplexer at routing network na sumasaklaw sa device, na nagpapagana ng naka-synchronize na pamamahagi ng orasan sa buong logic, memory, at multiplier na mapagkukunan.Ang organisasyon ay nagpapakita ng balanseng pamamahagi ng programmable logic, naka-embed na mapagkukunan, at clocking infrastructure sa loob ng FPGA.

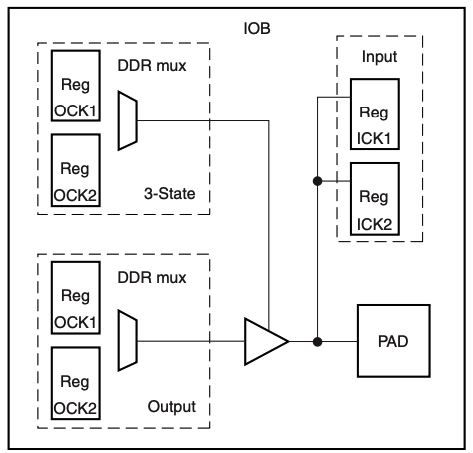

IOB Block ng XC2V500-5FGG456C

Nakabalangkas sa paligid ng isang I/O pad, isinasama ng block ang magkahiwalay na input at output path na may anim na internal storage register na sumusuporta sa flexible na pagkuha at paglulunsad ng data.Ang dalawang input register na may label na ICK1 at ICK2 ay nagbibigay-daan sa mga papasok na signal na ma-sample sa magkaibang mga gilid ng orasan, na nagpapagana ng double data rate na operasyon.Sa bahagi ng output, ang mga ipinares na register na OCK1 at OCK2 ay nagpapakain ng DDR multiplexer na pumipili ng data batay sa clocking, na sinusundan ng tatlong state control stage na namamahala sa output enable behavior.Ang shared internal routing ay nagkokonekta sa parehong input at output logic sa pad, na nagbibigay-daan sa block na ma-configure para sa input, output, o bidirectional na operasyon habang sinusuportahan ang mga nakarehistro at DDR signaling mode.

Mga aplikasyon ng XC2V500-5FGG456C

Naka-embed na Digital System

Ang XC2V500-5FGG456C ay ginagamit sa mga naka-embed na digital system na nangangailangan ng flexible logic para sa kontrol, pagsubaybay, at koordinasyon ng data.Nagbibigay-daan ang programmable structure nito na maisaayos o mapalawak ang mga function ng system nang walang mga pagbabago sa hardware, na sumusuporta sa mahabang mga lifecycle ng produkto.

Industrial Automation at Control Equipment

Sa mga industrial control platform, sinusuportahan ng device ang timing control, signal sequencing, at mga gawain sa paghawak ng data.Nakakatulong itong pamahalaan ang mga pakikipag-ugnayan sa pagitan ng mga sensor, actuator, at controller, na nagbibigay-daan sa stable na operasyon sa mga system na patuloy na tumatakbo.

Telecommunications Infrastructure Hardware

Ginagamit ng kagamitan ng telekomunikasyon ang device upang pamahalaan ang pagruruta ng data, paghawak ng protocol, at koordinasyon ng interface.Sinusuportahan ng logic capacity nito ang mga parallel processing path na tumutulong na mapanatili ang tuluy-tuloy na daloy ng data sa hardware ng network.

Aerospace at Defense Electronic System

Inilapat ang device sa aerospace at defense electronics kung saan kinakailangan ang predictable logic behavior at structured signal control.Sinusuportahan nito ang pagpoproseso at pagkontrol ng mga function sa mga system na gumagana sa ilalim ng tinukoy na mga pamantayan sa kapaligiran at pagiging maaasahan.

Medikal na Diagnostic at Monitoring Equipment

Sa mga medikal na device, sinusuportahan ng XC2V500-5FGG456C ang pagkuha ng data, control logic, at koordinasyon ng signal.Ang pagiging programmable nito ay nagbibigay-daan sa mga taga-disenyo ng system na maiangkop ang functionality sa mga partikular na kinakailangan sa pagsubaybay at diagnostic.

Automotive Electronics at Control Module

Ginagamit ng mga automotive control module ang device para sa pamamahala ng signal, control sequencing, at mga gawain sa pagproseso ng data.Sinusuportahan nito ang pagsasama-sama ng maramihang mga function ng kontrol sa loob ng iisang programmable na platform, na tumutulong na bawasan ang bilang ng mga bahagi.

XC2V500-5FGG456C Mga Kalamangan at Kahinaan

Mga kalamangan

• Sinusuportahan ng mataas na logic density ang kumplikadong digital control at paghawak ng data

• Ang malaki sa chip memory ay nagbibigay-daan sa panloob na buffering ng data at pansamantalang imbakan

• Sinusuportahan ng reconfigurable na istraktura ang muling paggamit sa iba't ibang disenyo ng system

• Ang mataas na bilang ng mga input at output pin ay nagbibigay-daan sa koneksyon sa maraming interface

• Ang matatag at mahusay na katangian na arkitektura ay sumusuporta sa predictable na operasyon

Mga disadvantages

• Mas mataas na paggamit ng kuryente kumpara sa mga pinakabagong programmable logic device

• Limitadong compatibility sa modernong high speed interface standards

• Mas malaking pisikal na bakas ng paa kumpara sa mga mas bagong alternatibong mababa ang kuryente

• Naiiba ang development environment sa kasalukuyang mga programmable logic platform

XC2V500-5FGG456C Mga Alternatibo

Numero ng Bahagi	Manufacturer	Mga Pangunahing Tampok	Gamitin ang Case/Notes
XC2V500-5FGG256C	AMD Xilinx	Virtex-II FPGA na may humigit-kumulang 500k na gate ng system, katamtamang densidad ng logic, at balanseng bilang ng I/O, na inaalok sa isang compact na FGG256 BGA package.	Angkop para sa mga mid-range na disenyo ng FPGA kung saan limitado ang espasyo ng board, tulad ng naka-embed na pagproseso, kontrol sa industriya, at mga interface ng komunikasyon.
XC2V500-4FGG456C	AMD Xilinx	Virtex-II FPGA na may mas malaking FGG456 package, na nagbibigay ng mas mataas na I/O availability at mas mabagal na grade na naka-optimize para sa stable na operasyon.	Tamang-tama para sa mga application na nangangailangan ng maraming panlabas na koneksyon, tulad ng mga sistema ng pagkuha ng data, pagpapalawak ng interface, at lohika ng kontrol.
XC2V500-5FGG456I	AMD Xilinx	Industrial-grade Virtex-II FPGA na may pinahabang suporta sa temperatura, mas mataas na grado ng bilis, at isang high-pin-count na FGG456 na pakete.	Idinisenyo para sa malupit na kapaligiran at mahabang buhay na mga sistema, kabilang ang industriyal na automation, transportasyon electronics, at masungit na control platform.

Tungkol kay Xilinx

Ang Xilinx ay isang kumpanya ng teknolohiya na kilala sa pagbuo ng mga programmable logic solution na ginagamit sa malawak na hanay ng mga electronic system.Itinayo ng kumpanya ang reputasyon nito sa paligid ng mga field programmable gate array at mga kaugnay na device na nagpapahintulot sa pag-uugali ng hardware na tukuyin at i-update sa pamamagitan ng configuration sa halip na fixed circuitry.Ang portfolio ng produkto nito ay sumusuporta sa mga aplikasyon sa mga komunikasyon, computing, mga sistemang pang-industriya, at mga naka-embed na platform.Nakatuon ang Xilinx sa pagbibigay ng mga scalable logic platform, mahabang lifecycle ng produkto, at pare-parehong disenyo ng ecosystem na tumutulong sa mga developer ng system na iakma ang mga disenyo ng hardware habang nagbabago ang mga kinakailangan.

Konklusyon

Ang XC2V500-5FGG456C ay nagbibigay sa iyo ng balanseng halo ng logic capacity, memory, at I/O flexibility sa iisang programmable device.Sinusuportahan ng arkitektura ng Virtex-II nito ang parallel processing at stable na paghawak ng signal sa maraming application.Magagamit mo ito upang pagsamahin ang kontrol, paggalaw ng data, at mga gawain sa interface nang hindi nagdaragdag ng mga karagdagang chip.Tumutulong ang BGA package na panatilihing compact ang mga layout ng board habang nag-aalok pa rin ng maraming koneksyon.Habang ang mga mas bagong device ay nag-aalok ng mas mababang kapangyarihan at mas mabilis na mga interface, ang FPGA na ito ay nananatiling isang solidong opsyon para sa mahusay na tinukoy na mga system.Pinakamahusay itong gagana kapag pinahahalagahan mo ang predictable na gawi at flexibility ng disenyo.
