Pag-unawa sa XC2S200-5FG256I FPGA Architecture at Applications

Maaaring naghahanap ka ng isang programmable logic device na hinahayaan kang hubugin ang digital hardware nang eksakto sa paraang kailangan ito ng iyong system.Ang XC2S200-5FG256I FPGA ay nagbibigay sa iyo ng mga flexible logic block, internal memory, at maraming input at output na koneksyon upang makagawa ka ng mga custom na digital function sa loob ng isang device.Sinusuportahan ng arkitektura nito ang signal routing, timing control, at interface handling sa maraming uri ng electronic equipment.Gamit ang programmable routing at memory resources na available sa chip, maaari mo itong iakma sa iba't ibang control task, communication path, at embedded system function nang hindi binabago ang pisikal na hardware.

Catalog

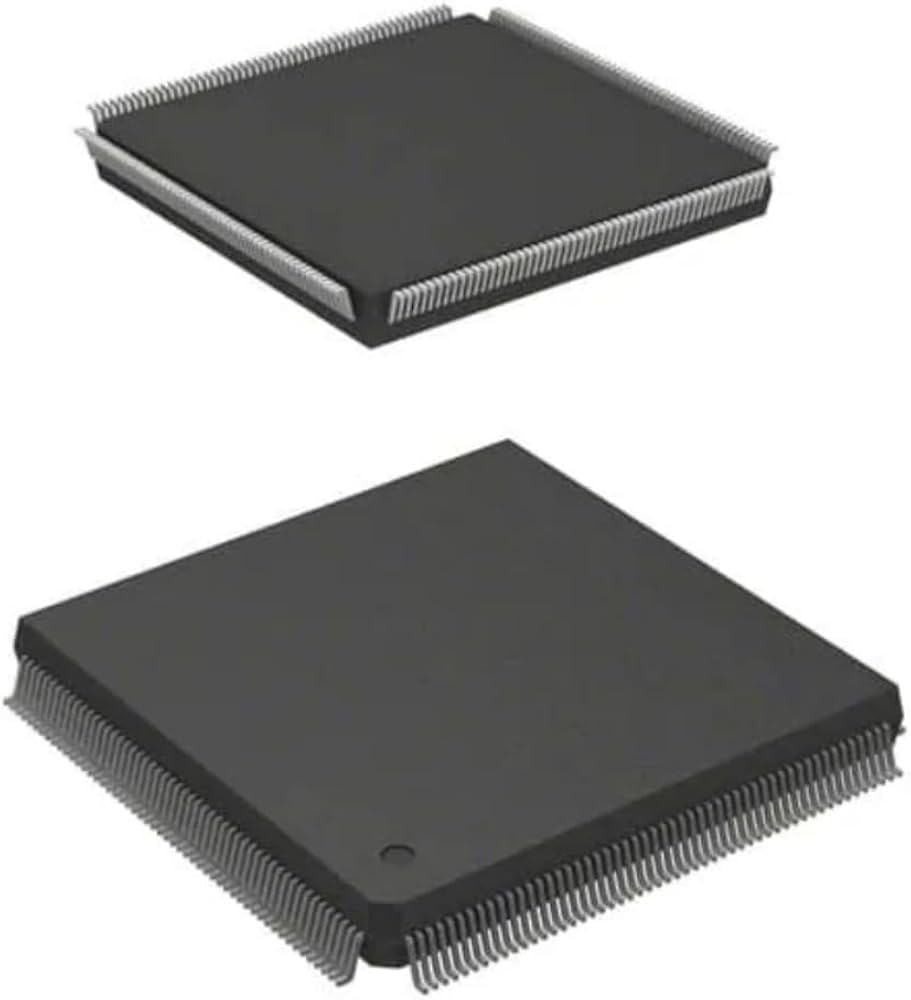

Pangkalahatang-ideya ng XC2S200-5FG256I

Ang XC2S200-5FG256I ay isang programmable logic device na binuo sa Spartan II FPGA architecture at idinisenyo para sa mga na-configure na digital system.Nagbibigay ito ng humigit-kumulang 200000 logic gate na inayos sa pamamagitan ng mga configurable logic blocks na maaaring i-program para ipatupad ang mga custom na digital function.Sinusuportahan ng pinagsamang block RAM ang pansamantalang pag-iimbak ng data, habang ang isang malaking bilang ng mga input at output pin ay nagbibigay-daan sa kakayahang umangkop na komunikasyon sa mga panlabas na bahagi.Ang aparato ay gumagana mula sa isang mababang boltahe na pangunahing supply at sumusuporta sa mga kondisyon ng temperatura ng industriya.Sinusuportahan ng arkitektura nito ang hardware prototyping, interface control, at digital processing tasks sa naka-embed na electronic equipment.

Naghahanap ng XC2S200-5FG256I?Makipag-ugnayan sa amin upang suriin ang kasalukuyang stock, oras ng pag-lead, at pagpepresyo.

XC2S200-5FG256I b

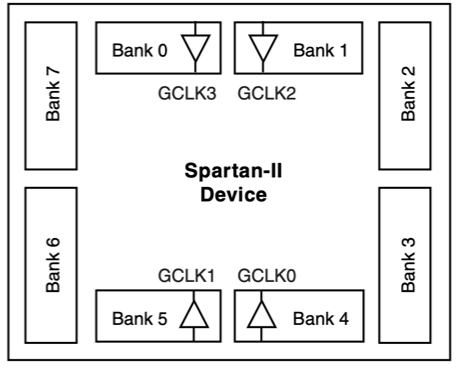

Hinahati ng istraktura ng I/O ang perimeter ng device sa walong bangko na nakaposisyon sa lahat ng apat na gilid ng FPGA package.Ang bawat bangko ay nagpapangkat ng isang set ng input at output pin na may parehong supply ng VCCO, na nagbibigay-daan sa pare-parehong antas ng boltahe na mailapat sa lahat ng pin sa loob ng rehiyong iyon.Ang mga global na input ng orasan na may label na GCLK0 hanggang GCLK3 ay inilalagay malapit sa ibaba at itaas na mga seksyon ng layout upang pantay-pantay na ipamahagi ang mga signal ng orasan sa internal logic array.Ang pagsasaayos na ito ay nagbibigay-daan sa maramihang mga pamantayan sa pagbibigay ng senyas na gumana nang sabay-sabay sa pamamagitan ng pagtatalaga ng iba't ibang antas ng boltahe sa magkahiwalay na mga bangko habang pinapanatili ang organisadong pagruruta sa pagitan ng mga panlabas na pin at ng panloob na programmable na lohika.

XC2S200-5FG256I CAD na Modelo

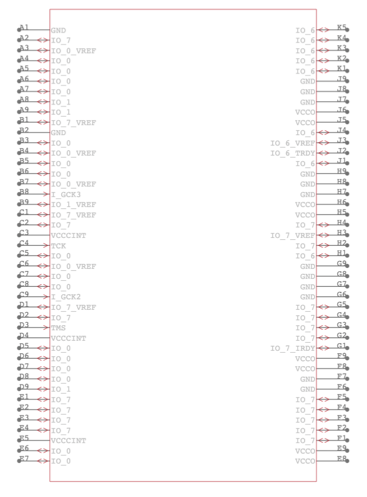

Simbolo ng XC2S200-5FG256I

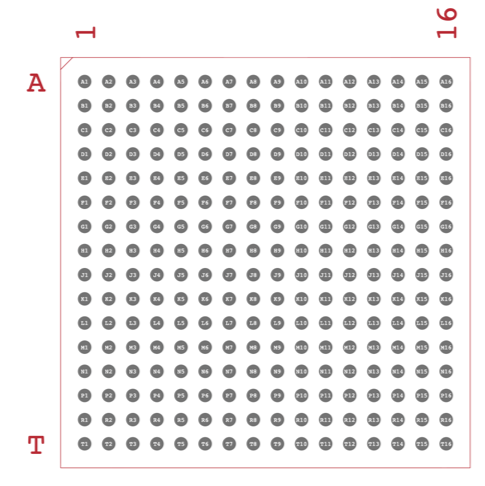

XC2S200-5FG256I Footprint

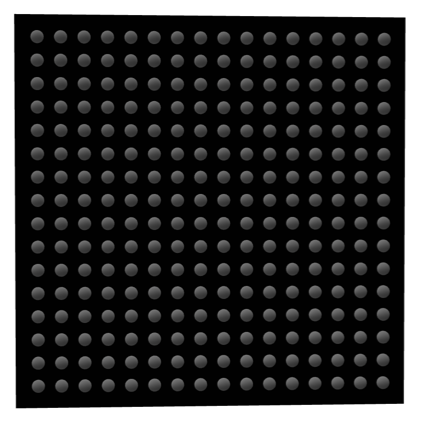

XC2S200-5FG256I 3D na Modelo

Mga Tampok ng XC2S200-5FG256I

Programmable FPGA Logic Architecture

Gumagamit ang device ng configurable logic structure na nagbibigay-daan sa mga digital circuit na matukoy sa pamamagitan ng programmable logic blocks at routing path.Binibigyang-daan ng istrukturang ito ang mga designer na magpatupad ng custom na gawi ng hardware nang hindi binabago ang pisikal na device, na sumusuporta sa flexible na digital system development at hardware prototyping.

Pinagsama-samang Block Memory Resources

Ang panloob na block RAM ay nagbibigay ng nakalaang memory storage sa loob ng programmable fabric.Sinusuportahan ng mga memory block na ito ang data buffering, lookup table, at pansamantalang pagpapatakbo ng storage, na binabawasan ang pangangailangan para sa mga external na bahagi ng memorya sa maraming digital processing application.

Configurable Input at Output Interface

Hanggang 176 user input at output pin ang nagbibigay ng flexible connectivity sa mga external na device.Ang bawat pin ay maaaring i-configure para sa iba't ibang input, output, o bidirectional function, na nagpapahintulot sa device na makipag-ugnayan sa mga sensor, mga interface ng komunikasyon, at mga control system.

Programmable Routing Network

Ang isang programmable interconnection network ay nagli-link ng mga logic block, mga elemento ng memorya, at mga input output interface.Maaaring i-ruta ang mga signal sa mga na-configure na path, na nagbibigay-daan sa custom na daloy ng signal sa pagitan ng mga panloob na mapagkukunan habang pinapanatili ang predictable na digital na gawi.

Pamamahala ng Orasan Gamit ang Delay Locked Loops

Sinusuportahan ng pinagsamang delay lock loop circuit ang pamamahagi ng orasan at timing alignment sa loob ng device.Tumutulong ang mga circuit na ito na mapanatili ang matatag na mga ugnayan sa timing sa pagitan ng mga panloob na seksyon ng lohika at panlabas na pinagmumulan ng orasan.

Kakayahang Pagpapatakbo ng Temperatura sa Industriya

Sinusuportahan ng device ang pagpapatakbo sa isang pinahabang hanay ng temperatura na angkop para sa mga pang-industriyang kapaligiran.Nagbibigay-daan ito sa matatag na pagganap sa mga system na nakalantad sa iba't ibang kondisyon sa kapaligiran gaya ng mga kagamitan sa pabrika o panlabas na pag-install.

Compact Surface Mount BGA Package

Naka-package ang device sa isang 256 ball grid array format na nagbibigay-daan sa mataas na bilang ng mga koneksyon sa isang compact footprint.Sinusuportahan ng istilo ng packaging na ito ang mga siksik na naka-print na layout ng circuit board habang pinapanatili ang pagiging maaasahan ng kuryente para sa mga device na may mataas na bilang ng pin.

XC2S200-5FG256I Mga Teknikal na Detalye

Katangian ng Produkto	Halaga ng Katangian
Manufacturer	AMD Xilinx
Boltahe - Supply	2.375V ~ 2.625V
Kabuuang Mga Bit ng RAM	57344
Package ng Supplier ng Device	256-FBGA (17x17)
Serye	Spartan®-II
Package / Case	256-BGA
Package	Tray
Operating Temperatura	-40°C ~ 100°C (TJ)
Bilang ng Logic Elements/Cell	5292
Bilang ng mga LAB/CLB	1176
Bilang ng I/O	176
Bilang ng Gates	200000
Uri ng Pag-mount	Ibabaw na Mount
Batayang Numero ng Produkto	XC2S200
Katayuan ng RoH	Hindi sumusunod sa RoHS
Moisture Sensitivity Level (MSL)	3 (168 Oras)
Katayuan ng REACH	REACH Hindi naaapektuhan
ECCN	EAR99
HTSUS	8542.39.0001

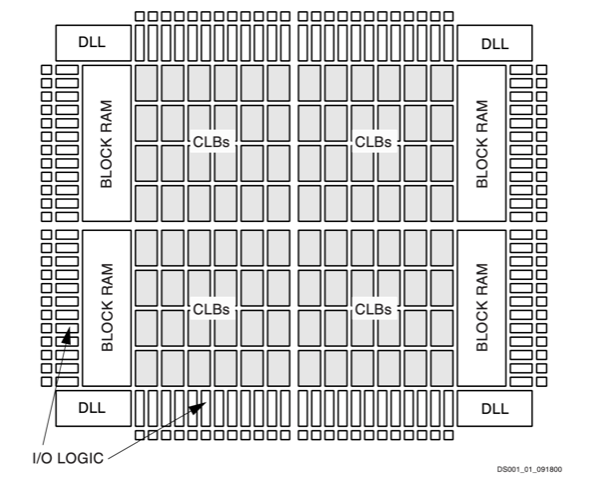

Block Diagram ng XC2S200-5FG256I

Central grid ng Configurable Logic Blocks ang bumubuo sa programmable logic fabric kung saan ipinapatupad ang mga digital function gamit ang mga lookup table at flip flops.Ang mga vertical na column na may label na block RAM ay nagbibigay ng mga naka-embed na mapagkukunan ng memory na inilagay sa tabi ng logic array para sa pag-iimbak ng data at mga operasyon ng buffering.Ang mga bloke ng lohika ng input at output ay nakahanay sa mga panlabas na gilid ng device at ikinonekta ang panloob na network ng pagruruta sa mga panlabas na pin.Ang antalahin ang mga naka-lock na loop unit na matatagpuan sa mga sulok ay sumusuporta sa pag-align ng orasan at kontrol sa tiyempo sa kabuuan ng panloob na istruktura ng lohika.Ang mga interconnection path sa pagitan ng CLB array, memory column, clock units, at I O blocks ay lumikha ng programmable routing network na nagbibigay-daan sa flexible signal connections sa buong device.

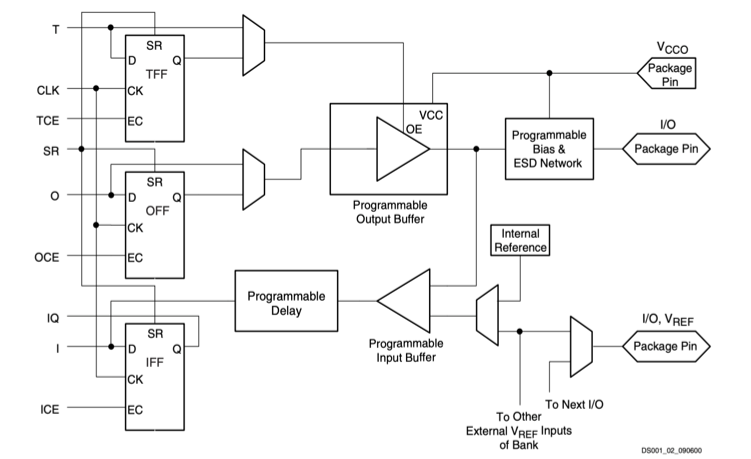

Input/Output Block (IOB) ng XC2S200-5FG256I

Ang panloob na istraktura ng bloke ng I/O ay nag-uugnay sa mga panlabas na pin ng package sa programmable logic fabric sa pamamagitan ng mga na-configure na input at output path.Ang data ng output ay dumadaan sa isang flip flop na may label na OFF na may orasan at paganahin ang kontrol, na sinusundan ng isang programmable output buffer na nagtutulak sa panlabas na pin habang tumatakbo mula sa supply ng VCCO na nauugnay sa I O bank.Ang mga input signal mula sa package pin ay pumapasok sa pamamagitan ng programmable input buffer at opsyonal na programmable delay stage bago maabot ang isang input flip flop na may label na IFF na nagsi-synchronize ng signal sa internal clock.Ang mga karagdagang elemento ng kontrol ay kinabibilangan ng tri state control sa pamamagitan ng TFF register, clock enable signals, at set reset inputs na namamahala sa signal timing at state control.Pinoprotektahan ng programmable bias at ESD protection network ang pin interface, habang sinusuportahan ng internal reference at VREF connections ang boltahe na naka-reference sa mga pamantayan ng I O na ibinahagi sa buong bangko.

Mga aplikasyon ng XC2S200-5FG256I

Digital Signal Routing System

Ang mga programmable logic resources ay nagbibigay-daan sa device na pamahalaan ang digital signal routing at pagproseso sa mga kagamitan sa komunikasyon.Ang mga configurable logic block nito ay maaaring magpatupad ng mga custom na logic path na humahawak ng data transfer sa pagitan ng mga bahagi ng system habang pinapanatili ang stable na gawi ng timing.

Industrial Automation Control Units

Ang mga sistema ng kontrol sa industriya ay madalas na nangangailangan ng nababaluktot na digital na lohika na maaaring umangkop sa iba't ibang mga proseso ng makina.Maaaring pamahalaan ng device ang mga control signal, sensor input, at actuator output, na sumusuporta sa maaasahang operasyon sa mga automated production environment.

Mga Naka-embed na Hardware Prototyping Platform

Ang mga development platform ay madalas na gumagamit ng mga programmable logic device upang subukan ang mga digital na disenyo bago ang huling produksyon ng hardware.Ang aparato ay nagbibigay-daan sa mga taga-disenyo na ipatupad at baguhin ang mga istruktura ng lohika sa panahon ng pag-unlad, na nagbibigay-daan sa mahusay na pagsubok ng mga digital control function.

Pagtulay sa Interface ng Komunikasyon

Ang mga system na nagkokonekta ng maramihang mga protocol ng komunikasyon ay maaaring gumamit ng device upang isalin o iruta ang mga digital na signal sa pagitan ng mga interface.Ang programmable logic nito ay nagbibigay-daan sa mga custom na path ng data na nag-uugnay sa mga processor, memory device, at communication controller.

Mga Automotive Electronic Subsystem

Ang mga electronic control unit sa mga sasakyan ay nangangailangan ng programmable logic para sa pamamahala ng signal at koordinasyon ng system.Kakayanin ng device ang mga digital control task, communication interface, at timing functions sa loob ng automotive electronics.

Consumer Electronic Control Logic

Ang mga digital consumer device ay kadalasang nangangailangan ng compact programmable logic para pamahalaan ang mga function ng system.Maaaring i-coordinate ng device ang mga signal ng user interface, kontrol sa timing, at panloob na komunikasyon sa pagitan ng mga bahagi sa loob ng mga produktong elektroniko.

XC2S200-5FG256I Mga Kalamangan at Kahinaan

Mga kalamangan

• Nagbibigay-daan ang Programmable logic structure na ma-reconfigure ang mga digital circuit pagkatapos ng pag-install

• Sinusuportahan ng pinagsamang block memory ang pag-iimbak ng data na walang panlabas na memorya sa ilang disenyo

• Malaking bilang ng input at output pin ang sumusuporta sa flexible system connectivity

• Matatag na operasyon sa mga kondisyon ng temperatura ng industriya

• Sinusuportahan ng compact BGA package ang mga siksik na naka-print na layout ng circuit board

• Ang mga panloob na circuit ng alignment ng orasan ay nakakatulong na mapanatili ang pare-parehong gawi sa timing

Mga disadvantages

• Ang kapasidad ng lohika ay mas mababa kaysa sa mga pinakabagong programmable device

• Sa chip memory laki ay limitado kumpara sa modernong programmable logic pamilya

• Ang pagkonsumo ng kuryente ay maaaring mas mataas kaysa sa mas bagong mababang boltahe na mga arkitektura

• Hindi kasama ang advanced integrated signal processing resources

• Nangangailangan ng external configuration memory para sa device programming

XC2S200-5FG256I Mga Alternatibo

Numero ng Bahagi	Manufacturer	Mga Pangunahing Tampok	Gamitin ang Case/Notes
XC2S200-5FGG256I	AMD	Spartan-II FPGA na may configurable logic blocks, distributed RAM, at programmable routing resources.Ito ay nagpapatakbo sa paligid ng 2.5 V core supply at nagbibigay ng libu-libong logic cell para sa pagpapatupad ng mga custom na digital circuit.	Ginagamit sa naka-embed na pagproseso, kontrol sa industriya, at hardware ng komunikasyon kung saan kinakailangan ang programmable logic at maaasahang operasyon sa mga saklaw ng pang-industriya na temperatura.
XC2S200-5FGG256C	AMD	FPGA device mula sa pamilyang Spartan-II na nagsasama ng programmable logic elements, internal memory blocks, at configurable I/O connections para sa flexible digital design.	Angkop para sa consumer electronics, mga module ng komunikasyon, at mga platform ng prototyping kung saan kinakailangan ang katamtamang density ng logic at flexible na configuration ng hardware.
XC2S200-5FG256C	AMD	Programmable FPGA device na nag-aalok ng configurable logic cells, internal memory resources, at maramihang user-configurable I/O pins para ipatupad ang mga kumplikadong digital circuit sa isang chip.	Inilapat sa mga data acquisition system, signal processing platform, at naka-embed na disenyo na nangangailangan ng programmable digital hardware.
XC2S200-5FGG456I	AMD	Ang high-pin-count na Spartan-II FPGA ay nagbibigay ng mga programmable logic block, naka-embed na memorya, at isang malaking bilang ng mga I/O na koneksyon para sa mga kumplikadong digital system.	Ginagamit sa industriyal na automation, advanced na kagamitan sa komunikasyon, at high-I/O embedded system na nangangailangan ng flexible programmable logic at pinahabang temperatura na suporta.

Tungkol sa AMD Xilinx

Ang AMD Xilinx ay isang kumpanya ng teknolohiyang semiconductor na kilala sa pagbuo ng mga programmable logic device at adaptive computing platform.Nagmula ang kumpanya bilang Xilinx at kalaunan ay naging bahagi ng Advanced Micro Devices.Nakatuon ang gawain nito sa field programmable gate arrays, adaptive system sa mga chip device, at programmable acceleration platform na ginagamit sa computing, komunikasyon, automotive electronics, at industrial system.Ang kumpanya ay nakabuo ng mga programmable logic architecture sa loob ng ilang dekada, na sumusuporta sa digital hardware design sa pamamagitan ng mga configurable device na nagpapahintulot sa mga circuit na tukuyin pagkatapos ng pagmamanupaktura.Ang mga produkto nito ay malawakang ginagamit sa mga naka-embed na system, imprastraktura ng network, kagamitan sa pagpoproseso ng signal, at mga electronic control system.

Konklusyon

Ang XC2S200-5FG256I FPGA ay nagbibigay sa iyo ng isang flexible na paraan upang bumuo ng digital logic nang direkta sa hardware.Maaari mong i-configure ang mga logic block nito, memory resources, at input at output na koneksyon upang suportahan ang iba't ibang gawain ng system.Ang panloob na istraktura nito ay nagbibigay-daan sa pagruruta ng signal, kontrol sa timing, at pag-iimbak ng data sa loob ng iisang programmable device.Sa pamamagitan ng na-configure nitong aUnderstanding sa XC2S200-5FG256I FPGA Architecture and Applicationsarchitecture, maaaring suportahan ng device ang naka-embed na electronics, mga interface ng komunikasyon, at mga control system.Ang pag-unawa sa layout, feature, at application nito ay nakakatulong sa iyong makita kung paano sinusuportahan ng mga programmable logic device ang modernong digital equipment.Ginagawa nitong mas madali para sa iyo na suriin kung ang XC2S200-5FG256I ay umaangkop sa mga pangangailangan ng iyong elektronikong disenyo.

Datasheet PDF

XC2S200-5FG256I Datasheet:

XC2S200-5FG256I.pdf
