ADM560JRS Interface Chip Gabay, Mga Tampok, at Aplikasyon

Ang pagtatrabaho sa serial communication ay kadalasang nangangahulugan ng pagkonekta ng mga logic circuit sa mga device na gumagamit ng RS232 signal.Tinutulungan ka ng ADM560JRS na pangasiwaan ang koneksyon na iyon gamit ang apat na transmitter at limang receiver na binuo sa isang compact chip.Magagamit mo ito upang isalin ang mga signal ng antas ng lohika sa mga antas ng boltahe ng RS232 at makatanggap ng data mula sa mga serial line nang sabay.Ang aparato ay tumatakbo mula sa isang solong supply ng mababang boltahe at gumagamit ng isang charge pump upang lumikha ng mga kinakailangang boltahe ng interface.Sa suporta para sa ilang mga channel ng komunikasyon, angkop ito sa mga control system, mga interface ng computer, at mga naka-embed na device na nagpapalitan ng serial data.

Catalog

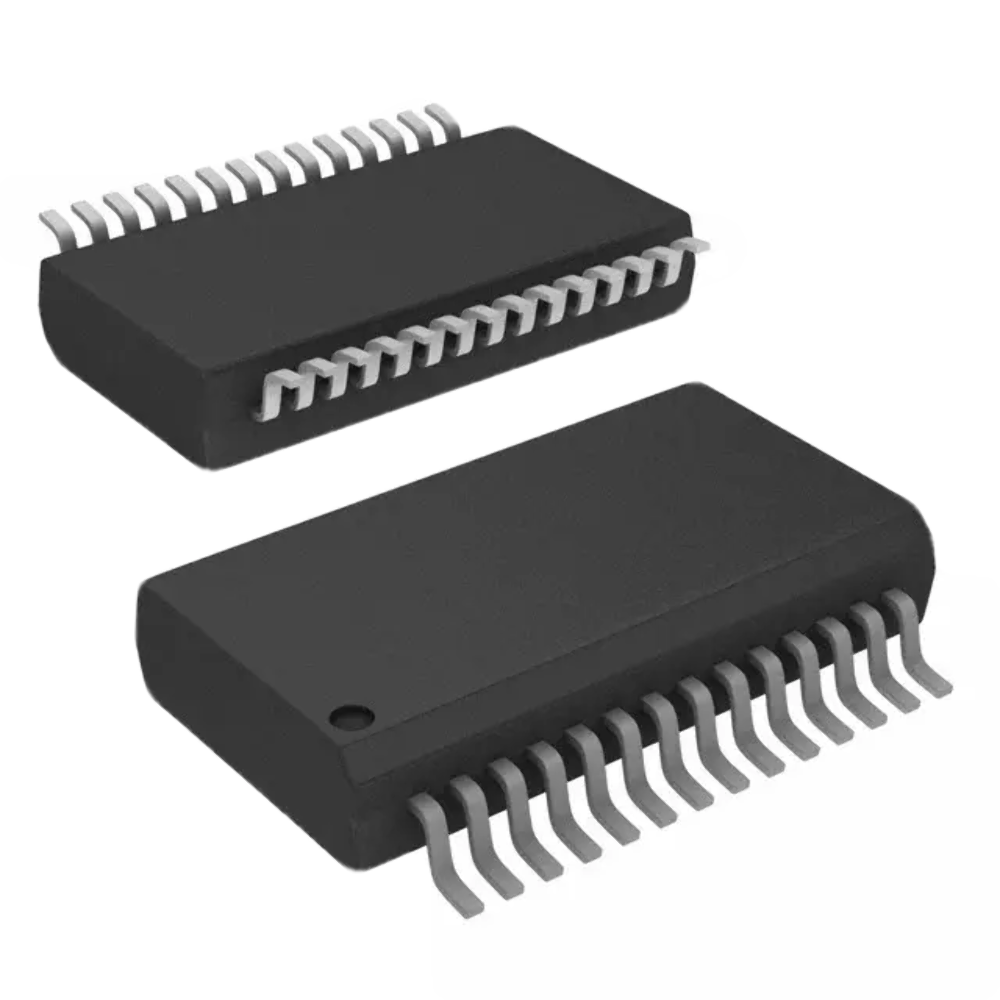

Pangkalahatang-ideya ng ADM560JRS

ADM560JRS ay isang mababang power na RS 232 transceiver na idinisenyo para sa mga system na nagpapalitan ng serial data sa pagitan ng mga logic circuit at karaniwang RS 232 na linya ng komunikasyon.Pinagsasama ng device ang apat na transmitter at limang receiver, na nagbibigay-daan sa maraming signal path sa loob ng isang compact package.Gumagana ito mula sa isang solong 3 V hanggang 3.6 V na supply at bumubuo ng kinakailangang positibo at negatibong mga boltahe ng interface gamit ang isang panloob na charge pump na may mga panlabas na capacitor.Ang mga rate ng paglilipat ng data ay umaabot sa 116 kbps, na sumusuporta sa mga tipikal na serial na gawain sa komunikasyon.Naka-package ang device sa isang 28 pin na SSOP na format na angkop para sa surface mounted circuit boards.Naghahanap ng ADM560JRS?Makipag-ugnayan sa amin para tingnan ang kasalukuyang stock, lead time, at pagpepresyo.

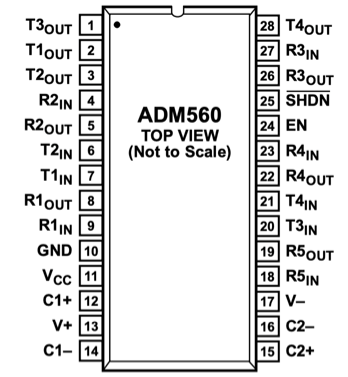

Mga Detalye ng Pinout ng ADM560JRS

Paglalarawan ng ADM560JRS Pin

Numero ng Pin	Pangalan ng Pin	Paglalarawan
1	T3OUT	RS-232 transmitter output channel 3 na nagtutulak sa panlabas na serial line gamit ang RS-232 na mga antas ng boltahe.
2	T1OUT	RS-232 transmitter output channel 1 na nagbibigay ng mga na-convert na logic signal para sa mga serial na linya ng komunikasyon.
3	T2OUT	RS-232 transmitter output channel 2 na naglalabas ng RS-232 compliant voltage signal.
4	R2IN	RS-232 receiver input channel 2 na tumatanggap ng mga papasok na RS-232 signal mula sa mga panlabas na device.
5	R2OUT	CMOS/TTL logic output na naaayon sa receiver channel 2 pagkatapos ng RS-232 level conversion.
6	T2IN	Logic level input para sa transmitter channel 2 na internal na kino-convert sa RS-232 output level.
7	T1IN	Logic level input para sa transmitter channel 1 na ginagamit upang himukin ang RS-232 output stage.
8	R1OUT	Logic level output mula sa receiver channel 1 na kumakatawan sa na-convert na RS-232 input signal.
9	R1IN	RS-232 receiver input channel 1 na konektado sa isang panlabas na serial interface line.
10	GND	Ground reference para sa device at internal circuitry.
11	VCC	Main power supply input, karaniwang gumagana mula sa humigit-kumulang 3.0 V hanggang 3.6 V.
12	C1+	Positibong terminal ng unang charge pump capacitor na ginamit sa boltahe doubler stage.
13	V+	Positibong nabuong boltahe na output mula sa internal charge pump na ginagamit ng mga driver ng RS-232.
14	C1−	Negatibong terminal ng unang charge pump capacitor na ginamit sa boltahe doubler circuit.
15	C2+	Positibong terminal ng pangalawang charge pump capacitor na ginagamit para sa yugto ng boltahe ng inverter.
16	C2−	Negatibong terminal ng pangalawang charge pump capacitor na ginamit upang makabuo ng negatibong RS-232 boltahe.
17	V−	Negatibong boltahe na output mula sa internal charge pump na ginagamit para sa RS-232 signaling.
18	R5IN	RS-232 receiver input channel 5 para sa mga papasok na serial data signal.
19	R5OUT	CMOS/TTL logic output na naaayon sa receiver channel 5 pagkatapos ng conversion ng signal.
20	T3IN	Logic level input para sa transmitter channel 3 na ginagamit upang makagawa ng RS-232 output signal.
21	T4IN	Logic level input para sa transmitter channel 4 na nagpapakain sa internal RS-232 driver stage.
22	R4OUT	Logic level output mula sa receiver channel 4 na kumakatawan sa na-convert na RS-232 input signal.
23	R4IN	RS-232 receiver input channel 4 na konektado sa isang panlabas na linya ng komunikasyon.
24	EN	I-enable ang control input na ginagamit para i-activate o i-deactivate ang internal circuitry ng device.
25	SHDN	Shutdown control input na naglalagay sa device sa low power shutdown mode.
26	R3OUT	Logic level output mula sa receiver channel 3 na naaayon sa natanggap na RS-232 signal.
27	R3IN	RS-232 receiver input channel 3 para sa pagtanggap ng mga serial interface signal.
28	T4OUT	RS-232 transmitter output channel 4 na nagbibigay ng mga na-convert na serial output signal.

Modelo ng ADM560JRS CAD

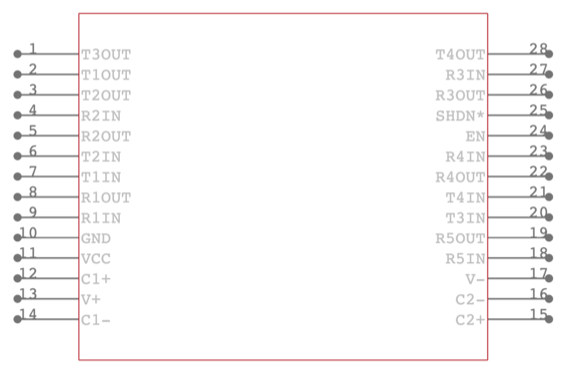

Simbolo ng ADM560JRS

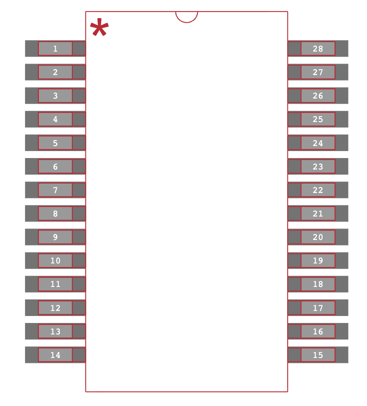

ADM560JRS Footprint

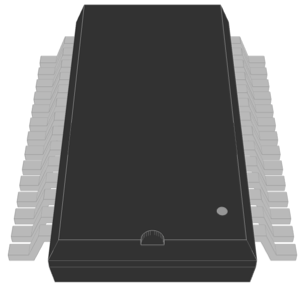

ADM560JRS 3D na Modelo

Mga Tampok ng ADM560JRS

Pinagsamang RS232 Transceiver Structure

Pinagsasama ng ADM560JRS ang apat na transmitter at limang receiver sa loob ng isang compact device.Sinusuportahan ng arrangement na ito ang full duplex serial communication habang binabawasan ang bilang ng mga hiwalay na bahagi ng interface na kinakailangan sa isang circuit board.

Single Low Voltage Supply Operation

Ang aparato ay nagpapatakbo mula sa isang solong supply sa pagitan ng 3 V at 3.6 V. Nagbibigay-daan ito upang direktang kumonekta sa mga modernong low voltage logic system nang hindi nangangailangan ng mga karagdagang power rail.

Pagbuo ng Boltahe ng Panloob na Charge Pump

Ang panloob na charge pump ay lumilikha ng positibo at negatibong boltahe na kailangan para sa RS 232 signaling.Ang mga panlabas na capacitor na konektado sa mga nakalaang pin ay tumutulong sa circuit sa pagbuo ng mga matatag na antas ng boltahe ng interface.

Maramihang Receiver Channel

Limang independiyenteng receiver channel ang tumatanggap ng RS 232 input signal at i-convert ang mga ito sa logic level output.Nagbibigay-daan ito sa ilang linya ng komunikasyon na masubaybayan at maproseso sa loob ng isang integrated circuit.

Apat na Dedicated Transmitter Output

Apat na landas ng transmitter ang nagko-convert ng mga signal ng input ng antas ng lohika sa mga antas ng output ng RS 232.Ang mga output na ito ay nagtutulak ng mga panlabas na linya ng komunikasyon na kumokonekta sa mga serial port o iba pang mga interface device.

Receiver Noise Tolerance

Kasama sa bawat channel ng receiver ang hysteresis sa yugto ng pag-input.Nakakatulong ang disenyong ito na mapanatili ang stable na logic output kapag ang papasok na signal ay naglalaman ng electrical noise o mabagal na transition.

Suporta sa Paglilipat ng Data hanggang 116 kbps

Sinusuportahan ng device ang mga rate ng data hanggang 116 kilobits bawat segundo.Sinasaklaw ng hanay na ito ang mga karaniwang serial na bilis ng komunikasyon na ginagamit sa control equipment at mga interface ng computer.

Compact Surface Mount Package

Ang device ay ibinibigay sa isang 28 lead SSOP package.Ang maliit na footprint nito ay sumusuporta sa mga siksik na layout ng circuit habang pinapanatili ang malinaw na puwang ng pin para sa maaasahang pagpupulong.

Mga Teknikal na Detalye ng ADM560JRS

Katangian ng Produkto	Halaga ng Katangian
Manufacturer	Analog Devices, Inc.
Boltahe - Supply	3V ~ 3.6V
Uri	Transceiver
Package ng Supplier ng Device	28-SSOP
Serye	-
Receiver Hysteresis	300 mV
Protocol	RS232
Package / Case	28-SSOP (0.209', 5.30mm Lapad)
Package	tubo
Operating Temperatura	0°C ~ 70°C
Bilang ng mga Driver/Receiver	4/5
Uri ng Pag-mount	Ibabaw na Mount
Duplex	Puno
Rate ng Data	116Kbps
Batayang Numero ng Produkto	ADM560
Moisture Sensitivity Level (MSL)	1 (Walang limitasyon)
ECCN	EAR99
HTSUS	8542.39.0001

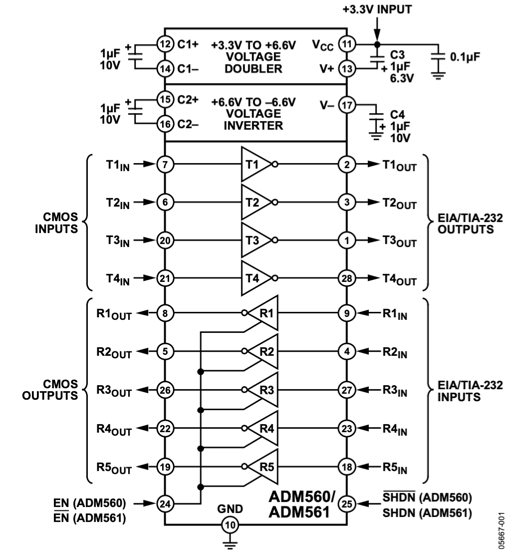

Functional na Block Diagram ng ADM560JRS

Inaayos ng panloob na istraktura ang ADM560JRS sa mga seksyon ng power generation, transmitter, at receiver na nagko-convert ng mga logic signal sa RS-232 na antas at pabalik.Ang yugto ng charge pump sa itaas ay gumagawa ng positibo at negatibong mga riles ng supply mula sa isang +3.3 V input gamit ang mga panlabas na capacitor na konektado sa C1 at C2 pin, na bumubuo ng V+ at V− na mga boltahe na ginagamit ng mga driver ng interface.Ang apat na daanan ng transmitter ay tumatanggap ng mga CMOS input na may label na T1IN hanggang T4IN at humimok ng RS-232 na mga output na T1OUT hanggang T4OUT.Limang receiver path ang tumatanggap ng RS-232 inputs na may label na R1IN hanggang R5IN at isalin ang mga ito sa CMOS output R1OUT hanggang R5OUT.Ang mga control at reference na pin kasama ang EN o SHDN, VCC, at GND ay lumalabas sa ibabang bahagi ng layout, na nagsasaad na ang device ay nagbibigay-daan sa kontrol at mga koneksyon ng kuryente habang pinapangkat ang daloy ng signal sa pagitan ng CMOS logic at EIA/TIA-232 na mga linya ng komunikasyon.

Mga aplikasyon ng ADM560JRS

Mga Serial Interface ng Personal na Computer

Maaaring ikonekta ng ADM560JRS ang mga logic circuit sa mga computer o naka-embed na controller sa RS 232 serial port.Ang mga transmitters at receiver nito ay namamahala sa conversion level ng signal upang ang digital logic ay maaaring makipag-ugnayan sa mga panlabas na device na gumagamit ng karaniwang serial communication lines.

Kagamitang Pangkontrol sa Industriya

Ang mga control unit sa mga pang-industriyang kapaligiran ay kadalasang nakikipagpalitan ng data sa mga sensor, controller, o diagnostic tool sa pamamagitan ng mga serial link.Ang aparato ay nagbibigay-daan sa mga system na ito na mag-interface sa RS 232 na mga port ng komunikasyon habang pinapanatili ang panloob na lohika na gumagana sa mababang antas ng boltahe.

Mga Terminal ng Komunikasyon at Modem

Maraming terminal ng komunikasyon at modem based system ang umaasa sa RS 232 signaling sa pagitan ng processing circuit at external na kagamitan sa komunikasyon.Pinangangasiwaan ng device ang pagsasalin ng signal sa pagitan ng mga logic circuit at ang serial interface na ginagamit ng mga system na ito.

Mga Medical Monitoring at Diagnostic Device

Ang mga medikal na instrumento kung minsan ay nagpapalitan ng data ng pagsasaayos o mga resulta ng pagsukat sa pamamagitan ng mga serial connection.Ang ADM560JRS ay nagbibigay ng matatag na conversion ng signal na nagbibigay-daan sa microcontroller based na medikal na kagamitan na makipag-ugnayan sa mga panlabas na computer o data recorder.

Portable Data Logging Equipment

Ang mga portable monitoring system at handheld na instrumento ay maaaring gumamit ng mga serial link upang ilipat ang mga nakaimbak na sukat sa ibang mga device.Binibigyang-daan ng device ang mga sistemang ito na pinapagana ng baterya na mapanatili ang maaasahang komunikasyong RS 232 habang tumatakbo mula sa mga supply na mababa ang boltahe.

Mga Naka-embed na System na may Legacy na Serial Links

Ang mga naka-embed na control system na ginagamit sa automation o pagsubok ay kadalasang nakikipag-ugnayan sa mas lumang kagamitan na nakikipag-ugnayan sa pamamagitan ng RS 232. Ang ADM560JRS ay nagbibigay-daan sa mga modernong digital circuit na mapanatili ang pagiging tugma sa mga naitatag na serial communication interface.

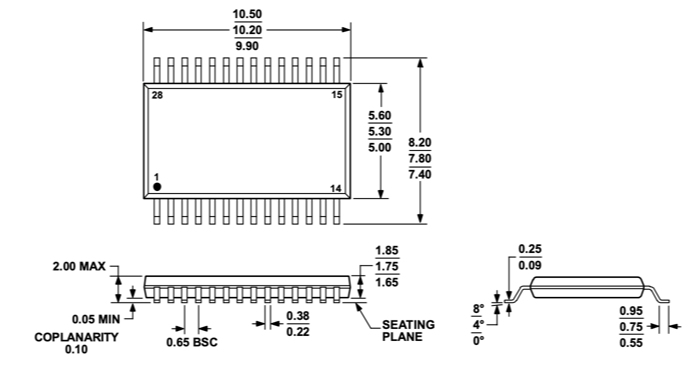

Mga Dimensyon ng Outline ng ADM560JRS

Ipinapakita ng layout ng pisikal na package ang 28 lead shrink small outline package na ginagamit para sa ADM560JRS na may mga sukat na nakasaad sa millimeters.Ang itaas na view ay nagpapahiwatig ng hugis-parihaba na katawan na may mga lead na nakaayos sa magkabilang mahabang gilid at pin numbering na nagsisimula sa sulok na may markang tuldok.Ang haba ng katawan ay mula 9.90 mm hanggang 10.50 mm at ang lapad ng katawan ay mula 5.00 mm hanggang 5.60 mm, habang ang kabuuang span kasama ang mga lead ay umaabot ng humigit-kumulang 7.40 mm hanggang 8.20 mm.Ang lead pitch ay tinukoy bilang 0.65 mm sa pagitan ng mga katabing pin, na sumusuporta sa compact surface mounting.Ipinapakita ng mga profile sa gilid at dulo ang seating plane, lead bend angle, at coplanarity tolerance, na may pinakamataas na taas ng package na malapit sa 2.00 mm.Tinutukoy ng mga karagdagang sukat ang lapad ng lead, kapal ng lead, at extension ng terminal para matiyak ang pagiging tugma sa mga karaniwang pattern ng lupa ng SSOP na tinukoy ng JEDEC MO-150-AH.

Mga Kalamangan at Kahinaan ng ADM560JRS

Mga kalamangan

• Nagbibigay ng maramihang mga driver at receiver sa isang pinagsamang aparato, na binabawasan ang bilang ng mga bahagi

• Ang operasyon ng mababang boltahe ng supply ay angkop para sa mga modernong sistemang mababa ang kuryente

• Ang pinagsamang charge pump ay nag-aalis ng pangangailangan para sa mga panlabas na ±RS-232 supply voltages

• Pinapabuti ng hysteresis ng receiver ang pagiging maaasahan sa mga electrically maingay na kapaligiran

• Nakakatulong ang compact surface-mount package na mabawasan ang paggamit ng board space

• Sinusuportahan ang karaniwang RS-232 na komunikasyon na ginagawa itong malawak na katugma sa mga serial device

• Mababang paggamit ng kuryente na angkop para sa mga kagamitang pinapagana ng baterya

Mga disadvantages

• Limitado ang maximum na rate ng data sa 116 kbps, na mas mabagal kumpara sa mga modernong high-speed na interface

• Ang hanay ng temperatura ng pagpapatakbo ay limitado sa komersyal na grado (0°C hanggang 70°C)

• Nangangailangan ng mga panlabas na capacitor para sa pagpapatakbo ng charge pump

• Partikular na idinisenyo para sa RS-232, na itinuturing na isang legacy na pamantayan ng komunikasyon

• Ang produkto ay hindi na ginagamit at wala na sa aktibong produksyon

Mga Alternatibo ng ADM560JRS

Numero ng Bahagi	Manufacturer	Mga Pangunahing Tampok	Gamitin ang Case/Notes
ADM560JRSZ	Analog Devices Inc.	Naka-package sa isang 196-LFBGA form factor na idinisenyo para sa mga compact, high-density na electronic assemblies.Sinusuportahan nito ang pag-install sa ibabaw-mount at maaasahang operasyon sa malawak na hanay ng pang-industriya na temperatura mula −40°C hanggang 85°C, na tumutulong na mapanatili ang matatag na pagganap sa mga hinihinging circuit.	Ginagamit sa mga advanced na electronic system na nangangailangan ng compact packaging at maaasahang performance.Angkop para sa mga pang-industriya at naka-embed na disenyo kung saan mahalaga ang matatag na operasyon at mahusay na paggamit ng espasyo sa board.
ADM560JRS-REEL	Analog Devices Inc.	Ibinibigay sa isang 16-PDIP na pakete na idinisenyo para sa through-hole mounting.Ang istilo ng pakete ay nagbibigay-daan sa tuwirang pag-install at madaling paghawak sa panahon ng pagpupulong o pagsubok.Gumagana ito sa loob ng tipikal na hanay ng temperatura ng komersyal na 0°C hanggang 70°C.	Karaniwang ginagamit sa mga development board, prototype, o kagamitan na gumagamit ng mga through-hole na bahagi.Ginagawa rin ng format ng DIP na mas simple ang pag-troubleshoot, pagpapalit, at manual na pagpupulong.
ADM560JR	Analog Devices Inc.	Nakapaloob sa isang compact na 64-VQFN na pakete na may nakalantad na thermal pad.Dinisenyo para sa surface-mount assembly, sinusuportahan nito ang maaasahang operasyon mula −40°C hanggang 85°C habang pinapabuti ang pagwawaldas ng init at electrical grounding.	Tamang-tama para sa mga modernong naka-embed na system at pang-industriya na electronics kung saan kailangan ang compact size at mahusay na thermal management.Kadalasang ginagamit sa mga disenyo ng high-density circuit.

Tungkol sa Analog Devices, Inc.

Ang Analog Devices, Inc. ay isang kumpanyang semiconductor na bumubuo ng mga integrated circuit na ginagamit para sa pagpoproseso ng signal, conversion ng data, at komunikasyon sa interface.Itinatag noong 1965 at headquarter sa United States, ang kumpanya ay nakatutok sa analog, mixed signal, at digital signal processing technology.Ang mga produkto nito ay malawakang ginagamit sa mga sistemang pang-industriya, kagamitan sa komunikasyon, mga instrumento sa pangangalagang pangkalusugan, automotive electronics, at mga consumer device.Kasama sa portfolio ng kumpanya ang mga amplifier, data converter, interface circuit, power management device, at signal processing component na idinisenyo para sa mga electronic system na nangangailangan ng tumpak at maaasahang paghawak ng signal.

Konklusyon

Ang ADM560JRS ay idinisenyo upang pangasiwaan ang serial communication sa pagitan ng mga logic circuit at RS232 device.Makakakuha ka ng apat na transmitter at limang receiver sa isang pakete, na nagpapahintulot sa ilang linya ng signal na pamahalaan nang sabay-sabay.Ang panloob na charge pump nito ay lumilikha ng kinakailangang mga boltahe ng interface mula sa isang solong supply ng mababang boltahe.Nakakatulong ang compact SSOP package na panatilihing maliit at maayos ang mga layout ng circuit.Maaari mong ilapat ang device sa mga control system, mga interface ng computer, at kagamitan sa komunikasyon na umaasa sa RS232 data exchange.Sa pinagsamang istraktura nito, binabawasan nito ang pangangailangan para sa mga karagdagang bahagi ng interface.
