Pag -unawa sa mga code ng IC: Paano basahin ang mga code ng IC at makilala ang mga tagagawa

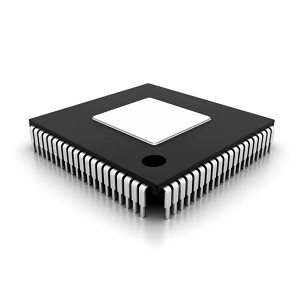

Ang mga integrated circuit, o IC, ay mga maliliit na chips na tumutulong sa mga elektronikong aparato na gumana.Ang bawat IC ay may isang espesyal na code na nakalimbag dito na nagsasabi sa amin kung ano ang ginagawa nito, kung sino ang gumawa nito, at kung paano ito gumagana.Ipinapaliwanag ng gabay na ito kung ano ang ibig sabihin ng mga code ng IC, kung paano basahin ang mga ito, at kung bakit mahalaga ito.Pinag -uusapan din nito ang tungkol sa iba't ibang uri ng mga IC tulad ng digital, analog, at power ics, at kung paano na -program ang mga chips na ito upang gawin ang kanilang mga trabaho.

Catalog

Ano ang mga code ng tagagawa ng IC?

Pinagsamang mga circuit (ICS) ay may label na may natatanging mga code ng tagagawa na makakatulong na makilala ang kanilang pinagmulan, uri, at mga teknikal na detalye.Ang mga code na ito ay tumutulong sa pag -verify ng pagiging tugma, mga pagtutukoy ng track, at maiwasan ang paggamit ng mga pekeng bahagi.Gayunpaman, dahil ang iba't ibang mga rehiyon ay gumagamit ng iba't ibang mga pamantayan, maaaring may overlap.Ang parehong o katulad na mga code ay maaaring sumangguni sa iba't ibang mga bahagi o kumpanya depende sa kung saan sila nanggaling.Ang hindi pagkakapare -pareho na ito ay madalas na nagdudulot ng pagkalito at nangangailangan ng labis na pansin sa panahon ng pagpili ng sangkap.

Kasama sa mga code ng tagagawa ang impormasyon tulad ng uri ng sangkap, kung saan ginawa ito, at panloob na data ng sanggunian.Ang mga code na ito ay nagpapakita kung ang isang bahagi ay isang logic chip, amplifier, o microcontroller, at kung minsan ay nagbibigay ng mga pahiwatig tungkol sa mga materyales na ginamit o ang batch ng produksyon.Sa isang pandaigdigang merkado, tatlong pangunahing mga sistema ng coding ang karaniwang ginagamit.Ang Jedec, na ginamit lalo na sa North America, ay isa sa mga pinaka -malawak na sinusunod na pamantayan.Ang EIA/ECMA, na ginamit sa Europa, ay may sariling pamamaraan para sa pagtatalaga ng code.Ang JIS-C-7012, na ginamit sa Japan, ay tumutukoy din sa isang hiwalay na istraktura ng coding.Ang bawat pamantayan ay may iba't ibang mga patakaran sa pag-format, kaya mahalaga na mag-cross-check code na may opisyal na mga datasheet.

Paano nakabalangkas ang mga code ng IC?

Ang isang code ng IC ay karaniwang binubuo ng tatlong pangunahing bahagi: isang prefix, isang hanay ng mga numero, at isang suffix.

Ang prefix ng isang integrated circuit (IC) na numero ng bahagi ay madalas na nagbibigay ng mahalagang impormasyon tungkol sa tagagawa o pangkalahatang pag -andar ng chip.Ang mga prefix na ito ay nagsisilbing shorthand identifier na mabilis na kinikilala ang pinagmulan o layunin ng isang naibigay na sangkap.Halimbawa, ang prefix na "LM" ay karaniwang nauugnay sa mga linear na IC na ginawa ng pambansang semiconductor, na nagpapahiwatig na ang chip ay kabilang sa isang pamilya ng mga sangkap na ginamit sa mga application tulad ng pagpapalakas, regulasyon, at pagproseso ng signal.Sa kabilang banda, ang prefix na "TL" ay madalas na ginagamit ng mga instrumento sa Texas upang magpahiwatig ng isang linya ng mga mababang-kapangyarihan na IC, na madalas na idinisenyo para sa mahusay na operasyon sa mga kapaligiran na pinapagana ng baterya o sensitibo sa enerhiya.Ang pag -unawa sa mga prefix na ito ay maaaring makatulong sa pagpili ng sangkap at disenyo ng circuit, dahil nag -aalok sila ng agarang pananaw sa kalikasan at tagagawa ng aparato.

Ang numero ng mga tao Sa isang pinagsama -samang bahagi ng numero ng circuit ay karaniwang kinikilala ang serye o pamilya ng chip, na nagbibigay ng mahalagang impormasyon tungkol sa disenyo at pag -andar nito.Halimbawa, sa maraming mga digital na lohika IC, ang bilang na "74" ay karaniwang ginagamit upang ipahiwatig ang 7400 serye.Ang seryeng ito ay kilalang-kilala sa mga electronics at engineering circles bilang isang malawak na pamilya ng mga digital logic chips na may kasamang malawak na hanay ng mga pag-andar tulad ng mga logic gate, flip-flops, counter, at marami pa.Sa pamamagitan ng pagkilala sa bilang na pagtatalaga na ito, maaari mong mabilis na matukoy ang pangkalahatang kategorya at pagiging tugma ng chip sa loob ng isang mas malaking circuit o system.

Ang Suffix Natagpuan sa pagtatapos ng bahagi ng bahagi ng isang bahagi ay madalas na nagbibigay ng karagdagang impormasyon tungkol sa mga pagtutukoy o pisikal na katangian.Halimbawa, ang suffix ay maaaring magpahiwatig ng saklaw ng temperatura ng operating ng sangkap o ang uri ng packaging nito, kapwa maaaring makaapekto sa pagganap at pagiging tugma.Sa maraming mga kaso, ang ilang mga titik sa loob ng suffix ay nagsisilbing shorthand para sa mga tiyak na kondisyon o format.Ang mga liham tulad ng "n" o "c" ay madalas na tumutukoy sa mga rate ng operating ng sangkap ng sangkap, tulad ng kung maaari itong gumana sa isang saklaw ng komersyal o pang -industriya.Samantala, ang iba pang mga suffix tulad ng "D" o "S" ay karaniwang tumutukoy sa pisikal na packaging ng sangkap.Ang "D" ay maaaring magpahiwatig ng isang dual in-line package (DIP), na karaniwang ginagamit sa pag-mount ng through-hole, habang ang "S" ay maaaring magpahiwatig ng isang pakete ng ibabaw-mount, na angkop para sa compact, modernong disenyo ng circuit.

Mga uri ng IC at ang kanilang mga code

Ang mga integrated circuit ay maaaring maipangkat batay sa kanilang ginagawa at kung saan sila ginamit.Narito ang isang mas malapit na pagtingin sa bawat kategorya at kung paano karaniwang sumasalamin ang kanilang mga code.

Digital Integrated Circuits (ICS)

Ang mga digital na IC ay maliliit na electronic chips na gumagana sa binary data, na nangangahulugang gumagamit lamang sila ng dalawang halaga: 0 at 1. Ang mga chips na ito ay ginagamit upang gawin ang mga gawain tulad ng mga simpleng pagpapasya, pagbibilang, at mas kumplikadong pag -iisip na kailangan ng mga computer.Sa loob ng mga digital na IC ay pangunahing mga bahagi tulad ng mga logic gate at flip-flops, na tumutulong sa chip na gumawa ng mga pagpapasya o matandaan ang mga bagay.Kapag ang mga bahaging ito ay pinagsama sa mga matalinong paraan, maaari silang lumikha ng mga makapangyarihang aparato tulad ng mga processors sa computer.Ang isang karaniwang pangkat ng mga digital na IC ay ang 7400 serye.Ang mga chips na ito ay madalas na ginagamit sa mga paaralan, ng mga hobbyist, at mga makina upang gawin ang mga pangunahing operasyon ng lohika, tulad ng pag -on o pag -off sa isang bagay depende sa ilang mga patakaran.Ang mas advanced na mga digital na IC ay may kasamang microprocessors tulad ng Intel 8080 at 8086. Ito ang ilan sa mga unang chips na ginamit sa mga unang computer.Maaari silang sundin ang mga tagubilin, magtrabaho kasama ang data, at makatulong na magpatakbo ng mga programa.Napakahalaga ng mga digital na IC sa mundo ngayon.Tumutulong sila sa mga aparato na magproseso ng impormasyon, mag -imbak ng data, at nagpapatakbo ng software.Mula sa mga simpleng electronics tulad ng mga digital na orasan hanggang sa mga makapangyarihang computer at smartphone, ang mga digital na IC ay nasa gitna kung paano gumagana ang modernong teknolohiya.

Analog ICS

Ang Analog Integrated Circuits (ICS) ay idinisenyo upang maproseso ang patuloy na mga signal para sa isang malawak na hanay ng mga application na nagsasangkot ng data.Hindi tulad ng mga digital chips, na gumagana sa data ng binary, analog ICS ay humahawak ng variable na boltahe o kasalukuyang mga antas, na nagpapahintulot sa kanila na palakasin, filter, o mga senyas ng kondisyon kung kinakailangan.Ang isang kilalang halimbawa ay ang pagpapatakbo ng LM741, isang staple sa parehong mga audio system at mga interface ng sensor.Ang maraming nalalaman op-amp na ito ay madalas na ginagamit upang mapalakas ang mahina na mga signal ng analog, na ginagawang mas madali para sa mga bahagi ng agos upang bigyang-kahulugan o higit pang maproseso ang data.Ang isa pang karaniwang ginagamit na analog IC ay ang 7805 boltahe regulator, na pinahahalagahan para sa kakayahang magbigay ng isang matatag na 5-volt output anuman ang pagbabagu-bago sa boltahe ng input.Mahalaga ang katatagan na ito para sa pagtiyak ng pare -pareho na pagganap sa mga circuit na umaasa sa tumpak na mga antas ng boltahe.Ang mga analog IC ay may papel sa pag -bridging ng agwat sa pagitan ng pisikal na mundo at mga elektronikong sistema.Ang mga aplikasyon na kinasasangkutan ng tunog, temperatura, ilaw, at iba pang mga analog na mga phenomena ay umaasa sa mga sangkap na ito upang tumpak na makuha at manipulahin ang data, na nagpapagana ng mga aparato na makipag -ugnay nang epektibo sa kanilang mga kapaligiran.

Mixed-signal ICS

Ang halo-halong mga integrated circuit (IC) ay dalubhasang mga chips na isinasama ang parehong mga analog at digital na sangkap sa loob ng isang solong aparato.Ang kanilang pangunahing pag -andar ay upang tulay ang agwat sa pagitan ng mga analog na mundo at mga digital na sistema, na ginagawa ang mga ito sa mga aplikasyon kung saan kailangang maiproseso ang mga signal ng digital hardware.Ang mga chips na ito ay may pananagutan para sa pag -convert ng mga signal ng analog tulad ng tunog, ilaw, o temperatura sa digital na data na maaaring bigyang kahulugan ng mga computer, at kabaligtaran.Dalawa sa mga pinaka-karaniwang uri ng halo-halong ICS ay ang mga analog-to-digital converters (ADC) at mga digital-to-analog converters (DAC).Ang mga ADC ay kumukuha ng tuluy -tuloy na pag -input ng analog, tulad ng isang tunog ng alon, at isalin ito sa isang digital na signal na maaaring maiimbak o manipulahin ng mga digital system.Ginagawa ng mga DAC ang kabaligtaran na gawain, na bumalik ang mga digital na signal sa mga analog na output, tulad ng tunog na nilalaro sa pamamagitan ng isang tagapagsalita.Dahil sa kanilang kakayahang umangkop, ang mga halo-halong ICS ay malawakang ginagamit sa iba't ibang mga elektronikong aparato tulad ng mga naka-embed na system, mobile phone, at kagamitan sa komunikasyon.

Power Management ICS

Ang Power Management Integrated Circuits (ICS) ay gumaganap ng isang papel sa pag -regulate at pamamahagi ng kuryente sa loob ng mga elektronikong aparato.Ang mga dalubhasang IC na ito ay may pananagutan sa pagpapanatili ng pinakamainam na antas ng boltahe, pamamahala ng mga proseso ng singilin ng baterya, at tinitiyak na ang kapangyarihan ay naihatid nang ligtas at mahusay sa iba't ibang mga sangkap sa loob ng isang system.Sa pamamagitan ng pagsasagawa ng mga gawain, ang mga IC ng pamamahala ng kapangyarihan ay makakatulong na maprotektahan ang mga sensitibong elektronikong bahagi mula sa pinsala dahil sa mga spike ng boltahe o pagbabagu -bago ng kapangyarihan.Sa pang -araw -araw na teknolohiya, ang mga IC na ito ay matatagpuan sa isang malawak na hanay ng mga aplikasyon.Halimbawa, ang mga IC ng pamamahala ng baterya ay karaniwang ginagamit sa mga smartphone upang masubaybayan ang kalusugan ng baterya, kontrol ng bilis ng singilin, at i -maximize ang buhay ng baterya.Sa mga pang -industriya na kagamitan, ang mga regulator ng boltahe ay tumutulong na mapanatili ang matatag na antas ng kuryente upang matiyak ang maaasahan at pare -pareho na operasyon sa ilalim ng iba't ibang mga kondisyon ng kuryente.Ang mga pamamahala ng kapangyarihan ng IC ay dinisenyo kasama ang dalawahang mga layunin ng pagpapahusay ng kahusayan ng enerhiya at pag-iingat sa mga elektronikong sistema mula sa mga potensyal na pagkabigo na may kaugnayan sa kuryente.

RF ICS

Ang RF ICS (Radio Frequency Integrated Circuits) ay dalubhasang elektronikong sangkap na idinisenyo upang gumana na may mga signal na may mataas na dalas, karaniwang sa saklaw na ginagamit para sa wireless na komunikasyon.Ang mga chips na nagpapagana ng mga aparato na magpadala at makatanggap ng mga signal sa hangin sa mga modernong sistema ng komunikasyon.Ang ilang mga pangunahing sangkap ay karaniwang matatagpuan sa loob ng RF ICS.Ang mga amplifier ng kuryente ay ginagamit upang palakasin ang mga signal bago ang paghahatid, tinitiyak na ang signal ay maaaring maglakbay ng higit na distansya nang walang pagkasira.Ang mga filter ng RF, sa kabilang banda, ay may pananagutan sa pag -alis ng mga hindi ginustong mga dalas at ingay mula sa signal, na tumutulong na mapanatili ang kalinawan at pagiging maaasahan sa panahon ng paghahatid.Ang mga integrated circuit na ito ay mahalaga sa pagpapatakbo ng isang iba't ibang mga pang -araw -araw na teknolohiya.Halimbawa, ang mga mobile phone, ay lubos na umaasa sa RF ICS upang mahawakan ang paghahatid ng boses at data.Ang mga module ng Wi-Fi at GPS ay nakasalalay din sa mga chips na ito upang mapanatili ang tumpak, mahusay na komunikasyon.Habang ang wireless na teknolohiya ay patuloy na nagbabago, ang papel ng RF ICS ay nagiging mas mahalaga sa pagsuporta sa mas mabilis, mas maaasahang koneksyon.

Karaniwang mga code ng tagagawa ng IC

Ang talahanayan sa ibaba ay nagbabalangkas ng mga karaniwang pagdadaglat kasama ang kanilang mga nauugnay na tagagawa, na napansin din ang anumang mga pagsasanib o pagkuha na naimpluwensyahan ang kanilang kasalukuyang pagmamay -ari o istraktura ng organisasyon.

Pagdadaglat	Tagagawa	Pagdadaglat	Tagagawa
Am	Mga advanced na micro aparato	A	Pambansang Semiconductor
Amsref	Mga Advanced na Sistema ng Monolitiko	ADC	Pambansang Semiconductor
Om	AEG	CLC	Pambansang Semiconductor
PCD	AEG	Cop	Pambansang Semiconductor
PCF	AEG	DAC	Pambansang Semiconductor
Saa	AEG	DM	Pambansang Semiconductor
Sab	AEG	DP	Pambansang Semiconductor
SAF	AEG	Ds	Pambansang Semiconductor
SCB	AEG	F	Pambansang Semiconductor
SCN	AEG	L	Pambansang Semiconductor
TAA	AEG	Lf	Pambansang Semiconductor
TBA	AEG	Lft	Pambansang Semiconductor
TCA	AEG	LH	Pambansang Semiconductor
TEA	AEG	LM	Pambansang Semiconductor
A	Allegro Microsystems	LMC	Pambansang Semiconductor
Str	Allegro Microsystems	LMD	Pambansang Semiconductor
UCN	Allegro Microsystems	LMF	Pambansang Semiconductor
Udn	Allegro Microsystems	LMX	Pambansang Semiconductor
UDS	Allegro Microsystems	LPC	Pambansang Semiconductor
Ugn	Allegro Microsystems	LPC	Pambansang Semiconductor
EP	Altera	Mf	Pambansang Semiconductor
EPM	Altera	Mm	Pambansang Semiconductor
Pl	Altera	NH	Pambansang Semiconductor
A	AMD	Unx	Pambansang Semiconductor
Am	AMD	PB	NEC
Ampal	AMD	PC	NEC
Pal	AMD	Pd	NEC
Om	Amperex	I -UPD	NEC
PCD	Amperex	UPD8	NEC
PCF	Amperex	NJM	Bagong Japanese Radio Corp.
Saa	Amperex	NSC	Newport
Sab	Amperex	Sm	Nippon Circuits Circuits
SAF	Amperex	NC	Nitron
SCB	Amperex	Mm	Oki
SCN	Amperex	MSM	Oki
TAA	Amperex	MC	Sa semiconductor
TBA	Amperex	Ef	Sa semiconductor (dati Thomson)
TCA	Amperex	Et	Sa semiconductor (dati Thomson)
TEA	Amperex	GSD	Sa semiconductor (dati Thomson)
V	Amtel	HCF	Sa semiconductor (dati Thomson)
Ad	Mga aparato ng analog	L	Sa semiconductor (dati Thomson)
Adel	Mga aparato ng analog	LM	Sa semiconductor (dati Thomson)
ADG	Mga aparato ng analog	Ls	Sa semiconductor (dati Thomson)
Adlh	Mga aparato ng analog	M	Sa semiconductor (dati Thomson)
Adm	Mga aparato ng analog	MC	Sa semiconductor (dati Thomson)
Advfc	Mga aparato ng analog	Mk	Sa semiconductor (dati Thomson)
Amp	Mga aparato ng analog	Om	Sa semiconductor (dati Thomson)
Buf	Mga aparato ng analog	PCD	Sa semiconductor (dati Thomson)
Cav	Mga aparato ng analog	PCF	Sa semiconductor (dati Thomson)
CMP	Mga aparato ng analog	Saa	Sa semiconductor (dati Thomson)
DAC	Mga aparato ng analog	Sab	Sa semiconductor (dati Thomson)
May	Mga aparato ng analog	SAF	Sa semiconductor (dati Thomson)
HDM	Mga aparato ng analog	SCB	Sa semiconductor (dati Thomson)
MUX	Mga aparato ng analog	SCN	Sa semiconductor (dati Thomson)
Op	Mga aparato ng analog	SFC	Sa semiconductor (dati Thomson)
PM	Mga aparato ng analog	Sg	Sa semiconductor (dati Thomson)
Ref	Mga aparato ng analog	St	Sa semiconductor (dati Thomson)
SSM	Mga aparato ng analog	TAA	Sa semiconductor (dati Thomson)
SW	Mga aparato ng analog	TBA	Sa semiconductor (dati Thomson)
Ma	Mga Sistema ng Analog	TCA	Sa semiconductor (dati Thomson)
Pa	Apex	Td	Sa semiconductor (dati Thomson)
Sa	Atmel	TDA	Sa semiconductor (dati Thomson)
ATV	Atmel	TDF	Sa semiconductor (dati Thomson)
Bq	Benchmarq Microelectronics Inc.	TEA	Sa semiconductor (dati Thomson)
Bt	Brooktree	Tl	Sa semiconductor (dati Thomson)
Mga ad	Burr-Brown	Ts	Sa semiconductor (dati Thomson)
Ald	Burr-Brown	TSH	Sa semiconductor (dati Thomson)
Buf	Burr-Brown	UC	Sa semiconductor (dati Thomson)
DAC	Burr-Brown	Uln	Sa semiconductor (dati Thomson)
DCP	Burr-Brown	Avs	Sa semiconductor (dati Thomson))
Ina	Burr-Brown	Ohn	Optek
Ay	Burr-Brown	Ah	Optical Electronics Inc.
ISO	Burr-Brown	An	Panasonic
IVC	Burr-Brown	PDM	Paradigma
MPC	Burr-Brown	P	Pagganap semiconductor
MPY	Burr-Brown	Hef	Philips
Opa	Burr-Brown	Mab	Philips
Opt	Burr-Brown	N	Philips
PCM	Burr-Brown	NE	Philips
PGA	Burr-Brown	Om	Philips
PWR	Burr-Brown	PC	Philips
RCV	Burr-Brown	PCD	Philips
Ref	Burr-Brown	PCF	Philips
Reg	Burr-Brown	Plc	Philips
Shc	Burr-Brown	Pls	Philips
UAF	Burr-Brown	PZ	Philips
VCA	Burr-Brown	S	Philips
VFC	Burr-Brown	SA	Philips
XTR	Burr-Brown	Saa	Philips
G	California Micro Device Corp.	Sab	Philips
CLC	Comlinear	SAF	Philips
Cy	Cypress	SC	Philips
Palce	Cypress	SCB	Philips
Ds	Dallas Semiconductor	SCC	Philips
Am	Datel	SCN	Philips
Rd	EG & G Reticon	Se	Philips
RF	EG & G Reticon	Sp	Philips
RM	EG & G Reticon	TAA	Philips
Rt	EG & G Reticon	TBA	Philips
Ru	EG & G Reticon	TCA	Philips
El	Elantec	TDA	Philips
RTC	Epson	TEA	Philips
PBL	Ericsson	Ua	Philips
SFC	ESMF	Uma	Philips
XR	Exar	Mn	Plessy
A	Fairchild	Sl	Plessy
DM	Fairchild	Sp	Plessy
F	Fairchild	Tab	Plessy
L	Fairchild	Buf	Precision Monolithic
Mm	Fairchild	QS	Kalidad ng Semiconductor Inc.
Nm	Fairchild	R	Raytheon
NMC	Fairchild	Ray	Raytheon
Unx	Fairchild	RC	Raytheon
FSS	Ferranti	RM	Raytheon
Zld	Ferranti	R	Rockwell
Zn	Ferranti	KA	Samsung
MB	Fujitsu	KM	Samsung
MBL8	Fujitsu	Kmm	Samsung
MBM	Fujitsu	La	Sanyo
Ga	Gazelle	LC	Sanyo
Gel	Ge	Nq	Seeq
MVA	GEC-Plessey Semiconductor	Pq	Seeq
Zn	GEC-Plessey Semiconductor	RTC	Seiko
ACF	Pangkalahatang instrumento	Ir	Matalim
Ay	Pangkalahatang instrumento	Om	Siemens
Gic	Pangkalahatang instrumento	PCD	Siemens
GP	Pangkalahatang instrumento	PCF	Siemens
Spr	Pangkalahatang instrumento	Saa	Siemens
Gl	Goldstar	Sab	Siemens
GM	Goldstar	Sabe	Siemens
Gmm	Goldstar	SAF	Siemens
Ad	Harris	SCB	Siemens
Ca	Harris	SCN	Siemens
CD	Harris	TAA	Siemens
CDP	Harris	TBA	Siemens
CP	Harris	TCA	Siemens
H	Harris	TEA	Siemens
Ha	Harris	Sg	Silicon General (Infinity Micro)
HFA	Harris	PH	Teknolohiya ng imbakan ng silikon
Hi	Harris	Df	Siliconix
Hin	Harris	L	Siliconix
Balakang	Harris	Ld	Siliconix
HV	Harris	D	Siliconix, Intel
Ich	Harris	L	Siltronics
ICL	Harris	Ld	Siltronics
ICM	Harris	BX	Sony
Im	Harris	CXK	Sony
CS	Harris, Cherry Semiconductor	CX	Sony, Cyrix
DG	Harris, Temic	TPQ	Sprague
HCPL	Hewlett-Packard	UCS	Sprague
Hctl	Hewlett-Packard	Com	Standard Microsystem Corp.
HPM	Hewlett-Packard	Kr	Standard Microsystem Corp.
Ha	Hitachi	St	Startech
HD	Hitachi	CM	Supertex, Temic
Hg	Hitachi	Syd	Syntaq
HL	Hitachi	Sys	Syntaq
HM	Hitachi	TMC	Taytheon
Hn	Hitachi	TC	Telcom Semiconductor
HT	Holtek	TCM	Telcom Semiconductor
Nagkaroon	Honeywell	TP	Teledyne Philbrick
HDAC	Honeywell	TSC	Teledyne Semiconductor
Ss	Honeywell	Om	Telefunken
Hy	Hyundai	PCD	Telefunken
W	Gumagana ang IC	PCF	Telefunken
Peel	Impormasyon Chips at Technology Inc.	Saa	Telefunken
ISD	Mga aparato ng Strorage ng Impormasyon	Sab	Telefunken
IMS	Inmos	SAF	Telefunken
Idt	Pinagsamang teknolohiya ng aparato	SCB	Telefunken
Ay	Pinagsamang Silicon Solutions Inc.	SCN	Telefunken
C	Intel	TAA	Telefunken
i	Intel	TBA	Telefunken
I	Intel	TCA	Telefunken
N	Intel	TEA	Telefunken
P	Intel	TML	Telmos
Pa	Intel	HM	TEMIC
Ir	International Rectifier	MC	TEMIC
Itt	Itt	P	TEMIC
Gal	Lattice	S	TEMIC
IsplSi	Lattice	SD	TEMIC
Lt	Linear Technology Corporation	Si	TEMIC
LTC	Linear Technology Corporation	U	TEMIC
LTZ	Linear Technology Corporation	IP	Temic, Seagate Microelectronics
Ls	LSI Computer Systems	Ma	Tesla
Att	Lucent Technologies	Maa	Tesla
Msk	M. S. Kennedy	MH	Tesla
MX	Macronix	MHB	Tesla
Ma	Marconi	MC	Mga instrumento sa Texas
Max	Maxim	NE	Mga instrumento sa Texas
MX	Maxim	Op	Mga instrumento sa Texas
Si	Maxim	RC	Mga instrumento sa Texas
MC	Micra hybrids	Sg	Mga instrumento sa Texas
Mic	Micrel	Sn	Mga instrumento sa Texas
Ml	Micro Linear Corp.	Tibpal	Mga instrumento sa Texas
Mn	Micro Networks	Til	Mga instrumento sa Texas
MP	Micro Power (Exar)	Tip	Mga instrumento sa Texas
Pic	Microchip	Tipal	Mga instrumento sa Texas
MSC	Mga sangkap ng Microcomputers Systems	Tis	Mga instrumento sa Texas
Mil	Microsystems International	Tl	Mga instrumento sa Texas
MT	Mitel Semiconductor	TLC	Mga instrumento sa Texas
M	Mitsubishi	Tle	Mga instrumento sa Texas
MSL8	Mitsubishi	TM	Mga instrumento sa Texas
CMP	Monolithics	TMS	Mga instrumento sa Texas
Banig	Monolithics	Ua	Mga instrumento sa Texas
Op	Monolithics	Uln	Mga instrumento sa Texas
SSS	Monolithics	T	Toshiba
MCS	Teknolohiya ng MOS	Ta	Toshiba
Mk	Mostek	TC	Toshiba
Hep	Motorola	Td	Toshiba
Lf	Motorola	Thm	Toshiba
MC	Motorola	Tmm	Toshiba
MCC	Motorola	TMP	Toshiba
MCCS	Motorola	Tmpz	Toshiba
MCM	Motorola	TDC	Trw
MCT	Motorola	Um	United Microelectronics Corp.
MEC	Motorola	L	Unitrode
Mm	Motorola	UC	Unitrode
MPF	Motorola	UCC	Unitrode
MPQ	Motorola	Uln	US Microchip
MPS	Motorola	Mach	Vantis (AMD)
MPSA	Motorola	Palce	Vantis (AMD)
Mwm	Motorola	Vt	VLSI Technology Inc.
Sg	Motorola	Va	VTC
Sn	Motorola	VC	VTC
TDA	Motorola	PSD	Waferscale Integration Inc.(WSI)
Tl	Motorola	WD	Western Digital
Ua	Motorola	X	XICOR
UAA	Motorola	U	Zentrum microelectronics
UC	Motorola	UD	Zentrum microelectronics
Uln	Motorola	Zh	Zetex
XC	Motorola	Zldo	Zetex
Z	Zilog	Zrb	Zetex
Zm	Zetex	Zref	Zetex
ZMR	Zetex	Zrt	Zetex
Zr	Zetex	ZSD	Zetex
Zra	Zetex	ZSM	Zetex

Paano na -program ang Integrated Circuits (ICS)?

Ang mga integrated circuit (IC), tulad ng mga microcontroller at FPGA, ay mga maliit na computer chips na nangangailangan ng mga tagubilin upang gumana.Ang mga tagubiling ito ay idinagdag, o na -program, sa iba't ibang mga paraan depende sa kung paano itinayo ang chip, kung ano ang ginagamit nito, at kung kailangan itong ma -update mamaya.Ang isang pangkaraniwan at nababaluktot na paraan upang mag -program ng isang chip ay habang inilalagay na ito sa pangwakas na aparato.Ang pamamaraang ito ay tinatawag In-circuit programming.Pinapayagan nito ang mga developer na magpadala ng mga programa sa chip gamit ang mga karaniwang koneksyon tulad ng JTAG o SPI.Ang pamamaraang ito ay mahusay sa panahon ng pagsubok at pag -unlad, dahil maaari mong baguhin ang programa nang hindi inaalis ang chip.Pinapayagan din nito ang mga pag -update kahit na matapos na ibenta ang aparato, kapaki -pakinabang para sa mga bagay tulad ng mga sistema ng kotse o matalinong mga aparato sa bahay na maaaring mangailangan ng mga malalayong pag -update.

Minsan, ang mga chips ay walang sapat na memorya sa loob upang hawakan ang lahat ng mga kinakailangang tagubilin.Sa mga kasong iyon, binabasa ng chip ang programa nito mula sa isa pang memorya ng memorya kapag ito ay lumiliko.Halimbawa, maraming mga FPGA ang nagbasa ng kanilang pag -setup mula sa isang panlabas na memorya ng flash sa tuwing magsisimula sila.Makakatulong ito sa pag -save ng puwang sa pangunahing chip.Sa iba pang mga system, ang mga microcontroller ay maaari ring makakuha ng mga bahagi ng kanilang programa sa ganitong paraan.Ang pamamaraang ito ay maaaring gawing mas nababaluktot ang system sa pamamagitan ng pag -load lamang ng kailangan sa oras.Hindi lahat ng mga chips ay gumagamit ng parehong mga pamamaraan ng programming.Ang ilan ay ginawa upang gumana lamang sa mga espesyal na tool mula sa tagagawa.Ang mga ito ay tinatawag na Mga pamamaraan ng pagmamay -ari.Maaaring mas mahirap silang magtrabaho, ngunit madalas silang nagbibigay ng mas mahusay na pagganap o mas maraming seguridad.Halimbawa, ang ilang mga espesyal na layunin na chips (tulad ng mga DSP o ASIC) ay nangangailangan ng pasadyang software at kagamitan upang i-program ang mga ito.

Sa ilang mga kaso, ang isang chip ay na -program nang isang beses at hindi na muling nagbago.Ito ay madalas na ginagawa para sa mga ligtas na sistema o para sa mga murang aparato na ginawa sa maraming bilang.Ginagamit ang mga chips na ito Isang beses na memorya ng Programmable (OTP) o Masked Rom.Sa OTP, ang programa ay sinusunog sa chip na may mataas na boltahe.Sa masked ROM, ang programa ay itinayo sa chip kapag ginawa ito sa pabrika.Ang mga pamamaraang ito ay imposible na baguhin ang programa sa paglaon, kaya ginagamit ang mga ito kapag ang code ay dapat manatiling pareho magpakailanman tulad ng mga matalinong kard o simpleng mga laruan ng elektroniko.

Konklusyon

Ang mga code ng IC ay tulad ng mga tag ng pangalan para sa mga electronic chips.Tinutulungan ka nilang malaman kung ano ang ginagawa ng chip at kung saan nanggaling.Ang pag -aaral kung paano basahin ang mga code na ito ay ginagawang mas madali upang piliin ang mga tamang bahagi at bumuo ng mga nagtatrabaho na circuit.Nagpakita rin ang gabay na ito ng iba't ibang uri ng IC at kung paano ginagamit ang mga ito sa malawak na aparato.Kung inaayos mo ang mga electronics, pagbuo ng isang proyekto, o mausisa lamang, ang pag -alam tungkol sa mga code ng IC ay isang kapaki -pakinabang na kasanayan sa mundo ng mga elektronika.
