EPF8820AQC208-4 FPGA: Mga tampok, pagtutukoy, programming, at datasheet

Ang gabay na ito ay tungkol sa EPF8820AQC208-4, isang malakas at nababaluktot na chip na tinatawag na isang FPGA (patlang na naka-program na gate ng gate).Ang chip na ito ay ginagamit upang bumuo ng mga pasadyang mga digital na sistema tulad ng mga natagpuan sa AI, 5G network, matalinong aparato, at mga makina ng pabrika.Sa gabay na ito, malalaman mo kung ano ang magagawa ng chip, ang mga pangunahing tampok nito, kung paano ito gumagana, at kung paano i -program ito para sa iba't ibang mga gawain.

Catalog

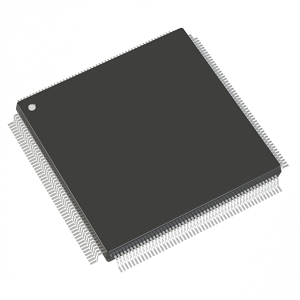

EPF8820AQC208-4 Pangkalahatang-ideya

Ang EPF8820AQC208-4 ay bahagi ng Intel's Flex 8000 Series ng Field Programmable Gate Arrays (FPGAS), na orihinal na dinisenyo ni Altera.Nagtatampok ang modelong ito ng 84 logic array blocks (LABS) at nag-aalok ng 152 input/output pin na naka-encode sa isang 208-pin quad flat package (QFP).Ang seryeng ito ay kilala para sa pagsasama -sama ng detalyadong arkitektura at malawak na kakayahan ng rehistro ng tradisyonal na mga FPGA na may bilis at mahuhulaan na mga pagkaantala ng magkakaugnay na mabubura na mga naka -program na aparato ng lohika (EPLD), na ginagawa itong isang maraming nalalaman na pagpipilian para sa mga aplikasyon tulad ng pagproseso ng digital signal at pagmamanipula ng landas ng data.Ang mga aparato ng Flex 8000, kabilang ang EPF8820AQC208-4, ay nakikilala sa pamamagitan ng kanilang multivolt I/O interface, na nagpapahintulot sa kanila na umangkop sa iba't ibang mga boltahe ng system, pagtaas ng pagiging tugma ng system at kakayahang umangkop.Ang tampok na ito ay kapaki -pakinabang sa mga kumplikadong digital na kapaligiran kung saan karaniwan ang iba't ibang mga antas ng boltahe.Kasama rin sa pamilya ang iba pang mga modelo tulad ng EPF81500A, EPF81188A, EPF8820A, at EPF8636A, lahat ay nagbabahagi ng mga katulad na tampok ngunit pinasadya para sa iba't ibang mga pangangailangan sa scaling.

Kung nais mong samantalahin ang advanced na teknolohiya ng FPGA para sa iyong negosyo, isaalang-alang ang paglalagay ng isang malaking order sa amin dahil ang EPF8820AQC208-4 ay naghahatid ng isang kahanga-hangang halo ng pagganap at kakayahang umangkop.

EPF8820AQC208-4 CAD Models

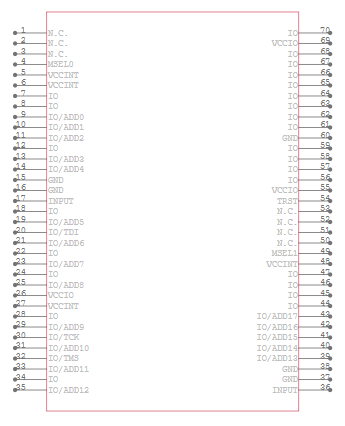

EPF8820AQC208-4 Simbolo

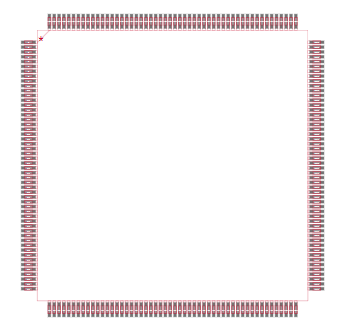

EPF8820AQC208-4 Footprint

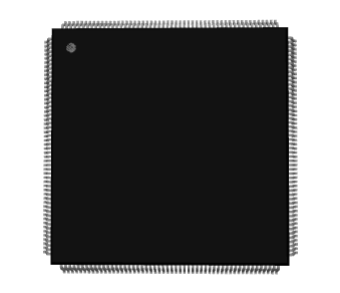

EPF8820AQC208-4 3D Model

Mga tampok na EPF8820AQC208-4

At Kapasidad ng lohika: Ang EPF8820AQC208-4 ay nilagyan ng 8,000 logic gate at 672 na mga elemento ng lohika, na nagbibigay ng isang matatag na platform para sa pagpapatupad ng mga kumplikadong digital na pag-andar.Ang mataas na kapasidad ng lohika na ito ay nagbibigay -daan para sa maraming nalalaman na pagpapatupad ng disenyo, na nakatutustos sa isang malawak na hanay ng mga gawain sa computational at mga digital na disenyo ng lohika.

At Input/output pin: Sa pamamagitan ng 152 input/output pin, ang FPGA na ito ay nag -aalok ng malawak na mga pagpipilian sa koneksyon, na ginagawang lubos na madaling iakma sa maraming mga kinakailangan sa interface.Tinitiyak ng tampok na ito na maaari itong pamahalaan ang maraming mga stream ng data nang sabay -sabay, mainam para sa mga aplikasyon na nangangailangan ng mataas na koneksyon tulad ng mga sistema ng telecommunication at kumplikadong pagproseso ng digital signal.

At I -configure ang mga bloke ng lohika (CLB): Kasama sa aparato ang 84 na -configure na mga bloke ng lohika, na siyang pangunahing mga tampok ng arkitektura na nagbibigay ng kakayahang umangkop upang maipatupad ang mga pasadyang circuit circuit.Ang bawat CLB ay maaaring ma -program upang maisagawa ang iba't ibang mga lohikal na pag -andar, na nagpapabuti sa kakayahang umangkop ng FPGA sa mga tiyak na kinakailangan sa proyekto.

At Operating boltahe: Ang FPGA na ito ay nagpapatakbo sa loob ng isang saklaw ng boltahe ng supply na 4.75V hanggang 5.25V, na nakahanay sa mga karaniwang kinakailangan sa kapangyarihan ng mga digital system.Tinitiyak ng saklaw ng boltahe na ito ang matatag na operasyon at pagiging tugma sa mga karaniwang 5V digital circuit, na binabawasan ang pangangailangan para sa karagdagang mga sangkap ng regulasyon ng boltahe.

At Saklaw ng temperatura: Dinisenyo upang gumana nang epektibo sa isang saklaw ng temperatura mula 0 ° C hanggang 70 ° C, ang EPF8820AQC208-4 ay angkop para sa operasyon sa karamihan sa mga kinokontrol na kapaligiran.Tinitiyak ng kakayahang umangkop sa temperatura ang maaasahang pagganap sa iba't ibang mga setting, mula sa mga pang -industriya na aplikasyon sa mga elektronikong consumer, kung saan ang pagbabagu -bago ng temperatura ay maaaring maging isang pag -aalala.

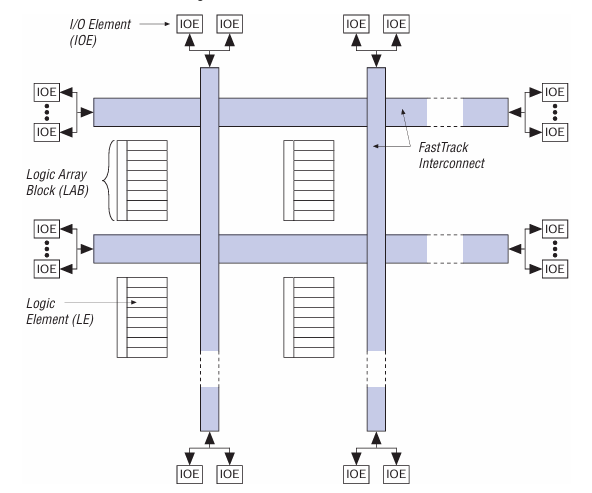

EPF8820AQC208-4 block diagram

Ang diagram ay naglalarawan ng panloob na arkitektura ng Altera Flex 8000 Series FPGA, partikular para sa EPF8820AQC208-4 aparato.Sa core ng istraktura ay ang mga lohika na mga bloke ng array (lab), na mga kumpol ng mga elemento ng lohika (LES).Ang mga lab na ito ay ipinamamahagi sa buong chip at nagsisilbing pangunahing mga bloke ng gusali para sa pagpapatupad ng mga pag -andar ng lohika.Ang bawat LE sa loob ng isang lab ay maaaring magsagawa ng mga pangunahing operasyon ng lohika, at ang mga lab ay nagtutulungan upang maipatupad ang mga kumplikadong digital system.Ang nakapaligid na mga lab ay mga elemento ng I/O (Ioes), na inilalagay sa kahabaan ng periphery ng aparato.Ang mga Ioes na ito ay humahawak ng pakikipag -ugnayan sa pagitan ng panloob na lohika at panlabas na mga signal, na ginagawang mahalaga para sa pagsasama ng FPGA sa iba pang mga sangkap sa isang sistema.Ang mga Ioes ay kumonekta sa panloob na lohika sa pamamagitan ng Fasttrack Interconnect, isang nakalaang network ng ruta na mahusay na nag -uugnay sa mga Io, lab, at iba pang mga panloob na sangkap.Ang interconnect na ito ay nagbibigay-daan sa mga signal na mabilis na gumalaw sa buong FPGA, tinitiyak ang pagproseso ng high-speed data at maaasahang mga landas sa komunikasyon.

EPF8820AQC208-4 Mga pagtutukoy

I -type	Parameter
Tagagawa	Altera/Intel
Serye	Flex 8000
Packaging	Tray
Bahagi ng Bahagi	Lipas na
Bilang ng mga lab/clbs	84
Bilang ng mga elemento/cell ng lohika	672
Bilang ng I/O.	152
Bilang ng mga pintuan	8000
Boltahe - Supply	4.75V ~ 5.25V
Uri ng pag -mount	Surface Mount
Temperatura ng pagpapatakbo	0 ° C ~ 70 ° C (TA)
Package / Kaso	208-BFQFP
Package ng aparato ng supplier	208-pqfp (28x28)
Base Number Product	EPF8820

EPF8820AQC208-4 Application

Artipisyal na Intelligence (AI)

Ang FPGA ay ginamit sa AI para sa pagpabilis ng mga algorithm ng pag -aaral ng makina at pagpapagana ng mahusay na pagpapatupad ng neural network.Ang kakayahang mabilis na muling mai -configure ay nagbibigay -daan upang umangkop sa iba't ibang mga modelo at gawain ng AI, na ginagawa itong isang mahalagang sangkap sa pagbuo ng mga tumutugon na mga aplikasyon ng AI.

5G teknolohiya

Sa 5G Komunikasyon, ang matatag na kakayahan sa pagproseso ng EPF8820AQ208-4 ay mahusay para sa pamamahala ng mga kumplikadong protocol at paghawak ng malalaking dami ng data.Ginagawa nitong mainam para sa mga istasyon ng base at imprastraktura ng network na nangangailangan ng pagproseso at pagganap ng high-speed data.

Cloud Computing

Ang FPGA ay nagtatrabaho sa mga kapaligiran ng cloud computing upang mapahusay ang mga bilis ng pagproseso ng data at pagbutihin ang kahusayan sa karga ng trabaho.Ang kakayahang magamit nito sa paghawak ng mga kahanay na gawain ay ginagawang isang mahusay na pagpipilian para sa pabilis na mga aplikasyon at serbisyo na batay sa ulap.

Wireless Technology

Ito ay integral sa mga wireless system ng komunikasyon, na sumusuporta sa isang hanay ng mga teknolohiya mula sa Wi-Fi hanggang sa mga advanced na cellular network.Ang kapasidad ng FPGA upang maproseso ang maraming mga protocol ng komunikasyon nang sabay -sabay na kailangan nito para sa pag -unlad at pagpapahusay ng mga wireless na aparato.

Pang -industriya na kontrol

Sa mga setting ng pang-industriya, ang EPF8820AQC208-4 ay ginagamit sa mga sistema ng automation kung saan mahalaga ang katumpakan at pagiging maaasahan.Pinapadali nito ang kontrol at pagsubaybay sa mga proseso ng pang -industriya, na nag -aambag sa pagtaas ng kahusayan at kaligtasan sa mga kapaligiran sa pagmamanupaktura.

Internet of Things (IoT)

Ang FPGA ay gumaganap ng isang papel sa mga imprastraktura ng IoT sa pamamagitan ng pagproseso at pagsusuri ng data mula sa maraming mga sensor at aparato.Ang kakayahang ito ay susi sa pagpapagana ng mga matalinong lungsod, matalinong tahanan, at iba pang mga aplikasyon ng IoT kung saan kinakailangan ang mabilis na paggawa ng desisyon batay sa data ng sensor.

Kagamitan sa medisina

Sa larangan ng medikal, ang EPF8820AQ208-4 ay nagpapabuti sa mga kakayahan ng mga diagnostic at imaging kagamitan, pati na rin ang mga sistema ng pagsubaybay sa pasyente.Tinitiyak ng kapangyarihan ng pagproseso nito ang mabilis at tumpak na pagsusuri sa mga medikal na diagnostic at paggamot.

EPF8820AQC208-4 Katulad na mga bahagi

At EPF8820AQC208-2

At EPF8820AQC160-4

At EPF8820ATC144-3

EPF8820AQC208-4 Bentahe

Mga Kakayahang Pagproseso ng Parallel

Ang EPF8820AQC208-4 ay nangunguna sa mga kapaligiran na nangangailangan ng sabay-sabay na maraming operasyon dahil sa likas na arkitektura ng pagproseso ng kahanay.Ang kakayahang ito ay nagbibigay -daan sa ito upang maipalabas ang mga tradisyunal na microcontroller at mga processors na sunud -sunod na naproseso ang mga gawain, na ginagawang perpekto para sa mga aplikasyon tulad ng pagproseso ng video, kumplikadong pagmamanipula ng data, at pagsubaybay sa system.

Pag -configure ng Hardware

Ang isa sa standout ng FPGA ay ang kakayahang mai -configure pagkatapos ng pag -deploy.Ang muling pag -configure na ito ay nangangahulugan na maaari mong i -update ang pag -andar ng aparato at umangkop sa mga bagong pamantayan o protocol nang hindi nangangailangan ng kapalit ng hardware.Ang kakayahang umangkop na ito ay mahalaga sa mga industriya kung saan ang mga pagsulong sa teknolohiya ay mabilis at madalas, na nagpapahintulot sa matagal na utility ng aparato at proteksyon sa pamumuhunan.

Pagpapasadya para sa mga tiyak na aplikasyon

Pinapayagan ng aparato para sa malalim na pagpapasadya upang matugunan ang tumpak na mga kinakailangan sa gumagamit o tukoy na application.Maaari mong i -program ang FPGA upang maisagawa ang mga dalubhasang pag -andar ng lohika, na -optimize ang aparato para sa mga tiyak na gawain, na kung saan ay nagpapabuti sa parehong pagganap at kahusayan.Ang antas ng pagpapasadya na ito ay isang kalamangan sa mga pasadyang at angkop na mga aplikasyon kung saan ang mga solusyon sa off-the-shelf ay hindi sapat.

Mabilis na prototyping at pag -unlad

Sinusuportahan ng EPF8820AQC208-4 ang mabilis na prototyping, na nagpapagana upang umulit at pinuhin ang kanilang mga disenyo nang mabilis.Ang mabilis na kakayahan ng pag-unlad na ito ay binabawasan ang oras-sa-merkado para sa mga bagong produkto at pinapayagan ang mga kumpanya na tumugon nang mas mabilis sa mga pangangailangan sa merkado o mga teknolohikal na paglilipat.Ito ay isang kalamangan sa mga mapagkumpitensyang sektor kung saan ang una ay maaaring tukuyin ang pamumuno sa merkado.

Pagsasama ng maraming mga pag -andar

Sa pamamagitan ng malaking kapasidad ng lohika at maraming mga pagpipilian sa I/O, ang FPGA ay maaaring pagsamahin ang maraming mga pag -andar sa isang solong chip.Ang pagsasama na ito ay binabawasan ang pangangailangan para sa maraming natatanging mga sangkap, pagpapagaan ng disenyo, pagbabawas ng bakas ng hardware, at potensyal na pagbaba ng mga gastos.Ang nasabing pagsasama ay kapaki -pakinabang sa paglikha ng mas compact at mahusay na mga elektronikong aparato, lalo na sa mga electronics at naka -embed na mga sistema.

EPF8820AQC208-4 Mga Hakbang sa Programming

1. Pagpasok sa Disenyo: Ang hakbang na ito ay nagsasangkot ng pagtukoy ng mga logic circuit at mga pag -andar ng system na ipatutupad ng FPGA.Maaari kang gumamit ng iba't ibang mga pamamaraan tulad ng pagkuha ng eskematiko, mga wika sa paglalarawan ng hardware tulad ng AHDL, VHDL, o verilog, at pag -edit ng alon.Ang Altera's Max+Plus II Development Software ay nagbibigay ng mga tool para sa lahat ng mga pamamaraan na ito, na pinadali ang pagpasok at samahan ng iyong disenyo.

2. Pag -compilation at synthesis: Matapos ipasok ang disenyo, kailangan itong maipon at synthesized.Ang prosesong ito ay nagsasangkot ng pagsasalin ng mataas na antas ng disenyo sa isang format na mga mapa sa pisikal na hanay ng mga lohika ng FPGA at arkitektura ng ruta.Ang tool ng synthesis sa loob ng mga tseke ng MAX+Plus II para sa mga lohikal na error, na -optimize ang disenyo para sa bilis at lugar, at inihahanda ito para sa pisikal na pagpapatupad sa FPGA.

3. Pagsusuri ng Simulation at Timing: Bago ang pisikal na pagprograma ng FPGA, mahalaga na gayahin ang disenyo upang matiyak na kumikilos ito tulad ng inaasahan.Ang simulation ay tumutulong sa pag -verify ng functional na kawastuhan at pagtatasa ng tiyempo, na nagsisiguro na ang lahat ng mga operasyon sa loob ng FPGA ay nakakatugon sa tinukoy na mga hadlang sa tiyempo.Ang hakbang na ito ay tumutulong sa pagkilala at pag-aayos ng mga error bago ang pagsasaayos, pag-save ng oras at mga mapagkukunan na kasangkot sa pag-debug ng post-configure.

4. henerasyon ng data ng pagsasaayos: Kapag ang disenyo ay napatunayan at handa na, ang susunod na hakbang ay upang makabuo ng data ng pagsasaayos.Ang data na ito ay isang binary file na naglalaman ng lahat ng impormasyong kinakailangan upang i -configure ang mga lohika ng FPGA at mga koneksyon ayon sa disenyo.Ang file na ito ay nabuo ng software ng pag -unlad at ginagamit upang i -program ang FPGA.

5. Pag -configure ng aparato : Kapag inihanda ang data ng pagsasaayos, ang EPF8820AQC208-4 FPGA ay maaaring ma-program gamit ang iba't ibang mga pamamaraan na angkop sa iba't ibang mga kinakailangan ng system.Ang aktibong serial (AS) na pagsasaayos ay nagbibigay -daan sa FPGA upang makontrol ang proseso, na kumokonekta nang direkta sa isang aparato ng pagsasaayos ng serial.Bilang kahalili, sa aktibong pamamaraan ng kahanay na pataas/down (APU/APD), ang FPGA ay naglo -load ng data mula sa isang kahanay na aparato ng pagsasaayos, aktibong pamamahala ng daloy ng data.Para sa mas simpleng mga pag -setup, ang pagpipilian ng passive serial (PS) ay nagbibigay -daan sa isang panlabas na magsusupil na magpadala ng serial data nang direkta sa FPGA nang walang interbensyon sa proseso ng control.Panghuli, ang passive parallel na magkakasabay/asynchronous (PPS/PPA) na diskarte ay gumagamit ng isang kahanay na data bus na kinokontrol ng isang panlabas na magsusupil upang i -program ang FPGA.Ang pagpili ng isang scheme ng pagsasaayos ay pangunahing idinidikta ng mga tiyak na pangangailangan ng aplikasyon at ang mga mapagkukunan na magagamit sa arkitektura ng system, tinitiyak ang kakayahang umangkop at kakayahang umangkop sa paglawak ng FPGA.

7. In-system na muling pagsasaayos: Ang tampok na ito ay nagbibigay -daan para sa FPGA na ma -reprogrammed habang nagpapatakbo pa rin ito sa loob ng system.Ito ay kapaki -pakinabang para sa mga application na nangangailangan ng mga pag -update nang walang downtime o para sa mga system na dapat umangkop sa mga bagong pag -andar nang walang mga pagbabago sa hardware.Ito ay nagsasangkot ng alinman sa bahagyang o ganap na muling pag -configure ng FPGA sa pamamagitan ng pag -load ng bagong data ng pagsasaayos habang pinapanatili ang aktibo sa system.

EPF8820AQC208-4 Mga Dimensyon ng Packaging

At Uri ng Package: 208-pin pqfp (plastic quad flat pack)

At Laki ng pakete: 28 mm x 28 mm

At Uri ng pag -mount: Surface mount

EPF8820AQC208-4 Tagagawa

Ang EPF8820AQC208-4 ay ginawa ng Intel, kasunod ng pagkuha nito ng Altera Corporation noong 2015. Orihinal na binuo ni Altera bilang bahagi ng serye ng Flex 8000 ng mga FPGA, ang aparatong ito ay sumasalamin sa pamana ng Altera sa paggawa ng nababaluktot, high-density na programmable logic device na pinasadya para sa mga pasadyang digital na disenyo.Matapos ang pagkuha, isinama ng Intel ang mga linya ng produkto ng Altera sa programmable solution group, na tinitiyak ang patuloy na suporta at pagsulong ng mga teknolohiya ng FPGA sa ilalim ng tatak ng Intel.Bilang isang resulta, ang EPF8820AQC208-4 ay opisyal na kinikilala bilang isang produkto ng Intel FPGA, bagaman pinapanatili nito ang orihinal na numero ng bahagi ng Altera.

Konklusyon

Ang EPF8820AQC208-4 ay nakatayo bilang isang nababaluktot at malakas na solusyon para sa mga modernong digital system na humihiling sa pagproseso ng high-speed, pagsasama ng antas ng system, at muling pagsasaayos ng patlang.Nai -back sa pamamagitan ng legacy ng Intel at kahusayan ng disenyo ng Altera, sinusuportahan nito ang magkakaibang mga aplikasyon mula sa pag -aaral ng makina hanggang sa wireless na komunikasyon at pang -industriya na automation.Ang gabay na ito ay nagbibigay ng mga pananaw sa pag -agaw ng buong kakayahan ng FPGA na ito, kung ikaw ay prototyping, scaling production, o pag -optimize ng mga advanced na digital workflows.

Datasheet PDF

EPF8820AQC208-4 Datasheets:

Flex 8000.pdf
