Ipinaliwanag ang Mga Starting Capacitor ng Motor para sa Mga Single-Phase na Motor

Maaari mong mapansin na ang ilang mga motor ay nagsisimula nang maayos habang ang iba ay nagpupumiglas o humihina bago lumiko, at ang pagkakaiba na iyon ay madalas na bumababa sa kapasitor.Ang isang motor starting capacitor ay tumutulong sa isang single-phase na AC motor na magsimulang umikot kapag may kapangyarihan.Ito ay gumagana nang tahimik sa background, nag-iimbak at naglalabas ng enerhiya sa tamang sandali upang mapakilos ang motor.Ang pag-unawa sa kung paano gumagana ang bahaging ito, kung saan ito ginagamit, at kung paano ito naiiba sa isang run capacitor ay nakakatulong sa iyong maunawaan ang mga pang-araw-araw na device tulad ng mga appliances, pump, at power tool, at nakakatulong din sa iyong pumili ng tamang capacitor kapag kailangan ng kapalit.

Catalog

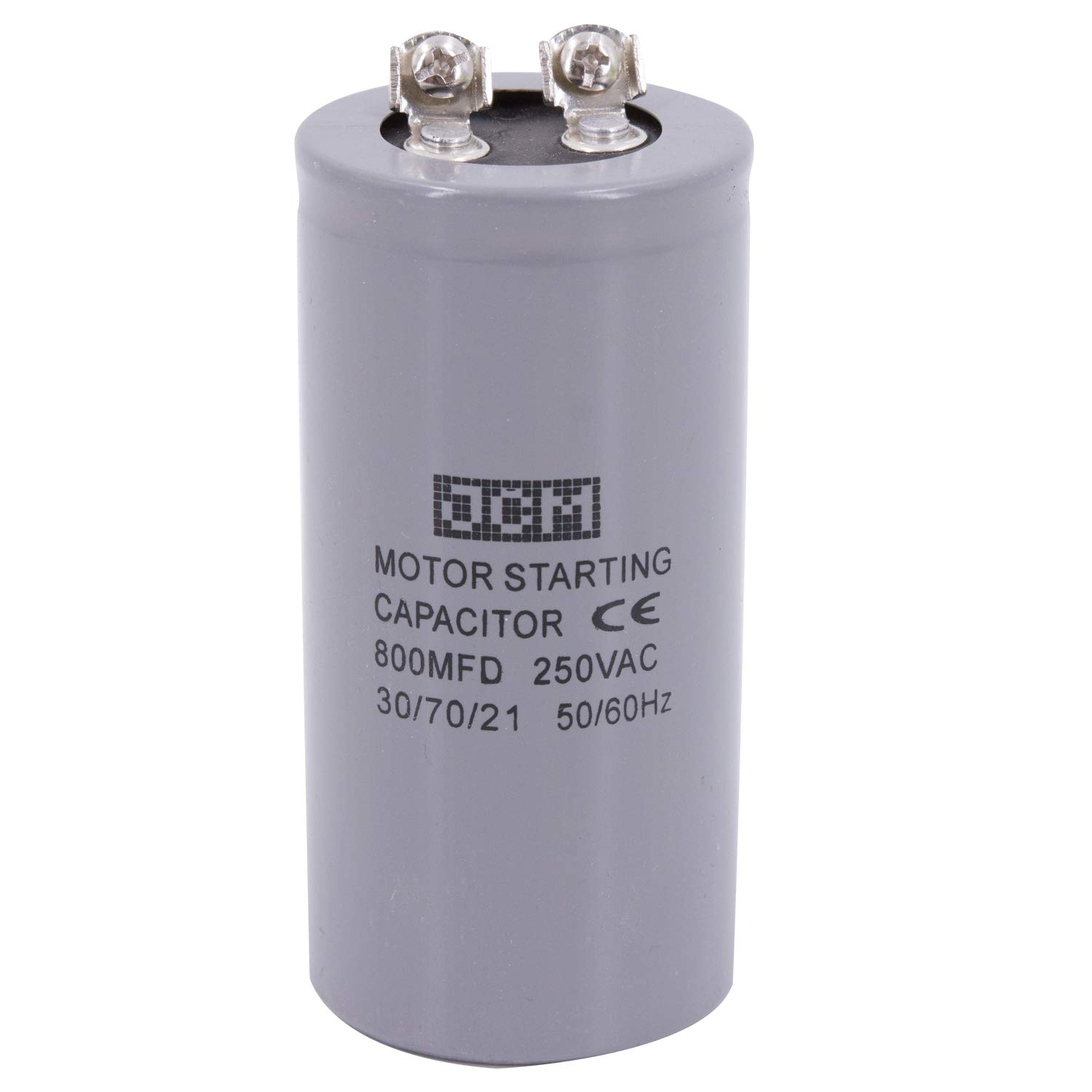

Figure 1. Motor Starting Capacitor

Ano ang Motor Starting Capacitor

Ang motor starting capacitor ay isang electrical component na ginagamit sa single-phase AC motors upang makatulong na simulan ang pag-ikot sa startup.Sa mga motor na ito, ang power supply lamang ay hindi gumagawa ng sapat na puwersa upang simulan ang paggalaw, na maaaring pigilan ang motor na magsimula sa sarili nitong.

Ang panimulang kapasitor ay panandaliang nag-iimbak ng elektrikal na enerhiya at inilalabas ito sa panahon ng pagsisimula, na nagpapahintulot sa motor na bumuo ng paunang puwersa na kinakailangan upang simulan ang pag-ikot.Ang papel nito ay limitado sa maikling panahon ng pagsisimula na ito at hindi ito idinisenyo para sa tuluy-tuloy na operasyon.Kapag ang motor ay tumatakbo, ang panimulang kapasitor ay hindi na kailangan, dahil ang layunin nito ay para lamang suportahan ang motor sa panahon ng paunang pagsisimula.

Bakit Kailangan ng Single-Phase Motors ng Starting Capacitor

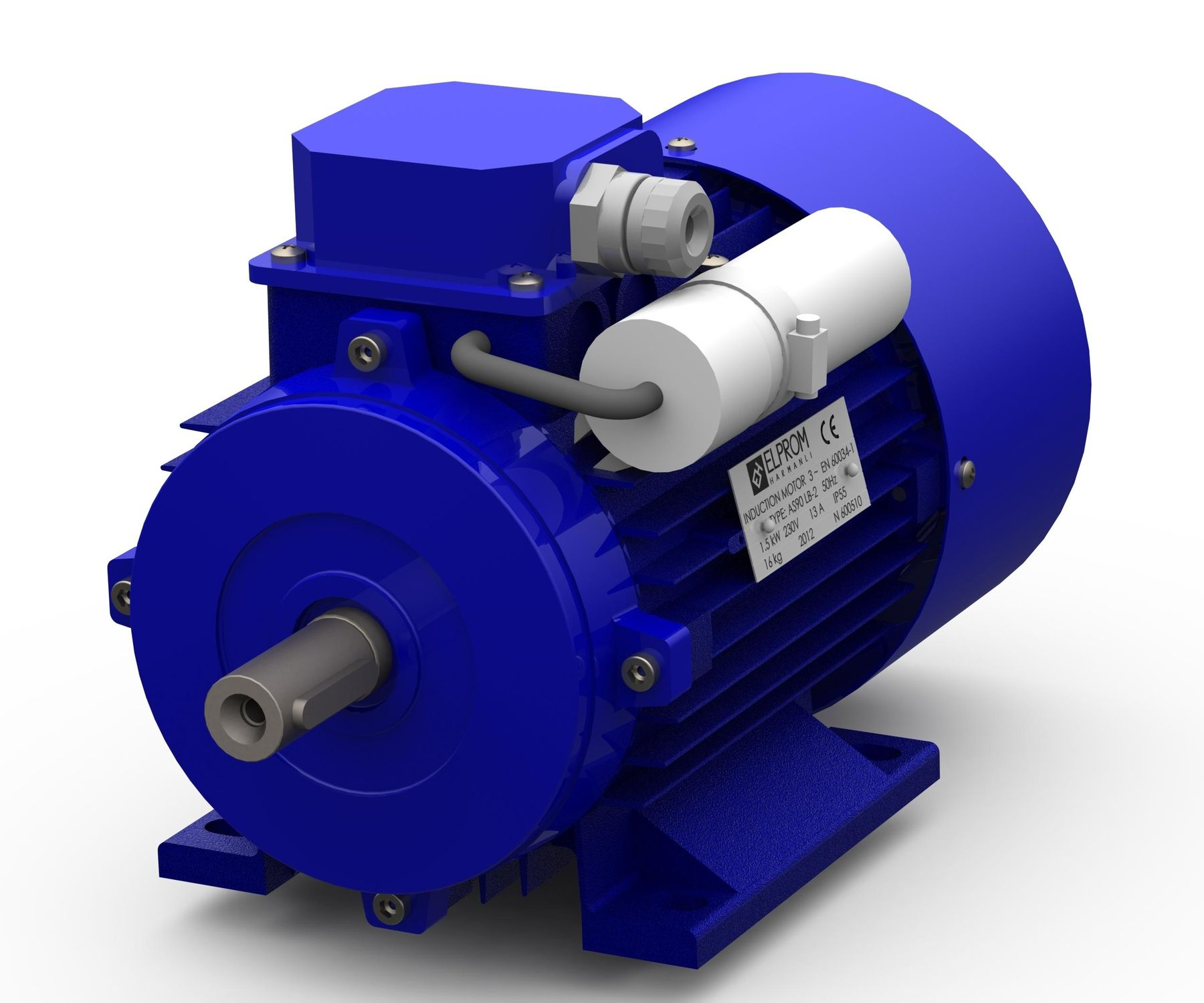

Figure 2. Single-Phase Motor na may Starting Capacitor

Ang mga single-phase AC motor ay may natural na limitasyon sa pagsisimula.Kapag inilapat ang kapangyarihan, ang nag-iisang alternating current ay gumagawa ng magnetic field na pumipintig sa lakas ngunit hindi umiikot.Ang ganitong uri ng magnetic field ay hindi nakakagawa ng sapat na rotational force upang simulan ang motor mula sa pahinga.

Sa pagtigil, ang mga puwersa na kumikilos sa rotor ay pantay at kabaligtaran, kaya walang ginustong direksyon ng paggalaw.Dahil sa balanseng ito, ang rotor ay maaaring manatiling nakatigil kahit na ang motor ay pinalakas.Sa pagsasagawa, maaari mong mapansin ang motor na gumagawa ng mahinang humuhuni nang hindi lumiliko, na nagpapakita ng kakulangan ng panimulang torque.

Upang simulan ang pag-ikot, ang motor ay nangangailangan ng isang paraan upang abalahin ang balanseng ito.Ang karagdagang phase shift ay nagpapakilala ng pagkakaiba sa timing sa pagitan ng mga magnetic effect sa loob ng motor.Ang pagbabagong ito ay nagbibigay-daan sa isang pansamantalang umiikot na magnetic field na mabuo, na nagbibigay ng malinaw na direksyon ng pag-ikot at ang paunang puwersa na kinakailangan para sa maaasahang pagsisimula.

Paano Gumagana ang isang Motor Starting Capacitor

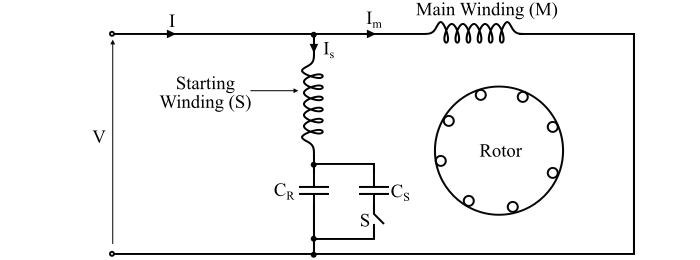

Figure 3. Motor Starting Capacitor Circuit Diagram

Gumagana ang isang motor starting capacitor sa pamamagitan ng pagsasaayos ng timing ng kasalukuyang daloy sa loob ng isang single-phase AC motor upang makapagsimula ang pag-ikot.Kasama sa circuit ang isang pangunahing winding at isang auxiliary winding, na tinatawag ding panimulang paikot-ikot, na konektado sa pamamagitan ng panimulang kapasitor.Ang auxiliary winding ay kasama lamang upang tumulong sa panahon ng pagsisimula at hindi nagsisilbi ng tuluy-tuloy na tungkulin sa pagpapatakbo.

Kapag ang boltahe ay inilapat, ang kasalukuyang dumadaloy sa parehong windings.Ang panimulang kapasitor ay naantala ang kasalukuyang sa pandiwang pantulong na paikot-ikot, na nagiging sanhi upang maabot nito ang tuktok nito sa ibang oras kaysa sa kasalukuyang nasa pangunahing paikot-ikot.Ang pagkaantala na ito ay lumilikha ng isang pagkakaiba sa bahagi sa pagitan ng dalawang agos, na humahantong sa isang kaukulang pagbabago sa mga magnetic field na ginawa ng bawat paikot-ikot.

Dahil ang mga magnetic field ay hindi na naka-synchronize, ang kanilang pinagsamang epekto ay gumagawa ng umiikot na magnetic field sa halip na isang pulsating.Ang umiikot na field na ito ay naglalapat ng hindi balanseng puwersa sa rotor, na lumilikha ng panimulang torque at nagpapahintulot sa motor na magsimulang umikot sa isang kontroladong direksyon.Ang coordinated action ng pangunahing winding, auxiliary winding, at capacitor ay nagtatatag ng mga kondisyon na kinakailangan para sa motor startup.

Simulan at Patakbuhin ang mga Capacitor at ang Kanilang Pagpapatakbo ng Circuit

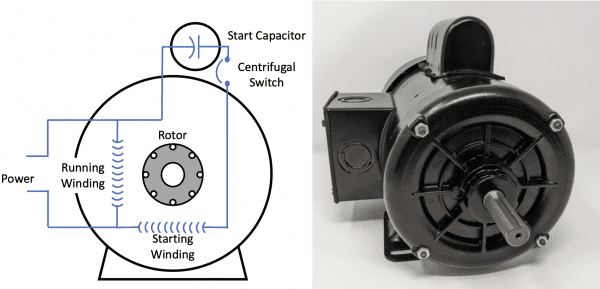

Figure 4. Simulan at Patakbuhin ang Capacitor Motor Operation

Ang mga single-phase AC motor ay maaaring gumamit ng mga start capacitor, run capacitor, o kumbinasyon ng pareho, depende sa kung paano idinisenyo ang motor para gumana.Bagama't mukhang magkatulad ang mga bahaging ito, nagsisilbi ang mga ito ng iba't ibang layunin at paggana sa iba't ibang yugto ng pagpapatakbo ng motor

Simulan ang Capacitor Operation

Ang isang start capacitor ay ginagamit lamang sa panahon ng startup phase.Ito ay konektado sa serye na may auxiliary winding upang lumikha ng isang malakas na phase shift, na tumutulong sa motor na bumuo ng sapat na metalikang kuwintas upang simulan ang pag-ikot.Ang kapasitor na ito ay idinisenyo para sa panandaliang paggamit at karaniwang tinanggal mula sa circuit kapag ang motor ay umabot sa isang tiyak na bilis.Ang disconnection ay karaniwang pinangangasiwaan ng isang centrifugal switch o relay, na awtomatikong nagbubukas ng start circuit pagkatapos ng startup.

Patakbuhin ang Capacitor Operation

Ang isang run capacitor, sa kabaligtaran, ay idinisenyo upang manatili sa circuit sa panahon ng normal na operasyon ng motor.Matapos madiskonekta ang start capacitor, patuloy na gumagana ang run capacitor kasama ang auxiliary winding upang mapanatili ang mas maayos at mas matatag na pag-ikot.Ang tungkulin nito ay hindi upang magbigay ng mataas na panimulang torque ngunit upang suportahan ang mahusay at balanseng pagpapatakbo ng motor habang tumatakbo ang motor.

Mga Application ng Motor Start and Run Capacitors

Ang mga capacitor sa pagsisimula at pagpapatakbo ng motor ay karaniwang ginagamit sa mga aplikasyon ng single-phase na AC motor kung saan limitado ang supply ng kuryente sa single-phase power.Ang mga application na ito ay laganap sa residential, commercial, at light industrial na kapaligiran na nangangailangan ng katamtamang lakas ng motor at simpleng mga de-koryenteng koneksyon.

Sa mga gamit sa bahay tulad ng mga washing machine, dryer, refrigerator, at vacuum cleaner, sinusuportahan ng mga capacitor ang maaasahang pagpapatakbo ng motor sa panahon ng parehong startup at normal na paggamit.Tinutulungan ng mga start capacitor ang motor sa pagsisimula ng pag-ikot sa ilalim ng load, habang ang mga run capacitor ay nakakatulong na mapanatili ang maayos at steady na performance kapag umaandar na ang motor.

Ang mga power tool, kabilang ang mga drill, saws, at grinder, ay gumagamit ng single-phase na motor na may mga capacitor upang mahawakan ang mga madalas na pagsisimula at variable na pagkarga.Ang pagkakaroon ng mga capacitor ay nagpapahintulot sa mga tool na ito na bumuo ng sapat na panimulang puwersa habang pinapanatili ang compact size at portability.

Sa mga pump at compressor, tulad ng mga water pump, air compressor, at refrigeration compressor, pinapagana ng mga motor capacitor ang startup laban sa mechanical resistance at nakakatulong na mapanatili ang pare-parehong operasyon.Ang mga sistemang ito ay madalas na nagsisimulang gumana sa ilalim ng pagkarga, na ginagawang mahalaga ang mga capacitor para sa maaasahang pagganap ng motor.

Ang mga air-conditioning system ay umaasa din sa motor start at run capacitors para sa fan at compressor motors.Sa residential at maliliit na commercial installation, ang single-phase na mga disenyo ng motor ay karaniwang ginagamit dahil sa kanilang compatibility sa mga standard na power supply at tapat na mga kinakailangan sa kuryente.

Mga Bentahe at Limitasyon ng Motor Starting Capacitors

Mga kalamangan	Mga Limitasyon
Nagbibigay ng mataas na panimulang torque para sa mga single-phase na motor	Idinisenyo para sa panandaliang paggamit lamang
Pinapagana ang maaasahang pagsisimula sa sarili mula sa pagtigil	Maaaring mag-overheat kung pinabayaang masyadong mahaba
Simple at murang solusyon	Limitado ang habang-buhay dahil sa mataas na electrical stress
Madaling isama sa mga circuit ng motor	Sensitibo sa labis na temperatura
Pinapabuti ang pagganap ng startup sa ilalim ng pagkarga	Mas malaking pisikal na sukat para sa mas mataas na kapasidad
Binabawasan ang kasalukuyang tagal ng startup	Hindi angkop para sa patuloy na operasyon
Tugma sa karaniwang single-phase power	Ang halaga ng kapasidad ay dapat na malapit na tumugma
Malawakang magagamit sa karaniwang mga rating	Ang mga uri ng electrolytic ay bumababa sa paglipas ng panahon
Sinusuportahan ang mga compact na disenyo ng motor	Maaaring pigilan ng pagkabigo ang pagsisimula ng motor
Kinakailangan ang minimum na control circuitry	Nangangailangan ng karagdagang mga bahagi ng paglipat

Konklusyon

Ang isang motor starting capacitor ay gumaganap ng isang tahimik ngunit mahalagang papel sa pagtulong sa mga single-phase na motor na gumana gaya ng inaasahan.Sinusuportahan nito ang pagsisimula ng motor sa pamamagitan ng pagpapahintulot sa pag-ikot na magsimula nang maayos at mapagkakatiwalaan.Ang pag-unawa kung bakit ito kinakailangan ay nagpapaliwanag sa mga limitasyon ng single-phase na kapangyarihan at kung paano tinutugunan ang mga limitasyong iyon sa mga praktikal na disenyo.Ang pag-alam sa pagkakaiba sa pagitan ng pagsisimula at pagpapatakbo ng mga capacitor ay nakakatulong sa iyo na maiwasan ang mga maling pagpapalit.Sa pamamagitan ng pagtingin sa mga real-world na application, makikita mo kung gaano karaniwan ang mga bahaging ito sa pang-araw-araw na kagamitan.Kapag pinili mo ang tamang kapasitor, nakakatulong kang mapanatili ang matatag na operasyon at mabawasan ang stress sa motor.
