Programmable Logic Controller (PLC): Paggawa, Mga Uri, at Aplikasyon

Ang Programmable Logic Controller (PLC) ay ang ginagamit mo para i-automate ang mga makina at prosesong pang-industriya sa maaasahan at kontroladong paraan.Sa artikulong ito, malalaman mo kung ano ang isang PLC, kung paano ito gumagana sa pamamagitan ng siklo ng pag-scan nito, at kung paano gumagana ang mga pangunahing bahagi ng hardware nito nang magkasama.Makikita mo rin ang iba't ibang uri ng mga PLC, karaniwang programming language, at kung paano ikinonekta ng mga input at output device ang controller sa equipment.Sa pagtatapos, malinaw mong mauunawaan kung saan ginagamit ang mga PLC at kung bakit mahalaga ang mga ito sa mga sistema ng automation.

Catalog

Figure 1. Programmable Logic Controller (PLC)

Ano ang isang Programmable Logic Controller?

Ang Programmable Logic Controller (PLC) ay isang masungit na pang-industriyang control device na ginagamit upang i-automate ang mga makina at proseso.Ito ay idinisenyo upang mapangasiwaan ang mga gawaing kontrol nang mapagkakatiwalaan sa mga kapaligirang may ingay sa kuryente, panginginig ng boses, at mga pagbabago sa temperatura.Ang mga PLC ay malawakang ginagamit dahil nagbibigay sila ng matatag, nauulit na kontrol gamit ang software kaysa sa mga hard-wired na relay.Pinapayagan nila ang mga sistema ng automation na mabago o mapalawak nang hindi nire-rewire ang buong mga panel.Sa industriyal na automation, ang mga PLC ay nagsisilbing sentral na yunit ng paggawa ng desisyon na nag-coordinate ng mga input at output sa ilalim ng paunang natukoy na lohika.

Paano Gumagana ang PLC?

Figure 2. PLC Operating Cycle

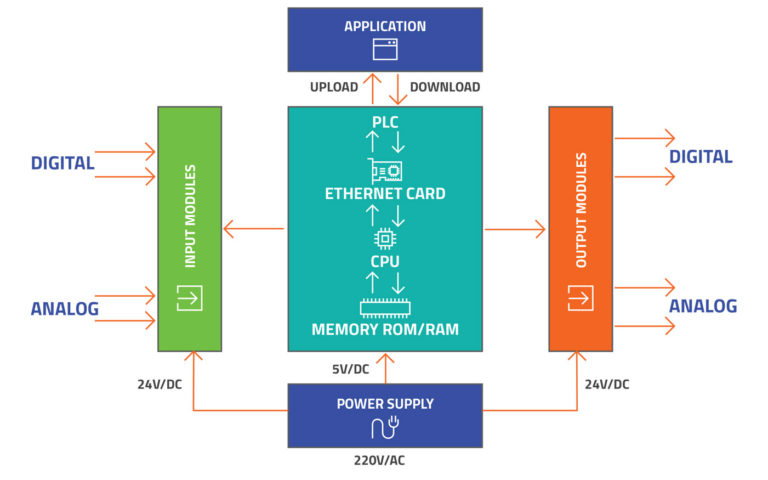

Gumagana ang isang PLC sa pamamagitan ng paulit-ulit na pagsasagawa ng simple at predictable operating cycle na tinatawag na scan cycle.Tulad ng ipinapakita sa figure, ang proseso ay nagsisimula sa pag-scan ng input, kung saan binabasa ng PLC ang kasalukuyang katayuan ng mga konektadong signal.Susunod, ang controller ay nagsasagawa ng pagpapatupad ng programa, na inilalapat ang nakaimbak na lohika sa mga estado ng pag-input.Matapos masuri ang lohika, ang PLC ay nagsasagawa ng pag-update ng output, binabago ang mga signal ng output nang naaayon.Ang sequence na ito ay patuloy na tumatakbo sa isang loop, na nagpapahintulot sa PLC na tumugon nang mabilis sa mga pagbabago.Inilalarawan ng figure ang closed loop na ito ng pagbabasa, pagproseso, at pag-update.Tinitiyak ng cycle-based na operasyong ito ang matatag at kontrol sa oras sa mga industriyal na automation system.

Mga Bahagi ng isang PLC System

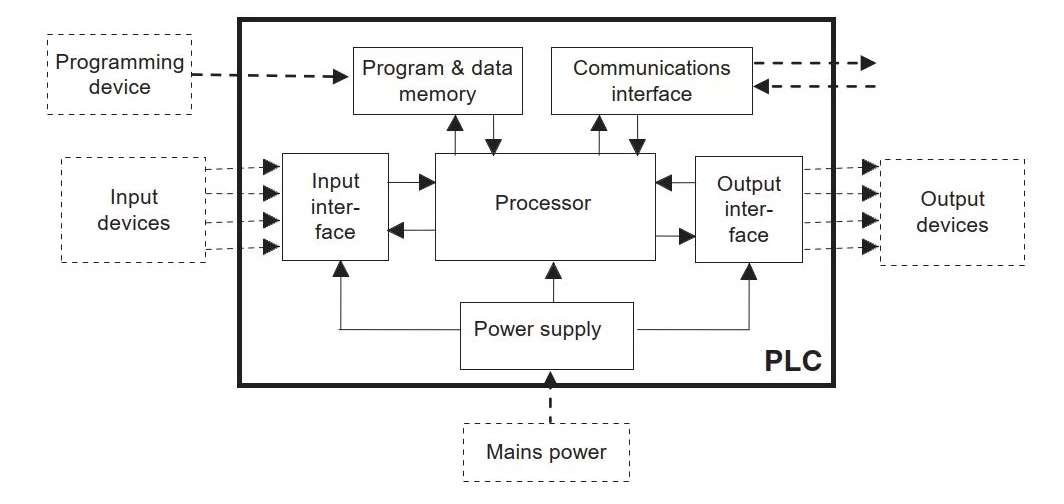

Figure 3. Mga Pangunahing Bahagi ng isang PLC System

• CPU (Central Processing Unit)

Ang CPU ay ang core ng PLC at responsable para sa pagproseso ng mga tagubilin sa kontrol.Pinamamahalaan nito ang pagpapatupad ng lohika, panloob na koordinasyon, at pangkalahatang operasyon ng controller.Tinitiyak ng CPU ang pare-pareho at deterministikong pag-uugali sa panahon ng mga gawain sa automation.

• Power Supply

Kino-convert ng power supply ang papasok na electrical power sa mga regulated voltages na kinakailangan ng PLC.Nagbibigay ito ng matatag na kapangyarihan sa lahat ng panloob na mga module at pinoprotektahan ang system mula sa pagbabagu-bago ng boltahe.Ang maaasahang paghahatid ng kuryente ay mahalaga para sa patuloy na operasyon.

• Mga Module ng Input

Ang mga input module ay tumatanggap ng mga signal mula sa mga panlabas na device at i-convert ang mga ito sa isang form na makikilala ng PLC.Nagbibigay sila ng electrical isolation at signal conditioning upang protektahan ang mga panloob na circuit.Ang mga module na ito ay nagsisilbing interface sa pagitan ng pisikal na proseso at ng controller.

• Mga Module ng Output

Ang mga module ng output ay nagpapadala ng mga signal ng kontrol mula sa PLC patungo sa mga panlabas na device.Isinasalin nila ang mga desisyon sa panloob na kontrol sa mga de-koryenteng signal na angkop para sa kagamitan sa larangan.Ang wastong paghawak ng output ay nagsisiguro ng tumpak at ligtas na mga aksyon sa pagkontrol.

• Memorya (Programa at Data)

Ang PLC memory ay nag-iimbak ng mga programa ng kontrol at data ng system na kinakailangan para sa operasyon.Pinapanatili nito ang impormasyon ng pagsasaayos at mga halaga ng pagpapatakbo sa panahon ng runtime.Tinitiyak ng memory na ang PLC ay maaaring magsagawa ng lohika nang tuluy-tuloy sa mga cycle.

• Mga Interface ng Komunikasyon

Ang mga interface ng komunikasyon ay nagpapahintulot sa PLC na makipagpalitan ng data sa mga panlabas na sistema.Sinusuportahan nila ang pagsasama sa iba pang mga controller, monitoring system, at programming device.Ang mga interface na ito ay nagbibigay-daan sa coordinated automation sa mas malalaking system.

Mga uri ng PLC

Mga compact na PLC

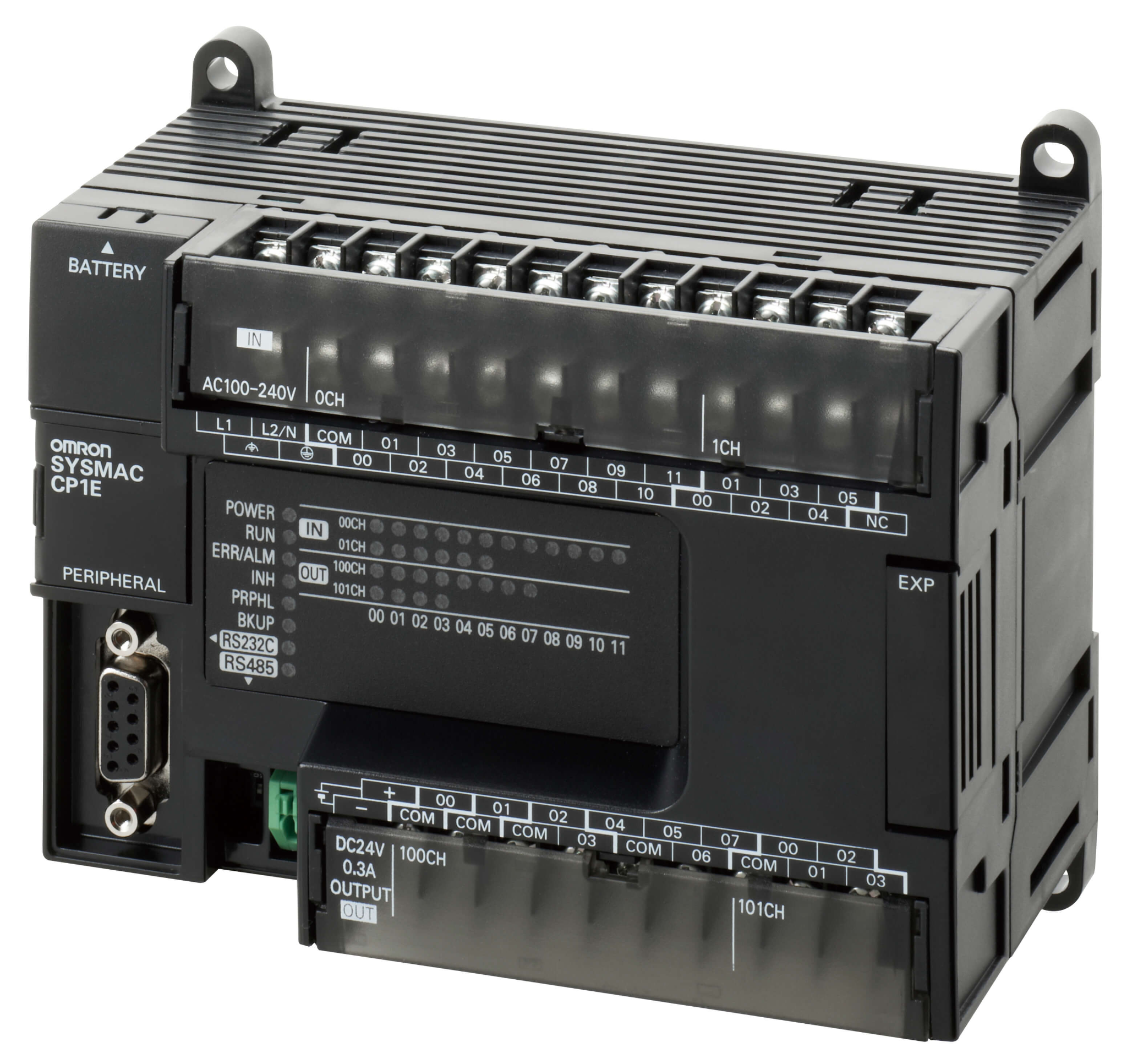

Larawan 4. Compact PLC

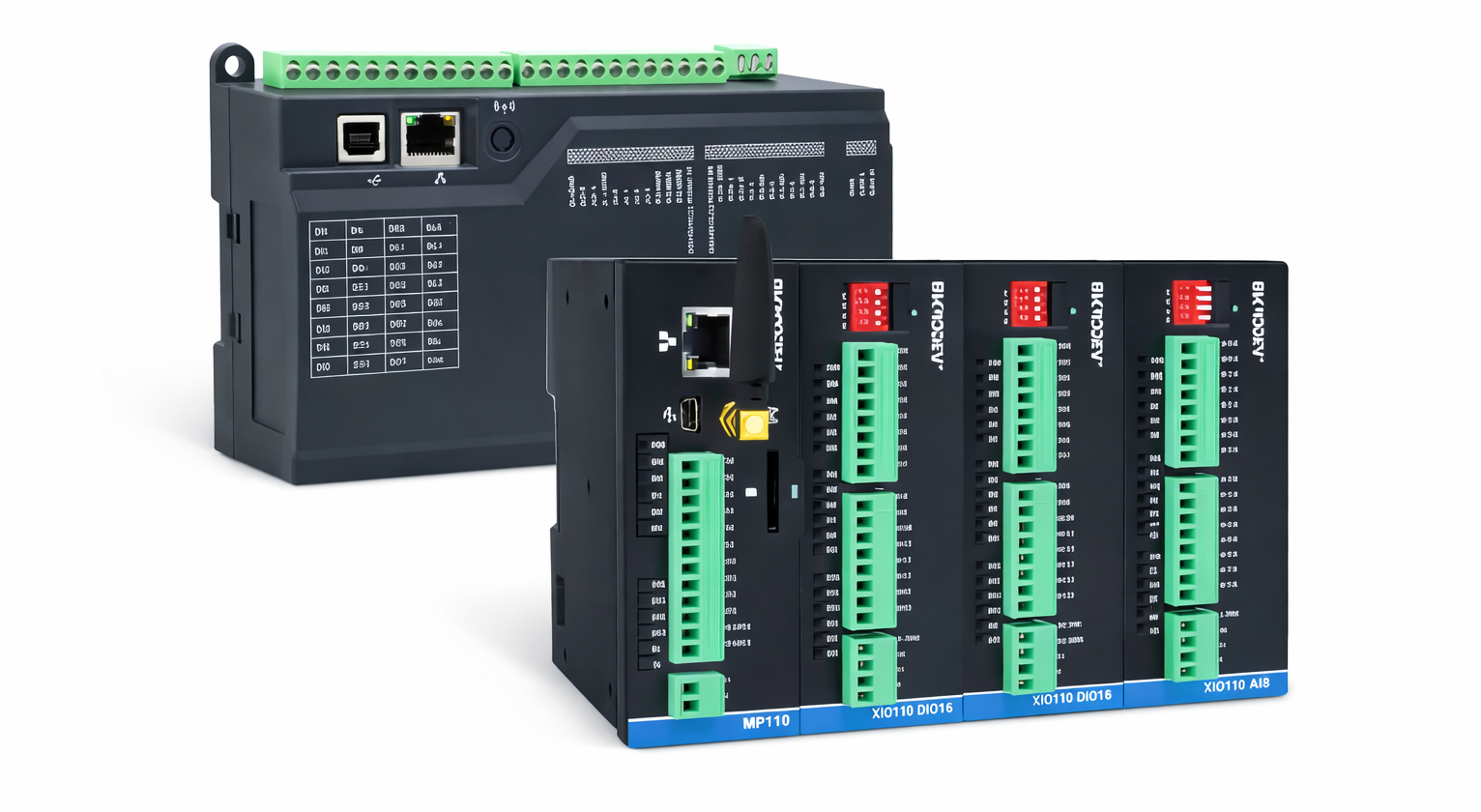

Ang compact PLC ay isang self-contained controller na may mga fixed input, output, at processing function sa isang unit.Dinisenyo ito para sa maliliit na gawain sa automation kung saan limitado ang espasyo at gastos.Ipinapakita ng figure kung paano isinama ang lahat ng control function sa iisang housing.Ang mga compact PLC ay madaling i-install at nangangailangan ng kaunting mga kable.Karaniwang ginagamit ang mga ito sa mga simpleng control panel at standalone na makina.Ang kanilang nakapirming disenyo ay ginagawa silang angkop para sa mga application na may matatag at mahusay na tinukoy na mga kinakailangan.Ang mga compact PLC ay nagbibigay ng maaasahang kontrol nang hindi nangangailangan ng pagpapalawak ng system.

Mga Modular PLC

Larawan 5. Modular PLC

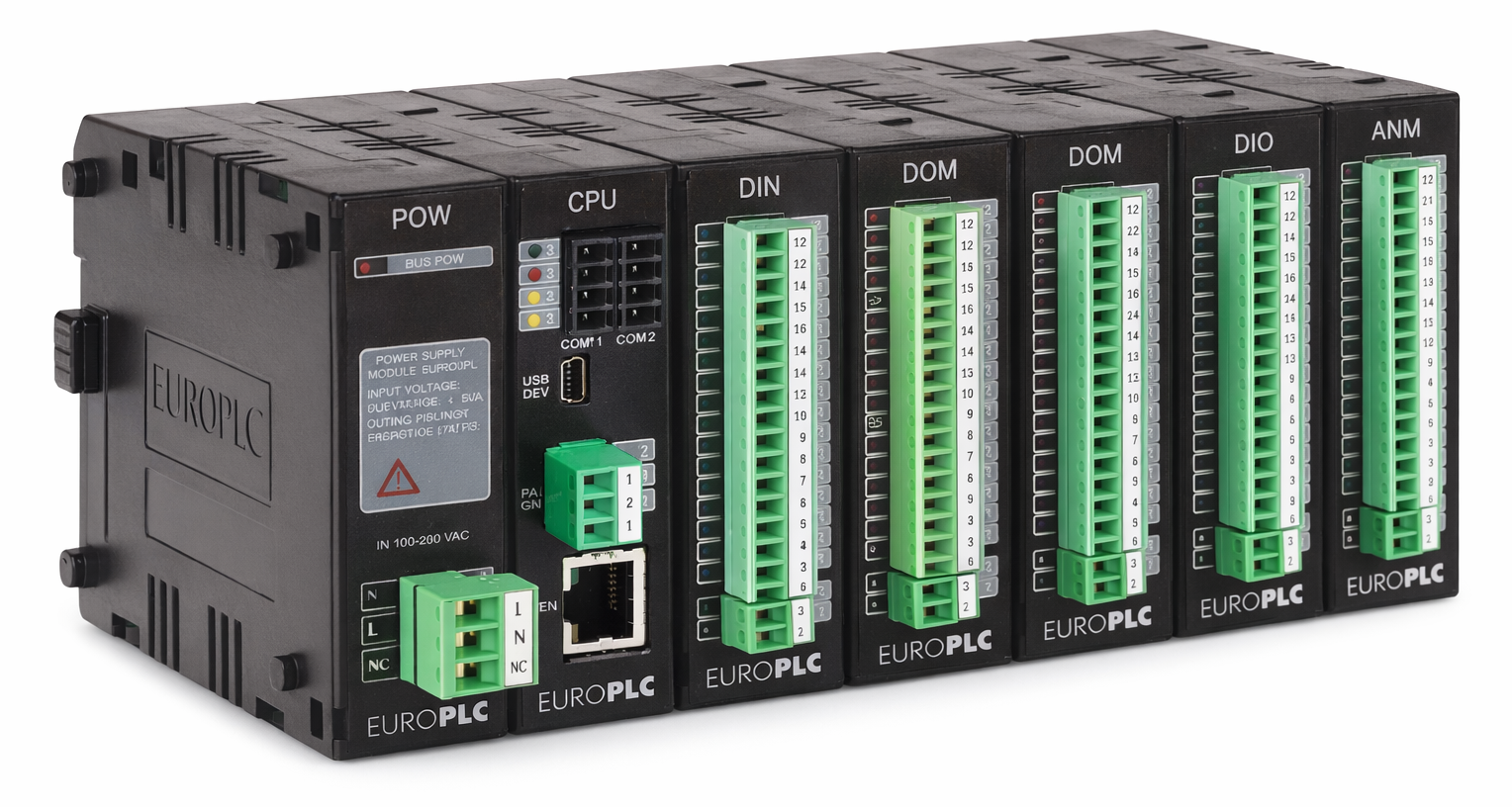

Ang isang modular PLC ay binubuo ng hiwalay na mga module na konektado sa isang sentral na controller.Ang bawat module ay gumaganap ng isang partikular na function, tulad ng pagproseso o paghawak ng signal.Ang figure ay naglalarawan kung paano ang mga module ay nakaayos nang magkatabi upang bumuo ng isang kumpletong sistema.Pinapayagan ng mga Modular PLC na magdagdag o mag-alis ng mga module habang nagbabago ang mga kinakailangan ng system.Ang flexibility na ito ay ginagawang angkop ang mga ito para sa medium hanggang malalaking automation system.Maaaring gawin ang pagpapalawak nang hindi pinapalitan ang buong controller.Sinusuportahan ng mga Modular PLC ang mga scalable at adaptable na solusyon sa kontrol.

Mga PLC na Naka-Rack

Larawan 6. Rack-Mounted PLC

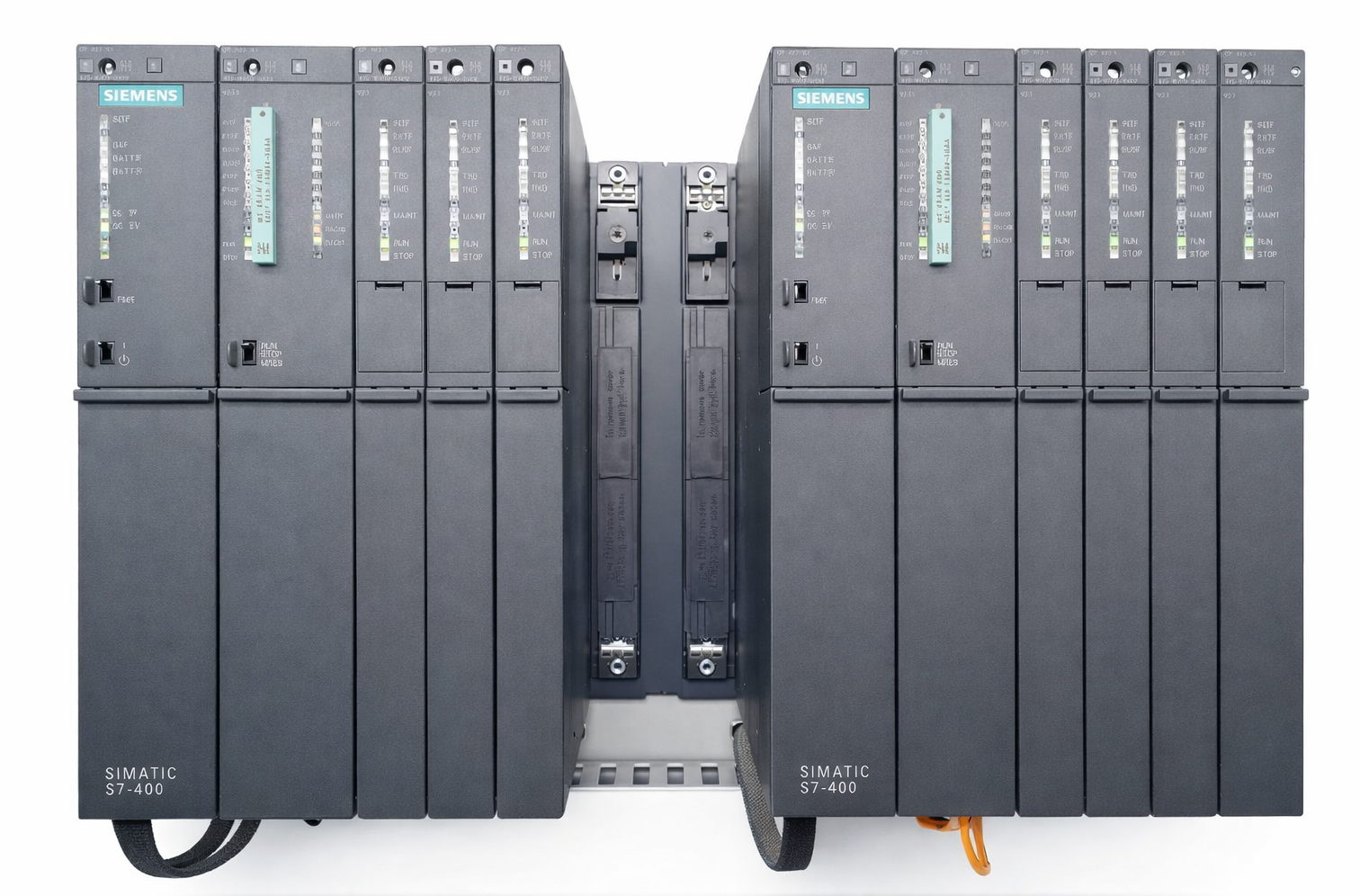

Ang rack-mounted PLC ay isang high-capacity controller na idinisenyo para sa malalaking control system.Gumagamit ito ng nakalaang rack para humawak ng maramihang functional modules sa isang organisadong istraktura.Ipinapakita ng figure ang mga module na naka-install sa isang shared backplane sa loob ng rack.Sinusuportahan ng mga rack-mounted PLC ang malaking bilang ng mga signal at kumplikadong configuration.Ang mga ito ay binuo para sa mga system na nangangailangan ng mataas na pagiging maaasahan at pangmatagalang operasyon.Ang istrukturang ito ay nagbibigay-daan sa madaling pagpapanatili at pagpapalit ng module.Ang mga rack-mounted PLCs ay angkop para sa hinihingi na mga kapaligiran sa automation.

Mga Safety PLC

Larawan 7. Safety PLC

Ang safety PLC ay isang espesyal na controller na idinisenyo upang pangasiwaan ang mga function ng kontrol na nauugnay sa kaligtasan.Ito ay gumagana nang hiwalay mula sa karaniwang control logic upang matiyak ang maaasahang operasyon sa kaligtasan.Itinatampok ng figure ang nakalaang mga module ng kaligtasan at mga koneksyon na ginagamit para sa mga gawain sa proteksyon.Sinusubaybayan ng mga Safety PLC ang mga signal at pinapanatili ang mga ligtas na estado ng system kapag may mga abnormal na kondisyon.Binuo ang mga ito na may mga tampok na redundancy at fault-detection.Tinitiyak ng mga Safety PLC ang mga kontrolado at mahuhulaan na mga tugon sa mga sistemang kritikal sa kaligtasan.

Mga Wika sa Programming ng PLC

Ladder Logic (LD)

Ang Ladder Logic (LD) ay isang graphical na PLC programming language na na-modelo pagkatapos ng tradisyonal na relay control circuits.Kinakatawan nito ang control logic gamit ang mga rung na nakaayos sa pagitan ng dalawang patayong riles, katulad ng mga electrical ladder diagram.Ang mga contact at coils ay ginagamit upang ipahayag ang mga lohikal na kundisyon at kontrolin ang mga aksyon sa isang visual na paraan.Ginagawang madaling makilala at sundin ng istrukturang ito ang mga relasyon sa kontrol.Malinaw na ipinapakita ng lohika ng hagdan kung paano pinagsama ang mga lohikal na kundisyon upang bumuo ng mga desisyon sa pagkontrol.Dahil sa pamilyar na layout nito, madali itong basahin kahit para sa mga baguhan.Ang LD ay malawakang ginagamit para sa paglikha ng malinaw at napapanatiling lohika ng kontrol ng PLC.

Function Block Diagram (FBD)

Ang Function Block Diagram (FBD) ay isang block-based na PLC programming language na ginagamit upang biswal na kumatawan sa mga control function.Inaayos nito ang control logic sa mga functional block na konektado ng mga linya ng signal.Ang bawat bloke ay nagsasagawa ng isang partikular na operasyon tulad ng pagpoproseso ng lohika, paghahambing, o pagmamanipula ng signal.Ang mga koneksyon sa pagitan ng mga bloke ay nagpapakita kung paano dumadaloy ang data sa pamamagitan ng control logic.Nakakatulong ang visual na istrukturang ito na gawing simple ang mga kumplikadong relasyon sa pagkontrol.Ang FBD ay angkop para sa kumakatawan sa lohikal at tuluy-tuloy na mga function ng kontrol.Nagbibigay ito ng malinaw at nakabalangkas na paraan upang bumuo ng mga programa ng PLC.

Structured Text (ST)

Ang Structured Text (ST) ay isang high-level, text-based na PLC programming language.Inilalarawan nito ang control logic gamit ang mga nababasang pahayag na nakaayos sa isang structured na format.Ang diskarte na ito ay nagbibigay-daan sa mga kumplikadong kondisyon at kalkulasyon na maipahayag nang malinaw.Ang structured text ay kapaki-pakinabang kapag ang control logic ay nangangailangan ng tumpak na mathematical o logical expressions.Ang nakasulat na format ay tumutulong na ayusin ang lohika sa isang malinis at lohikal na pagkakasunud-sunod.Ito ay karaniwang ginagamit sa mga advanced at data-driven na control application.

Listahan ng Pagtuturo (IL)

Ang Instruction List (IL) ay isang mababang antas ng PLC programming language batay sa maikling textual command.Kinakatawan nito ang control logic bilang isang pagkakasunud-sunod ng mga tagubilin na isinagawa sa isang tinukoy na pagkakasunud-sunod.Ang bawat pagtuturo ay nagsasagawa ng isang partikular na operasyon sa control data.Ang format na ito ay compact at malapit na nakahanay sa kung paano pinoproseso ang mga tagubilin sa kontrol sa loob.Nagbibigay ang IL ng direkta at nakabalangkas na paraan upang ipahayag ang pangunahing lohika ng kontrol.Nakakatulong ito na ilarawan ang daloy ng mga indibidwal na operasyon ng kontrol.Nakatuon ang mga listahan ng pagtuturo sa maikli at maayos na representasyon ng lohika.

Sequential Function Chart (SFC)

Ang Sequential Function Chart (SFC) ay isang PLC programming language na ginagamit upang ayusin ang control logic sa mga sunud-sunod na hakbang.Kinakatawan nito ang mga proseso bilang isang serye ng mga tinukoy na yugto na konektado ng mga transition.Tinutukoy ng bawat hakbang ang isang partikular na estado ng pagpapatakbo sa loob ng control sequence.Ipinapahiwatig ng mga transition ang mga kundisyon na kinakailangan upang lumipat mula sa isang hakbang patungo sa susunod.Ginagawang madaling maunawaan ng istrukturang ito ang pangkalahatang daloy ng proseso.Ang SFC ay mainam para sa pag-aayos ng mga multi-step na pagkakasunud-sunod ng kontrol.Nakakatulong itong gawing simple ang istruktura ng kumplikadong lohika ng kontrol sa proseso.

Mga PLC Input at Output Device

Larawan 8. Mga PLC Input at Output Device

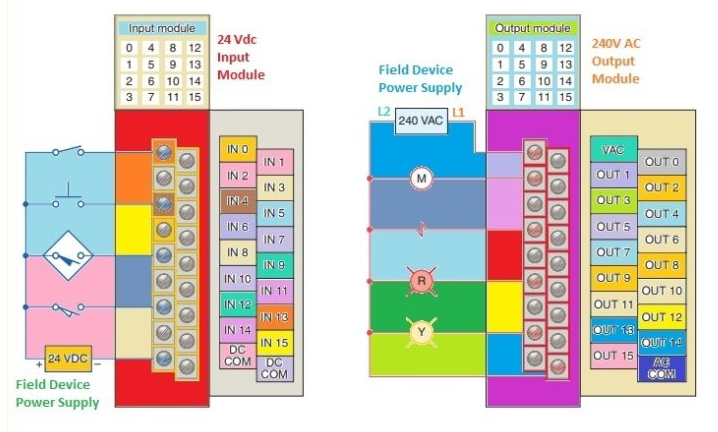

Ang mga PLC input at output device ay mga panlabas na bahagi na kumokonekta sa controller sa pisikal na proseso.Ang mga input device ay nagpapadala ng mga signal mula sa field patungo sa PLC, habang ang mga output device ay tumatanggap ng mga control signal mula sa PLC.Gaya ng ipinapakita sa figure, ang mga input device ay may kasamang mga sensor at switch na nakakakita ng mga pisikal na kondisyon.Kasama sa mga output device ang mga actuator, indicator, at motor na gumaganap ng mga aksyon.Inilalarawan ng diagram kung paano niruruta ang mga signal ng field sa pagitan ng mga device at ng controller.Ang pakikipag-ugnayan na ito ay nagpapahintulot sa PLC na subaybayan at maimpluwensyahan ang proseso.Ang mga input at output na device ay bumubuo sa link ng komunikasyon sa pagitan ng lohika ng automation at kagamitan.

Mga Bentahe ng Paggamit ng mga PLC

Nag-aalok ang mga PLC ng ilang mahahalagang benepisyo na ginagawang perpekto ang mga ito para sa automation ng industriya.

• Mataas na pagiging maaasahan at matatag na operasyon sa malupit na kapaligiran

• Flexible control logic na maaaring mabago sa pamamagitan ng software

• Pinababang mga wiring kumpara sa mga relay-based na control system

• Mas mabilis na pag-troubleshoot sa pamamagitan ng mga diagnostic feature

• Madaling scalability upang suportahan ang pagpapalawak ng system

Mga aplikasyon ng mga PLC

1. Mga Linya sa Paggawa at Pagpupulong

Kinokontrol ng mga PLC ang mga conveyor, makina, at automated na workstation.Tinitiyak nila ang naka-synchronize na operasyon at pare-parehong output ng produksyon.Sinusuportahan ng kanilang pagiging maaasahan ang patuloy na proseso ng pagmamanupaktura.

2. Mga Industriyang Proseso

Sa mga planta ng proseso, pinamamahalaan ng mga PLC ang mga variable tulad ng antas, daloy, at temperatura.Tumutulong sila na mapanatili ang matatag na mga kondisyon sa pagpapatakbo.Ang kontrol na ito ay nagpapabuti sa pagkakapare-pareho ng produkto at kaligtasan ng proseso.

3. Building Automation Systems

Ang mga PLC ay ginagamit upang kontrolin ang ilaw, bentilasyon, at mga sistema ng pag-access.Pinapagana nila ang sentralisadong pagsubaybay sa mga pagpapatakbo ng gusali.Pinapabuti nito ang kahusayan ng enerhiya at koordinasyon ng system.

4. Power at Utility System

Sinusubaybayan at kinokontrol ng mga PLC ang mga kagamitang elektrikal at kagamitan.Sinusuportahan nila ang maaasahang operasyon ng mga substation at mga pasilidad sa paggamot.Ang kanilang mabilis na tugon ay nagpapabuti sa katatagan ng system.

5. Transportasyon at Imprastraktura

Pinamamahalaan ng mga PLC ang signaling, monitoring, at auxiliary system.Tumutulong sila na mapanatili ang ligtas at mahuhulaan na operasyon.Sinusuportahan nito ang malakihang pagiging maaasahan ng imprastraktura.

PLC vs SCADA vs DCS

Parameter	PLC	SCADA	DCS
Pangunahing Tungkulin	Direktang kontrol	Pagsubaybay at pangangasiwa	Ibinahagi ang kontrol sa proseso
Antas ng System	Field-level	Antas ng pangangasiwa	Antas ng proseso
Kontrolin ang Pagpapatupad	Oo	Hindi	Oo
Arkitektura ng Sistema	Sentralisado	Sentralisadong pagsubaybay	Naipamahagi
Karaniwang Saklaw ng Kontrol	Makina o cell	Buong view ng halaman	Mga yunit ng proseso
Pangangasiwa ng Data	Kontrolin ang data	Malaking data	Kontrol at data
User Interface	Minimal	Graphical na HMI	Pinagsamang HMI
Pagkakumplikado ng System	Mababa hanggang katamtaman	Katamtaman	Mataas
Pagdepende sa Network	Mababa	Mataas	Mataas
Redundancy na Suporta	Limitado	Batay sa software	Naka-built-in
Paraan ng Pagpapalawak	Modular I/O	Pag-scale ng software	Ibinahagi ang mga node
Focus ng Configuration	Kontrol ng lohika	Visualization	Koordinasyon ng proseso
Pokus sa Pagpapanatili	Logic ng hardware	Software at data	Sa buong sistema
Tungkulin ng Pagsasama	Kontrolin ang node	Supervisory layer	Core control system

Konklusyon

Gumagana ang mga PLC sa pamamagitan ng patuloy na pagbabasa ng mga input, pagpoproseso ng lohika, at pag-update ng mga output upang kontrolin ang mga makina nang tumpak at tuluy-tuloy.Hinahayaan ka ng kanilang istraktura ng hardware, mga uri ng flexible na controller, at mga standardized na programming language na magdisenyo ng mga system para sa maliliit at malalaking gawain sa automation.Sa pamamagitan ng pag-link ng mga sensor at actuator para makontrol ang lohika, binibigyan ka ng mga PLC ng direktang kontrol sa mga proseso.Ang kanilang pagiging maaasahan, kakayahang umangkop, at malawak na paggamit sa mga industriya ay ginagawa silang isang pangunahing teknolohiya sa automation ng industriya.
