EP2S60F1020I4 Device Guide para sa Logic, Memory, at I/O

Makakakuha ka ng isang malinaw na pagtingin sa kung ano ang dinadala ng EP2S60F1020I4 FPGA sa iyong system at kung paano ito umaangkop sa mga demanding na disenyo.Ang device na ito ay nag-pack ng malaking halaga ng logic, memory, at I/O sa isang chip, na nagbibigay-daan sa iyong pangasiwaan ang kontrol, paggalaw ng data, at pagpoproseso nang sabay.Maaari kang umasa sa steady timing, parallel operation, at flexible na koneksyon para bumuo ng mga system na mananatiling tumutugon.Mula sa mga pang-industriyang platform hanggang sa hardware ng komunikasyon, tinutulungan ka ng FPGA na ito na pagsamahin ang pagganap at pagsasama nang hindi nagdaragdag ng mga karagdagang bahagi.

Catalog

Pangkalahatang-ideya ng EP2S60F1020I4

Ang EP2S60F1020I4 ay isang high density programmable logic device na idinisenyo upang pangasiwaan ang kumplikadong digital control at mga gawain sa pagproseso ng data sa loob ng isang chip.Nag-aalok ito ng malaking pool ng configurable logic, embedded memory, at flexible input at output na koneksyon na naka-package sa isang compact na 1020 ball na FBGA na format.Sinusuportahan ng device ang parallel operations at predictable hardware behavior, ginagawa itong angkop para sa mga system na nangangailangan ng mabilis na paghawak ng data at stable na real time na pagtugon.Kasama sa mga karaniwang gamit ang mga industrial control platform, kagamitan sa komunikasyon, at mga naka-embed na system kung saan balanse ang density ng integration at performance.Naghahanap ng EP2S60F1020I4?Makipag-ugnayan sa amin upang suriin ang kasalukuyang stock, oras ng pag-lead, at pagpepresyo.

I/O Banks ng EP2S60F1020I4

Nahahati sa maraming may numerong I O na mga bangko na nakaayos sa paligid ng perimeter ng device, pinapangkat ng EP2S60F1020I4 ang mga input at output pin sa pamamagitan ng mga shared voltage reference at suportadong mga pamantayan sa pagbibigay ng senyas.Sinusuportahan ng mga bangko 1, 2, 3, 4, 5, at 6 ang LVDS at LVPECL para sa mga operasyon ng input clock, kasama ang mga kaugalian ng HSTL at SSTL na pamantayan para sa parehong input at output.Sinusuportahan din ng mga bangko 3, 4, 7, 8, 9, 10, 11, at 12 ang single ended at differential standards, kabilang ang LVTTL, LVCMOS, HSTL, SSTL, LVDS, at HyperTransport, na may ilang pamantayan na limitado sa pagpapatakbo ng input.Ang mga nakatalagang bloke ng PLL ay nakaposisyon sa tabi ng mga partikular na bangko upang paganahin ang pagbuo at pamamahagi ng orasan, habang ang pag-label ng VREF at DQS ay nagpapahiwatig ng reference na boltahe at mga asosasyon ng strobe ng data para sa memorya at mga high speed na interface.

Modelo ng EP2S60F1020I4 CAD

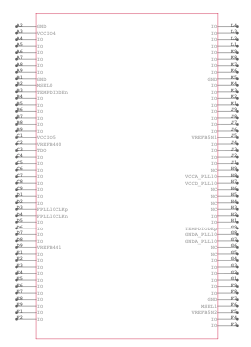

Simbolo ng EP2S60F1020I4

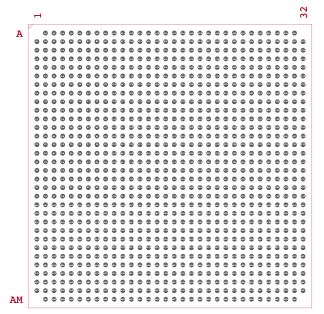

EP2S60F1020I4 Bakas ng paa

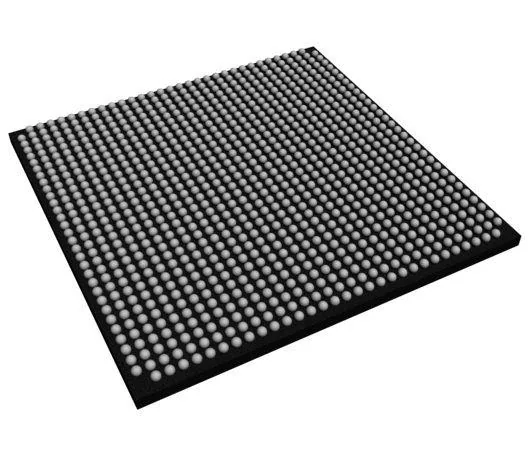

EP2S60F1020I4 3D na Modelo

Mga Tampok ng EP2S60F1020I4

High Density Programmable Logic Architecture

Ang EP2S60F1020I4 ay idinisenyo upang suportahan ang malalaking digital system sa loob ng iisang programmable device.Ang istraktura nito ay nagbibigay-daan sa maraming logic function na mai-configure at maisakatuparan nang sabay-sabay, na tumutulong na bawasan ang pangangailangan para sa karagdagang mga sumusuportang bahagi.Sinusuportahan ng diskarteng ito ang mga compact na layout ng system habang pinapanatili ang pare-parehong gawi sa panahon ng operasyon.

Logic Capacity at Panloob na Organisasyon

Naglalaman ang device ng 60,440 logic elements na nakaayos sa 3,022 logic array blocks.Sinusuportahan ng internal arrangement na ito ang maayos na daloy ng signal at stable na timing behavior sa mga kumplikadong disenyo.Nagbibigay-daan ito sa mga designer na bumuo ng structured control logic, data path, at processing block nang walang labis na panloob na congestion.

Sa Mga Mapagkukunan ng Chip Memory

May kabuuang 2,544,192 bits ng pinagsamang memorya ang magagamit para sa pag-iimbak ng data at mga gawain sa pag-buffer.Maaaring gamitin ang memorya na ito para sa pansamantalang pangangasiwa ng data, mga lookup table, o panloob na imbakan ng estado.Ang pagkakaroon ng memorya sa parehong device ay nagpapababa ng pag-asa sa panlabas na memorya at nagpapaikli sa mga daanan ng pag-access ng data.

Malawak na Input at Output Connectivity

Hanggang 718 user input at output pin ang ibinibigay para sa koneksyon sa mga panlabas na device at subsystem.Ang mataas na bilang ng pin na ito ay sumusuporta sa malawak na mga interface ng data at maraming mga signal ng kontrol.Pinapayagan nito ang device na makipag-ugnayan sa mga kumplikadong sistema na nangangailangan ng maraming panlabas na koneksyon.

Core Voltage Operating Range

Gumagana ang core logic sa loob ng saklaw ng boltahe na 1.15 V hanggang 1.25 V. Sinusuportahan ng hanay na ito ang matatag na panloob na operasyon habang umaayon sa mga karaniwang kinakailangan ng low voltage na digital system.Ang tamang regulasyon ng boltahe ay nakakatulong na mapanatili ang predictable na gawi sa mga kondisyon ng operating.

Surface Mount FBGA Package Format

Ang EP2S60F1020I4 ay nakalagay sa isang 1020 ball FBGA package na may 33 by 33 millimeter footprint.Sinusuportahan ng package na ito ang mataas na density ng koneksyon habang pinapanatiling kontrolado ang paggamit ng board space.Ito ay angkop para sa mga multilayer board kung saan mataas ang density ng pagruruta ng signal.

Malawak na Saklaw ng Temperatura sa Pagpapatakbo

Sinusuportahan ng device ang operating junction temperature mula minus 40 degrees Celsius hanggang 100 degrees Celsius.Ang hanay na ito ay nagbibigay-daan sa maaasahang operasyon sa mga kapaligiran na may iba't ibang mga kondisyon ng thermal.Sinusuportahan nito ang paggamit sa mga system na nakalantad sa mga pagbabago sa temperatura sa mga pinalawig na panahon.

Deterministic na Pag-uugali ng Hardware

Ang panloob na istraktura ay idinisenyo upang maghatid ng nauulit at mahuhulaan na mga resulta sa panahon ng operasyon.Nananatiling pare-pareho ang gawi sa timing kapag na-configure, na sumusuporta sa mga system na umaasa sa mga pattern ng nakapirming tugon.Ang katangiang ito ay kapaki-pakinabang sa control oriented at real time na mga digital na disenyo.

Kaangkupan para sa Demanding System Environment

Ang kumbinasyon ng kapasidad ng lohika, mga mapagkukunan ng memorya, at malawak na koneksyon ay sumusuporta sa paggamit sa mga kumplikadong naka-embed at pang-industriya na sistema.Ang aparato ay angkop na angkop para sa mga application na nangangailangan ng siksik na pagsasama, matatag na operasyon, at pangmatagalang pagiging maaasahan sa ilalim ng tuluy-tuloy na mga workload.

EP2S60F1020I4 Mga Teknikal na Detalye

Katangian ng Produkto	Halaga ng Katangian
Manufacturer	Intel
Boltahe - Supply	1.15V ~ 1.25V
Kabuuang Mga Bit ng RAM	2544192
Package ng Supplier ng Device	1020-FBGA (33x33)
Serye	Stratix® II
Package / Case	1020-BBGA
Package	Tray
Operating Temperatura	-40°C ~ 100°C (TJ)
Bilang ng Logic Elements/Cell	60440
Bilang ng mga LAB/CLB	3022
Bilang ng I/O	718
Uri ng Pag-mount	Ibabaw na Mount
Batayang Numero ng Produkto	EP2S60

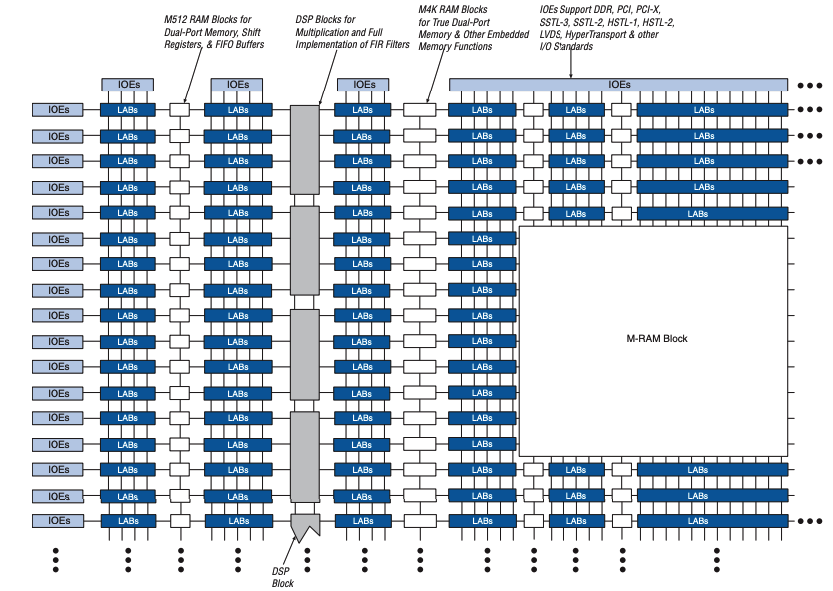

Block Diagram ng EP2S60F1020I4

Nakaayos bilang isang two-dimensional na programmable na tela, ang arkitektura ng EP2S60F1020I4 ay binubuo ng mga paulit-ulit na column ng Logic Array Blocks na konektado sa pamamagitan ng hierarchical routing network.Naka-embed sa loob ng logic fabric ang M512 RAM blocks para sa maliit na dual port memory, shift register, at FIFO function, kasama ang mas malalaking M4K RAM blocks na sumusuporta sa totoong dual port memory at pangkalahatang naka-embed na storage.Ang isang sentralisadong M RAM block ay nagbibigay ng mas mataas na density sa chip memory para sa bulk data buffering.Ang mga nakatalagang bloke ng DSP ay nakaposisyon malapit sa gitna upang suportahan ang pagpaparami at pag-filter ng mga operasyon nang hindi gumagamit ng pangkalahatang mapagkukunan ng lohika.Ang mga elemento ng input at output ay ipinamamahagi sa paligid ng perimeter ng device, na nagbibigay-daan sa suporta para sa maramihang mga pamantayan sa pagbibigay ng senyas at mataas na bilis ng mga interface habang pinapanatili ang balanseng pag-access sa panloob na lohika at istraktura ng memorya.

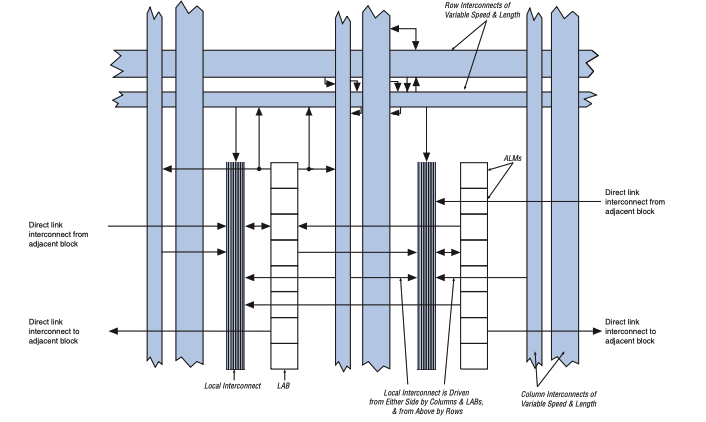

LAB Structure ng EP2S60F1020I4

Nakaayos sa paligid ng Logic Array Block, pinapangkat ng istruktura ng EP2S60F1020I4 ang maramihang Adaptive Logic Modules na konektado sa pamamagitan ng lokal, hilera, at column na magkakaugnay na may iba't ibang haba at bilis.Ang bawat LAB ay naka-link sa mga katabing bloke sa pamamagitan ng mga direktang koneksyon na nagpapababa ng pagkaantala sa pagruruta para sa kalapit na lohika.Ang mga lokal na interconnect na linya ay nagbibigay ng maikli, mababang latency na mga landas sa loob ng LAB, habang ang mga row at column na interconnect ay nagbibigay-daan sa pamamahagi ng signal sa mas malalaking rehiyon ng device.Ang mga vertical na koneksyon ay nagbibigay-daan sa mga signal na dumaan sa pagitan ng mga LAB sa itaas at sa ibaba, na sumusuporta sa flexible logic placement at predictable signal routing sa buong programmable fabric.

Mga aplikasyon ng EP2S60F1020I4

Telecommunications Infrastructure Equipment

Ang EP2S60F1020I4 ay ginagamit sa fixed communication equipment na namamahala sa tuluy-tuloy na daloy ng data at structured signal handling.Ang malaking logic capacity nito ay sumusuporta sa mga gawain tulad ng packet processing, framing control, at timing coordination sa loob ng mga base station at network node.Ang malawak na saklaw ng input at output ay nagbibigay-daan sa direktang koneksyon sa maramihang mga landas ng data at mga interface ng kontrol.

High Performance Embedded Computing System

Sa mga naka-embed na platform ng computing, pinagsasama ng device na ito ang control logic, paggalaw ng data, at pagpoproseso ng mga function sa loob ng iisang programmable unit.Sinusuportahan nito ang mga parallel na operasyon na tumutulong na pamahalaan ang mga kumplikadong workload habang pinapanatili ang pag-uugali ng system na predictable.Ginagawa nitong angkop para sa mga naka-embed na system na nangangailangan ng siksik na pagsasama at matatag na pagganap.

Industrial Automation at Control System

Ang EP2S60F1020I4 ay inilapat sa mga sistema ng automation kung saan kinakailangan ang coordinated na kontrol at mabilis na pagtugon.Sinusuportahan nito ang real time monitoring, sequencing, at control logic para sa makinarya at kagamitan sa proseso.Ang istraktura nito ay nagbibigay-daan sa maramihang mga control loop at data path na gumana nang magkasama nang walang panghihimasok.

Mga Platform ng Pagkuha ng Data at Pagproseso ng Signal

Ang device na ito ay angkop na angkop para sa mga platform na nangongolekta at nagpoproseso ng malalaking volume ng digital data.Sa chip memory ay sumusuporta sa buffering at intermediate storage, habang ang parallel logic ay nagbibigay-daan sa structured data handling.Nakakatulong ang mga katangiang ito na mapanatili ang pare-parehong daloy ng data sa mga sistema ng pagsukat at pagproseso.

Networking at Switching Equipment

Ang mataas na bilang ng mga available na input at output pin ay nagbibigay-daan sa EP2S60F1020I4 na mag-interface sa maraming port at control signal.Sinusuportahan nito ang mga nakapirming networking system na nangangailangan ng matatag na pagruruta ng data at pag-uugali ng paglipat.Pinangangasiwaan ng device ang mga coordinated signal path habang pinapanatili ang predictable timing.

Aerospace at Defense System na may Malawak na Temperatura na Operasyon

Ang sinusuportahang hanay ng temperatura ay nagbibigay-daan sa paggamit sa mga system na nakalantad sa pagbabago ng mga kondisyon ng thermal.Sinusuportahan ng device ang matatag na operasyon sa mga kapaligiran kung saan kinakailangan ang pare-parehong pag-uugali sa mahabang panahon ng pagpapatakbo.Ginagawa nitong angkop para sa hardware na naka-deploy sa kontrolado at field based na mga platform.

Mga Kalamangan at Kahinaan ng EP2S60F1020I4

Mga kalamangan

• Sinusuportahan ng mataas na logic density ang kumplikadong digital system integration

• Pinapasimple ng malaking bilang ng mga input at output pin ng user ang malawak na interfacing ng system

• Ang malaking sa chip memory ay nakakabawas ng pag-asa sa mga external na device ng memorya

• Sinusuportahan ng malawak na hanay ng temperatura ng pagpapatakbo ang paggamit sa mga kontrolado at malupit na kapaligiran

• Ang nahuhulaang gawi sa timing ay sumusuporta sa matatag at nauulit na operasyon ng system

Mga disadvantages

• Mas mataas na konsumo ng kuryente kumpara sa mas mababang density na mga programmable na device

• Pinapataas ng malaking FBGA package ang pagiging kumplikado ng layout ng board

• Nangangailangan ng maingat na kapangyarihan at thermal management sa mga siksik na disenyo

• Hindi angkop para sa mga application na nangangailangan ng compact o mababang pin count na pakete

EP2S60F1020I4 Mga Alternatibo

Numero ng Bahagi	Manufacturer	Mga Pangunahing Tampok	Gamitin ang Case/Notes
EP2S60F1020I5	Intel	High-density Stratix II FPGA na may malaking bilang ng mga elemento ng logic at naka-embed na mga bloke ng memorya.Idinisenyo para sa surface-mount assembly at maaasahang operasyon sa mga saklaw ng pang-industriya na temperatura.	Ginagamit sa imprastraktura ng telecom, high-speed na pagpoproseso ng data, at mga advanced na naka-embed na system na nangangailangan ng malakas na pagganap sa pag-compute.
EP2S60F1020C4	Intel	Commercial-temperature Stratix II FPGA na nag-aalok ng parehong pangunahing arkitektura at mga mapagkukunan ng memory gaya ng mga pang-industriyang bersyon, na na-optimize para sa mga kinokontrol na kapaligiran.	Angkop para sa networking hardware, data acquisition system, at compute platform na ginagamit sa panloob o regulated na mga kondisyon.
EP2S60F1020C4N	Intel	Pinapanatili ng variant na ito ang Stratix II high-performance logic architecture habang sinusuportahan ang compact surface-mount packaging para sa mga siksik na layout ng PCB.	Tamang-tama para sa malalaking naka-embed na platform, mga sistema ng komunikasyon, at mga disenyo na nangangailangan ng mataas na logic density na may mahusay na paggamit ng board space.

Tungkol sa Intel

Ang Intel ay isang pandaigdigang kumpanya ng teknolohiya na kilala sa pagdidisenyo ng mga digital na platform na ginagamit sa computing, komunikasyon, at mga naka-embed na system.Ang portfolio ng produkto nito ay sumasaklaw sa programmable logic, mga processor, memory solution, at supporting software na nagbibigay-daan sa flexible na disenyo ng system at mahabang buhay ng serbisyo.Nakatuon ang Intel sa mga scalable na arkitektura na sumusuporta sa malawak na hanay ng mga pangangailangan sa pagganap at pagsasama, mula sa naka-embed na kontrol hanggang sa malalaking data driven na platform.Ang kumpanya ay nagpapanatili ng malawak na teknikal na dokumentasyon at development ecosystem na sumusuporta sa maaasahang disenyo, pagpapatunay, at pangmatagalang pagpapanatili ng system sa maraming mga domain ng application.

Konklusyon

Ang EP2S60F1020I4 ay namumukod-tangi para sa mataas na logic density nito, malawak na suporta sa I/O, at malakas na on-chip memory resources.Magagamit mo ito upang pangasiwaan ang mga kumplikadong kontrol at mga gawain sa data habang pinapanatiling predictable ang gawi ng timing.Ang mga flexible na I/O bank nito ay nagpapadali sa pagkonekta ng iba't ibang interface at mga pamantayan sa pagbibigay ng senyas.Ang malaking pakete ng FBGA ay sumusuporta sa mga siksik na disenyo, kahit na nangangailangan ito ng maingat na pagpaplano.Sa suporta para sa malawak na hanay ng temperatura, umaangkop ito sa mga system na nangangailangan ng matatag na operasyon sa paglipas ng panahon.Sa pangkalahatan, binibigyan ka nito ng solidong balanse ng pagganap, pagsasama, at pagiging maaasahan.
