Ano ang isang SPST switch at paano ito gumagana?

Ang mga switch ng SPST, o solong poste ng solong pagtapon ng mga switch, ay isa sa mga pinakasimpleng uri ng mga de -koryenteng switch, na karaniwang matatagpuan sa pang -araw -araw na mga aplikasyon.Ang mga switch na ito ay idinisenyo upang makumpleto o masira ang isang circuit, pag -on o off ang isang aparato.Kung nagtatrabaho ka sa mga pangunahing item sa sambahayan tulad ng mga light switch o simpleng electronics, ang mga switch ng SPST ay isang mahalagang bahagi ng pagkontrol sa daloy ng koryente.Kilala sila sa kanilang pagiging simple, pagiging maaasahan, at mababang gastos, na ginagawa silang isang tanyag na pagpipilian para sa maraming mga de -koryenteng sistema.Ang artikulong ito ay gagabay sa iyo sa pamamagitan ng pag -andar, mga benepisyo, at paggamit ng mga switch ng SPST, na nagbibigay ng isang malinaw na pag -unawa sa kung paano gumagana ang mga pangunahing ngunit epektibong switch na ito.Malalaman mo rin ang tungkol sa kanilang mga aplikasyon, pakinabang, at kung paano sila ihahambing sa iba pang mga uri ng switch.Kung nais mong isama ang mga switch ng SPST sa iyong mga proyekto, ang gabay na ito ay isang mahusay na lugar upang magsimula.

Catalog

Larawan 1. Simbolo ng switch ng SPST

Panimula sa SPST switch

An SPST switch nakatayo para sa "solong poste solong pagtapon", na nangangahulugang mayroon lamang isang input at isang output.Mahalaga, ito ay isang simpleng switch na kumokontrol sa daloy ng koryente sa isang circuit.Ang switch ay may isang napaka -prangka na pag -andar: maaari itong i -on ang circuit sa o off.

Kapag ang switch ay nasa "sarado"Posisyon, nakumpleto nito ang circuit, na nagpapahintulot sa kuryente na dumaloy. Ito ay kapag ang kapangyarihan ay sa, at ang konektadong aparato o ilaw ay gagana.Sa kabilang banda, kapag ang switch ay nasa "Buksan"Posisyon, sinisira nito ang circuit, huminto sa daloy ng koryente at pag -on ng kapangyarihan off.Maaari mong isipin ito tulad ng isang light switch sa iyong bahay: i -flipping ito sa "off"Pinipigilan ang ilaw, at i -flipping ito hanggang sa"sa"I -on ito.

Ang simpleng on/off function na ito ay ginagawang madaling gamitin at maunawaan ang mga switch ng SPST.Isang halimbawa ng isang switch ng SPST ay makikita sa maraming mga aparato, tulad ng light switch sa iyong bahay o ang switch na ginamit sa tiyak Mga sistema ng riles Para sa kapangyarihan ng high-boltahe.Ang simbolo ng switch ng SPST ay biswal na kumakatawan kung paano nagpapatakbo ang switch sa loob ng isang circuit.

Sa mga tuntunin ng mga koneksyon, ang SPST switch ay may dalawang mahahalagang bahagi: ang Karaniwan (c) terminal at ang Karaniwan bukas (hindi) terminal.Kapag naka -on ang switch, kasalukuyang daloy mula sa Karaniwan (c) terminal sa Karaniwan bukas (hindi) terminal, pagkumpleto ng circuit.Ngunit kapag ang switch ay off, bukas ang circuit, nangangahulugang ang daloy ng koryente ay nagambala at walang gumagana.Ang pagiging simple ng disenyo na ito ay gumagawa ng mga switch ng SPST na isang pangkaraniwan at epektibong tool para sa pagkontrol sa mga de -koryenteng circuit.

Pangunahing konstruksyon ng SPST switch

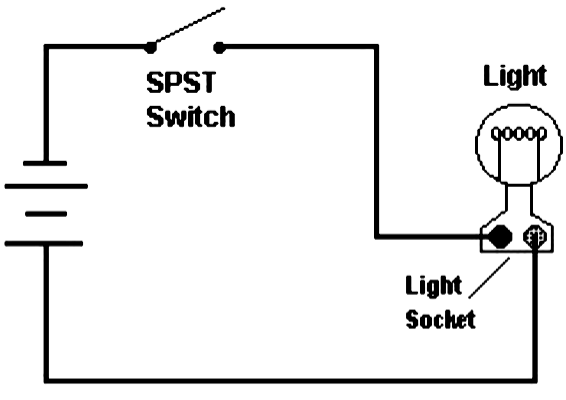

Larawan 2. Diagram ng konstruksiyon ng SPST switch

Ang pangunahing konstruksyon ng isang SPST switch ay simple ngunit epektibo.Binubuo ito ng dalawa Mga plato ng metal na dinisenyo upang hawakan ang bawat isa kapag ang switch ay sarado.Kapag ang mga plate na ito ay nakikipag -ugnay, kumpleto ang circuit, at dumadaloy ang kuryente.Gayunpaman, kapag ang mga plato ay hindi nakakaantig (sa Buksan posisyon), ang kasalukuyang ay nagambala, at ang circuit ay nasira, na humihinto sa daloy ng koryente.

Sa konteksto ng isang SPST switch, ang term "Pole"Tumutukoy sa maximum na bilang ng mga koneksyon sa pag -input na maaaring hawakan ng switch, habang"Itapon"Tumutukoy sa maximum na bilang ng mga koneksyon sa output. Kaya, sa isang switch ng SPST, maaari kang magkaroon ng isang solong pag -input at isang solong output. Nangangahulugan ito na ang switch ay kumokontrol lamang ng isang de -koryenteng circuit sa isang oras. Ito ay isang napaka -prangka na mekanismo na hindi overcomplicate na mga bagay, na ang dahilan kung bakit ginamit ito sa napakaraming pang -araw -araw na mga aplikasyon, tulad ng pag -on at pag -off.

Ang contact area, kung saan nagtatagpo ang dalawang metal plate, ay karaniwang gawa sa a Silver Alloy.Ang materyal na ito ay partikular na pinili dahil mahusay ito sa paghawak Mataas na alon nang hindi nasira.Ang mga haluang metal na pilak ay mahusay sa paglaban sa pagsusuot at luha mula sa daloy ng kuryente, tinitiyak na ang switch ay nananatiling epektibo sa mahabang panahon.Ito ay partikular na mahalaga sa mga switch na ginagamit para sa mga aparato na nangangailangan ng mas mataas na lakas.

Upang maprotektahan ang switch mula sa panlabas na elektrikal na pakikipag -ugnay at upang mapanatili ang mga bahagi mula sa pagpindot sa hindi sinasadya, Polyvinyl Chloride (PVC) Ang materyal ay madalas na ginagamit upang i -insulate ang switch.Ang pagkakabukod na ito ay tumutulong upang maiwasan ang anumang hindi sinasadyang mga maikling circuit o shocks.Ang materyal na pagkakabukod ay pinili batay sa operating boltahe ng system upang matiyak na mahawakan nito ang mga kondisyon nang hindi masira o pinapayagan ang pagtakas ng kuryente.

Paggawa ng SPST switch

Ang SPST switch nagpapatakbo bilang isang simple one-way switch Kinokontrol nito kung ang isang circuit ay sa o off.Gumagana ito sa pamamagitan ng alinman sa pagkumpleto o pagsira sa de -koryenteng landas sa loob ng circuit.Kapag pinindot mo ang pindutan o i -flip ang switch, nagiging sanhi ito ng dalawang metal plate sa loob ng switch sa alinman kumonekta o idiskonekta mula sa bawat isa.

Kapag ang mga plato ay magkasama (kapag ang switch ay naka -on), ang circuit ay sarado, na nagpapahintulot sa kuryente na dumaloy sa circuit.Ito ay kapag ang konektadong aparato, tulad ng a Banayad na bombilya, ay i -on at gagana tulad ng inaasahan.Kung ang mga plato ay hiwalay (kapag ang switch ay off), ang circuit ay nasira, nangangahulugang hindi maaaring dumaloy ang kuryente, at ang aparato ay i -off.

Halimbawa, isipin ang light switch sa iyong silid.Kapag ang switch ay nasa "Off"Posisyon, ang mga plato ng metal sa loob ng switch ay hindi nakakaantig, kaya bukas ang de -koryenteng circuit. Pinipigilan nito ang daloy ng koryente, at ang ilaw ay umalis. Kapag pinihit mo ang switch sa"Sa"Posisyon, ang mga plato ay hawakan, pagkumpleto ng circuit, at daloy ng kuryente sa ilaw, ginagawa ito Buksan.

Ang simpleng disenyo na ito ay nagbibigay -daan sa iyo upang madaling makontrol ang daloy ng koryente sa circuit, na ginagawa ang SPST na lumipat ng isang mahalagang sangkap sa maraming mga aparato.Kung ito ay para sa isang ilaw, isang tagahanga, o iba pang mga gamit sa sambahayan, maaari mong pagkatiwalaan ang switch ng SPST upang i -on ang mga bagay sa o off maaasahan.

SPST switch wiring diagram

Ang diagram ng circuit ng isang simple SPST switch ay ipinapakita sa ibaba.Ang circuit na ito ay binubuo ng isang SPST switch at dalawang maliwanag na maliwanag na lampara, L1 at L2.Sa kasong ito, L1 ay a 1-watt lampara, at L2 ay a 100-watt lampara.Ang layunin ng circuit na ito ay upang makontrol ang parehong mga lampara gamit lamang ang isang simpleng switch.

Kapag ang switch ay sarado, L1 (Ang lampara ng 1-wat) ay magaan dahil ang kasalukuyang dumadaloy sa pamamagitan nito ay sapat.Gayunpaman, ang kasalukuyang dumadaloy L2 (ang 100-watt lamp) ay napakaliit na hindi ito bubuo ng sapat na init upang magaan.Sa gayon, L2 nananatili off.Kapag ang switch ay binuksan, L2 Makukuha ang buong boltahe, i -on ito, habang L1 ay patayin.

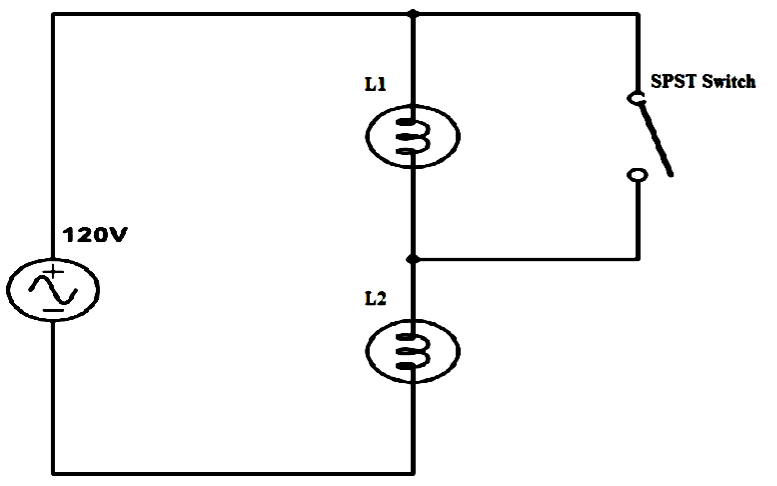

Larawan 3. SPST switch circuit upang makontrol ang mga lampara

Halimbawa, isaalang -alang ang a 100-watt lampara nagpapatakbo sa 120V.Ang 100-watt lampara ay may pagtutol ng 120 ohms.A 1-watt lampara nagpapatakbo sa 120V ay may pagtutol ng 12,200 ohms.Kapag ang dalawang lampara ay konektado sa serye, ang boltahe sa kabuuan ng 100-watt lampara ay magiging:

V = (120 / (120 + 12,200)) × 120 => V = 0.0097 × 120 = 1.164 volts

Ang dissipated na kapangyarihan sa 100-watt lampara ay magiging:

P = v² / r = (1.164) ² / 120 = 0.011 watts

Ipinapakita nito kung paano nahahati ang boltahe sa pagitan ng dalawang lampara sa serye at kung gaano karaming kapangyarihan ang natatanggal sa 100-watt lampara Kapag ang switch ay sarado.

Pangkalahatang -ideya ng SPST Toggle Switch

Larawan 4. SPST toggle switch

Ang SPST toggle switch ay isang uri ng switch na karaniwang ginagamit upang makontrol ang daloy ng koryente sa maraming mga aparato.Nagtatampok ito ng a pingga o hawakan na maaari mong i -flip upang i -on ang mga bagay sa o off.Ang paraan na ito ay gumagana ay simple: Kapag inilipat mo ang pingga, nakumpleto nito o masira ang koneksyon sa elektrikal sa pagitan ng dalawang pin, i -on o i -off ang konektadong aparato.Ginagawa nitong napakadali ang switch upang mapatakbo, maging sa iyong bahay o sa trabaho.

Ang toggle switch ay nagpapatakbo gamit ang isang mekanismo ng contact-type na rocker.Nangangahulugan ito na ang bahagi sa loob ng switch na kumokontrol sa daloy ng koryente ay a tumba -rocking contact .Kapag inilipat mo ang pingga, ang contact ng metal sa loob ay gumagalaw din.Kung ang contact ay na -flip sa isang tabi, lumilikha ito ng isang pahinga sa pagitan ng mga pin, nangangahulugang walang kuryente ang maaaring dumaloy.Kapag ito ay inilipat sa kabaligtaran, ang contact ng metal ay nag -uugnay sa mga pin, na nagpapahintulot sa kasalukuyang dumaan, na pinipilit ang aparato.

Isang napaka -kapaki -pakinabang na tampok ng SPST toggle switch ay ang Flip Cover.Ang takip na ito ay idinisenyo upang maprotektahan ang switch mula sa hindi sinasadyang pag -activate.Halimbawa, kung ikaw ay nasa isang lugar kung saan ang switch ay maaaring mabalot o mahipo ng pagkakamali, pinipigilan ng takip na ito ay i -on o hindi sinasadya.Ginagawa nitong mas maaasahan at mas ligtas ang switch na gagamitin sa mga lugar kung saan nais mong tiyakin na ang aparato ay mananatili o naka -off nang walang mga hindi ginustong mga pagkagambala.

Salamat sa simpleng disenyo at kadalian ng paggamit, ang SPST toggle switch ay matatagpuan sa maraming mga lugar, mula sa mga gamit sa sambahayan tulad ng light switch sa komersyal na kagamitan.Ito ay isang diretso at maaasahan na tool na gumagana nang maayos para sa pagkontrol sa kapangyarihan sa mga aparato, na nag -aalok ng parehong kaligtasan at kaginhawaan sa isang pakete.

Ang pag -convert ng switch ng SPDT sa SPST switch

Pag -convert ng isang SPDT (solong poste dobleng pagtapon) Lumipat sa isang SPST (solong poste solong pagtapon) Ang switch ay medyo simple.Ang kailangan mo lang gawin ay ang paggamit ng karaniwang terminal (madalas na may label na bilang C) kasama ang alinman sa iba pang dalawang mga terminal, na karaniwang may label A at B.

Upang gawing kumilos ang switch tulad ng isang SPST, maaari mong ikonekta ang karaniwang terminal sa alinman sa terminal A o B, ngunit hindi pareho.Sa pamamagitan nito, ang switch ay magkakaroon lamang ng isang input at isang output, tulad ng isang switch ng SPST.Ang pag -setup na ito ay epektibong lumiliko ang switch ng SPDT sa isang mas simpleng bersyon, na kinokontrol ang isang circuit lamang sa halip na lumipat sa pagitan ng dalawang magkakaibang mga output.

Sa madaling sabi, ang conversion ay nakamit sa pamamagitan ng pagpili ng isa sa dalawang magagamit na mga terminal (A o B) kasama ang karaniwang terminal (c) upang lumikha ng isang solong, on/off na koneksyon, na katulad ng kung paano gumagana ang isang switch ng SPST.

Mga kalamangan at kawalan ng switch ng SPST

Kalamangan	Mga Kakulangan
Ang simpleng disenyo ng circuit ay ginagawang madali maunawaan at ipatupad.	Limitadong pag -andar dahil nagbibigay lamang ito ng pangunahing on/off control.
Madaling mga kable na may mga simpleng koneksyon na bawasan Oras ng pag -install.	Maaaring mawala ang mga label, na nagdudulot ng pagkalito tungkol sa pagpapaandar ng switch.
Mababang gastos dahil sa prangka nitong disenyo.	Hindi angkop para sa mga kumplikadong control system na nangangailangan ng maramihang Mga output.
Maaasahang operasyon na may mas kaunting mga sangkap, pagbabawas ng mga puntos ng pagkabigo.	Ang madalas na paggamit ay maaaring maging sanhi ng pagsusuot sa paglipat ng mga bahagi sa paglipas ng panahon.
Maaaring hawakan ang mataas na boltahe at alon para sa Iba't ibang mga aplikasyon.	Madaling kapitan ng pinsala sa malupit na mga kapaligiran, tulad ng mataas na kahalumigmigan o alikabok.
User-friendly na may simpleng on/off na pag-andar.	Ang kakulangan ng tactile o visual feedback ay maaaring gawin itong mahirap upang matukoy estado ng switch.
Maraming nalalaman, ginamit sa parehong sambahayan at pang -industriya mga system.	Maaaring makaranas ng mekanikal na pagsusuot sa paglipat ng mataas na dalas Mga Aplikasyon.

Pangunahing paggamit ng SPST switch

Ang mga switch ng SPST ay may iba't ibang mga gamit sa iba't ibang mga patlang.Nasa ibaba ang ilan sa mga pangunahing aplikasyon ng mga switch ng SPST:

Gumamit sa mga sistema ng control control

Sa mga advanced na sistema ng control control, ang mga switch ng SPST ay maaaring magsilbing kapalit para sa mga sensor ng two-wire.Sa ganitong mga sistema, maaari mong gamitin ang dalawa sa tatlong mga contact sa isang karaniwang SPDT (solong poste dobleng pagtapon) lumipat upang gayahin ang pag -andar ng isang switch ng SPST.Nagbibigay ito ng isang maaasahang paraan upang makontrol ang mga proseso sa mga setting ng pang -industriya, tinitiyak na epektibo ang pagpapatakbo ng system.

Kontrol ng kuryente sa mga circuit

Ang isa sa mga pinaka -karaniwang paggamit ng isang switch ng SPST ay para sa pag -on o pag -off ng isang circuit.Ang mga switch na ito ay idinisenyo upang masira o ikonekta ang koneksyon sa terminal, na kumokontrol sa daloy ng koryente.Kapag naka -on ang switch, nakumpleto nito ang circuit, na nagbibigay ng kapangyarihan sa buong sistema.Kapag naka -off ito, pinuputol nito ang kapangyarihan, tinitiyak na ang aparato ay hindi tumatakbo.

Simple sa/off application

Ang mga switch ng SPST ay karaniwang ginagamit sa mga application na nangangailangan ng isang pangunahing on/off function.Halimbawa, maaari silang matagpuan sa mga switch ng ilaw sa sambahayan o iba pang pang -araw -araw na mga de -koryenteng aparato kung saan kailangan mo lamang kontrolin kung ang aparato ay pinapagana o naka -off.

Gumamit sa simpleng mga elektronikong proyekto

Ang mga switch ng SPST ay mainam din para sa mga simpleng elektronikong proyekto.Kung nagtatrabaho ka sa isang pangunahing circuit o hobbyist na proyekto, ang isang SPST switch ay nag -aalok ng isang madali at murang paraan upang makontrol ang kapangyarihan.Kung ito ay isang simpleng light circuit o isang maliit na aparato, ang switch na ito ay isang praktikal na pagpipilian para sa paglipat ng system o off nang hindi nangangailangan ng kumplikadong mga kable.

Ang mga gamit na ito ay nagpapakita kung paano ang SPST switch ay nagbibigay ng isang prangka, maaasahang paraan upang makontrol ang mga de -koryenteng sistema sa iba't ibang mga setting.Ang pagiging simple, mababang gastos, at kadalian ng paggamit ay ginagawang isang tanyag na pagpipilian para sa maraming mga pangunahing aplikasyon.

Konklusyon

Sa konklusyon, ang mga switch ng SPST ay nag -aalok ng isang simple ngunit lubos na epektibong solusyon para sa pagkontrol sa mga de -koryenteng circuit.Ang kanilang prangka na disenyo ay ginagawang perpekto para sa mga pangunahing on/off application, mula sa pag -iilaw ng sambahayan hanggang sa mga simpleng electronics.Ang mga pangunahing bentahe ng mga switch ng SPST ay kasama ang kanilang mababang gastos, kadalian ng paggamit, at kakayahang hawakan ang mataas na boltahe at alon.Gayunpaman, mayroon silang ilang mga limitasyon, tulad ng kanilang kawalan ng kakayahan upang mahawakan ang mas kumplikadong mga gawain tulad ng paglipat ng multi-output.Sa kabila ng mga drawbacks na ito, ang mga switch ng SPST ay nananatiling isang tanyag na pagpipilian dahil sa kanilang pagiging maaasahan at kakayahang umangkop.Kung nagtatayo ka ng isang maliit na elektronikong proyekto o pagkontrol sa isang aparato sa sambahayan, pag -unawa kung paano makakatulong ang mga switch ng SPST na masulit mo ang mahahalagang sangkap na ito.
