Pag -unawa sa mga square waveform sa electronics

Ang mga square waveform ay isang malaking bahagi ng kung paano gumagana ang mga elektronikong aparato, lalo na sa mga system na nakikitungo sa mga digital signal.Ang mga alon na ito ay simple sa hugis ngunit napaka -kapaki -pakinabang, paglipat sa pagitan ng mataas at mababang antas sa isang malinis, paulit -ulit na pattern.Makikita mo ang mga ito sa mga bagay tulad ng mga timer, orasan, tunog generator, at mga control system.Sa artikulong ito, malalaman mo kung ano ang parisukat, hugis -parihaba, at mga alon ng pulso, kung paano sila tumingin at tunog, at kung paano ito ginagamit sa mga totoong circuit.Makikita mo rin kung paano itinayo ang mga parisukat na alon gamit ang mga alon ng sine, at kung paano mabuo ang mga ito gamit ang iba't ibang mga tool tulad ng mga timer, microcontroller, at mga generator ng signal.Kung ikaw ay mausisa lamang o nagtatrabaho sa isang proyekto, ang gabay na ito ay makakatulong sa iyo na maunawaan ang mga parisukat na alon.Magsimula na tayo.

Catalog

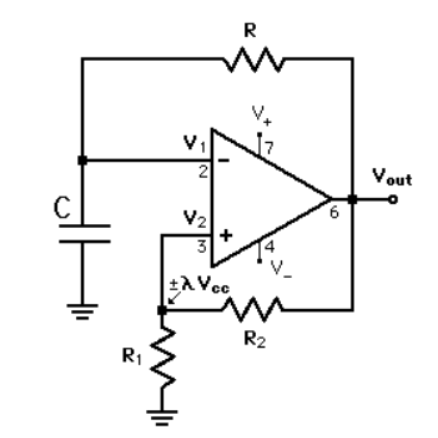

Larawan 1. Generator ng alon ng alon

Ano ang parisukat, hugis -parihaba, at mga alon ng pulso?

Parisukat, hugis -parihaba, at mga alon ng pulso ay mga uri ng mga signal na lumipat sa pagitan dalawa Mga antas - karaniwang isang mataas at isang mababang boltahe.Ang mga alon na ito ay ginagamit ng maraming sa electronics, lalo na sa Mga digital na circuit kung saan ang mga signal ay nasa o o naka -off, tulad ng 1s at 0s sa binary.A Square waveform ay isa sa mga pinaka -karaniwang.Lumilipat ito pantay -pantay sa pagitan ng mataas at mababang estado, paggastos ng parehong dami ng oras sa bawat isa.Lumilikha ito ng isang pattern na mukhang perpektong mga parisukat kapag nakikita sa isang graph, na ang dahilan kung bakit tinawag itong isang parisukat na alon.

Sa isang mainam na mundo, ang pagbabago sa pagitan ng mataas at mababa sa isang parisukat na alon ay magiging instant - ang signal ay mai -snap mula sa isang estado hanggang sa iba pa na walang pagkaantala.Ngunit sa totoong buhay, ang pagbabagong ito ay tumatagal ng isang maliit na oras.Iyon ang dahilan kung bakit pagtaas ng oras (kung gaano kabilis umakyat ito) at oras ng pagkahulog (kung gaano kabilis bumaba ito) ay madalas na tinitingnan nang malapit kapag sinusuri ang mga alon na ito.

Ngayon, habang ang salitang "square wave" ay minsan ay ginagamit para sa anumang dalawang antas ng alon, mayroong isang tiyak na pagkakaiba.Kung gumugol ang alon Mas mataas na oras kaysa sa mababa - o sa iba pang paraan sa paligid - tinatawag itong isang hugis -parihaba na alon. Lumilipat pa rin ito sa pagitan ng dalawang estado, ngunit ang Ang tiyempo ay hindi pantay.Maaaring mataas ito sa isang maikling panahon at mababa para sa isang mas mahaba, o kabaligtaran.

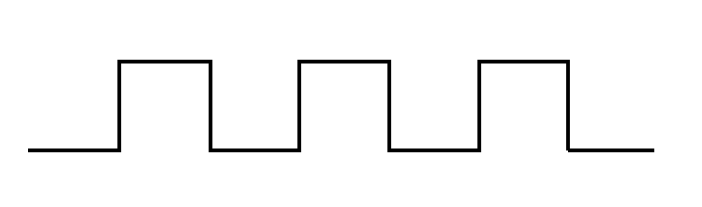

Larawan 2. Square Square

Pagkatapos ay mayroong Pulse waveform.Hindi tulad ng parisukat o hugis -parihaba na mga alon, ang mga pulso ay hindi palaging ulitin.Maaari silang mangyari minsan o paminsan -minsan, depende sa sitwasyon.Maaaring mangyari ang isang pulso kapag ang isang boltahe ay tumama sa isang tiyak na punto o kapag ang ilang kaganapan ay nag -trigger nito.Ang mga pulses na ito ay madalas na ginagamit upang magpadala ng data o control signal sa mga circuit.

Ang mga alon na ito ay maaaring maging pangunahing, ngunit may malaking papel sila sa kung paano nakikipag -usap ang mga elektronikong aparato, mga signal ng proseso, at magsagawa ng mga gawain sa likod ng mga eksena.

Ano ang hitsura ng isang parisukat na alon?

Ang isang parisukat na alon ay madaling makilala sa sandaling nakita mo ito.Ito ay may isang napaka -simple at matalim na hugis - Tumalon ito nang diretso hanggang sa isang mataas na antas, mananatili doon sandali, kung gayon Bumaba nang diretso sa isang mababang antas, at paulit -ulit na paulit -ulit ang pattern na ito.Sa isang graph o isang screen ng oscilloscope, mukhang isang hilera ng mga konektadong mga parisukat o mga bloke, pataas at pababa sa isang malinis, regular na ritmo.

Ano ang gumagawa ng isang parisukat na alon na tunay na "parisukat" ay gumugol ito ng isang pantay na dami ng oras sa mataas na estado tulad ng ginagawa nito sa mababang estado.Ang balanse na ito ay kung ano ang nagbibigay sa pangalan nito.Kung titingnan mo ito tulad ng isang pattern ng light switch, magiging tulad ng pag -on ng ilaw sa loob ng dalawang segundo, off sa loob ng dalawang segundo, sa loob ng dalawang segundo muli, at iba pa.Ang pantay na tiyempo ay tinatawag na a 1: 1 ratio ng mark-to-space - Ibig sabihin ang tugma ng "on" at "off".

Bagaman ang salitang "square wave" ay magagamit nang maluwag, sa mga teknikal na termino, Kung ang oras na ginugol sa mataas at mababang estado ay hindi pareho, hindi na ito isang tunay na alon ng parisukat.Iyon ay kapag ito ay naging isang hugis -parihaba na alon sa halip.Ngunit ang parehong nagbabahagi pa rin ng parehong up-and-down, dalawang antas ng istilo-ang pagkakaiba ay kung gaano katagal ang bawat antas ay tumatagal.Ang malinis, pattern ng paglipat na ito ay kung ano ang gumagawa ng mga square waveform na kapaki -pakinabang sa mga digital na electronics, dahil malinaw na nagpapakita sila ng pagbabago mula sa isang estado patungo sa isa pa.

Ano ang tunog ng isang parisukat na alon?

Kung narinig mo na ang isang parisukat na alon, mapapansin mo na mayroon itong isang matalim, mabagsik na tunog - mas matindi kaysa sa isang makinis na alon ng sine.Ang kalupitan na iyon ay nagmula sa hugis ng alon mismo.Dahil ang isang parisukat na alon ay mabilis, biglaang pagtalon sa pagitan ng mataas at mababang antas, ang tunog na ginagawa nito ay mas pagputol at hindi gaanong makinis sa tainga.

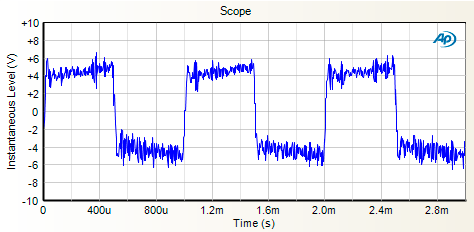

Larawan 3. Ang representasyon ng tunog ng isang parisukat na alon

Ang mga alon ng parisukat ay puno ng tinatawag na Harmonics - Ang mga ito ay labis na mga frequency na nakalagay sa tuktok ng pangunahing tono.Iyon ang nagbibigay ng mga alon ng Square ng kanilang mayaman, edgy character.Sa disenyo ng musika o tunog, ginagawang kapaki-pakinabang ang mga ito kapag nais mo ng isang mas maraming pansin o natatanging tono.Madalas silang ginagamit sa mga synthesizer at elektronikong instrumento para sa kadahilanang ito.Habang ang isang sine wave ay maaaring tunog malambot at dalisay, ang isang parisukat na alon ay dumarating sa pamamagitan ng mas malakas at mas agresibo, na maaaring maging mahusay kapag nais mo ng isang tunog na nakatayo.

Mahahalagang bagay tungkol sa mga parisukat na alon

Ang mga square waveform ay ginagamit ng maraming sa electronics, lalo na sa Mga digital na circuit.Ito ang mga circuit kung saan Ang mga signal ay nasa o off.Ang isang parisukat na alon ay umaangkop nang perpekto dahil ito Malinaw na lumipat sa pagitan ng dalawang antas: Mataas at Mababa.Ginagawa nitong madali para sa mga aparato na basahin at tumugon sa signal.

Sa mga digital system, ang mataas na antas ay karaniwang tinatawag "1" at ang mababang antas ay tinatawag "0". Maaari mo ring marinig ang mga ito na tinutukoy bilang Mataas at mababa.Ang mga label na ito ay makakatulong na ipakita kapag ang signal ay aktibo o hindi aktibo.Kung nagtatrabaho ka sa mga simpleng logic chips o advanced na microcontroller, Ang mga square waveform ay madalas na bahagi ng proseso.Nasanay na sila Pagkontrol ng mga aksyon, magpadala ng data, o panatilihin ang oras Sa maraming uri ng mga aparato.

Dahil ang mga antas ng boltahe ay maaaring magkakaiba nang kaunti, karamihan sa mga system Tukuyin ang isang saklaw para sa kung ano ang binibilang bilang mataas o mababa.Pinapayagan nito ang mga aparato na gumana nang maayos kahit na ang signal ay hindi eksaktong pareho sa bawat oras.May a Ilang mga pangunahing bahagi ng isang parisukat na alon na dapat mong maunawaan upang magamit ito nang maayos.

Tagal ng panahon

Sinasabi sa iyo ng tagal ng oras kung gaano katagal kinakailangan para sa isang buong ikot ng alon na mangyari.Kasama rito ang pagpunta mula sa mababa hanggang mataas at bumalik sa mababang muli.Maaari mong sukatin ito mula sa isang tumataas na gilid hanggang sa susunod, o mula sa isang bumabagsak na gilid hanggang sa susunod.Kahit na ang pagtaas o pagkahulog ay hindi instant, ang mga tool sa pagsukat ay palaging gumagamit ng parehong punto ng pag -trigger, kaya ang mga resulta ay manatiling tumpak.Ang pag -alam sa tagal ng oras ay tumutulong sa iyo na maunawaan kung gaano kabilis ang pag -uulit ng alon.

Kadalasan

Ang dalas ay nagpapakita kung gaano karaming beses ang pag -uulit ng alon sa isang segundo.Sinusukat ito sa Hertz (Hz).Kung ang isang alon ay umuulit isang beses bawat segundo, mayroon itong dalas ng 1 Hz.Kung umuulit ito ng isang libong beses sa isang segundo, iyon ang 1000 Hz o 1 kHz.Madali kang lumipat sa pagitan ng dalas at tagal ng oras gamit ang simpleng pormula na ito:

Kadalasan = 1 Nahahati sa pamamagitan ng tagal ng oras

Oras ng oras = 1 hinati ng dalas

Amplitude

Ang amplitude ay ang taas ng boltahe ng alon.Maaari itong masukat mula sa ilalim (mababa) hanggang sa tuktok (mataas).Sa mga analog system, maaaring nakalista ito bilang rurok o peak-to-peak boltahe.Ngunit sa mga digital na sistema, ang higit na mahalaga ay kung ang signal ay binabasa bilang mababa o mataas.

Halimbawa, sa mas matatandang sistema ng TTL, ang mababang ay maaaring mangahulugan ng isang boltahe sa pagitan ng 0 at 0.4 volts.Mataas ay maaaring nasa pagitan ng 2 at 5 volts.Ang mga modernong sistema ay maaaring gumamit ng mas mababang mga boltahe, ngunit ang pangkalahatang ideya ay mananatiling pareho.Ang mahalaga ay ang signal ay malinaw na umaangkop sa isang mababa o mataas na saklaw, kaya masasabi ng mga digital na aparato kung ano ang kahulugan nito.

Kapag pamilyar ka sa oras, dalas, at amplitude, mas madali mong makikipagtulungan sa mga square waveform sa mga real-world circuit.Ang mga simpleng alon na ito ay maaaring gumawa ng maraming kapag ginamit sa tamang paraan.

Paano tumataas at bumagsak ang mga parisukat na alon?

Ang mga square waveform ay kilala para sa kanilang matalim, malinis na mga paglilipat sa pagitan ng mga antas ng mataas at mababang boltahe.Ngunit sa totoong mundo, ang mga gilid na iyon ay hindi tunay na instant.Ang bawat parisukat na alon ay tumatagal ng isang maliit na oras upang lumipat mula sa mababa hanggang mataas (tinatawag na pagtaas ng oras) at mula sa mataas hanggang mababa (tinatawag na oras ng taglagas).Ang mga maikling panahon ng paglipat na ito ay maaaring mukhang menor de edad, ngunit maaari silang gumawa ng isang malaking pagkakaiba sa kung gaano kahusay ang isang circuit na gumagana, lalo na sa mga digital na elektroniko kung saan mahalaga ang tiyempo.

Ang oras ng pagtaas ay sinusukat mula sa punto kung saan ang signal ay umabot sa 10 porsyento ng pangwakas na mataas na halaga hanggang sa punto kung saan umabot ito sa 90 porsyento.Ang oras ng taglagas ay sinusukat sa parehong paraan, ngunit mula sa 90 porsyento hanggang sa 10 porsyento.Ang mga tiyak na puntong ito ay makakatulong na maiwasan ang anumang bahagyang pag -ikot o ingay na maaaring mangyari sa pinakadulo simula o pagtatapos ng isang paglipat.Sa ilang mga kaso, maaari mong makita ang mga sukat na kinuha mula 5 porsyento hanggang 95 porsyento, ngunit hindi gaanong karaniwan.

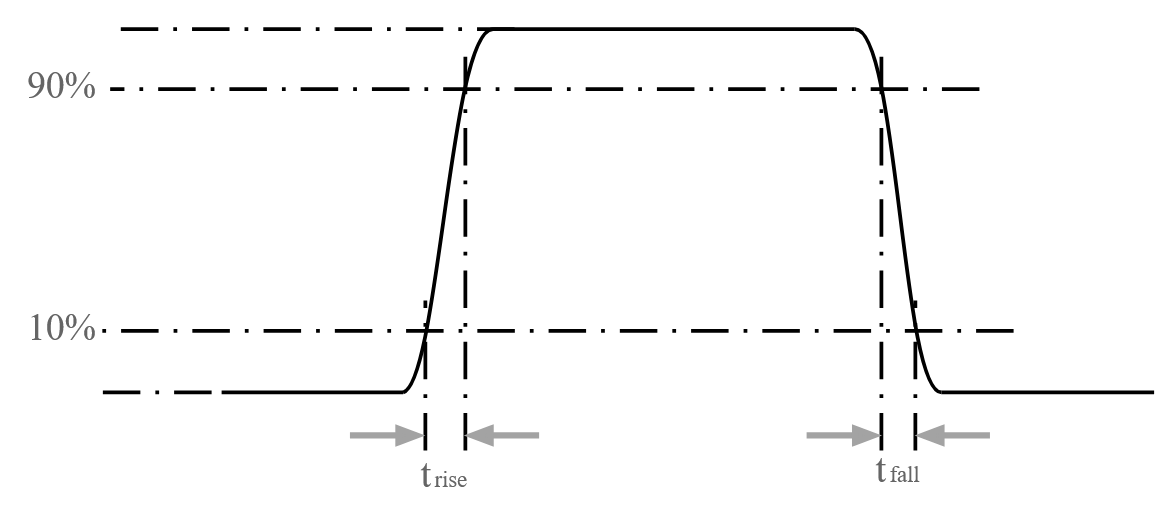

Larawan 4. Rise and Fall Time Points sa isang Square Waveform

Ang mga sukat na ito ay madalas na ibinibigay sa mga nanosecond, lalo na sa mga mabilis na digital system.Kung ang pagtaas ng oras o pagbagsak ay masyadong mabagal, maaari itong maging sanhi ng mga problema, tulad ng mga maling signal o mga isyu sa tiyempo sa circuit.Iyon ang dahilan kung bakit madalas kang makakakita ng pagtaas at pagbagsak ng mga halaga ng oras na nakalista sa mga pagtutukoy ng mga aparato tulad ng mga signal generator o logic chips.

Sa pamamagitan ng pag -alam kung gaano kabilis ang pagtaas ng alon o pagbagsak, mas mauunawaan mo kung ito ay gumagana nang maayos sa iyong proyekto.Makakatulong din ito kapag nag -aayos ka o nagsisikap na mapagbuti ang kalidad ng signal.Kahit na ang mga pagbabagong ito ay mabilis na nangyayari, sila ay isang mahalagang bahagi ng kung paano kumilos ang mga square waveform sa mga tunay na circuit.

Paano ang mga square waveform ay ginawa mula sa mga sine waves?

Sa unang sulyap, ang isang parisukat na alon ay mukhang ibang -iba mula sa isang makinis na alon ng sine.Ang isa ay matalim at blocky, ang iba pang malambot at curving.Ngunit kung masira mo ang isang parisukat na alon gamit ang isang bagay na tinatawag na Fourier analysis, makikita mo na talagang ginawa ito sa pamamagitan ng pagdaragdag ng isang serye ng mga sine waves.Ito ay maaaring mukhang nakakagulat, ngunit ito ay isang kamangha -manghang paraan upang maunawaan kung paano itinayo ang mga alon.

Kapag nasuri ang isang parisukat na alon, lumiliko na ito ay isang halo ng maraming mga alon ng sine na lahat ay nauugnay sa bawat isa.Ang mga alon na ito ay tinatawag na Harmonics.Ang una, na kilala bilang pangunahing, ay nagtatakda ng pangunahing dalas ng parisukat na alon.Pagkatapos ay dumating ang iba: ang pangatlong maharmonya (na kung saan ay tatlong beses ang dalas ng pangunahing), ang ikalimang maharmonya, ang ikapitong, at iba pa.Ang bawat isa sa mga ito ay isang kakaibang bilang ng maramihang mga pangunahing dalas, at ang bawat isa ay medyo mahina kaysa sa huli.

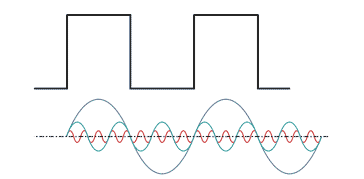

Larawan 5. Mga sangkap ng sine wave na bumubuo ng isang parisukat na alon

Kaya ang higit pang mga pagkakatugma na idinagdag mo, mas maraming pinagsamang hugis ay nagsisimula na magmukhang isang parisukat na alon.Kung mayroon ka lamang pangunahing alon ng sine, magiging tunog ito at magmukhang isang makinis na alon.Idagdag ang pangatlo at ikalimang harmonika, at nagsisimula itong makakuha ng squarer.Patuloy, at ang alon ay nagiging mas matalim at mas tinukoy.

Sa matematika, ang isang parisukat na alon ay maaaring ipahayag bilang kabuuan ng mga maharmonya na sine waves gamit ang sumusunod na equation:

Ang pormula na ito ay nagpapakita na ang isang perpektong alon ng parisukat ay ginawa sa pamamagitan ng pagdaragdag lamang ng kakaibang bilang na mga pagkakatugma ng mga alon ng sine, na may bawat harmonic na may mas kaunting lakas kaysa sa bago nito.

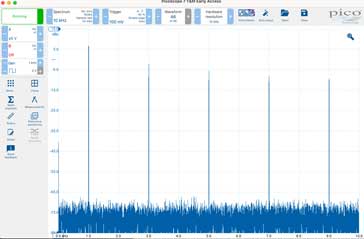

Larawan 6. Frequency spectrum ng isang parisukat na alon

Kung pumasa ka ng isang parisukat na alon sa pamamagitan ng isang mababang pass filter - na hinaharangan ang mas mataas na pagkakaisa - mawawalan ka ng ilang matalim na hugis.Ang mga gilid ay magiging bilugan, at ang alon ay hindi magmukhang o kumilos tulad ng isang tunay na parisukat.Iyon ay dahil ang mga mas mataas na pagkakaisa ay kung ano ang nagbibigay ng isang parisukat na alon nito at mabilis na mga paglilipat.

Sa diagram ng spectrum ng isang parisukat na alon, makikita mo ang mga malakas na signal sa kakaibang bilang na mga pagkakatugma-ika-3, ika-5, ika-7, at iba pa.Ang mga signal na ito ay bumababa sa lakas habang mas mataas ang dalas.Hindi ka makakakita ng kahit na may bilang na mga harmonika, dahil ang mga alon ng parisukat ay hindi naglalaman ng mga ito.Ang pattern na ito ay bahagi ng kung ano ang nagbibigay ng mga square waveform ng kanilang natatanging mga katangian sa parehong tunog at elektronikong pag -uugali.

Ang pag -unawa na ang isang parisukat na alon ay binuo mula sa mga sine waves ay nakakatulong na ipaliwanag kung bakit ito kumikilos sa paraang ginagawa nito.Kung nakikipagtulungan ka sa tunog, mga signal ng tiyempo, o mga logic pulses, ang nakatagong istraktura ng mga pagkakatugma ay gumaganap ng isang malaking bahagi kung paano gumagana ang mga parisukat na alon sa mga tunay na circuit.

Gumagamit ng mga parisukat na alon sa totoong mga circuit

Ang mga square waveform ay ginagamit sa maraming iba't ibang mga uri ng mga electronic circuit, lalo na kung saan mahalaga ang tiyempo at kontrol.Ang isa sa mga pinaka -karaniwang gamit ay nasa signal ng orasan.Sa digital electronics, ang bawat operasyon ay madalas na na -time ng isang tibok ng orasan - isang paulit -ulit na square waveform na nagsasabi sa system kung kailan lilipat sa susunod na hakbang.Ang mga Microcontroller, processors, at iba pang mga digital chips ay umaasa sa matatag na ritmo na ito upang gumana nang tama.

Makakakita ka rin ng mga parisukat na alon Modulation ng Pulse-Width (PWM), na ginagamit upang makontrol ang mga aparato tulad ng mga motor, LED, o kahit na mga signal ng audio.Sa pamamagitan ng pagbabago kung gaano katagal ang signal ay mananatiling mataas o mababa sa bawat pag -ikot, maaari mong ayusin ang mga bagay tulad ng ningning o bilis nang hindi kinakailangang baguhin ang boltahe.Ito ay kapaki -pakinabang sa mga bagay tulad ng mga fan controller, dimmer circuit, at robotics.

Ang isa pang karaniwang lugar na parisukat na alon ay lumilitaw ay nasa Lumilipat ng mga circuit.Ginagamit ang mga ito upang mabilis na i -on at i -off ang mga sangkap, tulad ng sa mga suplay ng kuryente, mga sistema ng modulation ng signal, o mga digital na gate ng lohika.Dahil ang mga parisukat na alon ay nagbabago nang malinis sa pagitan ng mataas at mababang estado, perpekto sila para sa paghawak ng mga ganitong uri ng paglipat ng mga aksyon.

Nakatutulong din sila Pagsubok at pag -debug.Kung nagdidisenyo ka ng isang circuit at nais na suriin kung paano ito tumugon sa mga signal, isang parisukat na alon mula sa isang function generator ay madalas na ang unang bagay na susubukan mo.Tumutulong ito na ibunyag kung paano pinangangasiwaan ng circuit ang mabilis na mga paglilipat, na lalong mahalaga sa mga high-speed o digital na disenyo.

Paano makabuo ng mga parisukat na alon?

Mayroong maraming mga madali at maaasahang paraan upang makabuo ng mga square waveform, nagtatrabaho ka man sa isang simpleng proyekto ng elektronika o pagbuo ng isang mas advanced na sistema.Ang isa sa mga pinaka -karaniwang tool para dito ay ang 555 Timer IC.Ito ay isang maliit, murang chip na ginagamit sa loob ng mga dekada sa libangan at propesyonal na mga circuit.Kapag naka -set up sa mode na Astable, ang 555 timer ay lumilikha ng isang tuluy -tuloy na alon ng parisukat, at maaari mong ayusin ang dalas at pag -ikot ng tungkulin sa pamamagitan ng pagbabago ng ilang mga resistors at isang kapasitor.

Ang isa pang tanyag na pamamaraan ay ang paggamit Mga Microcontroller.Ang mga maliliit na programmable chips, tulad ng mga nasa Arduino o iba pang mga board ng pag -unlad, ay maaaring makabuo ng mga parisukat na alon sa pamamagitan ng kanilang mga digital na output pin.Maaari kang sumulat ng isang maikling piraso ng code na lumipat ng isang pin at off sa mga regular na agwat.Maraming mga microcontroller ang sumusuporta din PWM (Modulation ng Pulse-Width), na nagbibigay -daan sa iyo na kontrolin ang mataas at mababang oras ng bawat pulso - kapaki -pakinabang kung kailangan mo ng isang parisukat na alon na hindi perpektong balanse.

Para sa mas tumpak o nababaluktot na kontrol, maaari mong gamitin ang a Function Generator o signal generator.Ito ang mga tool na hinahayaan mong itakda ang eksaktong dalas, amplitude, at hugis ng alon, kabilang ang mga parisukat na alon.Madalas silang ginagamit sa mga lab o pagsubok sa mga pag -setup kung saan higit pa ang katumpakan at saklaw.

Ang mga square waveform ay maaari ring malikha gamit Oscillator circuit.Ang mga circuit na ito ay itinayo gamit ang mga sangkap tulad ng mga transistor, capacitor, o mga amplifier ng pagpapatakbo.Depende sa kung paano sila dinisenyo, maaari silang makagawa ng mga parisukat na alon sa kanilang sarili o kasama ang iba pang mga uri ng alon.

Sa digital na mundo, maaari ka ring makabuo ng mga square waveform gamit Software .Kung nagtatrabaho ka sa audio, simulation, o pagproseso ng digital signal, maaari kang sumulat ng code na lumilikha ng data ng alon ng parisukat at ipinapadala ito sa isang aparato ng output.Karaniwan ito sa synthesis ng musika o kapag sinusubukan ang mga system na batay sa software na nangangailangan ng mga signal ng tiyempo.

Konklusyon

Ang mga square waveform ay maaaring magmukhang simple, ngunit naglalaro sila ng isang malaking papel sa kung paano gumagana ang mga elektronikong sistema.Mula sa tiyempo at paglipat sa tunog at control control, ginagamit ito sa maraming iba't ibang paraan.Nakita mo kung paano sila nilikha, kung paano sila kumikilos, at kung saan sila lumitaw sa mga totoong circuit.Gamit ang pangunahing kaalaman na ito, mas madali mong maunawaan o gumamit ng mga square waveform sa iyong sariling mga proyekto o pag -aaral.
