Pag -unawa sa mga sistema ng CAD: Isang kumpletong gabay

Ang teknolohiya ng CAD ay ganap na nagbago kung paano dinisenyo at nilikha ang mga produkto.Pinapadali nito ang mga gawain, nagpapabilis ng mga proseso, at tinitiyak ang kawastuhan, ginagawa itong isang go-to solution para sa paglikha ng mga makabagong disenyo.Ang artikulong ito ay galugarin ang mga tampok, pagsulong ng CAD, at kung paano ito sumusuporta sa mga modernong daloy ng trabaho.

Catalog

Pangkalahatang -ideya ng teknolohiya ng CAD

Ang teknolohiya ng CAD ay nagdala ng isang kamangha -manghang paglipat sa paraan ng dinisenyo at binuo ng mga produkto.Binago nito ang tradisyonal na mga diskarte, na ginagawang mas mahusay at naka -streamline.Ngayon, ang CAD ay ginagamit sa iba't ibang larangan tulad ng engineering, manufacturing, at konstruksyon, na lumilikha ng malalayong benepisyo para sa mga industriya at lipunan.

Ang patuloy na pag -unlad ng CAD ay makabuluhang pinalakas kung gaano kabilis at mabisang mga kumpanya ang maaaring magdisenyo ng kanilang mga produkto.Tumutulong ito na gawing simple ang mga kumplikadong gawain, bawasan ang workload, at paikliin ang oras na kinakailangan para sa mga proseso ng disenyo.Ang teknolohiyang ito ay hindi lamang nagpapabuti ng kahusayan ngunit tinitiyak din ang mas mahusay na kawastuhan at pagkakapare -pareho ng disenyo.

Sa malawakang aplikasyon nito sa mga sektor tulad ng aerospace, makinarya, electronics, at konstruksyon, binuksan ng CAD ang pintuan sa mga bagong pamamaraan ng disenyo tulad ng pakikipagtulungan at virtual na disenyo.Ang mga pagsulong na ito ay nakahanay sa lumalagong paggamit ng mga teknolohiya tulad ng artipisyal na katalinuhan, virtual reality, at multimedia.Sa hinaharap, ang CAD ay inaasahan na maging mas integrated, matalino, at konektado, umaangkop sa mga modernong pangangailangan sa negosyo at mga digital na uso.

Para sa mga negosyo, ang pagyakap sa CAD ay nangangahulugang mas maayos na operasyon at higit na pagbabago.Ang pagsasama nito sa e-commerce at advanced na mga sistema ng pamamahala ay nagbibigay-daan sa walang tahi na pakikipagtulungan ng supply chain sa loob at sa buong mga negosyo.Ito ay nagbibigay daan para sa mas mabilis, mas matalinong, at mas maliksi na disenyo at mga siklo ng produksyon, nakikinabang ang mga kumpanya at mga customer.

Ebolusyon ng teknolohiya ng CAD

Ang teknolohiyang CAD ay nagmula noong 1960 bilang isang konsepto para sa mga interactive na graphics, na pinamumunuan ng pananaliksik sa Massachusetts Institute of Technology (MIT).Sa una, ang mataas na gastos ay naghihigpitan sa paggamit nito sa mga malalaking korporasyon tulad ng General Motors at Boeing, na nabuo ang kanilang sariling mga interactive na sistema ng pagguhit.

Nakita ng 1970s ang isang paglipat habang bumagsak ang mga presyo ng computer, na ginagawang mas naa -access ang mga sistema ng CAD sa mga industriya.Sa pamamagitan ng 1980s, ang mga personal na computer ay nagbago ng pag -aampon ng CAD, na umuusbong ang mabilis na pag -unlad sa mga kakayahan ng software.Ipinakilala ng mga kumpanya tulad ng Autodesk ang mga naa -access na mga sistema ng CAD, na nakakuha ng katanyagan dahil sa kakayahang magamit at kakayahang umangkop, na nagpapahintulot sa kanila na mabilis na magbago.

Ang isang kilalang maagang milestone ay ang "SketchPad," na ipinakilala ni Ivan Sutherland noong 1963. Ito ay minarkahan ng isang punto ng pag -iwas sa pamamagitan ng pagpapagana ng mga taga -disenyo na makipag -ugnay sa mga computer na graphic na gumagamit ng isang light pen.Ang makabagong ito ay naglatag ng pundasyon para sa mga modernong interface ng graphic na gumagamit.

Sa una, ang mga aplikasyon ng CAD ay limitado sa mga industriya tulad ng automotiko at aerospace.Habang ang computer hardware ay naging mas mura at mas malakas, ang mga kakayahan ng CAD ay lumawak.Lumaki ito mula sa mga pangunahing tool sa pagguhit sa mga sopistikadong sistema para sa matalinong disenyo, kunwa, at pagsusuri.Ang pagpapakilala ng pagmomolde ng 3D ay karagdagang mga nabago na mga proseso ng disenyo sa pamamagitan ng pagpapagana ng lubos na detalyado, makatotohanang mga representasyon na nakunan ng mga kumplikado 2D na mga guhit ay hindi.

Sa China, nagsimula ang CAD bilang pangalawang pag -unlad sa mga dayuhang platform.Sa paglipas ng panahon, inangkop ng mga developer ng domestic ang CAD upang matugunan ang mga lokal na pangangailangan, pag -aalaga ng pagbabago at gawing mas naa -access ang teknolohiya sa mga negosyo ng Tsino.Sa pamamagitan ng 2014, ang isang pakikipagtulungan domestic CAD alyansa ay nagpalakas ng mga pagsisikap na ito, na nagbibigay ng mga naaangkop na solusyon para sa magkakaibang industriya at pagmamaneho ng karagdagang pagsulong sa teknolohiya ng CAD.

Ngayon, ang CAD ay patuloy na nagbabago sa tabi ng mga pagsulong sa pag -compute, pagpapagana ng mga taga -disenyo sa buong mundo upang gumana nang mas mabilis at mas malikhaing, nagbabago ng mga industriya at humuhubog sa hinaharap ng disenyo at engineering.

Mga Programa ng Sertipikasyon para sa Mga Propesyonal ng CAD

Pambansang Proyekto ng Sertipikasyon ng Teknolohiya ng National Computer-Aided

Ang proyekto ng National Computer-Aided Technology Certification (CAXC) ay naglalayong ihanda ang mga indibidwal para sa mga modernong tungkulin sa engineering sa pamamagitan ng pag-aalok ng sistematikong pagsasanay sa CAD at mga kaugnay na teknolohiya.Ang inisyatibo na ito ay idinisenyo para sa mga mag -aaral, guro, at mga propesyonal sa iba't ibang larangan, tulad ng engineering at pagmamanupaktura, na nais na mapahusay ang kanilang mga kasanayan sa teknikal.

Ang programa ay nakatuon sa pagtuturo ng mga praktikal na kasanayan sa mga lugar tulad ng 2D at 3D CAD, Computer-aided Engineering (CAE), at Computer-Aided Manufacturing (CAM).Ang mga kalahok ay nakakakuha ng isang pag -unawa sa pamamahala ng data ng produkto at mga proseso ng disenyo ng industriya.Sa pamamagitan ng pagkumpleto ng sertipikadong ito, maaari mong malaman kung paano gamitin ang pinakabagong mga tool at pamamaraan, na ginagawang mas mahusay kang kagamitan para sa mga tungkulin sa industriya at akademya.

Pagtugon sa mga pangangailangan sa industriya sa pamamagitan ng sertipikasyon

Ang programa ng sertipikasyon ay tumugon din sa lumalagong pangangailangan para sa mga bihasang propesyonal sa pagmamanupaktura, isang lugar na mahalaga sa paglaki ng isang bansa.Maraming mga nagtapos sa engineering ang nahaharap sa mga hamon na nakakatugon sa mga inaasahan ng employer dahil sa mga gaps sa mga praktikal na kasanayan.Ang sertipikasyon na ito ay tumutulong sa tulay na puwang sa pamamagitan ng pagsasama ng teoretikal na kaalaman na may application na hands-on.

Sa pamamagitan ng programa, maaari mong pamilyar ang iyong sarili sa mga advanced na teknolohiya ng disenyo ng industriya, na makabuluhang binabawasan ang curve ng pag -aaral kapag lumilipat sa mga propesyonal na kapaligiran.Isinasama rin nito ang puna mula sa mga eksperto sa industriya upang matiyak na ang kurikulum ay nakahanay sa mga kahilingan sa real-world, na tumutulong sa mga kalahok na bumuo ng mga kasanayan na handa silang maghanda sa trabaho.

Mga sangkap at istraktura ng mga sistema ng CAD

Interactive na computer system

Ang mga sistema ng CAD ay umaasa sa mga interactive na pag -setup ng computer na nilagyan ng mga advanced na kakayahan sa graphics.Ang mga sistemang ito ay karaniwang kasama ang mga mahahalagang sangkap tulad ng isang computer host, display terminal, graphics tablet, plotter, scanner, printer, at isang hanay ng mga dalubhasang software.Ang mga sangkap na ito ay nagtutulungan upang payagan ang mga gumagamit na lumikha, magbago, at tingnan ang mga disenyo nang interactive, na ginagawang mas madaling maunawaan at mahusay ang proseso ng disenyo.

Mga workstation ng engineering

Ang mga workstation ng engineering ay mga makapangyarihang sistema na idinisenyo para sa mga indibidwal na gumagamit.Ang mga sistemang ito ay nagbibigay ng mga advanced na tampok tulad ng three-dimensional na pagproseso ng graphics at may kakayahang hawakan ang malaki at kumplikadong mga gawain sa disenyo.Sa mga pagpapakita ng high-resolution at pagiging tugma sa karaniwang software ng graphics, ang mga workstation na ito ay madalas na ginagamit sa mga kapaligiran kung saan kinakailangan ang pagbabahagi ng mapagkukunan sa mga lokal na network ng lugar.

Mga personal na system ng computer

Ang mga personal na computer (PC) ay nag -aalok ng isang mas abot -kayang at nababaluktot na pagpipilian para sa paggamit ng CAD.Sa paglipas ng mga taon, ang mga PC ay nagbago upang isama ang pinahusay na mga tampok ng pagganap tulad ng mga high-resolution na graphics na nagpapakita at dalubhasang mga graphics card.Ang mga pagsulong na ito, na sinamahan ng mga pagpapabuti sa teknolohiya ng network ng PC, ay gumawa ng mga personal na computer na isang tanyag na pagpipilian para sa mga aplikasyon ng CAD, lalo na sa maliit hanggang sa katamtamang laki ng mga negosyo.

Kagamitan sa Peripheral

Ang mga aparato ng peripheral ay mahalaga para sa pakikipag -ugnay sa mga sistema ng CAD.Ang mga aparato ng pag -input tulad ng mga keyboard, light pens, touch screen, at graphic tablet ay nagpapahintulot sa mga gumagamit na gumuhit, magdisenyo, at manipulahin ang mga bagay na may katumpakan.Ang mga aparato ng output, tulad ng mga printer at plotter, ay bumubuo ng parehong digital at pisikal na mga representasyon ng mga disenyo.Ang mga advanced na sistema ng pagpapakita, kabilang ang pag -scan ng raster at mga direktang pagpapakita ng beam, karagdagang mapahusay ang pakikipag -ugnayan ng gumagamit sa pamamagitan ng pag -alok ng detalyado at masiglang mga graphic na output.

Mga sangkap ng software

Ang software ay ang gulugod ng anumang sistema ng CAD.Kasama dito ang graphic display software, mga programa ng application ng CAD, at mga tool sa pamamahala ng data.Ang interactive na graphic display software ay nagbibigay -daan sa mga gawain tulad ng pag -edit, pagbabagong -anyo, at paggunita ng mga disenyo, habang ang software ng application ng CAD ay sumusuporta sa pagmomolde at pagsusuri para sa mga tiyak na patlang tulad ng arkitektura o electrical engineering.Ang software sa pamamahala ng data ay tumutulong sa pag -aayos at makuha ang malaking dami ng impormasyon ng disenyo, tinitiyak ang maayos na pamamahala ng daloy ng trabaho.

Mga Modelo ng Auxiliary

Ang mga modelo ng pandiwang pantulong tulad ng 3D na pagguhit ng software ay nagbibigay ng isang makatotohanang at detalyadong representasyon ng mga disenyo.Lalo silang kapaki -pakinabang para sa pagkuha ng masalimuot na mga tampok at tinitiyak ang kawastuhan.Maraming mga propesyonal na sistema ng CAD ang sumusuporta sa iba't ibang mga format ng file tulad ng mga IG at hakbang, na ginagawang mas madaling ibahagi at isama ang mga disenyo sa buong mga platform.Ang mga advanced na system tulad ng SolidWorks, Catia, at Pro/E ay nagsisilbi sa mga dalubhasang pangangailangan sa mga industriya tulad ng aerospace at automotiko.

Mga aklatan ng mapagkukunan

Ang mga aklatan ng mapagkukunan ay mga koleksyon ng mga karaniwang bahagi at modelo na nagpapasimple sa proseso ng disenyo.Pinapagana nila ang mga taga -disenyo na mabilis na ma -access ang mga paunang natukoy na mga sangkap, binabawasan ang oras na ginugol sa mga paulit -ulit na gawain.Ang mga aklatang ito, na madalas na naka -host sa mga online platform, ay nag -aalok ng isang malawak na hanay ng mga elemento para sa iba't ibang mga industriya, na sumusuporta sa mas mahusay na pakikipagtulungan at kahusayan sa proseso ng disenyo.

Mga Teknolohiya ng Foundational CAD

Nag -aalok ang mga modernong sistema ng CAD ng mga advanced na tampok na gumagawa ng pagdidisenyo ng madaling maunawaan, tumpak, at mahusay.Ang interactive na teknolohiya ay isang pangunahing aspeto, na nagpapahintulot sa iyo na makipag -usap nang direkta sa computer system.Pinapayagan ka nitong lumikha, magbago, at pinuhin ang mga disenyo sa real-time, na may instant visual feedback sa screen.Ang kakayahang makita ang mga agarang resulta ay ginagawang mas likido ang proseso ng disenyo at madaling iakma, na tumutulong sa iyo na mapanatili ang kawastuhan sa buong iyong trabaho.

Ang mga tool sa pagbabagong -anyo ng Graphics ay higit na mapahusay ang karanasan na ito sa pamamagitan ng pagbibigay sa iyo ng buong kontrol sa iyong mga disenyo.Maaari kang walang putol na lumipat sa pagitan ng mga coordinate system, ayusin ang mga pananaw, at scale o paikutin ang iyong mga modelo upang tingnan ang mga ito mula sa anumang anggulo.Ang mga tool na ito ay hindi lamang user-friendly ngunit tiyakin din na ang mga kumplikadong gawain tulad ng mga pagbabago sa pananaw at mga pagbabagong batay sa matrix ay mahusay na hawakan.

Ang automation sa loob ng mga sistema ng CAD ay tumatagal ng pagiging produktibo sa susunod na antas.Pinapadali nito ang paulit-ulit na mga gawain, tulad ng lohika synthesis at disenyo ng layout, habang sinusuportahan ang mga advanced na pag-andar tulad ng simulation ng antas ng system at microprogramming.Sa pamamagitan ng pagsasama ng mga kakayahan na ito, ang software ng CAD ay tumutulong sa iyo na nakatuon nang higit pa sa mga malikhaing aspeto ng iyong mga proyekto, sa halip na manu -manong teknikal na gawain.

Sa mga advanced na tampok na ito, ang CAD ay nagbabago na lampas sa isang tool ng disenyo sa isang malakas na platform na sumusuporta sa pagkamalikhain at kahusayan.Ang kumbinasyon ng pakikipag -ugnay, mga tool sa pagbabagong -anyo, at automation ay nagbibigay sa iyo ng lahat ng kailangan mo upang pamahalaan at ma -optimize kahit na ang pinaka -kumplikadong mga proyekto.

Mga advanced na tampok at teknolohiya sa CAD

Mga Kakayahang Visual na Pagguhit

Ang software ng CAD ay higit sa visual na pagguhit, na ginagawang madali para sa iyo upang lumikha at mag -edit ng mga disenyo.Kasama sa interface ang mga menu, toolbar, at mga kahon ng diyalogo na nagbibigay -daan sa iyo upang magsagawa ng iba't ibang mga operasyon, tulad ng pag -edit ng key point, snap ng object, at annotation.Ang mga tampok tulad ng mga kontrol ng View ng Bird's-Eye, pag-edit ng teksto, at mga graphic preview ay ginagawang intuitive at mahusay ang proseso.

2D Mga tool sa pagguhit

Ang mga tool ng 2D sa mga sistema ng CAD ay maraming nalalaman at madaling gamitin.Maaari kang lumikha ng mga pangunahing geometric na hugis tulad ng mga linya, bilog, ellipses, at polygons na may katumpakan.Nagbibigay din ang software ng mga kapaki -pakinabang na tool sa pandiwang pantulong, tulad ng orthogonal mode para sa pagguhit ng mga tuwid na linya at pag -snap ng object para sa katumpakan ng pinpoint.Ang mga tampok na ito ay ginagawang mas madali upang mahanap ang mga puntos, gumuhit sa mga tukoy na anggulo, at lumikha ng detalyadong disenyo.

Mga pag -andar sa pag -edit ng graphic

Ang mga tool sa pag -edit sa mga CAD system ay nagbibigay sa iyo ng kumpletong kontrol sa iyong mga disenyo.Maaari kang ilipat, kopyahin, paikutin, gupitin, mabatak, o scale ang mga bagay nang walang kahirap -hirap.Tinitiyak ng kakayahang umangkop na maaari mong ayusin ang mga disenyo upang matugunan ang mga tiyak na kinakailangan nang hindi nagsisimula mula sa simula.

Mga tampok ng Dimensioning at Text

Hinahayaan ka ng mga tool sa pag -dimensyon na magdagdag ka ng mga sukat sa iyong mga guhit nang madali, habang ang mga pagpipilian sa pagpapasadya ay matiyak na ang mga sukat ay malinaw at biswal na pare -pareho.Pinapayagan ka ng mga tool ng teksto na ipasok at i -format ang teksto kahit saan sa iyong mga disenyo, na nagpapagana ng detalyadong mga anotasyon at tala.

Pamamahala ng Layer

Ang pamamahala ng layer sa mga sistema ng CAD ay tumutulong sa iyo na maayos na maayos ang iyong mga disenyo.Ang bawat graphic object ay itinalaga sa isang layer kung saan ang mga katangian tulad ng kulay, uri ng linya, at lapad ng linya ay maaaring tukuyin.Ginagawa nitong mas madali ang mga kumplikadong disenyo upang hawakan at baguhin.

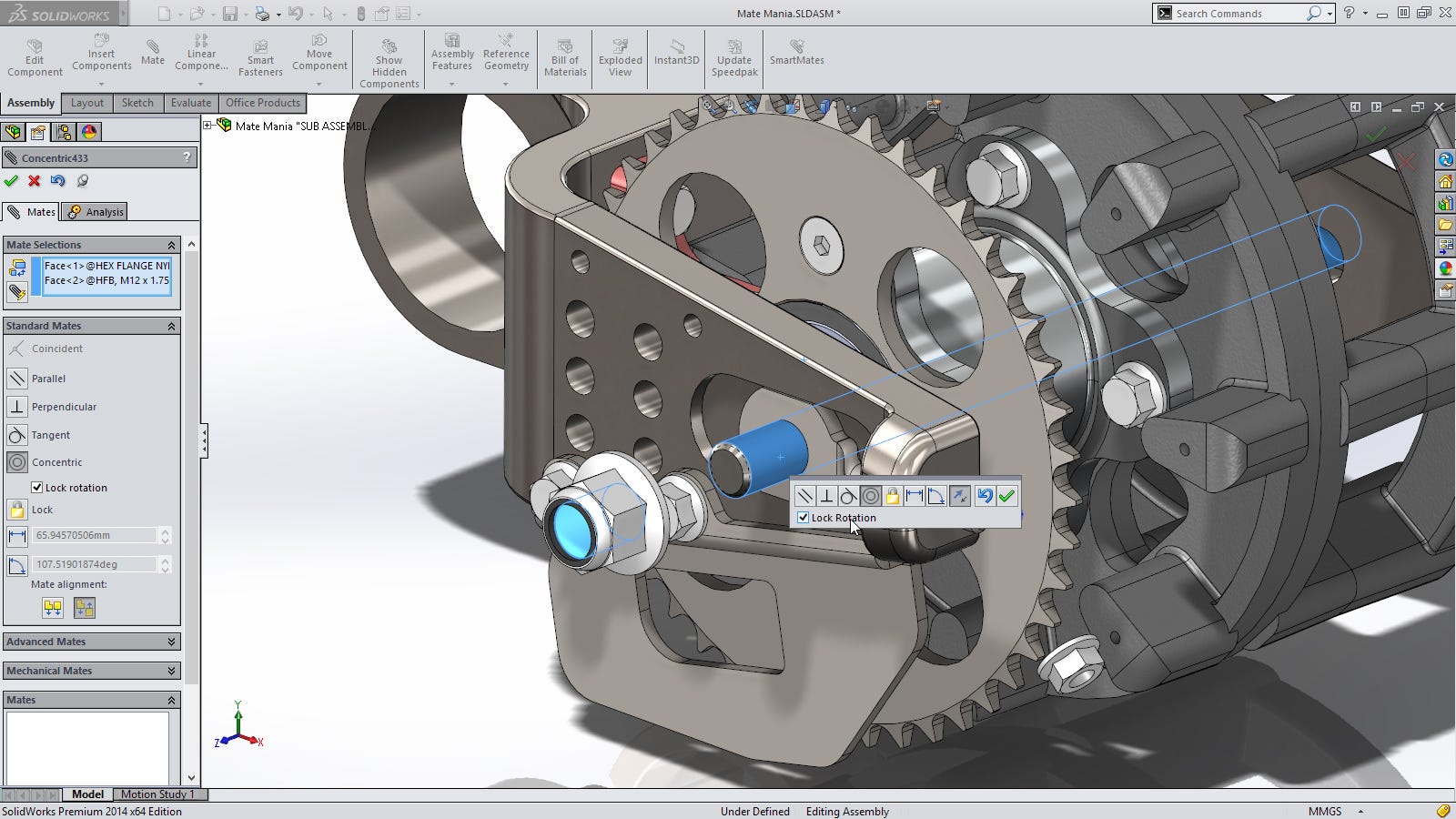

3D pagmomolde at pag -render

Ang mga kakayahan ng 3D ng mga sistema ng CAD ay nagbibigay -daan sa iyo upang lumikha ng mga solid at ibabaw na mga modelo na may mahusay na detalye.Maaari mong mailarawan ang mga modelong ito mula sa iba't ibang mga pananaw at gumawa ng tumpak na mga pagsasaayos.Pinahusay ng mga tool sa pag -render ang mga modelong ito, na nagbibigay sa kanila ng isang makatotohanang hitsura na perpekto para sa mga pagtatanghal o simulation.

Pagbabahagi ng data at networking

Sinusuportahan ng CAD software ang pagbabahagi ng data sa pamamagitan ng iba't ibang mga format, na nagbibigay -daan sa iyo upang makipagtulungan sa iba.Pinapayagan ka ng pag -andar ng network na mag -publish at mag -access ng mga mapagkukunan, na ginagawang mas naka -streamline at mahusay ang pagtutulungan ng magkakasama.

Paglilipat mula 2d hanggang 3d

Ang mga tool tulad ng SolProf, Solview, at Soldraw ay ginagawang madali upang lumikha ng mga 3D na view mula sa mga disenyo ng 2D.Ang mga tampok na ito ay nagpapahintulot sa iyo na mailarawan ang mga modelo sa mga bagong paraan, kabilang ang paglikha ng mga view ng multi-faceted o sectional, na tumutulong sa iyo na mas maunawaan ang mga kumplikadong istruktura.

Pagpapasadya at pangalawang pag -unlad

Pinapayagan ka ng mga CAD system na ipasadya ang mga menu at toolbar, na ginagawang mas mahusay ang iyong workspace.Maaari ka ring gumamit ng mga naka -embed na wika tulad ng Autolisp, Visual Lisp, o VBA para sa advanced na pagpapasadya at pangalawang pag -unlad.Tinitiyak ng kakayahang umangkop na ang software ay maaaring umangkop sa iyong mga tiyak na pangangailangan.

Interface ng gumagamit

Ang interface ng gumagamit ng CAD ay idinisenyo para sa pakikipag -ugnay at kadalian ng paggamit.Sa mga tool tulad ng mga drop-down na menu, toolbar, at mga advanced na interface, maaari mong mai-navigate ang software nang intuitively.Ang mga tampok na ito ay ginagawang simple upang magsagawa ng mga utos, pag -access ng mga tool, at makipag -ugnay sa iyong mga disenyo.

Function key

• F1: Humingi ng tulong

• F2: Lumipat sa pagitan ng pagguhit ng window at window ng teksto

• F3: Mag -toggle ng awtomatikong pagkuha ng object

• F4: Digitizer Control

• F5: Lumipat ang mga isometric na eroplano

• F6: Toggle coordinate display sa linya ng katayuan

• F7: Kontrol ng Grid Display Mode

• F8: control ng orthogonal mode

• F9: kontrol ng grid snap mode

• F10: Kontrol ng mode ng polar axis

• F11: kontrol sa pagsubaybay sa object

Mga key ng function ng kumbinasyon

• Ctrl+B: Toggle Grid Capture Mode (F9)

• Ctrl+P: I -print

• Ctrl+C: Kopyahin ang mga napiling mga bagay sa clipboard

• Ctrl+F: Toggle Awtomatikong Capture ng Object (F3)

• Ctrl+G: Toggle Grid Display Mode (F7)

• Ctrl+J: Ulitin ang huling utos

• Ctrl+K: Ipasok ang hyperlink

• Ctrl+n: Lumikha ng isang bagong graphic file

• Ctrl+M: Buksan ang dialog ng Mga Pagpipilian

• Ctrl+l: I -aktibo ang mode ng orthogonal

• Ctrl+0: full-screen display

Karaniwang mga susi ng shortcut

• A: Gumuhit ng isang arko

• AA: Sukatin ang lugar at perimeter

• AL: I -align ang mga bagay (nangangailangan ng mga bloke o pinagsamang bagay)

• AR: Mga bagay na array

• AP: Mag -load ng application

• ATE: I -edit ang mga katangian

• B: Lumikha ng isang bloke

• BR: Hatiin ang isang linya o bagay sa isang punto

• C: Gumuhit ng isang bilog

• CO: Kopyahin ang mga bagay

• Isara: Isara ang isang file

• Col: Itakda ang kulay

• CHA: Rectangular chamfer

• Ctrl+1: Buksan ang tampok na panel

• Ctrl+2: Buksan ang Image Explorer

• Ctrl+n: Lumikha ng isang bagong file

• Ctrl+O: Buksan ang isang umiiral na file

• Ctrl+0: Mode ng Full-screen

• Ctrl+P: I -print

• Ctrl+y: Redo ang huling hindi natapos na hakbang

• Ctrl+Z: I -undo ang huling hakbang

Mga tool sa Dimensioning at Pagguhit

• DLI: Magdagdag ng mga linear na sukat

• DAL: Magdagdag ng mga nakahanay na sukat

• Dra: Magdagdag ng mga sukat ng radius

• DDI: Magdagdag ng mga sukat ng diameter

• Dan: Magdagdag ng mga angular na sukat

• DCE: Magdagdag ng mga marka sa sentro

• DOR: Magdagdag ng mga sukat ng coordinate

• DBA: Magdagdag ng mga sukat ng baseline

• DCO: Magdagdag ng patuloy na sukat

Mga utos sa pagguhit at pag -edit

• E: Burahin ang mga bagay

• EL: Gumuhit ng isang ellipse

• Hal: Palawakin ang mga linya o bagay

• Ext: Stretch Faces o Mga Bagay

• F: Gumuhit ng isang arko upang kumonekta sa mga linya

• G: Mga bagay sa pangkat

• H: Magdagdag ng isang pattern ng hatch

• Ako: Ipasok ang isang bloke

• L: Gumuhit ng isang tuwid na linya

• LA: Pamahalaan ang mga layer

• LT: Pamahalaan ang mga uri ng linya

• MA: Mga katangian ng object object

• MI: Mga Bagay ng Mirror

3D pagmomolde at pagbabagong -anyo

• 3dorbit: Paikutin ang mga modelo ng 3D nang interactive

• 3dpoly: Gumuhit ng isang 3D polyline

• Rev: Lumikha ng isang umiikot na ibabaw

• Loft: Bumuo ng isang mataas na ibabaw

• Sweep: Lumikha ng isang swept na ibabaw

Mga tool sa pandiwang pantulong

• KAYA: Punan ang mga lugar

• SPL: Gumuhit ng mga curves ng spline

• T: Magdagdag ng teksto ng multiline

• U: I -undo ang huling hakbang

• UNI: Pagsamahin ang maraming mga bagay sa isang unyon

• XL: Lumikha ng mga linya ng konstruksyon

• Z: Mag -zoom sa mga tiyak na lugar

Mga Tampok ng Domestic Innovation

• Nag -aalok ang mga bagong tool ng CAD ng advanced na pagpapasadya at mga tampok upang umangkop sa mga tukoy na industriya.

• Ang mga pag -andar tulad ng awtomatikong mga layer, statistic na pagbubuod, at pinahusay na mga tool sa pakikipagtulungan ay nagpapabuti sa pagiging produktibo at kawastuhan.
