Sinad: Kahulugan, pormula, at gabay sa pagsukat

Sa artikulong ito, malalaman mo kung ano ang mga hakbang sa Sinad at kung paano sinusuri ang pangkalahatang kalidad ng signal sa pamamagitan ng pag -account para sa parehong ingay at pagbaluktot.Makikita mo kung paano gumagana ang proseso ng pagsukat, mula sa paglalapat ng isang malinis na tono ng pagsubok sa paghihiwalay ng mga hindi kanais -nais na mga sangkap at pag -convert ng mga resulta sa mga decibel.Mauunawaan mo rin kung paano naiiba ang Sinad sa SNR, THD, at ENOB.Bilang karagdagan, ang artikulo ay naglalarawan kung saan ang Sinad ay karaniwang ginagamit sa komunikasyon, audio, at elektronikong sistema.

Catalog

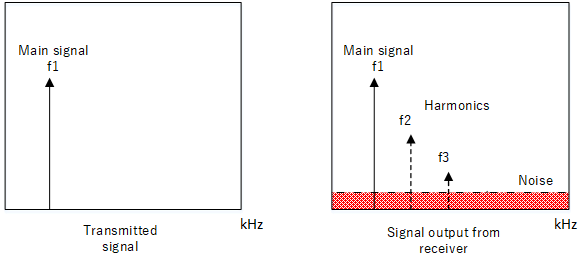

Larawan 1. Ang diagram ng paghahambing ng signal ng Sinad

Ano ang Sinad?

Sinad ng Sinad (signal-to-ingay at pagbaluktot) na sumusukat sa kadalisayan ng isang signal sa pamamagitan ng paghahambing ng nais na output sa pinagsamang ingay at pagbaluktot na ipinakilala ng isang aparato o tatanggap.Tulad ng ipinapakita sa figure, ang isang malinis na ipinadala na signal ay naglalaman lamang ng pangunahing tono, habang ang natanggap na output ay madalas na nagsasama ng mga pagkakaisa at ingay sa background na nagbabawas sa pangkalahatang kalinawan ng signal.Ipinahayag sa mga decibel (dB), ang Sinad ay nagbibigay ng isang tumpak na paraan upang masuri ang kalidad ng signal, sensitivity ng tatanggap, at ang pagganap ng komunikasyon at mga audio system.

Ang diagram ng pagsukat ng Sinad

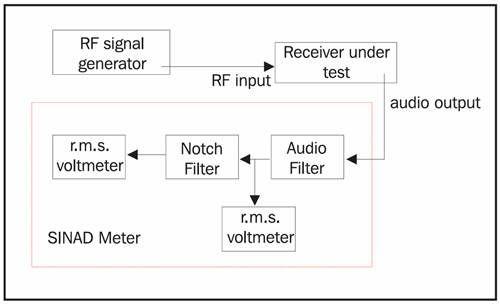

Larawan 2. Diagram ng pagsukat ng Sinad

Ang diagram sa itaas ay naglalarawan ng isang karaniwang pag -setup ng pagsukat ng Sinad, na nagpapakita kung paano pinoproseso ng bawat yugto ang signal sa panahon ng pagsubok.Kasama sa isang tipikal na pag -setup ng pagsukat ng Sinad:

• Signal Generator - Gumagawa ng isang malinis na tono ng sanggunian

• Device sa ilalim ng Pagsubok (DUT) - Karaniwan isang Radio Receiver, Amplifier, o ADC

• BandPass o Notch Filter - Isolates o tinanggal ang dalas

• Audio Analyzer / Sinad Meter - Sinusukat ang kabuuang ingay at pagbaluktot

• Pagmamanman ng Output - Pinatunayan ang lakas ng signal sa panahon ng pagsubok

Ang pormula ng Sinad

Ang karaniwang equation para sa Sinad ay:

Saan:

• Signal - nais na tono

• ingay - background o thermal ingay

• Distorsyon - Harmonics at nonlinearities

Ang ilang mga analyzer ay gumagamit ng isang form na batay sa kuryente:

Ang isang mataas na Sinad ay nangangahulugang ingay at pagbaluktot ay kumakatawan lamang sa isang maliit na bahagi ng kabuuang output, na sumasalamin sa mas mahusay na pagganap ng system.

Paano gumagana ang Sinad?

Gumagana ang Sinad sa pamamagitan ng pagsukat kung magkano ang hindi kanais -nais na ingay at pagbaluktot na lumilitaw sa tabi ng isang malinis na signal matapos itong dumaan sa isang aparato o tatanggap.Upang magsimula, ang isang malinis na tono ng pagsubok ay na -injected sa aparato sa ilalim ng pagsubok (DUT), tinitiyak na ang anumang mga pagbabago sa output ay nagmula sa mismong system.Sinusuri ng analyzer ang output spectrum at kinikilala ang signal, anumang maharmonya na pagbaluktot, at ingay ng broadband na ipinakilala ng mga electronics.

Susunod, tinanggal ng isang bingaw na filter o digital algorithm ang tono, na iniiwan lamang ang mga sangkap ng ingay at pagbaluktot.Ang na -filter na resulta na ito ay nagpapakita kung magkano ang orihinal na signal na napahiya habang lumipat ito sa system.Sa wakas, inihahambing ng analyzer ang natitirang ingay + pagbaluktot sa kabuuang signal ng output upang makalkula ang halaga ng sinad sa mga decibel (dB).

Dahil ang mga account sa Sinad para sa parehong ingay at lahat ng mga anyo ng pagbaluktot, nag -aalok ito ng isang makatotohanang at komprehensibong larawan ng tunay na kalidad ng signal.Ginagawa nitong mahalaga sa pagsusuri ng pagiging sensitibo ng tatanggap, katapatan ng audio, at ang dynamic na pagganap ng mga ADC at iba pang kagamitan sa pagproseso ng signal o signal.

Paano sinusukat ang Sinad?

Matapos maunawaan kung paano gumagana ang Sinad, ang susunod na hakbang ay suriin kung paano sinusukat ang Sinad sa pagsasanay.Ang figure sa ibaba ay naglalarawan ng isang tipikal na pag -setup ng pagsukat ng Sinad at ipinapakita kung paano gumagalaw ang signal sa bawat yugto ng kagamitan.

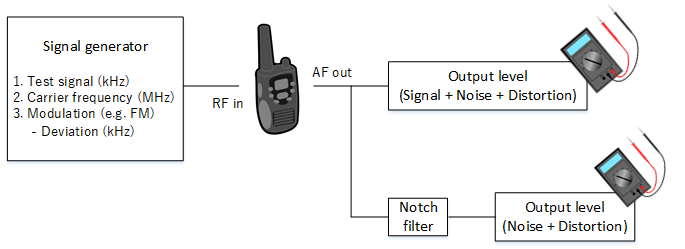

Larawan 3. Sinad Measurement Block Diagram

Hakbang 1: Mag -apply ng isang kilalang tono ng pagsubok

Sinimulan mo ang pagsukat ng Sinad sa pamamagitan ng pagpapakain ng isang malinis, kilalang signal ng pagsubok mula sa iyong signal generator sa tatanggap.Ito ay karaniwang isang tono ng 1 kHz para sa pagsubok sa audio o isang modulated na RF carrier para sa mga sistema ng komunikasyon.Sa pamamagitan ng paggamit ng isang kinokontrol na input, sinisiguro mo na ang anumang ingay o pagbaluktot na sinusukat mo sa ibang pagkakataon ay nagmula sa aparato sa ilalim ng pagsubok (DUT) at hindi mula sa mapagkukunan.

Hakbang 2: Kunin ang signal ng output

Kapag ang signal ng pagsubok ay dumadaan sa tatanggap, sinusukat mo ang buong output, na kasama ang pangunahing signal, maharmonya na pagbaluktot, at anumang thermal o elektrikal na ingay na idinagdag ng circuitry.Nagbibigay ito sa iyo ng isang malinaw na pagtingin sa kung paano binabago ng tatanggap ang orihinal na tono at pinapayagan ang meter ng Sinad na makita ang intermodulation at iba pang mga hindi ginustong mga sangkap.Sa diagram, tumutugma ito sa landas na pagsukat ng "signal + ingay + pagbaluktot".

Hakbang 3: Alisin ang tono

Upang ibukod ang ingay at pagbaluktot, ruta mo ang output sa pamamagitan ng isang notch filter na nag -aalis ng pangunahing tono ng pagsubok.Ang filter ay mahigpit na pinipigilan ang dalas habang iniiwan ang mga hindi ginustong mga sangkap na hindi nababago.Nagbibigay ito sa iyo ng isang malinis na pagsukat ng tanging ingay + pagbaluktot, tulad ng ipinapakita sa pangalawang landas ng diagram.

Hakbang 4: Makalkula ang ratio ng Sinad

Sa parehong mga sukat na nakuha, maaari mo na ngayong ihambing ang antas ng ingay + na antas ng pagbaluktot laban sa buong output na naglalaman ng signal + ingay + pagbaluktot.Ang paghahambing na ito ay nagpapakita kung magkano ang output ng tatanggap ay malinis, magagamit na signal kumpara sa mga hindi ginustong mga artifact.Kung ang ingay at pagbaluktot ay mataas, ang halaga ng Sinad ay bumaba, na nagpapahiwatig ng mas mababang kalidad ng signal.

Hakbang 5: I -convert ang resulta sa mga decibels

Sa wakas, na -convert mo ang ratio ng Sinad sa mga decibels (dB) upang mas madaling ihambing ang pagganap sa iba't ibang mga system.Ang paggamit ng DB ay tumutulong sa iyo na mabilis na masuri ang pagiging sensitibo ng receiver, kalinawan ng audio, at pangkalahatang pagganap ng aparato.Ang isang mas mataas na halaga ng Sinad ay nangangahulugang ang iyong system ay naghahatid ng mas mahusay na kadalisayan ng signal na may mas mababang pagbaluktot.

Ang mga problema na nakakaapekto sa Sinad

Maraming mga kadahilanan ang maaaring mabawasan ang pagganap ng sinad:

• ingay ng elektrikal (ingay ng thermal, emi, pagkagambala)

• Harmonic pagbaluktot mula sa mga amplifier o ADC nonlinearity

• Phase ingay sa RF oscillator

• Hindi sapat na pag -filter sa mga receiver

• Mga isyu sa grounding at kalasag

• Mga limitasyon sa bandwidth

• Impedance mismatch

Sinad vs Snr vs Thd vs Enob

Ang Sinad, SNR, THD, at ENOB ay nauugnay na mga sukat, ngunit ang bawat isa ay naglalarawan ng kalidad ng signal sa ibang paraan.Ang pag -unawa sa kanilang mga pagkakaiba ay ginagawang mas madaling malaman kung aling sukatan ang gagamitin para sa pagsubok o pagsusuri.Ang talahanayan sa ibaba ay nagbubuod kung paano nila ihahambing.

Aspeto	Sinad	Snr	Thd	ENOB
Kahulugan	Ratio ng signal sa pinagsamang ingay at pagbaluktot	Ratio ng signal sa ingay lamang	Ratio ng Harmonics sa pangunahing	Epektibo Ang paglutas na nagmula sa Sinad
Pangunahing Pokus	Kabuuan Dinamikong Pagganap	Ingay kadalisayan	Pagkakaugnay at harmonic pagbaluktot	Makatotohanang bit pagganap
Output Unit	DB	DB	DB o %	Bits
Pagtatasa Bandwidth	Buong Spectral content maliban sa DC	Ingay Band lang	Harmonic Kadalasan	Batay Sa Sinad Bandwidth
Ingay Pagsasama	Oo	Oo	Hindi	Hindi tuwiran
Pagbaluktot Pagsasama	Lahat mga uri	Wala	Harmonics	Hindi tuwiran
Pagsukat Paraan	Fft na may ingay + pagbaluktot pagkuha	Fft hindi kasama ang mga harmonika	Fft Pagsukat ng mga maharmonya na amplitude	Nakalkula gamit ang formula
Kinakailangan Signal ng pagsubok	Puro tono malapit sa buong sukat	Parehas tono bilang sinad	Puro Sine	Sumusunod Sinad Test
Kinakailangan Instrumento	Mataas na resolusyon FFT Analyzer	Spectrum Analyzer o ADC FFT	Harmonic Pagsukat Setup	Calculator Lamang
Mga Aplikasyon	ADC/DAC pagpapatunay, RF receiver, audio	Mababang-ingay Pagsubok ng Amplifier, ADC Noise Floor	Amplifier Pagkakaugnay, kadalisayan ng audio	Converter pagpili at pagdidisenyo ng disenyo

Mga aplikasyon ng Sinad

RF at wireless na komunikasyon

Ang Sinad ay malawakang ginagamit sa RF at mga wireless system upang masuri kung gaano kahusay ang isang tatanggap na makakakita ng mga mahina na signal.Tumutulong ito na matukoy ang pagiging sensitibo ng tatanggap sa pamamagitan ng pagpapakita kung gaano karaming ingay at pagbaluktot ang naroroon pagkatapos ng demodulasyon.Ginagawa nitong si Sinad ang isang pangunahing sukatan para sa pagtatasa ng pangkalahatang pagganap ng RF sa mga kapaligiran.

Characterization ng ADC at DAC

Marami ang gumagamit ng Sinad upang suriin ang pagkakasunud -sunod at kawastuhan ng mga ADC at DAC sa panahon ng pagsubok.Ipinapakita nito kung gaano karaming ingay at pagbaluktot ang nakakaapekto sa output ng converter.Sa pamamagitan ng pagsusuri kay Sinad, maaari mong matukoy ang tunay na magagamit na resolusyon ng aparato.

Pagsubok sa kagamitan sa audio

Sinusukat ng Sinad ang kalinawan at kadalisayan ng mga signal ng audio sa mga kagamitan tulad ng mga amplifier, mixer, at mga aparato sa pag -record.Itinampok nito ang hindi ginustong pagbaluktot at ingay sa background na nakakaapekto sa kalidad ng tunog.Gamit ang sukatan na ito, maaari mong i -verify na ang mga audio system ay naghahatid ng malinis at tumpak na output.

Disenyo ng Elektronikong Sistema

Tumutulong ang Sinad na kilalanin ang mga isyu sa pag -filter, saligan, at kalasag sa loob ng mga electronic circuit.Sa pamamagitan ng pagsusuri ng kalidad ng signal, maaari itong mai -optimize ang layout at mabawasan ang hindi kanais -nais na pagkagambala.Tinitiyak nito ang mas matatag at maaasahang pagganap ng system sa panahon ng operasyon.

Pagsukat ng kagamitan sa pag -calibrate

Ginagamit ang Sinad upang kumpirmahin na ang mga analyzer, radio, at mga instrumento sa pagsubok ay gumanap sa loob ng kanilang tinukoy na kawastuhan.Pinatutunayan nito na ang mga antas ng ingay at pagbaluktot ay nananatili sa loob ng mga katanggap -tanggap na mga limitasyon.Ang regular na pagkakalibrate gamit ang Sinad ay nagsisiguro na pare -pareho at maaasahan na mga resulta ng pagsukat.

Konklusyon

Ang Sinad ay nagsisilbing isang komprehensibong tagapagpahiwatig ng kalidad ng signal dahil ito ay nagkakaroon ng parehong ingay at pagbaluktot sa isang solong pagsukat.Ang detalyadong mga hakbang ng proseso ay nagpapakita kung paano binabago ng isang system ang isang malinis na input at kung paano nakakaapekto ang mga pagbabagong ito.Ang paghahambing nito sa iba pang mga sukatan ay nililinaw ang tiyak na halaga na ibinibigay ng Sinad sa pagsusuri ng mga dinamikong pag -uugali.Ang iba't ibang mga aplikasyon ay nagpapakita ng kahalagahan nito sa pagsubok, pagkakalibrate, at ang disenyo ng maaasahang mga elektronikong sistema.
