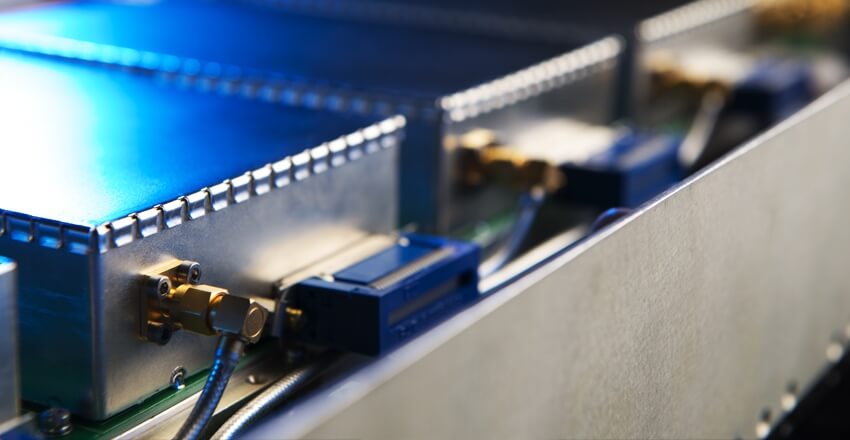

RF Power Amplifier: Paano sila gumagana, aling uri ang mas mahusay

Sa mga elektronikong aplikasyon, ang pagpili ng isang RF power amplifier (RFPA) na nagbibigay ng mas mataas na antas ng lakas ng output ay mahalaga.Ang kapangyarihan ng output ay karaniwang nailalarawan ng mga parameter tulad ng antas ng lakas ng saturation, na kumakatawan sa punto kung saan ang pagtaas ng lakas ng pag -input ay hindi na nagreresulta sa isang kaukulang pagtaas ng lakas ng output.Ang isa pang kritikal na parameter ay ang kahusayan, na kinakalkula ang kakayahan ng amplifier na i -convert ang enerhiya ng pag -input sa magagamit na kapangyarihan ng output.Ang mas mataas na kahusayan ay nagpapaliit sa pagwawaldas ng init, pagbabawas ng hindi kinakailangang mga thermal effects.

Catalog

Ano ang isang RF power amplifier?

Ang isang RF power amplifier (RFPA) ay isang elektronikong aparato na pangunahing idinisenyo upang palakasin ang isang signal ng pag -input ng RF sa isang mas mataas na antas ng kuryente, natutugunan ang mga kinakailangan ng kapangyarihan ng mga aplikasyon tulad ng wireless na komunikasyon, mga sistema ng radar, at komunikasyon sa satellite.Pinahuhusay nito ang mga signal ng mababang lakas sa mga antas na sapat upang magmaneho ng mga antenna o iba pang mga sangkap ng RF, tinitiyak ang paghahatid ng signal ng pangmatagalan habang pinapanatili ang pinakamainam na kalidad ng pagtanggap.

Ang prinsipyo ng pagtatrabaho ng mga amplifier ng kapangyarihan ng RF

Ang nagtatrabaho na prinsipyo ng RF power amplifier ay batay sa mga katangian ng pagpapalakas ng mga aparato ng semiconductor, lalo na ang mga transistor.Sa una, bago pumasok sa amplifier, ang signal ng RF ay dumadaan sa isang circuit na tumutugma sa input.Ang pangunahing pag -andar ng pagtutugma ng circuit na ito ay upang ihanay ang impedance ng signal ng pag -input na may impedance ng pag -input ng amplifier, tinitiyak ang pinakamainam na paglipat ng kuryente at minimal na pagmuni -muni ng signal.

Susunod, ang signal ng RF ay inilalapat sa transistor sa pangunahing circuit ng amplifier.Ginagamit ng transistor ang kasalukuyang o kakayahang kontrol ng boltahe upang palakasin ang amplitude ng signal ng pag -input, na nagko -convert ito sa isang mas mataas na output ng kuryente.Sa wakas, ang amplified RF signal ay lumabas sa power amplifier sa pamamagitan ng isang output na tumutugma sa circuit.

Mga pangunahing tampok ng RF Power amplifier

Mataas na output ng kuryente: Ang mga amplifier ng kapangyarihan ng RF ay maaaring palakasin ang mahina na mga signal ng RF sa mga antas ng kapangyarihan mula sa maraming mga watts hanggang sa libu-libong mga watts, tinitiyak ang epektibong antena drive para sa paghahatid ng pangmatagalang.

Mataas na kahusayan: Sa pamamagitan ng paggamit ng maingat na dinisenyo na mga circuit at advanced na aparato ng kuryente tulad ng Gallium Nitride (GaN) at Silicon Carbide (SIC), nakamit ng RF Power Amplifier ang mahusay na pag -convert ng enerhiya, pag -minimize ng pagkonsumo ng kuryente at henerasyon ng init.

Mahusay na pagkakasunud -sunod: Ang mga amplifier ng kapangyarihan ng RF ay nagpapanatili ng isang linear na relasyon sa pagitan ng mga signal ng input at output, na makabuluhang binabawasan ang pagbaluktot ng signal at pagkagambala, sa gayon ay mapapabuti ang dinamikong saklaw at kalidad ng paghahatid ng mga sistema ng komunikasyon.

Malawak na saklaw ng dalas: Ang RF power amplifier ay maaaring masakop ang isang malawak na saklaw ng dalas, mula sa RF hanggang sa microwave at kahit na mga bandang alon ng milimetro, natutugunan ang mga kinakailangan ng iba't ibang mga aplikasyon.

Mga uri ng RF power amplifier

Class A amplifier

Kabilang sa iba't ibang mga pagsasaayos ng amplifier ng kuryente, ang Class A amplifier ay ang pinakasimpleng at pinaka -linear.Ang mga amplifier na ito ay gumagamit ng isang solong paglipat ng transistor sa isang karaniwang pangkaraniwang pag-aayos ng emitter, na gumagawa ng isang baligtad na output.Ang transistor ay permanenteng bias sa estado ng "on", tinitiyak ang pagpapadaloy sa buong pag -ikot ng signal ng pag -input.Ang tuluy -tuloy na operasyon na ito ay nagreresulta sa kaunting pagbaluktot at i -maximize ang output signal amplitude.

Ang isang pangunahing katangian ng Class A amplifier ay ang kanilang walang tigil na pagpapadaloy sa buong buong 360 ° input cycle.Pinipigilan ng tampok na ito ang dalas na dibisyon o paglipat ng pagbaluktot, na ginagawa silang isang mainam na benchmark para sa linear amplification.Ang yugto ng output ng isang Class A amplifier ay maaaring binubuo ng isang solong power transistor o isang pares ng mga transistor na na -configure upang magbahagi ng isang makabuluhang pag -load ng kasalukuyang.

Mga amplifier ng Class B.

Hindi alintana kung gumagamit sila ng mga transistor o vacuum tubes, ang mga amplifier ng Class B ay nagpapatakbo sa parehong prinsipyo: ang operating point ay na -configure upang ang quiescent kasalukuyang ng amplifier ay zero.Sa isang pagsasaayos ng push-pull, ang dalawang transistor na kahaliling nagsasagawa sa bawat kalahating cycle ng signal ng pag-input, na epektibong pinalakas ang bawat kaukulang kalahating siklo.

Upang matiyak ang pagbaluktot na walang pagpapalawak ng bawat kalahating siklo, ang mga transistor ay nangangailangan ng wastong bias kasalukuyang upang lumampas sa pagbagsak ng boltahe ng base-emitter.Ang isang kilalang isyu sa Class B amplifier ay ang pagbaluktot ng crossover, na nangyayari kapag ang signal ng input ay mas maliit kaysa sa base-emitter boltahe (V_BE), na nagiging sanhi ng mga transistor na tumigil sa pagsasagawa.Nagreresulta ito sa isang maikling agwat sa panahon ng paglipat sa pagitan ng positibo at negatibong kalahating cycle kung saan ang NPN o ang PNP transistor ay aktibo, na humahantong sa pagbaluktot ng crossover at alternating signal na pagbaluktot.

Class ab amplifier

Ang mga Class ab amplifier ay nagbabahagi ng mga katangian sa mga amplifier ng Class B ngunit may isang mahalagang pagkakaiba: gumagamit sila ng isang pagsasaayos ng push-pull upang pagsamahin ang positibo at negatibong kalahating alon ng signal ng pag-input.Ang pag -aayos na ito ay nagpapaliit ng dalas ng pagbaluktot ng dalas sa panahon ng pagpapalakas.

Ang isa pang pangunahing pagkakaiba sa mga klase ng AB amplifier ay ang kanilang pagkakasunud -sunod.Habang ang mga klase ng AB amplifier ay nag -aalok ng mahusay na pagkakasunud -sunod, ang kanilang mga kasalukuyang antas ng output ay mas mababa, na ginagawang mas mababa ang kanilang kahusayan kaysa sa mga amplifier ng Class A.

Ang mga amplifier ng Class AB ay kabilang sa mga pinaka mahusay na magagamit na mga amplifier ng kapangyarihan ng RF.Gayunpaman, dumating ang mga ito na may kilalang mga limitasyon - ang gastos ay isang pangunahing disbentaha.Ang mga amplifier na ito ay mas malaki at mas mahal kaysa sa mga amplifier ng Class A, na ginagawang hindi gaanong angkop para sa mga compact na aparato sa komunikasyon sa radyo.

Class C Power Amplifier

Ang mga Class C amplifier ay naiiba ang pagpapatakbo mula sa mga disenyo ng Class A at AB.Gumagamit sila ng isang anggulo ng pagpapadaloy na mas mababa sa 180 degree, na nagreresulta sa mataas na kahusayan ngunit sa gastos ng pagtaas ng pagbaluktot.Gayunpaman, ang pagbaluktot na ito ay maaaring mapawi gamit ang mga resonant circuit na nag -filter ng mga harmonika, tinitiyak ang pinalakas na signal ay nananatiling angkop para sa mga tiyak na aplikasyon ng RF.

Kapag gumagamit ng isang Class C amplifier upang magmaneho ng isang RF power amplifier, ang wastong pagtutugma ng yugto ng output ay mahalaga upang mapanatili ang kahusayan ng kuryente.Ang isang paraan upang makamit ito ay sa pamamagitan ng magkatulad na pagtutugma ng impedance, na binabawasan ang panloob na impedance ng RF power amplifier habang nagdodoble sa circuit board kasalukuyang, sa gayon ay bumubuo ng mas mataas na kapangyarihan.

Mga amplifier ng Class G

Ang mga amplifier ng Class G ay kabilang sa mga pinaka -mahusay na mga amplifier ng kapangyarihan ng RF.Pinapabuti nila ang kahusayan sa pamamagitan ng paglilimita ng boltahe ng supply ng kuryente sa mga transistor ng output.Sa pamamagitan ng pabago -bagong pag -aayos ng mga antas ng boltahe, binabawasan ng mga amplifier ng Class G ang kapangyarihan, na nagpapahintulot sa kanila na gumana sa mas mababang mga boltahe ng supply habang pinapanatili ang mataas na lakas ng output.

Gayunpaman, ang pagiging kumplikado ng mga amplifier ng Class G ay nagdaragdag ng mga gastos sa pagmamanupaktura.Nangangailangan sila ng masalimuot na mga circuit ng pamamahala ng kuryente, na ginagawang mas mahal kaysa sa iba pang mga uri ng amplifier.Bilang karagdagan, habang nag -aalok sila ng mas mataas na lakas ng output, ang pagkamit nito ay nangangailangan ng pagtaas ng kapasidad ng supply ng kuryente.

Class J amplifier

Ang mga amplifier ng Class J ay naiiba sa tradisyonal na mga amplifier ng kapangyarihan ng RF na gumagamit sila ng isang nonlinear output capacitance (COUT).Ang pagsasaayos na ito ay partikular na nakatutok sa pangunahing dalas sa mababang antas ng kuryente, na -optimize ang kahusayan.

Ang isang pangunahing tampok ng Class J amplifier ay ang kanilang kakayahang makabuo ng lubos na mahusay na mga signal ng RF habang binabawasan ang stress ng boltahe.Ang uri ng amplifier na ito ay gumagamit ng isang branched circuit topology, na nagpapahintulot sa transistor na lumipat sa pagitan ng pagpapadaloy at mga grounding phase.Sa pamamagitan ng tumpak na pamamahala ng boltahe at kasalukuyang mga alon, ang mga amplifier ng Class J ay nakamit ang higit na mahusay na pagganap sa mga aplikasyon ng mataas na dalas ng RF.

Konklusyon

Ang mga amplifier ng kapangyarihan ng RF ay mga mahahalagang sangkap na nagko -convert ng mga signal ng RF sa enerhiya na de -koryenteng.Sa mga praktikal na aplikasyon, ang pagpili ng naaangkop na uri ng amplifier ng kapangyarihan ng RF ay nangangailangan ng isang komprehensibong pagsusuri ng mga kadahilanan tulad ng lakas ng output, kahusayan, pagkakasunud -sunod, at saklaw ng dalas.

Sa pagsulong ng mga bagong materyales at teknolohiya, tulad ng malawak na bandgap semiconductors tulad ng Gallium Nitride (GaN) at Silicon Carbide (SIC), ang pagganap ng mga amplifier ng RF power ay magpapatuloy na mapabuti.Ang mga pagsulong na ito ay matugunan ang lumalagong demand para sa mataas na kahusayan, mataas na lakas na pagpapalakas sa hinaharap na komunikasyon at elektronikong sistema.
