Mga uri ng lohika ng gate at ang kanilang mga prinsipyo sa pagtatrabaho

Ang mga logic gate ay ang puso ng bawat digital circuit.Tumutulong sila na kontrolin kung paano kumilos ang mga signal ng binary at tumugon sa mga elektroniko, gamit ang mga pangunahing patakaran ng lohika.Sinusuri man ito kung ang lahat ng mga kondisyon ay totoo o pag -flipping ng isang signal ng pag -input, ang bawat gate ay gumaganap ng isang simple ngunit mahalagang papel.Malalaman mo kung paano gumagana ang iba't ibang mga pintuan, kung ano ang hitsura nila sa mga diagram ng circuit, at kung paano sila gumanti sa mga talahanayan ng katotohanan.Galugarin mo rin kung paano itatayo at subukan ang mga ito gamit ang mga tool ng simulation tulad ng Proteus.Ang gabay na ito ay nagbibigay sa iyo ng isang malinaw, sunud-sunod na landas sa pag-unawa sa mga pangunahing kaalaman ng digital na lohika.Ito ay perpekto para sa sinumang mausisa tungkol sa kung paano ang mga simpleng on-off signal ay gumawa ng mga kumplikadong sistema.

Catalog

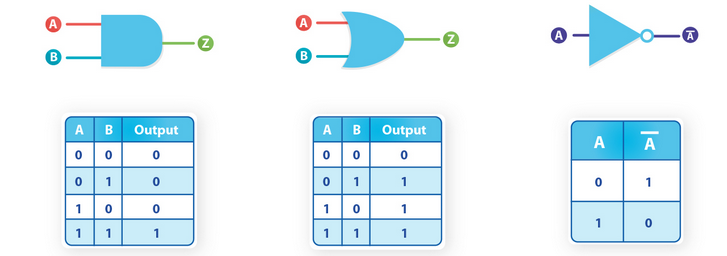

Larawan 1. Pangunahing Logic Gates sa Proteus na may Talahanayan ng Katotohanan

Panimula sa Logic Gates

Ang mga logic gate ay ang Mga pangunahing bloke ng gusali ng Digital Electronics.Ginagamit ang mga ito upang maisagawa ang mga simpleng lohikal na pag -andar gamit ang mga binary input, na nangangahulugang nakikipag -usap lamang sila 0s at 1s.Maaari mong isipin ang mga ito bilang maliliit na tagagawa ng desisyon na suriin ang mga signal ng pag-input at gumawa ng isang output batay sa isang tiyak na panuntunan ng lohika.

Kumuha ng isang Hindi gate, halimbawa.Ito ay isa sa pinakasimpleng mga pintuan at gumagana tulad ng isang switch na nag -flip ng input.Kung ang input ay 0, ito ay lumiliko 1 sa output.Kung ang input ay 1, ang output ay nagiging 0.Ito ay tulad ng isang awtomatikong kabaligtaran na generator.

Ang mga logic gate na ito ay hindi lamang teorya - maaari silang itayo gamit Mga pangunahing bahagi ng elektronik tulad ng mga resistors, diode, at transistors.Habang gumagana ito para sa maliit, simpleng mga proyekto o layunin ng pag-aaral, hindi praktikal para sa mga malalaking circuit o mga aparato sa real-world.Iyon ay kung saan Paggawa mga teknolohiya Halika upang gawing mas madali, mas mabilis, at mas maaasahan ang mga bagay.

Mayroong dalawang pangunahing teknolohiya na ginamit sa paggawa ng mga logic gate para sa mga komersyal na circuit:

TTL (Transistor-Transistor Logic) Gumagamit ng mga bipolar junction transistors tulad ng mga uri ng NPN at PNP.Ito ay bahagi ng 7400 serye, na maaari mong makita nang madalas sa electronics.

CMOs (pantulong na metal oxide semiconductor) Ang mga pintuan, sa kabilang banda, ay gumagamit MOSFETS o Jfets at kilala para sa kanilang Mabilis na pagganap at mababang paggamit ng kuryente.Ang mga pintuan ng CMOS ay malawakang ginagamit dahil ang mga ito ay maaasahan at gumana nang maayos kahit na sa mataas na bilis.

Parehong TTL at CMO ay may lakas, at ang pagpili ay nakasalalay sa kung anong uri ng circuit na iyong pinagtatrabahuhan.Ngunit ang pag -unawa kung paano sila gumana ay nagbibigay sa iyo ng isang mas malinaw na larawan kung paano magkasya ang mga logic gate sa mas malaking larawan ng digital na disenyo.

Mga simbolo na ginamit para sa mga gate ng lohika

Upang makagawa ng mga diagram ng circuit mas madaling basahin at maunawaan, Ang bawat lohika gate ay binibigyan a natatanging simbolo.Ang mga simbolo na ito ay makakatulong sa iyo na mabilis na makilala kung anong uri ng lohika ang gumaganap ng gate nang hindi kinakailangang isulat ang anumang paliwanag.

Ang paggamit ng mga simbolo ay hindi lamang nakakatipid ng puwang sa isang diagram ngunit pinapanatili din ang iyong circuit na maayos at pare -pareho.Ito ay nagiging kapaki -pakinabang lalo na kapag nagtatrabaho ka Mas kumplikadong mga disenyo, kung saan ang ilang mga pintuan ay konektado nang magkasama.Kapag pamilyar ka sa mga simbolo na ito, ang pagbabasa ng mga digital na circuit ay nagiging mas prangka.

Ang pinaka -karaniwang ginagamit na mga simbolo ay kasama ang mga para sa At, o, hindi, at ni Gates.Ang bawat isa ay may natatanging hugis, kaya maaari mong agad na sabihin sa kanila ang hiwalay.Ang mga pangunahing pintuan na ito ay madalas na lumilitaw sa parehong nagsisimula at advanced na digital electronics, at ang kanilang mga simbolo ay ginagamit sa Mga aklat -aralin, Mga tool ng software tulad ng Proteus, at mga diagram ng real-world schematic.

Ang pag -aaral at pagkilala sa mga simbolo na ito ay isa sa mga unang hakbang upang maging komportable Disenyo ng Digital Logic Circuit.

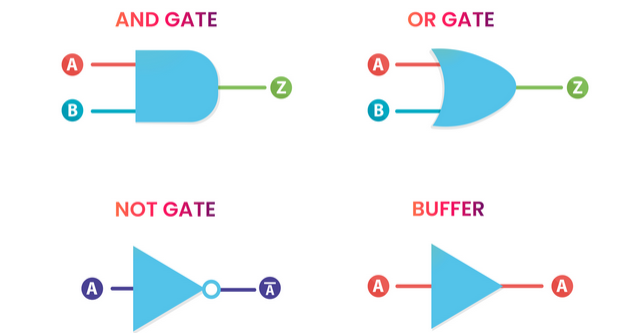

Larawan 2. Mga simbolo ng pangunahing mga gate ng lohika

Talahanayan ng katotohanan ng mga gate ng lohika

Ang bawat lohika gate ay sumusunod sa isang tiyak na panuntunan ng lohika na nag -uugnay sa mga input nito sa output nito.A Talahanayan ng katotohanan ay isang simple at malinaw na paraan upang ipakita kung paano kumikilos ang isang gate sa ilalim ng lahat ng posibleng mga kumbinasyon ng pag -input.Ito ay tulad ng isang cheat sheet na nagsasabi sa iyo nang eksakto kung ano ang aasahan ng output para sa bawat hanay ng mga input.

Sa isang tipikal na talahanayan ng katotohanan, ang Ang mga input ay nakalista sa kaliwa At ang Mga output sa kanan.Ang layout na ito ay makakatulong sa iyo na madaling masubaybayan kung paano dumadaloy ang lohika sa gate.

Ang talahanayan ng katotohanan ng a Hindi gate (na inverts ang input nito) ay ipinapakita sa ibaba:

Input	Output
0	1
1	0

Tulad ng nakikita mo, ang talahanayan na ito ay 2 hilera, isa para sa bawat posibleng halaga ng pag -input.Iyon ay dahil ang hindi gate ay mayroon lamang isang input, kaya 2¹ = 2 posibleng mga kumbinasyon.

Ang bilang ng mga hilera sa isang talahanayan ng katotohanan ay nakasalalay sa kung gaano karaming mga input ang gate.Maaari mong kalkulahin ang bilang ng mga hilera gamit ang formula 2ⁿ, saan n ay ang bilang ng mga input.Kaya, ang isang gate na may 2 input ay magkakaroon ng 2² = 4 na hilera.

Ang mga talahanayan ng katotohanan ay lalong kapaki -pakinabang sa Boolean Logic at mga operasyon na nauugnay sa matematika, kung saan ang paggunita ng relasyon sa input-output ay ginagawang mas madaling maunawaan kung paano gumagana ang isang circuit.Kapag pamilyar ka sa kanila, makikita mo na sila ay isang malakas na tool para sa pagpaplano at pagsusuri ng mga digital system.

Paano magdisenyo ng mga circuit ng logic gate

Ang pagdidisenyo ng mga gate ng lohika ay maaaring maging simple kapag naiintindihan mo ang iba't ibang mga pamamaraan na ginamit.Maaari mo ring itayo ang mga ito gamit ang mga pangunahing sangkap na elektroniko o pumunta para sa mas advanced na mga diskarte na nag -aalok ng mas mahusay na pagganap.Ang pagpili ay nakasalalay sa kung anong uri ng proyekto na iyong pinagtatrabahuhan at kung gaano maaasahan o mabilis na nais mong maging circuit.

Ang isang karaniwang paraan upang lumikha ng mga logic gate ay sa pamamagitan ng paggamit ng mga pangunahing sangkap tulad ng Resistors, diode, at transistors.Ang mga ito ay mahusay para sa pag -aaral at maliliit na proyekto.Ang ilang mga kilalang uri ng mga simpleng logic circuit na ito ay kasama ang:

At RTL (Risistor-Transistor Logic) - Gumagamit ng mga resistors at transistor.Madali itong itayo ngunit hindi ito napakabilis o mahusay.

At DTL (Logic ng Diode-Transistor) - Pinagsasama ang mga diode at transistor.Pinapabuti nito ang pagganap nang bahagya sa RTL.

At ECL (Emitter-Coupled Logic) - Mas nakatuon sa bilis ngunit kumonsumo ng higit na lakas.

At Drl (diode-resistor logic) - Gumagamit lamang ng mga diode at resistors at pangunahin para sa demonstrasyon o mga layuning pang -edukasyon.

Ang mga simpleng disenyo na ito ay gumagana nang maayos para sa pag -unawa kung paano gumagana ang mga logic gate, ngunit madalas silang dumating sa mga drawback tulad ng Mas mabagal na oras ng pagtugon at Sensitivity sa ingay, na maaaring makaapekto sa kung paano tumpak na gumagana sila.

Upang mapagbuti ang pagganap, maaari kang gumamit ng mas maraming pinong mga pamamaraan tulad ng Ttl at CMOS, na karaniwan sa pang -araw -araw na mga digital na circuit.Ang mga pamamaraan na ito ay mas mabilis, mas matatag, at mas mahusay na angkop para sa mga aplikasyon ng real-world.

At TTL (Transistor-Transistor Logic) Gumagamit ng mga transistor ng NPN at PNP upang lumikha ng mga pintuan na mas mabilis na lumipat at mas mahusay kaysa sa mga pangunahing disenyo.Malawakang ginagamit ito sa mga digital system sa loob ng maraming taon.

At CMOs (pantulong na metal oxide semiconductor) Gumagamit ng MOSFETS o FET.Ito ay tanyag para sa mga ito mababang paggamit ng kuryente, mabilis na paglipat, at Malakas na pagtutol sa ingay.Dahil sa mga benepisyo na ito, ang CMOS ay ang pinaka -malawak na ginagamit na pamamaraan para sa disenyo ng logic gate ngayon.

Kung nagtatayo ka ng isang mas kumplikadong circuit o nais ng isang bagay na mabilis at maaasahan, ang pagpunta sa TTL o CMOS ay magbibigay sa iyo ng mas mahusay na mga resulta.Ang mga pamamaraan na ito ay ginagamit sa karamihan ng mga modernong aparato, kaya ang pag -aaral ng mga ito ay makakatulong sa iyo na bumuo ng mga circuit na mas mahusay at maaasahan.

Paggawa ng mga logic gate na may pangunahing mga elektronikong bahagi

Narito ang isang halimbawa ng isang At gate Disenyo gamit Diode-Resistor Logic (DRL) at a NAND GATE Itinayo na may Diode-Transistor Logic (DTL). Ang mga uri ng circuit na ito ay isang mahusay na paraan upang maunawaan kung paano gumagana ang mga logic gate sa isang pangunahing antas.

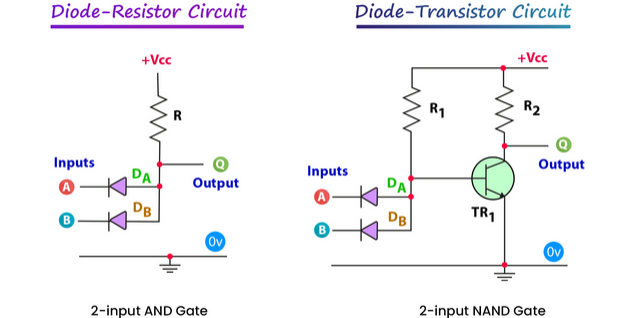

Larawan 3. Disenyo ng Circuit ng at at Nand Gates na may mga pangunahing sangkap

Tulad ng nakikita mo sa figure sa itaas, ang mga circuit na ito ay medyo simple upang lumikha.Kailangan lamang nila ang mga pangunahing bahagi tulad ng Diode, Resistors, at Transistors.Ginagawa silang mahusay para sa pag -aaral o pagbuo ng mga maliliit na pang -eksperimentong circuit.

Gayunpaman, kahit na ang mga pag -setup na ito ay madaling itayo, hindi ito ginagamit sa mga komersyal na integrated circuit.Ang dahilan ay madalas silang nagdurusa Mataas na pagkawala ng kuryente dahil sa mga pull-up resistors at naantala ang mga tugon kilala bilang Mga pagkaantala sa pagpapalaganap.Ang mga problemang ito ay maaaring makaapekto sa pagganap at pagiging maaasahan ng gate sa mas malaki o mas mabilis na mga circuit.

Dahil dito, Ttl at CMOS Ang mga teknolohiya ay ginustong para sa pagdidisenyo ng mga gate ng lohika sa mga praktikal na aplikasyon.Nag -aalok sila ng mas mahusay na bilis, mas mababang paggamit ng kuryente, at mas pare -pareho ang mga resulta.

Mga detalye ng TTL Logic Gate

Ttl, o Logic ng Transistor-Transistor, gamit NPN at PNP transistors Upang makabuo ng mga digital na gate ng lohika.Ang mga pintuang ito ay kilala para sa kanilang mabilis na paglipat at malawakang ginagamit sa maraming mga electronic circuit.Ang mga pintuan ng TTL ay idinisenyo upang gumana sa mga tiyak na antas ng boltahe upang kumatawan sa mga estado ng lohika.

Sa isang Tamang -tama na gate ng TTL, a Mababa (0) Ang logic signal ay tumutugma sa 0 volts, at a Mataas (1) Ang logic signal ay tumutugma sa 5 volts.Ngunit sa mga real-world circuit, ang mga antas ng boltahe ay medyo mas tiyak.Ang isang signal ay isinasaalang -alang Mababa Kung nasa pagitan ito 0 at 0.8 volts, at ito ay Mataas Kung nasa pagitan ito 2 at 5 volts.Ang saklaw mula sa 0.8V hanggang 2V ay hindi matatag at hindi malinaw na kinikilala bilang alinman sa mataas o mababa.Ang hindi natukoy na lugar na ito ay madalas na tinatawag na isang "Walang lupain ng tao"Dahil maaari itong maging sanhi ng hindi mahuhulaan na pag -uugali.

Upang maiwasan ang mga isyu sa agwat ng boltahe na ito, madalas na ginagamit ng mga circuit pull-up o pull-down resistors.Ang mga tulong na ito ay nagpapatatag ng signal at panatilihing malinaw ito sa loob ng mataas o mababang saklaw.

Maraming mga bersyon ng TTL Logic Gate ICS, tulad ng 74LXX, 74LSXX, 74ALSXX, 74HCXX, 74HCTXX, at 74ACTXX.Ang bawat uri ay may bahagyang magkakaibang pagganap batay sa panloob na istraktura at mga materyales, tulad ng bilis, paggamit ng kuryente, o paglipat ng boltahe.

Ang TTL ay nananatiling isang maaasahan at tanyag na pamamaraan para sa pagbuo ng mga gate ng lohika, lalo na kung ang bilis ay mahalaga at ang mga kinakailangan sa kuryente ay katamtaman.

Mga detalye ng CMOS Logic Gate

Ang mga CMO, na nakatayo Kumpletong metal oxide semiconductor, ay isa pang tanyag na pamamaraan na ginamit upang bumuo ng mga gate ng lohika.Sa halip na gumamit ng mga karaniwang transistor, ginagamit ng mga circuit ng CMOS Fets (field effect transistors) at MOSFETS.Ang mga sangkap na ito ay ginagawang mas mahusay ang mga pintuan ng CMOS sa mga tuntunin ng paggamit ng kuryente at mas mahusay sa paghawak ng ingay ng elektronik.

Sa mga gate ng logic ng CMOS, ang mga antas ng boltahe na ginamit upang tukuyin ang mga estado ng logic ay medyo naiiba sa TTL.Ang isang signal ay isinasaalang -alang Mababa (0) Kapag bumagsak ito sa pagitan 0 at 1.5 volts, at isinasaalang -alang ito Mataas (1) Kung nasa pagitan ito 3 at 18 volts.Ang mga mas malawak na saklaw ng boltahe na ito ay tumutulong sa mga pintuan ng CMOS na gumana nang maayos sa iba't ibang mga suplay ng kuryente at aplikasyon.

Lohika Gates	Mababa (0)	Mataas (1)
Ttl	0-0.8V	2-5V
CMOS	0-1.5v	3-18V

Ang isa sa mga pangunahing dahilan ng CMOS ay malawakang ginagamit ngayon ay dahil dito mababang pagkonsumo ng kuryente.Hindi tulad ng TTL, ang mga pintuan ng CMOS ay gumuhit lamang ng makabuluhang kasalukuyang kapag lumilipat ang mga estado.Ginagawa nila ang isang mahusay na pagpipilian para sa mga aparato na pinapagana ng baterya at mga sistema kung saan mahalaga ang kahusayan ng enerhiya.

Kasama ang kanilang Mabilis na tugon, paglaban sa ingay, at mababang paggamit ng enerhiya, Ang mga pintuan ng CMOS ay matatagpuan sa karamihan ng mga modernong digital circuit - mula sa mga microcontroller at memorya ng memorya sa mga smartphone at computer.

Iba't ibang uri ng mga gate ng lohika

Ang mga logic gate ay dumating sa maraming mga form, batay sa kung gaano karaming mga input ang mayroon sila at ang uri ng lohika na kanilang sinusunod.Habang maraming mga dalubhasang uri, ang karamihan sa mga digital na circuit ay gumagamit lamang ng ilang mga karaniwang pintuan.Kapag nauunawaan mo ang mga pangunahing at advanced na ito, mas madali itong gumana sa mas kumplikadong mga disenyo ng lohika.

Pangunahing Logic Gates - Ang pundasyon ng mga digital na circuit

Mayroong tatlong pangunahing mga gate ng lohika na bumubuo sa base ng lahat ng mga digital na operasyon:

At At gate - Mataas lamang ang mga output kapag ang lahat ng mga input ay mataas.

At O gate - Mataas ang mga output kapag hindi bababa sa isang input ay mataas.

At Hindi gate - tinatawag ding isang inverter;Binabaligtad nito ang halaga ng pag -input.Kung ang input ay 1, ang output ay 0, at kabaligtaran.

Ang mga pintuang ito ay madalas na panimulang punto kapag nagdidisenyo ng mga lohika circuit dahil simple silang maunawaan at malawakang ginagamit.

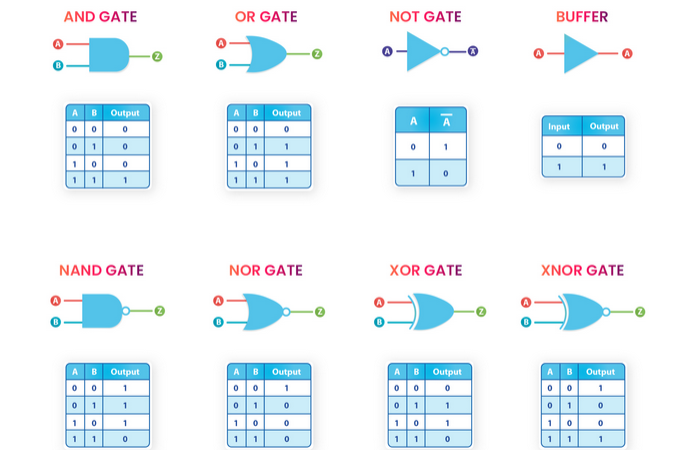

Larawan 4. Mga Simbolo at Mga Talahanayan ng Katotohanan ng Mga Karaniwang Logic Gates

Karaniwang ginagamit na mga advanced na gate ng lohika

Bukod sa mga pangunahing pintuan, maraming Advanced Gates ginawa sa pamamagitan ng pagsasama o pagpapalawak ng pangunahing lohika.Kasama dito:

At NAND GATE - Gumagana tulad ng isang at gate na sinusundan ng isang hindi gate.Nagbibigay ito ng isang mababang output lamang kung ang lahat ng mga input ay mataas.

At Ni gate - Pinagsasama o hindi.Nagbibigay ito ng isang mataas na output lamang kapag ang lahat ng mga input ay mababa.

At Xor gate (eksklusibo o) - Mataas lamang ang mga output kapag naiiba ang mga input.

At Xnor Gate (eksklusibo o) - Mataas ang mga output kapag ang mga input ay pareho.

Ang mga pintuang ito ay matatagpuan sa isang malawak na hanay ng mga sistema na batay sa lohika, mula sa mga simpleng controller hanggang sa mga kumplikadong processors.

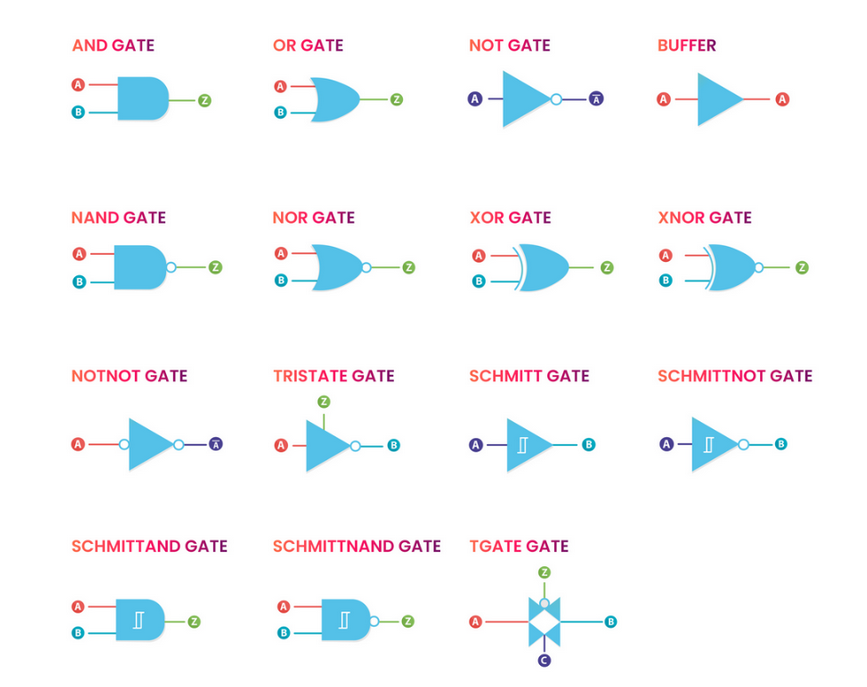

Larawan 5. Mga Simbolo ng Logic Gates

Hindi gaanong karaniwan ngunit kapaki -pakinabang pa rin ang mga gate ng lohika

Mayroon ding ilang hindi gaanong karaniwang ginagamit na mga pintuan na nagsisilbi ng mga espesyal na layunin sa disenyo ng lohika:

At Min gate (minimum na lohika) - Output ang pinakamaliit na halaga ng pag -input.

At Max gate (maximum na lohika) - Output ang pinakamalaking halaga ng pag -input.

At INH gate (pagbawalan ang lohika) - I -block ang output batay sa isang signal ng control.

At Maj Gate (Majority Logic) - Mga output ang halaga na sumasang -ayon sa karamihan ng mga input.

At Imp gate (implikasyon ng lohika) - Gumagawa ng output batay sa kondisyong lohika.

Bagaman hindi mo ito nakikita sa bawat disenyo, maaari silang maging kapaki -pakinabang sa ilang mga aplikasyon kung saan kinakailangan ang tiyak na pag -uugali ng lohika.

At gumagana ang gate

Ang At gate ay isa sa mga pinaka -malawak na ginagamit na lohika gate sa digital electronics, lalo na sa mga system kung saan maraming mga kondisyon ang kailangang maging totoo sa parehong oras.Nagsasagawa ito ng isang lohikal na operasyon na kilala bilang magkakasama, na nangangahulugang sinusuri ito kung ang lahat ng mga input ay mataas (1). Kung sila, ang output ay mataas.Gayunpaman, kung kahit na Ang isang input ay mababa (0), Ang output ay nagiging mababa.

Ang gate na ito ay madalas na ginagamit sa mga control system kung saan higit sa isang kinakailangan ay dapat matugunan para mangyari ang isang bagay.Halimbawa, sa isang circuit kung saan ang parehong isang sensor at isang switch ay dapat na nasa kapangyarihan ng isang motor, isang at gate ay umaangkop nang perpekto.

Ang operasyon ng isang at gate ay maaaring kinakatawan bilang A · b = y, kung saan ang A at B ay ang mga input at y ang output.Mahalagang malaman iyon at maaaring magkaroon ng mga pintuan higit sa dalawang mga input, at ang lahat ay dapat na mataas para sa output na maging mataas.Kung hindi man, ang gate ay gumagawa ng isang mababang output.

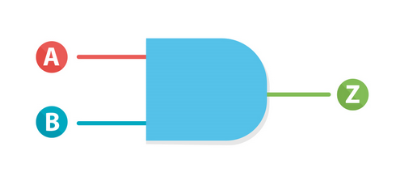

Larawan 6. At simbolo ng gate

A	B	A.B
0	0	0
0	1	0
1	0	0
1	1	1

Ang figure sa itaas ay nagpapakita ng simbolo ng at gate, at ang talahanayan ng katotohanan sa ibaba nito ay ginagawang mas malinaw ang lohika.Maaari mong makita na ang huling kumbinasyon lamang ng input (1, 1) ay nagbibigay ng isang mataas na output.Ang lahat ng iba pang mga kumbinasyon ay humantong sa isang mababang output, na tumutugma sa pag -uugali na inilarawan.

At kunwa ng gate sa Proteus

Simulate ang at gate in Proteus ay isang mahusay na paraan upang makita kung paano ito kumikilos sa isang tunay na circuit.Kasama sa Proteus ang isang built-in at sangkap na gate sa library nito, kaya maaari mong i-drag ito sa iyong workspace at madali itong mag-set up ng isang pagsubok.

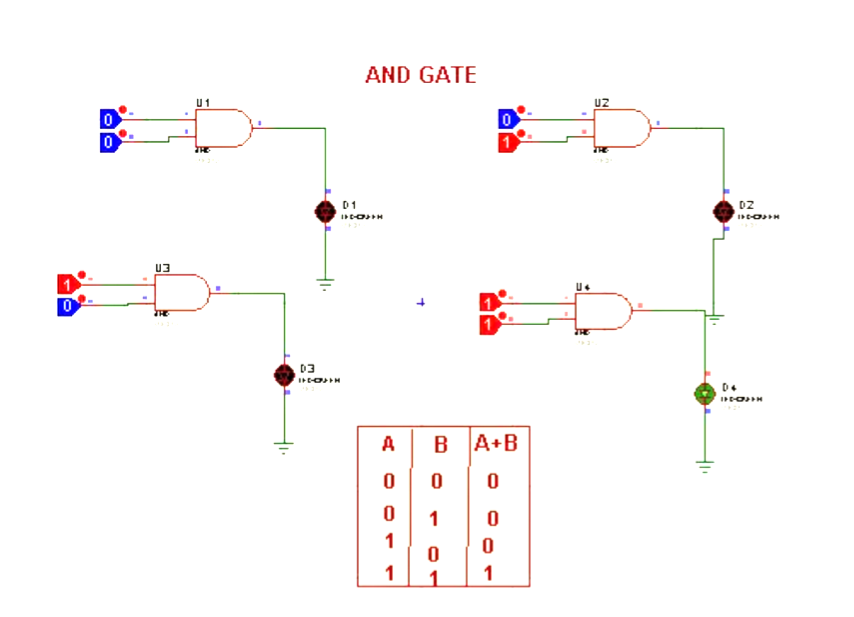

Larawan 7. Simulation ng at gate sa proteus

Upang maisagawa ang kunwa, kakailanganin mo:

At At gate

At Logic toggles (Upang baguhin ang mga halaga ng input sa pagitan ng 0 at 1)

At Pinangunahan (Upang mailarawan ang estado ng output)

At Ground Terminal

Magsimula sa pamamagitan ng paglalagay ng at gate sa lugar ng disenyo.Kumonekta Logic toggles sa mga input, at an Pinangunahan sa output pin.Ikabit ang kinakailangang lupa upang makumpleto ang circuit.Kapag pinatakbo mo ang kunwa, subukang baguhin ang mga input.Mapapansin mo na ang Ang mga LED lamang ay nag -iilaw kapag ang parehong mga input ay mataas—Ang tulad ng inaasahan mula sa talahanayan ng katotohanan.

Ang simpleng kunwa na ito ay nagbibigay sa iyo ng isang solidong pag -unawa sa kung paano gumagana ang at gate sa mga tunay na digital circuit.Ipinapakita rin nito kung paano ang iba't ibang mga kondisyon ng pag -input na direktang nakakaapekto sa output.Ito ay isang epektibong paraan upang malaman kung paano magagamit ang mga logic gate upang makagawa ng mga pagpapasya sa loob ng mga elektronikong sistema.

O nagtatrabaho sa gate

Ang O gate ay isa pang pangunahing sangkap sa mga digital na logic system.Nagpapatakbo ito sa isang lohika na kilala bilang disjunction, na nangangahulugang sinusuri nito kung Hindi bababa sa isang input ay mataas (1).Kung gayon, ang output ay magiging mataas din.Ang tanging kaso kung saan ang output ay mababa (0) ay kapag Ang lahat ng mga input ay mababa.

Ang ganitong uri ng gate ay kapaki -pakinabang sa mga sitwasyon kung saan alinman sa maraming mga kondisyon Ang pagiging totoo ay sapat na upang ma -trigger ang isang aksyon.Halimbawa, kung nais mong i -on ang isang ilaw kapag ang alinman sa dalawang switch ay pinindot, ang isang o gate ay ang tamang pagpipilian.

Ang pag -andar ng o gate ay karaniwang ipinahayag bilang A + b = y , kung saan ang A at B ay ang mga input at y ang output.Tandaan, ang plus sign (+) dito ay hindi nangangahulugang karagdagan sa aritmetika - ito ay kumakatawan sa isang lohikal o operasyon.

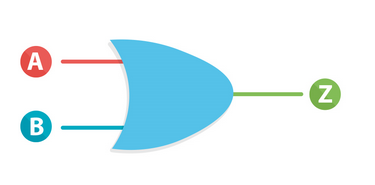

Larawan 8. O simbolo ng gate

A	B	A+b
0	0	0
0	1	1
1	0	1
1	1	1

Tulad ng ipinapakita sa talahanayan ng katotohanan sa itaas, mababa ang output Lamang kapag ang parehong mga input ay 0.Sa bawat iba pang kaso, kahit na isang input lamang ang mataas, ang output ay mataas.Ginagawa nitong naiiba ito sa at gate, na nangangailangan ng lahat ng mga input upang maging mataas upang makakuha ng isang mataas na output.

O gate simulation sa proteus

Upang mas maunawaan kung paano gumagana ang o gate, maaari mong gayahin ito gamit Proteus, tulad ng ginawa mo sa at gate.Ang Proteus ay may built-in o sangkap na gate na madali mong magamit sa iyong pag-setup ng circuit.

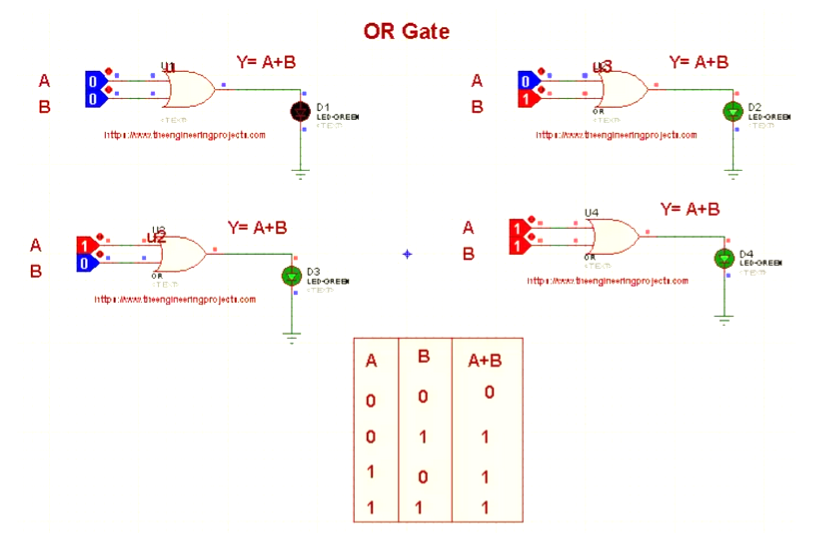

Larawan 9. Simulation ng o gate sa Proteus

Para sa kunwa na ito, kakailanganin mo ang mga sumusunod na sangkap:

At O gate

At Logic toggles (Upang mag -apply ng mga signal ng input)

At Pinangunahan (Upang mailarawan ang output)

At Ground Terminal

Kapag nakakonekta ang mga sangkap, i -toggle ang mga input upang masubukan ang iba't ibang mga kumbinasyon.Mapapansin mo na ang LED lumiliko Kung ang alinman sa isa o pareho ng mga input ay nakatakda sa mataas.Ang LED mananatili Off lamang kapag ang parehong mga input ay mababa, na tumutugma sa eksaktong ipinapakita ng talahanayan ng katotohanan.

Ang kunwa na ito ay isang praktikal na paraan upang obserbahan kung paano o ang mga pintuan ay humahawak ng mga kondisyon ng lohika.Ginagawang madali itong maunawaan kung paano ito ginagamit sa mga tunay na circuit upang makagawa ng mga pagpapasya kung kailan anumang kundisyon ay sapat upang maisaaktibo ang output.

Hindi gate gumagana

Ang Hindi gate, tinatawag ding an Inverter, ang pinaka pangunahing pangunahing lohika gate na makikita mo sa digital electronics.Mayroon lamang ito isang input at isang output, at ang pangunahing trabaho nito ay ang baligtarin ang input Halaga.Kung bibigyan mo ito a 0, ang output ay nagiging 1.Kung ang input ay 1, Ang output ay dumadaloy sa 0.Iyon ang dahilan kung bakit tinawag itong isang inverter - binabaligtad nito ang signal na natatanggap nito.

Ang gate na ito ay madalas na kinakatawan gamit Isang ′, saan A ay ang input at ang apostrophe (′) ay nangangahulugang "hindi" o "kabaligtaran."Karaniwang ginagamit ito kapag kailangan mo ng isang circuit upang umepekto kapag ang isang signal ay hindi naroroon, o upang hindi paganahin ang isang bagay kapag ang isang kondisyon ay nagiging aktibo.Halimbawa, kung nais mong manatili ang isang sistema habang ang isang sensor ay nasa, maaari kang gumamit ng isang hindi gate upang baligtarin ang signal.

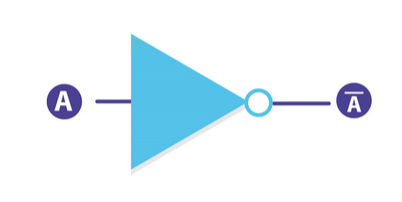

Larawan 10. Hindi simbolo ng gate

A	B
0	1
1	0

Ang Talahanayan ng katotohanan Para sa hindi gate ay napaka -simple at madaling tandaan.Dahil mayroon lamang isang input, may mga makatarungan Dalawang posibilidad.Kapag ang input ay 0, ang output ay 1.Kapag ang input ay 1, ang output ay 0.Ang malinis at mahuhulaan na pag -uugali na ito ay ginagawang kapaki -pakinabang ang hindi gate sa disenyo ng lohika.

Hindi gate simulation sa proteus

Madali mong makita kung paano gumagana ang isang hindi gate sa pamamagitan ng pag -set up ng isang mabilis kunwa sa proteus.Nag-aalok ang Proteus ng isang prebuilt hindi gate sa sangkap na ito ng silid-aklatan, na ginagawa ang pag-setup ng parehong mabilis at friendly na nagsisimula.

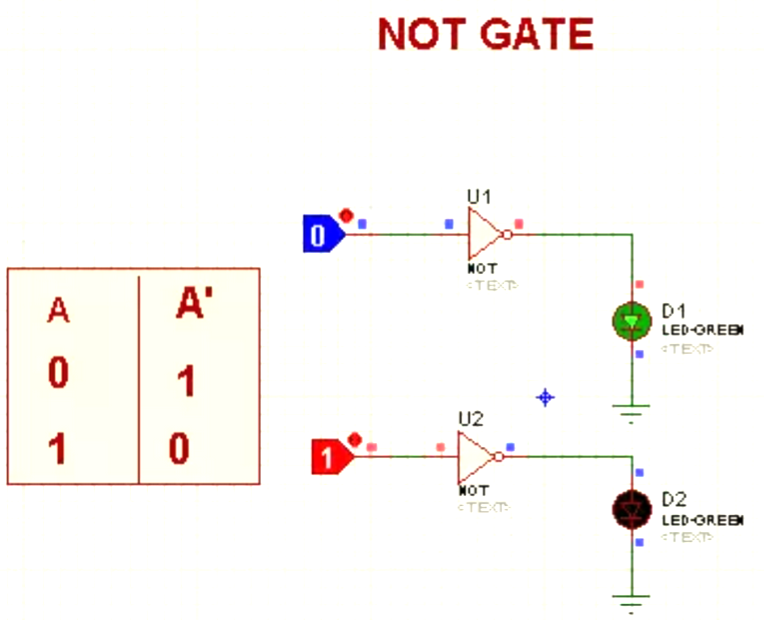

Larawan 11. Ang kunwa ng hindi gate sa proteus

Upang mabuo ang kunwa, kakailanganin mo ang mga sumusunod na sangkap:

At Hindi gate

At Logic toggle (Upang manu -manong baguhin ang input)

At Pinangunahan (upang ipakita ang output nang biswal)

At Ground Terminal

Magsimula sa pamamagitan ng paglalagay ng hindi gate sa iyong workspace ng Proteus.Ikonekta ang Logic toggle sa pag -input nito at ang humantong sa output nito.Sa wakas, magdagdag ng isang koneksyon sa lupa upang makumpleto ang circuit.Kapag pinatatakbo mo ang kunwa at binago ang logic toggle sa pagitan ng 0 at 1, makikita mo na ang LED lights up kapag ang input ay 0, at patayin kapag ang input ay 1.

Ang simpleng pag -setup na ito ay nagpapakita ng malinaw na pag -uugali ng inverter.Matapos malaman kung paano At at O Nagtatrabaho ang mga pintuan, ang pag -unawa sa hindi gate ay nakumpleto ang trio ng Mga pangunahing gate ng lohika.Ang mga pintuang ito ay bumubuo ng pundasyon Para sa lahat ng iba pang mga digital na circuit circuit, at ang pag -master sa kanila ay nagbibigay sa iyo ng isang malakas na panimulang punto upang galugarin ang mas kumplikadong mga disenyo.

Konklusyon

Ang pag -unawa sa mga gate ng lohika ay ang unang hakbang sa pag -aaral kung paano gumagana ang mga digital na circuit.Mula sa mga simpleng pintuan tulad ng at, o, at hindi sa mas advanced na mga pagpipilian tulad ng NAND at XOR, ang bawat isa ay gumaganap ng isang natatanging papel sa pagproseso ng mga signal ng binary.Ang mga pintuang ito ay madaling maunawaan kapag alam mo ang kanilang mga simbolo, mga talahanayan ng katotohanan, at kung paano subukan ang mga ito sa pamamagitan ng kunwa.Ang paggamit ng mga tool tulad ng Proteus ay ginagawang mas malinaw ang proseso ng pag-aaral at mas maraming hands-on.Habang nagtatayo ka ng tiwala sa mga pangunahing kaalaman na ito, mas madali kang lumipat sa mas kumplikadong mga digital system.Kung nag -eeksperimento ka o nag -aaral, ang mga bloke ng gusali na ito ay patuloy na magpapakita nang paulit -ulit.
