Paano gumagana ang isang digital multimeter?

Ang isang digital multimeter ay isang madaling gamiting tool na ginagamit mo upang masukat ang boltahe, kasalukuyang, paglaban, at iba pang mga de -koryenteng halaga.Sa gabay na ito, malalaman mo kung ano ang isang DMM, kung ano ang ginagawa ng mga bahagi nito, at kung paano ito gumagana.Makakakita ka rin ng mga simpleng hakbang para sa pagsukat ng boltahe at kasalukuyang ligtas.Upang matulungan kang maiwasan ang mga karaniwang pagkakamali, makikita mo ang madalas na mga pagkakamali at isang malinaw na paghahambing sa pagitan ng mga digital at analog metro.

Catalog

Mga bahagi ng isang digital multimeter

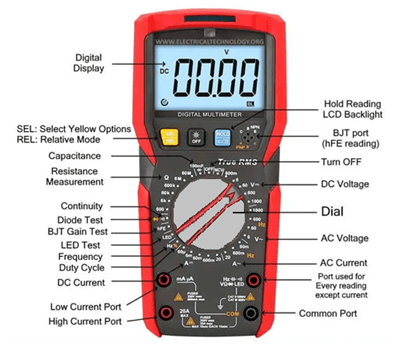

Larawan 1. Mga bahagi ng isang digital na multimeter

Ang isang DMM ay binubuo ng ilang mga pangunahing sangkap na nagtutulungan upang magbigay ng tumpak na mga sukat

• Digital Display - Nagpapakita ng mga halaga ng pagsukat, yunit, at mga tagapagpahiwatig tulad ng DC, AC, at antas ng baterya

• Sel (piliin ang Mga Pagpipilian sa Dilaw) - Lumipat sa pangalawang pag -andar na nakalimbag sa dilaw

• Rel (Relative Mode) - Itinatakda ang kasalukuyang pagbabasa bilang isang sanggunian upang ihambing ang mga pagbabago

• Hold Reading / LCD Backlight - Nag -freeze ang ipinapakita na halaga at lumiliko sa backlight ng screen para sa mas mahusay na kakayahang makita

• BJT Port (Pagbasa ng HFE) - Ginamit upang suriin ang kita ng transistor sa mga bipolar junction transistors

• Patayin - Itinatakda ang metro upang i -off at i -save ang buhay ng baterya

• DC boltahe (V -) - Sinusukat ang direktang boltahe mula sa mga baterya, mga suplay ng kuryente, o mga circuit

• AC boltahe (V ~) - Sinusukat ang alternating boltahe mula sa mga saksakan o mga sistema ng AC

• AC kasalukuyang (A ~) - Sinusukat ang alternating kasalukuyang daloy sa isang circuit

• Pagpapatuloy - Suriin kung kumpleto ang isang circuit;Nagbibigay ng isang beep kapag ang landas ay sarado

• Diode test - Mga pagsubok kung ang isang diode ay gumagana nang maayos at pinapayagan ang kasalukuyang sa isang direksyon lamang

• Pagsubok ng BJT Gain - Sinusukat ang Transistor Amplification (HFE)

• LED test - Mga tseke na LED na pag -andar at polarity

• Frequency (Hz) - Sinusukat ang dalas ng signal sa Hertz

• Duty Cycle (%) - Ipinapakita ang on/off ratio ng isang pulsed signal

• Capacitance (F) - Sinusukat ang mga halaga ng kapasitor

• Pagsukat sa Paglaban (Ω) - Sinusukat kung magkano ang isang sangkap na lumalaban sa daloy ng kuryente

• DC Kasalukuyang (A—)- Sinusukat ang direktang kasalukuyang sa mga mababang-o-kasalukuyang circuit

• Dial (rotary selector switch) - pangunahing kontrol na ginamit upang piliin ang function ng pagsukat

• Mababang kasalukuyang port (MA/µA) - Input jack para sa pagsukat ng mga maliliit na alon

• Mataas na kasalukuyang port (10A/20A) - Input jack para sa pagsukat ng malalaking alon nang ligtas

• Karaniwang port (com) - punto ng koneksyon para sa itim na pagsisiyasat;Ibinahagi sa lahat ng mga pagsubok

• Port para sa bawat pagbabasa maliban sa kasalukuyang (VΩMA) - Jack na ginamit para sa boltahe, paglaban, pagpapatuloy, diode, at mga pagsukat ng dalas

Paano gumagana ang isang digital multimeter?

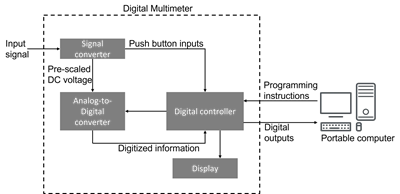

Larawan 2. Prinsipyo ng Paggawa ng isang Digital Multimeter

Gumagana ang isang digital multimeter sa pamamagitan ng pag -convert ng isang de -koryenteng signal sa isang mababasa na halaga ng digital, at ipinapakita ng figure ang prosesong ito nang hakbang -hakbang.Ang pagsukat ay unang dumadaan sa signal converter, kung aling mga kondisyon at naghahanda ng input upang maiproseso ito nang ligtas at tumpak.

Susunod, ang naka-kondisyon na signal ay pumapasok sa analog-to-digital converter (ADC), kung saan ito ay binago mula sa isang halaga ng analog sa digital data.Ang digital na impormasyon na ito ay pagkatapos ay hawakan ng digital controller, na nagsasagawa ng mga kalkulasyon, saklaw ang pagsukat, at tinitiyak na ang pagbabasa ay matatag at tumpak.

Matapos ang pagproseso, ang pangwakas na halaga ay ipinadala sa pagpapakita, kung saan maaaring tingnan ang pagsukat sa malinaw na form na numero.Ang ilang mga advanced na digital multimeter ay maaari ring magpadala ng naproseso na data sa isang computer para sa pag -log at pagsusuri.Ang buong daloy na ito (mula sa signal converter sa ADC, sa digital controller, at sa wakas sa pagpapakita) ay eksakto kung ano ang kinakatawan ng figure.

Paano sukatin ang boltahe na may isang digital multimeter?

Ang pagsukat ng boltahe ay simple, ngunit nangangailangan ito ng tamang mga setting at ligtas na paglalagay ng pagsisiyasat:

1. Piliin ang mode: Piliin ang DC Voltage (V⎓) para sa mga baterya at DC system, o AC boltahe (V∿) para sa mga outlet at AC na aparato.Gumamit ng isang saklaw na mas mataas kaysa sa inaasahang boltahe kung ang iyong metro ay hindi awtomatikong.

2. Ikonekta ang mga nangunguna: Ipasok ang itim na tingga sa com at ang pula ay humantong sa V/Ω jack.Huwag sukatin ang boltahe na may tingga sa isang kasalukuyang jack.

3. Ilagay ang mga probes: Pindutin ang itim na pagsisiyasat sa lupa o ang sanggunian at ang pulang pagsisiyasat hanggang sa punto kung saan sinusukat ang boltahe.

4. Basahin ang pagpapakita: Sundin ang halaga ng boltahe, polaridad, at mga yunit.Kung lilitaw ang "OL", lumipat sa isang mas mataas na saklaw.

5. Idiskonekta nang ligtas: Alisin muna ang pulang pagsisiyasat, na sinusundan ng itim na pagsisiyasat.

Paano sukatin ang kasalukuyang may isang digital multimeter?

Ang pagsukat ng kasalukuyang nagdudulot ng mas maraming panganib dahil ang metro ay dapat mailagay sa serye na may circuit:

1. Alamin ang mga limitasyon ng metro: Gumamit ng tamang kasalukuyang jack (MA/µA o 10A).Iwasan ang paglampas sa mga rating na ito.Ang ilang mga high-current jacks ay maaaring hindi pinagsama.

2. I-off ang kapangyarihan: Laging de-energize ang circuit bago gumawa ng mga pagbabago.Isaalang-alang ang paggamit ng isang clamp meter para sa mas ligtas, hindi contact na kasalukuyang pagsukat.

3. Ipasok ang metro sa serye: Basagin ang circuit sa punto ng pagsukat.Ikonekta ang metro kaya kasalukuyang dumadaloy sa pamamagitan nito, ang pula ay humantong sa naaangkop na kasalukuyang jack, itim sa com.

4. Piliin ang Saklaw: Pumili ng kasalukuyang mode ng AC o DC.Magsimula sa pinakamataas na saklaw upang maiwasan ang labis na karga.

5. Ibalik ang Kapangyarihan at Sukatin: Muling pasiglahin ang circuit at basahin ang kasalukuyang halaga.Tumigil kaagad kung nakakita ka ng hindi pangkaraniwang pagbabasa o labis na pag -init.

6. Ibalik ang circuit sa Normal: Power down, alisin ang metro, at muling maiugnay ang mga kable.

Karaniwang mga pagkakamali kapag gumagamit ng isang digital multimeter

• Gamit ang maling jack: Ang pagsukat ng boltahe na may pagsisiyasat sa isang kasalukuyang jack ay isa sa pinakamabilis na paraan upang makapinsala sa isang DMM

• Paggamot sa Kasalukuyang Tulad ng Boltahe: Ang paglalagay ng mga probes sa isang mapagkukunan ng kuryente habang nasa kasalukuyang mode ay lumilikha ng isang maikling circuit

• Ang pagwawalang-bahala sa mga rating ng kaligtasan ng pusa: Ang paggamit ng isang mababang-rate na metro sa mga sistema ng high-energy ay nagdaragdag ng panganib ng mga pagkakamali at pagkabigo ng ARC

• Paglaktaw ng kamag -anak na mode: Ang pagkalimot sa zero ang metro ay maaaring maging sanhi ng mga nakaliligaw na mga resulta sa panahon ng mga sukat ng katumpakan

• Pagsukat ng pagtutol sa isang live na circuit: Ang paglaban ay dapat masukat sa mga de-energized circuit lamang

• Mahina probe contact: maluwag o maruming koneksyon ay humantong sa hindi matatag o hindi tamang pagbasa

• Sa pag -aakalang ang lahat ng metro ay pantay: hindi lahat ng mga DMM ay nag -aalok ng totoong RMS o mataas na katumpakan sa mababang kasalukuyang antas

• Ang pagtatanong ng mga blown fuse: Ang isang hinipan na fuse ay maaaring maging sanhi ng metro na magpakita ng zero kasalukuyang, palaging palitan ng eksaktong tinukoy na piyus

Digital Multimeter kumpara sa Analog Multimeter

Tampok	Digital Multimeter (DMM)	Analog Multimeter (AMM)
Ipakita I -type	Digital Numeric display	Gumagalaw karayom ​​sa scale
Pagbabasa Kawastuhan	Mataas tumpak	Mas kaunti tumpak
Kadalian ng pagbabasa	Napaka Madali para sa mga nagsisimula	Madaling kapitan upang paralaks error
Input Impedance	Mataas; minimal na epekto ng circuit	Mas mababa; maaaring makaapekto sa pagbabasa
Pagsukat Bilis	Mabilis, matatag na pagbabasa	Mas mabagal ngunit nagpapakita ng maayos ang mga uso
Pagsukat Saklaw	Auto-range Sa karamihan ng mga modelo	Karaniwan Manu -manong saklaw
Dagdag pa Mga tampok	Pagpapatuloy, kapasidad, dalas, pagsubok sa diode, atbp.	Limitado mga tampok
Tibay	Sensitibo sa patak	Higit pa masungit
Baterya Gumamit	Nangangailangan baterya	Madalas Gumagana nang walang mga baterya (maliban sa paglaban)
AC Kawastuhan	Totoo Ang mga modelo ng RMS ay higit sa lahat	Mas kaunti Tumpak para sa mga kumplikadong alon
Data Hawakan	Magagamit	Hindi magagamit
Kaligtasan Rating	CAT-RATED Para sa modernong kaligtasan	Mas matanda Ang mga yunit ay maaaring kakulangan ng mga rating
Pagbabagu -bago Ipakita	Digital Mga pag -update sa hakbang	Maayos Kilusan ng karayom

Konklusyon

Ang isang digital multimeter ay nagbibigay ng tumpak na pagbabasa at kapaki -pakinabang para sa maraming mga pagsubok sa koryente.Ang pag -alam ng mga bahagi nito at kung paano ito gumagana ay ginagawang mas madali at mas ligtas na gamitin.Ang pag -iwas sa mga karaniwang pagkakamali ay nakakatulong na maiwasan ang pinsala at hindi tamang mga resulta.Ang pag -unawa sa mga pagkakaiba sa pagitan ng mga digital at analog multimeter ay tumutulong din upang pumili ng tamang tool para sa trabaho.
