Mga capacitor ng ceramic: mga uri, istraktura, code, pagganap, at mga aplikasyon

Ang mga ceramic capacitor ay mga sangkap na ginagamit mo upang mag -imbak at makontrol ang enerhiya ng elektrikal sa isang circuit.Sa artikulong ito, malalaman mo kung ano sila, kung paano ito itinayo, at ang iba't ibang uri na karaniwang gagana mo.Makikita mo rin kung paano basahin ang mga code ng capacitor, kung ano ang nakakaapekto sa kanilang pagganap, at kung paano sila ihahambing sa iba pang mga uri ng kapasitor.Sa pamamagitan ng pag -unawa sa mga pangunahing kaalaman na ito, makakapili ka ng tamang ceramic capacitor para sa iyong mga proyekto at aplikasyon.

Catalog

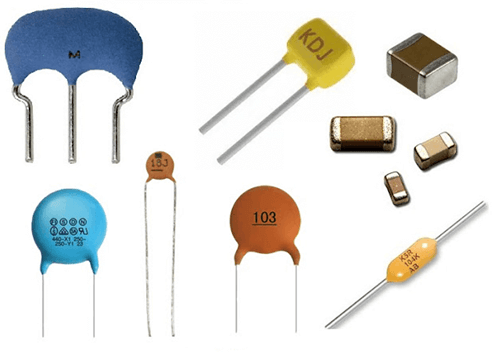

Larawan 1. Ceramic capacitor

Ano ang mga ceramic capacitor?

A ceramic capacitor ay isang nakapirming-halaga na kapasitor na gumagamit ng isang ceramic dielectric upang maiimbak at ilabas ang enerhiya na de-koryenteng.Ito ay nagpapatatag ng boltahe, mga signal ng filter, mga bloke ng DC, at makinis na kapangyarihan sa isang malawak na hanay ng mga elektronikong circuit.Malawakang ginagamit ang mga ito dahil nag-aalok sila ng mataas na pagiging maaasahan, mababang gastos, compact na mga pakete ng SMD, mababang katumbas na paglaban sa serye (ESR), at mahusay na pagganap ng mataas na dalas.Ang mga ceramic capacitor ay lilitaw sa mga electronics ng consumer, mga sistema ng automotiko, mga module ng pamamahala ng kuryente, at mga aparato sa komunikasyon.

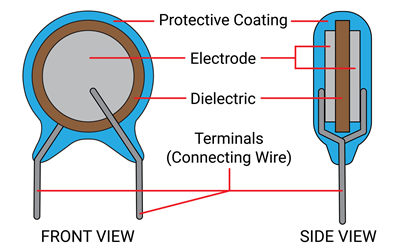

Larawan 2. Istraktura ng isang ceramic capacitor

Mga uri ng ceramic capacitor

Mayroong apat na pangunahing uri ng mga ceramic capacitor, bawat isa ay itinayo para sa isang tiyak na layunin.Ang mga seksyon sa ibaba ay nagpapaliwanag kung ano ang ginagawa ng bawat uri at kung saan ginagamit ito.

Multilayer Ceramic Capacitor (MLCC)

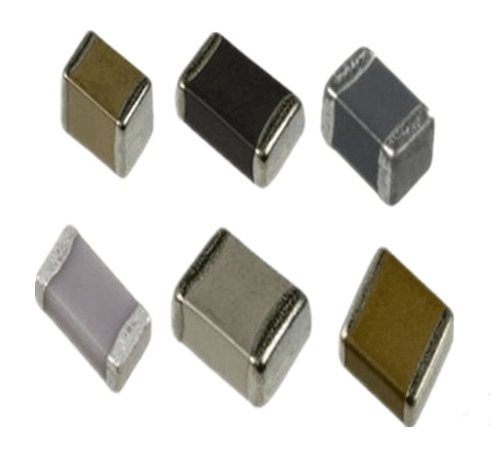

Larawan 3. MLCCS

Ang mga multilayer ceramic capacitors (MLCC) ay compact, mga sangkap na pang-ibabaw-mount na ginawa mula sa nakasalansan na mga layer ng dielectric at metal na mga electrodes.Pinapayagan ng disenyo na ito ang mga MLCC na makamit ang mataas na kapasidad sa isang maliit na pakete, na ginagawa itong malawak na ginagamit sa mga smartphone, computer, at mga automotive electronics.Kumpara sa iba pang mga uri ng ceramic capacitor, ang mga MLCC ay nag-aalok ng mahusay na pagganap ng dalas, mababang ESR, at malakas na pagiging maaasahan para sa mga high-density circuit.Ang kanilang kakayahang magamit, mababang gastos, at malawak na hanay ng mga halaga ng kapasidad ay ginagawang mga ito ang pinaka -karaniwang ceramic capacitor na ginagamit sa mga modernong elektronikong aparato.

Ceramic disc capacitor

Larawan 4. Ceramic Disc capacitors

Ang mga capacitor ng ceramic disc ay tradisyonal na mga sangkap na may ulo na radial na may isang patag, pabilog na ceramic na katawan na madalas na ginagamit sa mga pag-filter ng mababang gastos at mga aplikasyon ng bypass.Ang kanilang simpleng istraktura ng disc ay ginagawang madali silang makilala at angkop para sa mga disenyo ng circuit ng hole.Hindi tulad ng mga MLCC, na na-optimize para sa mga compact na layout ng SMD, ang mga ceramic disc capacitor ay humahawak ng mas mataas na boltahe at nagbibigay ng matatag na pagganap sa mga pangkalahatang layunin na circuit.Nananatili silang isang tanyag na pagpipilian para sa mga suplay ng kuryente, elektronikong consumer, at pangunahing mga aplikasyon ng tiyempo dahil sa kanilang tibay at kakayahang magamit.

Feedthrough ceramic capacitor (FCC)

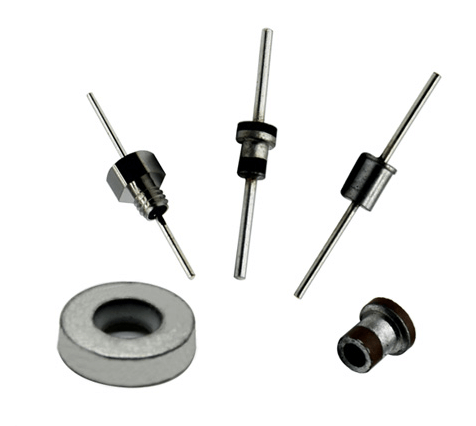

Larawan 5. Feedthrough ceramic capacitor

Ang mga feedthrough ceramic capacitor (FCC) ay mga dalubhasang sangkap na idinisenyo upang i-filter ang ingay na may mataas na dalas habang ang mga signal ay dumadaan sa isang grounded barrier.Ang kanilang natatanging istraktura ng feedthrough ay nagbibigay ng mahusay na pagsugpo sa EMI/RFI kumpara sa mga karaniwang ceramic capacitor.Ang mga FCC ay karaniwang ginagamit sa mga kagamitan sa komunikasyon, mga circuit ng RF, mga panel ng kalasag, at mga sensitibong elektronikong sistema na nangangailangan ng malakas na pag -filter ng ingay.Hindi tulad ng mga MLCC at ceramic disc capacitor, ang mga FCC ay partikular na inhinyero para sa paghihiwalay ng ingay sa halip na pangkalahatang kapasidad ng circuit.

Ceramic Power Capacitor (CPC)

Larawan 6. Ceramic Power Capacitor

Ang mga ceramic power capacitor (CPC), na kilala rin bilang mga capacitor ng doorknob, ay mga high-voltage ceramic capacitor na itinayo para sa RF power, pulse circuit, at pang-industriya na aplikasyon.Ang kanilang makapal na ceramic dielectric at matatag na metal na pabahay ay nagpapahintulot sa kanila na makatiis ng napakataas na boltahe at mataas na kasalukuyang mga kondisyon.Kumpara sa mga uri ng MLCC at ceramic disc, nag -aalok ang mga CPC ng higit na higit na paghawak ng kuryente ngunit dumating sa mas malaking pisikal na sukat.Ang mga capacitor na ito ay karaniwang ginagamit sa mga nagpapadala ng radyo, mga bangko ng kapasitor, mga suplay ng kuryente na may mataas na boltahe, at iba pang mga aplikasyon na nangangailangan ng maximum na katatagan ng enerhiya at tibay.

Mga ceramic capacitor code at conversion ng halaga

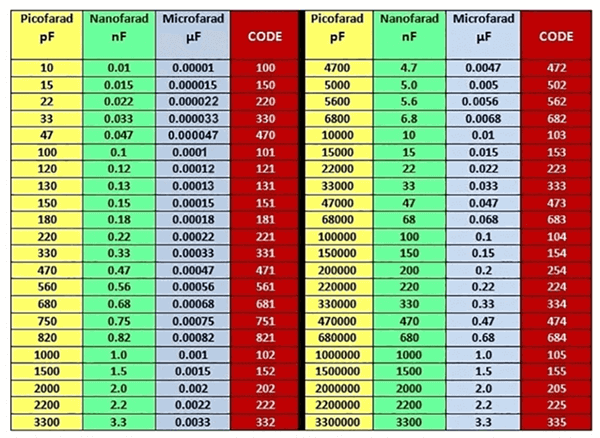

Larawan 7. Halaga ng Ceramic Capacitor at Chart ng Pagbabago ng Code

Ang figure sa itaas ay nagpapakita ng isang tsart ng conversion para sa mga halaga ng ceramic capacitor, listahan ng kapasidad sa Picofarads (PF), nanofarads (NF), at microfarads (µF) kasama ang kanilang kaukulang 3-digit na mga code ng kapasitor.

Mga kadahilanan ng pagganap ng ceramic capacitor

Maraming mga kondisyon ng operating ang maaaring maka-impluwensya sa aktwal na kapasidad, katatagan, at pangmatagalang pagiging maaasahan ng mga ceramic capacitor.Ang pag -unawa sa mga salik na ito ay tumutulong na matiyak ang wastong pagpili ng sangkap at mas mahusay na pagganap ng circuit.

Temperatura

Ang mga pagbabago sa temperatura ay may malakas na epekto sa mga dielectric ng klase II tulad ng X5R at X7R, na nagiging sanhi ng kapansin -pansin na pagkakaiba -iba ng kapasidad sa kanilang saklaw ng operating.Sa kaibahan, ang mga dielectric ng klase tulad ng NP0/C0G ay nananatiling matatag at mapanatili ang kanilang kapasidad kahit na sa ilalim ng malawak na paglilipat ng temperatura.

DC bias effect

Kapag ang isang ceramic capacitor ay nagpapatakbo malapit sa na -rate na boltahe, maaaring bumaba ang kapasidad nito.Ang epekto na ito ay pinaka-karaniwan sa mga high-K dielectrics tulad ng X5R at X7R, kung saan ang paglalapat ng isang mas mataas na boltahe ng DC ay maaaring mabawasan ang magagamit na kapasidad.

Kadalasan

Sa mas mataas na mga frequency, tumataas ang mga pagkalugi ng dielectric, na nagiging sanhi ng isang pagbagsak sa epektibong kapasidad.Ginagawa nitong dalas ang pag-uugali ng isang mahalagang pagsasaalang-alang para sa mga circuit ng RF, high-speed digital system, at paglipat ng mga suplay ng kuryente.

Pagtanda

Ang Class II ceramic capacitor ay natural na nawalan ng kapasidad sa paglipas ng panahon sa isang mahuhulaan, pattern ng logarithmic, karaniwang 1-7% bawat dekada ng oras.Ang mga capacitor ng Class I ay hindi nagpapakita ng pag -iipon na epekto na ito.

Mekanikal na stress

Ang mga multilayer ceramic capacitor (MLCC) ay madaling kapitan ng flex cracking na sanhi ng baluktot ng PCB, panginginig ng boses, o hindi wastong pag -mount.Ang mga bitak na ito ay maaaring humantong sa pagkawala ng pagganap o kumpletong kabiguan.

Kahalumigmigan at mga kondisyon sa kapaligiran

Ang mataas na kahalumigmigan o pagkakalantad sa mga malupit na kapaligiran ay maaaring bawasan ang paglaban sa pagkakabukod at dagdagan ang pagtagas kasalukuyang, pagbabawas ng pangkalahatang pagiging maaasahan.Ang wastong patong o encapsulation ay nakakatulong na mapagaan ang mga panganib na ito.

Ceramic kumpara sa Electrolytic kumpara sa Tantalum

Ang mga ceramic, electrolytic, at tantalum capacitor ay naiiba ang kumikilos sa mga circuit.Inihahambing ng talahanayan sa ibaba ang kanilang mga pangunahing pagkakaiba.

Aspeto	Ceramic Kapasitor	Electrolytic Kapasitor	Tantalum capacitor
Dielectric Materyal	Ceramic mga layer	Aluminyo Oxide + Electrolyte	Tantalum Pentoxide + Electrolyte
Polarity	Hindi polar	Polarized	Polarized
Kapasidad Saklaw	Napaka Maliit hanggang daluyan (1 PF -100 µF)	Mataas (1 µF -10,000 µF)	Katamtaman (0.1 µF -1,000 µF)
Boltahe Rating	Malawak Saklaw (6.3V - 3KV)	Katamtaman (6.3V - 450V)	Mas mababa hanggang medium (2.5v - 50v)
Esr (Katumbas na paglaban sa serye)	Napaka mababang esr	Mataas Esr	Mababa sa medium ESR
ESL (Katumbas na serye ng inductance)	Napaka Mababang ESL	Katamtaman ESL	Mababa ESL
Kadalasan Pagganap	Mahusay para sa mataas na dalas	Mahina para sa mataas na dalas	Mabuti para sa kalagitnaan ng dalas
Katatagan	Klase Ako: napaka -matatag;Klase II: Katamtaman	Hindi matatag sa temperatura	Matatag Kumpara sa electrolytic
DC Epekto ng bias	Kapansin -pansin sa x5r/x7r	Minimal	Minimal
Pagtanda Pag -uugali	Klase Ang II ay nawalan ng kapasidad sa paglipas ng panahon	Degrades Unti -unting gamit	Napaka matatag na pagtanda
Leakage Kasalukuyan	Napaka mababa	Mataas	Mababa
Ripple Kasalukuyang paghawak	Mabuti	Napaka Mabuti para sa malaking ripple	Katamtaman
Pisikal Laki	Napaka Maliit na mga pakete ng MLCC	Mas malaki laki	Maliit at compact
Pagkabigo Mode	Bitak Dahil sa flex stress	Dry-out, Dagdagan ang ESR	Maaari Nabigo ang maikli kung labis na labis

Mga kalamangan at kawalan ng mga ceramic capacitor

Kalamangan

• Napakababang ESR at ESL

• Napakahusay na mga katangian ng mataas na dalas

• Malawak na saklaw ng boltahe (6.3V - 3KV)

• Mga laki ng MLCC para sa paggamit ng SMD

• abot -kayang at malawak na magagamit

• Mahabang buhay ng serbisyo na may mataas na pagiging maaasahan

Mga Kakulangan

• Ang mga capacitance derates sa ilalim ng DC bias

• Pag -iipon sa mga dielectric ng klase II

• Mekanikal na pag -crack dahil sa stress o flex

• Limitadong kapasidad kumpara sa electrolytics

Mga aplikasyon para sa mga ceramic capacitor

Ang mga ceramic capacitor ay ginagamit sa halos lahat ng mga modernong electronics dahil sa kanilang kakayahang magamit at pagganap.

Decoupling at bypass

Ang mga ceramic capacitor ay karaniwang inilalagay malapit sa ICS upang mabawasan ang ingay ng elektrikal.Tumutulong sila na mapanatili ang isang matatag na boltahe sa pamamagitan ng pag -filter ng biglaang pagbabagu -bago sa mga linya ng kuryente.Tinitiyak nito ang matatag na operasyon ng mga sangkap ng digital at analog.

Pag -filter ng Power Supply

Ang mga capacitor na ito ay nagbibigay ng mataas na dalas na pag-filter sa paglipat ng mga suplay ng kuryente at regulators.Inalis nila ang hindi ginustong ripple at ingay ng elektrikal mula sa boltahe ng output.Nagreresulta ito sa mas malinis at mas matatag na paghahatid ng kuryente sa mga sensitibong circuit.

RF at mga circuit ng komunikasyon

Ang mga ceramic capacitor ay ginagamit sa mga RF circuit para sa pag -tune at tumpak na pag -filter.Sinusuportahan nila ang pagtutugma ng impedance upang matiyak ang maximum na paglipat ng signal sa pagitan ng mga sangkap.Ang kanilang mababang pagkalugi ay ginagawang angkop sa kanila para sa mga sistema ng komunikasyon na may mataas na dalas.

Timing at Oscillator Circuits

Nag-aalok ang Class I ceramic capacitor ng mahusay na katatagan para sa mga pag-andar na may kaugnayan sa tiyempo.Pinapanatili nila ang pare -pareho na kapasidad sa temperatura at oras.Ginagawa nitong mainam ang mga ito para sa mga oscillator, orasan, at mga circuit control circuit.

Automotive Electronics

Ang mga MLCC ay malawakang ginagamit sa mga sistema ng automotiko dahil maaari nilang tiisin ang mataas na temperatura at malupit na kapaligiran.Nakatiis sila ng panginginig ng boses, pagkabigla, at mekanikal na stress na matatagpuan sa mga sasakyan.Ang mga katangiang ito ay ginagawang maaasahan sa kanila para sa mga ECU, sensor, at mga kontrol sa mga module.

Kagamitan sa Pang -industriya

Ang mga ceramic capacitor ay ginagamit sa mga drive ng motor, mga sistema ng automation, at mga kontrol sa industriya.Sinusuportahan nila ang matatag na pagganap sa mga kapaligiran na may mga pagkakaiba -iba ng ingay at temperatura.Ang kanilang tibay ay ginagawang angkop sa kanila para sa pangmatagalang operasyon sa industriya.

Konklusyon

Ang mga ceramic capacitor ay tumutulong na patatagin ang boltahe, mga signal ng filter, at gumana nang maayos sa mataas na frequency sa maraming mga elektronikong sistema.Pinapayagan sila ng kanilang disenyo at materyal na magamit sa lahat mula sa mga maliliit na gadget hanggang sa kagamitan sa automotiko at pang -industriya.Ang mga kadahilanan tulad ng temperatura, bias ng DC, dalas, pag -iipon, at kapaligiran ay nakakaapekto kung gaano kahusay ang kanilang ginagawa.Sa kanilang maliit na sukat, mababang gastos, at malakas na pagiging maaasahan, ang mga ceramic capacitor ay nananatiling isa sa mga pinaka -malawak na ginagamit na sangkap sa electronics.
