Magsimula sa mga proyekto ng STM32G030F6P6 Microcontroller

Nag -aalok ang STM32G030F6P6 microcontroller ng isang kumbinasyon ng pagganap at kakayahang umangkop, na ginagawang angkop para sa isang hanay ng mga aplikasyon.Sa pamamagitan ng isang pagtuon sa bilis at pag -andar, ito ay dinisenyo upang matugunan ang mga hinihingi ng mga modernong naka -embed na system.Ang artikulong ito ay galugarin ang mga tampok nito, pagsasaayos ng PIN, mga modelo ng CAD, at mga pagtutukoy, na nagbibigay sa iyo ng isang kumpletong pangkalahatang -ideya ng kung ano ang maaaring mag -alok ng microcontroller na ito.

Catalog

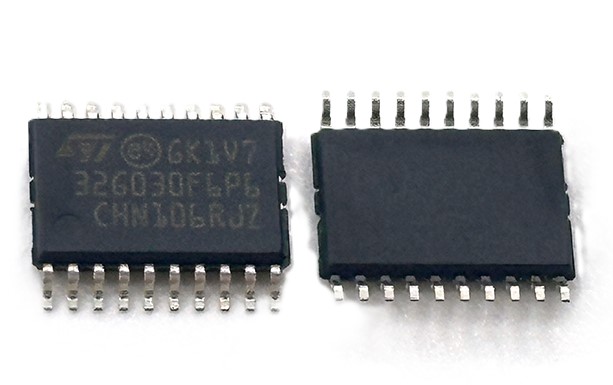

STM32G030F6P6 Pangkalahatang -ideya ng Microcontroller

Ang STM32G030F6P6 Ang Microcontroller ay nilikha upang maihatid ang pagganap at pagiging maaasahan para sa iba't ibang mga aplikasyon.Gumagamit ito ng isang ARM® Cortex®-M0+ 32-bit RISC processor na tumatakbo sa bilis ng hanggang sa 64 MHz, ginagawa itong tumutugon at mahusay para sa mga gawain sa mga elektronikong consumer, kagamitan sa industriya, at mga kasangkapan.

Ang naka -embed na pag -setup ng memorya nito ay may kasamang 8 kbytes ng SRAM at hanggang sa 64 kbytes ng memorya ng flash, tinitiyak ang maayos na pagganap at maraming imbakan para sa mga programa.Sa built-in na proteksyon ng memorya, ang iyong data at system ay mananatiling ligtas sa panahon ng operasyon.

Nagtatampok ang microcontroller ng isang maraming nalalaman na hanay ng mga peripheral, kabilang ang mga interface ng komunikasyon tulad ng I2C, SPI/I2S, at Usart, kasama ang mga functional na tool tulad ng isang real-time na orasan, advanced na mga timer ng PWM, at mga timer ng pangkalahatang layunin.Pinapayagan ng mga tampok na ito ang STM32G030F6P6 na umangkop sa iba't ibang mga kinakailangan sa proyekto, mula sa mga matalinong gadget hanggang sa mga sistema ng kontrol sa industriya.

Dinisenyo gamit ang isang maalalahanin na balanse ng bilis, pag -andar, at kakayahang umangkop, ang microcontroller na ito ay isang mainam na pagpipilian para sa isang hanay ng mga naka -embed na proyekto ng system.Ang mga tampok nito ay ginagawang madali upang maisama sa iyong mga disenyo habang nagbibigay ng maaasahan at pare -pareho na pagganap.

STM32G030F6P6 PIN Pag -configure

STM32G030F6P6 CAD Model

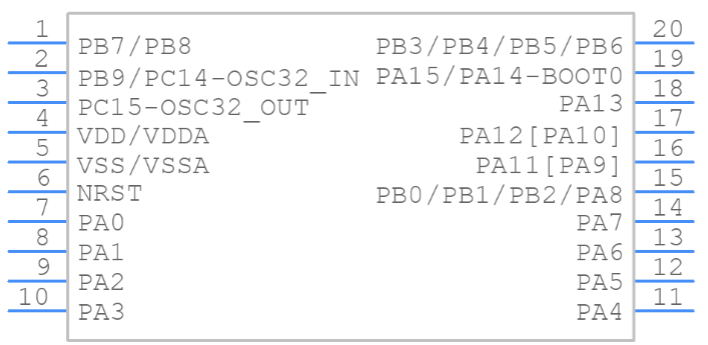

Simbolo ng STM32G030F6P6

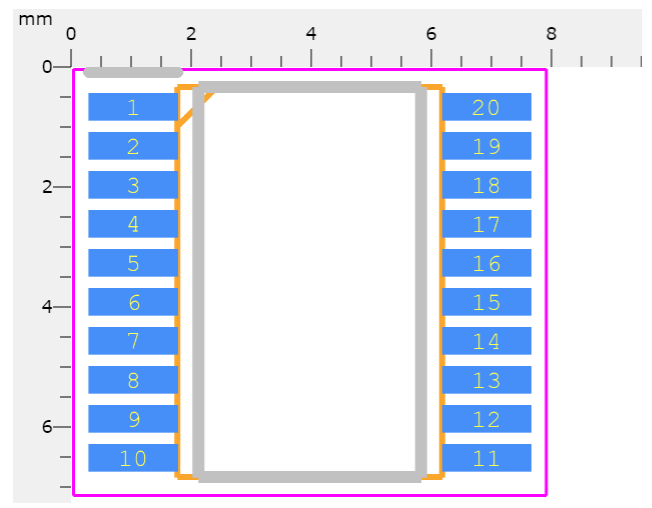

STM32G030F6P6 Footprint

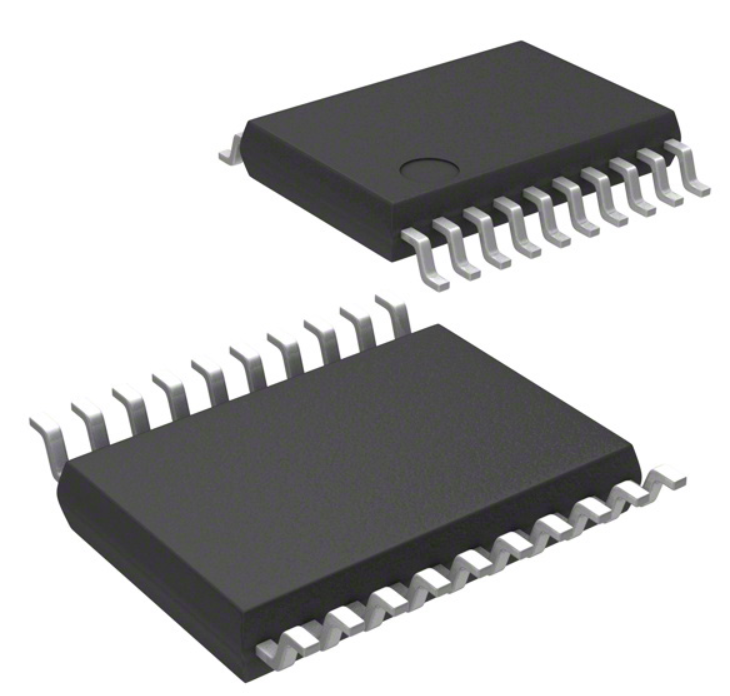

STM32G030F6P6 3D Model

Mga pangunahing tampok ng STM32G030F6P6

Mga timer para sa maraming nalalaman application

Ang STM32G030F6P6 ay may kasamang 8 mga timer na idinisenyo upang hawakan ang iba't ibang mga gawain na may katumpakan.Kabilang sa mga ito ay 4 na pangkalahatang layunin na 16-bit timers na nag-aalok ng kakayahang umangkop para sa iba't ibang mga kinakailangan sa kontrol at tiyempo.Bilang karagdagan, mayroong isang 16-bit timer na naayon para sa Advanced Motor Control at 2 Watchdog Timers na matiyak na ligtas ang iyong system sa pamamagitan ng pag-reset sa kaso ng hindi inaasahang mga kaganapan.Ang pagsasama ng isang systick timer ay karagdagang sumusuporta sa tumpak na pagsubaybay sa oras para sa mga operasyon ng system.

Real-time na orasan na may alarma

Ang isang built-in na kalendaryo real-time na orasan (RTC) ay magagamit, kumpleto sa isang function ng alarma.Ang tampok na ito ay tumutulong sa iyo na subaybayan ang oras at magtakda ng mga alerto para sa mga tukoy na kaganapan, na kung saan ay kapaki -pakinabang lalo na sa mga aplikasyon kung saan kasangkot ang pag -iskedyul at pag -iskedyul.Ang paulit-ulit na tampok na standby wakeup ay nagbibigay-daan sa system na mapanatili ang kapangyarihan habang pinapanatili ang pag-andar na batay sa oras.

Ecopack 2 sumusunod na packaging

Ang STM32G030F6P6 ay gumagamit ng ECOPACK 2 na sumusunod na packaging, na nakahanay sa mga kasanayan sa pagmamanupaktura sa kapaligiran.Tinitiyak nito na ang aparato ay nakakatugon sa mga pamantayan sa industriya habang dinisenyo na may pagpapanatili sa isip.

STM32G030F6P6 Mga pagtutukoy

Mga teknikal na pagtutukoy, tampok, katangian, at mga sangkap na may maihahambing na mga pagtutukoy ng stmicroelectronics STM32G030F6P6.

I -type	Parameter
Oras ng tingga ng pabrika	12 linggo
Uri ng pag -mount	Surface Mount
Package / Kaso	20-tssop (0.173, 4.40mm lapad)
Surface Mount	Oo
Data Converters	A/D 13X12B
Bilang ng I/OS	18
Temperatura ng pagpapatakbo	-40 ° C ~ 85 ° C TA
Packaging	Tray
Serye	STM32G0
Bahagi ng Bahagi	Aktibo
Antas ng Sensitivity ng kahalumigmigan (MSL)	3 (168 oras)
Bilang ng mga pagtatapos	20
Posisyon ng terminal	Dual
Form ng terminal	Gull Wing
Supply boltahe	3v
Terminal pitch	0.65mm
Abutin ang Code ng Pagsunod	Sumunod
Supply Voltage - Max (VSUP)	3.6v
Supply Voltage - Min (VSUP)	2v
Uri ng Oscillator	Panloob
Bilis	64MHz
Laki ng RAM	8k x 8
Boltahe - Supply (VCC/VDD)	2V ~ 3.6V
UPS/UCS/Peripheral ICS Type	Microcontroller, risc
Pangunahing processor	ARM® Cortex®-M0+
Peripheral	DMA, I2S, POR, PWM, WDT
Dalas ng orasan	48MHz
Uri ng memorya ng programa	Flash
Laki ng pangunahing	32-bit
Laki ng memorya ng programa	32kb 32k x 8
Pagkakakonekta	I2C, Irda, Linbus, SPI, UART/Usart
Bit size	32
May ADC	Oo
DMA Channels	Oo
Mga channel ng PWM	Oo
Haba	6.5mm
Lapad	4.4mm

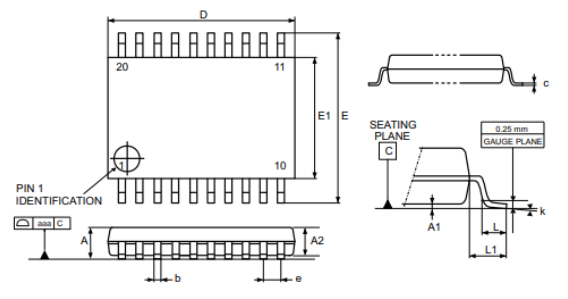

STM32G030F6P6 Package

Datasheet PDF

STM32G030F6P6 Datasheet:

STM32G030F6P6.PDF
