Mga konektor ng hibla-optic: SC kumpara sa LC

Ang mga konektor ng hibla ng hibla ay nagpapanatili ng mga magaan na signal na dumadaloy nang maayos sa pamamagitan ng mga cable sa pamamagitan ng pagsali sa mga hibla na may kawastuhan.Sa artikulong ito, malalaman mo kung ano ang ginagawa ng mga konektor, ang mga bahagi na gumagawa ng mga ito, at kung paano ihahambing ang mga konektor ng SC at LC sa istraktura, laki, at paggamit.Makikita mo rin ang kanilang mga aplikasyon, pakinabang, kawalan, at kung paano pumili ng tama para sa iyong pag -setup.

Catalog

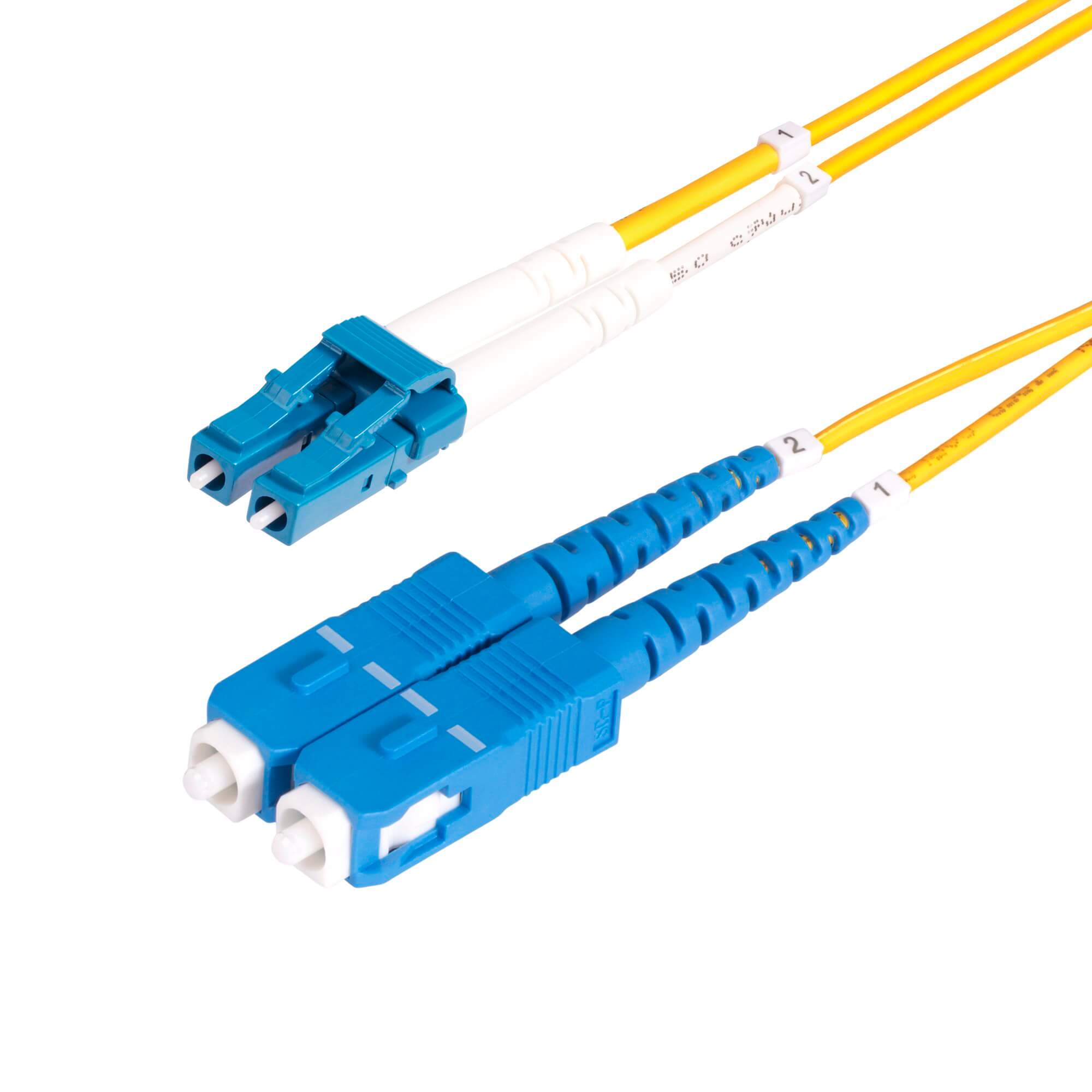

Larawan 1. LC at SC Fiber Connectors

Pangkalahatang -ideya ng Fiber Optic Connectors

Ang mga konektor ng optic na hibla ay mga aparato na ginamit upang sumali sa dalawang optical fibers o kumonekta ng isang hibla sa kagamitan sa network, tinitiyak na ang mga light signal ay dumadaan sa kaunting pagkawala.Ang kanilang papel ay upang panatilihing matatag at tumpak na nakahanay ang hibla upang ang ilaw ay patuloy na maayos mula sa isang hibla hanggang sa isa pa.

Ang pagganap ng isang konektor ay nakasalalay sa kung gaano kahusay na kinokontrol ang pagkakahanay at pakikipag -ugnay sa pagitan ng mga cores ng hibla.Kahit na ang isang maliit na misalignment o agwat ay maaaring maging sanhi ng pagkawala ng pagpasok (isang pagbagsak sa ipinadala na ilaw) o dagdagan ang pagkawala ng pagbabalik (ang ilaw ay sumasalamin pabalik sa hibla).Upang mabawasan ang mga epektong ito, ang mga disenyo ng konektor ay sumusunod sa mahigpit na mga pamantayan sa industriya na tumutukoy sa mga sukat, pagpapaubaya, at kalidad ng ibabaw.

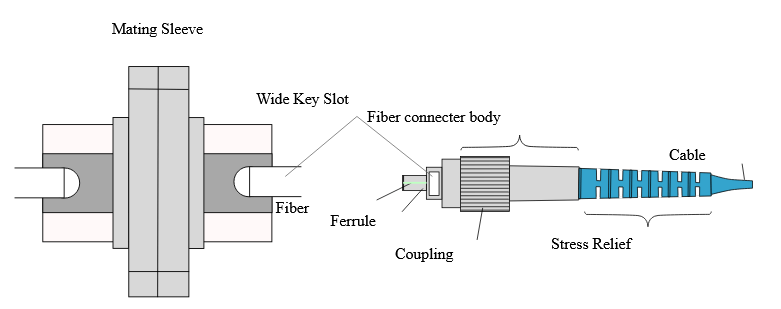

Larawan 2. Istraktura ng isang fiber optic connector

Mga konektor ng SC at LC

Ang mga konektor ng SC at LC ay dalawa sa mga pinaka -malawak na pinagtibay na mga uri sa mga sistema ng komunikasyon ng fiber optic.Habang ang dalawa ay dinisenyo upang ihanay ang mga hibla at mabawasan ang pagkawala ng signal, naiiba sila sa laki, disenyo, at tibay, na nakakaimpluwensya kung saan ang bawat uri ay pinaka -epektibo.

Konektor ng SC

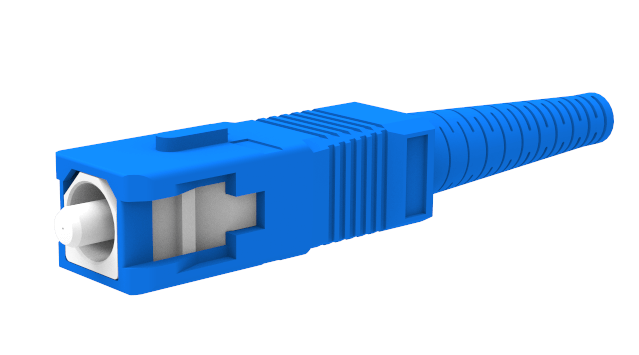

Larawan 3. SC Connector

Ang konektor ng SC, o karaniwang konektor, ay ipinakilala ng NTT noong kalagitnaan ng 1980s at naging isa sa mga unang konektor ng optic na hibla upang makakuha ng malawakang paggamit.Kilala rin bilang konektor ng tagasuskribi o konektor ng stick-and-click, mayroon itong isang hugis-parihaba na profile at kinikilala para sa prangka nitong disenyo.Isinasama nito ang isang 2.5 mm ceramic ferrule na nagsisiguro ng tumpak na pagkakahanay ng hibla, na suportado ng isang mekanismo ng pagtugmang push-pull na nagbibigay-daan sa simpleng pagpasok at pag-alis.Ang konektor ay maaaring makatiis ng hanggang sa 1000 mga siklo ng pag -aasawa, na ginagawang angkop para sa mga aplikasyon na nangangailangan ng madalas na paghawak.Ang pagkawala ng pagpasok nito ay karaniwang saklaw mula sa 0.25 hanggang 0.5 dB, na nagbibigay -daan upang maisagawa ang maaasahan sa parehong mga sistema ng telecommunication at data ng komunikasyon.

Konektor ng LC

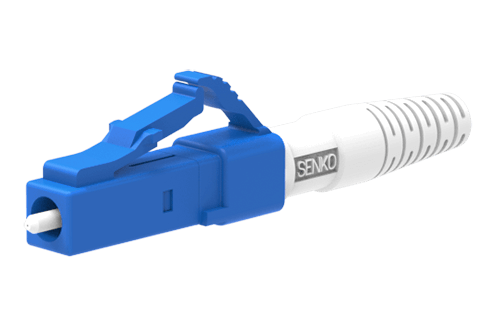

Larawan 4. LC Connector

Ang konektor ng LC, o Lucent Connector, ay ipinakilala noong unang bahagi ng 2000s ng Lucent Technologies upang matugunan ang pangangailangan para sa higit pang mga compact na koneksyon sa hibla sa mga high-density na kapaligiran.Ang pinaka -kilalang tampok nito ay isang 1.25 mm ceramic ferrule, kalahati ng laki ng SC ferrule, na nagbibigay -daan para sa higit na density ng port sa mga patch panel at kagamitan.Sa halip na isang push-pull latch, gumagamit ito ng isang latch locking system na hawak nang ligtas ang koneksyon.Sinusuportahan ng konektor ng LC hanggang sa 500 mga siklo ng pag -aasawa, na mas mababa kaysa sa SC, ngunit nakamit nito ang parehong saklaw ng pagkawala ng pagpasok ng 0.25 hanggang 0.5 dB.Ang compact na laki at maaasahang pagganap ay ginagawang partikular na angkop para sa masikip na pag -install tulad ng mga sentro ng data at mga rack ng telecommunication kung saan ang kahusayan sa espasyo ay isang priyoridad.

Ang parehong mga konektor ng SC at LC ay nagbibigay ng katulad na optical na pagganap sa mga tuntunin ng pagkawala ng pagpasok.Gayunpaman, ang kanilang mga pagkakaiba ay tumutukoy sa kanilang mga praktikal na tungkulin.Ang konektor ng SC ay mas malaki, mas matibay, at ginustong para sa paggamit ng pangkalahatang layunin kung saan ang puwang ay hindi isang pagpilit.Sa kaibahan, ang konektor ng LC ay mas maliit, na idinisenyo para sa mga pagsasaayos ng high-density, at pinapaboran sa mga modernong kapaligiran sa network kung saan ang pag-maximize ng puwang ay isang kritikal na kinakailangan.

Mga aplikasyon ng mga konektor ng SC at LC

Mga aplikasyon ng konektor ng SC

• Mga Datacom at Telecom Networks

• Mga sistema ng telebisyon sa Internet at cable

• Mga convert ng media para sa pag -uugnay ng iba't ibang mga uri ng network

• Passive optical network tulad ng FTTX at EPON

• Mga koneksyon sa pangkalahatang layunin sa mga PC, Wi-Fi router, at gaming console

• Optical na mga frame ng pamamahagi at mga cabinets ng networking networking

• Pag-install ng Fiber-to-the-home (FTTH)

• Mga Long-Haul Systems at WDM Networks Gamit ang SC/APC para sa mababang likod na pagmuni-muni

• Mga Hybrid Adapter Systems para sa pag -convert sa pagitan ng SC at iba pang mga uri ng konektor

Mga aplikasyon ng konektor ng LC

• Mga panel ng high-density patch at mga sentro ng data

• Kagamitan sa telecommunication

• SFP, SFP+, QSFP+, at QSFP28 transceiver

• Mga pag-install sa likod ng pader (BTW) kung saan limitado ang puwang

• Mga koneksyon sa duplex sa mga lans ng negosyo at mga backbones ng campus

• Cloud at malakihang mga imprastraktura ng sentro ng data

• Mga sistemang pang -industriya at medikal na nangangailangan ng compact at maaasahang mga link sa hibla

• Ang mga konektor ng Polarity-Mapabago na LC sa mga kumplikadong sistema ng cabling ng hibla

Teknikal na paghahambing ng mga konektor ng SC at LC

Tampok	SC Konektor	LC Konektor
Laki ng Ferrule	2.5 mm ceramic	1.25 mm ceramic
Mekanismo ng pagkabit	Push-pull latch	Latch locking
Tibay (mga siklo ng pag -ikot)	Sa paligid ng 1000 o higit pa	Sa paligid ng 500 hanggang 1000 (karaniwang 500)
Gastos (kamag -anak)	Mas mababa, mas mabisa	Mas mataas dahil sa tumpak na pagmamanupaktura
Pagkawala ng insertion	Karaniwan ≤ 0.3 dB, madalas sa saklaw ng 0.25-0.5 dB	Karaniwan ≤ 0.3 dB, madalas sa saklaw ng 0.25-0.5 dB
Pagbabalik sa Pagganap / Pagganap ng Pagninilay	UPC Mga Bersyon ≥ 50 dB, mga bersyon ng APC ≥ 60 dB	UPC Mga Bersyon ≥ 50 dB, mga bersyon ng APC ≥ 60 dB
Pamantayan sa IEC / Interface	IEC 61754-20	IEC 61754-4
Karaniwang kaso ng aplikasyon / paggamit	Mga PC, Router, Legacy Systems, Fiber-to-the-home, Telecom Distribution at Central Office Systems	High-Density Telecom, Data Center, SFP/SFP+ at mga transceiver ng QSFP, compact racks at limitadong puwang na kapaligiran
Mga kadahilanan sa kapaligiran / pisikal	Ang mas malaking pabahay ay ginagawang mas matatag hinihingi na mga kondisyon	Mas maliit at mas pinong, ngunit nagbibigay -daan sa marami mas mataas na density ng port
Trend / Market Adoption	Karaniwan pa rin sa mga network ng legacy at ilan Mga Sistema ng Telecom	Madalas ang pamantayan sa modernong data mga sentro at bagong pag -install

Mga kalamangan at kawalan ng mga konektor ng SC at LC

Uri ng konektor	Kalamangan	Mga Kakulangan
Konektor ng SC	Simpleng disenyo at madaling gamitin	Ang mas malaking ferrule (2.5 mm) ay nangangailangan ng mas maraming puwang
	Matibay na may hanggang sa 1000 mga siklo ng pag -aasawa	Hindi angkop para sa mga high-density na kapaligiran
	Gastos-epektibo dahil sa mature na teknolohiya	Bulkier kumpara sa mga konektor ng LC
	Matatag na pagganap na may mababang pagkawala ng pagpasok	Ang tab na push-pull ay maaaring mag-disconnect kung hindi ligtas
	Malawak na katugma sa mga umiiral na mga sistema
	Ginawa ng mga plastik na engineering na lumalaban oksihenasyon at init
	Mabilis, mekanismo ng tool-free push-pull para sa Mga koneksyon
	Katugma sa solong-mode at multimode mga hibla
	Nagbibigay ng mababang pagkawala ng pagpasok at mataas na pagbabalik pagkawala
	Karaniwan sa ftth, catv, at optical Mga frame ng pamamahagi
Konektor ng LC	Ang laki ng compact na may 1.25 mm ferrule ay nakakatipid Space	Mas mataas na gastos dahil sa compact na disenyo
	Sinusuportahan ang mataas na density ng port sa mga sentro ng data at telecom	Mas maikli ang habang buhay na halos 500 mga siklo ng pag -aasawa
	Pinipigilan ang secure na mekanismo ng latch Mga pagkakakonekta	Mas pinong at nangangailangan ng maingat na paghawak
	Malakas na pagganap sa solong-mode, mga link na pangmatagalan	Maaaring maging mas mahirap hawakan sa masikip na mga puwang
	Pamantayan para sa SFP, SFP+, QSFP+ at QSFP28 Mga module	Maaaring mangailangan ng mga tool para sa pag -alis sa siksik mga panel
	Magagamit sa duplex o simplex, na may clip Pagbabago
	Gumagana sa parehong solong-mode at multimode mga hibla
	Ang laki ng compact na perpekto para sa mga backbones ng LAN at Mga sentro ng data ng ulap
	Ginamit sa mga sistemang pang -industriya at medikal kung saan Limitado ang puwang
	Magagamit ang mga bersyon ng APC para sa mababang pagmuni-muni Optical Systems

Pagpili sa pagitan ng LC at SC

Ang pagpili ng isang fiber optic connector ay nakasalalay sa mga kinakailangan ng network at sa kapaligiran kung saan gagamitin ito.Ang mga konektor ng LC ay karaniwang ginustong sa mga pag-install ng high-density tulad ng mga sentro ng data o mga rack ng telecom, kung saan mahalaga ang pag-save ng puwang.Ang mga ito rin ang pamantayan para sa mga transceiver ng SFP at SFP+ at malawakang ginagamit sa mga solong-mode na mga sistema ng hibla na nangangailangan ng mababang pagkawala ng signal sa mga malalayong distansya.

• Mga Konektor ng LC-Pinakamahusay na angkop para sa mga compact, high-density na kapaligiran at mga long-distance na mga link na single

• Mga konektor ng SC-praktikal para sa mga pangkalahatang-layunin na network, na nag-aalok ng tibay at pagiging epektibo

Ang mga konektor ng SC ay madalas na ginagamit sa mga bahay, tanggapan, at mas maliit na mga network, lalo na kung saan ang puwang ay hindi isang pangunahing pag -aalala.Sa mga system na gumagamit ng parehong uri, ang mga adaptor ay magagamit upang mai -convert sa pagitan ng mga interface ng SC at LC, tinitiyak ang pagiging tugma sa iba't ibang mga pag -setup.

Konklusyon

Ang parehong mga konektor ng SC at LC ay nag -aalok ng malakas na pagganap, ngunit ang pinakamahusay na pagpipilian ay nakasalalay sa iyong mga pangangailangan.Kung nais mo ng isang bagay na matibay, friendly na gastos, at huwag mag-alala tungkol sa puwang, ang mga konektor ng SC ay isang mahusay na pagpipilian.Kung nagtatrabaho ka sa mga sentro ng data o mga compact na telecom racks, ang mga konektor ng LC ay mas mahusay na magkasya dahil makatipid sila ng puwang at pinapayagan ang higit pang mga koneksyon sa isang maliit na lugar.Parehong nagbibigay ng mababang pagkawala ng signal at mahusay na katatagan, kaya bumaba ito sa laki, density, at tibay.Sa pamamagitan ng pag -alam kung saan pinakamahusay na gumagana ang bawat uri, maaari mong piliin ang konektor na ginagawang mahusay at maaasahan ang iyong pag -setup ng network.
