Ipinaliwanag ang mga pagkakaiba sa pagitan ng LM358 at LM393

Ang LM358 at LM393 ay malawakang ginagamit na integrated circuit na nagsisilbi ng iba't ibang mga layunin sa electronics.Ang LM358 ay isang dalawahang pagpapatakbo ng amplifier para sa pagpapalakas at pagproseso ng mga signal, habang ang LM393 ay isang dalawahang paghahambing na idinisenyo para sa paghahambing ng mga boltahe at pagmamaneho ng mga panlabas na naglo -load.Ang artikulong ito ay galugarin ang kanilang mga tampok, pagtutukoy, at mga aplikasyon upang matulungan kang maunawaan ang kanilang mga tungkulin at piliin ang tama para sa iyong mga pangangailangan.

Catalog

Panimula sa LM358 at LM393 ICS

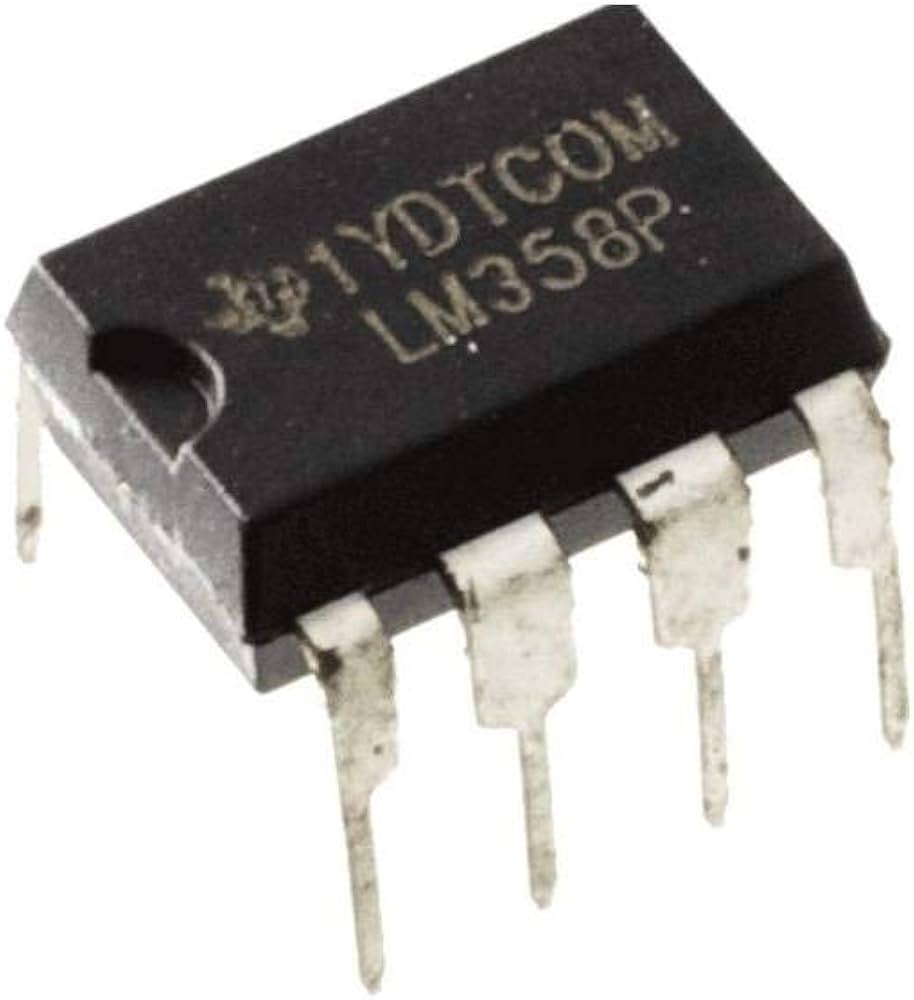

Pangkalahatang -ideya ng LM358 IC

Ang LM358 ay isang maraming nalalaman integrated circuit na may dalawang pagpapatakbo amplifier (op-amps) na maaaring tumakbo sa isang solong mapagkukunan ng kuryente.Ito ay mahalagang isang scaled-down na bersyon ng LM324 quad op-amp, na kasama ang apat na magkatulad na mga amplifier.Ano ang nakatayo sa LM358 ay ang kakayahang gumana sa isang malawak na hanay ng mga boltahe ng input, na tumutugma sa saklaw ng suplay ng kuryente.

Ang isang kilalang tampok ng IC na ito ay ang napakababang default na input offset boltahe, na kung saan ay 2MV lamang.Nangangahulugan ito na nag -aalok ito ng tumpak na pagganap sa labas ng kahon.Ang pagkonsumo ng kuryente ay mahusay din, na may isang tipikal na kasalukuyang 500UA at isang maximum na 700UA, anuman ang boltahe ng supply.

Ang pagpapahintulot sa temperatura ay isa pang lakas ng LM358.Ito ay gumagana maaasahan sa nakapaligid na temperatura sa pagitan ng 0˚C at 70˚C, na may isang maximum na rating ng temperatura ng kantong na 150˚C, na ginagawang angkop para sa iba't ibang mga kapaligiran.Sa pangkalahatan, ang LM358 ay naghahatid ng maaasahan at pare -pareho na pagganap sa isang compact package.

Pangkalahatang -ideya ng LM393 IC

Ang LM393 ay isang integrated circuit na partikular na idinisenyo para sa paggamit bilang isang boltahe na paghahambing, na nakikilala ito mula sa LM358 na pagpapatakbo ng amplifier.Habang maraming mga op-amps ang maaaring gumana bilang mga comparator, ang LM393 ay nakatayo dahil sa bukas na output ng kolektor nito.Ang tampok na ito ay ginagawang epektibo lalo na para sa mga nag -load ng pagmamaneho, dahil pinapayagan nito ang higit na kakayahang umangkop sa pagkonekta sa mga panlabas na sangkap.

Ang isa sa mga pangunahing kakayahan ng LM393 ay ang kakayahang hawakan ang mga naglo -load ng hanggang sa 50V at 50mA.Ginagawa nitong isang praktikal na pagpipilian para sa pagtatrabaho sa karaniwang mga antas ng lohika ng TTL, MOS, at RTL.Bilang karagdagan, ang output transistor nito ay maaaring mapanatili ang pag -load na nakahiwalay mula sa system ground, na nagdaragdag ng kakayahang umangkop at kaligtasan sa mga aplikasyon nito.Kung naghahanap ka ng isang paghahambing upang mahawakan ang mga naturang gawain, ang LM393 ay isang maaasahan at mahusay na pagpipilian upang isaalang -alang.

Mga detalyadong pagtutukoy ng LM358 at LM393 ICS

Parameter	Pagtukoy
Saklaw ng Operating Boltahe (Single Supply)	2.0 VDC hanggang 36 VDC
Saklaw ng Supply ng Split	± 1.0 VDC hanggang ± 18 VDC
Kasalukuyang pagkonsumo (independiyenteng supply)	0.4 mA
Input bias kasalukuyang	25 Na
Input offset kasalukuyang	5.0 na
INPUT OFFSET boltahe	5.0 mv (maximum)
Pag -input ng karaniwang saklaw ng mode	Umaabot sa antas ng lupa
Pagkakaiba -iba ng saklaw ng boltahe ng input	Katumbas ng boltahe ng supply ng kuryente
Ang pagiging tugma ng boltahe ng output	DTL, ECL, TTL, MOS, at mga antas ng lohika ng CMOS
Mga clamp ng ESD	Kasalukuyan sa mga input para sa pinahusay na tibay
Mga aplikasyon ng automotiko	Prefix "NCV", sumusunod sa AEC - Q100 at mga pamantayan sa PPAP
Pagsunod sa Kapaligiran	PB-free, halogen-free, BFR-free, sumusunod ang ROHS

Mga detalye ng pinout ng LM358 at LM393 ICS

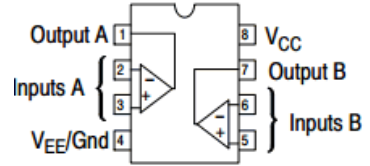

LM358 PIN Configur

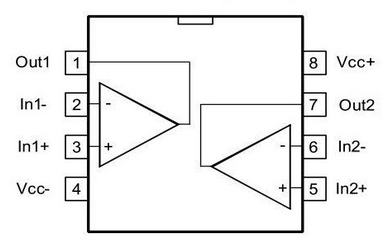

LM393 PIN Pag -configure

PIN function ng LM358 at LM393

Pin Hindi.	Pangalan ng pin	Paglalarawan
1	Output1	Ang output ng op-amp 1
2	Input1-	Ang pag-iikot ng input ng op-amp 1
3	Input1+	Non-inverting input ng op-amp 1
4	Vee, gnd	Ground o negatibong boltahe ng supply
5	Input2+	Non-inverting input ng op-amp 2
6	Input2-	Inverting input ng op-amp 2
7	Output2	Ang output ng op-amp 2
8	VCC	Positibong boltahe ng supply

Ang paghahambing ng mga pangunahing tampok ng LM358 at LM393

Pagtukoy	LM358	LM393
Supply boltahe	32v, +/- 16v	36V, +/- 18V
Pagkakaiba -iba ng boltahe ng input	32v	36V
INPUT OFFSET boltahe	3mv max.	5mv max.
Input bias kasalukuyang	100na max.	250na max.
Pag -input ng karaniwang saklaw ng mode	0v hanggang v+ - 2v	0V hanggang V+ - 1.5V
Malaking kita ng boltahe ng signal	100v/mv typ.	200v/mv typ.
Bandwidth	1MHz	Hindi tinukoy

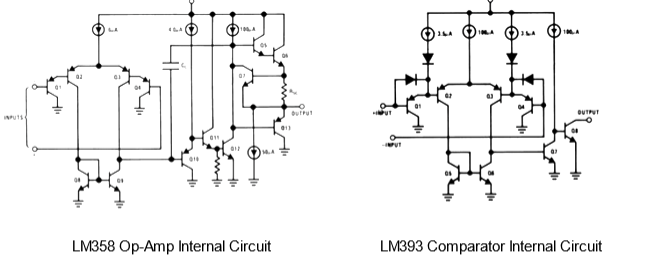

Panloob na paghahambing ng arkitektura ng LM358 at LM393

Kapag una mong tiningnan ang mga panloob na disenyo ng LM358 at LM393, maaaring mukhang katulad sila.Gayunpaman, ang isang mas malapit na pagsusuri ay nagpapakita ng mga pangunahing pagkakaiba na nakahanay sa kanilang mga natatanging paggamit at pagtutukoy.

Ang parehong mga IC ay gumagamit ng mga yugto ng pag-input na kahawig ng "Darlington-konektado" na mga transistor ng PNP, na nagpapahintulot sa kanila na makaramdam ng mga signal na malapit sa lupa.Gayunpaman, naiiba ang kasalukuyang mga antas sa kanilang mga yugto ng pagkakaiba -iba.Ang LM393 ay nagpapatakbo sa isang mas mataas na kasalukuyang, na tumutulong sa pagpapalakas at paglipat ng mga output nang mabilis - isang mahalagang katangian para sa papel nito bilang isang paghahambing.Sa kabilang banda, ang LM358, na idinisenyo bilang isang linear amplifier, ay hindi nangangailangan ng naturang mataas na alon, kaya ang pagkakaiba na ito ay hindi gaanong makabuluhan para sa operasyon nito.

Ang pinaka -kapansin -pansin na pagkakaiba ay sa kanilang mga yugto ng output.Ang LM393 ay may isang mas simpleng disenyo ng output na na -optimize para sa mabilis na paglipat sa pagitan ng mga antas ng boltahe, na nababagay sa pag -andar nito bilang isang paghahambing.Nagbibigay din ang open-collector output nito ng higit na kakayahang umangkop para sa pagkonekta sa mga panlabas na sangkap.Sa kaibahan, ang LM358 ay may isang ganap na linear na yugto ng output, na naghahatid ng isang makinis at tuluy -tuloy na relasyon sa pagitan ng pag -input at output - perpektong para sa mga gawain ng pagpapalakas.Ang mga pagkakaiba sa istruktura na ito ay nagbabalangkas sa mga tiyak na lakas ng bawat IC sa kani -kanilang mga aplikasyon.

Mga aplikasyon ng LM358 at LM393

Mga Application ng LM358

• Mga amplifier ng transducer

Ang LM358 ay mahusay na angkop para sa mga transducer amplifier, kung saan pinoproseso nito ang mga senyas mula sa mga aparato tulad ng mga sensor at binago ang mga ito sa isang magagamit na format.Ang dalawahang pagpapatakbo ng mga amplifier ay pinapayagan itong hawakan nang mahusay ang mga gawaing ito sa maraming mga kapaligiran.

• Maginoo na mga op-amp circuit

Ang IC na ito ay karaniwang ginagamit sa mga pangunahing circuit ng pagpapatakbo ng amplifier, tulad ng pagpapalakas, buffering, o mga signal ng pagproseso.Ang maaasahang pagganap at kakayahang umangkop ay ginagawang isang tanyag na pagpipilian para sa mga aplikasyon ng pangkalahatang layunin.

• Mga integrator, pagkakaiba -iba, tag -init, adders, at mga tagasunod ng boltahe

Sinusuportahan ng LM358 ang iba't ibang mga pag-andar sa pagproseso ng matematika at signal, kabilang ang pagsasama, pagkita ng kaibahan, at pagdaragdag ng mga signal.Maaari rin itong kumilos bilang isang tagasunod ng boltahe, nagpapatatag ng mga antas ng boltahe sa mga circuit.

• Ang mga bloke ng DC ay nakakakuha ng mga digital na multimeter, at mga oscilloscope

Ang kakayahang magbigay ng matatag na pakinabang ng DC ay ginagawang mahalaga sa mga aparato tulad ng mga multimeter at oscilloscope, kung saan kinakailangan ang kawastuhan at pagiging maaasahan para sa pagsukat at pagsusuri ng mga signal.

• Mga paghahambing para sa control at regulasyon ng loop

Ang LM358 ay maaari ring gumana bilang isang paghahambing sa mga sistema ng control control.Tumutulong ito na mapanatili ang matatag na operasyon sa mga aplikasyon na nangangailangan ng tumpak na regulasyon ng kasalukuyang o boltahe.

Mga Application ng LM393

• Mga Circuit ng Paghahambing ng Boltahe

Ang LM393 ay partikular na idinisenyo para sa paghahambing ng boltahe.Inihahambing nito ang dalawang mga boltahe ng pag -input at naghahatid ng isang malinaw na signal ng output, na ginagawang perpekto para sa mga gawain ng katumpakan.

• Mga relay sa pagmamaneho, lampara, at motor

Sa bukas na output ng kolektor nito, ang LM393 ay maaaring makontrol ang mga panlabas na aparato tulad ng mga relay, lamp, at motor, na nagbibigay ng mahusay na mga kakayahan sa pagmamaneho sa iba't ibang mga aplikasyon.

• Zero crossing detector

Ang IC na ito ay karaniwang ginagamit sa mga circuit na kailangang makita ang punto kung saan ang isang signal ng AC ay tumatawid sa antas ng zero boltahe, tinitiyak ang wastong tiyempo para sa pag -synchronize ng signal.

• Mga detektor ng boltahe ng rurok

Ang LM393 ay maaaring makatulong na makita ang pinakamataas na boltahe sa isang senyas, ginagawa itong kapaki -pakinabang sa mga aplikasyon tulad ng pagsusuri ng signal o mga circuit ng proteksyon.

• Mataas na proteksyon ng boltahe at mga sistema ng babala

Ang kakayahang pangasiwaan ang mataas na boltahe ay nagbibigay -daan sa LM393 na maglaro ng isang papel sa mga sistema ng proteksyon, kung saan sinusubaybayan ito at gumanti sa hindi ligtas na mga antas ng boltahe.

• Mga Oscillator Circuits

Ang LM393 ay madalas na matatagpuan sa mga circuit ng oscillator, na bumubuo ng mga pare -pareho na signal para sa mga aplikasyon ng tiyempo o alon, pagpapahusay ng kakayahang magamit sa mga elektronikong sistema.

Katumbas ng LM358 at LM393

Katumbas ng LM358

At LM358A

At LM358E

• LM358-N

At LM358W

Katumbas ng LM393

• LM358

At TL082

At LM311

Mga pangunahing pagkakaiba sa pagitan ng LM358 at LM393

LM358	LM393
Dual pagpapatakbo amplifier	Dual Comparator
Medyo mas mahusay na mga pagtutukoy ng pag -input	Medyo mas masahol na mga pagtutukoy sa pag -input
Output linear na may input	Non-linear output
Matatag na may negatibong feedback	Matatag na may positibong puna

Konklusyon

Ang LM358 at LM393 ay maraming nalalaman at maaasahang ICS na idinisenyo para sa iba't ibang mga aplikasyon.Ang LM358 ay mainam para sa pagpapalakas at pagproseso ng mga signal, habang ang LM393 ay nangunguna sa paghahambing ng mga boltahe at mga nag -load ng pagmamaneho.Ang pag -unawa sa kanilang mga tampok at pagkakaiba ay tumutulong sa iyo na pumili ng tama para sa iyong mga pangangailangan.Ang parehong mga IC ay nag -aalok ng mga praktikal na solusyon para sa isang malawak na hanay ng mga gawain sa electronics.
