Komprehensibong pangkalahatang -ideya ng 7408 Logic Gate IC

Ang 7408 IC ay isang maraming nalalaman logic gate chip na idinisenyo para sa iba't ibang mga digital na aplikasyon.Naglalagay ito ng apat na independiyenteng 2-input at mga pintuan, na ginagawa itong isang maaasahang pagpipilian para sa pagbuo ng mga circuit na nangangailangan ng lohikal na operasyon.Kung lumilikha ka ng mga simpleng sistema o mas kumplikadong disenyo, ang IC na ito ay nag -aalok ng kakayahang umangkop at kadalian ng paggamit, tinitiyak ang mahusay na pagganap at prangka na pagsasama.

Catalog

Pangkalahatang -ideya ng 7408 Integrated Circuit

Ang 7408 Ang IC ay isang compact chip na naglalaman ng apat na dalawang-input at mga pintuan.Ito ay dinisenyo upang gawing mas madali upang lumikha at magtrabaho sa mga digital system.Ang bawat gate ay may dalawang input at isang output, na nagsasagawa ng isang pangunahing operasyon ng lohika na tumutulong sa pagbuo ng mga circuit para sa iba't ibang mga aplikasyon.

Ang IC na ito ay malawakang ginagamit dahil pinapasimple nito ang proseso ng pagdidisenyo ng mga digital circuit.Kung nagtatrabaho ka sa isang maliit na proyekto o isang mas kumplikadong sistema, ang 7408 ay nagbibigay ng isang maaasahang paraan upang maipatupad ang mga operasyon ng lohika.Pinapayagan nito ang kakayahang magamit nito na ipares sa iba pang mga sangkap, na nagbibigay sa iyo ng kakayahang lumikha ng isang malawak na hanay ng mga elektronikong solusyon.Tinitiyak din ng disenyo ng chip na maaari itong maisama nang maayos sa mga proyekto, kung ikaw ay isang inhinyero o isang hobbyist na naggalugad sa mundo ng mga electronics.

Mga pangunahing tampok ng 7408 Integrated Circuit

Kakayahan sa iba't ibang mga pamilya ng lohika

Ang 7408 IC ay idinisenyo upang gumana nang walang putol sa lohika ng TTL, ginagawa itong isang maraming nalalaman na pagpipilian para sa iba't ibang uri ng mga circuit.Ang kakayahang direktang makipag -ugnay sa mga CMO, NMO, at iba pang mga output ng TTL ay nagsisiguro na maaari itong maisama sa isang malawak na hanay ng mga system nang walang anumang abala.

Apat na independiyenteng at pintuan

Kasama sa IC na ito ang apat na magkahiwalay na dalawang-input at mga pintuan.Ang bawat gate ay nagpapatakbo nang nakapag -iisa, na nagbibigay sa iyo ng kakayahang umangkop upang magamit ang mga ito para sa maraming mga gawain sa loob ng parehong circuit.Ang pag -setup na ito ay partikular na kapaki -pakinabang kapag nagdidisenyo ng mga system na nangangailangan ng maraming mga operasyon ng lohika.

Nagpapatakbo sa isang malawak na saklaw ng boltahe

Ang IC ay epektibong nagpapatakbo sa loob ng isang malawak na saklaw ng boltahe, na pinapayagan itong magamit sa iba't ibang mga pagsasaayos ng kuryente.Kung ang iyong system ay tumatakbo sa mas mababa o mas mataas na antas ng boltahe, ang 7408 ay binuo upang hawakan ito nang maaasahan.

Mababang pagkonsumo ng kuryente

Ang isa sa mga pakinabang ng 7408 IC ay ang mahusay na disenyo nito, na nagsisiguro ng mababang paggamit ng kuryente.Ang tampok na ito ay ginagawang isang mahusay na pagpipilian para sa mga system kung saan ang pag-iingat ng enerhiya ay isang priyoridad, lalo na sa mga aparato na pinatatakbo ng baterya.

Mataas na kaligtasan sa ingay

Ang IC ay binuo upang labanan ang pagkagambala mula sa ingay ng elektrikal, tinitiyak ang matatag at pare -pareho na operasyon.Nangangahulugan ito na ang iyong circuit ay gagana tulad ng inilaan, kahit na sa mga kapaligiran kung saan ang ingay ay maaaring maging isang pag -aalala.

Mabilis na bilis ng paglipat

Ang 7408 IC ay dinisenyo para sa mabilis na pagganap, na may mabilis na bilis ng paglipat na nagbibigay -daan para sa mahusay na pagproseso ng signal.Ang tampok na ito ay lalong kapaki-pakinabang sa mga aplikasyon na nangangailangan ng mabilis na mga tugon at mga operasyon na may mataas na bilis.

Labis na karga ng proteksyon

Kasama sa IC ang mga tampok upang maiwasan ang pinsala mula sa labis na kasalukuyang o boltahe, na tumutulong sa pagpapalawak ng habang buhay.Ang kakayahang proteksiyon na ito ay nagsisiguro na ang iyong circuit ay nananatiling ligtas sa panahon ng hindi inaasahang pagbabago sa mga kondisyon ng kuryente.

Minimal na antas ng ingay

Bilang karagdagan sa mataas na kaligtasan sa ingay nito, ang IC ay bumubuo ng kaunting panloob na ingay sa panahon ng operasyon.Nagreresulta ito sa pagproseso ng signal ng mas malinis at mas mahusay na pagganap para sa iyong mga circuit.

Maramihang mga linya ng input at output

Sa walong mga linya ng pag -input at apat na mga linya ng output, ang IC ay nagbibigay ng maraming mga pagpipilian sa koneksyon.Ang pag -setup na ito ay nagbibigay sa iyo ng kakayahang umangkop sa mga disenyo ng mga circuit na nangangailangan ng maraming mga koneksyon nang walang pagiging kumplikado.

Teknikal na mga pagtutukoy ng 7408 Integrated Circuit

Parameter	Halaga
Pamilya ng lohika	Ttl
Bilang ng mga pintuan	Quad 2-input at
Dual-in-line (dil)	14 Pin
Independiyenteng 2-input at pintuan	4
Supply Voltage (VCC)	4.75V hanggang 5.25V
Mataas na antas ng boltahe ng input (vih)	2v (min)
Mababang antas ng boltahe ng input (VIL)	0.8v (max)
Mataas na antas ng boltahe ng output (VOH)	2.7v (min)
Mababang antas ng boltahe ng output (vol)	0.5V (max)
Input kasalukuyang (IIH/IIL)	± 20µA (max)
Output kasalukuyang (IOH/IOL)	± 8ma (max)
Pag -antala ng pagpapalaganap (TPD)	11ns (tipikal)
Saklaw ng temperatura ng operating	0 ° C hanggang 70 ° C.
Package	Dual In-Line Package (DIP)

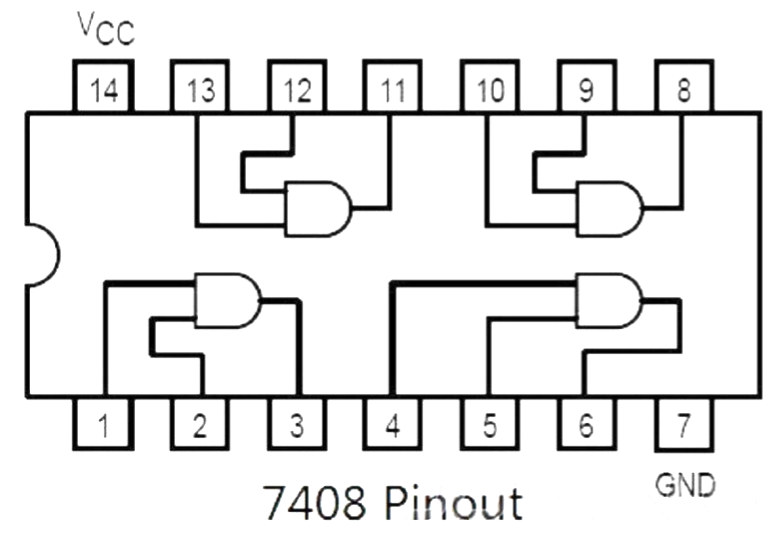

Pinout diagram ng 7408 IC

Ang 7408 IC ay may labing -apat na pin, bawat isa ay naghahatid ng isang tiyak na pag -andar.Kasama dito ang mga pin para sa lupa (GND) at power supply (VCC).Ang Pin 1 ay kumikilos bilang unang input para sa una at gate, ang PIN 2 ay nagsisilbing pangalawang input, at ang PIN 3 ay naghahatid ng output para sa gate na ito.Katulad nito, ang mga pin 4 hanggang 6 ay hawakan ang mga input at output para sa pangalawa at gate.

Ang pin 7 ay itinalaga bilang koneksyon sa lupa, tinitiyak na ang chip ay pinapagana nang maayos.Sa kabaligtaran na dulo, ang PIN 14 ay nagsisilbing VCC PIN, na nagbibigay ng kinakailangang kapangyarihan para sa chip na gumana nang epektibo.

Ang diagram ng 7408 IC ay gumagamit ng "A" at "B" upang ipahiwatig ang mga input para sa bawat gate, habang ang "Y" ay kumakatawan sa output.Ang "GND" at "VCC" ay nagtatampok ng mga koneksyon sa lupa at power supply, na tumutulong sa iyo na maunawaan kung paano nagsasama ang chip sa isang circuit.

Pag -configure ng PIN ng 7408 IC

Pin Hindi.	Pangalan ng pin	Paglalarawan
1	Isang input gate 1	Input ng una at gate (input a1)
2	B Input Gate 1	Input ng una at gate (input b1)
3	Y Output Gate 1	Output ng una at gate
4	Isang input gate 2	Input ng pangalawa at gate (input a2)
5	B Input Gate 2	Input ng pangalawa at gate (input b2)
6	Y Output Gate 2	Output ng pangalawa at gate
7	Lupa	Lupa (karaniwang lupa para sa lahat ng mga pintuan)
8	Y Output Gate 3	Input ng pangatlo at gate (input a3)
9	B Input Gate 3	Input ng pangatlo at gate (input b3)
10	Isang input gate 3	Output ng pangatlo at gate
11	Y Output Gate 4	Positibong supply ng kuryente
12	B Input Gate 4	Input ng ika -apat at gate (input a4)
13	Isang input gate 4	Input ng ika -apat at gate (input b4)
14	VCC - Positibong supply	Output ng ika -apat at gate

Talahanayan ng Katotohanan para sa IC 7408

Ang 7408 IC ay naglalaman ng apat na 2-input at mga pintuan at nagpapatakbo ayon sa isang simpleng talahanayan ng katotohanan na sumasalamin sa pangunahing lohika ng isang at gate.

Isang (input)	B (input)	Y (output)
0	0	0
0	1	0
1	0	0
1	1	1

Sa mesa:

• "A" at "B" ang dalawang input para sa bawat isa at gate.

• Ang "Y" ay kumakatawan sa output ng gate.

• "0" at "1" ay nagpapahiwatig ng mababa (0V) at mataas (karaniwang 5V sa TTL Logic) Mga antas ng boltahe, ayon sa pagkakabanggit.

Ang output (y) ng isang at gate ay nagiging mataas (1) lamang kapag ang parehong mga input (a at b) ay mataas (1).Kung ang alinman o parehong mga input ay mababa (0), ang output ay nananatiling mababa (0).Ang pag -uugali na ito ay pare -pareho sa lahat ng apat at mga pintuan sa 7408 IC.

Katumbas na mga pagpipilian para sa IC 7408

At SN7408: Katumbas ng 7408, bahagi ng serye ng Texas Instruments SN

At 74LS08: Bersyon ng mababang-kapangyarihan na Schottky na may mas mabilis na paglipat at mas mababang pagkonsumo ng kuryente

At 74HC08: High-speed CMOS bersyon na may mas malawak na saklaw ng boltahe at mas mabilis na operasyon

At 74HCT08: Mataas na bilis ng mga CMO na may mga input na katugma sa logic ng TTL

At CD4081: Bersyon ng CMOS na sumusuporta sa isang saklaw ng boltahe na 3V hanggang 18V

At MC14008: Bersyon ng CMOS na katulad ng CD4081, na idinisenyo para sa mas mataas na mga aplikasyon ng boltahe

Ang mga tagagawa ng 7408 Integrated Circuit

Ang 7408 IC ay bahagi ng malawak na ginagamit na 74xx serye ng digital na lohika na integrated circuit.Kasama sa seryeng ito ang iba't ibang mga IC, ang bawat isa ay idinisenyo upang maisagawa ang mga tukoy na pag -andar ng lohika.Ang 7408, sa partikular, ay isang quad 2-input at gate na naglalaman ng apat at mga pintuan, bawat isa ay may dalawang input.

Maraming mga kumpanya ng semiconductor ang gumagawa ng 7408 IC at iba pang mga IC sa 74xx series:

• Texas Instruments (TI): Isang nangungunang kumpanya ng semiconductor na kilala para sa paggawa ng isang malawak na hanay ng mga IC, kabilang ang mga nasa 74xx series.

• Fairchild Semiconductor: Ngayon bahagi ng Semiconductor, ang Fairchild ay isa sa mga unang kumpanya na gumawa ng 74XX series na ICS.

• NXP Semiconductors: Dating Philips Semiconductors, ang NXP ay isang kilalang tagagawa ng 74XX Series Logic ICS.

• Stmicroelectronics: Isang pandaigdigang tagagawa ng semiconductor na gumagawa ng iba't ibang mga IC, kabilang ang mga mula sa serye ng 74xx.

Kahit na ang 7408 IC ay maaaring mag -iba nang kaunti sa pagitan ng mga tagagawa, ang mga bersyon ay karaniwang nababago hangga't natutugunan nila ang karaniwang mga pagtutukoy ng serye ng 74xx.

Mga aplikasyon ng 7408 IC

Digital Logic Gates

Ang 7408 IC ay malawakang ginagamit upang maipatupad ang mga digital na logic gate sa mga circuit.Ang ITS at mga pintuan ay mainam para sa pagsasagawa ng mga pangunahing operasyon ng lohika sa mga digital system.

Binary counter

Ang IC na ito ay gumaganap ng isang papel sa mga binary counter sa pamamagitan ng pagtulong sa mga signal signal na nagdaragdag o bumabawas ng isang binary count.Tinitiyak nito ang tumpak na pagbibilang sa mga digital na aplikasyon.

Multiplexers

Ang mga multiplexer ay umaasa sa mga gate ng lohika tulad ng mga nasa 7408 upang pagsamahin ang maraming mga signal ng pag -input sa isang solong output.Tinitiyak ng IC ang maayos na pagpili ng signal at pagproseso.

Flip-Flops

Ang 7408 ay madalas na ginagamit sa disenyo ng mga flip-flops, na mahalaga para sa paglikha ng mga elemento ng memorya sa mga digital system.Tumutulong ito sa pag -iimbak at i -toggle ang data ng binary.

Driver/tatanggap ng bus

Sa mga bus ng data, ang IC na ito ay kumikilos bilang isang driver o tatanggap, na nagpapagana ng maaasahang paglipat ng data sa pagitan ng mga sangkap nang walang pagkagambala o pagkawala ng signal.

Mga Decoder ng Address

Ginagamit din ang IC sa pag -decode ng address, isang proseso na nagsisiguro ng wastong pag -ruta ng mga signal sa mga tiyak na lokasyon ng memorya o hardware sa mga digital na aparato.

Mga latch ng data

Ang 7408 ICS ay maaaring makatulong na lumikha ng mga latch ng data, na pansamantalang nag -iimbak ng data para sa pagproseso.Ginagawa nitong mahalaga ang mga ito sa mga application na sensitibo sa tiyempo.

Logic Gate Circuits

Ang IC na ito ay bumubuo ng gulugod ng maraming mga circuit ng logic gate, na nagbibigay ng pare -pareho at maaasahang mga operasyon ng lohika para sa mga kumplikadong disenyo.

Mga decoder

Gumagamit ang mga decoder at mga pintuan tulad ng mga nasa 7408 IC upang mai -convert ang mga binary input sa mga tiyak na output, tinitiyak ang tumpak na pag -decode ng signal.

Mga rehistro ng shift

Ang mga rehistro ng shift ay nangangailangan ng tumpak na mga operasyon ng lohika, at ang 7408 IC AIDS sa paglilipat at pag -iimbak ng data nang epektibo sa loob ng mga sistemang ito.

Mga counter

Ang IC na ito ay nag -aambag sa iba't ibang mga disenyo ng counter sa pamamagitan ng pagbibigay ng lohika na kinakailangan para sa pagbibilang ng mga proseso sa mga digital na aparato.

Arithmetic Circuits

Ang IC ay ginagamit sa mga aritmetikong circuit upang maisagawa ang mga pangunahing operasyon tulad ng karagdagan at pagbabawas, pagsuporta sa disenyo ng mga computational system.

Mga yunit ng memorya

Sa mga yunit ng memorya, ang IC ay tumutulong sa pamamahala ng daloy ng data at imbakan, tinitiyak ang walang tahi na basahin at isulat ang mga operasyon.

Pagsukat ng mga instrumento

Ang 7408 ICS ay ginagamit sa pagsukat ng mga instrumento upang maproseso ang mga signal at magbigay ng tumpak na pagbabasa, tinitiyak ang maaasahang mga sukat.

Mga server

Ginagamit ng mga server ang IC para sa pamamahala ng daloy ng data at pagsasagawa ng mga operasyon ng lohika, pagpapahusay ng kanilang kahusayan at mga kakayahan sa pagproseso.

Alus (Arithmetic Logic Units)

Ang IC ay isang mahalagang bahagi ng ALU, na tumutulong sa pagsasagawa ng parehong mga operasyon sa aritmetika at lohika sa mga processors at digital system.

Mga control system

Sa mga control system, tinitiyak ng IC ang lohikal na paggawa ng desisyon at maayos na pagpapatupad ng mga awtomatikong proseso.

Input/Output Interface

Ang IC na ito ay tumutulong sa pamamahala ng mga interface ng input at output sa pamamagitan ng pagkontrol sa paglipat ng data sa pagitan ng mga aparato at pagtiyak ng wastong pag -ruta ng signal.

Signal gating

Ganap na maximum na mga rating para sa 7408 IC

Ang 7408 IC ay mainam para sa signal gating, kung saan kinokontrol at pinangangasiwaan ang daloy ng mga signal sa loob ng isang circuit, pagpapahusay ng pangkalahatang pagganap ng system.

Supply boltahe	7v
Boltahe ng input	5.5v
Ang pagpapatakbo ng libreng temperatura ng hangin	0 ° C hanggang +70 ° C.
Saklaw ng temperatura ng imbakan	-65 ° C hanggang +150 ° C.

Mahalaga na sumunod sa mga maximum na rating na ito upang matiyak ang wastong pag -andar at kahabaan ng 7408 IC.Ang paglampas sa mga limitasyong ito ay maaaring maging sanhi ng pinsala o humantong sa nakapanghihina na pagganap.Sa pamamagitan ng pananatili sa loob ng mga tinukoy na saklaw na ito, maaari mong mapanatili ang pagiging maaasahan at pagganap ng IC sa iyong circuit.

Maximum na pagkaantala sa pagpapalaganap

Ang 7408 IC ay may maximum na pagkaantala sa pagpapalaganap ng 10 nanosecond (NS).Ito ang oras na kinakailangan para sa isang pagbabago sa input upang makabuo ng isang kaukulang pagbabago sa output.Ang katangian na ito ay partikular na kapaki-pakinabang para sa mga high-speed digital circuit, kung saan ang tiyempo at pag-synchronize ay kritikal para sa maayos na operasyon.

Saklaw ng temperatura ng operating

Ang IC ay maaaring gumana nang epektibo sa loob ng isang malawak na saklaw ng temperatura na -55 ° C hanggang 125 ° C.Pinapayagan nito ang chip na maisagawa ang maaasahan sa iba't ibang mga kondisyon ng kapaligiran, mula sa sobrang sipon hanggang sa sobrang init na temperatura.Ang nasabing kagalingan ay ginagawang angkop para magamit sa mga pang -industriya na aplikasyon pati na rin sa mga setting na maaaring makaranas ng matinding kondisyon ng panahon o pagbabagu -bago ng temperatura.

Saklaw ng temperatura ng imbakan

Ang IC ay maaaring maiimbak nang ligtas sa loob ng isang saklaw ng temperatura na -65 ° C hanggang 150 ° C.Tinitiyak nito na ang chip ay nagpapanatili ng pag -andar nito kahit na matapos na maiimbak para sa mga pinalawig na panahon.Kung sa mga hindi aktibong panahon o habang dinadala, ang malawak na saklaw ng imbakan na ito ay pinoprotektahan ang IC mula sa potensyal na pinsala dahil sa hindi kanais -nais na mga kondisyon ng imbakan.

Mataas na bilis ng operasyon

Ang 7408 IC ay idinisenyo upang gumana sa mataas na bilis, na umaabot hanggang sa 10 MHz.Ang kakayahang ito ay ginagawang angkop para sa mga aplikasyon na nangangailangan ng mabilis na pagproseso ng signal at mabilis na mga oras ng pagtugon, lalo na sa mga high-speed digital system.Ang maaasahang pagganap nito sa naturang mga senaryo ay ginagawang isang ginustong pagpipilian para sa maraming mga inhinyero at taga -disenyo.

Inirerekumendang mga kondisyon ng operating ng 7408 IC

Simbolo	Parameter	Min	Typ	Max	Mga yunit
VCC	Supply boltahe	4.75	5	5.25	V
Vih	Mataas na antas ng boltahe ng input	2	-	-	V
Vil	Mababang antas ng boltahe ng pag -input	-	-	0.8	V
IOH	Mataas na antas ng output ng kasalukuyang	-0.4	-	-	Ma
IOL	Mababang antas ng output kasalukuyang	-	-	16	Ma
Ta	Libreng temperatura ng operating air	0	-	70	° C.

Mga Katangian ng Elektriko ng 7408 IC

Simbolo	Parameter	Mga kondisyon	Min	Typ	Max	Mga yunit
Vi	INPUT CLAMP boltahe	VCC = min, ii = -12mA	-	-	-1.5	V
Voh	Mataas na antas ng boltahe ng output	Vcc = min, ioH = max, vih = max	2.4	3.4	-	V
Vol	Mababang antas ng boltahe ng output	Vcc = min, iol = max, vih = max	-	0.2	0.4	V
Ii	Input kasalukuyang @ max input boltahe	VCC = MAX, VI = 5.5V	-	-	1	Ma
IIH	Mataas na antas ng pag -input ng kasalukuyang	VCC = MAX, VI = 2.4V	-	-	40	µA
IIL	Mababang antas ng pag -input ng kasalukuyang	VCC = MAX, VI = 0.4V	-	-	-1.6	Ma
IOS	Maikling circuit output kasalukuyang	VCC = max	-18	-	-55	Ma
ICCH	Magtustos ng kasalukuyang may mga output na mataas	VCC = max	-	4	8	Ma
ICCL	Magtustos ng kasalukuyang may mga output na mababa	VCC = max	-	12	22	Ma

Ang paglipat ng mga katangian ng 7408 IC

Simbolo	Parameter	Mga kondisyon	Min	Typ	Max	Mga yunit
tplh	Pag-antala ng Pagpapalaganap ng oras na mababa hanggang sa mataas	Cl = 15pf, RL = 400Ω	-	22	-	NS
tPhl	Pag-antala ng oras ng pagpapalaganap ng mataas na hanggang-mababa	Cl = 15pf, RL = 400Ω	-	15	-	NS

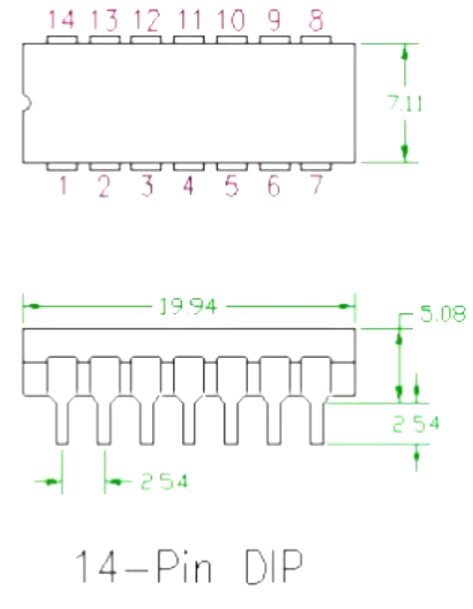

Dimensional na pagguhit
