Ano ang isang Xor Gate?

Ang isang XOR (eksklusibo-o) gate ay isang espesyal na uri ng lohika gate na ginagamit sa digital electronics.Gumagana ito ng kaunti nang naiiba mula sa mga pangunahing mga pintuan tulad ng at, o, at hindi na maaari mo na malaman.Habang ang mga pangunahing pintuan ay madaling ilarawan na may mga simpleng patakaran, ang XOR Gate ay medyo mas natatangi.Ang pangunahing ideya ng isang XOR gate ay nagbibigay ito ng isang output ng 1 (o "totoo") lamang kapag eksaktong isa sa dalawang input nito ay 1. Kung ang parehong mga input ay pareho, alinman sa parehong 0 o pareho 1, ang output ay magiging 0 (o "maling").Maaari mong isipin ito sa ganitong paraan: Sinusuri ng XOR Gate kung naiiba ang mga input.Kung sila ay naiiba, nagbibigay ito ng isang 1. Kung pareho sila, nagbibigay ito ng 0.

Sa mga tuntunin ng boolean algebra (ang matematika ng mga logic gate), ang operasyon ng XOR ay nakasulat bilang ab ' + a'b.Nangangahulugan ito:

At A at hindi b

At O

At Hindi a at b

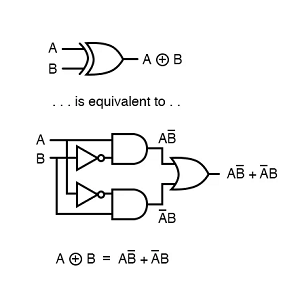

Ang expression na ito ay nagpapakita na maaari kang bumuo ng isang XOR gate gamit ang mga pangunahing bahagi: dalawa at pintuan, dalawa hindi mga pintuan, at isa o gate.Ang XOR Gate ay tumutulong upang pagsamahin ang iba't ibang mga input sa isang matalinong paraan.Ginagawa nitong mas maliit at mas mabilis ang mga circuit dahil maaari mong palitan ang isang bungkos ng mga pangunahing pintuan na may isang XOR gate lamang.Nakakatipid ito ng puwang at nagpapabuti kung gaano kahusay ang gumagana ng circuit.

Simbolo at Talahanayan ng katotohanan ng Xor Gates

Sa mga diagram ng circuit, ang gate ng XOR ay mukhang halos isang o gate ngunit may dagdag na hubog na linya malapit sa mga input.Ang dagdag na linya na ito ay nagpapakita na ito ay "eksklusibo," na nangangahulugang ang output ay mataas lamang (1) kapag naiiba ang mga input.Kung ang mga input ay pareho, ang output ay mababa (0).Ang figure sa ibaba ay nagpapakita ng simbolo ng lohika para sa isang 2-input XOR (eksklusibo-o) gate.Mayroon itong dalawang mga terminal ng pag -input, may label na A at B, at isang output terminal, na may label na Y. Ang hugis ay katulad ng isang o gate ngunit may dagdag na hubog na linya sa panig ng input upang kumatawan sa "eksklusibong" pag -uugali.Ang output y ay nagiging mataas (1) lamang kapag ang mga input a at b ay naiiba.

Larawan 2. 2-input XOR Gate Symbol

Talahanayan ng katotohanan para sa 2-input xor gate

Kapag mayroong dalawang mga input (A at B), ang gate ng XOR ay gumagana tulad nito:

• Kung ang parehong A at B ay 0, ang output y ay 0.

• Kung ang A ay 0 at B ay 1, ang output y ay 1.

• Kung ang A ay 1 at B ay 0, ang output y ay 1.

• Kung ang parehong A at B ay 1, ang output y ay 0.

Boolean expression para sa 2-input xor:

Nangangahulugan ito: y ay 1 kapag ang A ay 1 at B ay 0, o kapag ang A ay 0 at B ay 1.

A	B	Y
0	0	0
0	1	1
1	0	1
1	1	0

Talahanayan ng katotohanan para sa 3-input xor gate

Kapag mayroong tatlong mga input (A, B, at C), ang Gate ng XOR ay sumusunod sa isang simpleng panuntunan.Ang output ay 1 kapag mayroong isang kakaibang bilang ng 1s sa mga input.Halimbawa:

• Kung ang isang input ay 1 (at ang iba ay 0), ang output ay 1.

• Kung ang tatlong mga input ay 1, ang output ay 1.

• Kung ang dalawang input ay 1 o wala ay 1, ang output ay 0.

Boolean expression para sa 3-input xor:

Maaari itong mapalawak bilang:

A	B	C	Y
0	0	0	0
0	0	1	1
0	1	0	1
0	1	1	0
1	0	0	1
1	0	1	0
1	1	0	0
1	1	1	1

Halimbawa:

• a = 1, b = 0, c = 0 → isang input ay 1 → output y = 1.

• a = 1, b = 1, c = 0 → dalawang input ay 1 → output y = 0.

• a = 1, b = 1, c = 1 → tatlong input ay 1 → output y = 1.

Standard circuit construction ng XOR Gates

Ang isang karaniwang XOR gate ay itinayo gamit ang dalawa at mga pintuan, dalawa hindi mga pintuan, at isa o gate.Habang ang pamamaraang ito ay gumagana nang maaasahan, pinatataas nito ang bilang ng mga sangkap at ang pangkalahatang sukat ng circuit.Upang maiwasan ang pagiging kumplikado na ito, mas gusto ng marami ang paggamit lamang ng NAND o Nor Gates.Ang mga ito ay kilala bilang Universal Gates dahil maaari silang magamit upang lumikha ng anumang iba pang uri ng lohika gate.Ang paggamit lamang ng NAND o NOR GATES ay pinapasimple ang pamamahala ng pagmamanupaktura at imbentaryo sa pamamagitan ng pagbabawas ng iba't ibang mga bahagi na kinakailangan.Bilang karagdagan, ang mga circuit na ginawa sa ganitong paraan ay madalas na mas maliit, kumonsumo ng mas kaunting lakas, at mas mababa ang gastos upang makagawa.Ang mastering xor construction na may NAND o NOR GATES ay isang mahalagang kasanayan para sa pagdidisenyo ng mahusay at praktikal na mga elektronikong sistema.

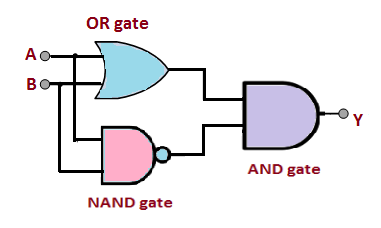

Ang diagram ay nagpapakita ng isang karaniwang konstruksyon ng isang XOR gate gamit ang isang o gate, isang gate ng NAND, at isang at gate.Ang mga input A at B ay unang naproseso ng isang o gate at isang gate ng NAND.Ang mga output ng dalawang pintuang ito ay pagkatapos ay pinakain sa isang at gate, na ang output ay ang pangwakas na resulta, Y. Ang pag -setup na ito ay nakakakuha ng pag -uugali ng isang XOR gate: Y ay mataas (1) lamang kapag ang mga input A at B ay naiiba.

Ang pagtatayo ng isang XOR gate na may mga gate ng NAND

Ang XOR (eksklusibo o) gate ay isang mahalagang lohika gate sa digital electronics na naglalabas ng isang mataas na signal (1) lamang kapag ang dalawang input nito ay naiiba.Ang isang kawili -wili at praktikal na ehersisyo ay ang pagbuo ng isang XOR gate gamit lamang ang mga gate ng NAND.Ipinapakita nito ang kakayahang umangkop at kapangyarihan ng gate ng NAND, na kilala bilang isang unibersal na gate dahil maaari itong magamit upang bumuo ng anumang iba pang uri ng lohika gate.Upang lumikha ng isang XOR gate gamit lamang ang mga gate ng NAND, kinakailangan ang limang mga gate ng NAND.Ang unang hakbang ay upang baligtarin ang parehong mga input, A at B. Ginagawa ito sa pamamagitan ng pagkonekta sa bawat input sa isang gate ng NAND kung saan ang parehong mga input ng gate ay magkasama.Kapag ang isang input ay pinakain sa parehong mga terminal ng isang NAND gate, ang output ay nagiging lohikal na hindi ng input.Bilang isang resulta, dalawang mga pintuan ng NAND ang ginagamit upang makagawa ng hindi at hindi B.

Ang susunod na hakbang ay nagsasangkot ng pagsasama ng orihinal at baligtad na mga signal upang makabuo ng mga intermediate na resulta.Ang isang pangatlong gate ng NAND ay tumatagal ng isang at hindi B bilang mga input nito, habang ang isang ika -apat na gate ng NAND ay tumatagal ng B at hindi A. Ang mga pintuang ito ay lumikha ng mga signal na mataas lamang kapag ang A at B ay naiiba, na nakahanay sa pag -uugali na inaasahan mula sa isang pag -andar ng XOR sa isang intermediate na yugto.Sa wakas, ang mga output mula sa dalawang intermediate na NAND gate ay pinakain sa isang ikalimang gate ng NAND.Ang huling gate na ito ay gumaganap ng isang lohikal na NAND sa dalawang intermediate signal.Dahil sa likas na katangian ng mga signal na pinagsama, ang pangwakas na operasyon ng NAND na ito ay matagumpay na bumubuo ng XOR output.Ang resulta ay isang mataas na output kapag naiiba ang A at B at isang mababang output kapag ang A at B ay pareho, na tinutupad ang talahanayan ng katotohanan ng isang XOR gate.

Larawan 4. Pagbuo ng isang XOR gate na may mga gate ng NAND

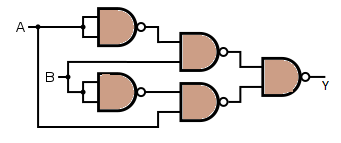

Ang figure ay naglalarawan ng malinaw na pag -setup na ito.Ipinapakita nito ang limang mga pintuang NAND na magkakaugnay sa isang paraan na sumasalamin sa paglalarawan sa itaas.Dalawang pintuan ang ginagamit upang baligtarin ang mga input A at B. Dalawang higit pang mga pintuan na pinagsama ang orihinal at inverted na mga input upang mabuo ang mga intermediate signal.Ang mga output ng mga pintuang ito ay sa wakas ay pinagsama sa pamamagitan ng isang ikalimang gate ng NAND upang makabuo ng XOR output na may label na bilang Y. Ang pagsasaayos na ito ay hindi lamang nakakamit ang pag -andar ng XOR ngunit binibigyang diin din ang kakayahang umangkop at pagiging simple na dinadala ng mga gate ng NAND sa disenyo ng digital circuit.

Ang pagtatayo ng isang XOR gate na may mga pintuan

Ang isang XOR gate ay maaari ring itayo gamit lamang ang mga pintuan.Katulad sa pamamaraan na gumagamit ng NAND GATES, ang pamamaraang ito ay nagsisimula sa pamamagitan ng pagbuo ng mga baligtad na bersyon ng orihinal na mga input.Dalawa ang mga pintuan ay ginagamit, isa para sa bawat input, upang maisagawa ang pagbabaligtad na ito.Sa pamamagitan nito, ang circuit ay may access hindi lamang sa mga orihinal na input, kundi pati na rin sa kanilang mga pandagdag, na nagpapagana ng mas kumplikadong mga kumbinasyon.Matapos ibalik ang mga input, ang circuit ay lumilikha ng dalawang intermediate signal.Pinagsasama ng isa o gate ang baligtad na isang input na may orihinal na input ng B.Ang isa pang NOR GATE ay pinagsasama ang orihinal na A input na may inverted B input.

Ang dalawang intermediate na resulta ay mahalaga dahil ibukod nila ang mga kondisyon kung saan eksaktong isa sa dalawang orihinal na mga input ay totoo, ang pag -uugali ng isang XOR gate.Sa wakas, ang dalawang intermediate na resulta ay pinakain sa isang huling o gate.Ang pangwakas na gate na ito ay pinagsama ang dalawang signal, na nakumpleto ang function ng XOR.Ang resulta ay isang output na mataas (Logic 1) kapag eksaktong isang input ay mataas, at mababa (lohika 0) kung hindi man.Ang paggamit lamang o mga pintuan upang lumikha ng isang XOR gate ay nagpapakita ng kakayahang umangkop at kapangyarihan ng mga unibersal na pintuan, na ginagawang mas pantay, mahusay, at kung minsan ay mas madaling makagawa ng mga integrated circuit.

Larawan 5. Pagbuo ng isang XOR Gate na may Ni Gates

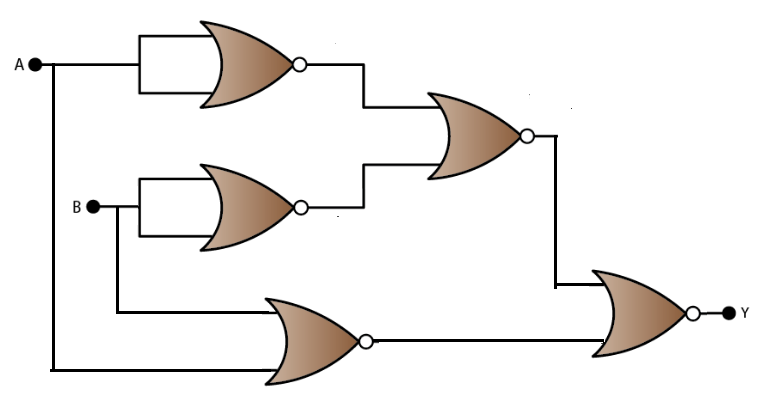

Ang diagram ay naglalarawan ng isang logic circuit na buo na binuo kasama ang NOR Gates upang maipatupad ang isang operasyon ng XOR.Ang mga input, na may label na A at B, unang dumaan sa hiwalay o mga pintuan na baligtad sa kanila.Ang mga pag -iikot na ito (A 'at B') ay ang bawat isa ay pinagsama sa kabaligtaran na orihinal na pag -input sa pamamagitan ng dalawa pa o mga pintuan.Ang mga resulta ng mga kumbinasyon na ito ay pinakain sa isang pangwakas o gate, na gumagawa ng output Y. Ang istraktura na ito ay maingat na mga layer o operasyon upang kopyahin ang tumpak na pag -uugali ng isang XOR gate.

7486 Quad 2-input xor gate

Ang 7486 Quad 2-input XOR Gate ay isang integrated circuit na naglalaman ng apat na independiyenteng XOR gate sa loob ng isang solong 14-pin dual in-line package (DIP).Ito ay bahagi ng tanyag na 74-serye ng mga aparato ng TTL (Transistor-Transistor Logic), na ginagawa itong staple sa digital electronics.Ang XOR (eksklusibo o) function ay mahalaga sa mga sistema ng lohika dahil ito ay naglalabas ng isang mataas na signal lamang kapag naiiba ang dalawang input.Ang pag-uugali na ito ay kapaki-pakinabang sa mga aplikasyon tulad ng lohikal na paghahambing, henerasyon ng pagkakapare-pareho at pagsuri, binary aritmetika, at simpleng mga circuit na gumagawa ng desisyon.Bilang karagdagan sa karaniwang bersyon ng TTL, magagamit ang isang variant ng CMOS ng 7486, na nag -aalok ng mas mababang pagkonsumo ng kuryente.Ginagawa nitong chip ang isang mahusay na pagpipilian para sa mga proyekto na nangangailangan ng kahusayan ng enerhiya, tulad ng mga aparato na pinatatakbo ng baterya.Salamat sa pamantayang packaging at layout ng PIN, ang 7486 ay madaling maisama sa isang malawak na hanay ng mga elektronikong sistema.

Larawan 6. 7486 Quad 2-input xor gate

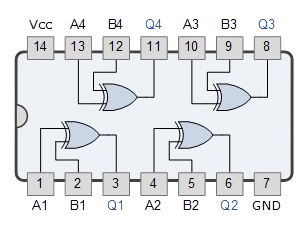

Ang panloob na istraktura ng 7486 ay isinaayos sa apat na mga gate ng XOR, bawat isa ay may dalawang mga pin ng input at isang output pin.Ang mga input a1 at b1 (pin 1 at 2) ay nagpapakain sa unang gate, na ang output Q1 ay lilitaw sa pin 3. Katulad nito, ang pangalawang gate ay tumatanggap ng mga input a2 at b2 (pin 4 at 5) at nagbibigay ng output q2 sa pin 6. Ang ikatlong gate ay gumagamit ng a3 at b3 (pin 9 at 10) bilang mga input, na may output q3 sa pin 8, at ang ika -apat na gate ay gumagamit ng isang4 at b4 (pin 12 at 13) kasama ang Output Q4 sa PIN at B4 (Pins 12 at 13) na may Output Q4 sa Pin.11. Ang kapangyarihan para sa chip ay ibinibigay sa pamamagitan ng pin 14 (VCC), at ang pin 7 ay konektado sa lupa (GND).Ipinapakita ng figure na malinaw ang mga ugnayang ito, na tumutulong sa iyo na mabilis na maunawaan kung paano kumonekta at gamitin ang aparato sa kanilang mga circuit.

Mga aplikasyon ng XOR Gates

Pag -encrypt at Secure Data Transmission

Ang Xor Gates ay may papel sa larangan ng kriptograpiya at ligtas na komunikasyon.Sa simpleng mga scheme ng pag -encrypt, ang isang mensahe ng plaintext ay pinagsama sa isang lihim na susi gamit ang operasyon ng XOR upang makabuo ng ciphertext.Ang ciphertext na ito ay lilitaw na ganap na random nang walang kaalaman sa susi, na ginagawang mahirap para sa mga hindi awtorisadong partido na mag -decipher.Bukod dito, dahil ang operasyon ng XOR ay madaling mababalik, ang paglalapat ng parehong susi sa ciphertext ay nagpapanumbalik ng orihinal na mensahe, mainam ito para sa parehong mga proseso ng pag -encrypt at decryption.Ang katangian na ito ay gumagawa ng Xor Gates ng isang pangunahing ngunit malakas na tool sa pagbuo ng mga ligtas na protocol ng komunikasyon.

Mga Operasyong Digital Arithmetic

Sa digital arithmetic, ang mga Gates ng XOR ay mahalagang mga sangkap para sa pagsasagawa ng mga pangunahing operasyon tulad ng karagdagan at pagbabawas.Partikular, sa karagdagan sa binary, ang isang XOR gate ay ginagamit upang makalkula ang kabuuan ng dalawang bits nang hindi isinasaalang-alang ang isang carry-in.Sa mas kumplikadong mga circuit tulad ng buong mga adders, ang mga xor gate ay nagtutulungan at o o mga pintuan upang pamahalaan ang parehong kabuuan at ang mga halaga ng pagdadala.Katulad nito, ang mga operasyon ng pagbabawas sa mga digital na circuit ay madalas na gumagamit ng mga xor gate na sinamahan ng representasyon ng pandagdag sa dalawa.Ang kanilang mahuhulaan na pag -uugali na may mga binary input ay ginagawang mahalaga sa kanila para sa pagdidisenyo ng mahusay, mabilis na mga yunit ng aritmetika sa mga processors at calculator.

Flip-flop at counter circuit

Ang Xor Gates ay mahusay sa paglikha ng sunud-sunod na mga circuit ng lohika, kabilang ang mga flip-flops at counter.Ang mga flip-flop ay ang mga bloke ng gusali ng mga elemento ng memorya, na may kakayahang mag-imbak ng isang solong data, at ang mga counter ay ginagamit upang pagkakasunud-sunod sa pamamagitan ng isang tiyak na bilang ng mga estado sa isang digital system.Pinapayagan ng Xor Gates ang mga operasyon ng toggling, nangangahulugang maaari nilang baguhin ang estado ng isang output tuwing natutugunan ang ilang mga kondisyon ng pag -input.Mahalaga ang pag-uugali na ito sa pagdidisenyo ng mga t-type na flip-flops at mga asynchronous counter, kung saan kinakailangan ang mga pagbabago sa estado batay sa mga pag-input ng orasan o mga signal ng kontrol.Tinitiyak ng kanilang paggamit na ang mga circuit ay tumugon nang tumpak at mahusay sa pag -input ng mga pagbabago sa paglipas ng panahon.

Mga modernong electronics at kumplikadong mga sistema

Higit pa sa mga pangunahing pag -andar ng lohika, ang XOR Gates ay nag -aambag sa pagpapatakbo ng mas sopistikadong mga elektronikong sistema.Ginagamit ang mga ito sa mga mekanismo ng pagtuklas ng error at pagwawasto, tulad ng mga generator ng pagkakapare -pareho at tseke, kung saan tinutulungan nilang patunayan ang integridad ng data sa panahon ng paghahatid.Sa mga digital na paghahambing, kinikilala ng XOR Gates ang mga pagkakaiba sa pagitan ng dalawang mga numero ng binary sa pamamagitan ng pag -output ng isang mataas na signal kung ang mga piraso ay hindi tumutugma.Bilang karagdagan, ang mga Gates ng XOR ay tumutulong sa mga diskarte sa pagproseso ng signal at modulation kung saan kinakailangan ang tumpak na kontrol sa mga signal.Ang kanilang maraming nalalaman kalikasan ay ginagawang core ng mga kumplikadong digital system, mula sa mga aparato ng komunikasyon hanggang sa mga microprocessors at naka -embed na mga sistema.

Mga kalamangan ng Xor Gates

Mahusay na paghawak ng mga operasyon ng kakaibang pag-andar

Ang XOR Gates ay idinisenyo upang makabuo ng isang mataas na output kapag ang isang kakaibang bilang ng kanilang mga input ay mataas (totoo) at isang mababang output kapag ang bilang ng mga mataas na input ay kahit na.Ang pag-aari na ito ay ginagawang napakahalaga sa mga digital na disenyo na nangangailangan ng kakaibang pagtuklas ng pagtuklas, tulad ng mga estado ng pag-toggling, pagkilala sa mga pagkakaiba sa pagitan ng mga bit, at pagkontrol ng mga pagbabago sa estado sa mga flip-flops at counter.Sa halip na pagbuo ng mga kumplikadong network na may maraming pangunahing mga pintuan upang makamit ang parehong resulta, ang isang simpleng istraktura ng XOR ay maaaring mahusay na pamahalaan ang mga naturang operasyon, lubos na pinasimple ang pagiging kumplikado ng disenyo.

Pagpapasimple ng mga expression ng lohika

Sa disenyo ng digital na lohika, ang pag -minimize ng pagiging kumplikado ng mga expression ng boolean ay isang mahalagang hakbang patungo sa pagbuo ng mahusay na mga circuit.Xor gate na likas na pagsamahin ang maraming mga lohikal na operasyon (at, o, at hindi) sa isang solong, compact function.Sa pamamagitan ng estratehikong paggamit ng XOR Gates, maaari mong ibahin ang anyo ng mga kumplikadong expression sa mas simpleng mga form, na binabawasan ang pangangailangan para sa malawak na mga kable at magkakaugnay.Ang pagpapagaan ay hindi lamang humahantong sa mas madaling pagpapatupad sa mga integrated circuit ngunit pinaliit din ang mga pagkakataon ng mga error sa disenyo, pagpapahusay ng parehong pagganap at pagiging maaasahan ng mga digital system.

Pagbawas sa bilang ng mga sangkap

Ang isa sa mga direktang kinalabasan ng pag -simple ng lohika gamit ang XOR Gates ay ang pagbawas sa bilang ng mga kinakailangang sangkap.Sa halip na gumamit ng ilang mga karaniwang pintuan upang magsagawa ng isang kumplikadong operasyon, ang isang solong XOR gate ay madalas na makamit ang parehong gawain.Ang pagsasama -sama na ito ay binabawasan ang kabuuang bilang ng gate, nakakatipid ng mahalagang puwang sa mga nakalimbag na circuit board (PCB) o integrated chips, at nagbibigay -daan para sa paglikha ng mas compact, magaan na aparato.Ang mas kaunting mga sangkap ay nangangahulugang mas kaunting mga kasukasuan ng panghinang, magkakaugnay, at mga potensyal na puntos ng pagkabigo, na humahantong sa pinahusay na tibay at mas madaling pagpapanatili.

Nadagdagan ang bilis ng circuit at mas mababang pagkonsumo ng kuryente

Sa pamamagitan ng pag -minimize ng bilang ng mga pintuan at magkakaugnay, ang mga circuit na isinasama ang mga gate ng XOR ay maaaring makamit ang mas mabilis na bilis ng pagproseso.Ang bawat lohika gate ay nagpapakilala ng isang maliit na pagkaantala (na kilala bilang pagkaantala sa pagpapalaganap), kaya mas kaunting mga pintuan sa pagitan ng isang input at output ay nangangahulugang mas mababa sa pangkalahatang pagkaantala sa pagproseso ng signal.Bukod dito, dahil may mas kaunting mga aktibong sangkap na lumilipat ng mga estado, ang kabuuang pagkonsumo ng kuryente ng mga patak ng circuit.Ginagawa nitong mainam ang XOR Gates para sa mga application na sensitibo sa kuryente, tulad ng mga mobile electronics, mga magagamit na aparato, at mga sensor ng Internet of Things (IoT).

Error detection at pagwawasto

Ang XOR Gates ay nagtatayo ng mga bloke sa mga system na idinisenyo upang matiyak ang kawastuhan ng data.Sa mga pamamaraan ng pagtuklas ng error tulad ng mga tseke ng pagkakapare -pareho, kinakalkula ng mga gate ng XOR kung ang bilang ng mga nasa isang set ng data ay kahit na o kakaiba.Kung ang pagkakapare -pareho ng pagkakapare -pareho sa panahon ng pag -verify ng data, ipinapahiwatig nito na naganap ang isang error.Bilang karagdagan, ang XOR Gates ay gumaganap ng isang papel sa mas sopistikadong mga code ng pagwawasto ng error, tulad ng mga code ng hamming, na nagpapahintulot sa mga system na hindi lamang makita ngunit tama rin ang mga pagkakamali.Kinakailangan ito sa mga patlang tulad ng telecommunication, data storage, at computing, kung saan kahit na ang menor de edad na katiwalian ng data ay maaaring magkaroon ng mga kahihinatnan.

Epektibo sa paghahambing ng data

Sa maraming mga digital system, lalo na sa mga processors at memory circuit, mayroong madalas na pangangailangan upang ihambing ang dalawang hanay ng data nang mabilis at tumpak.Ang mga gate ng XOR ay ginagawang lubos na mahusay.Kapag inihahambing ang dalawang bits, ang isang XOR gate ay naglalabas ng isang mataas na signal kung magkakaiba ang mga piraso at isang mababang signal kung pareho sila.Sa pamamagitan ng pagkonekta sa mga output ng maraming mga gate ng XOR sa pamamagitan ng isang istraktura ng NOR o NAND, ang buong mga salita (tulad ng 8-bit, 16-bit, o 32-bit data) ay maaaring ihambing nang sabay-sabay.Ang mabilis na kakayahan ng paghahambing na ito ay mabuti para sa mga gawain tulad ng pagpapatunay ng memorya ng cache, pag -decode ng pagtuturo, at pag -secure ng mga proseso ng pag -verify ng data.

Pagiging maaasahan at kaligtasan

Sa mga industriya kung saan ang kaligtasan at pagiging maaasahan ay hindi maaaring makipag-usap, tulad ng aerospace, automotive, medikal na aparato, at imprastraktura, mahalaga ang XOR gate.Ang kanilang paggamit sa pag-check-error, pag-verify ng kalabisan, at pagsubaybay sa system ay nagsisiguro na ang mga pagkabigo o pagkakaiba ay mabilis na napansin at tumpak.Halimbawa, sa mga sistema ng avionics, maaaring ihambing ng XOR Gates ang kalabisan na mga output ng sensor upang makita ang mga pagkakamali.Sa mga medikal na kagamitan, tinitiyak nila ang integridad ng data sa panahon ng pagsubaybay sa kritikal na buhay.Ang kanilang pagiging maaasahan at mahuhulaan na pag -uugali sa ilalim ng iba't ibang mga kondisyon ay ginagawang isang pinagkakatiwalaang sangkap ng XOR sa mga system kung saan kahit na ang isang maikling error ay maaaring humantong sa mga kinalabasan ng sakuna.

Mga Kakulangan ng Xor Gates

Kumplikadong panloob na istraktura

Ang XOR (eksklusibo o) gate ay may mas kumplikadong panloob na disenyo kaysa sa mga pangunahing logic gate tulad ng at, o, o hindi.Habang ang isang at gate ay maaaring itayo na may ilang mga transistor lamang, ang pagpapatupad ng isang XOR gate ay karaniwang nangangailangan ng isang kumbinasyon ng maraming pangunahing mga pintuan, tulad ng at, o, at hindi, nagtutulungan.Bilang kahalili, ang isang mas malaking bilang ng mga transistor ay kinakailangan kung ang XOR ay itinayo nang direkta sa antas ng transistor.Ang pagiging kumplikado na ito ay hindi lamang nagdaragdag ng laki ng gate sa loob ng isang integrated circuit ngunit ginagawang mas kasangkot ang mga proseso ng disenyo at pag -verify.

Mas mataas na pagkonsumo ng kuryente

Dahil sa mas maraming bilang ng mga panloob na sangkap at paglilipat na kinakailangan upang maisagawa ang isang operasyon ng XOR, ang mga pintuang ito ay karaniwang kumokonsumo ng higit na lakas kaysa sa mas simpleng mga pintuan.Ang bawat paglipat sa pagitan ng mga estado ng lohika (mula 0 hanggang 1 o kabaligtaran) ay kumonsumo ng enerhiya, at dahil ang mga XOR gate ay may maraming yugto sa loob, nakakaranas sila ng mas maraming aktibidad sa paglipat.Maaari itong maging may problema sa mga aplikasyon na pinapagana ng baterya o sensitibo sa enerhiya, tulad ng mga mobile device, medikal na implant, o mga remote sensor.Sa paglipas ng panahon, ang pinagsama -samang epekto ng maraming mga gate ng XOR na nagpapatakbo nang magkasama ay maaaring makaapekto sa pangkalahatang kahusayan ng enerhiya ng isang aparato o system.

Nadagdagan ang pagkaantala ng signal

Sa mga digital na circuit, ang pagkaantala ng signal na kilala sa technically bilang pagkaantala sa pagpapalaganap, ay tumutukoy sa dami ng oras na kinakailangan para sa isang pagbabago sa pag -input ng isang gate na makikita sa output nito.Dahil ang mga xor gate ay binubuo ng maraming mga layer ng panloob na lohika, ang bawat layer ay nagdaragdag ng isang bahagyang pagkaantala.Kung ihahambing sa mas simpleng mga pintuan tulad ng at o o, ang mga gate ng XOR samakatuwid ay mas mahaba para sa signal na dumaan.Sa mga high-speed circuit, ang mga pagkaantala na ito ay maaaring makaipon at humantong sa mga problema tulad ng mga error sa tiyempo, pag-setup at paghawak ng mga paglabag, o kahit na mga pag-crash ng system.Dapat mong madalas na magdisenyo ng karagdagang mga pagwawasto ng tiyempo o pag -optimize sa paligid ng mga xor gate upang matiyak ang maaasahang pagganap sa mataas na bilis.

Ang pagiging kumplikado ng disenyo na may maraming mga input

Habang ang dalawang-input XOR gate ay medyo pangkaraniwan at mapapamahalaan, ang pagdidisenyo ng mga pag-andar ng XOR na may higit sa dalawang mga input ay nagpapakilala ng pagiging kumplikado.Ang isang tunay na multi-input na XOR gate ay kumikilos nang naiiba mula sa pagkonekta lamang ng maraming dalawang-input na XOR gate sa pagkakasunud-sunod;Ang nagresultang lohika ay nagiging mas mahirap upang mahulaan at pamahalaan.Halimbawa, ang isang apat na input na XOR output A 1 kung ang isang kakaibang bilang ng mga input ay 1, isang panuntunan na maaaring maging nakalilito sa mga malalaking sistema.Ang paglikha ng naturang pag -andar ay madalas na nangangailangan ng pagbuo ng isang puno ng XOR gate, pagtaas ng bilang ng mga sangkap at magkakaugnay.Hindi lamang ito humahantong sa mas malaking pisikal na mga lugar ng circuit ngunit kumplikado din ang pagtatasa ng tiyempo, layout, at pagruruta sa panahon ng proseso ng disenyo, na ginagawang mas mahirap upang matiyak ang tama at mahusay na operasyon.

Mahirap na pag -debug at pagpapanatili

Ang pag -aayos ng mga circuit na labis na umaasa sa XOR logic ay maaaring maging mas mahirap kaysa sa pagtatrabaho sa mga circuit na binubuo ng karamihan sa mga mas simpleng pintuan.Sapagkat ang pag -uugali ng XOR ay nakasalalay sa tumpak na kumbinasyon ng mga input, kahit na isang menor de edad na glitch tulad ng isang bahagyang naantala na signal o isang sporadic fault, ay maaaring maging sanhi ng pagbabago ng output.Bukod dito, ang XOR logic ay may posibilidad na malabo ang ugnayan sa pagitan ng mga input at output;Ang isang maliit na pagbabago sa isang pag -input ay maaaring i -flip ang output, na maaaring hindi agad madaling maunawaan sa panahon ng pag -debug.Bilang isang resulta, dapat kang gumastos ng mas maraming oras sa pagsusuri at pag -diagnose ng mga problema, na madalas na nangangailangan ng mga dalubhasang tool tulad ng mga logic analyzer o simulation software upang matukoy ang mga pagkakamali.Sa mga yugto ng pagpapanatili, ang idinagdag na pagiging kumplikado ay maaaring dagdagan ang gastos at oras na kinakailangan upang mai -update, ayusin, o mapalawak ang mga digital na sistema na nakasalalay nang labis sa mga operasyon ng XOR.

Konklusyon

Napakahalaga ng Xor Gates sa mga elektronikong aparato ngayon.Tumutulong sila sa mga trabaho tulad ng ligtas na komunikasyon, paggawa ng matematika sa mga computer, at pagsuri para sa mga pagkakamali sa data.Kahit na ang mga ito ay isang maliit na mas kumplikado at gumamit ng higit na lakas kaysa sa mga simpleng pintuan, ang mga xor gate ay ginagawang mas mabilis, mas maliit, at mas maaasahan.Alam kung paano gumagana ang Xor Gates, kung paano itatayo ang mga ito, at kung saan gagamitin ang mga ito ay makakatulong sa iyo na lumikha ng mas mahusay at mas matalinong mga elektronikong sistema.
