XC4VLX100-10FFG1148C FPGA: Mga Tampok, Mga Pagtukoy, Aplikasyon at Gabay sa Programming

Kung nagtatrabaho ka sa mga kumplikadong digital na disenyo, binibigyan ka ng XC4VLX100-10FFG1148C ng kapangyarihan at kakayahang umangkop na kailangan mo.Ang FPGA ay nag-pack ng mataas na kapasidad ng lohika, built-in na memorya, at isang malaking bilang ng mga I/O pin, na ginagawang perpekto para sa hinihingi na mga aplikasyon.Sa gabay na ito, malalaman mo ang tungkol sa mga tampok nito, pagganap, mga parameter ng tiyempo, aplikasyon, mga hakbang sa pagprograma, kalamangan at kahinaan, mga detalye ng packaging, at background ng tagagawa.

Catalog

Ano ang XC4VLX100-10FFG1148C?

Ang XC4VLX100-10FFG1148C ay isang mataas na pagganap na FPGA mula sa Xilinx (ngayon AMD), na kabilang sa pamilyang Virtex-4 LX, na itinayo sa isang proseso ng tanso na 90 nm.Ang aparato na ito ay dinisenyo para sa kumplikadong mga pagpapatupad ng digital na lohika at bahagi ng serye ng LX na binibigyang diin ang mga mapagkukunan ng lohika at memorya nang walang mga high-speed serial transceiver.Nakilala sa pamamagitan ng kanyang 1148-ball FCBGA package at komersyal na rating ng temperatura, ito ay kumakatawan sa isa sa mga pagpipilian na mas mataas na kapasidad sa loob ng lineup ng LX.

Naghahanap para sa XC4VLX100-10FFG1148C?Makipag -ugnay sa amin upang suriin ang kasalukuyang stock, oras ng tingga, at pagpepresyo.

XC4VLX100-10FFG1148C Mga Tampok

At Mataas na kapasidad ng lohika

Ang XC4VLX100-10FFG1148C ay nagbibigay ng 110,592 na mga cell ng lohika, na nagpapagana ng pagpapatupad ng mga kumplikadong digital na disenyo sa isang solong aparato.Ang malaking kapasidad ng lohika na ito ay angkop para sa pagproseso ng high-density at control function.

At Naka -embed at ipinamamahagi ng memorya

Ito ay nagsasama sa paligid ng 4.22 Mbits ng kabuuang memorya, pinagsasama ang block ram at ipinamamahagi na RAM.Sinusuportahan ng arkitektura ng memorya na ito ang mahusay na pag-iimbak ng data, buffering, at pagproseso ng on-chip nang hindi nangangailangan ng malawak na panlabas na memorya.

At Malawak na mga mapagkukunan ng I/O.

Nag -aalok ang aparato ng 768 User I/O pin, na nagbibigay ng kakayahang umangkop sa pakikipag -ugnay sa iba't ibang mga panlabas na sangkap at system.Ang mga I/OS na ito ay sumusuporta sa isang malawak na hanay ng mga pamantayan sa pamamagitan ng tampok na Selectio ™, pagpapahusay ng koneksyon sa antas ng board.

At Mataas na pagganap na core

Ang pagpapatakbo sa isang 1.2 V core boltahe, sinusuportahan ng FPGA ang panloob na orasan hanggang sa humigit -kumulang na 500 MHz, na naghahatid ng mabilis na pagganap ng lohika.Tinitiyak nito ang maaasahang operasyon sa hinihingi ang mga application na high-speed.

At Saklaw ng temperatura ng komersyal

Na-rate para sa 0 ° C hanggang +85 ° C, ang aparato ay idinisenyo para sa mga komersyal na grade na kapaligiran.Pinapanatili nito ang matatag na pagganap sa mga karaniwang kondisyon ng operating para sa mga pang -industriya at naka -embed na mga sistema.

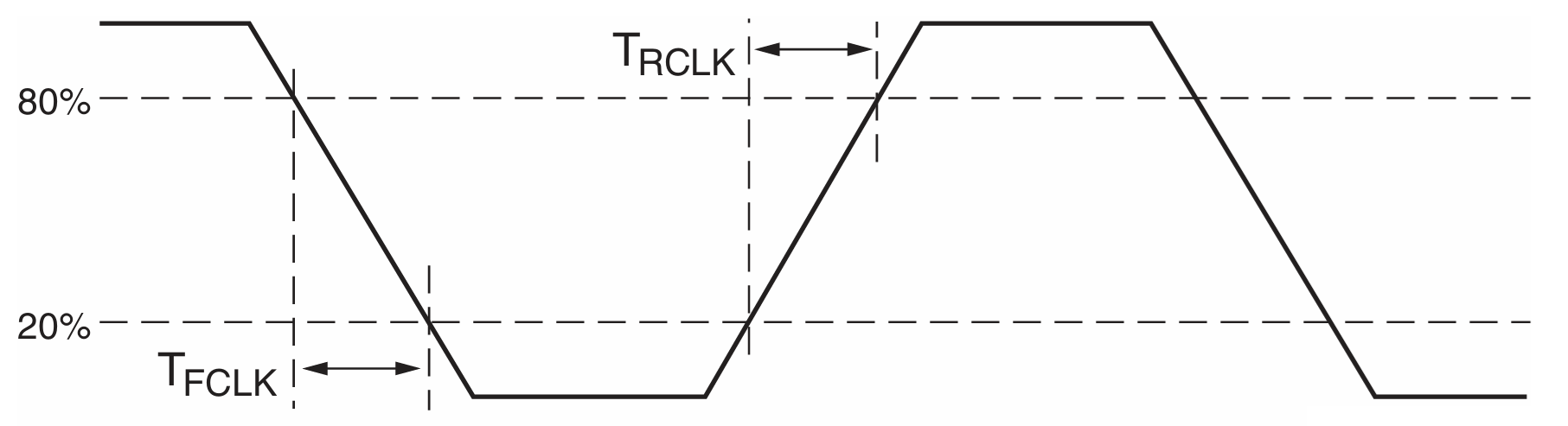

Mga parameter ng sanggunian sa orasan

Ipinapakita ng diagram ang pagtaas ng orasan at pagbagsak ng oras ng pagbagsak para sa XC4VLX100-10FFG1148C, na nakatuon sa t_Rclk (pagtaas ng oras) at t_Fclk (oras ng pagkahulog) sa pagitan ng 20% ​​at 80% na antas ng boltahe ng signal ng orasan.Inilalarawan nito kung gaano kabilis ang mga paglilipat ng orasan mula sa mababa hanggang mataas at mataas hanggang mababa, na kung saan ay mahusay para sa pagpapanatili ng integridad ng tiyempo at maaasahang operasyon ng FPGA.Ang tumpak na kontrol ng mga gilid na ito ay nagsisiguro ng tumpak na pag -synchronise ng panloob na lohika at panlabas na mga interface.Sa XC4VLX100-10FFG1148C, ang pagpapanatili ng wastong pagtaas at taglagas ay mahalaga para sa matatag na pagganap ng high-speed at pag-minimize ng pagbaluktot ng signal.

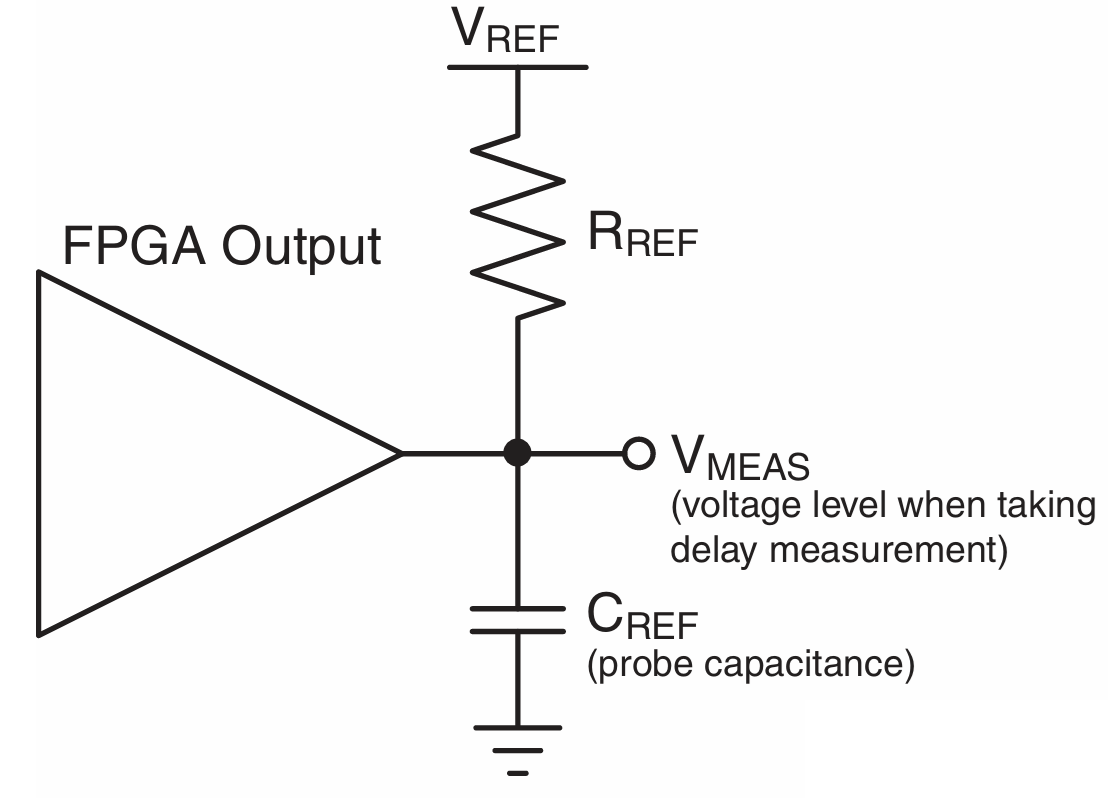

Pangkalahatang pag -setup ng pagsubok

Inilalarawan ng diagram ang pangkalahatang pag-setup ng pagsubok na ginamit upang masukat ang mga pagkaantala ng output at mga katangian ng signal ng XC4VLX100-10FFG1148C FPGA.Isang sanggunian na risistor (r_Ref) at kapasitor (c_Ref) ay konektado sa output ng FPGA, na may v_Meas na kumakatawan sa antas ng boltahe kung saan kinuha ang mga sukat ng tiyempo.Ang pamantayang pag -setup na ito ay nagsisiguro na pare -pareho at tumpak na pagsukat ng mga pagkaantala ng paglipat ng signal sa iba't ibang mga kapaligiran sa pagsubok.Para sa XC4VLX100-10FFG1148C, mahalaga ito para sa pagpapatunay ng pagganap ng high-speed I/O at tinitiyak na ang aparato ay nakakatugon sa mga pagtutukoy sa tiyempo sa mga tunay na aplikasyon.

XC4VLX100-10FFG1148C Mga pagtutukoy

I -type	Parameter
Tagagawa	AMD/Xilinx
Serye	Virtex®-4 lx
Packaging	Tray
Bahagi ng Bahagi	Aktibo
Bilang ng mga lab/clbs	12288
Bilang ng mga elemento/cell ng lohika	110592
Kabuuang mga ram bits	4423680
Bilang ng I/O.	768
Boltahe - Supply	1.14 V ~ 1.26 v
Uri ng pag -mount	Surface Mount
Temperatura ng pagpapatakbo	0 ° C ~ 85 ° C (TJ)
Package / Kaso	1148-BBGA, FCBGA
Package ng aparato ng supplier	1148-FCPBGA (35 × 35)
Base Number Product	XC4VLX100

XC4VLX100-10FFG1148C Application

1. Digital Signal Processing (DSP) Systems

Ang XC4VLX100-10FFG1148C ay angkop para sa pagpapatupad ng mataas na pagganap na mga algorithm ng DSP salamat sa malaking kapasidad ng lohika at naka-embed na memorya.Maaari kang bumuo ng mga pasadyang pagproseso ng mga pipeline na humahawak ng masinsinang pagkalkula sa oras.Ginagawa nitong mainam para sa mga aplikasyon tulad ng pagproseso ng imahe, mga sistema ng radar, at advanced na pag -filter.

2. Ang naka -embed na sistema ng pagpabilis

Gamit ang nababaluktot na arkitektura, ang aparato ay malawakang ginagamit upang mapabilis ang mga naka -embed na function ng system tulad ng paghawak ng protocol, pamamahala ng bus, at pag -off ng hardware.Sa pamamagitan ng paglilipat ng mga gawain mula sa software hanggang sa tela ng FPGA, pinapabuti nito ang pagtugon ng system.Pinapayagan nito upang ma -optimize ang pagganap habang pinapanatili ang kakayahang umangkop sa disenyo.

3. Kagamitan sa Komunikasyon at Networking

Ang mataas na bilang ng I/O ng FPGA at mga kakayahan sa pagproseso ay angkop para sa imprastraktura ng komunikasyon, kabilang ang mga switch, router, at mga interface ng interface.Maaari itong pamahalaan ang mga kumplikadong protocol ng networking at mga stream ng data na may mataas na bandwidth na may mababang latency.Ginagawa nitong isang maaasahang pagpipilian para sa gulugod na networking at mga sistema ng data center.

4. Mataas na bilis ng pagkuha ng data at pagproseso

Ang XC4VLX100-10FFG1148C ay nangunguna sa mga aplikasyon na nangangailangan ng mabilis na pagkuha ng data at pagproseso, tulad ng instrumento at pang-agham na kagamitan.Ang naka -embed na memorya at mga mapagkukunan ng lohika ay nagbibigay -daan sa mabilis na pag -buffering at kahanay na pagmamanipula ng data.Tinitiyak nito ang mahusay na paghawak ng malalaking dami ng data sa mga kapaligiran.

XC4VLX100-10FFG1148C Mga katulad na bahagi

Pagtukoy	XC4VLX100-10FFG1148C	XC4VLX100-10FFG1148I	Xc4vlx100-11ffg1148c	XC4VLX100-10FF1148C	XC4VLX100-10FFG1513C	Xc4vlx100-12ffg1148c
Tagagawa	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)
Pamilya	Virtex-4 lx	Virtex-4 lx	Virtex-4 lx	Virtex-4 lx	Virtex-4 lx	Virtex-4 lx
Kapasidad ng lohika	110,592 cells	110,592 cells	110,592 cells	110,592 cells	110,592 cells	110,592 cells
Uri ng Package	Fcbga	Fcbga	Fcbga	Fcbga	Fcbga	Fcbga
Bilang ng bola	1148	1148	1148	1148	1513	1148
Bilis ng grado	–10	–10	–11	–10	–10	–12
Grado ng temperatura	Komersyal (c)	Pang -industriya (i)	Komersyal (c)	Komersyal (c)	Komersyal (c)	Komersyal (c)
Pangunahing boltahe	1.2 v	1.2 v	1.2 v	1.2 v	1.2 v	1.2 v
Saklaw ng temperatura ng operating	0 ° C hanggang +85 ° C.	–40 ° C hanggang +100 ° C.	0 ° C hanggang +85 ° C.	0 ° C hanggang +85 ° C.	0 ° C hanggang +85 ° C.	0 ° C hanggang +85 ° C.
Pagkakaiba	Base Bahagi, Standard PKG	Suporta sa pang -industriya	Mas mataas na bilis ng grado	Kulang sa pagtatalaga ng "G"	Mas malaking pakete, higit pa sa I/O.	Pinakamabilis na bilis ng grado sa serye

XC4VLX100-10FFG1148C Mga Hakbang sa Programming

Bago i-programming ang XC4VLX100-10FFG1148C, kailangan mong tiyakin na ang iyong kapaligiran sa pag-unlad at mga file ng pagsasaayos ay maayos na na-set up.Sinusuportahan ng aparato ang maraming mga mode ng pagsasaayos, kaya ang pagpili ng tama ng isang maaga ay nagsisiguro ng isang maayos at matagumpay na proseso ng pag -programming.

1. Pinapagana ang aparato

Magsimula sa pamamagitan ng paglalapat ng kapangyarihan sa FPGA gamit ang mga kinakailangang riles ng boltahe (VCCint, VCCAUX, at VCC_CONFIG).Dapat mong tiyakin na ang mga boltahe na ito ay umabot sa mga antas ng matatag bago magsimula ang anumang pagsasaayos.Ang wastong pagkakasunud -sunod ng kuryente ay mabuti upang maiwasan ang mga pagkakamali sa pagsisimula.

2. Piliin ang mode ng pagsasaayos

Susunod, ang mga halimbawa ng FPGA ay ang mga mode na ito sa pagtaas ng gilid ng init_b upang matukoy kung aling paraan ng pagsasaayos ang gagamitin.Maaari kang pumili mula sa JTAG, Slave Serial, Master Serial, o SelectMap, depende sa iyong pag -setup.Siguraduhin na ang mga pin na pin ay nakatakda nang tama, dahil kinokontrol nila kung paano mai -load ang bitstream.

3. Initialize ang aparato

Tinatanggal ng FPGA ang memorya ng pagsasaayos nito at naghahanda para sa pag -load ng bitstream sa panahon ng pagsisimula.Sa yugtong ito, ang mga senyas tulad ng Init_B, GWE, at GTS ay ginagamit upang itakda ang aparato sa isang kilalang estado.Dapat mong tiyakin na ang lahat ng mga signal ng pagsisimula ay kumilos tulad ng inaasahan bago magpatuloy.

4. I -load ang bitstream

Gamit ang iyong napiling interface, nai -stream mo na ngayon ang pagsasaayos ng bitstream sa FPGA.Halimbawa, kung gumagamit ng JTAG, ang bitstream ay inilipat nang serially sa memorya ng pagsasaayos ng aparato.Ang tumpak at kumpletong paglipat ng bitstream ay kinakailangan para sa matagumpay na programming.

5. Simulan ang proseso ng pagsasaayos

Kapag ang bitstream ay ganap na na -load, ang FPGA ay lumabas ng shift mode at nagsisimula ang pagkakasunud -sunod ng pagsisimula.Ang isang utos ng JStart o katumbas na proseso ay nag -uudyok sa aparato upang tapusin ang pagsasaayos.Dapat mong pahintulutan ang FPGA na makumpleto ang yugtong ito nang walang mga pagkagambala.

6. Kumpletuhin ang pagsasaayos at ipasok ang mode ng gumagamit

Awtomatikong sinusuri ng FPGA ang integridad ng bitstream gamit ang CRC at, kung may bisa, iginiit ang tapos na signal.Kapag nangyari ito, ang lohika ng gumagamit ay nagiging aktibo, at ang aparato ay nagpapatakbo ayon sa iyong disenyo.Sa puntong ito, kumpleto ang proseso ng pagsasaayos, at ang FPGA ay ganap na gumagana.

7. Opsyonal na Pag -verify

Sa wakas, maaari kang magsagawa ng isang hakbang sa pagbabasa o pag -verify upang matiyak na matagumpay ang pagsasaayos.Magagawa ito sa pamamagitan ng jtag o piling tao, depende sa mode na ginamit mo.Bagaman opsyonal, lubos na inirerekomenda para sa mga system upang kumpirmahin ang wastong programming.

XC4VLX100-10FFG1148C Mga kalamangan at kawalan

Kalamangan

• Mas mababang pangkalahatang pagkonsumo ng kuryente kumpara sa maraming 90 nm FPGAs.

• Sinuportahan ng isang may sapat na gulang at matatag na ecosystem ng disenyo.

• Malakas na ratio ng pagganap-sa-gastos para sa henerasyon nito.

• Ang Modular ASMBL Architecture ay nagpapabuti sa kahusayan ng disenyo.

• maaasahan, napatunayan na platform para sa mga matagal na itinatag na disenyo.

Mga Kakulangan

• Batay sa teknolohiya ng legacy na may limitadong suporta sa hinaharap.

• Kulang sa high-speed serial transceiver na matatagpuan sa mga mas bagong pamilya.

• Ang mas mababang scalability at kakayahang umangkop kumpara sa mga modernong FPGA.

• Mga potensyal na hamon sa pag -sourcing dahil sa edad ng produkto.

• Nangangailangan ng maingat na kapangyarihan at pamamahala ng thermal sa mataas na paggamit.

XC4VLX100-10FFG1148C Mga Dimensyon ng Packaging

Parameter	Sukat
Uri ng Package	FFG1148 (Flip-Chip Fine-Pitch BGA)
Ball Pitch	1.00 mm
Laki ng Katawan ng Package (L × W)	35.00 mm × 35.00 mm
Laki ng Katawan ng Package (L × W, pulgada)	1.378 sa × 1.378 in
Pangkalahatang taas ng pakete (a)	3.40 mm (tipikal)
Pangkalahatang taas ng pakete (a, pulgada)	0.134 sa (tipikal)
Tolerance ng laki ng katawan	± 0.20 mm
Array ng bola	34 × 34 (1.00 mm pitch grid)
Bilang ng bola	1,148 bola
Diameter ng Ball (nominal)	0.60 mm
Kapal ng substrate (b)	~ 1.00 mm
Standoff Taas (A1)	0.40 mm (nominal)
Init ang laki ng slug / metal cap	~ 32 mm square (tipikal na tuktok na lugar ng metal)
Uri ng pag -mount	Surface Mount

XC4VLX100-10FFG1148C Tagagawa

Ang XC4VLX100-10FFG1148C ay ginawa ng Xilinx, isang payunir sa larangan ng mga naka -program na aparato ng lohika.Noong 2022, si Xilinx ay naging bahagi ng AMD .Pinagsasama ng pagsasama na ito ang kadalubhasaan ng FPGA ng Xilinx sa pamumuno sa pagproseso ng AMD, na tinitiyak ang matatag na pangmatagalang suporta at pagbabago para sa mga produktong tulad ng XC4VLX100-10FFG1148C.

Konklusyon

Ang XC4VLX100-10FFG1148C ay nakatayo para sa malaking bilang ng logic cell, nababaluktot na arkitektura ng memorya, malawak na mga kakayahan ng I/O, at solidong pagganap sa loob ng henerasyon nito.Sinusuportahan nito ang high-speed na orasan at maaasahang integridad ng signal, na ginagawang maayos para sa hinihingi na mga aplikasyon sa DSP, networking, at naka-embed na mga system.Habang nag -aalok ito ng napatunayan na katatagan at isang mature na ekosistema, sumasalamin ito sa teknolohiya ng legacy na may ilang mga limitasyon at mga limitasyon ng sourcing, na ginagawang maingat na pagsasaalang -alang para sa mga modernong disenyo.

Datasheet PDF

XC4VLX100-10FFG1148C Datasheets:

Virtex-4 FPGA DC/Mga Katangian ng Paglipat.pdf
