Bakit Pumili ng MAX250CSD para sa Serial Communication Projects

Ang MAX250CSD ay nagbibigay sa iyo ng isang simpleng paraan upang ikonekta ang mga modernong logic circuit sa mga klasikong RS-232 serial port.Sa mga built-in na driver at receiver, pinangangasiwaan nito ang parehong pagpapadala at pagtanggap ng mga landas sa isang maliit na pakete.Maaari mo itong patakbuhin mula sa isang solong 5V na supply, at lumilikha pa ito ng kinakailangang mga antas ng boltahe ng RS-232 sa loob.Nangangahulugan iyon na mas kaunting mga panlabas na bahagi at isang mas madaling layout.Nagli-link ka man ng control board sa isang PC o nagdaragdag ng serial port sa iyong system, pinapanatili ng chip na ito ang mga bagay na malinis at maaasahan.Ang buong duplex na disenyo nito ay nagbibigay-daan sa iyong magpadala at tumanggap ng data nang sabay-sabay nang walang dagdag na paglipat.Sa gabay na ito, tuklasin mo ang mga feature nito, mga detalye ng pin, panloob na istraktura, at mga karaniwang application.

Catalog

MAX250CSD Pangkalahatang-ideya

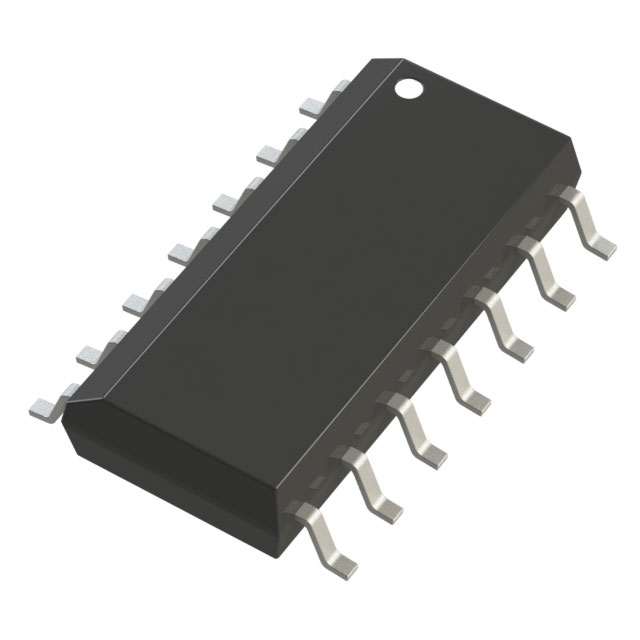

Ang MAX250CSD ay isang full duplex RS 232 transceiver na idinisenyo upang ikonekta ang CMOS at TTL logic level sa karaniwang serial communication port.Pinagsasama nito ang dalawang line driver at dalawang line receiver sa isang 14 pin SOIC package, na sumusuporta sa bidirectional data exchange sa pamamagitan ng isang solong 5 volt supply.Ang isang panloob na charge pump ay bumubuo ng kinakailangang positibo at negatibong mga boltahe ng output para sa RS 232 na pagbibigay ng senyas nang hindi nangangailangan ng dalawahang power rails.Ang device ay angkop para sa mga naka-embed na system, pang-industriya na kontrol, at legacy na serial equipment na nangangailangan ng maaasahang conversion ng port.Naghahanap ng MAX250CSD?Makipag-ugnayan sa amin upang suriin ang kasalukuyang stock, oras ng pag-lead, at pagpepresyo.

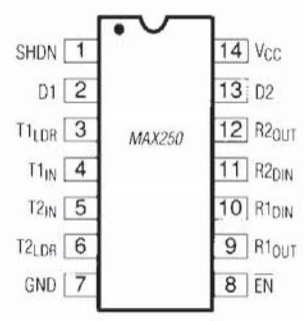

MAX250CSD Mga Detalye ng Pinout

MAX250CSD Pin Paglalarawan

Numero ng Pin	Pangalan ng Pin	Paglalarawan
1	SHDN	I-shutdown input, kontrol ng lohika upang hindi paganahin ang aparato at bawasan ang pagkonsumo ng kuryente
2	D1	Driver 1 output, RS-232 level output
3	T1LDR	Transmitter 1 load driver control
4	T1IN	Transmitter 1 input, TTL/CMOS logic input
5	T2IN	Transmitter 2 input, TTL/CMOS logic input
6	T2LDR	Transmitter 2 load driver control
7	GND	Sanggunian sa lupa
8	EN	I-enable ang input, pinapagana ang normal na operasyon ng device
9	R1OUT	Receiver 1 output, TTL/CMOS logic output
10	R1DIN	Receiver 1 input, RS-232 level input
11	R2DIN	Receiver 2 input, RS-232 level input
12	R2OUT	Receiver 2 output, TTL/CMOS logic output
13	D2	Output ng driver 2, output ng antas ng RS-232
14	VCC	Positibong supply ng boltahe, 4.5V hanggang 5.5V

MAX250CSD CAD na Modelo

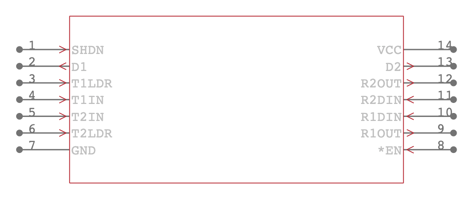

Simbolo ng MAX250CSD

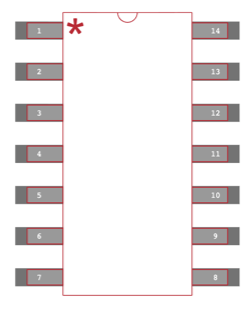

MAX250CSD Footprint

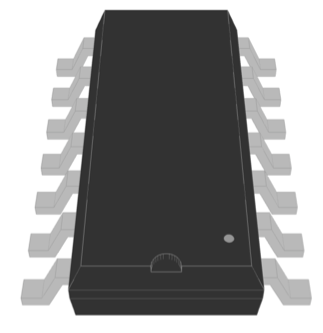

MAX250CSD 3D na Modelo

Mga tampok ng MAX250CSD

Suporta sa Komunikasyon ng RS 232

Ang MAX250CSD ay idinisenyo upang matugunan ang karaniwang RS 232 electrical specifications para sa serial data exchange.Kino-convert nito ang mababang antas ng CMOS at TTL logic signal sa RS 232 na mga antas ng boltahe para sa paghahatid, at kino-convert ang mga papasok na RS 232 na signal pabalik sa mga output ng antas ng logic.Nagbibigay-daan ito sa direktang koneksyon sa pagitan ng mga digital circuit at tradisyonal na serial port na walang mga external na level shifting na bahagi.Sinusuportahan ng device ang maaasahang komunikasyon sa mga tipikal na serial data rate na ginagamit sa mga naka-embed at control system.

Dual Channel Communication

Ang MAX250CSD ay nagsasama ng dalawang line driver at dalawang line receiver sa isang pakete.Ang 2 by 2 na configuration na ito ay nagbibigay-daan sa dalawang independiyenteng pagpapadala at pagtanggap ng mga landas, na sumusuporta sa buong duplex na paglipat ng data.Ang bawat driver at receiver ay gumagana bilang magkatugmang pares, na nagbibigay-daan sa sabay-sabay na pagpapadala at pagtanggap ng data sa pagitan ng mga konektadong device.Binabawasan ng istrukturang ito ang pangangailangan para sa hiwalay na mga bahagi ng interface at pinapasimple ang layout ng board.

Buong Duplex na Pagpapadala ng Data

Sinusuportahan ng device ang full duplex na komunikasyon, na nagpapahintulot sa data na maipadala at matanggap nang sabay.Pinapabuti ng mode na ito ang kahusayan ng komunikasyon sa mga system na nangangailangan ng tuluy-tuloy na two way na daloy ng data.Tinatanggal nito ang pangangailangang magpalit-palit sa pagitan ng pagpapadala at pagtanggap ng mga estado, na tumutulong na mapanatili ang matatag at walang patid na serial communication.

Single 5 V Supply Operation

Ang MAX250CSD ay gumagana mula sa isang solong supply boltahe sa pagitan ng 4.5 volts at 5.5 volts.Ang isang panloob na charge pump ay bumubuo ng positibo at negatibong mga antas ng boltahe na kinakailangan para sa RS 232 signaling.Inaalis nito ang pangangailangan para sa dalawahang suplay ng kuryente at binabawasan ang bilang ng panlabas na bahagi.Sinusuportahan ng pinasimpleng kinakailangan ng kuryente ang compact at prangka na disenyo ng circuit.

Receiver Hysteresis para sa Noise Tolerance

Kasama sa bawat receiver ang humigit-kumulang 600 millivolts ng input hysteresis.Pinapabuti ng feature na ito ang paglaban sa ingay at mabagal na mga transition ng signal sa mga linya ng input ng RS 232.Nakakatulong itong maiwasan ang maling paglipat at hindi matatag na mga antas ng output sa mga kapaligiran kung saan maaaring magkaroon ng interference sa kuryente.Bilang resulta, ang mga output ng logic ay nananatiling stable sa panahon ng normal na mga kondisyon ng operating.

14 Pin SOIC Surface Mount Package

Ang MAX250CSD ay nakalagay sa isang 14 pin SOIC surface mount package.Sinusuportahan ng compact na format na ito ang mahusay na paggamit ng puwang ng naka-print na circuit board at angkop para sa mga proseso ng awtomatikong pagpupulong.Ang disenyo ng pakete ay nagbibigay-daan sa maaasahang mga koneksyon sa panghinang at pare-parehong mekanikal na pagkakalagay sa karaniwang mga layout ng pag-mount sa ibabaw.

Operasyon ng Saklaw ng Temperatura ng Komersyal

Ang aparato ay tinukoy para sa operasyon mula 0 degrees Celsius hanggang 70 degrees Celsius.Sinusuportahan ng hanay ng temperatura na ito ang paggamit sa komersyal at panloob na elektronikong kagamitan.Pinapanatili nito ang matatag na pagganap sa loob ng hanay na ito kapag pinapatakbo sa ilalim ng inirerekomendang kondisyon ng supply at pagkarga.

CMOS at TTL Logic Compatibility

Ang MAX250CSD ay katugma sa karaniwang mga antas ng lohika ng CMOS at TTL.Maaari itong direktang mag-interface sa mga microcontroller, digital processor, at iba pang logic based system nang walang karagdagang signal conditioning.Pinapasimple ng compatibility na ito ang pagsasama sa isang malawak na hanay ng mga digital na disenyo na nangangailangan ng komunikasyong RS 232.

MAX250CSD Teknikal na Pagtutukoy

Katangian ng Produkto	Halaga ng Katangian
Manufacturer	Maxim Integrated
Boltahe - Supply	4.5V ~ 5.5V
Uri	Transceiver
Package ng Supplier ng Device	14-SOIC
Receiver Hysteresis	600 mV
Protocol	RS232
Package / Case	14-SOIC (0.154', 3.90mm Lapad)
Package	tubo
Operating Temperatura	0°C ~ 70°C
Bilang ng mga Driver/Receiver	2/2
Uri ng Pag-mount	Ibabaw na Mount
Duplex	Puno
Batayang Numero ng Produkto	MAX250
Katayuan ng RoHS	Hindi sumusunod sa RoHS
Moisture Sensitivity Level (MSL)	1 (Walang limitasyon)
Katayuan ng REACH	REACH Hindi naaapektuhan
ECCN	EAR99
HTSUS	8542.39.0001

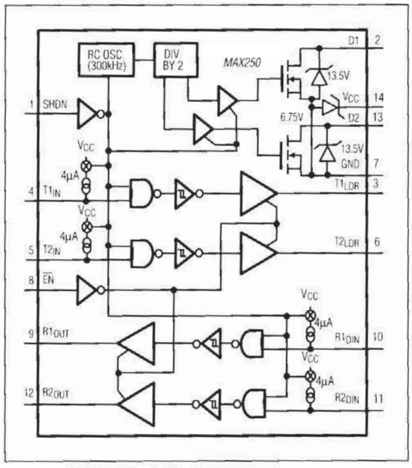

Block Diagram ng MAX250CSD

Ang panloob na arkitektura ay nakaayos sa paligid ng isang dual transmitter at dual receiver configuration na pinapagana mula sa isang solong 5 V na supply.Ang on-chip 300 kHz RC oscillator ay nagpapakain ng divide sa dalawang yugto na nagtutulak ng charge pump, na bumubuo ng positibo at negatibong mga antas ng boltahe na kinakailangan para sa RS-232 signaling.Dalawang daanan ng transmitter ang tumatanggap ng mga input ng TTL o CMOS sa T1IN at T2IN, dumaan sa kontrol ng lohika at mga yugto ng driver, at naghahatid ng mga output ng RS-232 sa D1 at D2 na may nauugnay na mga pin ng control ng driver ng load.Dalawang channel ng receiver ang tumatanggap ng mga input ng RS-232 sa R1DIN at R2DIN, pinoproseso ang mga ito sa pamamagitan ng mga yugto ng comparator na may mga tinukoy na bias na alon, at nagbibigay ng mga output sa antas ng logic sa R1OUT at R2OUT.Ang mga control input kabilang ang SHDN at EN ay namamahala sa pagpapatakbo ng oscillator at nagpapagana ng mga function ng channel, habang tinutukoy ng VCC at GND ang supply ng device at mga reference na node.

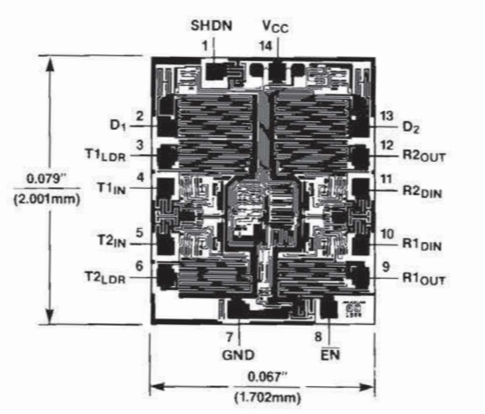

Chip Topographies ng MAX250CSD

Die layout ng MAX250CSD na nagpapakita ng mga panloob na rehiyon ng circuit at pagkakalagay ng bond pad na naaayon sa 14 na panlabas na pin.Ang mga peripheral pad ay may label na SHDN, VCC, D1, D2, T1IN, T2IN, R1DIN, R2DIN, R1OUT, R2OUT, EN, at GND, na tumutugma sa pinout ng package.Apat na malalaking simetriko na rehiyon ang sumasakop sa gitnang lugar, na nauugnay sa dalawahang transmitter at dalawahang receiver na mga channel, habang ang mas maliit na kontrol at bias circuitry ay ipinamamahagi sa pagitan nila.Ang mga sinusukat na sukat ng die ay humigit-kumulang 0.079 pulgada sa 0.067 pulgada, na nagpapahiwatig ng pisikal na sukat ng silicon sa loob ng pakete.Ang pagsasaayos ay sumasalamin sa paghihiwalay sa pagitan ng mataas na boltahe na mga seksyon ng driver at mas mababang boltahe na lohika at mga bloke ng kontrol.

Mga aplikasyon ng MAX250CSD

Mga Interface ng Komunikasyon sa Serial Port ng PC

Ang MAX250CSD ay ginagamit upang ikonekta ang mga naka-embed na board at mga digital na subsystem sa karaniwang mga serial port ng PC.Kino-convert nito ang 5 volt logic signal sa RS 232 na antas ng boltahe na kailangan ng mga serial connector ng desktop at laptop.Nagbibigay-daan ito sa mga update ng firmware, mga setting ng configuration, at data ng diagnostic na palitan sa pamamagitan ng direktang serial link.Ang buong duplex na istraktura nito ay sumusuporta sa sabay-sabay na pagpapadala at pagtanggap ng mga landas, na nagpapanatili sa komunikasyon na matatag sa patuloy na paglilipat ng data.

Industrial Equipment na may RS 232 Connectivity

Maraming pang-industriya na makina ang may kasamang RS 232 port para sa pag-setup, pagkakalibrate, at mga gawain sa pagsubaybay.Ang MAX250CSD ay nagbibigay ng signal translation sa pagitan ng internal control logic at external serial connectors.Sinusuportahan nito ang maaasahang dalawang paraan na komunikasyon para sa pagpapadala ng mga utos at pagtanggap ng impormasyon sa katayuan.Sa isang solong 5 volt supply at panloob na pagbuo ng boltahe, madali itong umaangkop sa mga compact control board na ginagamit sa factory at process equipment.

Point Of Sale System

Ang mga point of sale terminal ay madalas na nakikipag-ugnayan sa mga printer, scanner, at cash drawer sa pamamagitan ng mga serial connection.Ang MAX250CSD ay nagbibigay-daan sa pangunahing processing unit na direktang mag-interface sa mga RS 232 based peripheral na ito.Ang dual driver at receiver configuration nito ay nagbibigay-daan sa data ng transaksyon na maipadala habang ang mga pagkilala ay natatanggap sa parehong oras.Sinusuportahan nito ang maayos na daloy ng data sa panahon ng pagproseso ng pagbabayad at pag-print ng resibo.

Mga Terminal ng Komunikasyon ng Data

Sa mga terminal ng data na umaasa sa mga serial link, pinamamahalaan ng MAX250CSD ang conversion sa pagitan ng mga panloob na digital signal at mga panlabas na linya ng RS 232.Pinapanatili nito ang wastong mga antas ng boltahe sa parehong pagpapadala at pagtanggap ng mga landas, na nagpapahintulot sa structured na data na lumipat sa pagitan ng mga device nang walang signal mismatch.Ginagawa nitong angkop para sa mga terminal na ginagamit sa mga identification system, access control unit, at field data collection equipment.

Mga Naka-embed na System na Nangangailangan ng Legacy RS 232 Interface

Ang ilang mga naka-embed na disenyo ay patuloy na nagsasama ng mga RS 232 port para sa pagiging tugma sa umiiral na imprastraktura.Ang MAX250CSD ay nagbibigay-daan sa modernong CMOS at TTL logic circuit na direktang kumonekta sa mga legacy na interface na ito.Sinusuportahan nito ang mga port ng pagsasaayos, mga koneksyon sa serbisyo, at komunikasyon sa mga mas lumang kagamitan habang tumatakbo mula sa isang solong regulated na supply.Ang diskarte na ito ay nagpapanatili ng pabalik na pagkakatugma nang hindi nagdaragdag ng kumplikadong panlabas na circuitry.

Telecommunications Equipment na may Standard Serial Ports

Ang mga telecommunications device ay kadalasang gumagamit ng mga serial port para sa diagnostics at system control.Ang MAX250CSD ay nagbibigay ng kinakailangang pagsasalin ng antas ng boltahe sa pagitan ng mga panloob na logic circuit at mga panlabas na konektor ng RS 232.Sinusuportahan nito ang matatag na bidirectional na komunikasyon para sa pagpapalitan ng command at pag-uulat ng katayuan.Ang compact surface mount package nito ay nagbibigay-daan sa pagsasama sa mga board ng komunikasyon kung saan kinokontrol ang kahusayan ng espasyo at layout.

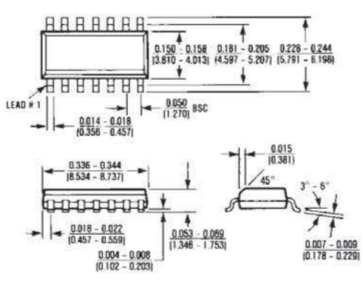

Outline na Mga Dimensyon ng MAX250CSD

Mechanical outline drawing na tumutukoy sa 14 lead small outline package na ginagamit para sa MAX250CSD.Nagbibigay ang diagram ng mga view sa itaas, gilid, at dulo na may mga dimensional na tolerance sa pulgada at milimetro, kabilang ang kabuuang haba ng katawan, lapad ng katawan, lead pitch na 0.050 pulgada BSC, at lapad ng lead at mga hanay ng kapal.Ang taas ng seating plane, standoff dimension, at lead bend angle ay tinukoy para suportahan ang PCB footprint design at assembly.Ang lead 1 na pagkakakilanlan ay minarkahan upang matiyak ang tamang oryentasyon sa panahon ng pagkakalagay.Ang mga thermal na katangian ay nakalista sa θJA na 115 degrees C bawat watt at θJC na 60 degrees C bawat watt, na nagpapahiwatig ng junction sa ambient at junction sa case thermal resistance para sa thermal analysis.

MAX250CSD Mga Kalamangan at Kahinaan

Mga kalamangan

• Pinagsasama ang dalawang driver at dalawang receiver sa isang pakete, na binabawasan ang mga panlabas na bahagi

• Sinusuportahan ang buong duplex na komunikasyon para sa sabay-sabay na pagpapadala at pagtanggap ng operasyon

• May kasamang 600 mV receiver hysteresis para sa pinabuting noise tolerance

• Gumagana mula sa iisang 5 V na supply, na nagpapasimple sa mga kinakailangan sa kuryente

• Available sa isang compact na 14 pin SOIC package para sa space efficient na mga layout

• Mahusay na angkop para sa mga system na umaasa sa itinatag na RS 232 serial standards

Mga disadvantages

• Limitado sa RS 232 communication protocol

• Tinukoy para sa operasyon lamang sa loob ng 0 C hanggang 70 C na hanay ng temperatura

• Nangangailangan ng 5 V supply, hindi direktang tugma sa 3.3 V logic system

• Hindi nakahanay sa mas bagong mababang boltahe na mga pamantayan ng serial interface

• Hindi sumusunod sa mga paghihigpit sa materyal na RoHS

MAX250CSD Mga Alternatibo

Numero ng Bahagi	Manufacturer	Mga Pangunahing Tampok	Gamitin ang Case/Notes
MAX250CSD+G55	Analog Devices Inc./Maxim Integrated	Dual RS-232 transceiver na gumagana mula sa iisang 5 V supply.Nagbibigay ng dalawang driver at dalawang receiver na may built-in na hysteresis para sa pinahusay na kaligtasan sa ingay at matatag na full-duplex na komunikasyon.	Ginagamit sa mga naka-embed na system, pang-industriya na controller, at serial communication interface na nangangailangan ng maaasahang RS-232 connectivity.
MAX250CSD+	Analog Devices Inc./Maxim Integrated	RS-232 transceiver na may integrated charge pump, na sumusuporta sa 4.5 V hanggang 5.5 V na hanay ng supply.Idinisenyo para sa full-duplex na operasyon na may pinahusay na integridad ng signal.	Angkop para sa mga module ng komunikasyon, mga interface ng microcontroller, at mga legacy na serial port na application.
MAX250CSD+T	Analog Devices Inc./Maxim Integrated	Dual driver/receiver RS-232 interface IC na nakabalot para sa awtomatikong pagpupulong.Nagbibigay ng matatag na paghahatid ng data at sumusuporta sa karaniwang mga antas ng serial na komunikasyon.	Karaniwang ginagamit sa mga compact na disenyo ng PCB para sa data acquisition, instrumentation, at kagamitan sa komunikasyon.
MAX250CPD	Analog Devices Inc./Maxim Integrated	RS-232 transceiver na sumusuporta sa dalawahang driver at receiver na may maaasahang 5 V na operasyon.Idinisenyo para sa matatag na full-duplex na komunikasyon sa surface-mount na format.	Angkop para sa mga pang-industriyang board ng komunikasyon, mga serial interface adapter, at naka-embed na pagkakakonekta ng system.

Tungkol sa Maxim Integrated

Ang Maxim Integrated Products, Inc. ay itinatag noong 1983 at itinatag ang punong tanggapan nito sa San Jose, California.Ang kumpanya ay dalubhasa sa disenyo at pagbuo ng analog at mixed signal integrated circuits para sa malawak na hanay ng mga electronic system.Ang portfolio ng produkto nito ay sumasaklaw sa pamamahala ng kuryente, pagpoproseso ng signal, conversion ng data, at mga solusyon sa interface na ginagamit sa pang-industriya, sasakyan, komunikasyon, medikal, at mga aplikasyon ng consumer.Noong 2021, naging bahagi ng Analog Devices, Inc. ang Maxim Integrated, na pinalawak ang mga teknolohikal na mapagkukunan nito at pandaigdigang abot sa loob ng industriya ng semiconductor.

Konklusyon

Tinutulungan ka ng MAX250CSD na i-bridge ang agwat sa pagitan ng 5V logic at tradisyonal na RS-232 serial port nang hindi nagdaragdag ng mga kumplikadong circuit.Sa dalawang driver at dalawang receiver sa loob ng isang compact na 14-pin SOIC package, sinusuportahan nito ang maayos na full duplex na komunikasyon.Ang internal charge pump nito ay nag-aalis ng pangangailangan para sa dual power supply, na nagpapanatili sa iyong disenyo na simple.Makakakuha ka rin ng built-in na noise tolerance salamat sa receiver hysteresis, na tumutulong na mapanatili ang matatag na paglipat ng data.Mula sa mga naka-embed na board hanggang sa serial-based na kagamitan, madali itong umaangkop sa maraming setup.Kung kailangan mo ng maaasahan at direktang solusyon sa interface ng RS-232, binibigyan ka ng device na ito ng malinis at praktikal na opsyon.
