Ano ang Transformer Core

Maaaring napansin mo kung paano tahimik na sinusuportahan ng mga transformer ang halos lahat ng electrical system sa paligid mo.Sa gitna ng lahat ng ito ay ang transformer core, na gumagabay sa magnetic energy upang ligtas at mahusay na magbago ang boltahe.Ang pag-unawa sa kung paano gumagana ang mga core ng transformer ay nakakatulong sa iyong makita kung bakit may iba't ibang disenyo at kung saan ang bawat isa ay pinakaangkop.Mula sa malalaking power station hanggang sa pang-araw-araw na electronics, core shape, structure, at material ay nakakaimpluwensya lahat sa performance.Ang gabay na ito ay gagabay sa iyo sa mga pangunahing pangunahing kaalaman sa transformer sa malinaw na paraan, na tumutulong sa iyong ikonekta kung paano gumagana ang mga ito sa kung saan aktwal na ginagamit ang mga ito.

Catalog

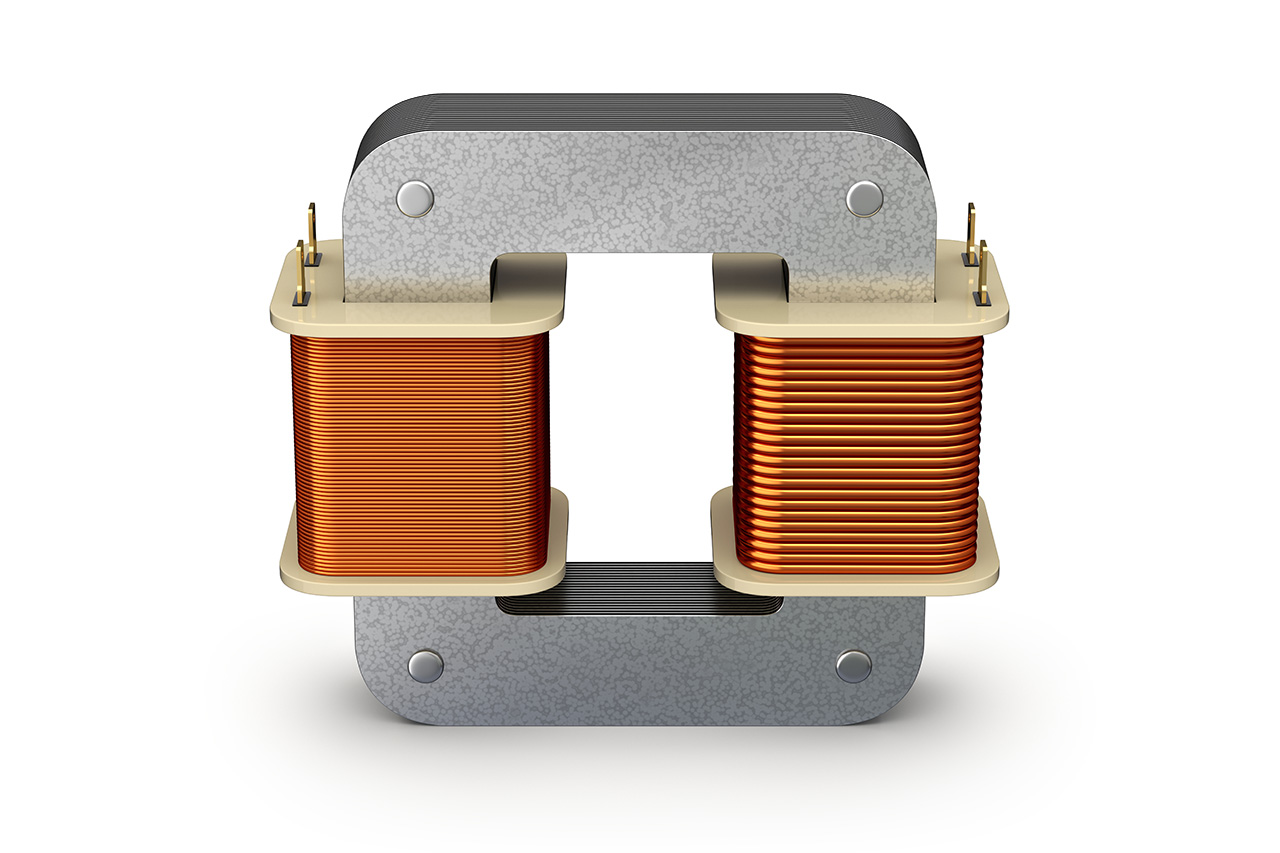

Larawan 1. Transformer Core

Ano ang Transformer Core

Ang core ng transformer ay ang magnetic na istraktura sa loob ng isang transpormer na nagbibigay-daan sa paglipat ng enerhiya sa pagitan ng mga windings.Ito ay kadalasang gawa mula sa ferromagnetic na materyales tulad ng silicon steel, na nagpapahintulot sa magnetic flux na dumaloy nang madali.Ang core ay nagbibigay ng isang tinukoy na magnetic path na nag-uugnay sa pangunahin at pangalawang windings.

Ang pangunahing pag-andar nito ay upang suportahan ang magnetic coupling sa pagitan ng mga windings.Kapag dumadaloy ang alternating current sa primary winding, lumilikha ito ng nagbabagong magnetic field na ginagabayan ng core patungo sa pangalawang winding, na nagpapahintulot sa pagbabago ng boltahe nang walang direktang kontak sa kuryente.

Ang core ay nagsisilbi rin ng isang istrukturang papel sa pamamagitan ng paghawak sa mga windings sa lugar at pagpapanatili ng wastong pagkakahanay.Sa pamamagitan ng mga magnetic at mechanical function na ito, ang core ng transpormer ay gumaganap ng isang pangunahing papel sa maaasahang operasyon ng transpormer.

Mga Bahagi ng Transformer Core

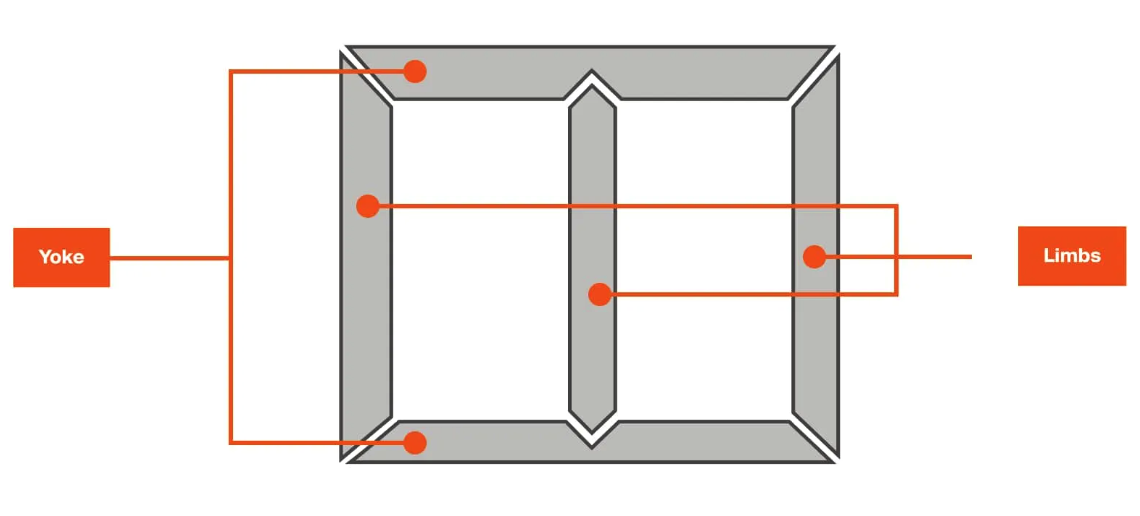

Figure 2. Mga Bahagi ng Transformer Core

Ang isang transformer core ay binubuo ng ilang mahahalagang bahagi na gumagabay sa magnetic flux at sumusuporta sa mga windings.Magkasama, ang mga bahaging ito ay nakakaimpluwensya sa parehong magnetic performance at pangkalahatang kahusayan ng transpormer.

Core Limbs

Ang mga core limbs ay ang mga patayong seksyon ng core ng transpormer kung saan inilalagay ang mga windings.Ang mga seksyong ito ay nagdadala ng karamihan sa magnetic flux na ginawa sa panahon ng operasyon.Habang dumadaloy ang kasalukuyang sa mga windings, ang mga limbs ay nagbibigay ng isang low-resistance path na nagpapahintulot sa magnetic field na direktang dumaan sa mga coils, na sumusuporta sa epektibong paglipat ng enerhiya sa pagitan ng mga windings.Dahil ang mga windings ay naka-mount sa mga limbs, ang kanilang laki at hugis ay nakakaimpluwensya rin sa paglamig, insulation spacing, at pangkalahatang layout ng transformer.

Mga Pangunahing Pamatok

Ang mga core yokes ay ang mga pahalang na seksyon ng core na kumokonekta sa mga limbs at kumpletuhin ang magnetic circuit.Ang kanilang pangunahing tungkulin ay magbigay ng tuluy-tuloy na landas ng pagbabalik para sa magnetic flux, na tinitiyak na ang field ay nananatiling nakakulong sa loob ng core structure sa halip na kumalat sa nakapaligid na hangin.Bilang karagdagan sa paggabay sa pagkilos ng bagay, ang mga pamatok ay tumutulong na hawakan ang core nang sama-sama, na nag-aambag sa mekanikal na lakas at pagpapanatili ng wastong pagkakahanay sa pagitan ng mga limbs sa panahon ng operasyon at paghawak.

Paano Gumagana ang Transformer Core

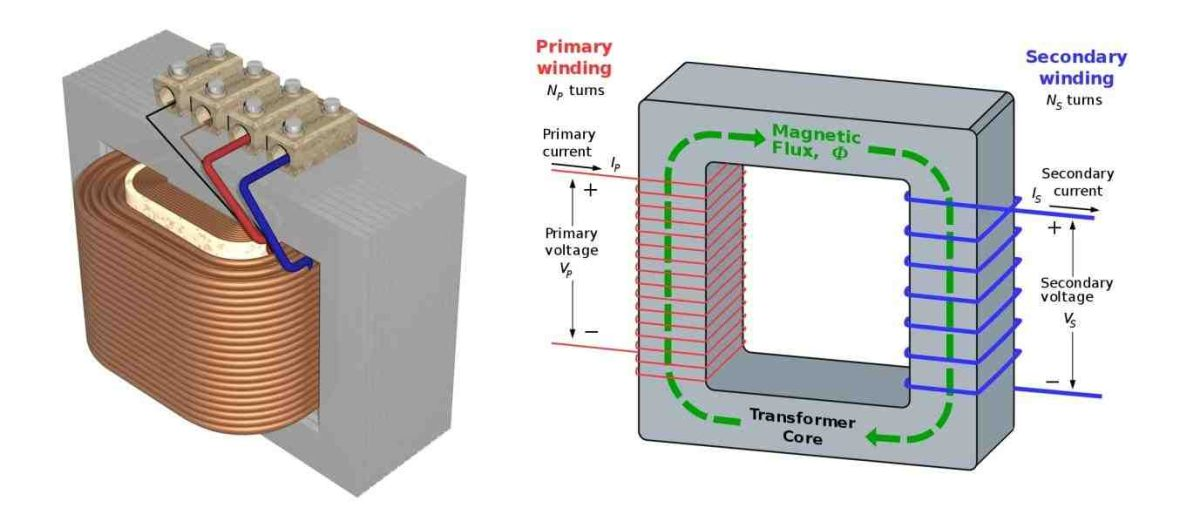

Figure 3. Magnetic Flux Flow sa isang Transformer Core

Ang isang transformer core ay gumagana sa pamamagitan ng pagbibigay ng isang tinukoy na landas para sa magnetic flux na ginawa ng alternating current sa primary winding.Kapag ang isang alternating current ay dumadaloy sa pangunahing paikot-ikot, ito ay bumubuo ng patuloy na pagbabago ng magnetic field.Ang patlang na ito ay nagiging puro sa loob ng core dahil ang pangunahing materyal ay nag-aalok ng mas mababang pagtutol sa magnetic flux kaysa sa nakapaligid na hangin.

Ang magnetic flux ay naglalakbay sa core at nag-uugnay sa pangunahin at pangalawang windings.Habang nagbabago ang flux na ito sa paglipas ng panahon, nagdudulot ito ng boltahe sa pangalawang paikot-ikot.Sa pamamagitan ng prosesong ito, ang enerhiyang elektrikal ay inililipat mula sa pangunahing bahagi patungo sa pangalawang bahagi nang walang direktang kontak sa kuryente.Ang pagkakaroon ng core ay nagsisiguro na ang karamihan sa magnetic field na nilikha ng pangunahing paikot-ikot ay umabot sa pangalawang paikot-ikot kaysa sa dispersing palabas.

Sa pamamagitan ng paggabay sa magnetic flux sa isang kinokontrol na landas, nakakatulong ang transformer core na mapanatili ang mahusay na pagkakabit sa pagitan ng mga windings at nililimitahan ang mga pagkalugi na dulot ng mga stray magnetic field.Ang kinokontrol na magnetic behavior na ito ay nagbibigay-daan sa pagbabago ng boltahe na mangyari sa isang matatag at predictable na paraan, na bumubuo ng batayan ng operasyon ng transpormer sa mga praktikal na electrical system.

Mga Karaniwang Uri ng Transformer Core

Gumagamit ang mga modernong transformer ng iba't ibang mga pangunahing disenyo depende sa aplikasyon, mga kinakailangan sa kahusayan, at mga pangangailangan sa pagmamanupaktura.Ang pangunahing hugis at konstruksyon ay nakakaimpluwensya sa magnetic performance, pagkalugi, at pangkalahatang pag-uugali ng transformer.

Core-Type vs Shell-Type Transformer Cores

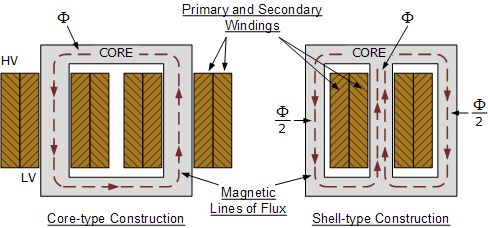

Figure 4. Core-Type at Shell-Type Transformer Cores

Ang mga transformer na uri ng core at uri ng shell ay pangunahing naiiba sa kung paano inaayos ang mga windings at core, na direktang nakakaapekto sa daloy ng magnetic flux, paggamit ng materyal, at pangkalahatang pagkalugi.

Sa isang core-type na transpormer, ang mga windings ay inilalagay sa paligid ng mga core limbs, at ang magnetic flux ay dumadaloy sa mga pangunahing seksyon na sumusuporta sa mga windings na ito.Ang pag-aayos na ito ay lumilikha ng medyo bukas na magnetic path at ginagawang mas madaling ma-access ang mga windings.Dahil sa layout na ito, ang mga core-type na disenyo ay karaniwang nangangailangan ng mas kaunting pangunahing materyal ngunit bahagyang mas paikot-ikot na materyal.Karaniwang ginagamit ang mga ito sa malalaking power at distribution transformer, kung saan ang kadalian ng pagkakabukod, paglamig, at pagpapanatili ay mahalaga.

Sa isang shell-type na transpormer, ang core ay pumapalibot sa mga windings, na nakapaloob sa kanila sa loob ng pangunahing istraktura.Ang magnetic flux ay nahahati sa maraming landas sa loob ng core, na tumutulong na panatilihin itong mahigpit na nakapaloob.Binabawasan nito ang leakage flux at maaaring humantong sa mas mababang magnetic loss.Ang mga disenyong uri ng shell ay karaniwang nangangailangan ng mas maraming pangunahing materyal ngunit mas kaunting paikot-ikot na materyal.Kadalasang pinipili ang mga ito para sa pamamahagi at mga espesyal na layunin na mga transformer kung saan mas gusto ang compact size, pinahusay na magnetic control, at pinababang ingay.

Three-, Four-, at Five-Limb Transformer Cores

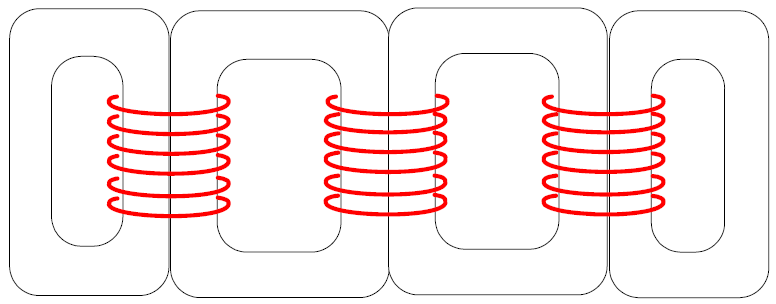

Figure 5. Three-, Four-, at Five-Limb Transformer Cores

Ang bilang ng mga limbs sa isang transformer core ay direktang nakakaapekto sa kung paano bumabalik ang magnetic flux sa pamamagitan ng core sa panahon ng operasyon.Ang bawat paa ay nagbibigay ng landas para sa pagkilos ng bagay na ginawa ng mga paikot-ikot, at ang pangkalahatang kaayusan ng paa ay tumutukoy kung gaano kahusay ang pagkilos na ito ay nakapaloob sa loob ng pangunahing istraktura.

Ang three-limb transformer core ay malawakang ginagamit sa maraming three-phase transformer dahil nag-aalok ito ng compact at material-efficient na disenyo.Sa pagsasaayos na ito, ang bawat phase winding ay inilalagay sa isang paa, at ang magnetic flux mula sa tatlong phase ay nagbabahagi ng mga karaniwang daanan ng pagbalik sa core.Ang pag-aayos na ito ay mahusay na gumaganap sa ilalim ng balanseng mga kondisyon sa pagpapatakbo at karaniwang pinipili para sa mga karaniwang aplikasyon kung saan ang pagiging simple at pinababang pangunahing materyal ay ginustong.

Sa ilang kundisyon sa pagpapatakbo, gayunpaman, ang mga shared return path sa isang three-limb core ay hindi sapat upang ganap na maglaman ng lahat ng bahagi ng magnetic flux.Tinutugunan ito ng four-limb at five-limb transformer cores sa pamamagitan ng pagdaragdag ng isa o dalawang panlabas na limbs na nagsisilbing nakalaang daan sa pagbabalik.Ang mga karagdagang limbs na ito ay nagbibigay ng mas malinaw na mga ruta para sa magnetic flux na umikot sa loob ng core, sa halip na kumalat sa mga nakapaligid na istruktura.

Sa pamamagitan ng pag-aalok ng pinahusay na kontrol ng return flux, nakakatulong ang mga disenyong may apat at limang paa na bawasan ang mga stray magnetic field, limitahan ang mga karagdagang pagkalugi, at mas mababang antas ng ingay.Para sa kadahilanang ito, kadalasang ginagamit ang mga ito sa mga configuration ng transformer kung saan ang balanse ng flux, thermal performance, o operating stability ay nangangailangan ng mas malapit na kontrol sa magnetic behavior.

Nakalamina na Transformer Core

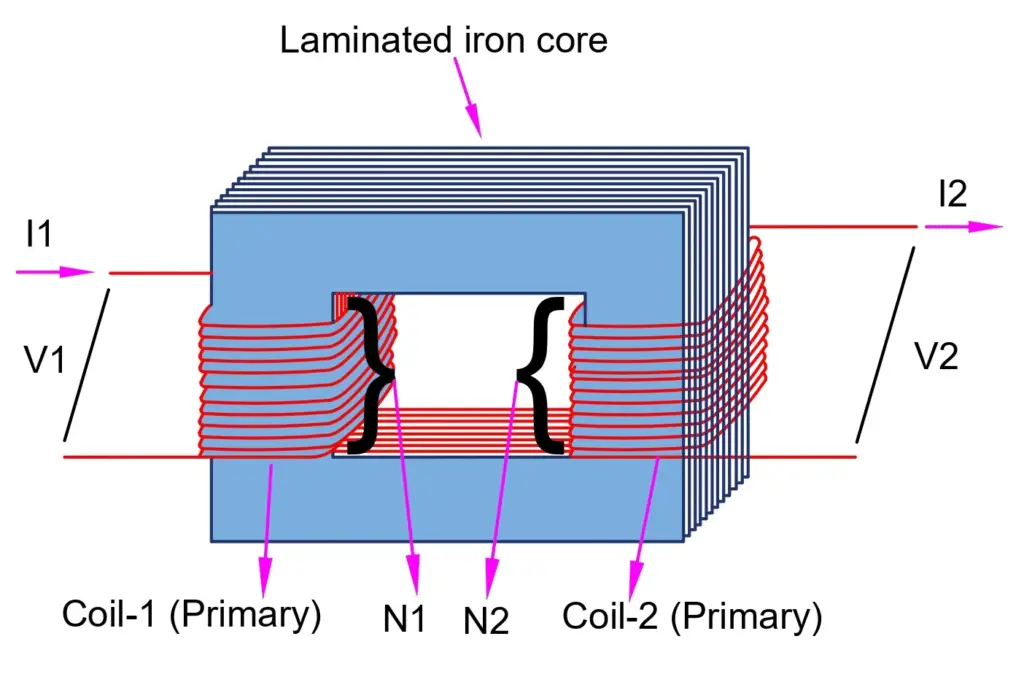

Figure 6. Laminated Transformer Core Structure

Ang laminated transformer core ay itinayo mula sa manipis na mga sheet ng electrical steel na pinagsama-sama upang mabuo ang core structure.Ang bawat sheet ay electrically insulated mula sa susunod, na naglilimita sa mga hindi gustong circulating currents sa loob ng core material.Sa pamamagitan ng pagbabawas ng mga agos na ito, nakakatulong ang nakalamina na istraktura na kontrolin ang pagtitipon ng init sa panahon ng operasyon at pinapabuti ang pangkalahatang kahusayan.

Ang ganitong uri ng pangunahing disenyo ay malawakang ginagamit sa mga modernong transformer dahil nagbibigay ito ng praktikal na balanse sa pagitan ng kahusayan ng enerhiya, lakas ng makina, at gastos sa pagmamanupaktura.Ang mga nakalamina na core ay mapagkakatiwalaan na gumaganap sa isang malawak na hanay ng mga antas ng kapangyarihan, na ginagawang angkop ang mga ito para sa parehong mga application na may mababang kapangyarihan at mas malalaking distribution o power transformer.

Ibinahagi ang Gap Transformer Core

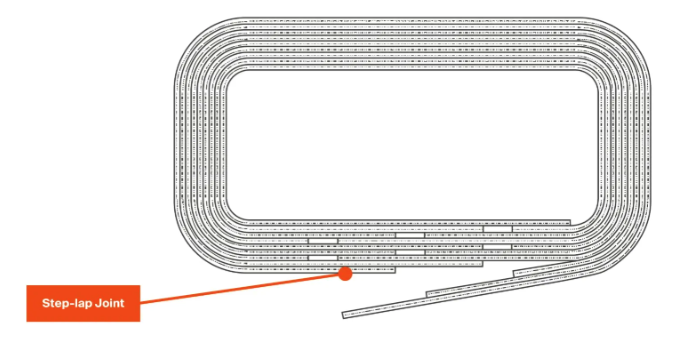

Figure 7. Distributed Gap Transformer Core

Ang isang distributed gap transformer core, madalas na tinutukoy bilang isang balot na core, ay nabuo sa pamamagitan ng paghubog ng mga steel lamination sa isang tuluy-tuloy na core structure sa halip na pag-assemble ang mga ito bilang mga stacked section.Ang pamamaraan ng pagmamanupaktura na ito ay nagreresulta sa maliliit na puwang na ipinamamahagi sa buong core, sa halip na puro sa mga partikular na joints.

Nakakatulong ang mga nakabahaging gaps na kontrolin ang magnetic behavior sa pamamagitan ng pagpapakinis ng daloy ng flux at paglilimita sa localized na saturation.Ang disenyong ito ay nag-aambag din sa mas mababang operating ingay at matatag na magnetic performance sa ilalim ng normal na kondisyon ng pagkarga.Ang mga distributed gap core ay karaniwang ginagamit sa mga transformer ng pamamahagi, kung saan ang pare-parehong operasyon, maaasahang pagganap, at pinababang gastos sa pagmamanupaktura ay mahalagang mga pagsasaalang-alang sa disenyo.

Toroidal Transformer Core

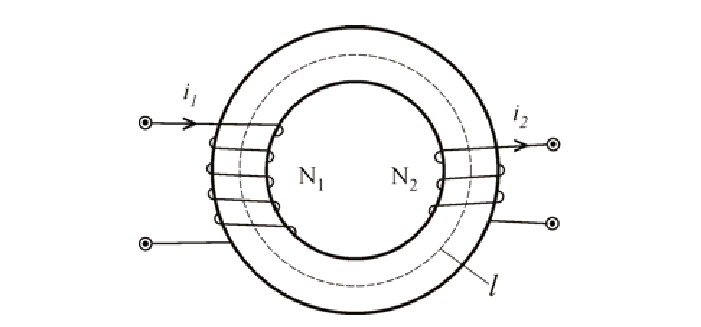

Larawan 8. Toroidal Transformer Core

Ang isang toroidal transformer core ay may hugis singsing na istraktura na may mga paikot-ikot na nakabalot nang pantay-pantay sa paligid nito.Ang disenyong ito ay nagbibigay ng napakakinis na magnetic path, na tumutulong sa pagpapababa ng mga pagkalugi at pagbabawas ng mga stray magnetic field.Ang mga toroidal core ay kadalasang ginagamit sa mga compact power supply at electronic equipment, lalo na kapag ang tahimik na operasyon at maliit na sukat ay mahalaga.

Mga Aplikasyon ng Transformer Cores

Larawan 9. Mga Aplikasyon ng Power Transformer

Ginagamit ang mga transformer core sa malawak na hanay ng mga electrical system, kung saan pinapagana nila ang maaasahang paglipat ng enerhiya at kontrol ng boltahe sa ilalim ng iba't ibang mga kondisyon ng operating.Ang kanilang disenyo at pagpili ng materyal ay nag-iiba depende sa boltahe ng system, mga inaasahan sa kahusayan, mga limitasyon sa laki ng pisikal, at mga pangangailangan sa kapaligiran.

Sa mga network ng pamamahagi ng kuryente, ang mga core ng transformer ay isang sentral na bahagi ng mga transformer na naka-mount sa poste, naka-mount sa pad, at naka-ground-mount.Ang mga system na ito ay patuloy na gumagana at madalas sa mataas na antas ng boltahe, kaya ang mga pangunahing disenyo ay pinili upang mabawasan ang mga pagkalugi, kontrolin ang init, at matiyak ang mahabang buhay ng serbisyo.Sa mga substation, sinusuportahan ng mas malalaking transformer core ang conversion ng boltahe sa pagitan ng transmission at distribution level, kung saan ang mekanikal na lakas at stable na magnetic performance ay lalong mahalaga.

Ang mga core ng transformer ay malawakang ginagamit din sa mga kagamitang pang-industriya, tulad ng mga motor drive, welding system, at power conversion unit.Sa mga environment na ito, dapat panghawakan ng mga core ang iba't ibang load at madalas na paglipat habang pinapanatili ang pare-parehong performance.Ang mga pangunahing pagpipilian sa disenyo dito ay kadalasang binabalanse ang kahusayan sa tibay at thermal stability.

Sa mga electronic device at compact power supply, mas maliliit na transformer core ang ginagamit para pamahalaan ang mababa hanggang katamtamang antas ng kuryente.Ang mga application na ito ay nagbibigay ng higit na diin sa laki, pagbabawas ng ingay, at electromagnetic na kontrol, na nakakaimpluwensya sa pagpili ng pangunahing hugis at konstruksyon.Sa lahat ng application, pinipili ang mga core ng transformer upang tumugma sa mga kondisyon ng pagpapatakbo, na tinitiyak ang maaasahang pagganap sa parehong malakihang imprastraktura at araw-araw na electronic system.

Konklusyon

Ang mga core ng transformer ay gumaganap ng isang pangunahing papel sa kung paano gumagalaw ang elektrikal na enerhiya sa pamamagitan ng mga sistema ng kuryente.Nakita mo kung paano ginagabayan ng core structure ang magnetic flux at sinusuportahan ang ligtas na pagbabago ng boltahe.Umiiral ang iba't ibang mga pangunahing disenyo dahil nag-iiba-iba ang mga kundisyon sa pagpapatakbo, mga pangangailangan sa kahusayan, at mga limitasyon sa laki mula sa isang application patungo sa isa pa.Ang laminated, distributed gap, at toroidal core ay nagsisilbi sa mga partikular na layunin.Naaapektuhan din ng pag-aayos ng paa kung paano bumabalik ang magnetic flux sa core.Kapag naiintindihan mo ang mga pagkakaibang ito, nagiging mas madaling makita kung bakit ang mga transformer core ay idinisenyo sa paraang ito at kung paano sinusuportahan ng mga ito ang maaasahang pagpapatakbo ng kuryente.
