Ano ang Hall Effect Transducer at Paano Ito Gumagana

Nakatagpo ka ng mga sensor ng Hall effect sa maraming pang-araw-araw na device, ngunit maaaring hindi malinaw ang kanilang operasyon sa simula.Ang isang mas malapit na pagtingin ay nagpapakita kung paano tumutugon ang mga sensor na ito sa mga magnetic field at ginagawa ang tugon na iyon sa isang magagamit na signal ng kuryente.Habang pinag-aaralan mo ang mga konsepto, sisimulan mong makita kung paano magkakaugnay ang lahat ng kasalukuyang, magnetic field, at materyal na katangian.Sa mga simpleng paliwanag at praktikal na halimbawa, ang paksa ay nagiging mas madaling sundin at nauugnay sa mga totoong circuit at system na maaari mong makaharap.

Catalog

Larawan 1. Hall Effect Transducer Diagram

Ano ang Hall Effect Transducer

Ang Hall Effect Transducer ay isang electronic device na nakakakita ng magnetic field at ginagawa itong electrical signal na maaaring masukat.Ang pagpapatakbo nito ay batay sa Hall effect, kung saan ang isang kasalukuyang-dalang materyal ay nagkakaroon ng maliit na boltahe sa mga gilid nito kapag nakalantad sa isang magnetic field na patayo sa direksyon ng kasalukuyang daloy.Sa pamamagitan ng epektong ito, pinapalitan ng transduser ang lakas ng magnetic field sa isang masusukat na output ng kuryente.

Ang conversion na ito ay kapaki-pakinabang dahil ang mga electrical signal ay mas madaling sukatin, iproseso, at gamitin sa mga circuit kaysa sa mga magnetic field mismo.Ang output ay nagbabago sa inilapat na patlang, na nagpapahintulot sa magnetic na kondisyon na maipakita bilang isang nababasang signal ng boltahe.Bilang resulta, ang transducer ay nagbibigay ng direkta at epektibong paraan upang makita ang presensya at lakas ng magnetic field sa isang form na magagamit ng mga electronic circuit.

Istraktura at Prinsipyo ng Paggawa ng Hall Effect Transducer

Figure 2. Hall Effect Transducer Structure

Ang Hall Effect Transducer ay binuo sa paligid ng isang manipis na semiconductor strip na may apat na terminal na nakalagay sa mga partikular na punto.Ang isang pares ng mga terminal ay nagdadala ng input current sa pamamagitan ng strip, habang ang isa pang pares ay kinokolekta ang output boltahe.Ang magnetic field ay inilapat sa buong strip sa isang tamang anggulo sa kasalukuyang landas, dahil ang pag-aayos na ito ay nagbibigay-daan sa transduser na makagawa ng elektrikal na output nito.

Sa panahon ng operasyon, ang kasalukuyang daloy sa pamamagitan ng semiconductor strip mula sa isang gilid patungo sa isa pa.Kapag walang magnetic field, gumagalaw ang mga charge carrier sa kasalukuyang landas nang hindi lumilikha ng kapansin-pansing boltahe sa mga terminal ng output.Kapag ang isang magnetic field ay inilapat patayo sa landas na iyon, ang gumagalaw na mga carrier ng singil ay itinutulak patagilid at nagsisimulang mangolekta sa isang gilid ng strip.

Ang patagilid na paggalaw ng singil na ito ay lumilikha ng pagkakaiba sa potensyal ng kuryente sa pagitan ng mga terminal ng output.Lumilitaw ang pagkakaibang iyon bilang boltahe ng Hall, na siyang masusukat na output ng transduser.Sa ganitong paraan, ang semiconductor strip ay nagbibigay ng landas para sa kasalukuyang daloy, ang magnetic field ay nagiging sanhi ng pagpapalihis ng singil, at ang mga terminal ng output ay nakukuha ang nagresultang boltahe.

Hall Voltage at Paano Ito Binubuo

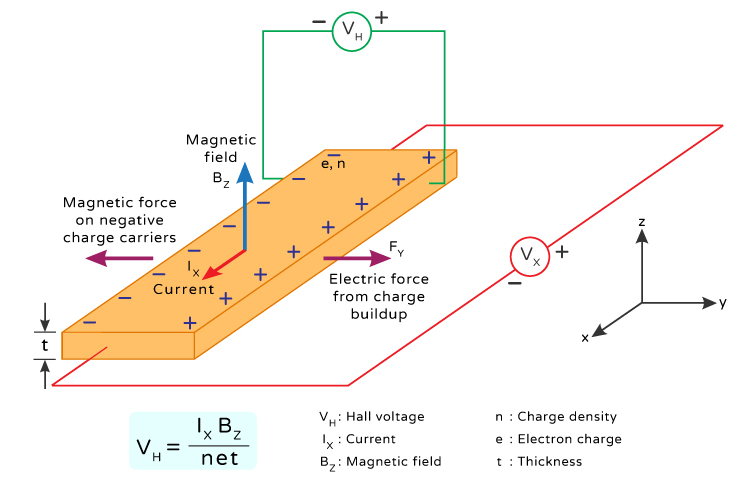

Figure 3. Hall Voltage Generation

Ang boltahe ng hall ay ang maliit na boltahe na lumilitaw sa isang kasalukuyang dala na materyal kapag ang isang magnetic field ay inilapat patayo sa direksyon ng kasalukuyang daloy.Itinutulak ng field ang mga gumagalaw na tagadala ng singil nang patagilid, na nagiging sanhi ng pagkolekta ng mga ito sa isang bahagi ng materyal habang ang kabaligtaran ay naiwan na may kabaligtaran na singil, at ang paghihiwalay ng singil na ito ay lumilikha ng pagkakaiba sa potensyal ng kuryente na kilala bilang Hall boltahe.

Ang laki ng boltahe ng Hall ay nakasalalay sa kasalukuyang, lakas ng magnetic field, materyal, at kapal ng elemento ng sensing.Tumataas ito habang lumalaki ang kasalukuyang o magnetic field, at bumababa ito kapag mas makapal ang materyal sa direksyon ng field.

Ang isang pinasimple na expression para sa relasyon na ito ay V_H = (I × B) / (n × e × t), saan V_H ay ang boltahe ng Hall, ako ay ang kasalukuyang, B ay ang magnetic field, n ay ang density ng carrier ng singil, e ay ang singil ng isang elektron, at ang t ay ang kapal ng materyal.Ipinapakita ng expression na ito ang pangunahing mga kadahilanan na kumokontrol sa boltahe ng output nang hindi nagdaragdag ng hindi kinakailangang detalye ng matematika.

Mga Materyales na Ginamit sa Hall Effect Sensor

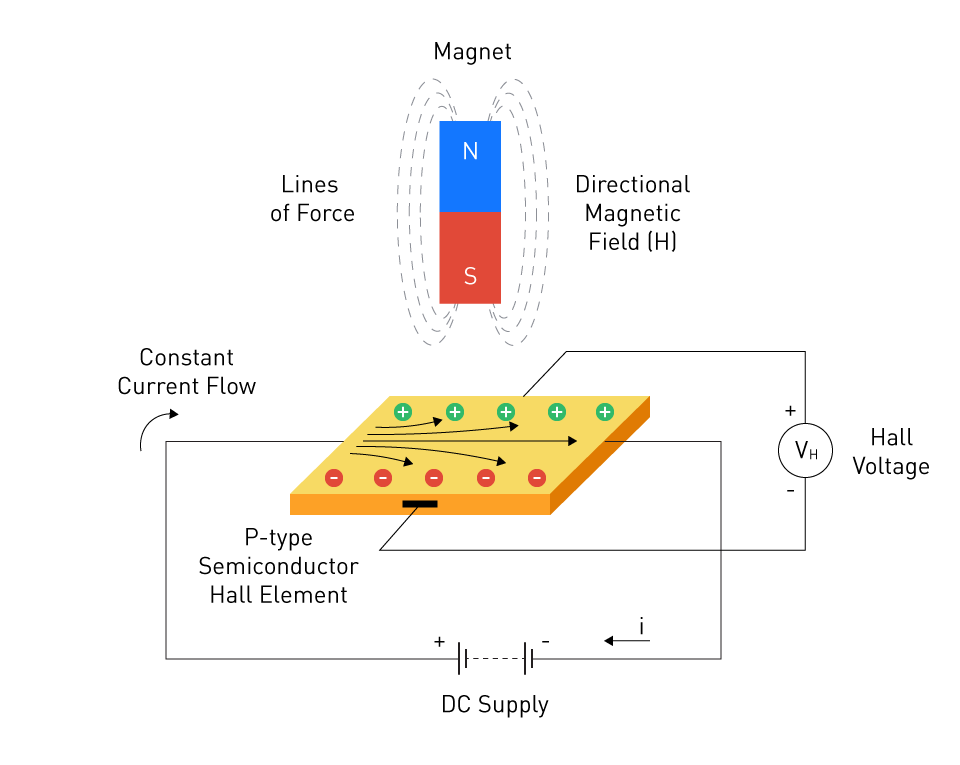

Figure 4. Semiconductor Hall Sensor Setup

Ang mga Hall Effect device ay maaaring gawin mula sa parehong mga metal at semiconductor, dahil pareho silang makakagawa ng Hall boltahe kapag ang kasalukuyang daloy sa kanila sa pagkakaroon ng magnetic field.Sa mga metal, ang epekto ay kadalasang napakaliit, na ginagawang mas mahirap makita at magamit ang output sa mga sensing application.Para sa kadahilanang iyon, karamihan sa mga aparato ng Hall Effect ay ginawa mula sa mga materyales na semiconductor kaysa sa mga ordinaryong metal.

Ang mga semiconductor ay karaniwang ginustong dahil nag-aalok sila ng mas mataas na sensitivity.Nangangahulugan ito na gumagawa sila ng mas malaking Hall boltahe sa ilalim ng parehong mga kondisyon, na ginagawang mas madaling masukat ang output.Ang mas malakas na output ay tumutulong din sa device na tumugon nang mas malinaw sa mga pagbabago sa magnetic field.

Ang materyal na ginamit sa sensing element ay may direktang epekto sa output boltahe at katumpakan ng pagsukat.Ang mga katangian tulad ng density ng carrier ng singil at kapal ng materyal ay nakakaimpluwensya kung gaano kalaki ang boltahe ng Hall na nagagawa.Ang mga materyales na bumubuo ng mas malaki at mas matatag na output ay karaniwang mas angkop para sa tumpak na pagsukat.

Mga Uri ng Hall Effect Sensor

Mga Analog Hall Effect Sensor

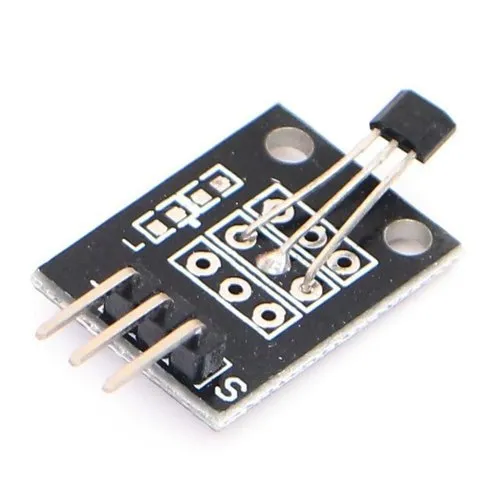

Figure 5. Analog Hall Effect Sensor Module

Ang mga sensor ng Analog Hall Effect ay gumagawa ng tuluy-tuloy na boltahe ng output na nagbabago sa proporsyon sa inilapat na magnetic field.Habang lumalakas o humihina ang magnetic field, nagbabago ang boltahe ng output kasama nito, na nagpapahintulot sa sensor na magpakita ng unti-unting mga pagkakaiba-iba sa halip na isang solong estado lamang.Dahil ang output ay patuloy na sumusunod sa field, ang ganitong uri ng sensor ay kapaki-pakinabang kapag ang circuit ay kailangang sukatin kung gaano kalaki ang pagbabago ng magnetic field, hindi lamang kung ito ay naroroon.

Karaniwang ginagamit ang ganitong uri sa position sensing, current sensing, at iba pang mga gawain sa pagsukat kung saan kinakailangan ang maayos at nababasang output.Ito ay angkop na angkop para sa tumpak na pagsukat dahil kahit na ang maliliit na pagbabago sa magnetic field ay maaaring lumitaw sa output signal, na ginagawang mas madaling makita ang pinong paggalaw o variation ng field.

Mga Digital Hall Effect Sensor

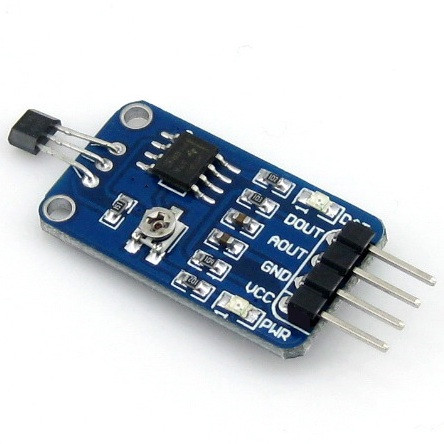

Larawan 6. Digital Hall Effect Sensor Module

Ang mga sensor ng Digital Hall Effect ay nagbibigay ng isang discrete na output, karaniwang isang ON o OFF signal, sa halip na isang patuloy na pagbabago ng boltahe.Gumagana ang mga ito gamit ang isang panloob na switching point, madalas na tinatawag na magnetic threshold, kaya kapag ang magnetic field ay umabot o pumasa sa antas na iyon, ang output ay nagbabago ng estado.Kapag bumaba ang field sa ilalim ng tinukoy na antas ng paglabas, babalik ang output sa orihinal nitong estado, na nagbibigay sa mga electronic system ng malinaw at madaling basahin na switching signal.

Dahil tumutugon sila sa mga antas ng threshold kaysa sa unti-unting pagbabago sa field, malawakang ginagamit ang mga digital Hall Effect sensor sa mga switching at detection system.Kasama sa mga karaniwang application ang pag-detect ng pagbukas at pagsara ng pinto, paglilipat ng limitasyon, proximity sensing, pagbibilang ng pulso, at pagtukoy ng posisyon, kung saan ang pangunahing layunin ay upang matukoy kung ang isang magnetic target ay umabot sa isang partikular na punto.

Mga Application ng Hall Effect Transducers

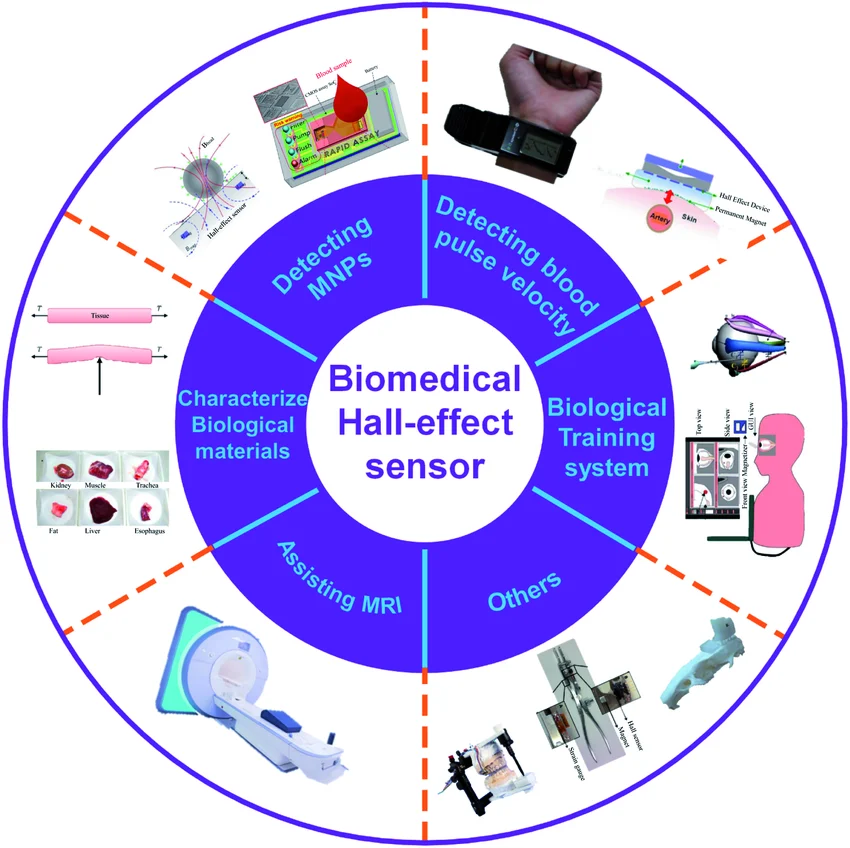

Larawan 7. Mga Application ng Hall Effect Sensor

Ang Hall Effect transducers ay malawakang ginagamit para sa magnetic field sensing sa pang-industriya at siyentipikong mga instrumento kung saan kinakailangan ang tumpak na pagsukat ng lakas ng field.

Sa kasalukuyang sensing application, ang mga ito ay karaniwang naka-deploy sa mga motor drive, power supply, at mga sistema ng pamamahala ng baterya upang sukatin ang kasalukuyang nang walang direktang kontak sa kuryente.

Para sa posisyon at displacement detection, ang mga sensor na ito ay ginagamit sa mga automotive system, linear actuator, at robotics, kung saan ang mga pagbabago sa magnetic field ay nagpapahiwatig ng paggalaw.

Inilapat din ang mga ito sa mga sistema ng pagsubaybay sa kapangyarihan, pinagsasama ang data ng kasalukuyan at boltahe upang matantya ang real-time na paggamit ng kuryente sa mga de-koryenteng kagamitan.

Mga Bentahe at Disadvantage ng Hall Effect Transducers

Mga kalamangan	Mga Limitasyon
Pagsusukat na walang contact	Sensitibo sa pag-anod ng temperatura
Galvanic na paghihiwalay sa pagitan ng sensing circuit at kasalukuyang landas	Maaaring limitado ang katumpakan sa mga pangunahing disenyo ng open-loop
Ligtas na pagsukat ng mataas na kasalukuyang antas	Ang mga stray magnetic field ay maaaring makaapekto sa mga pagbabasa
Napakababang pagkawala ng pagpasok	Maaaring kailanganin ng mas mababang antas ng signal ang amplification o conditioning
Mababang pagkawala ng kuryente at nabawasan ang pag-init	Maaaring mangailangan ng magnetic core o dagdag na pagliko ang low-current na pagsukat
Sinusukat ang kasalukuyang AC at DC	Ang mga open-loop na bersyon ay may katamtamang bandwidth at oras ng pagtugon
Magandang linearity at maaasahang output sa mga precision device	Ang mga closed-loop na bersyon ay mas malaki at mas mahal
Flexible na mekanikal na pagkakalagay	Ang mga closed-loop na bersyon ay kumokonsumo ng higit na kapangyarihan mula sa pangalawang supply
Available ang mga compact at magaan na opsyon	Maaaring limitado ang boltahe ng output sa ilang mga closed-loop na disenyo
Available ang mataas na sensitivity at mahigpit na switching threshold	Ang pagganap ay nakasalalay sa katatagan ng materyal at pag-uugali ng thermal

Konklusyon

Mayroon ka na ngayong malinaw na pananaw kung paano gumagana ang Hall Effect Transducer at kung bakit ito malawakang ginagamit.Ang paraan ng pag-convert ng magnetic field sa isang masusukat na signal ay ginagawa itong kapaki-pakinabang sa maraming praktikal na sitwasyon.Makikita mo kung paano nagtutulungan ang istraktura, materyales, at prinsipyo ng pagpapatakbo nito upang makagawa ng maaasahang mga resulta.Mula sa sensing current hanggang sa pag-detect ng posisyon, nag-aalok ito ng flexible na paggamit sa iba't ibang system.Ang pag-unawa sa mga pangunahing kaalaman na ito ay nakakatulong sa iyong malaman kung saan at paano umaangkop ang mga sensor na ito sa real-world na electronics.Sa pundasyong ito, nagiging mas madaling tuklasin at ilapat ang mga ito sa sarili mong mga proyekto.
