Ano ang isang Flyback Diode?Paano Ito Gumagana at Bakit Kailangan ng Iyong Circuit

Sa artikulong ito, malalaman mo kung ano ang flyback diode at kung bakit kailangan mo ito sa mga circuit na may mga relay, motor, at solenoid.Mauunawaan mo kung paano nilikha ang back EMF kapag biglang huminto ang kasalukuyang at kung paano nito masisira ang iyong mga switching device.Ipinapaliwanag ng artikulo kung paano gumagana ang isang flyback diode, kung saan mo ito dapat ilagay, at kung paano pumili ng tama.Makakakita ka rin ng mga karaniwang uri ng diode at kung paano ginagamit ang mga ito sa mga circuit.

Catalog

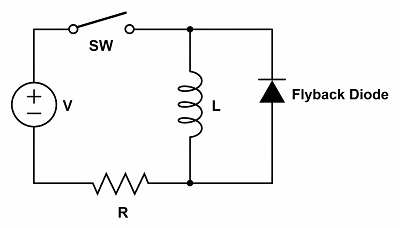

Figure 1. Flyback Diode Circuit

Ano ang isang Flyback Diode?

Ang flyback diode ay isang proteksyon diode na konektado sa isang inductive circuit upang maiwasan ang mataas na boltahe na spike kapag ang kasalukuyang ay biglang pinatay.Tinatawag din itong freewheeling diode, snubber diode, o back EMF diode.Ang diode na ito ay pangunahing ginagamit sa mga coil tulad ng mga relay, solenoid, at motor na nag-iimbak ng enerhiya sa isang magnetic field.Kapag ang switching device ay naka-off, ang naka-imbak na enerhiya ay maaaring lumikha ng isang mapanganib na reverse boltahe.Pinoprotektahan ng flyback diode ang mga transistor, MOSFET, at iba pang mga switching component mula sa pinsalang dulot ng back EMF sa mga inductive circuit.

Bakit Kailangan ang isang Flyback Diode?

Ang mga inductive na bahagi tulad ng mga coils at relay ay nag-iimbak ng enerhiya sa anyo ng isang magnetic field habang ang kasalukuyang dumadaloy sa kanila.Kapag ang power supply ay biglang nadiskonekta, ang magnetic field ay mabilis na bumagsak.Ang biglaang pagbabago sa kasalukuyang bumubuo ng mataas na boltahe na spike, na kilala bilang back EMF (electromotive force).Ang boltahe spike ay maaaring mas mataas kaysa sa supply ng boltahe at maaaring makapinsala sa mga sensitibong switching device.Ang isang flyback diode ay kinakailangan upang maiwasan ang mataas na boltahe na lumilipas mula sa pagsira o pagpapahina sa mga bahagi ng circuit.

Paano Gumagana ang isang Flyback Diode?

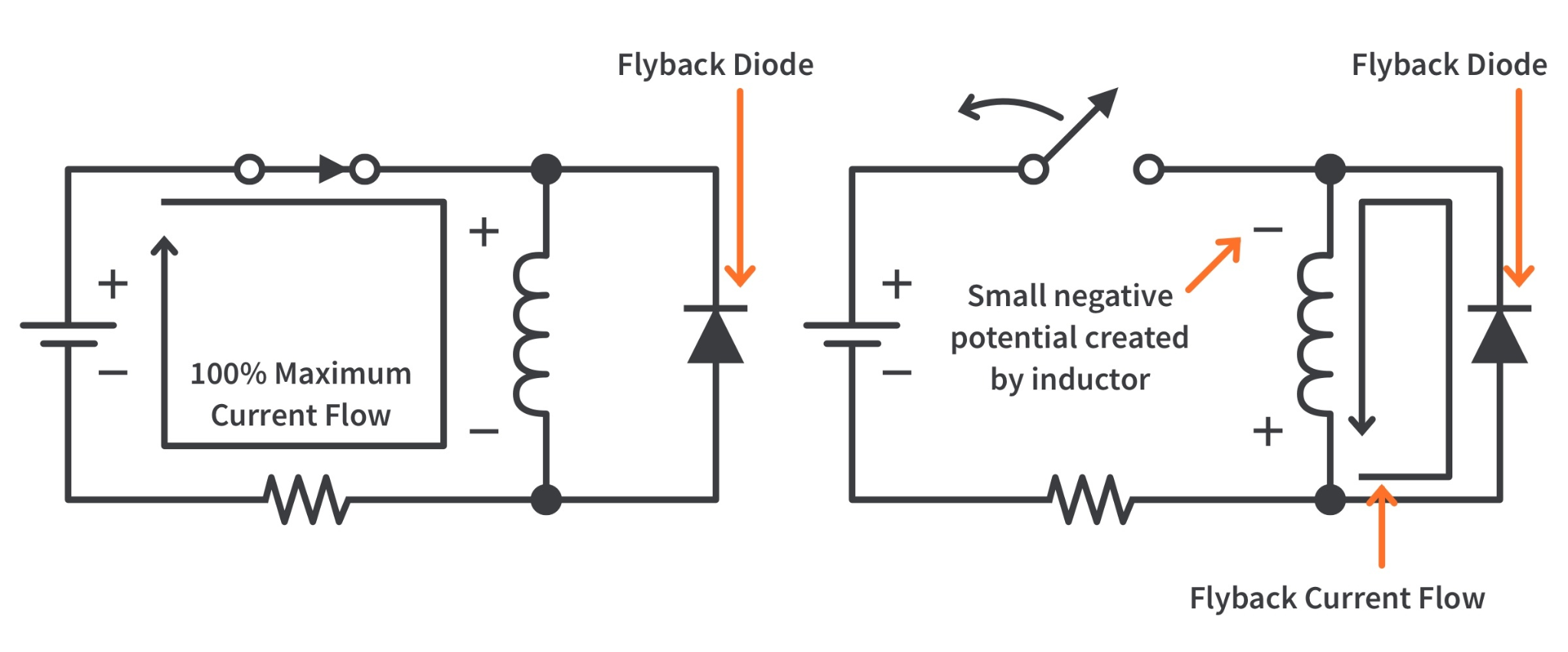

Figure 2. Flyback Diode Operation (Normal at Switch-Off na Kondisyon)

Sa ilalim ng normal na operasyon, kapag ang switch ay sarado at kasalukuyang dumadaloy sa coil, ang flyback diode ay reverse-biased at hindi nagsasagawa.Sa ganitong estado, ito ay nananatiling hindi aktibo at hindi nakakaapekto sa circuit.Kapag ang switch ay bumukas, ang kasalukuyang sa pamamagitan ng inductor ay hindi maaaring tumigil kaagad dahil ang mga inductor ay lumalaban sa mga biglaang pagbabago sa kasalukuyang.Ang pagbagsak ng magnetic field ay gumagawa ng reverse boltahe sa buong coil.Itong reverse voltage forward-biases ang flyback diode, na nagpapahintulot sa current na umikot sa coil at diode loop.Ang recirculating current ay unti-unting bumababa habang ang nakaimbak na enerhiya ay inilabas.Sa panahon ng prosesong ito, i-clamp ng diode ang boltahe sa isang ligtas na antas, na pinoprotektahan ang switching device mula sa mataas na boltahe na spike.

Paglalagay ng Flyback Diode sa isang Circuit

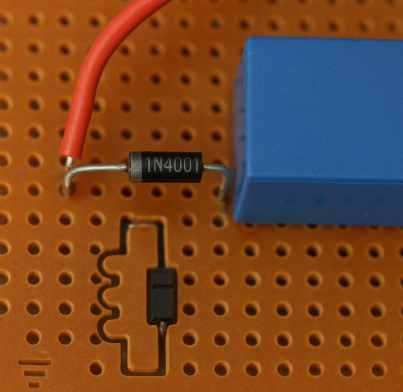

Figure 3. Koneksyon ng Flyback Diode

Ang isang flyback diode ay konektado sa parallel sa inductive load, tulad ng isang relay coil o motor winding.Ang diode ay inilagay na may tamang polarity, ibig sabihin ang cathode nito ay kumokonekta sa positibong bahagi ng supply ng coil at ang anode nito ay kumokonekta sa negatibong bahagi.Tinitiyak ng oryentasyong ito na ang diode ay nananatiling reverse-biased sa panahon ng normal na operasyon.Kapag ang switch ay naka-off, ang polarity sa kabuuan ng coil ay bumabaligtad at ang diode ay nagiging forward-biased.Gaya ng ipinapakita sa Figure 3, ang pagkonekta sa diode nang direkta sa coil ay nagbibigay ng agarang proteksyon sa switching device.

Paano Pumili ng Tamang Flyback Diode?

Ang pagpili ng tamang flyback diode ay nagsisiguro ng maaasahang proteksyon ng circuit at mahabang buhay ng bahagi.Ang diode ay dapat tumugma sa mga de-koryenteng katangian ng inductive load at switching device.

1. Suriin ang Reverse Voltage Rating

Ang reverse voltage rating ng diode ay dapat na mas mataas kaysa sa supply voltage ng circuit.Tinitiyak nito na ang diode ay ligtas na makatiis sa normal na operating boltahe nang hindi nasira.Inirerekomenda ang margin ng kaligtasan upang maiwasan ang pagkabigo sa ilalim ng mga pansamantalang kondisyon.Palaging i-verify ang pinakamataas na boltahe ng supply bago piliin ang diode.

2. I-verify ang Forward Current Rating

Dapat hawakan ng diode ang peak current na dumadaloy sa coil kapag naka-off ang switch.Ang pasulong na kasalukuyang rating ay dapat na katumbas ng o mas malaki kaysa sa kasalukuyang operating ng inductor.Kung ang rating ay masyadong mababa, ang diode ay maaaring mag-overheat at mabigo.Pumili ng isang diode na may sapat na kasalukuyang kapasidad para sa maaasahang pagganap.

3. Isaalang-alang ang Bilis ng Pagbawi

Sa mabilis na paglipat ng mga circuit, tulad ng PWM motor control, ang bilis ng pagbawi ay nagiging mahalaga.Ang isang mabagal na recovery diode ay maaaring hindi tumugon nang mabilis sa mga high-frequency na application.Para sa mga naturang circuit, ang isang mabilis na pagbawi ng diode ay nagpapabuti sa pagganap at binabawasan ang mga pagkalugi sa paglipat.Ang mga karaniwang diode ay angkop para sa mga low-frequency na relay circuit.

4. Magpasya sa pagitan ng Standard, Fast, o Schottky Diodes

Ang mga karaniwang rectifier diode ay gumagana nang maayos para sa pangunahing relay at solenoid na proteksyon.Ang mga fast recovery diode ay mas gusto sa pagpapalit ng mga power supply at high-speed control circuit.Ang mga Schottky diode ay nag-aalok ng napakabilis na paglipat at mas mababang pasulong na pagbaba ng boltahe, na nagpapabuti sa kahusayan.Ang pagpili ay depende sa bilis ng paglipat at mga kinakailangan sa circuit.

Mga Karaniwang Diode na Ginagamit bilang Flyback Diodes

Matapos maunawaan kung paano pumili ng isang flyback diode, nakakatulong na malaman ang mga karaniwang uri ng diode na ginagamit sa mga circuit.Pinipili ang bawat uri batay sa bilis ng paglipat, kahusayan, at mga kinakailangan sa dalas ng circuit.

1N4001–1N4007 Serye

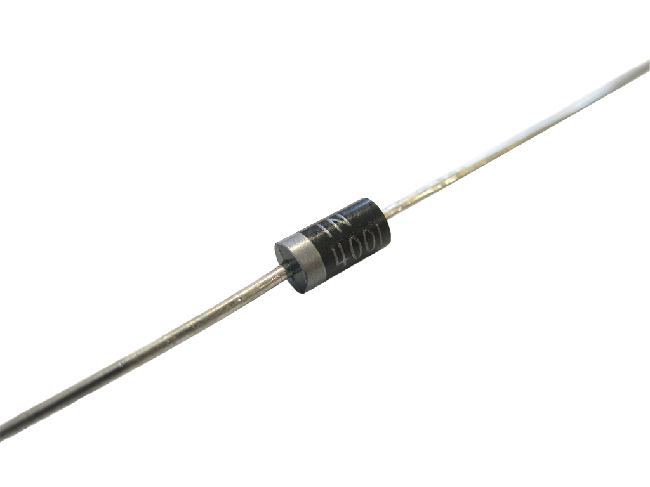

Larawan 4. 1N400x Diode

Ang serye ng 1N4001–1N4007 ay isang pangkat ng mga general-purpose rectifier diode na karaniwang ginagamit bilang mga flyback diode sa mga low-frequency na circuit.Ang mga diode na ito ay idinisenyo para sa karaniwang pagwawasto ng kapangyarihan at pangunahing proteksyon ng pasaklaw sa pagkarga.Pinangangasiwaan nila ang katamtamang kasalukuyang at malawakang ginagamit sa mga relay driver circuit at maliit na DC motor control system.Ang pagkakaiba sa pagitan ng bawat modelo ay higit sa lahat ay nakasalalay sa kanilang pinakamataas na reverse voltage rating.Dahil ang mga ito ay mabagal na pagbawi ng mga diode, ang mga ito ay pinakaangkop para sa mababang bilis ng paglipat ng mga aplikasyon.Tulad ng ipinapakita sa figure, ang axial-lead diode na ito ay simple sa istraktura at malawak na magagamit sa mga elektronikong bahagi.

HER108

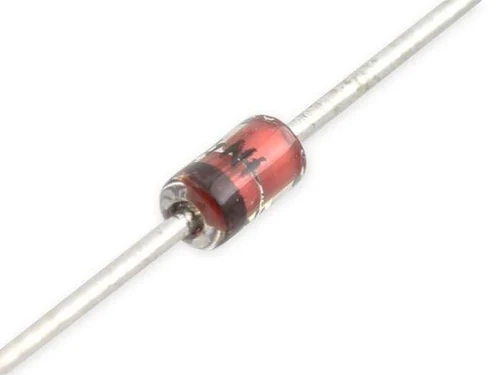

Larawan 5. HER108 Diode

Ang HER108 ay isang high-efficiency fast recovery diode na idinisenyo para sa mas mataas na bilis ng switching application.Ito ay karaniwang ginagamit bilang isang flyback diode sa paglipat ng mga power supply at PWM control circuits.Kung ikukumpara sa mga karaniwang rectifier diode, mayroon itong mas mabilis na reverse recovery time, na binabawasan ang mga pagkalugi sa paglipat.Ginagawa nitong angkop para sa mga circuit na tumatakbo sa mas mataas na frequency.Sinusuportahan din ng HER108 ang mas mataas na kakayahan sa paghawak ng boltahe, na ginagawa itong maaasahan sa mga mahirap na kapaligiran.Tulad ng inilalarawan sa figure, ito ay karaniwang nanggagaling sa isang axial package na katulad ng iba pang rectifier diodes.

UF4007

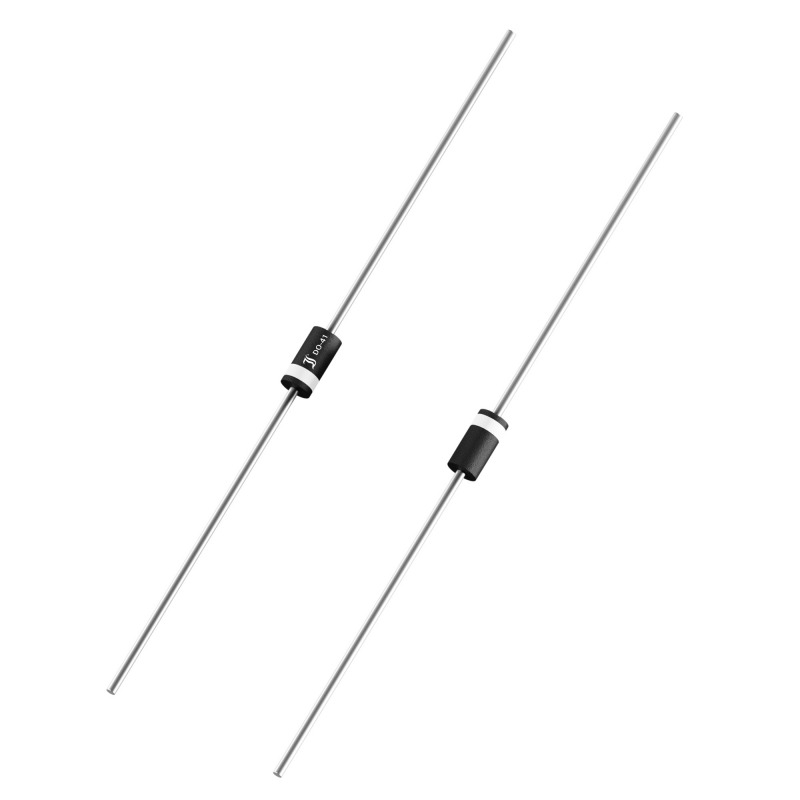

Larawan 6. UF4007 Diode

Ang UF4007 ay isang ultra-fast recovery diode na malawakang ginagamit para sa proteksyon ng flyback sa mga high-speed na electronic circuit.Nag-aalok ito ng parehong hanay ng rating ng boltahe gaya ng 1N4007 ngunit may mas mabilis na pagganap ng paglipat.Ginagawa nitong mainam ang feature na ito para sa pagpapalit ng mga regulator, inverters, at SMPS circuit.Dahil sa mabilis nitong oras ng pagbawi, binabawasan nito ang ingay at pinapabuti nito ang pangkalahatang kahusayan ng system.Madalas itong pinipili kapag ang mga karaniwang diode ay masyadong mabagal para sa aplikasyon.Tulad ng nakikita sa figure, ito ay mukhang katulad ng isang regular na rectifier diode ngunit na-optimize para sa high-frequency na operasyon.

FR107

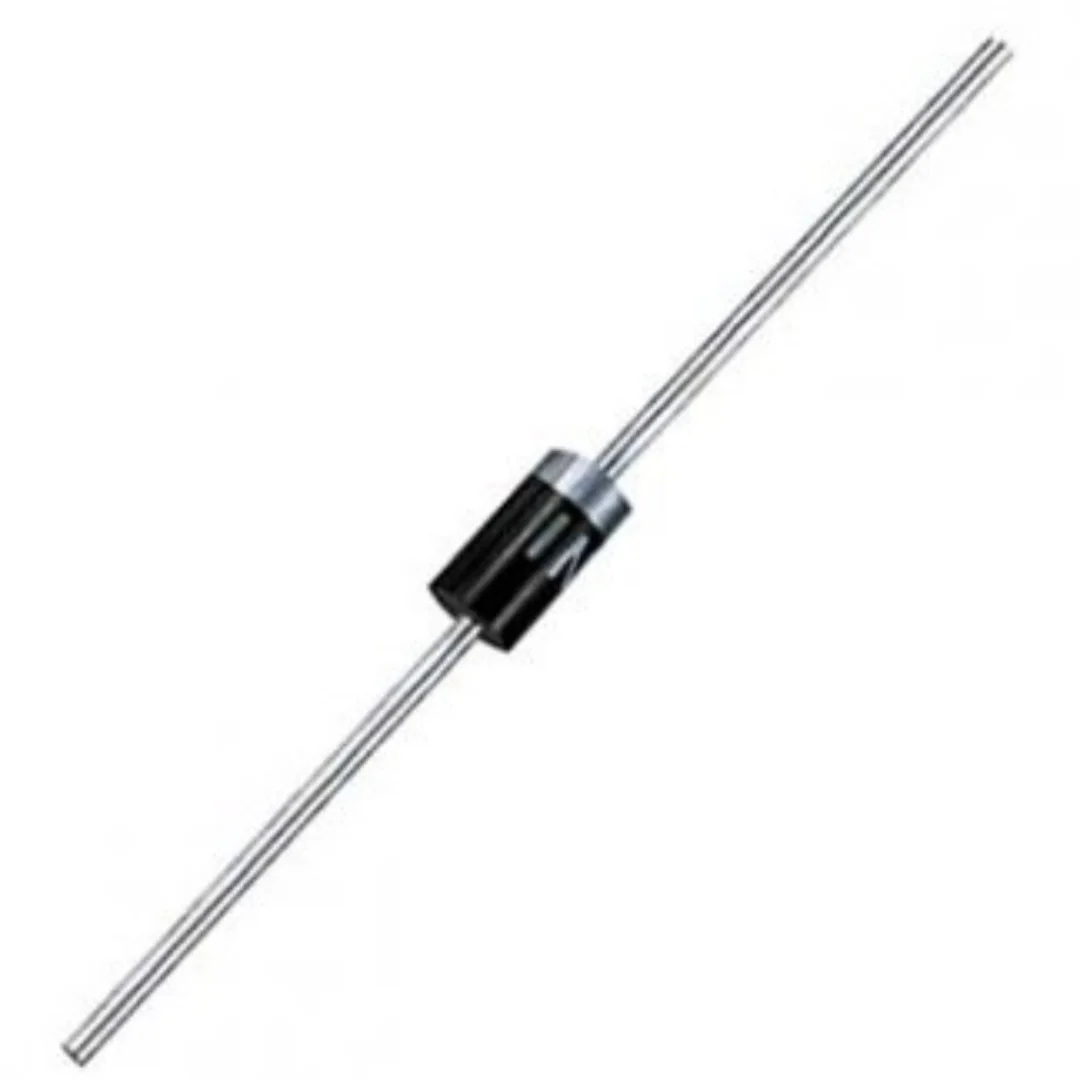

Larawan 7. FR107 Diode

Ang FR107 ay isang fast recovery rectifier diode na karaniwang ginagamit para sa mga aplikasyon ng flyback at freewheeling.Nagbibigay ito ng mas mabilis na reverse recovery kumpara sa karaniwang 1N400x diodes.Ginagawa nitong angkop para sa mga medium-frequency switching circuit at mga sistema ng driver ng motor.Sinusuportahan ng FR107 ang katamtamang kasalukuyang paghawak at matatag na pagganap sa ilalim ng mga kondisyon ng paglipat.Madalas itong ginagamit sa mga power supply circuit kung saan kinakailangan ang pinabuting bilis ng pagtugon.Gaya ng ipinapakita sa Figure 7, ito ay nasa isang compact na axial-lead package para sa madaling pag-mount ng PCB.

1N5819

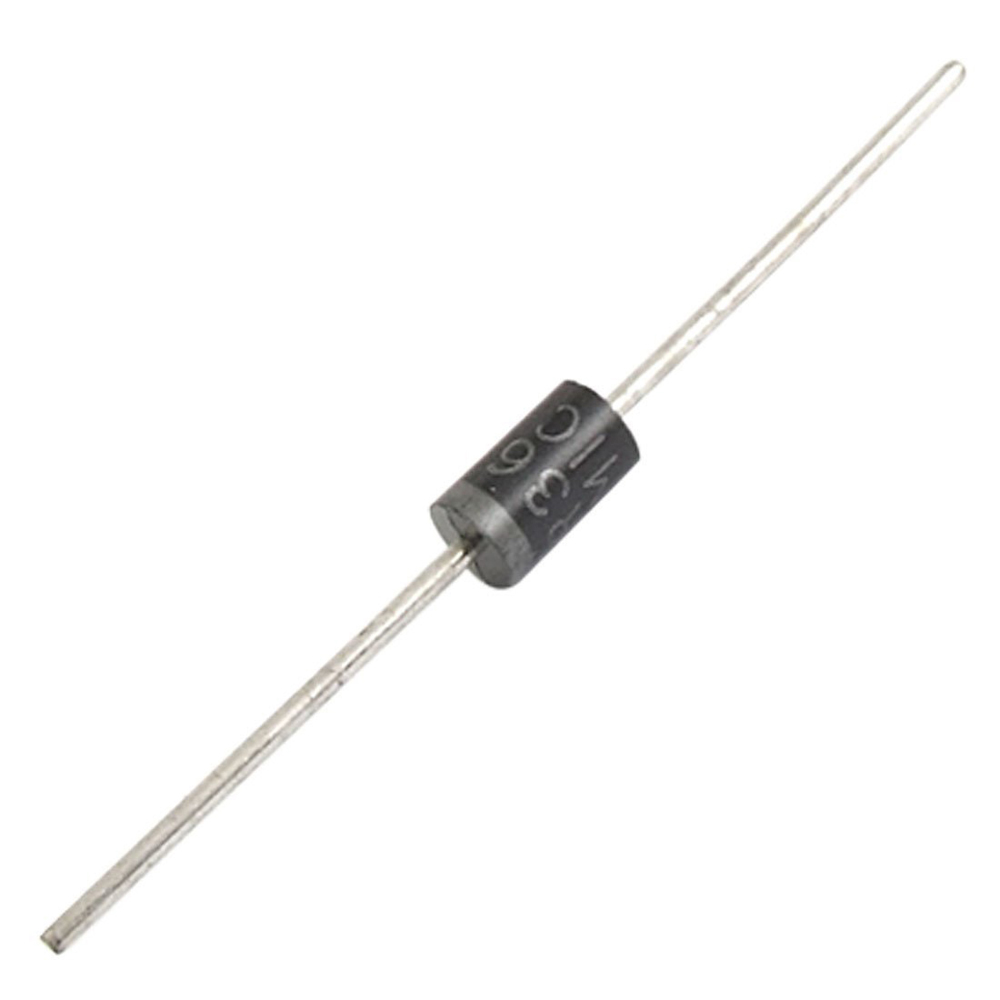

Larawan 8. 1N5819 Schottky Diode

Ang 1N5819 ay isang Schottky diode na karaniwang ginagamit bilang isang flyback diode sa mga low-voltage, high-efficiency circuit.Hindi tulad ng karaniwang rectifier diodes, mayroon itong napakababang pasulong na pagbagsak ng boltahe.Binabawasan nito ang pagkawala ng kuryente at pinapahusay ang kahusayan sa mga sistemang pinapagana ng baterya.Nag-aalok din ito ng napakabilis na pagganap ng paglipat, na ginagawa itong angkop para sa mga high-frequency na DC-DC converter.Dahil sa mababang pagbaba ng boltahe nito, malawak itong ginagamit sa mga driver ng motor na may mababang boltahe at naka-embed na electronics.Tulad ng ipinapakita sa figure, ang diode ay may tipikal na axial form factor ngunit gumagamit ng Schottky barrier technology sa loob.

Flyback Diode vs Freewheeling Diode vs Snubber

Ang mga terminong flyback diode at freewheeling diode ay kadalasang ginagamit nang palitan, ngunit tumutukoy ang mga ito sa bahagyang magkaibang konteksto ng paggamit.Ang snubber circuit, gayunpaman, ay isang mas malawak na paraan ng proteksyon na maaaring gumamit ng mga resistor at capacitor sa halip na isang diode.

Parameter	Flyback Diode	Freewheeling Diode	RC Snubber Circuit
Pangunahing Kahulugan	Proteksyon diode para sa inductive load	Diode na nagpapahintulot sa kasalukuyang recirculation	Resistor-capacitor voltage suppression network
Pangunahing Layunin	Pigilan ang EMF	Panatilihin ang kasalukuyang landas	Bawasan ang mga spike ng boltahe at pag-ring
Mga Karaniwang Bahagi	Isang diode	Isang diode	Resistor + Capacitor
Ginamit Sa	Mga relay, motor, coils	Inductors sa mga converter	Pagpapalit ng mga device
Paglalagay	Sa kabuuan ng inductive load	Sa kabila ng inductor	Sa kabila ng switch o load
Kontrol ng Boltahe	I-clamp ang boltahe sa ligtas na antas	Pinapanatili ang kasalukuyang daloy	Sumisipsip ng lumilipas na enerhiya
Pagiging kumplikado ng Circuit	Napakasimple	Napakasimple	Mas kumplikado
Pagbawas ng EMI	Katamtaman	Katamtaman	Mataas
Epekto ng Bilis ng Paglipat	Pinapabagal ang kasalukuyang pagkabulok	Pinapabagal ang kasalukuyang pagkabulok	Pinapayagan ang kontroladong pagkabulok
Pagkawala ng kapangyarihan	Mababa	Mababa	Mas mataas dahil sa risistor
Kaangkupan ng Dalas	Mababa hanggang katamtaman	Katamtaman hanggang mataas	Mataas na dalas ng mga circuit
Pangangasiwa ng Enerhiya	Magnetic na enerhiya	Magnetic na enerhiya	Elektrisidad na lumilipas na enerhiya
Karaniwang Termino ng Paggamit	Proteksyon ng relay	Power converter inductor	Proteksyon ng high-speed switching
Bilang ng Bahagi	Isa	Isa	Dalawa o higit pa

Mga Bentahe ng Paggamit ng Flyback Diodes

Ang mga flyback diode ay malawakang ginagamit dahil nagbibigay sila ng simple at epektibong proteksyon ng circuit.Pinapabuti nila ang pagiging maaasahan at binabawasan ang panganib ng pagkabigo sa mga switching system.

• Pinoprotektahan ang mga transistor, MOSFET, at switching device mula sa mga spike ng boltahe

• Binabawasan ang ingay ng kuryente at electromagnetic interference (EMI)

• Mababang gastos at malawak na magagamit na bahagi

• Madaling i-install gamit ang simpleng parallel na koneksyon

• Pinapabuti ang pangkalahatang tibay ng circuit at habang-buhay

• Nangangailangan ng kaunting karagdagang pagiging kumplikado ng disenyo

Mga aplikasyon ng Flyback Diodes

Ang mga flyback diode ay karaniwang ginagamit sa mga circuit na naglalaman ng mga inductive load.Ang kanilang tungkulin ay mahusay sa pagpapanatili ng matatag at ligtas na operasyon sa maraming mga electronic system.

1. Relay Driver Circuits

Ang mga flyback diode ay malawakang ginagamit sa mga relay driver circuit upang protektahan ang mga transistor na kumokontrol sa relay coil.Kapag naka-off ang relay, pinipigilan ng diode ang mga high-voltage spike.Tinitiyak nito ang maaasahang operasyon sa automation at control system.

2. Kontrol ng DC Motor

Sa DC motor driver circuits, ang mga flyback diode ay nagpoprotekta sa mga switching device mula sa inductive voltage spike.Ginagamit ang mga ito sa H-bridge motor control at PWM speed controllers.Nakakatulong ito na mapanatili ang matatag na operasyon ng motor.

3. Solenoid Control System

Ang mga solenoid ay bumubuo ng malakas na inductive voltage kapag naka-off.Pinipigilan ng isang flyback diode ang pinsala sa pagkontrol ng electronics.Ang mga sistemang ito ay karaniwan sa industriyal na automation at valve control.

4. Automotive Electronics

Ang mga flyback diode ay ginagamit sa automotive relay modules at actuator circuits.Ang mga sasakyan ay naglalaman ng maraming inductive load tulad ng mga fuel injector at relay.Ang wastong proteksyon ay nagpapabuti sa pangmatagalang pagiging maaasahan sa malupit na kapaligiran.

5. Pagpapalit ng Power Supply

Sa pagpapalit ng mga circuit ng kuryente, ang mga flyback diode ay ginagamit upang pamahalaan ang daloy ng enerhiya sa mga inductive na bahagi.Tumutulong sila na protektahan ang mga MOSFET at kontrolin ang mga spike ng boltahe.Pinapabuti nito ang katatagan ng system sa mga regulated power system.

6. Naka-embed at Microcontroller System

Kadalasang kinokontrol ng mga microcontroller ang mga relay at motor sa pamamagitan ng mga transistor.Ang mga flyback diode ay nagpoprotekta sa mga low-voltage na logic system na ito mula sa mga inductive transient.Pinipigilan nito ang mga hindi inaasahang pag-reset o pagkasira ng hardware.

Konklusyon

Pinoprotektahan ng flyback diode ang mga switching device sa pamamagitan ng pagbibigay ng ligtas na landas para sa inductive current kapag naka-off ang power.Ang wastong paglalagay sa buong inductive load at tamang pagpili batay sa rating ng boltahe, kasalukuyang kapasidad, at bilis ng pagbawi ay mahalaga para sa epektibong proteksyon.Ang iba't ibang uri ng diode, kabilang ang standard, mabilis na pagbawi, at Schottky diode, ay pinili depende sa dalas ng paglipat at mga pangangailangan sa kahusayan.Sa pamamagitan ng pagbabawas ng mga spike ng boltahe, ingay ng kuryente, at stress ng bahagi, pinapabuti ng mga flyback diode ang pagiging maaasahan at pinahaba ang habang-buhay ng mga electronic system.
