Ano ang SRAM?

Ang SRAM, o static na RAM, ay isang uri ng memorya na nagpapanatili ng data nang hindi nangangailangan ng patuloy na pag -refresh, na ginagawang mas mabilis at mas maaasahan para sa mga tiyak na gawain.Hindi tulad ng DRAM, hindi ito nangangailangan ng pana -panahong pag -recharging, ngunit ang mas malaking sukat at mas mataas na gastos ay limitasyon ang paggamit nito sa mga dalubhasang aplikasyon.Ang artikulong ito ay galugarin ang mga tampok, uri, mekanismo ng pagtatrabaho, at praktikal na paggamit.

Catalog

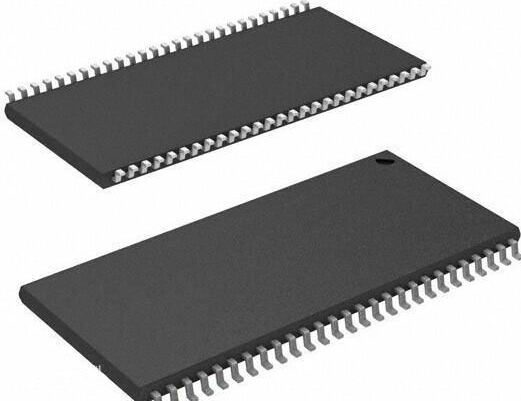

Panimula sa SRAM

Ang SRAM ay isang uri ng memorya na hindi nangangailangan ng isang circuit ng pag -refresh upang mapanatili ang data nito, hindi katulad ng DRAM, na nangangailangan ng madalas na pag -recharging upang mapanatili ang buo ng impormasyon nito.Ginagawa nitong gumanap ang SRAM nang mas mabilis at mas mahusay sa ilang mga gawain.Gayunpaman, mayroon itong mga drawbacks.Halimbawa, ang SRAM ay may mas mababang antas ng pagsasama, na nangangahulugang tumatagal ito ng mas maraming pisikal na puwang kumpara sa DRAM na may parehong kapasidad ng imbakan.Dahil dito, ang SRAM sa pangkalahatan ay mas mahal.Ang isang silikon na wafer na gumagawa ng DRAM na may mas malaking kapasidad ay magbubunga ng mas kaunting SRAM sa parehong lugar.Habang ang pagganap nito ay mas mahusay, ang mas malaking sukat at mas mataas na gastos ay limitahan ang paggamit nito sa mga tiyak na aplikasyon.

Mga pagtutukoy ng SRAM

Ang SRAM ay karaniwang ginagamit bilang isang memorya ng cache sa pagitan ng CPU at ang pangunahing memorya.Dumating ito sa dalawang uri: ang isa ay naayos nang direkta sa motherboard, habang ang iba pa, na kilala bilang baybayin (cache sa isang stick), ay ipinasok sa isang puwang para sa pagpapalawak.

Ang ilang mga chips, tulad ng CMOS 146818, ay may kasamang maliit na kapasidad na SRAM, tulad ng 128 byte, upang mag-imbak ng data ng pagsasaayos.Simula sa 80486 CPU, isang cache ang isinama sa loob ng processor upang mapabuti ang bilis ng paglipat ng data.Ito ay umusbong sa Pentium CPUs, kung saan ang mga termino tulad ng L1 cache (antas 1 cache) at L2 cache (antas 2 cache) ay naging pamantayan.Karaniwan, ang L1 cache ay matatagpuan sa loob ng CPU, habang ang L2 cache ay nakaposisyon sa labas.Gayunpaman, ang mga processors tulad ng Pentium Pro ay kasama ang parehong L1 at L2 cache sa loob ng CPU, na nagreresulta sa isang mas malaking pisikal na sukat.Nang maglaon, inilipat ng Pentium II ang L2 cache sa isang panlabas na itim na kahon sa labas ng CPU core.

Mabilis ang SRAM at hindi nangangailangan ng mga operasyon ng pag -refresh, hindi katulad ng DRAM.Gayunpaman, ang mataas na gastos at mas malaking sukat ay ginagawang hindi angkop bilang pangunahing memorya sa isang motherboard, kung saan kinakailangan ang mga malalaking kapasidad.

Gumagamit ng SRAM

Pangunahing ginagamit ang SRAM para sa antas ng 2 cache (L2 cache) sa computing.Umaasa ito sa mga transistor upang mag -imbak ng data, na ginagawang mas mabilis kaysa sa DRAM.Gayunpaman, ang SRAM ay may isang mas maliit na kapasidad kumpara sa iba pang mga uri ng memorya sa loob ng parehong lugar, na nililimitahan ang paggamit nito sa mga application na may mataas na kapasidad.

Sa kabila ng mas mataas na gastos nito, ang SRAM ay madalas na ginagamit bilang isang maliit na kapasidad na cache upang tulay ang bilis ng agwat sa pagitan ng isang mas mabilis na CPU at mas mabagal na DRAM.Dumating ito sa iba't ibang mga form, tulad ng asyncsram (asynchronous sram), pag -sync sram (kasabay na SRAM), PBSRAM (pipelined na pagsabog ng SRAM), at mga proprietary variant tulad ng Intel's CSRAM.

Ang arkitektura ng SRAM ay binubuo ng limang pangunahing sangkap: ang memorya ng cell array (array ng mga core cells), mga decoder ng address ng hilera/haligi, mga sensitibong amplifier, control circuit, at mga buffer/driver circuit.Ang mekanismo ng imbakan nito ay static, umaasa sa isang bistable circuit.Habang tinatanggal nito ang pangangailangan para sa pana -panahong pag -refresh tulad ng DRAM, ang pagiging kumplikado ng mga yunit ng imbakan nito ay binabawasan ang density ng pagsasama at pinatataas ang pagkonsumo ng kuryente.Sa kabila ng mga limitasyong ito, ang bilis at pagiging maaasahan ng SRAM ay ginagawang kinakailangan sa ilang mga aplikasyon na kritikal na pagganap.

Paano gumagana ang SRAM

Ang SRAM ay nagpapatakbo sa pamamagitan ng pag -iimbak ng data sa mga cell ng memorya nito nang hindi nangangailangan ng patuloy na pag -refresh.Ang pagsulat ng isang "1" sa isang 6t cell cell, halimbawa, ay nagsasangkot ng pagbibigay ng mga tiyak na halaga ng address sa hilera at mga decoder ng haligi upang pumili ng isang cell.Pagkatapos, ang pagsulat ay paganahin ang signal (kami) ay isinaaktibo, at ang data na "1" ay binago sa dalawang signal, "1" at "0," na ipinadala sa mga linya ng bit (BL at BLB) na konektado sa napiling cell.Sa yugtong ito, ang ilang mga transistor sa loob ng cell ay isinaaktibo, na nagpapahintulot sa mga signal na itakda ang panloob na latch upang hawakan nito ang "1."

Ang proseso para sa pagbabasa ng data ay katulad.Kung ang memorya ng memorya ay naglalaman ng "1," ang system ay unang nag-i-pre-singilin ang mga linya ng bit sa isang tiyak na boltahe.Kapag pinili ng mga decoder ng hilera at haligi ang cell ng memorya, ang naka -imbak na data ay nakakaapekto sa boltahe sa mga linya ng bit.Ang isang pagkakaiba -iba ng boltahe ay nilikha, na kung saan ay napansin at pinalakas ng amplifier ng kahulugan.Ang amplified signal na ito ay ipinadala sa output circuit, na pinapayagan ang naka -imbak na "1" na basahin nang tumpak.

Tinitiyak ng disenyo ng SRAM na ang data ay ligtas na naka-imbak at mabilis na na-access, ginagawa itong maaasahan para sa mga aplikasyon na nangangailangan ng memorya ng high-speed.

Mga uri ng SRAM

Hindi pabagu-bago na SRAM

Ang mga di-pabagu-bago na SRAM (NVSRAM) ay gumana tulad ng regular na SRAM ngunit may idinagdag na kakayahang mapanatili ang data kahit na nawala ang power supply.Ginagawa nitong lubos na kapaki -pakinabang sa mga sitwasyon kung saan kritikal ang pangangalaga ng data, tulad ng sa mga sistema ng network, mga teknolohiya ng aerospace, at mga aparatong medikal.Dahil ang pag -asa sa mga baterya ay maaaring hindi palaging isang pagpipilian, tinitiyak ng NVSRAM na ligtas ang data nang walang panlabas na kapangyarihan.

Asynchronous Sram

Ang Asynchronous SRAM ay nagpapatakbo nang hindi nakasalalay sa isang signal ng orasan, ginagawa itong nababaluktot sa iba't ibang mga kapaligiran.Nagmula ito sa mga kapasidad na mula 4 kb hanggang 64 MB at mahusay na angkop para sa mga maliliit na naka-embed na processors na may limitadong cache.Ang ganitong uri ng SRAM ay malawakang ginagamit sa pang -industriya na elektronika, pagsukat ng mga instrumento, hard drive, at kagamitan sa network.Ang mabilis na mga oras ng pag -access ay ginagawang perpekto para sa mga system na nangangailangan ng mabilis at maaasahang memorya.

Batay sa uri ng transistor

• Bipolar Junction Transistors (BJT)

Ang SRAM na itinayo gamit ang bipolar junction transistors ay nag -aalok ng napakabilis na pagganap ngunit kasama ang disbentaha ng mataas na pagkonsumo ng kuryente.Ginagawa nitong hindi gaanong karaniwan sa mga modernong aplikasyon kung saan ang kahusayan ng enerhiya ay isang priyoridad.

• MOSFET (CMOS Technology)

Ang SRAM gamit ang MOSFET transistors, lalo na ang mga CMO, ay ang pinaka -malawak na ginagamit na uri ngayon.Pinagsasama nito ang mababang pagkonsumo ng kuryente na may mahusay na pagganap, na ginagawang angkop para sa iba't ibang mga aplikasyon.

Batay sa pag -andar

• Asynchronous sram

Ang ganitong uri ng SRAM ay gumagana nang nakapag -iisa ng isang dalas ng orasan, na may basahin at isulat ang mga operasyon na kinokontrol ng mga linya ng address at paganahin ang mga signal.Ang kakayahang umangkop nito ay ginagawang isang mahusay na pagpipilian para sa mga naka -embed na system.

• magkasabay na sram

Ang kasabay na SRAM ay gumagana sa pag -sync na may signal ng orasan, tinitiyak na ang lahat ng mga operasyon ay nangyayari sa tumpak na agwat.Ginagawa nitong mahusay para sa mga aplikasyon kung saan mahalaga ang tiyempo at koordinasyon, tulad ng pagproseso ng data ng high-speed.

Batay sa mga katangian

• Zero Bus Turnaround (ZBT) SRAM

Pinapayagan ng ZBT SRAM ang patuloy na basahin at isulat ang mga operasyon nang walang labis na mga siklo ng orasan para sa paglipat sa pagitan ng mga mode.Pinahuhusay nito ang kahusayan at bilis sa mga system na nangangailangan ng mabilis na pag -access sa memorya.

• Ang kasabay na pagsabog sram

Na-optimize para sa mga paglilipat ng pagsabog, ang uri ng SRAM na ito ay nagbibigay-daan sa maraming mga piraso ng data na mabasa o nakasulat sa mabilis na sunud-sunod, na ginagawang perpekto para sa mga pagsabog ng high-speed data.

• DDR SRAM

Ang DDR SRAM (Double Data Rate SRAM) ay nagpapabuti sa mga rate ng paglipat ng data sa pamamagitan ng pagbabasa at pagsulat sa parehong mga gilid ng signal ng orasan.Mayroon itong isang solong port para sa mga operasyon at karaniwang ginagamit sa mga sistema ng mataas na pagganap.

• QDR SRAM

Nagtatampok ang QDR SRAM (Quad Data Rate SRAM) na magkahiwalay na basahin at isulat ang mga port para sa sabay -sabay na operasyon.Pinangangasiwaan nito ang apat na salita ng data nang sabay -sabay, na ginagawang angkop para sa mga system na nangangailangan ng mataas na throughput.

• Binary sram

Ang Binary SRAM ay ang karaniwang uri, nagtatrabaho sa binary data (0s at 1s) upang mag -imbak at magproseso ng impormasyon.

• Ternary Computer Sram

Ang dalubhasang uri ng SRAM na ito ay nagpapatakbo ng tatlong estado sa halip na dalawa, na nagpapagana ng mas kumplikado at mahusay na paghawak ng data sa mga tiyak na aplikasyon.

Istraktura at disenyo ng SRAM

Ang SRAM, o static RAM, ay itinayo gamit ang mga transistor kung saan ang estado ng "on" ay kumakatawan sa 1 at ang "off" na estado ay kumakatawan sa 0. Ang estado na ito ay nananatiling matatag hanggang sa natanggap ang isang signal ng pagbabago.Hindi tulad ng DRAM, ang SRAM ay hindi nangangailangan ng patuloy na pag -refresh upang mapanatili ang data nito.Gayunpaman, katulad ng DRAM, nawala ang SRAM sa data nito kapag naka -off ang kapangyarihan.Ang bilis nito ay kahanga -hanga, madalas na tumatakbo sa 20NS o mas mabilis.

Ang bawat cell ng memorya ng SRAM ay nangangailangan ng apat hanggang anim na transistor kasama ang mga karagdagang sangkap, na ginagawang mas malaki at mas mahal kaysa sa DRAM, na gumagamit lamang ng isang transistor at isang kapasitor bawat cell.Ang pagkakaiba sa istraktura at disenyo ay nangangahulugang ang SRAM at DRAM ay hindi maaaring palitan.

Ang mataas na bilis at static na kalikasan ng SRAM ay ginagawang isang pangkaraniwang pagpipilian para sa memorya ng cache, na madalas na matatagpuan sa isang cache socket sa motherboard ng isang computer.Ang panloob na istraktura nito ay binubuo ng limang pangunahing bahagi: isang memorya ng cell ng memorya, address decoder (hilera at mga decoder ng haligi), pakiramdam amplifier, control circuit, at buffer/driver circuit.Ang bawat memorya ng cell ay kumokonekta sa iba pang mga cell sa pamamagitan ng ibinahaging mga koneksyon sa kuryente sa mga hilera at haligi.Ang mga hilera ay tinutukoy bilang "mga linya ng salita," habang ang mga vertical na koneksyon para sa data ay tinatawag na "bit line."Ang mga tukoy na hilera at haligi ay napili sa pamamagitan ng mga address ng input, at ang data ay pagkatapos ay basahin mula o nakasulat sa kaukulang mga cell ng memorya.

Upang ma -optimize ang laki ng chip at pag -access ng data, ang mga cell ng SRAM ay karaniwang nakaayos sa isang layout ng matrix o parisukat.Halimbawa, sa isang 4k-bit SRAM, 64 na mga hilera at 64 na mga haligi ang ginagamit, na nangangailangan ng 12 mga linya ng address.Ang pag -aayos ng parisukat na ito ay nagpapaliit sa lugar ng chip habang pinapanatili ang mahusay na pag -access.Gayunpaman, ang mga koneksyon sa pagitan ng mga cell ng memorya at mga terminal ng data ay maaaring maging mahaba sa mas malaking kapasidad, na nagiging sanhi ng mga pagkaantala at pagbabawas ng mga bilis ng pagbasa/pagsulat.Ang mga pagkaantala na ito ay kailangang maingat na pinamamahalaang upang mapanatili ang pagganap at pagiging maaasahan.

Ang disenyo na ito ay tumatama sa isang balanse sa pagitan ng bilis at laki, na ginagawang perpekto ang SRAM para sa mga aplikasyon na nangangailangan ng mabilis at pare -pareho ang pag -access sa memorya.

Mga aplikasyon ng SRAM sa totoong buhay

Mga Katangian ng SRAM

Ang SRAM ay mas mabilis kaysa sa DRAM at kumonsumo ng mas kaunting lakas kapag walang ginagawa.Gayunpaman, ito ay mas mahal at mas malaki, na nililimitahan ang paggamit nito sa high-density, mga murang application tulad ng memorya ng PC.Ang kadalian ng paggamit at totoong random na pag-access ay angkop para sa mga tiyak na mga kinakailangan sa high-speed.

Dalas ng orasan at paggamit ng kuryente

Ang pagkonsumo ng kapangyarihan ng SRAM ay nagdaragdag sa dalas ng pag -access.Sa mataas na mga frequency, maaari itong kumonsumo ng maraming mga watts, ngunit sa katamtamang bilis ng orasan, gumagamit ito ng napakaliit na lakas.Kapag idle, ang paggamit ng kuryente ay bumaba sa mga antas ng microwatt, ginagawa itong mahusay sa enerhiya sa ilang mga sitwasyon.

Pangkalahatang mga produkto gamit ang SRAM

• Asynchronous interface

Ang Asynchronous SRAM ay karaniwang ginagamit sa mga chips na may mga kapasidad na mula sa 32kx8 (hal., XXC256) hanggang 16 mbit.Ang kakayahang umangkop nito ay ginagawang tanyag sa iba't ibang mga aplikasyon ng pangkalahatang layunin.

• Synchronous interface

Sinusuportahan ng kasabay na SRAM ang mga aplikasyon na nangangailangan ng mga pagpapadala ng pagsabog, tulad ng memorya ng cache, na may mga kapasidad hanggang sa 18 MBIT.Ito ay na -optimize para sa mabilis, coordinated na paglilipat ng data.

Naka -embed sa chips

• Mga Microcontroller

Sa mga microcontroller, ang SRAM ay nagbibigay ng maliit na memorya ng memorya (32 byte hanggang 128 kilobytes) para sa pagproseso ng mga gawain sa mga naka-embed na system.

• Mga cache ng CPU

Ang SRAM ay nagsisilbing isang cache sa mataas na pagganap na mga CPU, na nag-iimbak ng madalas na ginagamit na data upang mapabuti ang bilis ng pagproseso.Saklaw ito mula sa ilang mga kilobytes hanggang sa maraming mga megabytes ang laki.

• Mga rehistro

Ginagamit ng mga processors ang SRAM bilang pansamantalang imbakan sa mga rehistro, na nagpapagana ng mas mabilis na pagproseso ng data sa panahon ng mga operasyon.

• Mga ASIC at Dalubhasang IC

Ang SRAM ay madalas na naka-embed sa application na tiyak na integrated circuit (ASIC) para sa mabilis na pag-access sa memorya sa mga na-customize na aplikasyon.

Mga aparato ng FPGA at CPLD

Mahalaga ang SRAM sa mga FPGA at CPLD para sa pag -iimbak ng pansamantalang data at mga file ng pagsasaayos, na sumusuporta sa reprogrammable na katangian ng mga aparatong ito.

Mga naka -embed na aplikasyon sa mga aparato

• Mga sistemang pang -industriya at pang -agham

Sa pang-industriya at pang-agham na kagamitan, ang SRAM ay ginagamit para sa maaasahan, mataas na bilis ng mga kinakailangan sa memorya, tulad ng sa mga automotive electronics at control system.

• Mga elektronikong consumer

Ang mga modernong aparato tulad ng mga digital camera, mobile phone, at mga laruan ay gumagamit ng SRAM para sa mabilis at mahusay na paghawak ng data, madalas na pagsasama ng maraming mga megabytes para sa maayos na operasyon.

• Pagproseso ng signal ng real-time

Ang dual-port na SRAM ay karaniwang ginagamit sa mga application ng pagproseso ng signal ng real-time upang mabisa ang patuloy na mga stream ng data.

Mga Aplikasyon sa Computer

• Mga PC at Workstation

Ang SRAM ay isang staple sa mga computer, na nagsisilbing panloob na cache ng CPU at panlabas na cache ng pagsabog upang mapahusay ang pagganap.

• Mga aparato ng peripheral

Ang mga aparato ng peripheral tulad ng mga printer, router, at hard drive ay umaasa sa SRAM upang mag -buffer at pamahalaan ang data para sa mas maayos na operasyon.

• Optical drive

Ang CD-ROM at CD-RW drive ay gumagamit ng SRAM bilang isang audio track buffer, tinitiyak ang walang tahi na pag-playback at pag-record.

• Kagamitan sa Networking

Ang SRAM ay isinama sa mga modem ng cable at iba pang mga aparato sa networking upang pamahalaan at mahusay ang data ng buffer.

Mga Application ng Enthusiast

• Mga processors ng DIY

Para sa mga hobbyist at mahilig, ang simpleng interface ng SRAM at kakulangan ng mga pag -refresh ng mga siklo ay ginagawang perpekto para sa mga proyekto ng processor ng DIY.Ang direktang address at pag -access ng data ng data ay pinasimple ang pagsasama, na nagpapahintulot sa mga gumagamit na tumuon sa pagganap.
