Ano ang mga SPLD?

Ang isang simpleng Programmable Logic Device (SPLD) ay isang compact na elektronikong sangkap na ginamit upang maisagawa ang mga pag -andar ng lohika sa mga elektronikong sistema.Kilala ito sa prangka nitong istraktura at kakayahang mapanatili ang mga pagsasaayos kahit na walang kapangyarihan.Sa artikulong ito, malalaman mo ang tungkol sa SPLD, ang mga paghahambing nito sa iba pang mga aparato, mga tampok nito, at kung paano gumagana ang mga modelo nito.

Catalog

Panimula sa SPLD

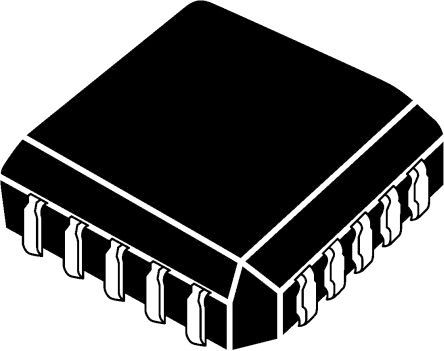

Ang isang simpleng Programmable Logic Device (SPLD) ay isang uri ng integrated circuit na idinisenyo upang maisagawa ang iba't ibang mga operasyon ng lohika.Habang katulad ng isang kumplikadong PLD (CPLD), ang isang SPLD ay karaniwang may mas kaunting mga input/output pin at mga naka -program na elemento.Ginagawa nitong mas mahusay ang lakas at mas simple sa istraktura.

Upang i -configure ang isang SPLD, madalas na kakailanganin mo ng isang tiyak na aparato sa programming.Ang mga tagagawa ay maaaring magkaroon ng kanilang mga natatanging pamamaraan para sa pagprograma ng mga aparatong ito, kaya maaaring magkakaiba ang proseso.Sa kabila nito, ang isang karaniwang tampok ng SPLDS ay ang mga ito ay hindi pabagu-bago.Nangangahulugan ito na maaari nilang panatilihing buo ang kanilang pagsasaayos kahit na ang lakas ay naka -off.

Sa loob ng isang SPLD, makakahanap ka ng isang koleksyon ng mga naka -program na logic gate at puntos, na nagbibigay -daan upang maisagawa ang iba't ibang mga gawain.Maraming mga SPLD ang nagsasama rin ng mga elemento ng memorya at flip-flops, pagdaragdag sa kanilang kakayahang magamit sa paglikha ng parehong mga disenyo ng lohika at batay sa memorya.

Paghahambing ng SPLD sa iba pang mga PLD

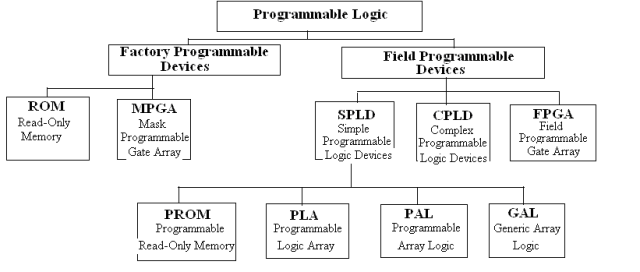

Ang mga Programmable Logic Device (PLDS) ay isang malawak na kategorya na may kasamang ilang mga uri ng mga aparato tulad ng Programmable Read-Only Memory (PROM), Erasable Programmable Read-Only Memory (EPROM), Programmable Logic Array (PLA), Programmable Array Logic (PAL), at pangkaraniwang lohika ng array (gal).Ang bawat uri ay dinisenyo na may natatanging mga tampok na istruktura at pag -andar, tulad ng buod sa talahanayan sa ibaba.

Ang istraktura ng isang PLA ay nagbabahagi ng pagkakapareho sa isang prom.Parehong may pag -aayos ng at mga pintuan, o mga pintuan, at mga output buffer.Gayunpaman, ang hanay ng at gate sa isang PLA ay ma -program, na nag -aalok ng higit na kakayahang umangkop.Kapag nagtatayo ng parehong pag -andar ng lohika, ang mga PLA ay karaniwang gumagamit ng mas kaunting mga cell sa at o o mga gate ng gate kumpara sa mga prom, na ginagawang mas mahusay para sa ilang mga aplikasyon.

Ang mga aparato ng PAL, sa kabilang banda, kung minsan ay nagsasama ng isang rehistradong istraktura ng output.Pinapayagan silang hawakan ang parehong kumbinasyon at sunud -sunod na mga gawain ng lohika, na ginagawang angkop para sa isang mas malawak na hanay ng mga disenyo.Ang mga aparato ng gal ay kumukuha ng maraming kakayahan sa isang hakbang pa sa kanilang mga programmable macro-logic unit, na nag-aalok ng iba't ibang mga mode ng pagpapatakbo.Ang mga mode na ito ay maaaring magtiklop ng iba't ibang mga istruktura ng output na matatagpuan sa mga aparato ng PAL.

Habang ang mga aparato sa PAL at GAL ay maaaring maging kumplikado dahil sa pangangailangan para sa mga dedikadong tool at mga wika sa programming, ang mga tool na ito ay idinisenyo upang maging madaling gamitin.Ginagawa nitong maayos ang pagtatrabaho sa mga aparato ng PAL at GAL, kahit na sa kanilang mga advanced na kakayahan.

Pangkalahatang -ideya ng Atmel Spld

Ang mga produktong Atmel SPLD, tulad ng 16V8 at 22V10, ay idinisenyo upang matugunan ang mga pamantayan sa industriya at mag -alok ng isang hanay ng mga pagpipilian para sa iba't ibang mga kinakailangan sa kapangyarihan at boltahe.Kasama dito ang mababang boltahe, zero-power, at quarter-power bersyon, na nakatutustos sa iba't ibang mga pangangailangan.Nagbibigay din ang Atmel ng mga aparato ng serye na "L", na nagtatampok ng awtomatikong pag-andar ng power-down, na ginagawang mahusay ang mga ito.Ang isang tanyag na halimbawa ay ang ATF22LV10CQZ, isang pagpipilian na friendly na baterya.

Ang Atmel SPLDS ay magagamit sa isang proprietary TSSOP package, na kung saan ay isa sa pinakamaliit na disenyo para sa mga aparato ng SPLD.Sinusuportahan din nila ang iba pang mga karaniwang ginagamit na format ng packaging, tinitiyak ang pagiging tugma sa iba't ibang mga system.Ang lahat ng mga produkto ng Atmel SPLD ay binuo gamit ang teknolohiya ng EE, tinitiyak ang maaasahang pagganap at paulit -ulit na programming.Bilang karagdagan, suportado sila ng malawak na magagamit na mga tool sa programming ng third-party, na ginagawang madali silang makatrabaho.

Pag -unawa sa mga modelo ng SPLD

Ang mga modelo ng SPLD ay idinisenyo upang tumuon sa pagkakaiba -iba sa loob ng mga sample sa pamamagitan ng pagtiyak na ang mga napiling mga sample ay iba -iba hangga't maaari.Ang pagkakaiba -iba na ito ay batay sa ideya na ang mga sample sa loob ng parehong pangkat o kumpol ay may posibilidad na maging katulad sa bawat isa kumpara sa mga mula sa iba't ibang mga grupo.Ang diskarte sa clustering na ito ay tumutulong sa pagkuha ng isang malawak na hanay ng mga pag -uugali at mga pattern sa data.

Halimbawa, sa isang gawain sa pagkilala sa video, ang mga frame mula sa parehong video ay itinuturing na bahagi ng parehong kumpol dahil sa kanilang pagkakapareho.Sa kabilang banda, ang mga frame mula sa iba't ibang mga video ay nagpapakita ng pagkakaiba -iba dahil kabilang sila sa iba't ibang mga kumpol.Ang konsepto na ito ay nalalapat sa SPLD, kung saan ang set ng data ay nahahati sa mga kumpol, at ang system ay nagtatalaga ng mga halaga sa mga sample batay sa kanilang pagkakaiba -iba sa loob ng mga pangkat na ito.

Ang modelo ay nagpapakilala ng isang parameter matrix na namamahagi ng mga timbang ng pag -aaral sa maraming mga kumpol.Tinitiyak nito na ang mga napiling mga sample ay sumasakop sa isang malawak na spectrum ng data sa halip na maging puro sa isang kumpol.Pinapayagan nito ang mga SPLD na balansehin sa pagitan ng pagiging simple (pagtatalaga ng mga timbang sa madaling mga sample) at iba't -ibang (pagpili mula sa maraming mga grupo).

Ang isang natatanging tampok ng SPLD ay ang paggamit nito ng isang layunin na pag -andar na nagtataguyod ng pagkakaiba -iba sa pamamagitan ng isang pamamaraan na tinatawag na negatibong L2,1 na pamantayan.Hindi tulad ng tradisyonal na SPL na maaaring tumuon sa ilang mga kumpol, hinihikayat ng SPLD ang pagkalat ng sample na pagpili sa maraming mga kumpol hangga't maaari.Lumilikha ito ng isang mas mayamang karanasan sa pag -aaral sa pamamagitan ng pag -iwas sa kalabisan.

Ang pag-optimize ng SPLD ay sumusunod sa isang hakbang-hakbang na diskarte, na alternating sa pagitan ng pag-update ng dalawang hanay ng mga parameter.Sa pamamagitan ng pagraranggo ng mga sample batay sa kanilang mga halaga ng pagkawala at pag -aaplay ng isang unti -unting pagbawas ng threshold, tinitiyak ng SPLD na kasama nito ang isang halo ng mga sample, mula sa mas simple hanggang sa mas kumplikado.Tinitiyak ng prosesong ito ang isang magkakaibang at balanseng pagpili, na nagtatakda ng SPLD bukod sa tradisyonal na mga pamamaraan ng SPL.

Proseso ng pag -optimize sa SPLD

Ang proseso ng pag -optimize sa SPLD ay nakatuon sa pagpino kung paano napili ang mga sample at ipinamamahagi sa mga kumpol.Nilalayon nitong balansehin ang pagkakaiba-iba at pagiging epektibo ng pag-aaral sa pamamagitan ng paglutas ng isang problema sa pag-optimize na hindi pag-convex.Nakamit ito sa pamamagitan ng isang layunin na pag -andar:

$$\ min_ {v \ in [0,1]^n} e (w, v; \ lambda, \ gamma) = \ sum_ {i = 1}^n v_i l (y_i, f (x_i, w)) - \lambda \ sum_ {i = 1}^n v_i - \ gamma || v || _ {2,1}$$

Dito:

$|| v || _ {2,1}$ Kinukuha ang pagkakaiba -iba ng mga napiling mga sample, kung saan ang isang mas mataas na halaga ay kumakalat ng pagpili ng sample sa mga kumpol.

Ang pag -andar ay idinisenyo upang mabawasan ang pagkawala habang hinihikayat ang isang magkakaibang pagpili ng sample gamit ang dalawang mga parameter, $\ lambda$ at $\ gamma$.Kinokontrol nito ang balanse sa pagitan ng pagtuon sa mas simpleng mga sample at tinitiyak ang pagkakaiba -iba.

Dahil ang data ay madalas na pinagsama sa mga kumpol, ang problema sa pag-optimize ay nasira sa mas maliit na mga sub-problema.Bawat kumpol $j$ May sariling gawain sa pag -optimize:

$$v^{(j)} _* = \ arg \ min_ {v^{(j)} \ sa [0,1]^{n_j}} e (v^{(j)}) = \ sum_ {i =1}^{n_j} v_i^{(j)} l_i^{(j)} - \ lambda \ sum_ {i = 1}^{n_j} v_i^{(j)} - \ gamma || v^{((j)} || _2$$

Dito, $L_i^{(j)}$ kumakatawan sa pagkawala para sa $i$-th sample sa kumpol $j$.Tinitiyak ng solusyon na ang bawat kumpol ay nag -aambag ng isang magkakaibang hanay ng mga sample sa pangkalahatang proseso ng pag -aaral.

Upang higit pang pinuhin ang proseso ng pagpili, ang mga sample ay niraranggo batay sa kanilang pagkawala.Isang threshold, na tinutukoy ng mga parameter $\ lambda$ at $\ gamma$, inaayos nang pabago -bago dahil maraming mga sample ang napili:

$$L^{(j)} _ k = \ lambda + \ gamma \ kaliwa (\ frac {1} {\ sqrt {k}} + \ sqrt {k-1} \ kanan)$$

Kung nasiyahan ang pagkawala ng isang sample $L^{(j)} _ i \ leq \ lambda + \ gamma \ sqrt {i} + (i-1)^{-1/2}$, napili ito ($v_i^{(j)} = 1$);Kung hindi man, hindi ito ($v_i^{(j)} = 0$).

Ang pag -optimize ay kahalili sa pagitan ng pag -update $w$ at $v$, tinitiyak na ang bawat hakbang ay pinino ang mga parameter upang makamit ang mas mahusay na mga resulta.Sa pamamagitan ng pagsasama ng isang bumababang threshold, ang SPLD ay nagsasama ng mga sample na may mas mataas na pagkawala sa paglipas ng panahon, tinitiyak ang isang halo ng mas simple at mas mapaghamong mga halimbawa.Ang pamamaraang ito ay nagpapabuti sa kahusayan sa pag -aaral habang pinapanatili ang pagkakaiba -iba ng sample.

Ang nakabalangkas na diskarte na ito, kasabay ng tumpak na mga kahulugan ng matematika, ginagawang epektibo ang SPLD para sa kumplikado, heterogenous na mga senaryo ng data.
