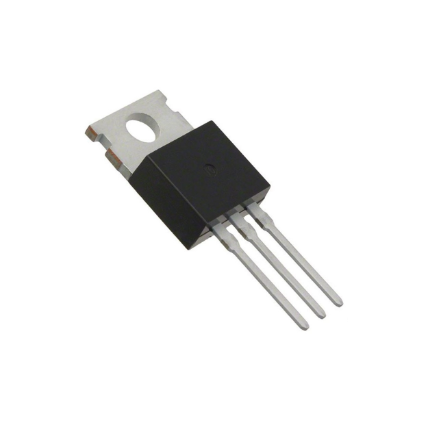

Pag -unawa sa Tip42c Power Transistor: Pinout, Datasheet Breakdown, at Paggamit

Ang TIP42C ay isang matatag na PNP power transistor, na kilala sa maaasahang pagganap nito sa pagpapalakas ng kuryente at paglipat ng mga aplikasyon.Naka-encode sa isang TO-220 package, isinasama nito ang advanced na teknolohiya ng base isla, pag-optimize ng kahusayan at pagwawaldas ng init.Ginagawa ng disenyo na ito ang TIP42C na isang mainam na pagpipilian para sa mga high-power circuit, lalo na sa mga audio amplifier at mga sistema ng pamamahala ng kuryente.Sa pamamagitan ng kakayahang hawakan ang hanggang -100V at -6A, ang TIP42C ay higit sa paghahatid ng matatag, pangmatagalang operasyon sa ilalim ng hinihingi na mga kondisyon, ginagawa itong isang ginustong pagpipilian para sa parehong mga aplikasyon ng consumer at pang -industriya.

Catalog

Pangkalahatang -ideya ng Tip42c

Ang TIP42C Embodies isang PNP power transistor na nakalagay sa isang TO-220 plastic package.Kasama sa seryeng ito ang apat na pagkakaiba -iba: TIP42, Tip42a , TIP42B, at Tip42c.Ang TIP42C ay nakatayo para sa kapasidad ng boltahe nito, na makayanan ang hanggang -100V, na nag -aalok ng pambihirang kagalingan para sa maraming mga gamit sa paglilipat at pagpapalakas.Ang madalas na pagpapares nito sa katapat na NPN, ang TIP41C, ay karagdagang binibigyang diin ang balanseng aplikasyon nito sa mga elektronikong disenyo.

Dinisenyo upang mawala hanggang sa 65W at pamahalaan ang isang maximum na kolektor ng kasalukuyang -6a, ang TIP42C ay pinapaboran sa mga konteksto na masinsinang kapangyarihan.Ang mga karaniwang paggamit ay kasama ang mga audio amplifier, kung saan nangingibabaw ang kalinawan ng tunog, at mga sistema ng pamamahala ng kuryente, tinitiyak ang pare -pareho na daloy ng enerhiya.Ang pagguhit mula sa mga praktikal na paggamit, ang katatagan ng TIP42C sa iba't ibang mga kondisyon ng temperatura ay napakahalaga para sa paglipat ng mga regulator sa loob ng mga yunit ng supply ng kuryente.Ang package ng TO-220 ay nagpapalaki ng pagwawaldas ng init nito, na makabuluhang nagpapahaba sa buhay ng pagpapatakbo nito, isang katangian na pinahahalagahan sa parehong elektronikong consumer at pang-industriya na makinarya.

Kapag hinihiling ng isang sistema ang mga pantulong na pares ng transistor, ang TIP42C na sinamahan ng TIP41C ay lumitaw bilang isang mahusay na pagpipilian.Ang synergy na ito ay pinapasimple ang disenyo ng circuit habang pinapalakas ang pangkalahatang pagganap.Ang pagpapares na ito ay nagpapabuti ng kalidad ng tunog sa mga circuit ng audio amplification, isang banayad ngunit nakakaapekto sa pagpapabuti sa teknolohiya ng audio.Sa serye ng TIP42, ang kapansin-pansin na mas mataas na kapasidad ng boltahe ng TIP42C ay ginagawang perpekto para sa mga application na may mataas na boltahe.Sa kabilang banda, para sa mga proyekto na may mas mababang mga pangangailangan ng boltahe, maaaring sapat ang TIP42 at TIP42A.Gayunpaman, para sa higit na masidhing hinihingi, ang TIP42B at TIP42C ay ang mga pagpipilian sa go-to.Ang bawat pagkakaiba -iba ay nagdadala ng mga natatanging katangian na angkop para sa mga tiyak na kinakailangan, na ginagawang malubha at kaakit -akit ang proseso ng pagpili.

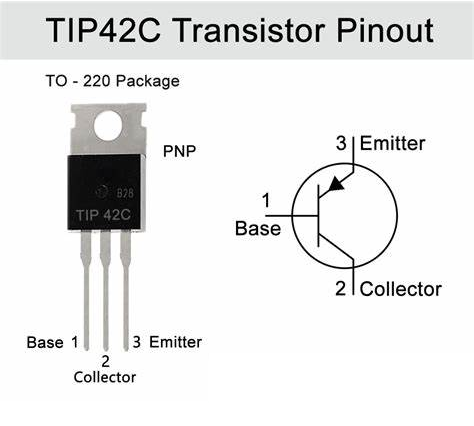

TIP42C PIN Pag -configure

Pin Hindi.	Pangalan ng pin	Paglalarawan
1	Base	Kinokontrol ang biasing ng transistor at ginagamit sa I -on/i -off ang transistor
2	Kolektor	Kung saan ang kasalukuyang dumadaloy, karaniwang konektado sa pag -load
3	Emitter	Kung saan ang kasalukuyang dumadaloy, karaniwang konektado sa lupa

CAD Model ng TIP42C

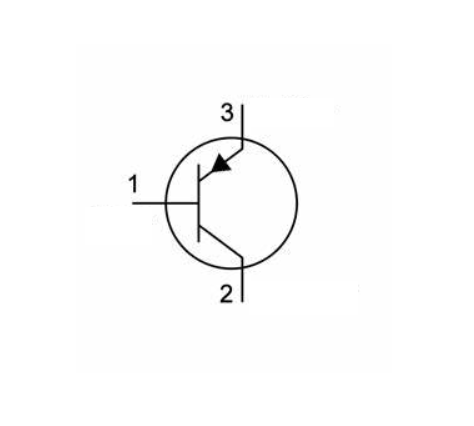

Detalyadong simbolo ng eskematiko

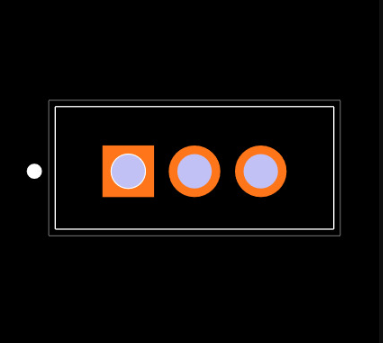

PRECISION PCB Footprint

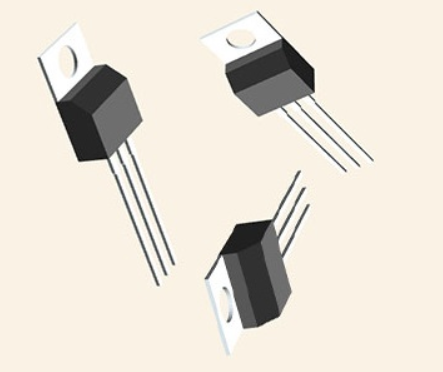

Nakakalmol na kinatawan ng 3D

Mga pangunahing tampok ng TIP42C

Tampok	Pagtukoy
Uri ng transistor	PNP
Uri ng Package	TO-220
Max Collector Kasalukuyang (IC)	-6a
Max Collector-Emitter Voltage (VCE)	-100v
Max Collector-Base Voltage (VCB)	-100v
Max Emitter-Base Voltage (Vebo)	-5v
Max Collector Dissipation (PC)	65 watts
MAX Transition Frequency (FT)	3 MHz
DC Kasalukuyang Gain (HFE)	15 - 75
Max Storage at Temperatura ng Operating	-65 hanggang +150 ° C.

Mga bentahe ng TIP42C

Kumpletong disenyo

Ang serye ng TIP42C ay nagpapakilala ng isang pantulong na disenyo ng PNP-NPN, na kapansin-pansing pagpapalakas ng kahusayan at pagganap ng circuit.Ang mga kumpletong pares, tulad ng mga natagpuan sa seryeng ito, ay mapadali ang walang tahi na operasyon sa parehong mga pagpapalakas at paglipat ng mga sitwasyon, sa gayon binabawasan ang pangangailangan para sa mga labis na sangkap at pag -stream ng mga layout ng circuit.

Mataas na bilis ng paglipat

Ang isang kapansin-pansin na benepisyo ng serye ng TIP42C ay namamalagi sa kakayahan ng paglipat ng high-speed.Sinusuportahan ng tampok na ito ang mabilis na mga paglilipat ng estado na may kaunting pagkaantala, mainam para sa mga aplikasyon na hinihingi ang mabilis na mga oras ng pagtugon tulad ng kontrol sa motor at pagproseso ng signal.Ang kakayahan ng sangkap na lumipat ng mabilis na nagpapabuti sa pangkalahatang kahusayan at pagiging maaasahan ng system, na ginagawa itong isang napaboran na pagpipilian para sa mga circuit ng suplay ng kuryente na nangangailangan ng matatag at mahusay na operasyon.

Pinahusay na linearity ng HFE

Ang serye ng TIP42C ay nakatayo para sa pinabuting pagkakasunud -sunod ng HFE.Ang nakataas na pagkakasunud -sunod sa kasalukuyang pakinabang (HFE) ay nagsisiguro ng pare -pareho na mga katangian ng pagpapalakas sa isang magkakaibang hanay ng mga kondisyon ng operating.Ang pagiging maaasahan na ito ay isinasalin sa mas mahuhulaan at matatag na pagganap, lalo na aktibo para sa pagproseso ng signal ng analog at katumpakan na instrumento.Sa mga praktikal na aplikasyon, nangangahulugan ito ng mga pagpapatakbo ng mga amplifier at analog circuit ay maaaring makamit ang mataas na katapatan, pagpapanatili ng integridad ng mga signal na kanilang pinoproseso.

Pangkat na hfe

Nagtatampok ang TIP42C Transistors na naka -pangkat na mga halaga ng HFE, na ikinategorya batay sa kanilang kasalukuyang saklaw ng pakinabang.Nagbibigay ito ng isang kalamangan sa mga aplikasyon na nangangailangan ng mga pares na naitugma sa pamamagitan ng pagpapagaan ng proseso ng disenyo at pagbawas sa mga indibidwal na pagsisikap sa pagsubok.Ang mga pinagsama -samang mga halaga ng HFE ay nagsisiguro na ang mga ipinares na transistor ay gumana nang pantay, isang aspeto ng pag -aayos sa mga disenyo ng amplifier ng pagkakaiba -iba at iba pang mga pagsasaayos ng simetriko circuitry.

Mga pagtutukoy sa teknikal

I -type	Parameter
Katayuan ng Lifecycle	Aktibo (huling na -update: 8 buwan na ang nakakaraan)
Oras ng tingga ng pabrika	8 linggo
Bundok	Sa pamamagitan ng butas
Uri ng pag -mount	Sa pamamagitan ng butas
Package / Kaso	TO-220-3
Bilang ng mga pin	3
Timbang	4.535924G
Ang materyal na elemento ng transistor	Silikon
Boltahe ng Breakdown ng Kolektor-Emitter	100v
Bilang ng mga elemento	1
Hfemin	15
Temperatura ng pagpapatakbo	150 ° C TJ
Packaging	Tube
Code ng JESD-609	E3
Bahagi ng Bahagi	Aktibo
Antas ng Sensitivity ng kahalumigmigan (MSL)	1 (walang limitasyong)
Bilang ng mga pagtatapos	3
Code ng ECCN	EAR99
Pagtatapos ng terminal	Matte Tin (SN)
Boltahe - Na -rate na DC	-100v
Max Power Dissipation	65w
Kasalukuyang rating	-6a
BASE PART NUMBER	TIP42
Bilangin ng pin	3
Pagsasaayos ng elemento	Walang asawa
Pag -dissipation ng Power	65w
Application ng Transistor	Lumilipat
Makakuha ng Produkto ng Bandwidth	3MHz
Uri ng polarity/channel	PNP
Uri ng transistor	PNP
Kolektor ng Emitter Voltage (VCEO)	100v
MAX Kolektor Kasalukuyan	6a
DC Kasalukuyang Gain (HFE) (min) @ ic, vce	15 @ 3A 4V
Kasalukuyang - Kolektor Cutoff (Max)	700μa
Code ng Jedec-95	TO-220ab
Vce saturation (max) @ ib, ic	1.5V @ 600mA, 6A
Dalas ng paglipat	3MHz
Boltahe ng Base ng Kolektor (VCBO)	100v
Emitter Base Voltage (Vebo)	5v
Taas	15.75mm
Haba	10.4mm
Lapad	4.6mm
Abutin ang SVHC	Walang SVHC
Radiation Hardening	Hindi
Katayuan ng ROHS	Sumunod ang ROHS3
Libre ang Lead	Libre ang Lead

Mga katumbas na function ng TIP42C

Bahagi ng bahagi	Paglalarawan	Tagagawa
2N2646-JQR-AR1	Power Bipolar Transistor, 10A (IC), 70V V (BR) CEO, 1-elemento, pnp, silikon, TO-204AA, metal, 2 pin, hermetic selyadong, metal, TO-3, 2 pin	TT Electronics Resistors
2N2646-MODR1	10A, 70V, PNP, SI, Power Transistor, TO-204AA, Hermetic Selyadong, metal, to-3, 2 pin	TT Electronics Power at Hybrid / Semelab Limited
Bux66	Transistor	General Electric Solid State
Jan2n6212	Transistor, BJT, PNP, 300V (BR) CEO, 2A IC, TO-66	Intersil Corporation
MJ2500	Ang mga medium power transistors ay pantulong na silikon	New Jersey Semiconductor Products Inc.
2N4240R1	5A, 300V, NPN, SI, Power Transistor, TO-66, TO-66, 2 PIN	TT Electronics Power at Hybrid / Semelab Limited
2N2647	Transistor	API Technologies Corp
2N2647-JQR-B	Power Bipolar Transistor, 10A (IC), 90V V (BR) CEO, 1-elemento, pnp, silikon, TO-204AA, metal, 2 pin, hermetic selyadong, metal, TO-3, 2 pin	TT Electronics Resistors
2n6313-mod	5A, 600V, PNP, SI, Power Transistor, TO-213AA, Hermetic Selyadong, metal, TO-66, 2 pin	TT Electronics Power at Hybrid / Semelab Limited
Jan2n6211	Power Bipolar Transistor, 2A (IC), 225V V (BR) CEO, 1-elemento, pnp, silikon, TO-66, metal, 2 pin, to-66, 2 pin	Microsemi Corporation

Kumpletong transistor ng NPN

AtTIP41C Transistor

Ang TIP41C transistor ay idinisenyo upang hawakan ang isang kolektor-emitter boltahe (VCE) ng hanggang sa 100V.Ito ay may kakayahang pamamahala ng isang kolektor ng kasalukuyang (IC) ng 6A nang hindi nakompromiso ang pagganap.Ang transistor na ito ay maaaring mawala ang kapangyarihan hanggang sa 65W, na ginagawang angkop para sa mga aplikasyon kung saan ang pag -aalala ng init ay isang pag -aalala.Ang TIP41C ay may temperatura ng kantong (TJ) na maaaring umabot ng hanggang sa 150 ° C, na nag -aalok ng pagiging maaasahan sa ilalim ng malaking thermal stress.

Ang pagpapatakbo sa loob ng isang saklaw ng temperatura ng imbakan mula -65 ° C hanggang 150 ° C, ang TIP41C ay maaaring magtiis ng malupit na mga kondisyon.Tinitiyak ng matatag na konstruksyon ang pag -andar sa iba't ibang mga hinihingi na kapaligiran.Audio ampli at pagproseso ng signal.Ang Tip41c transistor ay madalas na nakakahanap ng paggamit nito sa mga sistema ng audio ampli fi cation, kung saan nag -aambag ito sa kalinawan at kapangyarihan ng tunog.Sa mga aplikasyon ng control ng motor, tumutulong ito sa pag -regulate ng bilis ng motor, na nagbibigay ng isang maayos at mahusay na paglipat sa pagitan ng mga estado ng motor.Ang kakayahang ito ay malapit na nakahanay sa kasalukuyang mga katangian ng paghawak nito.Ang TIP41C ay nagsisilbi sa mga driver ng relay dahil sa kakayahang lumipat at kontrolin ang mga high-kasalukuyang naglo-load.Ang mga kakayahan sa pamamahala ng kuryente nito ay matiyak na pare -pareho ang pagganap.

Kapag isinasama ang TIP41C sa isang circuit, isaalang -alang ang naaangkop na heat sink upang maiwasan ang sobrang pag -init, na maaaring makaapekto sa pagganap at habang -buhay.Bigyang -pansin ang boltahe ng saturation nito (VCE (SAT)) at mga oras ng paglipat (tonelada at toff) kapag nagdidisenyo ng mga circuit na nangangailangan ng mabilis na paglipat, dahil ang mga parameter na ito ay nakakaimpluwensya sa pangkalahatang kahusayan at bilis.Kinakailangan ang wastong biasing upang mapanatili ang katatagan ng TIP41C sa iba't ibang mga kondisyon ng pagpapatakbo.Suriin ang mga panlabas na resistors at capacitor upang matiyak ang maaasahang pagganap.

Mga aplikasyon para sa TIP42C

Natagpuan ng TIP42C ang malawak na paggamit sa mga application na may mataas na kapangyarihan sa loob ng mga electronic circuit, marunong na pamamahala ng hanggang sa -6A na kolektor ng kasalukuyang at -100V kolektor -emitter boltahe.

Power Switch at Control

Dahil sa napakalaking kasalukuyang at mga kakayahan sa pamamahala ng boltahe, ang TIP42C ay isang mahusay na pagpipilian para sa pagmamaneho ng mga switch ng high-power at relay.Kasama sa mga application na ito ang mga sistema ng control ng motor kung saan ang katumpakan ng paghahatid ng kuryente sa motor ay maaaring makabuluhang nakakaapekto sa pagganap.Halimbawa, sa pang -industriya na automation, ang pagpapatakbo ng mabibigat na makinarya ay madalas na nakasalalay sa mga transistor upang mahawakan ang mataas na naglo -load nang hindi sumuko sa sobrang pag -init o pagkabigo.

Mataas na lakas ng audio amplifier

Ang TIP42C ay epektibo rin sa kapangyarihan ng mga high-wattage audio amplifier, na nagpapagana ng audio amplification hanggang sa 65W.Tinitiyak nito ang malinaw at malakas na output ng tunog, na angkop para sa mga audio system ng consumer.Halimbawa, ang matatag na pagpapalakas na ibinigay ng mga transistor na ito ay mapanganib sa mga live na sistema ng tunog ng konsiyerto, tinitiyak na ang mga signal ng audio ay pinalakas nang walang pagbaluktot.

Pangkalahatang mga circuit

Natagpuan ng TIP42C ang malawak na paggamit sa mga pangkalahatang disenyo ng circuit dahil sa katangian nito bilang isang PNP bipolar junction transistor.Pinapayagan nito ang pagiging matatag nito na hawakan ang isang malawak na hanay ng boltahe at kasalukuyang mga antas, sa gayon pinalakas ang katatagan ng circuit.Kapag nagtatrabaho sa mga karaniwang pagsasaayos ng emitter, malaki ang naambag nito sa pagpapalakas ng mga signal ng boltahe.

Mga Charger ng Baterya

Sa mga aplikasyon ng pagsingil ng baterya, ang TIP42C ay pangunahing para sa pag -regulate ng singilin ng boltahe at kasalukuyang, tinitiyak na ang proseso ay kapwa mabilis at ligtas.Ang mga obserbasyon mula sa aktwal na mga aplikasyon ay nagtatampok ng pamamahala ng thermal bilang igiit para sa pagpapanatili ng pare -pareho ang pagganap sa mga matagal na panahon.

Mga pagsasaayos ng pares ng Darlington

Natagpuan ng TIP42C ang mabisang paggamit sa mga pagsasaayos ng pares ng Darlington upang makakuha ng mas mataas na kasalukuyang pakinabang.Ang pag -aayos na ito ay nagpapalakas ng mga alon ng pag -input, na ginagawang angkop para sa mga aplikasyon na hinihingi ang higit na mahusay na pagpapalakas.Ang paggamit ng mga heat sink sa praktikal na pagpapatupad ng mga pantulong sa pagpapanatili ng katatagan ng pagpapatakbo at nagpapatagal sa habang buhay ng aparato.

Tip42c packaging

Mga Dimensyon ng Package

Mga pagtutukoy ng mekanikal

Malabo	mm			pulgada
	Min	Typ	Max	Min	Typ	Max
A	4.4		4.6	0.173		0.181
b	0.61		0.88	0.024		0.034
B1	1.14		1.7	0.044		0.066
c	0.49		0.7	0.019		0.027
D	15.25		15.75	0.6		0.62
D1		1.27			0.05
E	10		10.4	0.393		0.409
e	2.4		2.7	0.094		0.106
E1	4.95		5.15	0.194		0.202
F	1.23		1.32	0.048		0.051
H1	6.2		6.6	0.244		0.256
J1	2.4		2.72	0.094		0.107
L	13	14		0.511	0.551
L1	3.5		3.93	0.137		0.154
L20		16.4			0.645
L30		28.9			1.137
Øp	3.75		3.85	0.147		0.151
Q	2.65		2.95	0.104		0.116

Impormasyon ng tagagawa

Ang Stmicroelectronics ay isang payunir sa pagbabago ng semiconductor, na napakahusay sa teknolohiya ng system-on-chip (SOC).Nag -aalok ang kumpanya ng magkakaibang hanay ng mga solusyon sa silikon at system upang magsilbi sa iba't ibang mga aplikasyon ng microelectronics.

Kilala sa teknolohiyang SOC nito, isinasama ng StMicroelectronics ang maraming mga pag -andar sa isang solong chip, pagpapalakas ng kahusayan at pagganap.Sa mabilis na bilis ng teknolohikal na tanawin, ang mga compact at maaasahang mga yunit ng pagproseso ay coveted.Sa pamamagitan ng patuloy na pagbabago at pagbagay, tinitiyak ng stmicroelectronics na tumaas ang kanilang mga solusyon sa SOC sa okasyon, na sumasalamin sa karunungan na nakuha sa pamamagitan ng mga taon ng karanasan.

Nagbibigay ang Stmicroelectronics ng isang malawak na spectrum ng mga solusyon sa silikon sa mga microcontroller, analog at halo-halong mga sangkap, sensor, at power ICS.Ang mga elementong ito ay susi sa paglikha ng mga advanced na electronic system, na nagtataguyod ng walang tahi na pagsasama at pinakamainam na pag -andar.Ang kanilang mga solusyon sa system ay naglalagay ng isang malalim na pag -unawa sa mga pakikipag -ugnay sa hardware at software, na nagpapahintulot sa kanilang mga produkto na gumanap sa iba't ibang mga setting.Ang portfolio ng Stmicroelectronics 'ay nagpapahiwatig ng pangako nito sa patuloy na pagbabago.Ang kayamanan ng mga patent at mga teknolohiya ng pagmamay-ari ay nagbibigay kapangyarihan sa kumpanya upang maihatid ang mga natatangi at napapanahon na mga solusyon.Sa pamamagitan ng madiskarteng pag -agaw ng kanilang mga assets ng IP, nag -aalok sila ng natatanging mga pakinabang sa pag -unlad ng produkto, katulad ng paggamit ng natipon na kadalubhasaan upang mapangalagaan ang patuloy na pagbabago.

Ang malakas na kakayahan sa pagmamanupaktura ng Stmicroelectronics ay matiyak na pare -pareho ang kalidad ng produkto at pagiging maaasahan.Ang paggamit ng mga pasilidad ng state-of-the-art at mahigpit na mga hakbang sa kontrol ng kalidad, ang bawat produkto ay nakakatugon sa mga pamantayan sa industriya.Ang pag -ampon ng mga advanced na pamamaraan sa pagmamanupaktura at isang kultura ng patuloy na pagpapabuti ay nagbibigay -daan sa kumpanya upang mapanatili ang mapagkumpitensyang gilid nito sa merkado ng semiconductor.

Datasheet PDF

TIP42C Datasheets:

TIP4 (1,2) C.PDF

TIP41C Datasheets:

TIP4 (1,2) C.PDF

TIP42A Datasheets:

TIP41A, TIP42A.PDF

Madalas na Itinanong [FAQ]

1. Ano ang tip42c?

Ang TIP42C ay isang transistor na nakabatay sa PNP na batay sa silikon, na pinuri para sa kahusayan nito sa parehong mga aplikasyon ng pagpapalakas at paglipat.Ang mga malubhang katangian ng elektrikal nito ay may kasamang 100V boltahe na pagpapaubaya sa parehong mga kolektor-emitter at mga base-collector na mga terminal.Ang kakayahang magamit ng transistor na ito ay nagpoposisyon nito bilang isang pinapaboran na pagpipilian sa maraming mga electronic circuit.

2. Paano masiguro ang Tip42c Longevity sa mga circuit?

Ang pagtiyak na ang kahabaan ng Tip42C sa mga circuit ay nagsasangkot sa pagsunod sa iba't ibang mga pinakamahusay na kasanayan ay naaangkop na pamamahala ng thermal ay panghuli.Ang paggamit ng isang mahusay na angkop na heatsink ay maaaring kapansin-pansin na mabawasan ang sobrang pag-init ng mga panganib.Ang isang sapat na base risistor ay kinakailangan para sa pagkontrol sa base kasalukuyang, sa gayon ay maiiwasan ang hindi kinakailangang pagwawaldas ng kuryente.Maingat na maiwasan ang labis na -6A at -100V na mga limitasyon ng pag -load upang maiwasan ang stress ng elektrikal, na maaaring masira ang integridad ng transistor.Ang pagpapanatili ng mga kondisyon ng operating ng hindi bababa sa 20% sa ibaba ng maximum na mga rating ay isang matalinong diskarte.Ang buffer na ito ay maaaring mapalawak ang habang -buhay na bahagi ng sangkap at bolster pangkalahatang pagiging maaasahan.Ang praktikal na karanasan sa electronics ay nagpapakita na ang mga konserbatibong pagpapatakbo ng mga margin ay nagtataguyod ng parehong sangkap na kahabaan ng buhay at katatagan ng system.Gayundin, ang pagtiyak na ang mga imbakan at operating temperatura ay mananatili sa loob ng -65 ° C hanggang +150 ° C na saklaw ay mahalaga para sa pagpapanatili ng istruktura ng silikon ng transistor.
