Pag-unawa sa 2N7002 N-Channel Logic Level MOSFET

Sa artikulong ito, naghuhukay kami sa mundo ng 2N7002, isang lubos na maraming nalalaman N-channel na antas ng lohika na MOSFET.Kinikilala para sa kahusayan at kakayahang umangkop, ang sangkap na semiconductor na ito ay seryoso sa iba't ibang mga elektronikong circuit, karamihan sa pagpapahusay ng kahusayan ng enerhiya at pag -optimize ng pagganap.Mula sa mabilis na mga kakayahan ng paglipat nito hanggang sa pagiging tugma nito sa mga aplikasyon ng mababang boltahe, ang 2N7002 ay isang paborito para sa pagdidisenyo ng mga compact at maaasahang mga sistema.Kung ang kapangyarihan ng mga digital na switch, pagmamaneho ng mga proyekto na batay sa microcontroller, o pagpapagana ng mga napapanatiling solusyon sa enerhiya, ang mga katangian ng 2N7002 ay ginagawang pangunahing pagpipilian para sa mga modernong elektronika.Sumali sa amin habang ginalugad namin ang mga teknikal na pagtutukoy, aplikasyon, at praktikal na pagsasaalang-alang, na nag-aalok ng mga pananaw sa kung paano sinusuportahan ng MOSFET na ito ang pagbuo ng mahusay, mataas na pagganap na aparato.

Catalog

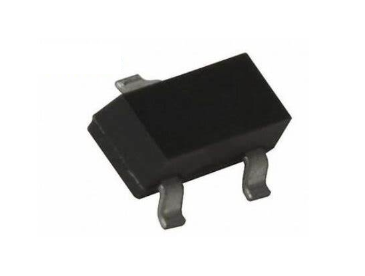

2N7002 Pangkalahatang -ideya ng MOSFET

Ang 2N7002.Ang sangkap na ito, na kinakailangan sa marami, ay pangunahing ginagamit bilang isang switch o amplifier.Ito ay nilikha mula sa mga materyales na semiconductor at itinayo na may tatlong mga terminal.Ang mga kapansin-pansin na aspeto ng 2N7002 ay kasama ang napakababang on-state na pagtutol at isang boltahe na source threshold na humigit-kumulang na 2.1V.Ang mga katangiang ito ay pangunahing angkop para sa mga circuit na nagpapatakbo sa 3.3V, pagpapahusay ng kahusayan ng enerhiya at pag -optimize ng pagganap ng paglipat.

Kabaligtaran sa mga lakas nito, ang compact na SMD packaging (SOT-23) ay nagtatanghal ng ilang mga limitasyon.Ito ay may katamtamang mababang pag -agos ng kasalukuyang, maaasahan na naghahatid ng hanggang sa 200ma na patuloy at akomodasyon ng maximum na kasalukuyang mga spike ng hanggang sa 1A.Upang maiwasan ang mga potensyal na pinsala, mahalaga na sumunod sa mga hadlang sa pagpapatakbo sa mga praktikal na aplikasyon.Ang 2N7002, na karaniwang sourced mula sa mga tagagawa tulad ng sa semiconductor, ay nagpapatakbo ng maaasahan sa isang saklaw ng temperatura mula -55 ° C hanggang 150 ° C at may power dissipation cap na 200MW.Madalas mong bigyang -diin ang pangangailangan ng pagsunod sa mga pagtutukoy na ito upang mapanatili ang integridad ng mga circuit at pahabain ang pagiging maaasahan ng pagganap.

Mga tampok ng 2N7002

Tampok	Paglalarawan
I -type	N-channel mosfet
On-State Resistance	< 5Ω
Tuloy -tuloy na alisan ng tubig (id)	200Ma
Alisan ng tubig boltahe (VDS)	60V
Boltahe ng threshold ng gate (Vgs-th) (min)	1v
Boltahe ng threshold ng gate (Vgs-th) (max)	3v
I -on ang oras	15ns
Patayin ang oras	8ns
Mga uri ng pakete	TO-92, SOT23-3L

Gumagamit ng 2N7002 MOSFET

Ang 2N7002 MOSFET ay pinapaboran sa iba't ibang mga electronic circuit, na kilala sa pag-aalaga ng paghawak ng mga mababang-kasalukuyang at boltahe na switch.Ang arkitektura nito ay kapaki-pakinabang lalo na sa mga DC-DC converters at emobility system, na nagtataguyod ng mahusay na paggamit ng enerhiya.Upang magamit ang mga kakayahan nito, ang bahagi nito sa mga sistema ng pamamahala ng kuryente ay dapat kilalanin, na may pagtuon sa kakayahang mabawasan ang paglaban sa estado na pumipigil sa basura ng kapangyarihan.

Mga aplikasyon sa mga convert ng DC-DC

Sa mga convert ng DC-DC, ang 2N7002 ay nangunguna sa pamamagitan ng pagpapalakas ng kahusayan sa paglipat ng enerhiya sa mga electronic circuit.Maaari kang mag-concentrate sa pagbabawas ng pagwawaldas ng kuryente, na pinadali ng mababang on-state na paglaban ng MOSFET, na nagpapahintulot sa mga gadget na gumana nang mas mahaba sa limitadong mga reserba ng enerhiya.Ito ay malawak na matatagpuan sa portable electronics kung saan ang bawat yunit ng kapangyarihan na natipid ay nagpapahusay ng pagbabata ng baterya.

Papel sa mga solusyon sa emobility

Habang tumitindi ang pagtulak para sa transportasyon ng eco-friendly, ang maaasahan at mahusay na kalikasan ng 2N7002 ay na-leverage para sa mga teknolohiya ng emobility, tulad ng mga electric bicycles at scooter.Ang papel nito sa pamamahala ng kapangyarihan ay nagsisiguro sa pinakamainam na paggana at pinalalaki ang pagiging epektibo ng mga sasakyan na ito, nakakaimpluwensya sa pagganap at kasiyahan.Maaari mong patuloy na pinuhin ang mga pamamaraan upang maisama ang mga nasabing sangkap, na may mga adhikain upang madagdagan ang katatagan ng system habang nag -iisip ng mga epekto sa ekolohiya.

Pag -configure ng PIN

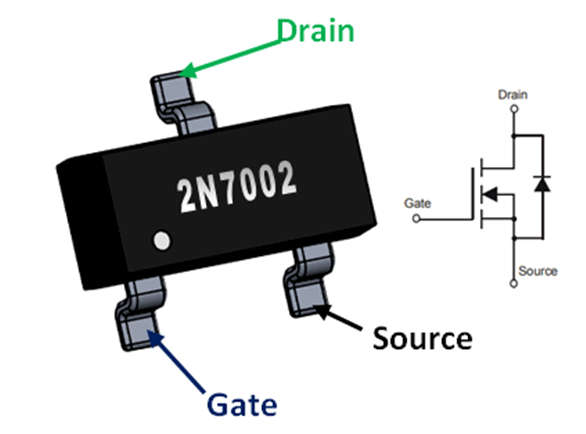

Nagtatampok ang 2N7002 transistor ng tatlong pangunahing mga terminal: mapagkukunan, gate, at alisan ng tubig.Ang bawat isa ay may natatanging pag -andar at papel sa pagtiyak ng transistor na mahusay na nagpapatakbo.

Mga kahalili at kapalit

2N7002 alternatibo

At NTR4003

• FDC666

• FDC558

Iba pang mga uri ng N-channels MOSFETS

• BS170NL

At IRF3205

At 2N7000

• IRF1010E

At RF540N
