Pag-unawa sa Flip-Flops: Paggawa, Konstruksyon, at Mga Aplikasyon sa Digital Circuits

Ipinapaliwanag ng gabay na ito kung ano ang isang T flip-flop at kung paano ito gumagana sa mga digital na circuit.Ipinapakita ng gabay kung paano ang flip-flop na ito ay humahawak ng memorya ng nakaraang estado, at kung paano bumuo ng isang T flip-flop gamit ang iba pang mga uri ng flip-flops tulad ng SR, D, o JK.Malalaman mo kung paano ito magagamit upang hatiin ang mga frequency, kung paano ito gumagana sa isang simpleng pag-setup ng memorya ng 2-bit, at kung saan ginagamit ito sa mga digital system.

Catalog

Ano ang isang T flip-flop?

Ang isang T flip-flop, o toggle flip-flop, ay isang uri ng sunud-sunod na lohika circuit na nag-iimbak ng isang piraso ng data at binabago lamang ang estado ng output kapag ang pag-input ng toggle (T) ay mataas sa panahon ng isang nag-triggering na gilid ng orasan.Hindi tulad ng mga kumbinasyon ng mga circuit, na tumugon lamang sa mga kasalukuyang input, ang mga flip-flop ay nagpapanatili ng isang memorya ng mga nakaraang estado, na ginagawang nakasalalay ang kanilang pag-uugali sa parehong kasalukuyang input at ang nakaraang output.Ang mga output, na may label na Q at Q '(ang kabaligtaran ng Q), ay palaging pantulong.Nangangahulugan ito kapag ang Q ay 1, ang Q 'ay 0, at kabaligtaran.Panloob, ang mga mekanismo ng lohika at mga mekanismo ng feedback ay ginagamit upang lumikha ng pagkilos na ito.

Larawan 2. I -block ang diagram ng T flip flop

Tulad ng inilalarawan sa kaliwang diagram, ang isang pangkaraniwang flip-flop ay may mga signal ng input at dalawang output q at q 'na kumakatawan sa kasalukuyang estado at kabaligtaran nito.Ang tamang diagram ay partikular na nakatuon sa T flip-flop, kung saan tinutukoy ng T input kung ang estado ay dapat mag-toggle sa isang gilid ng orasan.Kung ang T ay 0, ang output ay nananatiling pareho.Kung ang T ay 1, ang output Q ay lumilipat mula 0 hanggang 1 o 1 hanggang 0, depende sa kasalukuyang estado nito.Ang pag-uugali na ito, na sinamahan ng pag-andar ng memorya nito, ay nagbibigay-daan sa T flip-flop upang suportahan ang sunud-sunod na mga paglilipat ng estado sa mga digital system.

Paano gumagana ang isang T flip-flop?

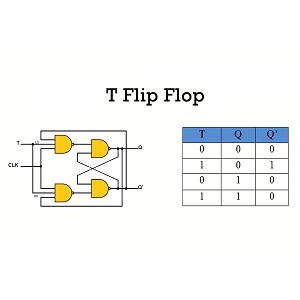

Larawan 3. T Flip-Flop Logic Circuit

Ang T flip-flop ay tumugon sa dalawang kundisyon: ang signal ng orasan (CLK) at ang halaga ng T input.Sa diagram ng circuit sa itaas, ang T flip-flop ay ipinatupad gamit ang mga logic gate.Narito kung paano ito gumagana:

• Kapag t = 0

Ang itaas at gate (may label na 1) at ang mas mababa at gate (may label na 2) parehong output 0 anuman ang signal ng orasan, dahil ang isa sa kanilang mga input ay 0. Pinipigilan nito ang anumang pagbabago sa mga output ng NOR Gates (may label na 3 at 4), na nangangahulugang ang flip-flop ay humahawak sa estado nito.Ang mga output q at q̅ ay nananatili tulad ng bago ang tibok ng orasan.

• Kapag t = 1

Ngayon pareho at mga pintuan ay isinaaktibo ng signal ng orasan (CLK).Depende sa kasalukuyang estado ng Q at Q̅, ang isa sa at mga pintuan ay magpapahintulot sa isang signal sa pamamagitan ng, na nag-trigger ng kaukulang o gate at toggling ang estado ng flip-flop.Iyon ay:

Kung Q = 0, lumipat ito sa Q = 1

Kung Q = 1, lumipat ito sa Q = 0

Ang pagkilos ng toggling ay naka -synchronize sa orasan, tinitiyak na ang mga pagbabago ay nangyayari lamang sa mga tiyak na paglilipat ng orasan (karaniwang tumataas o bumabagsak na mga gilid, depende sa pangwakas na pagpapatupad).Ang katangian na ito (hawak kapag t = 0, at pag-toggling kapag t = 1 sa isang gilid ng orasan) ay ginagawang T Flip-Flop ang isang kapaki-pakinabang na bloke ng gusali sa mga digital system tulad ng mga counter, dalas ng divider, at naka-synchronize na mga circuit circuit.

Talahanayan ng katotohanan para sa T flip-flop

Ang talahanayan ng katotohanan ay tumutulong na mailarawan kung paano tumugon ang T flip-flop:

T	Q (kasalukuyang)	Q_next
0	0	0
0	1	1
1	0	1
1	1	0

Kapag ang T ay 0, ang susunod na estado ay tumutugma sa kasalukuyang estado.

Kapag t ay 1, ang output flips.

Ang mahuhulaan na pag-uugali na ito ay nagbibigay-daan upang madaling gayahin at subukan ang mga T flip-flops sa mas malawak na mga digital system.

Paano bumuo ng isang T flip-flop?

Ang mga flip-flop ay maaaring malikha gamit ang iba pang mga uri ng flip-flops: SR, D, o JK.Ang bawat pamamaraan ay nagbabago ng mga input ng base flip-flop upang gayahin ang pag-uugali ng toggle.

Larawan 4. T FLIP-FLOP METODE

Gamit ang isang SR flip-flop

Ang figure sa ibaba ay naglalarawan kung paano maaaring itayo ang isang T flip-flop gamit ang isang SR flip-flop sa tulong ng dalawa at pintuan.Sa pagsasaayos na ito, ang T input ay konektado sa pareho at mga pintuan kasama ang alinman sa Q o Q 'output.Ang isa at gate ay tumatagal ng T input at ang Q 'output upang makabuo ng signal (s) signal, habang ang iba at gate ay tumatagal ng T at Q upang makabuo ng signal ng pag -reset (R).Ang mga senyas na ito pagkatapos ay pakainin sa SR flip-flop, na binubuo ng cross-coupled o mga pintuan na responsable sa pagpapanatili o pagbabago ng estado ng mga output q at q '.

Larawan 5. T flip flop gamit ang SR flip flop

Kapag ang t input ay 0, pareho at ang mga pintuan ay hindi pinagana, nangangahulugang s at r Manatiling mababa, at ang flip-flop ay nagpapanatili ng kasalukuyang estado.Gayunpaman, kapag t ay 1, ang output state toggles depende sa kasalukuyang estado: kung Q ay 0, ang Q 'ay 1, na nag -trigger ng s input at pagtatakda ng Q hanggang 1;Kung ang Q ay 1, Q 'ay 0, pag -activate ng R input at pag -reset ng Q hanggang 0. Tinitiyak nito ang toggling pag -uugali.Dapat gawin ang pangangalaga upang maiwasan ang parehong S at R mula sa pagiging mataas sa Sa parehong oras, dahil ito ay hahantong sa isang hindi wasto o hindi mahuhulaan na output mula sa SR flip-flop.

Gamit ang isang D flip-flop

Ipinapakita ng figure sa ibaba kung paano maipatupad ang isang T flip-flop gamit ang isang D flip-flop at isang XOR gate.Sa pagsasaayos na ito, ang XOR gate ay tumatagal ng T input at ang kasalukuyang Q output ng D flip-flop.Ang output ng XOR gate ay pagkatapos ay konektado sa D input.Tinitiyak ng setup na ito na ang pag-input sa D flip-flop ay natutukoy ng XOR ng T at Q, na epektibong pagkontrol kung ang estado ay dapat gaganapin o toggled sa bawat tibok ng orasan.

Larawan 6. T flip flop gamit ang D flip flop

Kapag t ay 0, ang XOR gate ay naglalabas ng kasalukuyang halaga ng q, kaya ang d Ang Flip-Flop ay nagpapanatili ng estado nito.Kapag t ay 1, ang XOR gate ay naglalabas ng kabaligtaran ng q, na kung saan ay latched sa susunod na gilid ng orasan, na nagiging sanhi ng output upang i -toggle.Ang pamamaraang ito ay mahusay at maiiwasan ang mga pitfalls ng Ang mga hindi natukoy na estado na maaaring lumitaw sa iba pang mga uri ng flip-flop.Gumagamit ito Minimal Hardware (isang XOR Gate bilang karagdagan sa D Flip-Flop) ginagawa itong isang compact at maaasahang disenyo para sa pag-andar ng T flip-flop.

Gamit ang isang JK flip-flop

Ang figure sa ibaba ay nagpapakita kung paano ang isang T flip-flop ay madaling maitayo gamit ang isang JK flip-flop sa pamamagitan ng direktang pagkonekta sa T input sa parehong mga input ng J at K.Ang circuit ay gumagamit ng natural na pag-uugali ng pag-uugali ng JK flip-flop kapag ang parehong mga input ay mataas.Ang signal ng T ay naka -ruta sa pareho at mga pintuan na nagsisilbing lohika ng J at K, kasama ang signal ng orasan, upang makontrol ang tiyempo ng pagkilos ng toggling.

Larawan 7. T flip flop gamit ang JK flip flop

Kapag ang T ay 0, ang parehong J at K ay 0, kaya ang JK flip-flop ay nagpapanatili ng kasalukuyang estado.Kapag ang T ay 1, ang parehong J at K ay mataas, at ang JK flip-flop toggles ang output Q sa bawat tumataas na gilid ng orasan.Ang disenyo na ito ay hindi nangangailangan ng karagdagang mga pintuan na lampas sa kung ano ang nasa JK flip-flop, na ginagawa itong isa sa mga pinaka-mahusay at high-speed na pamamaraan para sa pagpapatupad ng isang T flip-flop.Ito ay maaasahan, compact, at mainam para sa mga aplikasyon kung saan kinakailangan ang pagiging simple at pagganap.

Frequency Division na may T flip-flops

Larawan 8. Dibisyon ng dalas na may T flip-flops

Ang mga Flip-flop ay lubhang kapaki-pakinabang sa mga digital na elektroniko para sa paghati sa mga frequency.Ang mga ito ay mga simpleng aparato na nagbabago ng kanilang estado ng output (toggle) sa tuwing makakatanggap sila ng isang pulso ng orasan, ngunit kung ang T input ay nakatakda sa 1 (o mataas).Sa figure sa itaas, maaari mong makita ang isang T flip-flop kung saan ang Q '(inverted) output ay konektado pabalik sa T input.Tinitiyak ng setup na ito na ang flip-flop ay i-toggle ang estado nito sa tuwing natanggap ang isang signal ng orasan (CLK).

Kapag nangyari ito, ang output sa Q ay nagbabago mula 0 hanggang 1 o 1 hanggang 0 sa bawat tibok ng orasan.Nangangahulugan ito na ang flip-flop ay nakumpleto lamang ang isang buong pag-ikot bawat dalawang pulso ng orasan.Bilang isang resulta, ang dalas ng Q output ay nagiging kalahati ng dalas ng pag -input ng orasan.Halimbawa, kung ang pag -input ng orasan ay may dalas ng 10 Hz (10 pulses bawat segundo), ang output q ay magpapalipat -lipat sa 5 Hz, na epektibong naghahati ng dalas ng 2.

Ang kakayahan ng dalas na dibisyon na ito ay nagiging mas malakas kapag ikinonekta mo ang maraming T flip-flops sa isang serye, na kilala rin bilang cascading.Kapag ang Q output ng isang flip-flop feed sa pag-input ng orasan ng susunod na flip-flop, ang bawat yugto ay patuloy na naghahati sa dalas ng 2. Ang unang flip-flop ay nagbibigay ng isang output ng f/2, ang pangalawa ay nagbibigay ng f/4, ang pangatlong f/8, at iba pa.Lumilikha ito ng isang kadena ng mga flip-flop na naghahati sa orihinal na dalas ng mga kapangyarihan ng dalawa.

2-bit parallel load rehistro gamit ang T flip-flops

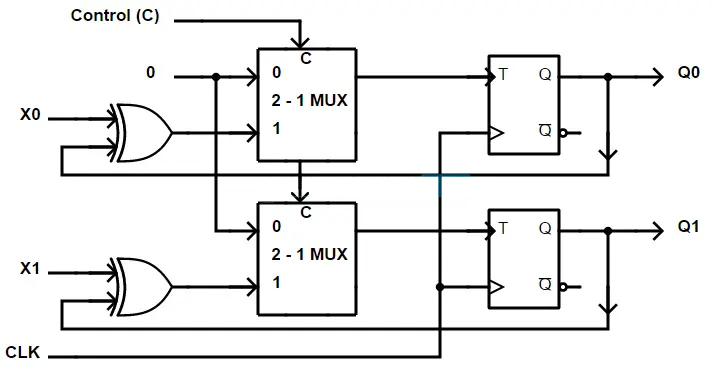

Larawan 9. 2-bit Parallel Load Register Gamit ang T flip-flops

Ang isang 2-bit na parallel load rehistro ay isang digital circuit na maaaring mag-imbak ng dalawang piraso ng data nang sabay-sabay.Ang figure sa itaas ay nagpapakita kung paano natin mabubuo ito gamit ang T flip-flops, xor gate, at 2-to-1 multiplexers (MUXES).Ang bawat bit sa rehistro ay may sariling hanay ng mga sangkap: isang T flip-flop, isang xor gate, at isang multiplexer.

Narito kung paano ito gumagana nang hakbang -hakbang.Una, inihahambing ng XOR Gate ang kasalukuyang input bit (x0 o x1) na may kasalukuyang output ng flip-flop (Q0 o Q1).Kung ang input ay naiiba sa output, ang XOR gate ay nagpapadala ng isang 1 sa multiplexer.Nangangahulugan ito na ang T flip-flop ay kailangang mag-toggle upang tumugma sa bagong data.Kung ang input at output ay pareho, ang XOR ay nagpapadala ng 0, nangangahulugang hindi kinakailangan ang toggle dahil tama na ang output.

Susunod, ang 2-to-1 multiplexer ay nagpapasya kung mag-load ng bagong data o panatilihin ang kasalukuyang estado.Ginagawa ito batay sa control signal (C).Kung ang control signal ay 0, ang mux ay nagpapadala ng 0 sa T input, na nagsasabi sa flip-flop upang hawakan ang kasalukuyang halaga (walang toggle).Ngunit kung ang signal ng control ay 1, ang MUX ay pumasa sa resulta mula sa XOR gate hanggang sa T input, na pinapayagan lamang ang flip-flop kung kinakailangan.Sa ganitong paraan, kapag pinagana ang pag-load, ang parehong mga flip-flops ay nag-update ng kanilang mga output nang sabay-sabay sa susunod na gilid ng orasan.

Pinapayagan ng setup na ito ang rehistro na mag -load ng dalawang piraso ng data na kahanay, nangangahulugang ang parehong mga piraso ay na -update nang sabay -sabay gamit ang isang solong tibok ng orasan.Ito ay mahusay at kapaki -pakinabang sa mga system na kailangang ilipat o mag -imbak ng mga maliliit na chunks ng data nang mabilis.Ang disenyo ay nasusukat din, na nangangahulugang maraming mga piraso ay maaaring maidagdag sa pamamagitan ng pagkopya ng parehong pattern na may higit pang mga T flip-flops, xor gate, at multiplexer.Ginagawa nitong isang mahusay na pagpipilian para sa pagbuo ng mga simpleng circuit ng memorya o pansamantalang imbakan ng data sa mga digital system.

Mga kalamangan ng T flip-flops

At Simpleng disenyo: T flip-flops ay itinayo na may isang solong input lamang, na pinapasimple ang parehong kanilang panloob na circuitry at panlabas na mga wiring na kinakailangan.Ang naka -streamline na pagsasaayos na ito ay binabawasan ang bilang ng mga gate ng lohika at mga magkakaugnay na kinakailangan, na ginagawang mas madali silang magdisenyo, pag -aralan, at ipatupad.Bilang isang resulta, ang T flip-flops ay kapaki-pakinabang sa mga system kung saan dapat mabawasan ang puwang, gastos, o pagiging kumplikado.

At Mahuhulaan na pag -uugali: Hindi tulad ng SR (set-reset) flip-flops, na maaaring magpasok ng isang hindi natukoy o hindi matatag na estado kapag ang parehong mga pag-input ay aktibo nang sabay-sabay, ang T flip-flops ay nag-aalok ng pare-pareho at maaasahang pag-uugali.Ang kanilang toggling na kalikasan ay nagsisiguro ng isang malinaw, deterministikong output batay lamang sa signal ng orasan at ang T input.Ang mahuhulaan na ito ay ginagawang maayos ang mga ito para magamit sa mga digital system na nangangailangan ng katatagan at pagiging maaasahan.

At Mahusay para sa pagbibilang: T flip-flops natural na i-toggle ang kanilang output sa bawat aktibong tibok ng orasan kapag ang T input ay mataas, na ginagawang perpekto ang mga bloke ng gusali para sa mga binary counter at frequency divider.Ang bawat T flip-flop sa isang counter chain ay naghahati sa dalas ng orasan ng dalawa, na nagpapahintulot sa madaling pagtatayo ng mga counter ng multi-bit.Ang kanilang kakayahang lumipat ng mga estado ay mahuhulaan sa bawat pulso na pinapadali ang lohika na kinakailangan para sa tumpak at naka -synchronize na mga operasyon sa pagbibilang.

At Mababang pagkonsumo ng kuryente: Kapag mababa ang T input, pinapanatili ng flip-flop ang kasalukuyang estado nito at hindi nagbabago sa tibok ng orasan.Ang pag -uugali na ito ay binabawasan ang hindi kinakailangang aktibidad ng paglipat sa loob ng circuit, sa gayon ay pinangangalagaan ang kapangyarihan.Sa mga application na may mababang kapangyarihan o mga aparato na pinatatakbo ng baterya, maaari itong mapahusay ang kahusayan ng enerhiya at mapalawak ang buhay ng pagpapatakbo.

At Maaasahang imbakan ng memorya: T flip-flops kumikilos bilang matatag na mga elemento ng memorya na nagpapanatili ng kanilang estado hanggang sa isang signal ng orasan at isang aktibong T input prompt ng isang toggle.Tinitiyak ng likas na katatagan na ito ang integridad ng data sa paglipas ng panahon, lalo na sa mga sensitibong digital na aplikasyon.Ang kanilang maaasahang pagganap sa paghawak at pag -update ng impormasyon ng binary ay ginagawang isang mahalagang sangkap sa mga circuit ng memorya at mga makina ng estado.

Mga Kakulangan ng T flip-flops

At Limitadong pag -andar: T flip-flops ay idinisenyo upang maisagawa ang isang tiyak na operasyon, na i-toggling ang estado ng output sa bawat nag-trigger ng tibok ng orasan kapag mataas ang T input.Hindi tulad ng iba pang mga uri ng flip-flops (tulad ng JK o D flip-flops), kulang sila ng kakayahang umangkop upang maisagawa ang set, reset, o mga function ng data ng latch nang walang karagdagang panlabas na lohika.Pinipigilan nito ang kanilang direktang aplikasyon sa mga system na nangangailangan ng mas kumplikado o kondisyon na pag -uugali ng lohika, na nangangailangan ng labis na circuitry upang mapalawak ang kanilang mga kakayahan.

At Sensitibo sa mga glitches: Ang mga flip-flop ay maaaring mahina laban sa mga glitches o maikling boltahe ng boltahe sa alinman sa T input o ang signal ng orasan.Dahil i-toggle nila ang kanilang estado batay sa mga paglilipat ng signal, kahit na isang maikling buhay na pulso na sanhi ng ingay o panghihimasok ay maaaring hindi sinasadyang mag-trigger ng pagbabago ng estado.Sa mga high-speed o electrically maingay na mga kapaligiran, ang sensitivity na ito ay maaaring humantong sa hindi wastong pag-uugali, na nangangailangan ng maingat na pag-condition ng signal o mga mekanismo ng pag-deboun upang mapanatili ang pagiging maaasahan.

At Pagiging kumplikado ng tiyempo: Sa mga digital na sistema na gumagamit ng maraming T flip-flops lalo na sa mga kaskadang counter na pag-aayos, ang koordinasyon ng tiyempo ay nagiging mapaghamong.Ang bawat flip-flop ay nagpapakilala ng isang pagkaantala, at nang walang tumpak na pag-synchronise, maaari itong magresulta sa mga skewed output o mga mismatches ng tiyempo.Dapat mong bigyang -pansin ang pamamahagi ng orasan, mga oras ng pag -setup, at hawakan ang mga oras upang matiyak ang tamang operasyon, na nagdaragdag ng pagiging kumplikado sa pagsusuri ng tiyempo ng system at layout.

At Single-bit lamang: Ang bawat T flip-flop ay may kakayahang mag-imbak at pagproseso lamang ng isang solong impormasyon.Para sa mga operasyon na nagsasangkot ng data ng multi-bit, tulad ng pagbibilang na lampas sa isang bit o pag-iimbak ng mas malaking mga halaga ng binary, maraming T flip-flops ay dapat pagsamahin sa mas kumplikadong pag-aayos.Pinatataas nito ang bilang ng mga sangkap, ang halaga ng mga kable, at ang pangkalahatang pagiging kumplikado ng system, na maaaring maging isang kawalan sa mga disenyo ng sensitibo sa espasyo o gastos.

At Pagkaantala ng pagpapalaganap: Kapag ang T flip-flops ay konektado sa pagkakasunud-sunod (tulad ng karaniwan sa mga counter) ang output ng isang flip-flop ay nagiging input sa susunod.Ang kadena na ito ay nagpapakilala sa pinagsama -samang mga pagkaantala sa pagpapalaganap, kung saan ang bawat yugto ay dapat maghintay para sa nauna na tumira bago tumugon.Sa mga high-speed circuit, ang mga pagkaantala na ito ay maaaring magpabagal sa pangkalahatang pagganap, bawasan ang maximum na dalas ng operating, at lumikha ng mga isyu sa pag-synchronise, lalo na sa mas mahabang kadena o mas malalim na mga circuit.

Mga Aplikasyon

T flip-flops ay ginagamit sa isang malawak na hanay ng mga digital system:

Frequency Divider

Ang mga Flip-flop ay karaniwang ginagamit sa mga circuit ng dalas ng divider, kung saan ang mga output toggles sa bawat papasok na tibok ng orasan.Ito ay epektibong naghahati sa dalas ng pag -input ng orasan ng dalawa.Sa pamamagitan ng pag-cascading ng maraming T flip-flops, posible na hatiin ang dalas pa (sa pamamagitan ng 4, 8, 16, atbp.).Ang mga signal na nahahati sa dalas na ito ay ginagamit sa mga aplikasyon tulad ng mga digital na relo, mga sistema ng komunikasyon, at tiyempo ng microcontroller kung saan ang mas mabagal, naka-synchronize na mga signal ng orasan ay kinakailangan para sa iba't ibang mga sangkap.

Mga counter

Dahil ang T flip-flops ay toggle ang kanilang estado sa bawat tibok ng orasan, nagsisilbi silang mga elemento sa mga binary counter.Ang mga counter na ito ay ginagamit sa isang malawak na hanay ng mga digital na aparato tulad ng mga digital na orasan, mga counter ng kaganapan, odometer, at mga timer.Ang bawat flip-flop sa counter ay kumakatawan sa isang bit, at ang kanilang sunud-sunod na pag-toggling ay nagbibigay-daan para sa pagbibilang sa binary, pagpapagana ng tumpak na oras o pagsubaybay sa kaganapan sa mga digital system.

Mga rehistro ng shift

Habang ang mga T flip-flops mismo ay hindi karaniwang ginagamit bilang pangunahing mga elemento sa mga rehistro ng shift (D flip-flops ay mas karaniwan), maaari silang makatulong sa tiyempo at kontrolin ang lohika para sa mga nasabing rehistro.Sa mas malawak na konteksto ng serial-to-parallel o parallel-to-serial data conversion, ang T flip-flops ay maaaring magamit upang makabuo ng mga naka-synchronize na control pulses na nagdidikta kapag ang data ay inilipat, na ginagawang kapaki-pakinabang sa mga sistema ng komunikasyon, pag-iimbak ng data, at pagproseso ng digital signal.

Kontrolin ang lohika

Sa mga makina ng estado at mga sistema ng kontrol, ang mga T flip-flop ay maaaring magamit upang pamahalaan ang mga paglilipat ng estado sa isang mahuhulaan at toggled fashion.Tumutulong sila sa pagpapatupad ng mga pagkakasunud -sunod ng control kung saan ang output ay kailangang mag -alternate sa pagitan ng mga estado sa mga tiyak na kondisyon.Mahalaga ito sa mga light light controller, vending machine, at robotic system, kung saan ang daloy ng control ay dapat tumugon sa mga na -clocked na mga kaganapan sa pag -input sa isang maaasahang pagkakasunud -sunod.

Mga circuit ng memorya

Ang mga flip-flops ay maaaring gumana bilang simpleng mga elemento ng memorya ng isa sa pamamagitan ng paghawak ng isang binary state hanggang sa susunod na kaganapan sa pag-toggling.Sa mga rehistro at mga pag -iimbak ng imbakan, maaari silang magamit upang mag -imbak ng mga watawat, paganahin ang mga piraso, o pansamantalang data ng binary.Kahit na mas madalas na pinalitan ng D flip-flops sa mga kumplikadong arkitektura ng memorya, ang T flip-flops ay nakakahanap pa rin ng paggamit sa mas maliit, dalubhasang mga rehistro kung saan ang pag-uugali ng pag-uugali ay nakahanay sa mga kinakailangan sa disenyo ng lohika.

Konklusyon

Ang T flip-flop ay isang simple at kapaki-pakinabang na bahagi para sa digital electronics.Nag -iimbak ito ng isang bit at mga pagbabago (toggles) ang output lamang nito kapag sinabi sa, na ginagawang mahusay para sa pagbibilang at paghahati ng mga signal.Maaari mo itong itayo sa iba't ibang mga paraan gamit ang iba pang mga flip-flops, at gumagana ito nang maayos sa mga system na nangangailangan ng signal upang i-flip at off sa tamang oras.Ang mga Flip-flops ay madaling gamitin, makatipid ng kapangyarihan, at mabuti para sa mga counter ng gusali, timer, at maliit na bahagi ng memorya.Ngunit mayroon din silang mga limitasyon, hawakan lamang nila ang isang bit, sensitibo sa ingay ng signal, at maaaring maging sanhi ng mga pagkaantala kapag ginamit sa mahabang kadena.Kahit na sa mga pagbagsak na ito, ang mga T flip-flop ay malawakang ginagamit dahil sa kanilang simple at maaasahang pag-uugali.
