Pag-unawa sa Reactive Power: Paano Ito Gumagana at Bakit Ito Mahalaga

Ang reactive power ay isang mahalagang bahagi ng AC electrical system dahil sinusuportahan nito ang electric at magnetic field na kailangan ng maraming device para gumana.Ipinapaliwanag ng artikulong ito kung ano ang reactive power, kung paano ito gumagana sa mga AC circuit, at kung paano ito kinakalkula gamit ang boltahe, kasalukuyang, at power factor.Sinusuri din nito kung paano kumikilos ang reactive power sa resistive, inductive, capacitive, at nonlinear load.Bilang karagdagan, sinasaklaw nito ang mga benepisyo ng wastong pamamahala ng reaktibong kapangyarihan, ang mga praktikal na aplikasyon nito, at ang papel nito sa mga modernong sistema ng kuryente.

Catalog

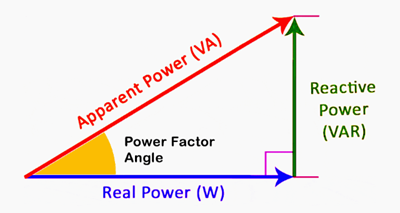

Figure 1. Reactive Power Triangle

Ano ang Reactive Power?

Ang reactive power ay ang bahagi ng electrical power sa isang AC system na hindi gumaganap ng kapaki-pakinabang na trabaho ngunit kinakailangan upang mapanatili ang mga electric at magnetic field.Ito ay umiiral dahil ang boltahe at kasalukuyang ay hindi perpektong nakahanay sa oras, na lumilikha ng isang pagkakaiba sa pagitan ng mga ito.Ang phase shift na ito ay nagdudulot ng paglipat-lipat ng enerhiya sa pagitan ng pinagmulan at mga reaktibong bahagi sa halip na ganap na maubos.Mahalaga ang reactive power para sa mga operating equipment tulad ng mga motor, transformer, at inductive device sa mga power system.Ito ay gumaganap ng isang mahalagang papel sa pagpapanatili ng mga antas ng boltahe at pagtiyak ng matatag na operasyon ng system.Kung walang reaktibong kapangyarihan, maraming AC electrical system ang hindi gagana nang maayos o mahusay.

Paano Gumagana ang Reactive Power sa AC Circuits?

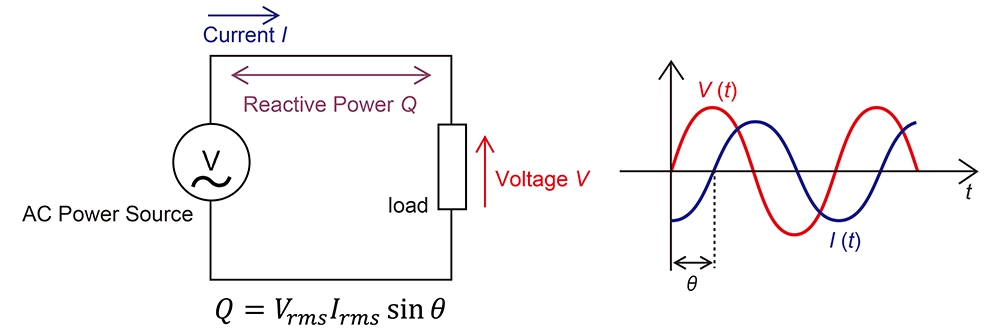

Figure 2. Reactive Power sa AC Waveforms at Circuit

Ang reaktibong kapangyarihan sa mga circuit ng AC ay lumalabas kapag ang boltahe at kasalukuyang ay hindi umabot sa kanilang mga taluktok nang sabay.Ang pagkakaiba sa bahagi na ito ay lumilikha ng isang sitwasyon kung saan ang enerhiya ay pansamantalang nakaimbak at pagkatapos ay ibinalik sa pinagmumulan ng kuryente sa halip na patuloy na ginagamit.Habang nagbabago ang direksyon ng alternating current, ang enerhiya ay pumapasok at lumabas sa mga electric o magnetic field sa loob ng circuit.Ang tuluy-tuloy na palitan na ito ay nagreresulta sa isang paikot na daloy ng enerhiya sa halip na isang one-way na paglipat.

Ang paglilipat ng relasyon sa pagitan ng boltahe at kasalukuyang ay maaaring maobserbahan sa pamamagitan ng kanilang mga waveform, kung saan ang isang waveform ay humahantong o nahuhuli sa isa pa.Ang pagkakaiba sa tiyempo na ito ang gumagawa ng reaktibong kapangyarihan sa system.Kahit na ang enerhiya na ito ay hindi gumaganap ng kapaki-pakinabang na gawain, kinakailangan pa rin itong suportahan ang pagpapatakbo ng maraming mga de-koryenteng aparato.Ang presensya ng phase shift na ito ay direktang nakakaimpluwensya kung paano dumadaloy ang kapangyarihan sa loob ng circuit.

Reactive Power Calculation

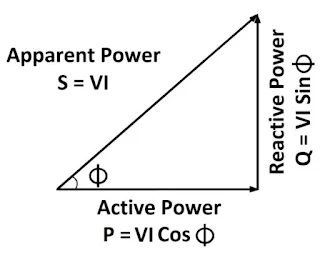

Figure 3. Power Triangle at Equation

Una, tukuyin ang mga ibinigay na halaga.Magsimula sa pamamagitan ng paglilista kung ano ang alam mo na:

• Boltahe (V) = 230 V

• Kasalukuyang (I) = 10 A

• Power factor (cos φ) = 0.8 (lagging)

Tinutukoy ng mga halagang ito ang kondisyon ng pagpapatakbo ng circuit.

Susunod, kalkulahin ang maliwanag na kapangyarihan (S).Ang maliwanag na kapangyarihan ay kumakatawan sa kabuuang kapangyarihan na ibinibigay ng pinagmulan.

• S = V × I = 230 × 10 = 2300 VA

Ito ang buong pangangailangan ng kuryente bago paghiwalayin ang mga kapaki-pakinabang at hindi kapaki-pakinabang na bahagi.

Pagkatapos, kalkulahin ang aktibong kapangyarihan (P).Ang aktibong kapangyarihan ay ang bahaging aktwal na gumaganap ng kapaki-pakinabang na gawain.

• P = V × I × cos φ = 230 × 10 × 0.8 = 1840 W

Sinasabi nito sa iyo kung gaano karaming kapangyarihan ang epektibong ginagamit ng load.

Panghuli, kalkulahin ang reaktibong kapangyarihan (Q).Ang reactive power ay nagmumula sa phase difference at makikita gamit ang sin φ.

• sin φ = √(1 − 0.8²) = 0.6

• Q = V × I × sin φ = 230 × 10 × 0.6 = 1380 VAR

Ito ay kumakatawan sa kapangyarihan na umiikot sa pagitan ng pinagmulan at ng load.Ipinapakita ng mga huling resulta na ang maliwanag na kapangyarihan (S) ay 2300 VA, ang aktibong kapangyarihan (P) ay 1840 W, at ang reaktibong kapangyarihan (Q) ay 1380 VAR.Ang mga halagang ito ay naglalarawan kung paano ang kabuuang ibinibigay na kapangyarihan ay nahahati sa kapaki-pakinabang na kapangyarihan na gumaganap ng trabaho at reaktibong kapangyarihan na sumusuporta sa system.Ang malinaw na breakdown na ito ay ginagawang mas madaling maunawaan, suriin, at pamahalaan ang daloy ng kuryente sa mga AC electrical system.

Paano Nakikipag-ugnayan ang Reactive Power sa Iba't ibang Uri ng Pag-load?

Resistive (Ohmic) Load

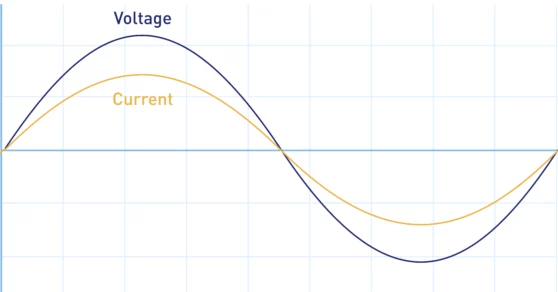

Figure 4. Boltahe at Current Sa Phase

Ang mga resistive load ay mga de-koryenteng sangkap na direktang kumokonsumo ng enerhiya nang hindi ito iniimbak sa mga electric o magnetic field.Sa mga load na ito, sabay na tumataas at bumaba ang boltahe at kasalukuyang, ibig sabihin ay walang pagkakaiba sa pagitan ng mga ito.Dahil ang parehong mga waveform ay perpektong nakahanay, ang lahat ng ibinigay na kapangyarihan ay na-convert sa kapaki-pakinabang na gawain tulad ng init o liwanag.Ang pagkakahanay na ito ay makikita sa magkakapatong na mga waveform kung saan eksaktong tumutugma ang mga taluktok at zero crossing.Bilang resulta, walang enerhiya na dumadaloy pabalik sa pinagmulan sa panahon ng pag-ikot.Ang kundisyong ito ay nangangahulugan na ang reaktibong kapangyarihan ay mahalagang zero sa purong resistive circuit.Kasama sa mga karaniwang halimbawa ang mga heater at incandescent lamp kung saan ang enerhiya ay ganap na ginagamit.

Inductive Load

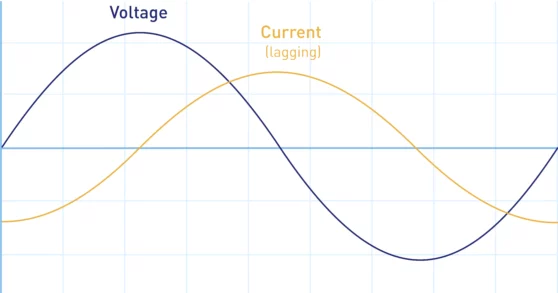

Figure 5. Kasalukuyang Lagging Boltahe

Ang mga inductive load ay mga device na nag-iimbak ng enerhiya sa mga magnetic field kapag ang kasalukuyang dumadaloy sa kanila.Sa mga load na ito, ang kasalukuyang waveform ay nahuhuli sa boltahe waveform dahil sa likas na katangian ng magnetic energy storage.Ang pagkaantala na ito ay lumilikha ng isang pagkakaiba sa bahagi kung saan ang enerhiya ay pansamantalang hinahawakan at pagkatapos ay ibinalik sa pinagmulan.Ang paghihiwalay sa pagitan ng mga taluktok ng boltahe at kasalukuyang ay naglalarawan ng pagkahuli na pag-uugali na ito.Dahil sa phase shift na ito, ang reaktibong kapangyarihan ay ginawa at dumadaloy sa loob ng system.Ang ganitong uri ng reactive power ay itinuturing na positibo at karaniwan sa mga kagamitan tulad ng mga motor at transformer.Ang mga inductive load ay malawakang ginagamit sa pang-industriya at mga sistema ng pamamahagi ng kuryente.

Capacitive Load

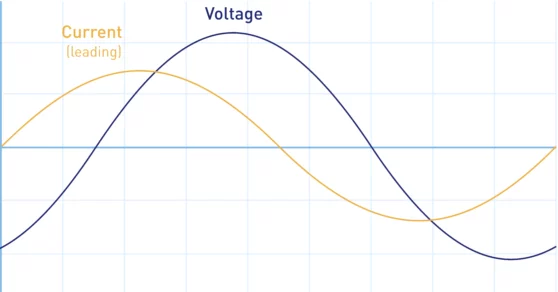

Figure 6. Kasalukuyang Nangungunang Boltahe

Ang mga capacitive load ay mga electrical component na nag-iimbak ng enerhiya sa mga electric field sa pagitan ng mga conductive plate.Sa mga load na ito, ang kasalukuyang waveform ay nangunguna sa boltahe waveform, ibig sabihin ay umabot ito sa peak nito bago ang boltahe.Ang nangungunang relasyon na ito ay lumilikha ng isang pagkakaiba sa bahagi na kabaligtaran sa mga induktibong pagkarga.Ang pattern ng waveform ay nagpapakita ng kasalukuyang pagsulong sa boltahe sa bawat cycle.Habang ang enerhiya ay iniimbak at inilabas sa electric field, ang reaktibong kapangyarihan ay dumadaloy sa system.Ang ganitong uri ng reaktibong kapangyarihan ay itinuturing na negatibo.Ang mga capacitive load ay karaniwang ginagamit sa power factor correction at mga application ng regulasyon ng boltahe.

Nonlinear (Harmonic) Load

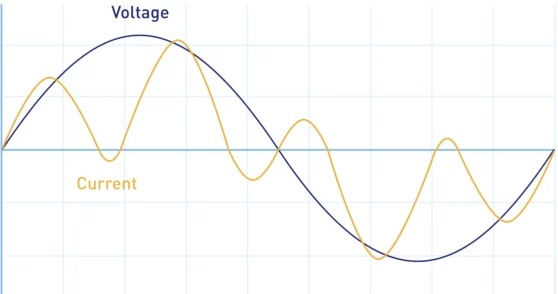

Figure 7. Distorted Current Waveform

Ang mga nonlinear load ay mga device na kumukuha ng kasalukuyang sa paraang hindi sinusoidal kahit na binibigyan ng sinusoidal na boltahe.Ang mga load na ito ay nagpapakilala ng mga distortion sa kasalukuyang waveform, na lumilikha ng mga harmonic na bahagi sa maraming frequency.Sa halip na makinis na mga waveform, lumilitaw ang kasalukuyang hindi regular at hindi pantay kumpara sa boltahe.Ang pagbaluktot na ito ay nakakaapekto sa kung paano kumikilos ang reaktibong kapangyarihan sa system sa pamamagitan ng pagdaragdag ng pagiging kumplikado lampas sa mga simpleng pagbabago sa phase.Ang pakikipag-ugnayan sa pagitan ng mga harmonika at ang supply ay maaaring humantong sa mga karagdagang reaktibong epekto.Ang mga load na ito ay karaniwan sa modernong electronics gaya ng mga computer, LED driver, at switching power supply.Ang pamamahala sa kanilang epekto ay mahalaga para sa pagpapanatili ng kalidad ng kuryente.

Mga Bentahe ng Wastong Pamamahala ng Reaktibong Power

• Nagpapabuti sa pangkalahatang kahusayan sa enerhiya

• Pinapanatili ang matatag na antas ng boltahe

• Binabawasan ang pagkawala ng power transmission

• Pinapahusay ang buhay ng kagamitan

• Pinipigilan ang mga kondisyon ng system overload

• Sinusuportahan ang maaasahang operasyon ng grid

Mga Application ng Reactive Power

1. Mga Power Transmission Network

Ang reaktibong kapangyarihan ay mahalaga sa malayuang mga linya ng paghahatid upang mapanatili ang katatagan ng boltahe.Nakakatulong ito na maiwasan ang pagbaba ng boltahe sa mga malalayong distansya.Gumagamit ang mga utility ng compensation device para ayusin ang reaktibong daloy ng kuryente.Tinitiyak nito ang mahusay at maaasahang paghahatid ng kuryente.

2. Industrial Manufacturing Systems

Ang mga pabrika ay umaasa sa reaktibong kapangyarihan para sa pagpapatakbo ng mga motor at mabibigat na makinarya.Pinipigilan ng wastong pamamahala ang mga inefficiencies sa malalaking electrical load.Nakakatulong ito na mapanatili ang matatag na boltahe sa panahon ng mataas na demand.Pinapabuti nito ang pagiging maaasahan ng produksyon at pagganap ng kagamitan.

3. Renewable Energy System

Ang mga solar at wind system ay nangangailangan ng reaktibong kontrol ng kuryente para sa pagsasama ng grid.Nakakatulong ito na patatagin ang pagbabagu-bago ng boltahe na dulot ng variable generation.Ang mga inverter ay ginagamit upang pamahalaan ang reaktibong power output.Tinitiyak nito ang pagiging tugma sa mga kasalukuyang power grid.

4. Mga De-koryenteng Substation

Gumagamit ang mga substation ng reactive power compensation upang kontrolin ang mga antas ng boltahe.Ang mga aparato tulad ng mga capacitor at reactor ay naka-install para sa regulasyon.Pinapabuti nito ang kahusayan ng system at binabawasan ang mga pagkalugi.Sinusuportahan din nito ang maayos na pamamahagi ng kuryente.

5. Mga Komersyal na Gusali

Gumagamit ang malalaking gusali ng reaktibong kapangyarihan para sa mga HVAC system at elevator.Ang wastong kontrol ay nagpapabuti sa kahusayan ng enerhiya sa pang-araw-araw na operasyon.Binabawasan nito ang hindi kinakailangang paggamit ng kuryente.Pinapababa nito ang mga gastos sa pagpapatakbo at pinapabuti ang pagiging maaasahan.

6. Data Centers at IT Infrastructure

Ang mga sentro ng data ay nangangailangan ng matatag na kapangyarihan para sa mga sensitibong kagamitan.Tumutulong ang reactive power management na mapanatili ang pare-parehong antas ng boltahe.Pinipigilan nito ang mga pagkagambala dulot ng pagbabagu-bago ng kuryente.Tinitiyak nito ang tuluy-tuloy at maaasahang operasyon.

Reactive Power vs Active Power vs Apparent Power

Aspeto	Aktibong Power (W)	Reaktibong Kapangyarihan (VAR)	Maliwanag na Kapangyarihan (VA)
Kahulugan	Kapaki-pakinabang na kapangyarihan na gumaganap ng trabaho	Power yan oscillates sa pagitan ng source at load	Kabuuang naibigay kapangyarihan
Function	Gumagawa ng output tulad ng init o paggalaw	Mga sumusuporta mga electric/magnetic field	Kumakatawan sa kabuuan demand
Tungkulin	Naubos ang enerhiya	Naka-imbak at nagbalik ng enerhiya	Pinagsamang epekto
Yunit	Watts (W)	Volt-Amp Reaktibo (VAR)	Volt-Ampere (VA)
Paggamit ng Enerhiya	Ganap na ginagamit	Hindi nauubos	Bahagyang nagamit
Direksyon	One-way na daloy	Pabalik-balik daloy	Pinagsamang daloy
Epekto ng System	Nagda-drive ng load	Pinapanatili operasyon	Tinutukoy kapasidad
Pagtitiwala	Mag-load ng demand	Paglipat ng yugto	Parehong P at Q
Pagsukat	metro ng kuryente	VAR meter	Maliwanag na metro
Kontribusyon	Tunay na output	Pag-andar ng suporta	Kabuuan kinakailangan
Kahusayan	Direktang nakakaapekto kahusayan	Hindi direktang epekto	Nagpapahiwatig ng sistema load
presensya	Laging pasok mga sistema ng pagtatrabaho	Umiiral kasama ng pagkakaiba ng yugto	Laging present
Kontrolin	Nakabatay sa load	Kabayaran mga device	Disenyo ng system
Aplikasyon	Mga gamit, mga makina	Mga motor, mga transformer	Lahat ng AC system
Relasyon	Bahagi ng kabuuang kapangyarihan	Bahagi ng kabuuang kapangyarihan	Kumbinasyon ng pareho

Reactive Power Control sa Modern Power Systems

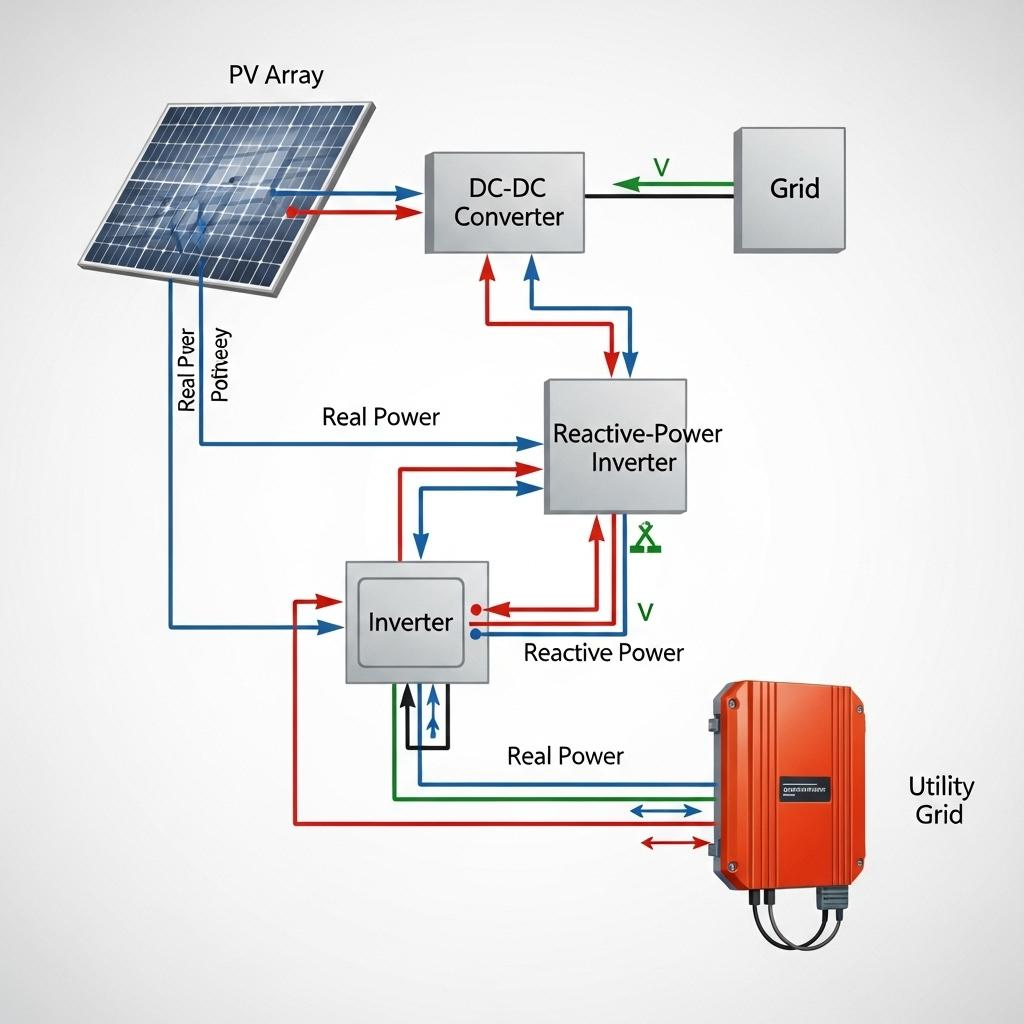

Figure 8. Reactive Power Control Gamit ang Smart Inverter

Ang reaktibong kapangyarihan sa mga modernong sistema ng kuryente ay aktibong pinamamahalaan sa pamamagitan ng mga power electronic device na kumokontrol sa daloy ng enerhiya sa pagitan ng mga pinagmumulan ng henerasyon at ng grid.Sa mga renewable-based system, ang mga photovoltaic array ay bumubuo ng tunay na kapangyarihan, na pinoproseso sa pamamagitan ng mga converter at inihahatid sa grid sa pamamagitan ng mga inverters.Sa tabi ng tunay na paglipat ng kuryente, ang reaktibong kapangyarihan ay independiyenteng kinokontrol upang mapanatili ang matatag na antas ng boltahe at mapabuti ang kalidad ng kuryente.Ang kontrol na ito ay nagpapahintulot sa system na tumugon sa pagbabago ng mga kondisyon ng pagkarga at maiwasan ang pagbabagu-bago ng boltahe sa buong network.Sa pamamagitan ng pag-coordinate ng maraming yugto ng conversion, tinitiyak ng mga modernong system na ang parehong tunay at reaktibong kapangyarihan ay naihatid nang mahusay.Sinusuportahan ng diskarteng ito ang maaasahang operasyon, lalo na sa mga distributed generation environment.

Gaya ng inilalarawan sa figure, ang matalinong inverter ay gumaganap ng isang sentral na papel sa pamamagitan ng pagsasaayos ng reactive power exchange sa utility grid.Maaari itong mag-inject o sumipsip ng reactive power nang hindi naaapektuhan ang tunay na power na nabuo ng PV array, na nagpapahintulot sa flexible na regulasyon ng boltahe.Tinitiyak ng interaksyon sa pagitan ng inverter, DC-DC converter, at grid ang patuloy na pagsubaybay at pagtugon sa mga kundisyon ng system.Ang dynamic na kontrol na ito ay nakakatulong na patatagin ang grid sa panahon ng mga variation sa solar generation at load demand.Sa pamamagitan ng pamamahala ng reactive power sa real time, binabawasan ng mga smart inverters ang pagdepende sa mga tradisyunal na compensation device.Ginagawa nitong mahusay ang mga ito para sa pagpapanatili ng katatagan ng grid sa moderno, nababagong-integrated na mga sistema ng kuryente.

Konklusyon

Ang reactive power ay hindi direktang gumaganap ng kapaki-pakinabang na trabaho, ngunit ito ay mabuti para sa pagpapanatili ng boltahe, pagsuporta sa field-based na mga device, at pagpapanatiling matatag ng mga AC system.Ang pag-uugali nito ay nakasalalay sa relasyon sa pagitan ng boltahe at kasalukuyang, na tumutukoy din kung paano nahahati ang kapangyarihan sa aktibo, reaktibo, at maliwanag na mga bahagi.Ang iba't ibang uri ng pagkarga ay nakakaapekto sa reaktibong kapangyarihan sa iba't ibang paraan, na ginagawang mahalaga ang tamang pagsusuri at kontrol para sa kahusayan, proteksyon ng kagamitan, at kalidad ng kuryente.Ang epektibong reaktibong pamamahala ng kuryente ay sumusuporta sa maaasahang operasyon sa mga grids, industriyal na sistema, renewable energy installation, substation, komersyal na gusali, at data center.
