TMS320C6713BZDP225 Gabay sa DSP: Mga Tampok, Pinout, Aplikasyon, Alternatibo at Datasheet

Ang gabay na ito ay tungkol sa TMS320C6713BZDP225, isang high-speed digital signal processor (DSP).Ipinapaliwanag nito kung paano gumagana ang chip, kung ano ang ginamit nito, at kung bakit ito ay isang malakas na pagpipilian para sa mga trabaho na nangangailangan ng mabilis at tumpak na pagproseso.Sakop ng gabay ang mga pangunahing tampok ng chip tulad ng 225 MHz bilis, lumulutang-point na suporta, malaking memorya, at kapaki-pakinabang na built-in na mga tool tulad ng mga audio port at mga interface ng memorya.Ipinapakita rin nito kung paano ikonekta ito, kung paano i -program ito nang hakbang -hakbang, kung saan maaari itong magamit, at kung ano ang iba pang mga katulad na bahagi na maaari mong piliin kung kinakailangan.

Catalog

TMS320C6713BZDP225 Pangkalahatang -ideya

Ang TMS320C6713BZDP225 ay isang malakas na lumulutang-point digital signal processor (DSP) na idinisenyo upang mahawakan ang mga high-speed at high-precision na mga gawain.Nabibilang sa platform ng TMS320C6000 ™ DSP, partikular ang pamilyang C67X, ang chip na ito ay nagpapatakbo sa isang bilis ng orasan na 225 MHz at naghahatid ng hanggang sa 1350 mflops at 1800 mips ng pagproseso ng kapangyarihan.Itinayo sa paligid ng isang pinahusay na napakahabang arkitektura ng Word Word (VLIW), maaari itong magsagawa ng hanggang sa walong mga tagubilin na kahanay sa bawat siklo.Ang aparato ay nagsasama ng 264 kb ng on-chip RAM at sumusuporta sa panlabas na memorya tulad ng SRAM at SDRAM sa pamamagitan ng isang 32-bit na panlabas na interface ng memorya (EMIF).Nag-aalok din ito ng matatag na suporta sa peripheral, kabilang ang multi-channel audio serial port (MCASP), buffered serial port (MCBSP), isang 16-bit host-port interface (HPI), at isang 16-channel na EDMA controller para sa mahusay na paggalaw ng data.

I -secure ang iyong bulk order ng TMS320C6713BZDP225 ngayon upang mapanatili ang iyong mga proyekto nang walang pagkaantala.

TMS320C6713BZDP225 CAD Models

TMS320C6713BZDP225 simbolo

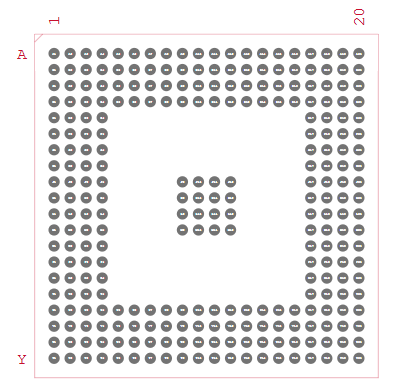

TMS320C6713BZDP225 Footprint

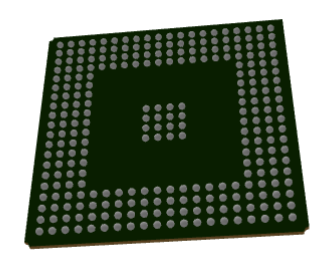

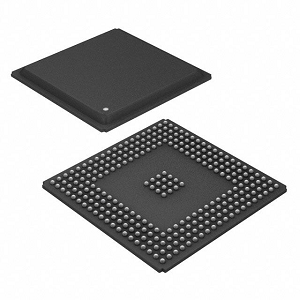

TMS320C6713BZDP225 3D Model

TMS320C6713BZDP225 Mga Tampok

Pangunahing arkitektura: Ang processor ay batay sa isang arkitektura ng VLIW, na nagbibigay -daan sa pagpapatupad ng hanggang sa walong mga tagubilin na kahanay sa bawat pag -ikot ng orasan.Ang arkitektura na ito ay nag-maximize ng throughput at kahusayan, na ginagawang angkop ang chip para sa compute-intensive application tulad ng pagproseso at pagsusuri ng signal.

Bilis ng orasan: Ang pagpapatakbo sa isang dalas ng 225 MHz, ang chip ay naghahatid ng mga kakayahan sa pagproseso ng high-speed.Tinitiyak ng bilis ng orasan na ito ang isang balanseng tradeoff sa pagitan ng pagganap at pagkonsumo ng kuryente, na mabuti sa mga naka -embed at pang -industriya na sistema.

Pagganap: Sa pamamagitan ng kakayahang magsagawa ng hanggang sa 1350 milyong mga lumulutang-point na operasyon bawat segundo (MFLOPS) at 1800 milyong mga tagubilin bawat segundo (MIPS), ang DSP na ito ay humahawak ng mga kumplikadong algorithm at malakihang mga pagkalkula ng mahusay.

Memorya ng on-chip: Ang processor ay nagsasama ng 264 kb ng mabilis na memorya ng on-chip.Pinapayagan nito para sa mabilis na pag -access sa mahalagang data at mga tagubilin, pagbabawas ng latency at pagpapabuti ng bilis ng pagpapatupad.

Panlabas na interface ng memorya: Ang isang dedikadong 32-bit na panlabas na interface ng memorya (EMIF) ay sumusuporta sa isang malawak na hanay ng mga panlabas na aparato ng memorya, kabilang ang SRAM, SDRAM, at flash.Pinapayagan nito ang system na mapalawak ang kapasidad ng memorya batay sa mga kinakailangan sa aplikasyon.

Operating boltahe: Ang chip ay nagpapatakbo sa isang mababang pangunahing boltahe ng 1.26V upang mabawasan ang paggamit ng kuryente, habang pinapanatili ang pagiging tugma sa mga pamantayan ng 3.3V I/O, na karaniwan sa maraming mga naka -embed na system.

Multi-channel audio serial port: Kasama dito ang dalawang mga interface ng MCASP para sa pagpapadala at pagtanggap ng data ng audio ng multichannel.Mahalaga ang mga port na ito sa mga aplikasyon tulad ng paghahalo ng audio, pagkilala sa boses, at pagproseso ng digital na musika.

Multi-channel buffered serial port : Dalawang MCBSP ang nag-aalok ng high-speed serial na komunikasyon para sa pakikipag-ugnay sa mga codec, digital sensor, o iba pang mga serial device.Nagbibigay ang mga ito ng kakayahang umangkop sa pagpapadala ng parehong data ng audio at kontrol.

Host-Port Interface (HPI): Ang 16-bit HPI ay nagbibigay-daan sa isang mabilis at direktang channel ng komunikasyon sa pagitan ng DSP at isang host processor, na nagpapahintulot sa mahusay na pagpapalitan ng data sa panahon ng pag-debug o operasyon ng system.

TMS320C6713BZDP225 Pinout diagram

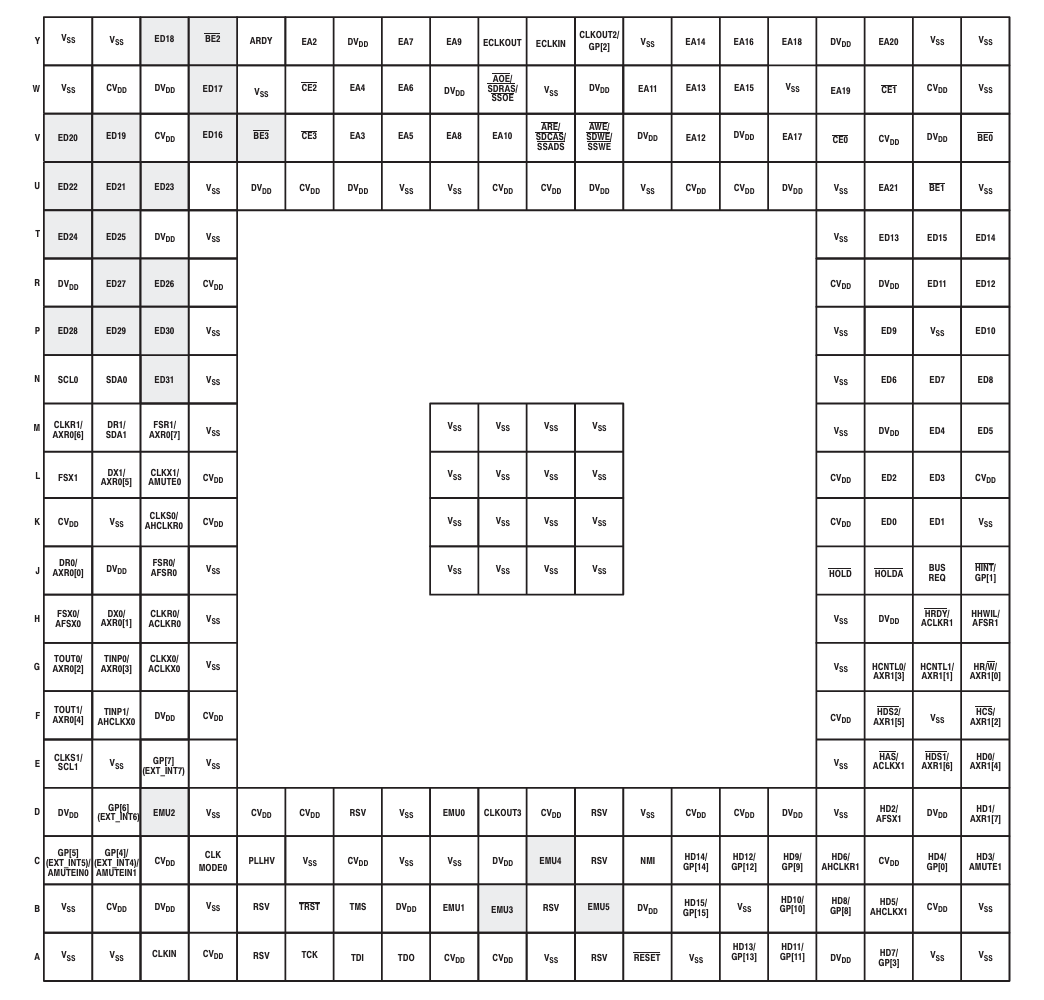

Ang diagram ng pinout na ito ay nagpapakita kung paano ang bawat koneksyon (o "bola") ay nakaayos sa ilalim ng TMS320C6713BZDP225 chip, na gumagamit ng isang 225-ball BGA package.Ang mga hilera (A hanggang Y) at mga haligi (1 hanggang 15) ay bumubuo ng isang grid, at ang bawat parisukat ay nagpapakita kung anong function o power supply ang itinalaga sa lokasyong iyon.Ang chip ay may maraming mga pin ng power tulad ng VSS (ground) at CVDD o DVDD (power supply), na kumakalat sa paligid upang mapanatili ang pantay na chip.Ang mga pin tulad ng Clkin, Reset, TMS, TDI, at TDO malapit sa ilalim ay ginagamit para sa pagprograma at pag -debug sa JTAG.

Ang iba pang mga pin ay kumokonekta sa processor sa mga panlabas na bahagi tulad ng memorya at iba pang mga aparato.Kasama dito ang mga linya ng address (EAX), mga linya ng data (EDX), mga piling chip (CEX), at mga signal ng control (Hold, Busreq, atbp.).Makakakita ka rin ng mga pin para sa serial na komunikasyon tulad ng MCBSP, at pangkalahatang layunin I/OS (GPIO), na ginagawang kakayahang umangkop ang chip para sa maraming mga disenyo.Sa gitna ng chip, marami pang VSS at VDD pin na pinagsama -sama upang makatulong sa matatag na lakas at balanse ng init.Ang layout na ito ay tumutulong sa processor na tumakbo nang maayos, lalo na dahil dinisenyo ito para sa mga high-speed digital signal na gawain sa pagproseso.

TMS320C6713B Functional Block Diagram

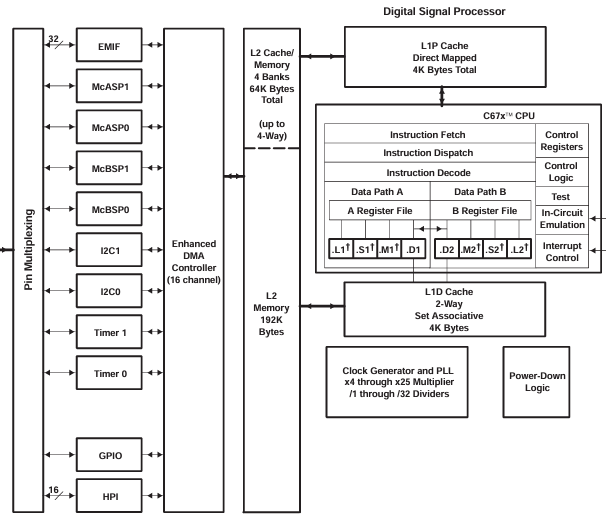

Ang functional block diagram ng TMS320C6713B, kabilang ang TMS320C6713BZDP225, ay nagpapakita kung paano gumagana ang digital signal processor (DSP) at kumokonekta sa iba pang mga sangkap.Sa gitna ay ang C67X+ CPU core, na gumagamit ng isang espesyal na uri ng disenyo na tinatawag na VLIW (napakahabang salita ng pagtuturo).Pinapayagan nitong tumakbo hanggang sa walong mga tagubilin nang sabay, ginagawa itong napakabilis para sa mga gawain tulad ng pagproseso ng audio o signal.Ang processor ay may dalawang pangunahing mga landas ng data, Path A at Path B, bawat isa ay may sariling hanay ng mga rehistro at yunit para sa paghawak ng mga operasyon sa matematika at lohika.Makakatulong ito sa processor na hawakan ang mga kumplikadong kalkulasyon nang mabilis at mahusay.

Para sa memorya, ang DSP ay nagsasama ng L1 cache para sa mga tagubilin at data (4KB bawat isa) at isang mas malaking memorya ng L2 (192KB), na maaaring kumilos bilang cache o direktang magamit.Mayroon ding isang cache/memory controller na namamahala ng hanggang sa apat na 64kB na mga bloke ng memorya, na tumutulong sa bilis ng pag -access ng data.Kasama sa chip ang isang DMA controller na may 16 na mga channel upang ilipat ang data sa pagitan ng memorya at peripheral nang hindi nagpapabagal sa CPU.Sinusuportahan nito ang iba't ibang mga interface tulad ng EMIF para sa panlabas na memorya, MCASP at MCBSP para sa serial na komunikasyon, I2C, Timers, GPIO, at HPI para sa pakikipag -ugnay sa host.Ang mga ito ay konektado gamit ang pin multiplexing, na nagpapahintulot sa nababaluktot na pagsasaayos batay sa mga pangangailangan ng proyekto.Mayroon din itong isang sistema ng orasan na may PLL na nag-aayos ng bilis sa pamamagitan ng pagpaparami o paghati sa orasan ng pag-input, at lohika ng power-down upang makatipid ng enerhiya.Para sa pag-debug at control control, kasama nito ang in-circuit emulation at makagambala sa control.

TMS320C6713BZDP225 Mga pagtutukoy

I -type	Parameter
Tagagawa	Mga instrumento sa Texas
Serye	TMS320C67X
Packaging	Tray
Bahagi ng Bahagi	Aktibo
I -type	Lumulutang na punto
Interface	Host Interface, I2C, MCASP, MCBSP
Rate ng orasan	225MHz
Memorya ng hindi pabagu-bago	Panlabas
On-chip ram	264kb
Boltahe - I/O.	3.30V
Boltahe - Core	1.26v
Temperatura ng pagpapatakbo	0 ° C ~ 90 ° C (TC)
Uri ng pag -mount	Surface Mount
Package / Kaso	272-BBGA
Package ng aparato ng supplier	272-BGA (27x27)
Base Number Product	TMS320

TMS320C6713BZDP225 Mga Aplikasyon

Pagproseso ng Audio

Ang TMS320C6713BZDP225 ay malawakang ginagamit sa mga audio system dahil sa mataas na lumulutang-point na pagganap at mga kakayahan sa pagproseso.Ito ay mainam para sa mga gawain tulad ng pagkakapantay -pantay, pag -filter, pagkansela ng echo, henerasyon ng mga epekto ng tunog, at kontrol ng dynamic na saklaw sa mga digital mixer, mga processors ng epekto, at gear ng studio.Ang suporta nito para sa mga multi-channel serial port (MCASP at MCBSP) ay ginagawang perpekto para sa mga operasyon ng audio/output, mga sistema ng pagkilala sa boses, mga instrumento sa musika ng digital, at mga de-kalidad na sistema ng pampalakas ng tunog.

Telecommunication

Sa larangan ng telecom, ang DSP na ito ay gumaganap ng isang papel sa paghawak ng mga stream ng high-speed data at kumplikadong mga scheme ng modulation.Ginagamit ito sa pagproseso ng baseband sa loob ng mga istasyon ng cellular base at mga modem.Ang kakayahan ng processor na pamahalaan ang mga advanced na algorithm para sa pagwawasto ng error, pagsugpo sa echo, at compression ng data ay nagsisiguro ng maaasahang paghahatid ng boses at data sa mga network.Sinusuportahan din nito ang paghuhubog ng trapiko sa network at mga gawain sa pagproseso ng packet sa mga router at switch, na nag -aambag sa mahusay at matalinong mga sistema ng komunikasyon.

Medical Imaging

Ang TMS320C6713BZDP225 ay ginagamit sa mga medikal na kagamitan tulad ng ultrasound, CT, at MRI machine.Pinapayagan nito ang mabilis na pagproseso ng data ng imahe, pagsasagawa ng mga pag -andar tulad ng pagbawas ng ingay, pagpapahusay ng gilid, at muling pagtatayo ng imahe sa oras.Sa pamamagitan ng malakas na mga yunit ng aritmetika at mga kakayahan sa paghawak ng memorya, ang DSP na ito ay nagpapabuti sa kalinawan ng imahe at binabawasan ang mga pagkaantala ng diagnostic.Mahalaga ang pagtugon nito para sa mga aplikasyon kung saan ang pagsubaybay sa pasyente o mga pamamaraan na ginagabayan ng imahe ay sensitibo sa oras.

Pang -industriya na Pag -aautomat

Sa mga pang -industriya na kontrol sa kapaligiran, ang DSP na ito ay pinagkakatiwalaan para sa tumpak na kontrol sa motor, robotics, at pagsubaybay.Pinoproseso nito ang data ng sensor mula sa mga motor at actuators upang matiyak ang tumpak na kontrol sa paggalaw, na mahalaga para sa makinarya ng CNC, mga linya ng pagpupulong, at mga robotics.Ang mabilis na pagproseso ng signal nito ay nagbibigay -daan sa maaasahang mga sistema ng control control ng feedback, tinitiyak ang kahusayan ng enerhiya at kaligtasan sa pagpapatakbo.Ginagamit din ang aparato sa mga matalinong network ng sensor upang maisagawa ang lokal na pagsusuri ng data at mabawasan ang pag -load sa mga sentralisadong sistema.

Mga Sistema ng Sasakyan

Sa mga modernong sasakyan, sinusuportahan ng DSP ang parehong mga aplikasyon ng infotainment at kaligtasan.Hinahawak nito ang pagproseso ng data ng audio at video para sa mga sistema ng libangan ng kotse, kabilang ang pagkansela ng ingay at pagpapahusay ng tunog.Bukod dito, pinoproseso nito ang data ng sensor sa Advanced Driver Assistance Systems (ADAS), na tumutulong sa pagtuklas ng object, mga babala sa pag -alis ng linya, at adaptive control.Ang pagiging maaasahan at bilis nito ay angkop para sa mga gawain sa loob ng mga automotive electronics.

Militar at aerospace

Ang TMS320C6713BZDP225 ay ginagamit sa radar, sonar, at ligtas na mga sistema ng komunikasyon sa mga aplikasyon ng pagtatanggol.Pinangangasiwaan nito ang pagtuklas ng signal, pag -filter ng ingay, at pagsusuri ng alon para sa pagsubaybay at mga sistema ng pag -target.Sa aerospace, sinusuportahan nito ang satellite signal signal decoding at pagproseso ng telemetry.Ang kakayahan ng processor na makatiis sa hinihingi na mga naglo-load ng data at magbigay ng mga output ay nagsisiguro na ang pagiging maaasahan nito sa masungit at mataas na pusta na kapaligiran.

TMS320C6713BZDP225 Mga katulad na bahagi

At TMS320C6713BGDP225

Ang TMS320C6713BGDP225 ay isang malapit na variant ng TMS320C6713BZDP225, na nagbabahagi ng parehong 225 bilis ng orasan ng MHz at 272-ball BGA package.Ang pangunahing pagkakaiba ay namamalagi sa panloob na packaging o bahagyang pagkakaiba sa pagmamanupaktura (madalas na nauugnay sa grading ng temperatura o mga pagpipilian sa materyal) na maaaring makaapekto sa supply chain o pagsunod sa regulasyon para sa ilang mga kapaligiran.Dahil nag-aalok ito ng magkaparehong pagganap at pagiging tugma sa PIN, nagsisilbi itong isang direktang pag-drop-in na kapalit, ginagawa itong isa sa mga pinaka-maginhawang alternatibo kung ang BZDP225 ay hindi magagamit.

At TMS320C6713BZDP300

Ang TMS320C6713BZDP300 ay nagpapalaki ng pagganap na may mas mabilis na bilis ng orasan na 300 MHz habang pinapanatili ang parehong mga kinakailangan sa BGA at mga kinakailangan sa boltahe.Ang pagtaas ng bilis ng pagproseso ay nagbibigay-daan sa mas mabilis na pagpapatupad ng mga lumulutang-point algorithm, na mainam para sa mga aplikasyon na humihiling ng mas mataas na throughput tulad ng advanced na pagproseso ng audio o pagkuha ng data.Para sa mga naghahanap upang mapahusay ang pagganap ng system nang walang muling pagdisenyo ng hardware, ito ay isang mahusay na pag -upgrade sa 225 bersyon ng MHz.

At TMS320C6713BGDP300

Ang TMS320C6713BGDP300 ay nag -aalok ng parehong 300 MHz na pagproseso ng kapangyarihan bilang BZDP300, ngunit tulad ng BGDP225, maaari itong isama ang mga menor de edad na pagkakaiba sa mga panloob na packaging o mga materyales sa pagpupulong.Ito ay nananatiling pin-tugma at functionally magkapareho sa karamihan ng mga kaso ng aplikasyon.Ginagawa nitong isang mahusay na alternatibong mataas na pagganap, lalo na para sa mga pang-industriya o regulated na kapaligiran kung saan kinakailangan ang sangkap na kakayahang umangkop at pagsunod.

TMS320C6713BZDP225 Mga Hakbang sa Programming

1. I -set up ang kapaligiran sa pag -unlad

Upang simulan ang pagprograma ng TMS320C6713BZDP225, dapat mong i -install ang Code Composer Studio (CCS), Opisyal na Integrated Development Environment (IDE) ng Texas Instruments '.Sinusuportahan ng kapaligiran na ito ang pag -iipon, pag -debug, at pamamahala ng mga proyekto ng DSP.Ikonekta ang DSP Starter Kit (DSK) o anumang suportadong board ng pag -unlad sa pamamagitan ng USB o isang interface ng JTAG sa iyong PC.Siguraduhin na ang board ay maayos na pinapagana at na ang mga driver ay tama na naka -install.Kapag kinikilala ng CCS ang koneksyon sa hardware, handa ka nang i -configure ang iyong workspace ng proyekto.

2. Lumikha at i -configure ang isang bagong proyekto

Ilunsad ang CCS at lumikha ng isang bagong proyekto na nakatuon sa aparato ng TMS320C6713.Piliin ang naaangkop na pagsasaayos ng target, partikular na pagpili ng C6713 DSP core.Pagkatapos nito, i -configure ang mga setting ng compiler at linker, kasama dito ang pagtukoy ng mga seksyon ng memorya, tinukoy ang mga direktoryo, at pag -aayos ng mga watawat ng pag -optimize.Kung gumagamit ka ng anumang mga aklatan ng third-party o DSP/BIOS kernel ng TI, ito rin ang yugto kung saan idinagdag mo ang mga ito sa kapaligiran ng proyekto.

3. Bumuo ng iyong application code

Ngayon oras na upang isulat ang aktwal na aplikasyon.Ang code ay maaaring isulat sa C para sa pagiging simple o sa pagpupulong para sa maximum na pagganap.Sinusuportahan ng C6713 ang lubos na mahusay na pagpapatupad ng mga algorithm ng DSP, at nag -aalok ang TI ng na -optimize na mga aklatan ng DSP (hal., DSPLIB, IMGLIB) upang mapabilis ang pag -unlad.Siguraduhin na mag -disenyo na may pamamahala ng memorya sa isip, gamit ang panloob na RAM nang mahusay habang nag -aayos ng mas malaking data sa panlabas na memorya sa pamamagitan ng EMIF.Ang pagproseso ng signal ay madalas na nagsasangkot ng mabilis na pagpapatupad ng loop, paghawak ng buffer, at matakpan ang pamamahala, kaya istraktura ang iyong lohika nang naaayon.

4. Bumuo at i -debug ang application

Gamit ang source code na handa, gumamit ng CCS upang mabuo ang proyekto.Pinagsasama ng proseso ng build ang code at maiugnay ito upang makabuo ng isang maipapatupad (.out) file.I -load ang output na ito sa DSP sa pamamagitan ng CCS.Maaari mong simulan ang proseso ng pag -debug gamit ang mga tool ng CCS, magtakda ng mga breakpoints, variable ng panonood, suriin ang mga rehistro, at hakbang sa pamamagitan ng mga tagubilin.Mahalaga ang hakbang na ito para sa paghuli ng mga isyu sa lohikal o tiyempo, lalo na sa mga gawain sa pagproseso ng signal.

5. Subukan at i -optimize

Kapag ang iyong programa ay tumatakbo nang walang mga pagkakamali, magsagawa ng functional na pagsubok upang matiyak na kumikilos ito tulad ng inilaan sa mga praktikal na kaso ng paggamit.Gumamit ng mga tool sa profiling at benchmarking ng CCS upang masukat ang mga sukatan ng pagganap tulad ng mga siklo ng pagtuturo, paggamit ng memorya, at mga pagkaantala sa pagproseso.Batay sa mga pananaw na ito, i -optimize ang iyong code para sa bilis ng pagpapatupad at kahusayan ng mapagkukunan.Kasama sa mga karaniwang diskarte sa pag -optimize ang pag -unrol ng loop, pag -minimize ng mga pag -access sa memorya, at pagsasamantala sa kahanay na arkitektura ng pagtuturo ng vLIW DSP core.

6. I -deploy ang application

Matapos ang pagsubok at pag-optimize, ihanda ang pangwakas na build ng paggawa.Kung ang DSP ay tatakbo nang nakapag-iisa, kakailanganin mong i-program ang application sa di-pabagu-bago na memorya ng flash upang awtomatikong ito ay awtomatikong sa power-up.Ang hakbang na ito ay maaaring mangailangan ng mga tool tulad ng isang flash programmer o pagsasaayos ng bootloader.Sa wakas, idokumento ang proseso ng pag -setup, mapa ng memorya, istraktura ng source code, at pag -uugali ng system upang suportahan ang pag -unlad, pag -update, o mga pangangailangan sa pag -debug.

TMS320C6713BZDP225 Bentahe

Lumulutang-point na katumpakan

Ang TMS320C6713BZDP225 ay nagbibigay ng katutubong suporta para sa mga lumulutang-point na operasyon, na nagtatakda nito mula sa maraming mga nakapirming punto na DSP.Ang kakayahang ito ay lubos na pinapasimple ang pag-unlad ng kumplikadong mga algorithm ng matematika sa pamamagitan ng pagtanggal ng pangangailangan para sa manu-manong pag-scale at maayos na pamamahala ng aritmetika.Mahalaga ang floating-point na kawastuhan kapag nagtatrabaho sa malawak na mga dynamic na saklaw o sensitibong data, tinitiyak ang mga resulta ay kapwa mas tumpak at mas madaling mapatunayan sa pagsubok.

Mahusay na arkitektura

Sa core ng TMS320C6713BZDP225 ay namamalagi ang isang napakatagal na arkitektura ng Word Word (VLIW) na nagbibigay -daan sa processor na magsagawa ng hanggang sa walong mga tagubilin nang sabay -sabay sa bawat pag -ikot ng orasan.Ang paralelismo na ito ay nagpapalakas ng throughput nang malaki, na ginagawang maayos ang chip para sa mga application na mabibigat na computation tulad ng FFTS, pag-filter, o adaptive control loop.Ito ay nangangahulugan ng kakayahang ipatupad ang mas advanced na mga algorithm sa loob ng mas magaan na mga hadlang sa tiyempo, pag-optimize ng pangkalahatang pagganap ng system nang hindi nangangailangan ng maraming mga processors o co-processors.Ang arkitektura ay idinisenyo upang magamit ang pagiging paralelismo ng antas ng pagtuturo nang epektibo, na tumutulong na mabawasan ang latency at pagbutihin ang bilis ng pagpapatupad.

Malakas na pagsasama ng peripheral

Ang DSP ay itinayo gamit ang maraming nalalaman I/O at mga kakayahan sa interface ng memorya, kabilang ang mga multi-channel audio serial port (MCASP), multi-channel buffered serial port (MCBSP), at isang malakas na 32-bit external memory interface (EMIF).Ang mga interface na ito ay ginagawang madali upang pagsamahin sa iba't ibang mga panlabas na aparato tulad ng mga audio codec, sensor, data converters, o panlabas na memorya ng RAM/flash.Binabawasan ng integrated peripheral ang pangangailangan para sa panlabas na logic o processors, na tumutulong sa streamline na disenyo ng system at mas mababang mga gastos sa pag -unlad.

TMS320C6713BZDP225 Mga Dimensyon ng Packaging

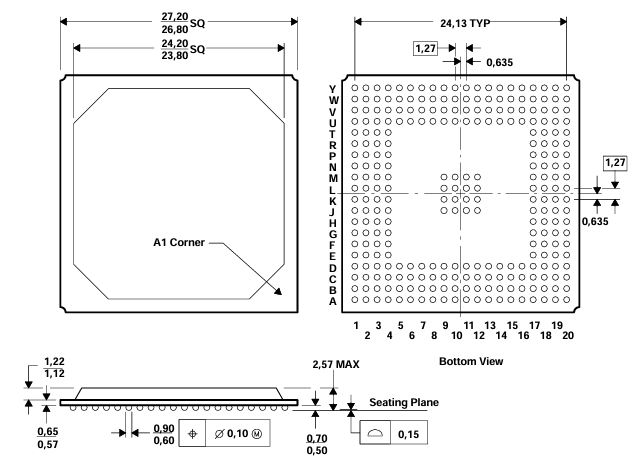

At Uri ng Package: Plastic ball grid array (PBGA)

At Laki ng katawan:

Nominal: 24.20 mm × 24.20 mm

Minimum: 23.80 mm × 23.80 mm

Pinakamataas: 24.20 mm × 24.20 mm (panlabas na gilid)

At Ball Pitch: 1.27 mm tipikal

At Diameter ng bola: 0.90 mm (nominal), 0.60 mm (min)

At Taas ng pakete: 1.22 mm (max), 1.12 mm (min)

At Pag -upo ng eroplano sa Ball Center: 0.15 mm

At Array ng bola: 20 × 20 grid na may ilang mga nawawalang posisyon (kabuuang 272 bola)

At Code ng Package Outline: S-pbGA-N272

Package Outline

TMS320C6713BZDP225 Tagagawa

Ang TMS320C6713BZDP225 ay ginawa ng Mga instrumento sa Texas (TI), isang pandaigdigang kinikilalang pinuno sa industriya ng semiconductor.Ang headquartered sa Dallas, Texas, ang TI ay nagtayo ng isang matagal na reputasyon para sa pagbabago sa mga analog at naka-embed na mga teknolohiya sa pagproseso.Sa mga dekada ng kadalubhasaan sa pagproseso ng digital signal, binuo ng TI ang platform ng TMS320C6000 ™ DSP (kung saan inilunsad ang serye ng C6713) upang matugunan ang mga kumplikadong pangangailangan sa computing sa buong industriya.Bilang tagagawa, tinitiyak ng TI ang mahigpit na kontrol ng kalidad, malawak na dokumentasyon, at patuloy na suporta ng tool ng software sa pamamagitan ng ekosistema nito, kabilang ang code ng composer studio at na -optimize na mga aklatan ng DSP.Maraming tiwala na TI hindi lamang para sa high-performance hardware tulad ng TMS320C6713BZDP225, kundi pati na rin para sa pagiging maaasahan at pangmatagalang pagkakaroon na hinihiling ng misyon-kritikal at pang-industriya na aplikasyon.

Konklusyon

Ang TMS320C6713BZDP225 ay isang malakas na DSP na maaaring hawakan ang mga mabibigat na gawain tulad ng pagproseso ng tunog, mga signal ng komunikasyon, mga larawang medikal, at matalinong makina.Gumagana ito nang mabilis, hawakan nang tumpak ang mga numero, at madaling kumonekta sa memorya at iba pang mga aparato.Ginagamit ito sa maraming larangan tulad ng audio, telecom, pangangalaga sa kalusugan, pabrika, kotse, at mga sistema ng pagtatanggol.Ito rin ay may mahusay na suporta, mga tool para sa kaunlaran, at pangmatagalang pagiging maaasahan.Sa pangkalahatan, ito ay isang matalino at maaasahang pagpipilian para sa mga kumplikadong proyekto na nangangailangan ng malakas na pagproseso.
