TB6600 Stepper Motor Controller: Pinout, Arduino interface, at kung paano ito gumagana

Catalog

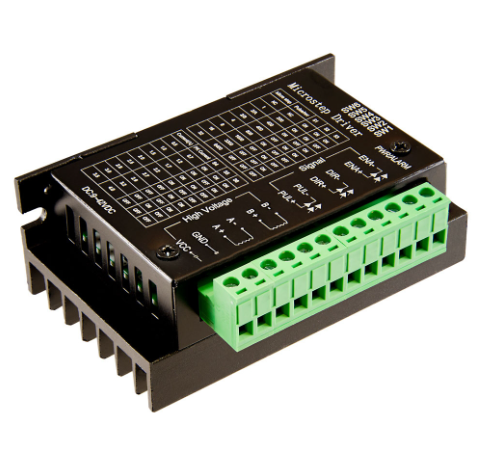

Pangkalahatang -ideya ng TB6600 Stepper Motor Driver Module

Ang TB6600 Ang module ng driver ng motor ng stepper ay isang aparato na nakikilala sa pamamagitan ng pagiging matatag at kakayahang umangkop para sa pagkontrol ng 2-phase stepper motor.Nag -uugnay ito nang walang putol sa isang malawak na hanay ng mga microcontroller, karamihan sa Arduino, na pinupukaw ang paglikha ng tumpak na 5V digital na mga output ng pulso.Ang mga output na ito ay pabago -bago para sa pagpapanatili ng maselan na balanse ng kontrol sa motor.Ang pagpapatakbo sa loob ng isang saklaw ng boltahe na 9-42V DC at pagsuporta sa isang rurok na kasalukuyang 4 amps, ito ay isang maraming nalalaman na pagpipilian para sa iba't ibang mga proyekto na hinihimok ng motor.Ang kakayahang umangkop na ito ay nagbibigay -daan sa iyo upang mahusay na pamahalaan ang pagpoposisyon at bilis ng motor, na kung saan ay lubos na kapaki -pakinabang sa mga aplikasyon na naglalayong mabawasan ang pagiging kumplikado ng coding.Ang high-frequency na Optocoupler na paghihiwalay ng module ay makabuluhang nagpapabuti sa pagiging maaasahan nito sa pamamagitan ng pagbabawas ng mga panganib sa pagkagambala at pagtiyak ng matatag na operasyon.

Ang pagkakaisa na may maraming mga microcontroller ay gumagawa ng driver ng TB6600 na isang angkop na pagpipilian para sa mga proyekto na nangangailangan ng masalimuot na kontrol sa motor.Isinasama nito nang maayos ang mga platform tulad ng Arduino, na sumasalamin sa kapasidad nito upang matugunan ang magkakaibang mga inaasahan.Halimbawa, ang paggamit ng driver na ito sa CNC machine o 3D printer ay nagbibigay -daan sa tumpak at kinokontrol na paggalaw, na naglalarawan ng utility nito sa iba't ibang larangan.

Ang module na ito ay nakatayo salamat sa suporta nito para sa parehong 2-phase at 4-phase stepper motor pati na rin ang mga hybrid na pagsasaayos.Ang disenyo ng bipolar H-tulay ay integral sa mahusay na pamamahala ng boltahe at kasalukuyang, tinitiyak na ang driver ay naghahatid ng rurok na pagganap sa buong mga aplikasyon nito.Sa mga kapaligiran kung saan ang katumpakan at pagiging maaasahan ay nauna, tulad ng mga awtomatikong linya ng produksyon at robotics, ang mga tampok na ito ay lubos na pinahahalagahan.

Mga tampok

Pag -configure ng PIN

Mga Teknikal na Teknikal

Ang pagsasaayos ng H-Bridge Circuit para sa TB6600

Ang module ng driver ng motor ng TB6600 stepper ay isang malubhang sangkap na idinisenyo upang makontrol ang parehong 2-phase at 4-phase stepper motor, na gumagamit ng isang bi-polar na pagsasaayos ng H-tulay para sa mahusay na operasyon.Ang pagsasaayos na ito ay gumagamit ng MOSFET transistors upang matiyak ang mataas na pagganap sa mga tuntunin ng kasalukuyang paghawak at thermal stabil.Ang module ay nagpapatakbo sa pamamagitan ng pakikipag -ugnay sa dalawang pangunahing control pin: ang hakbang na pin, na nag -uudyok sa motor na humakbang sa bawat pulso, at ang direksyon ng pin, na tumutukoy sa rotational direksyon ng motor batay sa boltahe na inilalapat.Sama -sama, ang mga input na ito ay nagbibigay -daan sa tumpak na kontrol sa pagkakasunud -sunod ng hakbang ng motor at direksyon ng pag -ikot.

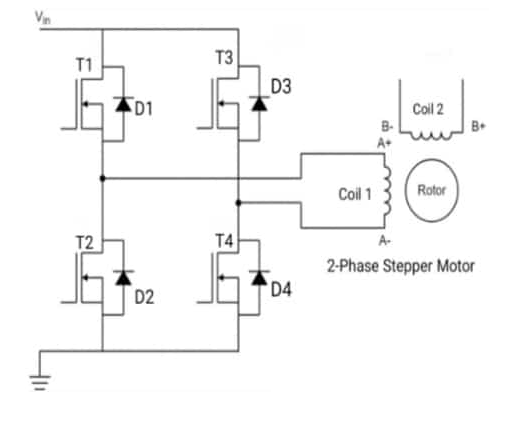

Ang circuit diagram ay nagtatampok ng apat na pangunahing transistor, T1, T2, T3, at T4, na nakaayos sa isang istraktura ng H-tulay.Ang mga MOSFET na ito ay ang gulugod ng operasyon ng module, na nagpapahintulot sa bidirectional flow ng kasalukuyang kinakailangan upang himukin ang stepper motor.Bilang karagdagan, ang diagram ay nagsasama ng mga diode ng flyback (D1, D2, D3, at D4), na susi para sa pagprotekta sa circuit mula sa mga spike ng boltahe na sanhi ng induktibong pag -load ng motor.Ang mga diode na ito ay pumipigil sa labis na labis at pinsala sa mga sensitibong sangkap sa panahon ng operasyon.Ang A+, A-, B+, at B-terminals ay ginagamit upang ikonekta ang motor, tinitiyak ang tumpak at kinokontrol na paggalaw ng baras ng motor.

Paano pinapayagan ng H-tulay ang pag-ikot ng motor?

Ang driver ng TB6600 ay nagpapatakbo sa pamamagitan ng coordinated na pagkilos ng MOSFET transistors sa H-tulay.Halimbawa:

• Ang pag-ikot ng orasan ay nangyayari kapag ang mga transistor T1 at T4 ay isinaaktibo, na nagdidirekta ng kasalukuyang daloy mula sa A+ hanggang A-.

• Ang pag-ikot ng counter-clockwise ay nangyayari kapag ang T2 at T3 ay nakikibahagi, na binabaligtad ang kasalukuyang daloy mula A- hanggang A+.

Ang alternating na pag -activate ng mga transistor ay nagsisiguro ng maayos na paggalaw ng bidirectional.Upang makamit ang pinakamainam na metalikang kuwintas at mahusay na operasyon, ang tumpak na tiyempo at regulasyon ng boltahe ay mahalaga.

Mga mode ng operasyon para sa maraming nalalaman kontrol

Sinusuportahan ng TB6600 ang apat na natatanging mga mode ng operating, bawat isa ay idinisenyo upang balansehin ang metalikang kuwintas, katumpakan, at laki ng hakbang, depende sa mga kinakailangan sa aplikasyon:

• Mode ng alon: Sa mode na ito, isang coil lamang ang pinalakas nang paisa -isa.Ang pag -activate ng isang solong coil ay umiikot sa motor sa pamamagitan ng 90 degree sa isang direksyon habang binabaligtad ang kasalukuyang umiikot ito sa kabaligtaran ng direksyon.Sa pamamagitan ng alternating sa pagitan ng mga coils, nakamit ng motor ang patuloy na operasyon.Ang mode na ito ay simple ngunit nagbibigay ng mas kaunting metalikang kuwintas kumpara sa iba pang mga mode.

• Full-step mode: Ang parehong mga coil ay pinalakas nang sabay -sabay sa mode na ito, na bumubuo ng isang mas malakas na magnetic field.Nagreresulta ito sa pagtaas ng metalikang kuwintas, na ginagawang perpekto para sa mga aplikasyon na nangangailangan ng higit na lakas at katatagan.

• Kalahating hakbang na mode: Ang isang kumbinasyon ng mode ng alon at mode na buong hakbang, ang mode na ito ay pumalit sa pagitan ng pagpapagana ng isang solong coil at parehong coils.Ito ay epektibong binabawasan ang laki ng hakbang sa 45 degree, na nagbibigay ng balanse sa pagitan ng katumpakan at metalikang kuwintas.Gayunpaman, maaaring mag -iba ang metalikang kuwintas depende sa kung ang isa o parehong coils ay pinalakas sa isang partikular na hakbang.

• Mode ng microstep : Ang pinaka -tumpak sa lahat ng mga mode, ang mode ng microstep ay binabawasan ang laki ng hakbang kahit na sa pamamagitan ng maingat na pag -modulate ng kasalukuyang sa pamamagitan ng mga phase ng motor.Nakamit ito gamit ang advanced circuitry upang lumikha ng makinis at unti -unting paglilipat sa pagitan ng mga hakbang.Ang mode na ito ay mainam para sa mga application na nangangailangan ng mataas na katumpakan at pare -pareho ang metalikang kuwintas, tulad ng CNC machine o robotics.

Pagsasama ng TB6600 kay Arduino Uno

Ang mahusay na kontrol ng mga stepper motor ay nangangailangan ng isang kumbinasyon ng maaasahang hardware at maingat na na -program na software.Ang driver ng TB6600 stepper motor ay nakatayo bilang isang mahusay na tool para sa pagpapatakbo ng 2-phase stepper motor.Sinusuportahan nito ang maraming mga mode ng pagpapatakbo, tulad ng alon, buong hakbang, kalahating hakbang, at micro-stepping.Ang mga built-in na tampok na proteksyon nito-kasama na ang mga pangangalaga laban sa mababang boltahe, labis na labis, at sobrang pag-init-gawin itong isang matatag na pagpipilian para sa mga proyekto na humihingi ng katumpakan at tibay.

Upang mai -set up ang TB6600 na may isang Arduino uno, tipunin ang mga sumusunod na sangkap:

• Arduino uno R3

• TB6600 Stepper Motor Driver (4A bersyon)

• Stepper Motor (na may inirekumendang rating ng 1.65A)

• maaasahang supply ng kuryente (hal., Isang baterya o regulated na mapagkukunan ng kapangyarihan ng DC)

• Mga Jumper Wires

• Naka -install ang Arduino IDE sa iyong computer

Upang maisama ang TB6600 sa Arduino, sundin ang mga detalyadong tagubiling ito

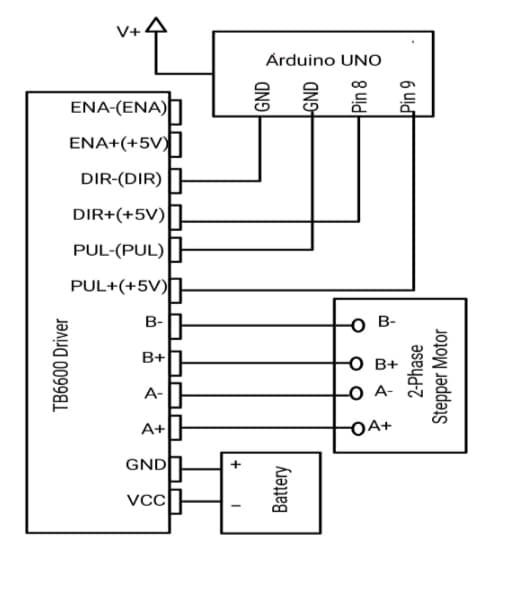

Ikonekta ang mga signal ng direksyon at pulso

• I -link ang mga terminal ng Dir+ at Pul+ sa TB6600 hanggang Arduino Pins 8 at 9, ayon sa pagkakabanggit.Ang mga pin na ito ay nagpapadala ng mga signal ng direksyon at pulso.

• Ikabit ang mga dir- at pulos sa lupa (gnd) pin ng Arduino.

• Ikonekta ang motor sa TB6600: Ikabit ang mga wire ng motor ng stepper sa mga terminal ng TB6600.

• A+ at A- para sa isang coil ng motor.

• B+ at B- para sa iba pang likid.

• Power ang driver ng TB6600: Ikonekta ang VCC at GND pin sa TB6600 sa iyong suplay ng kuryente.Tiyakin na ang boltahe ay tumutugma sa mga kinakailangan ng motor at driver upang maiwasan ang pinsala.

Pag -aayos ng resolusyon ng microstep

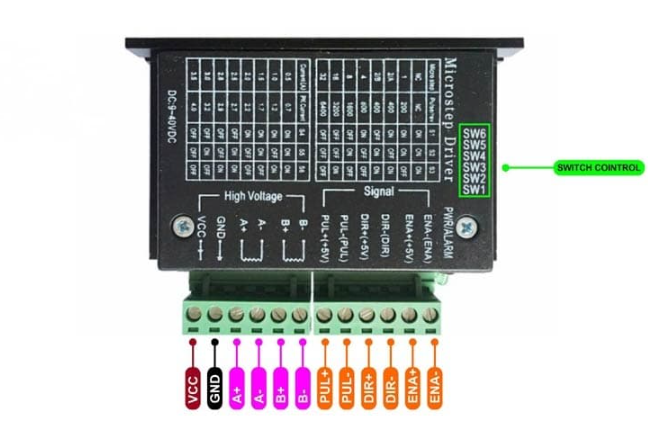

Pinapayagan ka ng TB6600 na mag-ayos ng katumpakan ng paggalaw ng motor ng stepper gamit ang SW1 at SW2 switch.Ayusin ang mga switch na ito tulad ng mga sumusunod:

• ¼ Hakbang Resolusyon: Itakda ang SW1 at SW2 OFF.

• ⅛ Hakbang Resolusyon: Itakda ang SW1 OFF at SW2 ON.

• 1/32 Hakbang Resolusyon: Itakda ang parehong SW1 at SW2.

• Full-Step Mode: Itakda ang parehong SW1 at SW2 ON.

Talahanayan ng katotohanan

Pinapayagan ka ng mga pagsasaayos ng switch na ma -optimize ang balanse sa pagitan ng katumpakan at bilis batay sa mga pangangailangan ng iyong proyekto.

Upang matiyak na ang iyong motor ay nagpapatakbo sa loob ng ligtas na kasalukuyang mga limitasyon, ang TB6600 ay nagtatampok ng mga karagdagang switch (SW4 at SW6) para sa pag -aayos ng kasalukuyang daloy.Ang mga setting na ito ay kapaki -pakinabang para sa:

• Pag -iwas sa labis na pinsala.

• Pagpapanatili ng pare -pareho na pagganap ng motor.

• Laging i -verify na ang kasalukuyang motor ay mananatili sa ilalim ng maximum ng driver ng 4A upang maprotektahan ang parehong mga sangkap.

• Kontrolin ang direksyon ng motor: Kung nais mong paikutin ng motor ang anticlockwise, baguhin ang estado ng dir+ pin sa iyong Arduino code.

• Pagsubok at Pag -aayos: Matapos makumpleto ang pag -setup, mag -upload ng isang pangunahing sketch ng control ng motor ng stepper upang mapatunayan ang pag -andar ng mga kable at driver.

• Iwasan ang sobrang pag-init: Tiyakin ang wastong bentilasyon para sa driver ng TB6600, lalo na sa mga application na may mataas na kasalukuyang.

Mga Aplikasyon

Ang module ng TB6600 ay gumaganap ng isang aktibong papel sa kabuuan ng maraming mga sektor kung saan ginagamit ang masusing kontrol ng motor.Ang kakayahang umangkop nito ay kumikinang sa iba't ibang mga pagpapatupad na nagtatampok ng mga natatanging kakayahan:

Posisyon ng Antenna

Sa larangan ng telecommunication, ang pagkamit ng pinakamainam na pagkakahanay ng antena ay sapilitan para sa kalidad ng pagtanggap ng signal at paghahatid.Ang TB6600 ay nagpapadali sa paggalaw ng katumpakan, sa gayon pinapahusay ang pagiging epektibo ng mga sistema ng komunikasyon.

Pamamahala ng Motor Motor

Sa loob ng automation at robotics, ang tumpak na paghawak ng motor ng stepper ay nakamit sa pamamagitan ng TB6600, na nagpapahintulot sa iyo na pinuhin ang katumpakan ng paggalaw at pagiging maaasahan ng sistema ng bolster.

Operasyon ng CNC

Para sa mga machine ng Computer Numerical Control (CNC), ang TB6600 ay nagpapabuti sa masalimuot na mga proseso ng paggupit at paggiling, na nagbibigay -daan sa iyo upang mapanatili ang mataas na antas ng kawastuhan at paulit -ulit na katumpakan sa kanilang trabaho.

3D Pag -print ng katumpakan

Sa additive manufacturing, lalo na ang pag -print ng 3D, ang TB6600 ay nag -aalok ng detalyadong kontrol sa motor, na sumusuporta sa tumpak na pagpoposisyon ng mga ulo ng pag -print na kinakailangan para sa paggawa ng mga kumplikadong hugis at form.

Kumplikadong kontrol sa motor

Mahalaga ang module para sa masalimuot na mga gawain sa kontrol ng motor sa loob ng mga kumplikadong sistema ng automation, pagpapahusay ng kahusayan at pagpapagana ng pino na pamamahala.

Kontrol ng bilis, posisyon, at pag -ikot

Ang TB6600 ay nangunguna sa mga senaryo na nangangailangan ng eksaktong bilis at kontrol ng pag -ikot, na kadalasang ginagamit para sa pag -optimize ng pagganap sa patuloy na pagbabago ng mga kapaligiran.

Mga aparato sa imaging at mga sistema ng pagbabangko

Sinusuportahan ng module ang maaasahang operasyon ng mga camera at ATM sa pamamagitan ng pagtiyak ng makinis, eksaktong paggalaw ng motor, na nagpapalawak ng buhay na pagpapatakbo ng mga aparato.

Katumpakan sa pag -ukit ng mga aparato

Para sa pag -ukit ng mga tool at makinarya, ang TB6600 ay nagbibigay ng tumpak na kontrol na kinakailangan para sa pagpapatupad ng makinis na detalyadong disenyo, isang mapanganib na kadahilanan sa mga industriya kung saan nangingibabaw ang katumpakan at detalye.
