Ipinaliwanag ang Silicon Photonics: Paano Ito Gumagana, Mga Bahagi, Pagsasama, at Mga Aplikasyon

Hinahayaan ka ng Silicon photonics na gumamit ng liwanag sa halip na kuryente upang ilipat ang data sa loob at pagitan ng mga chips.Sa artikulong ito, malalaman mo kung ano ito, kung paano ito gumagana, at ang mga pangunahing bahagi na nagpapagana nito.Tuklasin mo rin ang iba't ibang paraan ng pagsasama, mga pagpapaunlad ng packaging, at kung saan ginagamit ang teknolohiyang ito.Sa pagtatapos, mauunawaan mo kung paano ito nakakatulong na mapabuti ang bilis at kahusayan sa mga modernong sistema.

Catalog

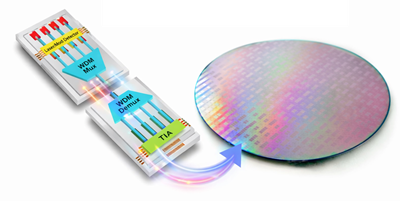

Larawan 1. Pangkalahatang-ideya ng Silicon Photonics

Ano ang Silicon Photonics?

Ang Silicon photonics ay isang teknolohiya na gumagamit ng liwanag (photon) sa halip na kuryente (electrons) upang magpadala ng data sa mga chip na nakabatay sa silicon.Ito ay nagbibigay-daan sa mataas na bilis ng komunikasyon ng data sa pamamagitan ng paggabay sa mga light signal sa pamamagitan ng mga mikroskopikong istruktura na gawa-gawa gamit ang mga karaniwang proseso ng semiconductor.Hindi tulad ng mga tradisyonal na electronic system na umaasa sa electrical current, ang silicon photonics ay gumagamit ng mga optical signal, na maaaring magdala ng mas maraming data na may mas kaunting pagkawala ng signal sa distansya.Ang diskarte na ito ay nagbibigay-daan sa mas mabilis at mas mahusay na paglipat ng data sa loob at pagitan ng mga device.Ang pangunahing konsepto ay batay sa pagpapalit ng paggalaw ng elektron sa pagpapalaganap ng photon, na binabawasan ang mga limitasyong nauugnay sa paglaban.Bilang resulta, ang silicon photonics ay malawak na kinikilala bilang isang pangunahing teknolohiya para sa susunod na henerasyon ng mga high-speed na sistema ng komunikasyon.

Mga Bahagi ng Silicon Photonics

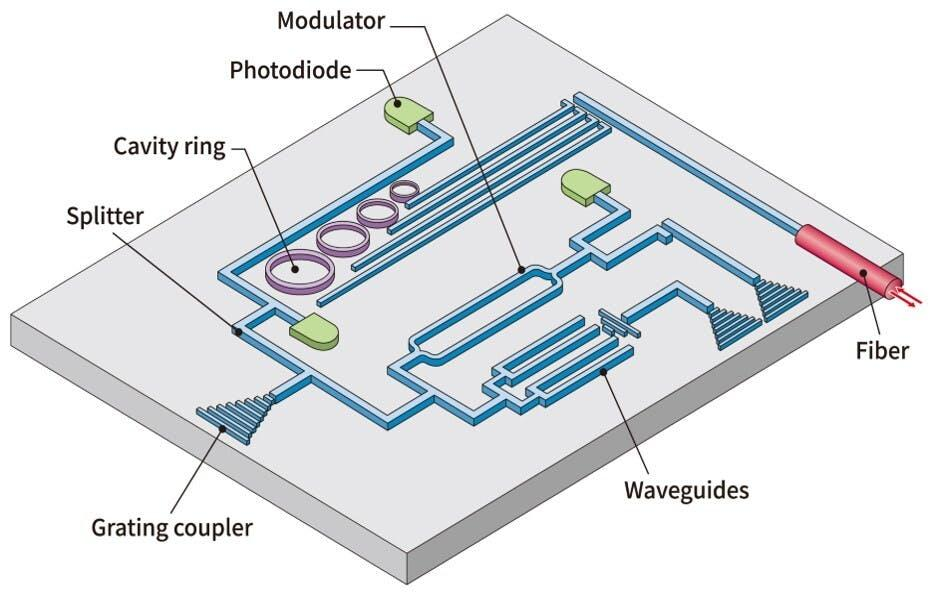

Larawan 2. Silicon Photonic Components

• Waveguides

Ang mga waveguides ay mga istrukturang gumagabay sa mga light signal sa silicon chip.Kinulong at idinidirekta ng mga ito ang mga photon sa mga paunang natukoy na landas na may kaunting pagkawala.Ang mga istrukturang ito ay karaniwang gawa sa silikon dahil sa mataas na refractive index nito.Binubuo nila ang pundasyon para sa pagruruta ng mga optical signal sa loob ng system.

• Modulator

Ang isang modulator ay nag-encode ng mga de-koryenteng data sa isang optical signal sa pamamagitan ng pagbabago sa mga katangian ng liwanag.Maaari nitong baguhin ang intensity, phase, o frequency ng liwanag upang kumatawan sa data.Ang prosesong ito ay nagpapahintulot sa digital na impormasyon na maipadala gamit ang liwanag.Ito ay gumaganap ng isang papel sa pag-convert ng mga de-koryenteng signal sa optical form.

• Photodetector (Photodiode)

Ang isang photodetector ay nagko-convert ng mga papasok na light signal pabalik sa mga electrical signal.Nakikita nito ang optical power at bumubuo ng kaukulang electrical current.Nagbibigay-daan ito sa system na bigyang-kahulugan ang ipinadalang data sa dulo ng pagtanggap.Ito ay mahalaga para sa pagkumpleto ng optical na proseso ng komunikasyon.

• Pinagmulan ng Laser

Ang laser ay bumubuo ng isang magkakaugnay na signal ng liwanag na ginagamit bilang carrier para sa paghahatid ng data.Nagbibigay ito ng matatag at mataas na intensidad na optical source.Ang ilaw na ito ay na-injected sa silicon photonic circuit.Ito ay gumaganap bilang panimulang punto ng daloy ng optical signal.

• Grating Coupler / Fiber Coupler

Ikinonekta ng mga coupler ang mga optical fiber sa silicon chip.Pinapagana nila ang mahusay na paglipat ng liwanag sa pagitan ng mga panlabas na hibla at on-chip waveguides.Ang mga istrukturang ito ay idinisenyo upang tumugma sa mga optical mode para sa kaunting pagkawala.Ang mga ito ay nagsisilbing interface sa pagitan ng chip-level at system-level na komunikasyon.

• Splitter

Hinahati ng splitter ang isang optical signal sa maraming landas.Nagbibigay-daan ito sa isang input signal na maipamahagi sa iba't ibang channel.Ito ay kapaki-pakinabang para sa parallel data transmission o signal routing.Nakakatulong ito sa pagtaas ng flexibility ng system.

• Cavity Ring Resonator

Ang cavity ring ay isang pabilog na istraktura ng waveguide na ginagamit upang salain o pumili ng mga partikular na wavelength.Sinusuportahan nito ang resonance sa ilang mga frequency ng liwanag.Pinapayagan nito ang tumpak na kontrol ng mga optical signal.Madalas itong ginagamit sa wavelength na pagsala at modulasyon.

Paano Gumagana ang Silicon Photonic?

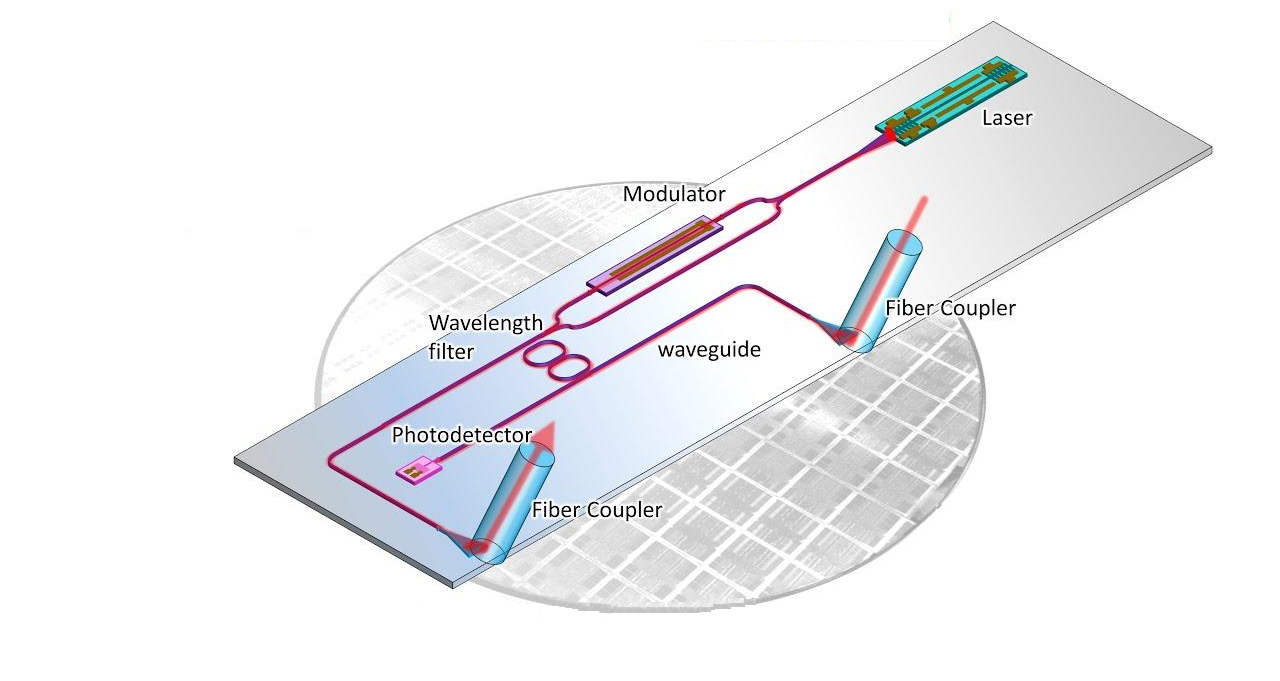

Larawan 3. Silicon Photonic Working Principle

Gumagana ang Silicon photonics sa pamamagitan ng unang pagbuo ng light signal na nagsisilbing carrier para sa data.Ang ilaw na ito ay binago upang kumatawan sa impormasyon sa pamamagitan ng pag-encode ng mga de-koryenteng signal sa optical form.Kapag na-encode na, ididirekta ang optical signal sa pamamagitan ng mga microscopic pathway sa buong chip.Ang mga pathway na ito ay nagbibigay-daan sa signal na maglakbay nang mahusay nang walang resistensya na karaniwang makikita sa mga electrical system.Tinitiyak ng proseso ng paghahatid na ang malalaking halaga ng data ay maaaring mabilis na lumipat sa maikli o mahabang distansya.

Pagkatapos maglakbay sa chip, ang optical signal ay umaabot sa receiving end kung saan ito ay na-convert pabalik sa isang electrical signal.Ang conversion na ito ay nagpapahintulot sa mga electronic system na iproseso ang ipinadalang data.Ang buong proseso ay nagsasangkot ng tuluy-tuloy na daloy mula sa pagbuo ng liwanag hanggang sa pagtuklas ng signal.Tinitiyak ng bawat yugto ang kaunting pagkawala ng signal at mataas na integridad ng data.Ang sunud-sunod na daloy na ito ay nagbibigay-daan sa mataas na bilis at maaasahang komunikasyon sa loob ng mga modernong sistema ng computing.

Mga Uri ng Silicon Photonic Integration Architecture

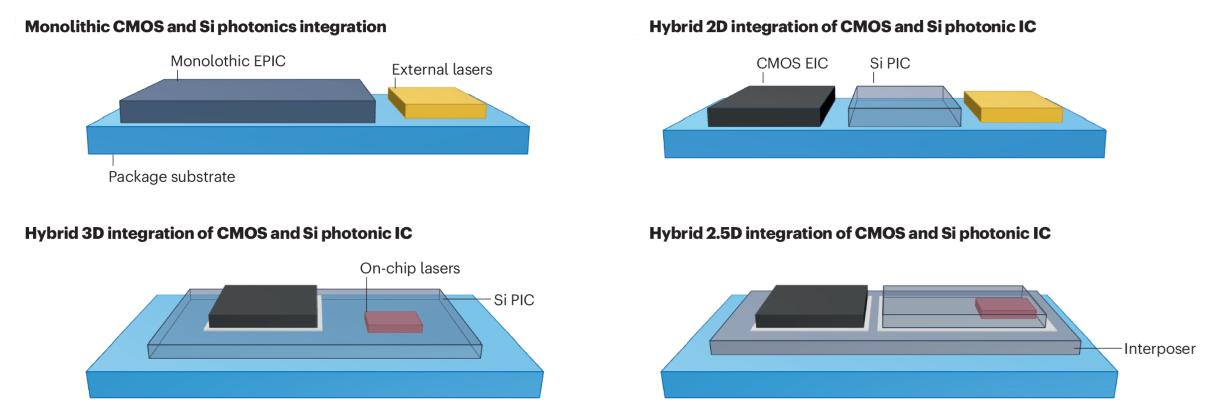

Figure 4. Integration Architecture

Monolithic Integration

Ang monolitikong pagsasama ay isang diskarte sa disenyo kung saan ang mga photonic at electronic na bahagi ay gawa-gawa sa parehong substrate ng silikon.Ang pamamaraang ito ay nagbibigay-daan sa parehong optical at electrical function na magkasama sa loob ng isang chip.Ang proseso ng pagsasama ay gumagamit ng mga karaniwang CMOS-compatible na mga pamamaraan sa paggawa upang bumuo ng isang pinag-isang sistema.Nagreresulta ito sa mga compact na disenyo na may mahigpit na pinagsamang mga signal path.Ang layout ay madalas na nagpapakita ng mga optical at electronic na rehiyon na nagbabahagi ng parehong base layer.Pinapasimple ng diskarteng ito ang mga interconnection sa loob mismo ng chip.Ito ay karaniwang ginagamit para sa lubos na pinagsama-samang photonic integrated circuits.

Hybrid 2D Integration

Ang Hybrid 2D integration ay tumutukoy sa paglalagay ng photonic at electronic chips na magkatabi sa parehong eroplano.Ang bawat chip ay ginawa nang hiwalay at pagkatapos ay pinagsama-sama sa isang nakabahaging substrate.Ang mga koneksyong elektrikal ay nag-uugnay sa mga bahagi sa mga malalayong distansya.Ang pag-aayos ay karaniwang nagpapakita ng hiwalay na dies na nakaposisyon sa tabi ng isa't isa sa isang patag na layout.Ang istrukturang ito ay nagbibigay-daan sa kakayahang umangkop sa pagsasama-sama ng iba't ibang mga teknolohiya.Sinusuportahan din nito ang independiyenteng pag-optimize ng bawat chip bago ang pagsasama.Ang disenyo ay malawakang ginagamit sa modular photonic system.

Hybrid 3D Integration

Kasama sa hybrid 3D integration ang pag-stack ng mga photonic at electronic na bahagi nang patayo sa maraming layer.Pinapataas ng diskarteng ito ang density ng integration sa pamamagitan ng paggamit ng vertical na dimensyon.Maaaring maglakbay ang mga signal sa pagitan ng mga layer sa pamamagitan ng mga vertical interconnect.Ang istraktura ay madalas na nagpapakita ng mga layered chips na nakaposisyon sa ibabaw ng isa't isa.Nagbibigay-daan ito sa mas maiikling signal path at compact na disenyo ng system.Sinusuportahan nito ang mga advanced na diskarte sa packaging para sa mga high-performance system.Ang naka-stack na configuration ay perpekto para sa space-efficient integration.

Hybrid 2.5D Integration

Gumagamit ang Hybrid 2.5D integration ng interposer para ikonekta ang magkahiwalay na photonic at electronic dies.Ang interposer ay gumaganap bilang isang intermediate layer na nagbibigay ng mga high-density na interconnection.Ang mga bahagi ay inilalagay sa ibabaw ng platform na ito sa halip na direktang konektado.Ang layout ay karaniwang nagpapakita ng maraming dies na naka-mount sa isang shared base structure.Ang diskarte na ito ay nagbibigay-daan sa mahusay na pagruruta ng signal sa buong system.Sinusuportahan nito ang kumplikadong pagsasama nang walang buong vertical stacking.Ito ay karaniwang ginagamit sa mga advanced na solusyon sa packaging.

Ebolusyon ng Silicon Photonics Packaging Technologies

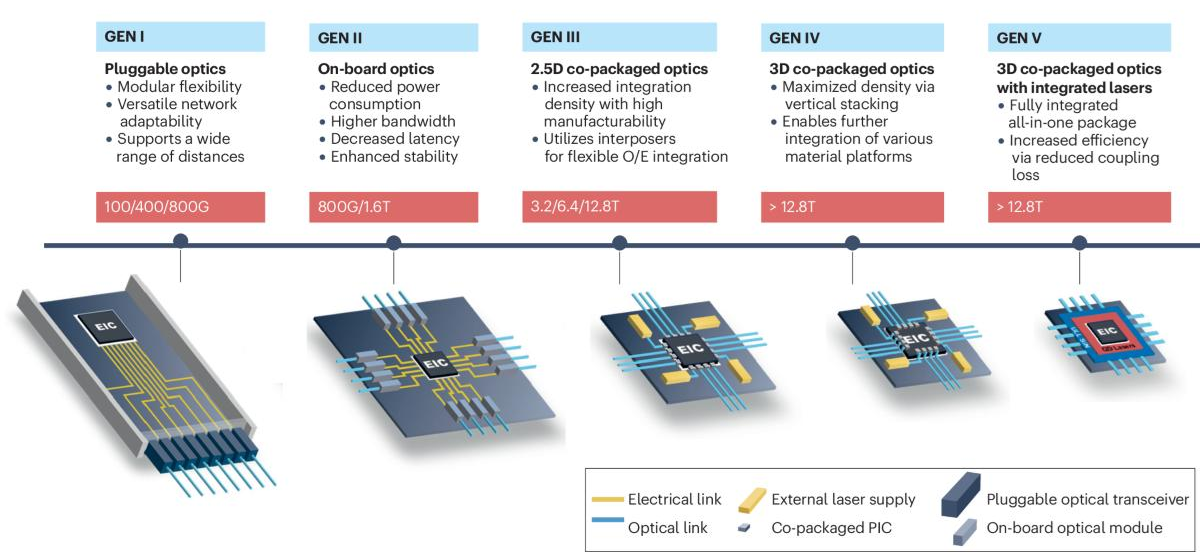

Figure 5. Packaging Evolution

• GEN I – Pluggable Optik

Gumagamit ang henerasyong ito ng mga panlabas na optical module na konektado sa mga system sa pamamagitan ng mga karaniwang interface.Nagbibigay ito ng kakayahang umangkop sa pag-deploy at madaling pagpapalit.Ang mga system ay maaaring umangkop sa iba't ibang mga kinakailangan sa network.Gayunpaman, ang mga koneksyon sa kuryente ay nananatiling medyo mahaba.Nililimitahan nito ang kahusayan at pinatataas ang pagkonsumo ng kuryente.

• GEN II – On-Board Optics

Ang mga optical na bahagi ay inilipat palapit sa processing unit sa board.Binabawasan nito ang haba ng electrical trace at pinapabuti ang integridad ng signal.Nagbibigay-daan ito sa mas mataas na bandwidth at mas mababang latency na komunikasyon.Ang pagkonsumo ng kuryente ay nababawasan kumpara sa mga solusyon sa pluggable.Ang pagganap ng system ay nagiging mas matatag at mahusay.

• GEN III – 2.5D Co-Packaged Optics

Ang yugtong ito ay nagpapakilala ng mas malapit na pagsasama gamit ang mga disenyong nakabatay sa interposer.Ang mga optical at electronic na bahagi ay pinagsama-sama sa isang compact na istraktura.Pinapayagan nito ang mas mataas na density ng data at pinahusay na pagruruta ng signal.Ang bandwidth ay patuloy na lumalaki nang malaki.Sinusuportahan ng henerasyong ito ang mga advanced na kinakailangan sa data center.

• GEN IV – 3D Co-Packaged Optics

Ang vertical stacking ay ipinakilala upang i-maximize ang density ng integration.Maramihang mga layer ng mga bahagi ay pinagsama sa loob ng isang pakete.Nagbibigay-daan ito sa mas maiikling landas ng komunikasyon at mas mataas na kahusayan.Sinusuportahan nito ang pagsasama ng iba't ibang materyal na platform.Malaki ang pagbuti ng performance para sa mga high-speed system.

• GEN V – Ganap na Pinagsamang Photonics

Nakakamit ng henerasyong ito ang buong pagsasama ng mga optical at electronic na bahagi.Ang mga laser at photonic na elemento ay naka-embed sa loob ng package.Binabawasan nito ang pagkalugi ng pagkabit at pinapabuti ang kahusayan.Ang system ay nagiging lubos na compact at optimized.Ito ay kumakatawan sa hinaharap na direksyon ng silicon photonics packaging.

Mga Bentahe ng Silicon Photonics

• Mataas na bilis ng paghahatid ng data para sa mga modernong sistema ng pag-compute

• Sinusuportahan ang napakataas na bandwidth para sa malalaking data workload

• Mas mababang konsumo ng kuryente kumpara sa mga electrical interconnect

• Nabawasan ang pagkawala ng signal sa malalayong distansya

• Compact at scalable chip integration

• Tugma sa mga kasalukuyang proseso ng pagmamanupaktura ng CMOS

• Pinapagana ang mas mabilis na komunikasyon sa mga data center at AI system

Mga Hamon ng Silicon Photonics

• Mahirap na pagsasama ng mahusay na on-chip na pinagmumulan ng laser

• Mataas na gastos sa pagmamanupaktura at packaging

• Mga isyu sa pamamahala ng thermal dahil sa pagiging sensitibo sa init

• Kinakailangan ang kumplikadong pagkakahanay para sa optical coupling

• Ang pagiging kumplikado ng disenyo sa malakihang pagsasama

• Limitadong materyal na compatibility para sa ilang partikular na bahagi

Mga aplikasyon ng Silicon Photonics

1. Mga Data Center

Ang Silicon photonics ay nagbibigay-daan sa mataas na bilis ng paglipat ng data sa pagitan ng mga server at storage system.Sinusuportahan nito ang malakihang imprastraktura ng cloud computing.Binabawasan ng mga optical interconnect ang latency at pagkonsumo ng kuryente.Pinapabuti nito ang pangkalahatang kahusayan ng system.

2. Mga Sistema ng Artificial Intelligence (AI).

Ang mga workload ng AI ay nangangailangan ng mabilis na paglipat ng data sa pagitan ng mga processor.Nagbibigay ang Silicon photonics ng mataas na bandwidth para sa parallel processing.Sinusuportahan nito ang paghawak ng data sa mga modelo ng machine learning.Pinahuhusay nito ang pagganap ng computational.

3. Telekomunikasyon

Ito ay ginagamit sa fiber-optic na mga network ng komunikasyon para sa malayuang paghahatid ng data.Pinapabuti ng Silicon photonics ang kalidad ng signal at kapasidad ng bandwidth.Sinusuportahan nito ang high-speed internet at 5G na imprastraktura.Nagbibigay-daan ito sa maaasahang pandaigdigang komunikasyon.

4. High-Performance Computing (HPC)

Ang mga sistema ng HPC ay nakikinabang sa mas mabilis na pag-uugnay sa pagitan ng mga processor.Binabawasan ng Silicon photonics ang mga bottleneck ng komunikasyon.Sinusuportahan nito ang malakihang simulation at scientific computing.Pinapabuti nito ang kahusayan sa pagproseso.

5. Sensing at Imaging

Ang Silicon photonics ay ginagamit sa mga optical sensor para sa pag-detect ng mga pagbabago sa kapaligiran.Ito ay nagbibigay-daan sa tumpak na pagsukat ng mga light signal.Kasama sa mga aplikasyon ang mga medikal na diagnostic at pagsubaybay sa kapaligiran.Pinapabuti nito ang katumpakan at pagiging sensitibo.

6. Consumer Electronics

Lalo itong ginagamit sa mga advanced na device na nangangailangan ng mabilis na paglipat ng data.Sinusuportahan ng Silicon photonics ang mga high-resolution na display at AR/VR system.Nagbibigay-daan ito sa mga compact at mahusay na disenyo.Pinahuhusay nito ang karanasan ng gumagamit.

Silicon Photonics vs Electrical Interconnect vs Fiber Optics

Tampok	Silicon Photonics	Electrical magkabit	Fiber Optics
Uri ng Signal	Optical (on-chip, ~1310–1550 nm)	Electrical (mga bakas ng tanso)	Optical (hibla, ~1310–1550 nm)
Rate ng Data (bawat lane)	25–200 Gbps	10–112 Gbps	100–800+ Gbps
Kabuuang Bandwidth	>1 Tbps bawat chip	<1 Tbps (limitado ng PCB)	>10 Tbps (WDM sistema)
Enerhiya bawat Bit	~1–5 pJ/bit	~10–50 pJ/bit	~5–20 pJ/bit
Pagkawala ng Signal	~0.1–1 dB/cm (on-chip)	~5–20 dB/m (mataas na bilis ng PCB)	~0.2 dB/km
Transmisyon Distansya	mm hanggang ~2 km	<1 m (taas bilis)	10 km hanggang >1000 km
Pagsasama Antas	Chip-scale (CMOS magkatugma)	Board-level (PCB bakas)	Antas ng sistema (mga fiber cable)
Densidad ng Channel	>100 mga channel/chip	Limitado ng puwang sa pagruruta	>100 channels/fiber (WDM)
Latency	~1–10 ps/mm	~50–200 ps/cm	~5 μs/km
Pagbuo ng init	Mababa (minimal resistive loss)	Mataas (I²R pagkalugi)	Napakababa
bakas ng paa	<10 mm² (photonic IC)	Malaking lugar ng PCB kinakailangan	Panlabas na hibla mga link
Disenyo Pagiging kumplikado	Mataas (optical-electrical co-design)	Mababang–Katamtaman	Katamtaman
Karaniwang Kaso ng Paggamit	Chip-to-chip, mga sentro ng data, mga accelerator ng AI	CPU, memorya mga bus, mga link sa PCB	Long-haul telecom, backbone network
Scalability Limitahan	Limitado ng pagkabit at packaging	Limitado ng integridad ng signal	Limitado ng pagpapakalat at amplification

Konklusyon

Ang Silicon photonics ay nagpapadala ng data gamit ang liwanag, na ginagawang mas mabilis at mas mahusay ang komunikasyon kaysa sa mga electrical signal.Gumagana ito sa mga pangunahing bahagi tulad ng mga waveguides, modulator, laser, at photodetector na humahawak sa buong proseso ng signal.Nakakatulong ang iba't ibang disenyo at paraan ng packaging na mapabuti ang performance at gawing mas compact ang mga system.Kahit na may ilang hamon, malawak itong ginagamit sa mga data center, AI, telecom, at iba pang mga high-speed na application.
