Sequential Logic: Mga Prinsipyo, aparato, Mga Hamon, at Mga Paraan ng Inspeksyon

Ang gabay na ito ay galugarin ang sunud -sunod na mga circuit circuit, pagbagsak ng kanilang mga prinsipyo, uri, at paggamit.Ipinapaliwanag nito kung paano nagtutulungan ang memorya at lohika, na ginagawang mahalaga ang mga circuit na ito sa mga modernong digital system.Malalaman mo ang tungkol sa mga counter, rehistro, at mga generator ng pulso, pati na rin kung paano mahawakan ang mga hamon tulad ng mga problema sa orasan, pag -reset ng mga isyu, at pagkasira ng signal.Kung nag -aayos ka ng mga pagkakamali o pagpapabuti ng mga disenyo, ang gabay na ito ay nag -aalok ng mga praktikal na tip at diskarte upang matulungan kang makabisado ang mga sunud -sunod na mga circuit circuit.

Catalog

Panimula

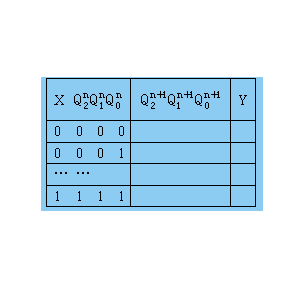

Ang mga sunud -sunod na lohika circuit ay isang mahalagang aspeto ng digital na disenyo, na nakikilala sa pamamagitan ng kanilang kakayahang mapanatili ang memorya at makagawa ng mga output batay sa parehong kasalukuyang mga input at makasaysayang estado.Hindi tulad ng mga kumbinasyon ng mga circuit, na umaasa lamang sa mga kasalukuyang input, ang mga sunud -sunod na mga circuit ay nagsasama ng mga sangkap ng memorya na nag -iimbak ng mga nakaraang estado, na nagpapagana ng pabago -bago at umaangkop na pag -uugali.Ang ugnayan sa pagitan ng input, memorya, at output ay madalas na kinakatawan sa mga diagram ng block, na ang estado ng circuit ay umuusbong sa pamamagitan ng isang mekanismo ng puna na ipinahayag bilang Qn+1 = F (x, qn), kung saan ang x ay ang input.Ang mga sunud-sunod na circuit ay ikinategorya sa mga latch, na patuloy na tumugon sa mga input, at mga flip-flops, na na-synchronize ng mga signal ng orasan.Ang mga circuit na hinihimok ng memorya ay may papel sa mga aplikasyon tulad ng pag-iimbak ng data at mga makina ng estado, kung saan ang oras at pagpapanatili ng estado para sa pag-andar ng system.Ang pag -unawa sa interplay ng memorya at lohika sa mga circuit na ito ay susi sa pagdidisenyo ng mahusay at advanced na mga digital system.

Tatlong aparato ng lohika

Ang mga sunud -sunod na lohika circuit ay mahusay sa arkitektura ng mga kontemporaryong digital system, na ang kanilang pag -uuri ay madalas na nakasalalay sa natatanging mga pag -andar ng lohika.Ang seksyon na ito ay galugarin ang tatlong pangunahing aparato na sumasaklaw sa mga pangunahing katangian ng sunud -sunod na mga circuit circuit, na nagpapagaan ng ilaw sa kanilang mga aplikasyon at mekanismo ng pagpapatakbo.

Counter

Sa core nito, ang isang counter ay binubuo ng mga flip-flop na may kasanayan sa tallying input pulses (CP).Ang output ng isang counter ay likas na nakatali sa kasalukuyang estado nito, at ang maximum na bilang ng mga input pulses ay tinutukoy bilang "modulo," na kinakatawan bilang M. halimbawa, ang isang counter na may m = 6 ay nakilala bilang isang hexadecimal counter, na naglalarawanang interplay sa pagitan ng pagbibilang ng kapasidad at praktikal na mga aplikasyon.Ang "modulo" ay naglalagay ng bilang ng mga wastong estado na maaaring ipakita ng counter para sa iba't ibang mga gamit, tulad ng mga digital na orasan at dalas ng mga divider.

Ang mga counter ay maaaring ikinategorya batay sa magkakaibang mga katangian, kabilang ang pagbibilang ng system (binary, decimal, di -makatwiran), pagbibilang ng direksyon (pataas, pababa, mababalik), at pag -synchronize (asynchronous kumpara sa kasabay).Ang bawat pag -uuri ay tumutupad ng isang tiyak na papel sa digital na disenyo, na nagbibigay kapangyarihan upang piliin ang pinaka -angkop na uri para sa mga partikular na aplikasyon.Ang mga magkakasabay na counter ay madalas na pinapaboran sa mga high-speed na mga sitwasyon dahil sa kanilang mahuhulaan na mga katangian ng tiyempo, habang ang mga asynchronous counter ay maaaring makahanap ng kanilang lugar sa mas simpleng disenyo kung saan ang bilis ay hindi gaanong kritikal.

Magrehistro

Ang mga rehistro ay dalubhasang mga circuit na nilikha upang hawakan ang mga numero, mga resulta ng operasyon, o mga tagubilin, na gumagana bilang pansamantalang mga lokasyon ng imbakan sa loob ng mga digital system.Ang isang subset na kilala bilang mga rehistro ng shift ay nagbibigay -daan para sa pag -ilid ng paglilipat ng naka -imbak na data bilang tugon sa mga pulses ng shift, pagpapagana ng pagmamanipula ng data at paglipat.Ang kakayahang umangkop ng mga rehistro at mga rehistro ng shift ay nagbibigay sa kanila ng mga sangkap sa mga computer at iba't ibang mga digital na aparato.Ang bawat flip-flop sa loob ng isang rehistro ay maaaring mag-imbak ng isang solong piraso ng data ng binary, na nagpapahintulot sa N flip-flops na kolektibong mapanatili ang mga n bit.

Ang katangian ng mga flip-flops sa mga rehistro ay ang kanilang kapasidad na magtakda ng mga halaga sa 0 o 1, anuman ang kanilang pagsasaayos na ito ay magkakasabay, master-alipin, o na-trigger.Ang kakayahang umangkop na ito ay kailangan para sa pagpapatupad ng mga kumplikadong operasyon, tulad ng mga kalkulasyon ng aritmetika o buffering ng data.Ang disenyo ng mga rehistro ay maaaring makaapekto sa pagganap ng system, lalo na tungkol sa bilis at kahusayan, dahil madalas nilang idinidikta ang tulin ng lakad kung saan maaaring ma -access at maproseso ang data.

Sequential Pulse Generator

Ang isang sunud -sunod na generator ng pulso ay isang aparato na bumubuo ng mga signal ng pulso na nakaayos sa isang paunang natukoy na pagkakasunud -sunod sa paglipas ng panahon.Ang mga generator na ito ay mahusay sa mga digital system, na nagbibigay ng mga kinakailangang signal ng tiyempo na gumagabay sa mga aparato sa pagsasagawa ng mga kalkulasyon o operasyon sa isang tiyak na pagkakasunud -sunod.Ang kakayahang makagawa ng tumpak na mga signal ng tiyempo ay ginagamit para sa pag -synchronize ng iba't ibang mga sangkap sa loob ng isang sistema, tinitiyak na ang mga operasyon ay magbubukas sa tamang pagkakasunud -sunod at sa naaangkop na sandali.

Halimbawa, sa mga sistema ng komunikasyon, ang mga generator na ito ay maaaring lumikha ng mga signal ng orasan na kumokontrol sa paghahatid ng data.Sa mga control system, orkestra nila ang tiyempo ng mga mekanikal na operasyon.Ang pagiging epektibo ng isang sunud -sunod na generator ng pulso ay maaaring maimpluwensyahan ang pangkalahatang pagganap at pagiging maaasahan ng isang digital na sistema, na binibigyang diin ang pangangailangan para sa disenyo at maalalahanin na pagsasaalang -alang ng mga parameter ng tiyempo.

Mga tampok at hamon

Ang mga sequential logic circuit ay naiiba sa mga kumbinasyon ng mga circuit dahil ang kanilang mga output ay nakasalalay hindi lamang sa kasalukuyang mga input kundi pati na rin sa mga nakaraang estado.Ang kakayahang "tandaan" ay nagbibigay-daan sa kanila upang mahawakan ang mga pag-andar tulad ng mga flip-flops, counter, at rehistro, na mahusay sa mga aplikasyon na mula sa mga pangunahing timer hanggang sa mga advanced na digital system.Ang pag -asa sa makasaysayang data ng pag -input ay nagpapakilala ng pagiging kumplikado.Halimbawa, ang estado ng flip-flop ay nakasalalay sa kasalukuyang input at nakaraang estado, na gumagawa ng tiyempo at pag-synchronise.Ang mga pagkaantala o mismatches ay maaaring maging sanhi ng mga pagkakamali.Ang pag -aayos ng mga circuit na ito ay madalas na nagsasangkot ng mga simulation at mga pamamaraan ng pagsubok tulad ng pag -obserba ng mga estado at pagmamanipula ng mga input upang makahanap ng mga pagkakaiba -iba.Mga pagkakasunud-sunod ng input-output at gumamit ng software ng simulation upang pag-aralan ang pag-uugali ng circuit sa paglipas ng panahon, na tumutulong sa kanila na makilala at malutas ang mga pagkakamali.Ang pag -unawa sa pakikipag -ugnay ng nakaraan at kasalukuyang mga pag -input, tiyakin na maaasahan ang sunud -sunod na mga circuit.

Mga isyu sa orasan: tinitiyak ang maaasahang tiyempo

Ang mga signal ng orasan ay kumikilos bilang tibok ng puso ng mga digital system, tinitiyak ang tumpak na pag -synchronise ng mga sangkap.Ang mga pagkabigo, tulad ng pagkawala ng signal, naaanod (dalas ng mga paglilipat), o jitter (pagbabagu -bago ng tiyempo), ay maaaring makagambala sa mga operasyon, na humahantong sa mga pagkakamali sa paghahatid ng data o pag -crash ng system.Ang iba ay tinutugunan ang mga problemang ito sa kalabisan (maraming mga mapagkukunan ng orasan) at mga tool sa pagsubaybay na nakakakita ng mga maagang palatandaan ng pagkabigo.Ang matatag na pamamahala ng orasan ay mabuti para sa mga system na umaasa sa tumpak na tiyempo, tulad ng mga aplikasyon ng telecommunication o automotiko.Ang mga aktibong pamamahala ng mga signal ng orasan ay nagsisiguro ng pagiging maaasahan at pagganap.

Mga pagkabigo sa pag -reset: Ang kahalagahan ng maaasahang pag -reset

Ang isang pag -reset ng pag -andar ay nagpapanumbalik ng mga system sa isang kilalang estado pagkatapos ng mga pagkakamali.Ang mahina na pag -reset ng mga signal na dulot ng hindi magandang disenyo, hindi sapat na lakas, o pagkagambala ay maaaring magresulta sa hindi wastong pagsisimula, na humahantong sa hindi wastong pag -uugali o pag -crash.Ang iba ay nagpapalakas ng pag-reset ng pagiging maaasahan sa pamamagitan ng pagdaragdag ng mga roly-up resistors, pagbabawas ng ingay na may mga diskarte sa pag-deboun, at pagsubok sa mga kondisyon ng pag-reset gamit ang mga simulation.Ang mga mabisang mekanismo ng pag -reset ay mabuti para sa katatagan ng system, tinitiyak ang maayos na operasyon at pagbabawas ng panganib ng pagkabigo sa mga aplikasyon.

Mga error sa bus: Mga Sanhi at Solusyon

Ang mga error sa bus ay nakakagambala sa daloy ng mga tagubilin at data, na madalas na nagmumula sa mga isyu sa driver (hal.Ang mga pagkakamali na ito ay maaaring magkaroon ng malubhang kahihinatnan, tulad ng hindi tamang mga medikal na dosage o mga pagkakamali sa sistema ng pananalapi.Ang pag-iwas sa mga error sa bus ay nagsasangkot ng mga regular na pag-update ng driver, inspeksyon sa hardware, at paggamit ng mga pamamaraan ng pag-check-error tulad ng mga tseke ng pagkakapare-pareho.Ang mga estratehiyang ito ay nakakatulong na mapanatili ang integridad ng data at pagiging maaasahan ng system, lalo na sa mga kapaligiran kung saan ang mga pagkabigo ay maaaring magkaroon ng malubhang epekto.

Makagambala sa mga problema: Pamamahala ng makagambala na mga hamon

Pinapayagan ng mga pagkagambala ang mga microprocessors na unahin ang mga gawain ngunit ang mga isyu tulad ng mga maling signal (pagdikit ng linya), pagkagambala, o hindi tamang paghawak ay maaaring makagambala sa pagpapatupad ng programa.Ang pagtugon sa mga problemang ito ay nangangailangan ng kalasag laban sa pagkagambala, mga diskarte sa pag -deboun, at pagpino ng mga protocol sa pamamagitan ng pagsubok.Ang mga maayos na dinisenyo na mga sistema ay inaasahan ang matakpan na mga isyu sa pamamagitan ng paggamit ng error-checking, kalabisan, at pagpapabuti ng iterative.Tinitiyak nito ang maaasahang pagganap kahit sa ilalim ng mapaghamong mga kondisyon, na sumasalamin sa kahalagahan ng maingat na disenyo at pagsubok.

Signal degradation: Pagpapanatili ng integridad ng data

Ang mga mahahabang parallel na bus ay nahaharap sa mga isyu sa pagkasira ng signal tulad ng crosstalk (panghihimasok sa pagitan ng mga linya) at ingay mula sa mga kadahilanan sa kapaligiran o panghihimasok sa electromagnetic (EMI).Ang mga problemang ito ay maaaring humantong sa mga pagkakamali ng data at mga pagkabigo sa system.Maraming mga pagkasira ng signal ng labanan na may kalasag, pag -sign ng pagkakaiba -iba, at maingat na disenyo, tulad ng mga spacing wire o paggamit ng mas maiikling cable.Ang pag -unawa at pagtugon sa mga hamong ito ay nagsisiguro ng maaasahang komunikasyon sa mga elektronikong sistema, kahit na sa ilalim ng pagbabago ng mga kondisyon.

Paraan ng inspeksyon

Kapag nag -aayos ng sunud -sunod na mga circuit circuit, mahalaga na maunawaan muna ang arkitektura ng system at disenyo ng circuit.Ang isang detalyadong pag -iinspeksyon ng mga pagkakamali ay maaaring gawing mas mahusay ang pag -aayos sa pamamagitan ng pagdidikit ng mga potensyal na isyu.Sa mga advanced na sistema tulad ng mga medikal na aparato, ang mga built-in na mga tool sa self-diagnostic ay makakatulong na makilala ang mga problema, na nagpapakita kung paano mapapahusay ng teknolohiya ang mga kasanayan sa pagpapanatili.

Suriin ang supply ng kuryente

Ang mga sequential logic circuit ay madalas na umaasa sa mga suplay ng kuryente tulad ng ± 5V, ± 15V, o ± 12V.Ang mga pagkakamali tulad ng hindi matatag na mga boltahe o maikling circuit ay maaaring maging sanhi ng mga pagkabigo sa system, tulad ng hindi pananagutan o maling pag -uugali.Ang mga faulty capacitor ay isang karaniwang sanhi ng mga maikling circuit at maaaring makita gamit ang isang kasalukuyang tracker.Ang pagpapanatiling log ng pagganap ng supply ng kuryente ay maaaring makatulong na mahulaan ang mga isyu bago mangyari ito.

Suriin ang orasan

Ang mga circuit circuit, na ginawa gamit ang mga quartz crystals o RC oscillator, matiyak ang tumpak na tiyempo.Ang mga kristal ng quartz ay maselan at dapat na suriin nang mabuti.Ang mga tool tulad ng mga oscilloscope o lohika probes ay maaaring masukat ang dalas, amplitude ng signal ng orasan, at phase upang makilala ang mga problema.Ang pagtatatag ng isang baseline para sa normal na pag -uugali ng orasan ay maaaring gawing mas madali ang pagtuklas ng mga anomalya.

Suriin ang bus

Patunayan ang aktibidad ng pulso sa bus na may isang lohika probe upang matiyak ang wastong pag -andar.Kung walang natagpuan na aktibidad, suriin ang driver ng bus at mga signal ng input.Ang mga pagsukat ng paglaban ay maaari ring makatulong sa pag -diagnose ng mga isyu sa bus.Ang pagpapanatiling mga talaan ng mga nakaraang pagkabigo sa bus ay maaaring magbigay ng kapaki -pakinabang na pananaw para sa pag -aayos sa hinaharap.

Suriin ang mga kritikal na signal ng pulso

Ang mga signal ng control tulad ng pag -reset, paganahin, at pagbasa ng memorya ay dapat na sinusubaybayan gamit ang mga lohika probes o oscilloscope.Ang mga malulusog na signal ay nagpapahiwatig ng integrated circuit (IC) ay gumagana nang tama, habang ang mga anomalya ay maaaring ituro sa mga stall ng programa o iba pang mga problema.Ang regular na pagdodokumento ng pag -uugali ng signal ay maaaring makatulong sa pag -diagnose ng mga paulit -ulit na isyu.

Suriin ang interface

Ang mga maluwag o hindi wastong koneksyon ay maaaring maging sanhi ng mga isyu sa pagganap.Ang paglilinis at ligtas na muling pagkonekta ng mga interface ay maaaring malutas ang maraming mga pagkakamali.Ang mga panlabas na linya ng komunikasyon ay mahina laban sa panghihimasok sa electromagnetic (EMI), na maaaring makagambala sa paghahatid ng data.Ang pagprotekta at pagkilala sa mga mapagkukunan ng EMI ay epektibong mga hakbang sa pag -iwas.Ang paggamit ng isang checklist para sa mga inspeksyon ng interface ay nagsisiguro ng masusing pagpapanatili.Ang pagpapanatili ng sunud -sunod na mga circuit circuit ay nangangailangan ng parehong mga teknikal at aralin.Ang paglalapat ng pinakamahusay na kasanayan at pag -aaral mula sa mga nakaraang pag -aayos ay maaaring mapabuti ang pagiging maaasahan at kahusayan sa pag -aayos ng mga sistemang ito.
