Residual Current Circuit Breaker (RCCB): Prinsipyo sa Paggawa, Mga Uri, Mga Wiring, at Paghahambing

Sa artikulong ito, malalaman mo kung ano ang RCCB, kung paano ito gumagana, at ang mga pangunahing bahagi sa loob nito na ginagawang posible ang proteksyon.Mauunawaan mo rin ang mga rating nito, iba't ibang uri, pangunahing ideya sa mga wiring, at kung paano ito maihahambing sa iba pang mga breaker.Sakop din ang mga praktikal na gamit sa mga bahay, komersyal na espasyo, pabrika, at moisture-prone para malinaw mong makita ang kahalagahan nito.

Catalog

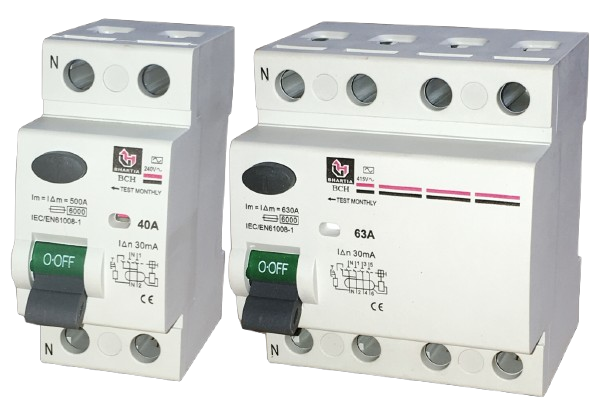

Figure 1. Residual Current Circuit Breaker (RCCB)

Ano ang isang Residual Current Circuit Breaker?

Ang Residual Current Circuit Breaker (RCCB) ay isang electrical safety device na ginagamit upang protektahan ka mula sa electric shock at maiwasan ang sunog na dulot ng leakage current.Patuloy nitong sinusuri ang kasalukuyang dumadaloy sa live at neutral na mga wire at pinapatay ang kuryente kapag may nakitang hindi ligtas na pagkakaiba.Ang terminong residual current ay nangangahulugang ang maliit na dami ng electric current na lumalabas mula sa normal na circuit path dahil sa insulation faults o aksidenteng pagkakadikit.Ang RCCB ay karaniwang naka-install sa mga tahanan, opisina, at mga panel ng industriya upang mapabuti ang kaligtasan ng kuryente.Ang pangunahing layunin nito ay ang mabilis na pagtanggal ng kapangyarihan bago mangyari ang pinsala o pinsala.

Prinsipyo ng Paggawa ng isang RCCB

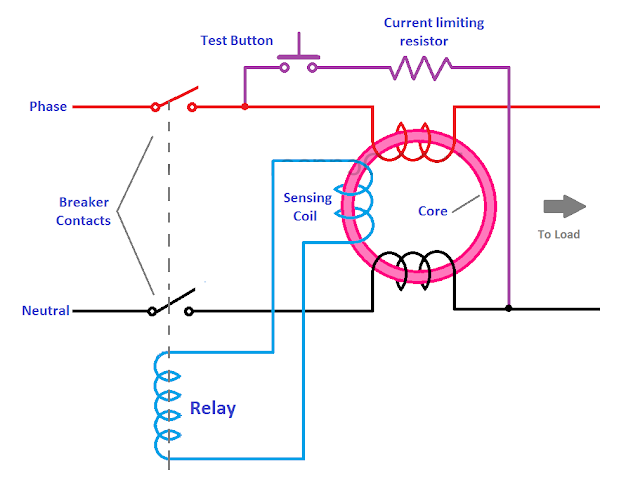

Figure 2. Working Principle ng RCCB

Gumagana ang RCCB sa pamamagitan ng pagsubaybay sa balanse ng kasalukuyang sa pagitan ng phase at neutral na mga konduktor.Sa ilalim ng normal na mga kondisyon, ang kasalukuyang pumapasok sa pamamagitan ng phase wire ay katumbas ng kasalukuyang bumabalik sa pamamagitan ng neutral wire.Kung ang isang tao ay nahawakan ang isang live na bahagi o ang isang daanan ng pagtagas ay lilitaw, ang ilang kasalukuyang dumadaloy sa lupa, na lumilikha ng isang kawalan ng timbang.Ang mekanismo ng sensing sa loob ng RCCB ay agad na nakakakita ng pagkakaibang ito at na-activate ang tripping system.Kapag lumampas na ang imbalance sa itinakdang antas ng sensitivity, dinidiskonekta ng breaker ang circuit sa loob ng millisecond.Binabawasan ng mabilis na pagtugon na ito ang panganib ng electric shock at sunog sa kuryente.

Konstruksyon ng isang RCCB

Ang RCCB ay binuo na may ilang mga panloob na bahagi na nagtutulungan upang matukoy ang pagtagas at maputol ang kuryente nang ligtas.Ang mga bahaging ito ay siksik na nakaayos sa loob ng isang molded insulating enclosure para sa tibay at proteksyon.

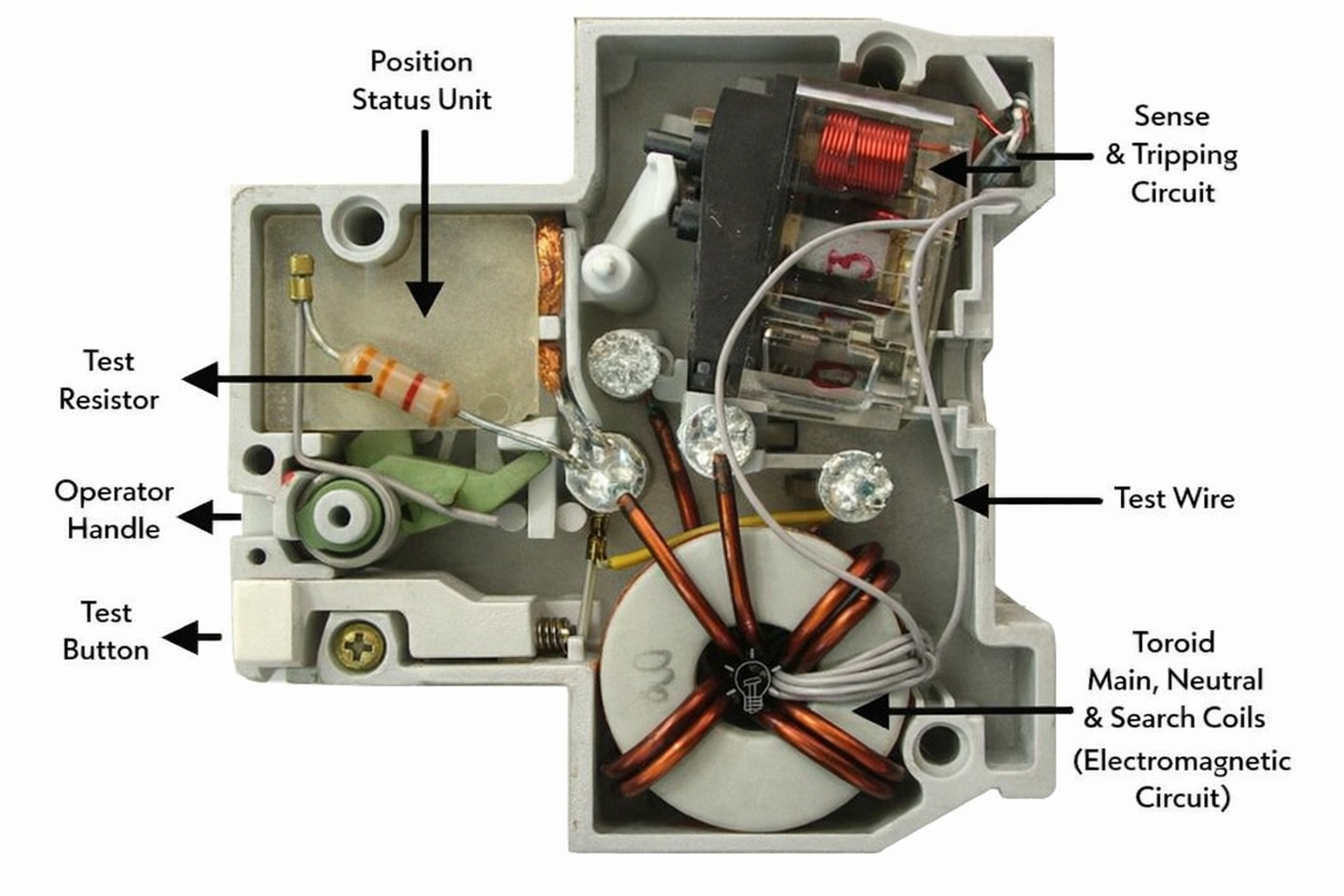

Larawan 3. Panloob na Konstruksyon ng RCCB

• Core (Toroidal Core)

Ang core ay isang pabilog na magnetic ring na gawa sa high-permeability material.Ito ay gumaganap bilang pangunahing sensing medium kung saan dumaan ang mga phase at neutral na conductor.Nakakatulong ang core na ito na matukoy ang magnetic imbalance kapag naganap ang leakage current.

• Sensing Coil

Ang sensing coil ay napupunta sa paligid ng toroidal core at responsable para sa pag-detect ng mga pagbabago sa magnetic flux.Kapag lumitaw ang isang kawalan ng timbang, bumubuo ito ng isang maliit na signal ng kuryente.Ang signal na ito ay ginagamit pagkatapos upang ma-trigger ang tripping mechanism.

• Relay / Tripping Mechanism

Ang relay ay tumatanggap ng signal mula sa sensing coil at mekanikal na binubuksan ang mga contact sa circuit.Ito ay dinisenyo para sa mabilis na pagtugon upang matiyak ang agarang pagdiskonekta.Pinipigilan ng sangkap na ito ang matagal na pagkakalantad sa mapanganib na kasalukuyang pagtagas.

• Button ng Pagsubok

Ang test button ay isang manu-manong tampok sa kaligtasan na matatagpuan sa front panel.Ang pagpindot dito ay lumilikha ng maliit na artipisyal na leakage current upang masuri kung tama ang pag-trip ng RCCB.Nakakatulong itong i-verify na gumagana nang maayos ang sistema ng proteksyon.

• Handle ng Operator

Ang hawakan ng operator ay nagbibigay-daan sa manu-manong paglipat ng RCCB ON o OFF.Nire-reset din nito ang breaker pagkatapos ng isang kaganapan sa paglalakbay.Ang handle na ito ay nagbibigay ng kontrol at nakikitang indikasyon ng katayuan.

Mga Rating at Detalye ng RCCB

Parameter	Mga pagtutukoy
Na-rate na Kasalukuyan (Sa)	16 A, 25 A, 40 A, 63 A
Sensitivity / Rated Residual Current (IΔn)	10 mA, 30 mA, 100 mA, 300 mA
Na-rate na Boltahe	230 V / 240 V (Single-Phase), 400 V / 415 V (Three-Phase)
Dalas	50 Hz / 60 Hz
Bilang ng mga Polo	2 Pole, 4 Pole
Pagsira ng Kapasidad	6 kA – 10 kA
Oras ng Operasyon	≤ 30 ms
Boltahe ng Insulation (Ui)	500 V
Impulse Withstand Voltage	4 kV
Buhay Mekanikal	10,000 na operasyon
Buhay ng Elektrisidad	5,000 na operasyon
Degree ng Proteksyon	IP20 / IP40
Uri ng Pag-mount	DIN Riles
Karaniwang Pagsunod	IEC 61008-1
Ambient Operating Temperature	−5°C hanggang +40°C

Mga Uri ng Natirang Kasalukuyang Circuit Breaker

I-type ang AC RCCB

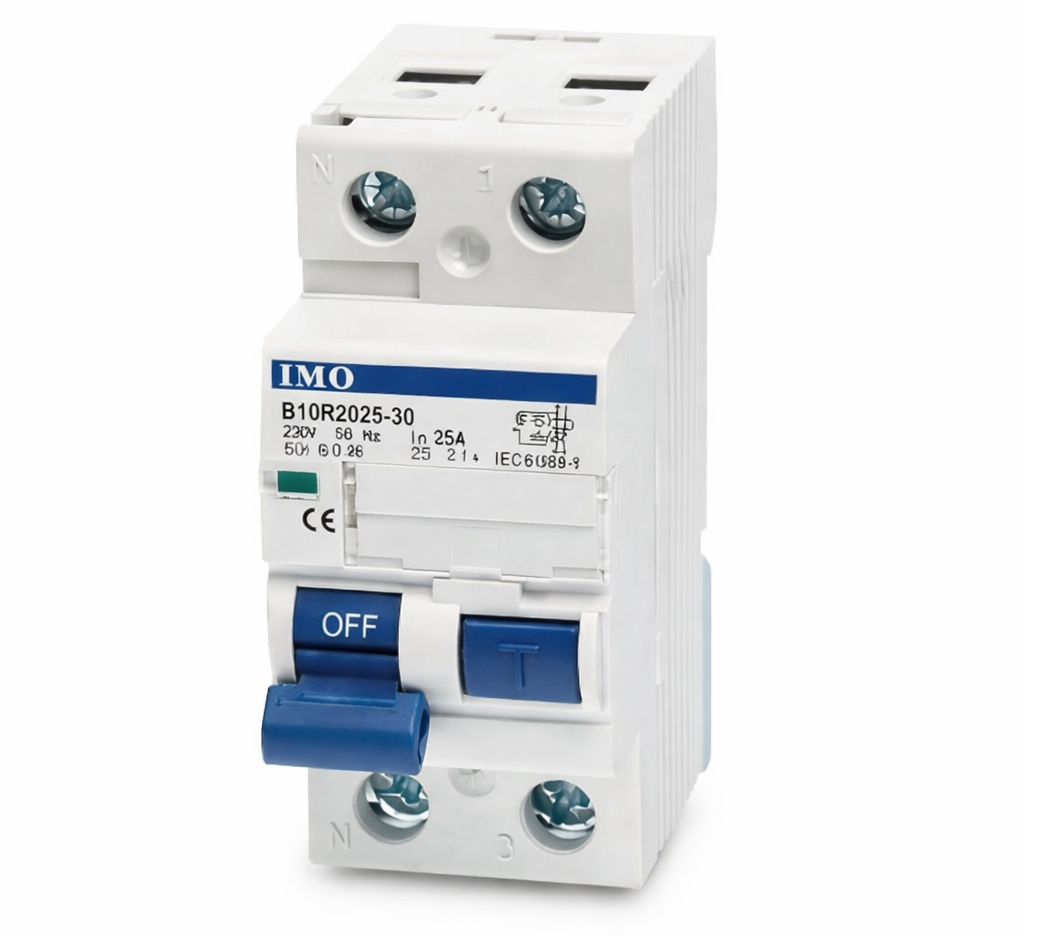

Larawan 4. I-type ang AC RCCB

Ang Uri ng AC RCCB ay isang proteksyon na aparato na idinisenyo upang makita lamang ang purong alternating current (AC) na pagtagas.Gumagana ito kapag ang isang sinusoidal AC fault current ay dumadaloy sa lupa dahil sa pagkabigo sa pagkakabukod o hindi sinasadyang pagkakadikit.Sa figure, ipinapakita ang device na nakakonekta sa karaniwang residential load kung saan ang mga pangunahing AC appliances lang ang ginagamit.Ang ganitong uri ay karaniwang naka-install sa mga lighting circuit, fan, at simpleng mga wiring system ng sambahayan.Mabilis itong tumutugon sa biglaang pagtagas ng AC at dinidiskonekta ang supply sa loob ng millisecond.Ang mga Type AC RCCB ay angkop para sa mga kapaligiran kung saan walang mga electronic converter o kagamitan sa paggawa ng DC.Dahil sa nakatutok nitong kakayahan sa pagtuklas, nagbibigay ito ng cost-effective at maaasahang kaligtasan para sa mga pangunahing electrical installation.

Uri ng A RCCB

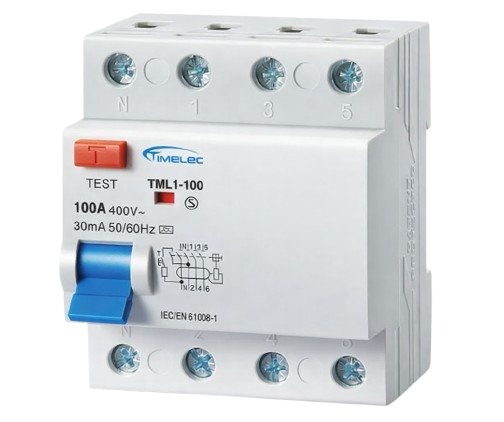

Larawan 5. Uri ng A RCCB

Ang Type A RCCB ay isang safety breaker na maaaring makakita ng parehong purong AC leakage at pulsating direct current (DC) leakage.Ito ay idinisenyo para sa mga circuit na may kasamang mga elektronikong aparato na maaaring makabuo ng maliliit na bahagi ng DC.Sa figure, ang RCCB ay konektado sa pinaghalong mga kargada sa sambahayan at opisina tulad ng mga washing machine, computer, at LED lighting system.Pinapabuti ng ganitong uri ang proteksyon kung saan kasali ang modernong electronics dahil nararamdaman nito ang mga iregular na kasalukuyang waveform.Ang mga Type A RCCB ay mabilis na tumutugon sa mga pagkakamali sa pagtagas nang hindi naaapektuhan ng maliit na ingay ng kuryente.Malawakang ginagamit ang mga ito sa mga panel ng tirahan at komersyal kung saan umiiral ang mga variable-speed drive o switching power supply.Ang mas malawak nitong kakayahan sa pag-detect ay ginagawa itong mas maraming nalalaman kaysa sa mga modelong AC-only sa mga modernong electrical system.

Uri B RCCB

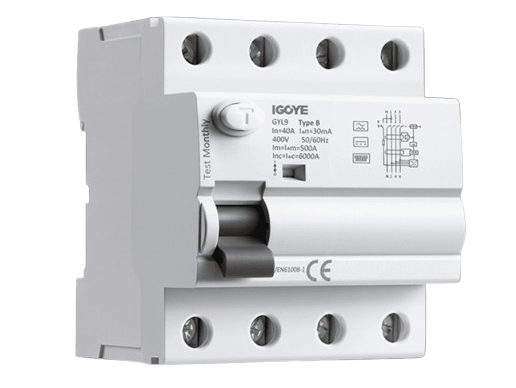

Larawan 6. Uri B RCCB

Ang A Type B RCCB ay isang advanced na natitirang kasalukuyang device na may kakayahang mag-detect ng AC, pulsating DC, smooth DC, at high-frequency leakage currents.Ito ay ininhinyero para sa mga kumplikadong sistemang elektrikal na kinasasangkutan ng mga inverter, variable frequency drive, at mga istasyon ng pagcha-charge ng de-kuryenteng sasakyan.Sa figure, ang RCCB ay ipinapakita sa isang multi-phase configuration na konektado sa pang-industriya at high-tech na kagamitan.Ang ganitong uri ay nagpapanatili ng maaasahang tripping kahit na ang mga leakage current ay hindi linear o tuloy-tuloy.Ang mga Type B RCCB ay karaniwang ginagamit sa mga solar power system, medikal na pasilidad, at imprastraktura ng EV.Nagbibigay ang mga ito ng mataas na antas ng kaligtasan sa mga application kung saan mahalaga ang mga electronic converter at DC component.Dahil sa malawak nitong hanay ng pagtuklas, ito ay itinuturing na pinakakomprehensibong pag-uuri ng RCCB para sa mga advanced na pag-install.

RCCB Wiring at Installation Diagram

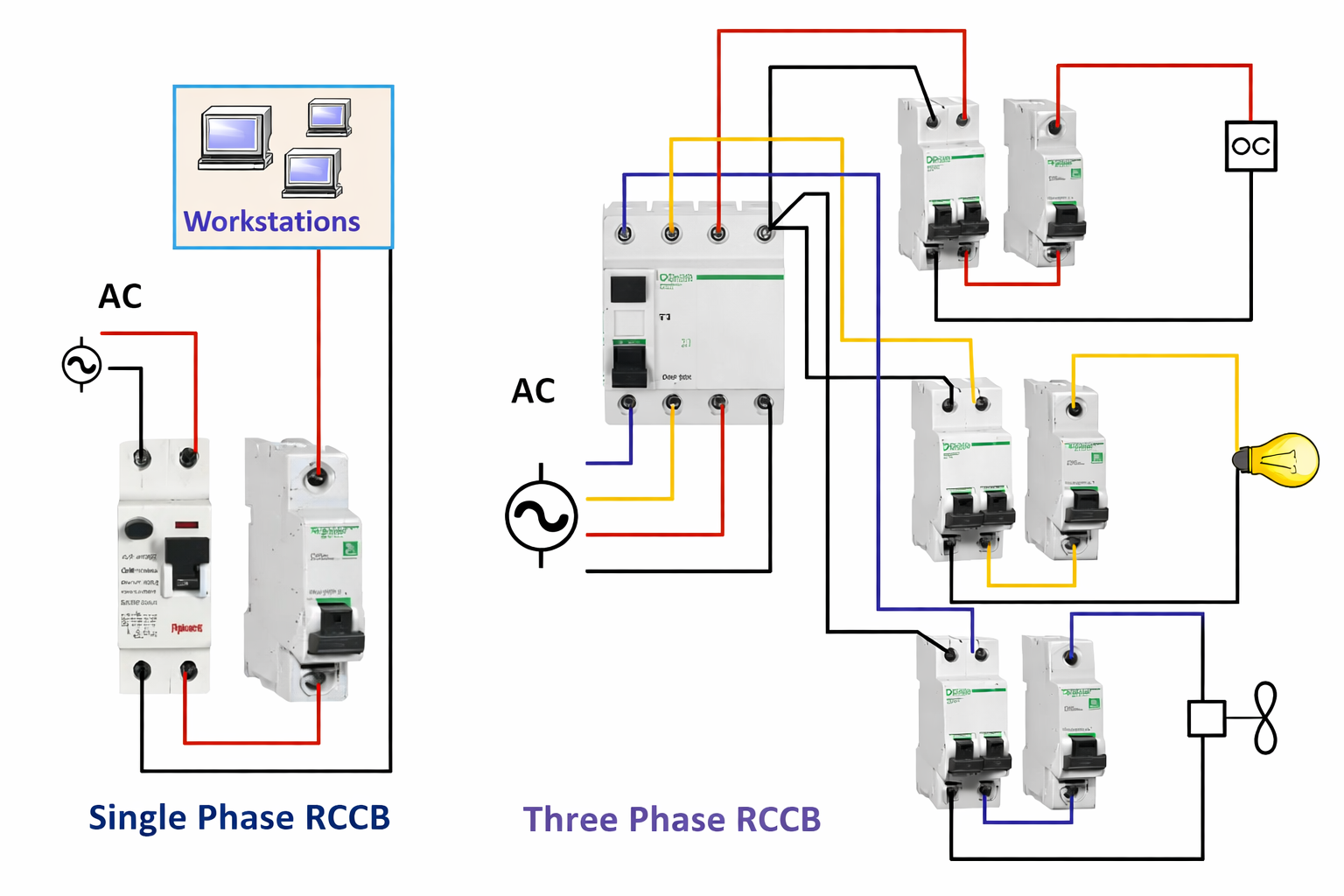

Figure 7. RCCB Wiring and Installation Diagram

Ang mga wiring diagram ng RCCB ay naglalarawan kung paano konektado ang device sa labas upang matiyak ang ligtas na operasyon.Ipinapakita ng figure ang parehong single-phase at three-phase na koneksyon ng RCCB, kung saan ang mga phase at neutral na conductor ay dumadaan sa mga terminal ng device bago maabot ang load.Ang tamang oryentasyon sa terminal ay mahalaga dahil ang pag-reverse ng live at neutral ay maaaring magdulot ng hindi tamang pag-uugali ng tripping.

Sa mga single-phase system, dalawang pole ang ginagamit, habang ang tatlong-phase system ay karaniwang nangangailangan ng apat na pole kabilang ang neutral.Itinatampok din ng diagram ang pamamahagi ng mga circuit sa iba't ibang load pagkatapos ng RCCB.Tinitiyak ng wastong mga kable ang tumpak na pagtuklas ng pagtagas at pinipigilan ang mga maling biyahe.Ang mga installation diagram na ito ay nagsisilbing visual guide para sa ligtas at standardized na electrical panel setup.

RCCB vs MCB vs ELCB

Ang mga device na ito ay madalas na inihahambing dahil lahat sila ay proteksyon ng circuit mga tool na matatagpuan sa mga electrical panel.Gayunpaman, pinoprotektahan nila laban sa iba't ibang uri ng electrical faults.

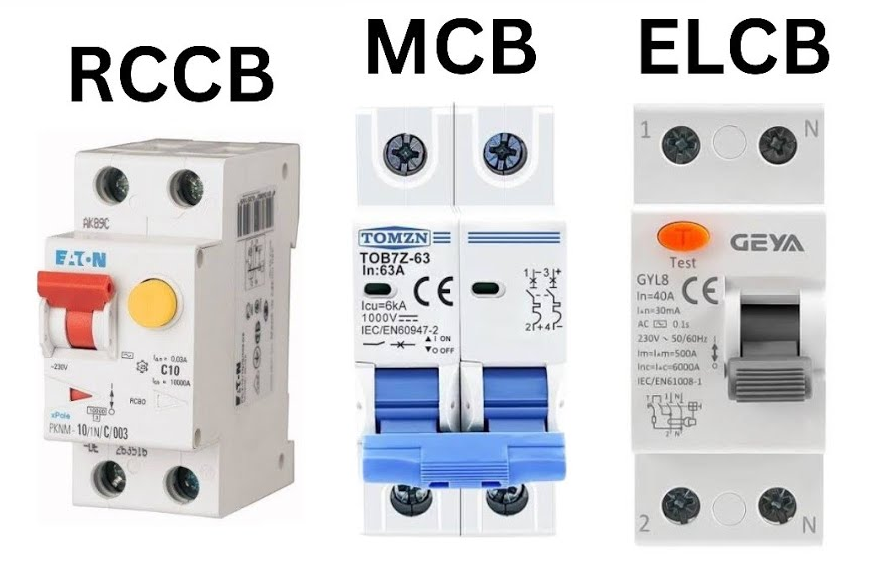

Figure 8. RCCB vs MCB vs ELCB

Parameter	RCCB	MCB	ELCB
Pangunahing Pag-andar	Ang mga biyahe sa kasalukuyang pagtagas ay karaniwang 10–300 mA	Mga biyahe sa overcurrent karaniwang 6–63 A	Karaniwang 40–60 V ang mga biyahe sa earth voltage
Threshold ng Proteksyon ng Electric Shock	Karaniwang antas ng personal na proteksyon 30 mA	Walang tinukoy na shock trip threshold	Karaniwang shock trip range 50 mA – 300 mA
Overload Trip Range	Hindi na-rate para sa overload na kasalukuyang	Thermal trip tinatayang.1.13–1.45 × Sa	Hindi na-rate para sa overload na kasalukuyang
Saklaw ng Short-Circuit Trip	Walang magnetic short-circuit trip	Magnetic trip approx.5–10 × Sa	Walang magnetic short-circuit trip
Uri ng Fault Detection	Kasalukuyang imbalance sa pagitan ng phase at neutral	Labis na kasalukuyang linya sa itaas ng na-rate na halaga	Pagtaas ng boltahe sa pagitan ng lupa at neutral
Operating Boltahe	230 V / 400 V AC	230 V / 400 V AC	230 V AC
Mga Karaniwang Antas ng Sensitivity	10 mA, 30 mA, 100 mA, 300 mA	Hindi ipinahayag sa mA	30 mA – 300 mA
Oras ng Pagtugon	≤ 30 ms sa 30 mA	100–500 ms depende sa fault	Karaniwang 100–300 ms
Na-rate ang Kasalukuyang Saklaw	16 A – 100 A	1 A – 125 A	16 A – 63 A
Dalas	50 / 60 Hz	50 / 60 Hz	50 / 60 Hz
Kinakailangan ang mga Wiring Conductor	Phase + Neutral	Phase lang (neutral na opsyonal sa DP)	Phase + Earth
Pamantayang Sanggunian	IEC 61008-1	IEC 60898-1	IEC 61008 / mas lumang IEC 1008
Buhay Mekanikal	Karaniwang 10,000 operasyon	Karaniwang 20,000 na operasyon	8,000–10,000 na operasyon
Pagsira ng Kapasidad	6 kA – 10 kA	4.5 kA – 10 kA	3 kA – 6 kA
Karaniwang Punto ng Pag-install	Pangunahing lupon ng pamamahagi	Linya ng circuit ng sangay	Mga legacy na earth-fault panel

RCCB vs RCBO

Inihahambing ng seksyong ito ang RCCB at RCBO dahil pareho silang makabagong mga paglabag sa kaligtasan, ngunit nagbibigay sila ng magkakaibang antas ng proteksyon.

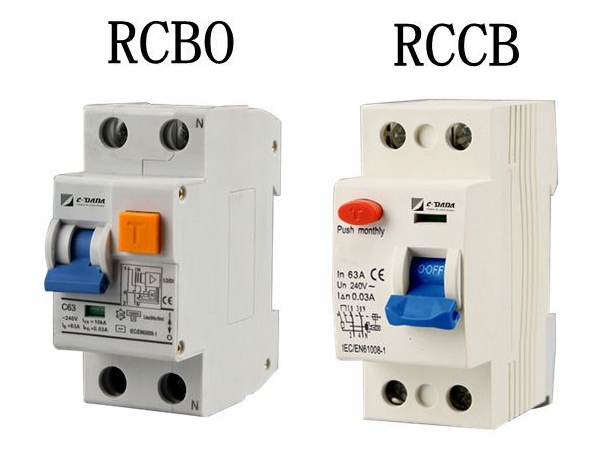

Larawan 9. RCCB vs RCBO

Mga tampok	RCCB	RCBO
Buong Pangalan	Natirang Kasalukuyang Circuit Breaker	Natitirang Current Breaker na may Overcurrent
Sensitibo sa Paglabas ng Biyahe	10 mA, 30 mA, 100 mA, 300 mA	10 mA, 30 mA, 100 mA, 300 mA
Overload Trip Range	Hindi na-rate para sa overload na kasalukuyang	Thermal trip tinatayang.1.13–1.45 × Sa
Saklaw ng Short-Circuit Trip	Walang magnetic short-circuit na elemento	Magnetic trip approx.5–10 × Sa
Na-rate ang Kasalukuyang Saklaw	16 A – 100 A	6 A – 63 A
Operating Boltahe	230 V / 400 V AC	230 V / 400 V AC
Dalas	50 / 60 Hz	50 / 60 Hz
Bilang ng mga Polo	2P, 4P	1P+N, 2P
Karaniwang Lapad ng Module (DIN)	36–72 mm	18–36 mm
Oras ng Pagtugon (Leakage)	≤ 30 ms sa 30 mA	≤ 30 ms sa 30 mA
Pagsira ng Kapasidad	6 kA – 10 kA	4.5 kA – 10 kA
Pamantayang Sanggunian	IEC 61008-1	IEC 61009-1
Buhay Mekanikal	Karaniwang 10,000 operasyon	10,000–20,000 na karaniwang operasyon
Karaniwang Punto ng Pag-install	Pangunahing lupon ng pamamahagi	Pangwakas na circuit ng sangay
Saklaw ng Proteksyon	Earth leakage faults lang	Leakage + overload + short circuit

Mga Aplikasyon ng Mga Natitirang Kasalukuyang Circuit Breaker

1. Residential Homes

Ang mga RCCB ay inilalagay sa mga board ng pamamahagi ng sambahayan upang mabawasan ang panganib ng electric shock mula sa mga nasirang mga kable o mga sira na appliances.Sinusubaybayan nila ang pagtagas sa mga ilaw at socket circuit na ginagamit araw-araw.Nagdaragdag ito ng karagdagang safety layer para sa regular na paggamit ng kuryente sa bahay.

2. Mga Komersyal na Gusali

Ang mga komersyal na espasyo gaya ng mga opisina, mall, at pampublikong pasilidad ay gumagamit ng mga RCCB upang mapabuti ang kaligtasan ng kuryente para sa mga nakatira.Binabawasan nila ang panganib ng mga aksidente sa kuryente sa mga lugar na may mataas na trapiko.Ang kanilang mabilis na kakayahan sa pag-trip ay sumusuporta sa pagsunod sa mga pamantayan sa kaligtasan.

3. Mga Pasilidad na Pang-industriya

Ang mga pang-industriya na halaman at workshop ay nag-aaplay ng mga RCCB upang pamahalaan ang mga panganib sa pagtagas sa paligid ng makinarya at kagamitang pinapatakbo ng motor.Tumutulong sila na mapanatili ang mas ligtas na mga kondisyon sa pagtatrabaho kung saan mataas ang mga kargada ng kuryente.Nag-aambag ito sa mas matatag at secure na operasyon ng system.

4. Basa at Panlabas na Lugar

Ang mga lokasyong nakalantad sa moisture, kabilang ang mga banyo, kusina, pool, at outdoor installation, ay karaniwang gumagamit ng mga RCCB dahil sa mas mataas na posibilidad ng pagtagas.Ang mga kapaligiran na ito ay mas madaling kapitan ng pagkabigo sa pagkakabukod at hindi sinasadyang pakikipag-ugnay.Ang mga RCCB ay nagbibigay ng karagdagang proteksyong elektrikal sa mga ganitong kondisyon.

Konklusyon

Tinutulungan ka ng mga RCCB na panatilihing ligtas ka sa pamamagitan ng patuloy na pagsuri sa kasalukuyang daloy at pagpuputol ng kuryente kapag lumitaw ang pagtagas.Nagbibigay-daan sa iyo ang kanilang mga panloob na bahagi, wastong rating, at mga uri tulad ng AC, A, at B na itugma ang tamang device sa iyong electrical system.Ang pag-alam sa tamang mga wiring at ang mga pagkakaiba sa pagitan ng RCCB, MCB, ELCB, at RCBO ay nakakatulong sa iyong pumili ng mas mahusay na proteksyon.Dahil mabilis silang tumutugon at gumagana sa maraming kapaligiran, ang mga RCCB ay nananatiling mahalagang bahagi ng pang-araw-araw na kaligtasan ng kuryente.
