BahayBlogIpinaliwanag ang Pulse Width Modulation (PWM).
sa 2026/01/13 3,661

Ipinaliwanag ang Pulse Width Modulation (PWM).

Ang Pulse Width Modulation (PWM) ay isang simple at mahusay na paraan na makokontrol mo ang kuryente gamit ang mga digital na signal.Sa halip na baguhin ang boltahe ng supply, inaayos mo kung gaano katagal nananatiling ON at OFF ang signal sa loob ng bawat cycle upang makontrol ang paghahatid ng kuryente.Tinutulungan ka ng artikulong ito na maunawaan kung paano gumagana ang PWM, kung paano nakakaapekto ang duty cycle sa output, at kung bakit malawakang ginagamit ang PWM sa mga electronics at control system.Makikita mo rin kung paano inilalapat ang PWM sa mga controller, mga uri ng waveform, at mga application.

Catalog

1. Ano ang Pulse Width Modulation?
2. Paano Gumagana ang Pulse Width Modulation?
3. Mga Katangian ng PWM Signal Waveform
4. Mga Uri ng Pulse Width Modulation
5. Mga Paraan ng Pagbuo ng PWM
6. PWM sa Microcontrollers at Controllers
7. Mga Aplikasyon ng Pulse Width Modulation
8. PWM vs Linear Control vs Phase Angle Control
9. Konklusyon

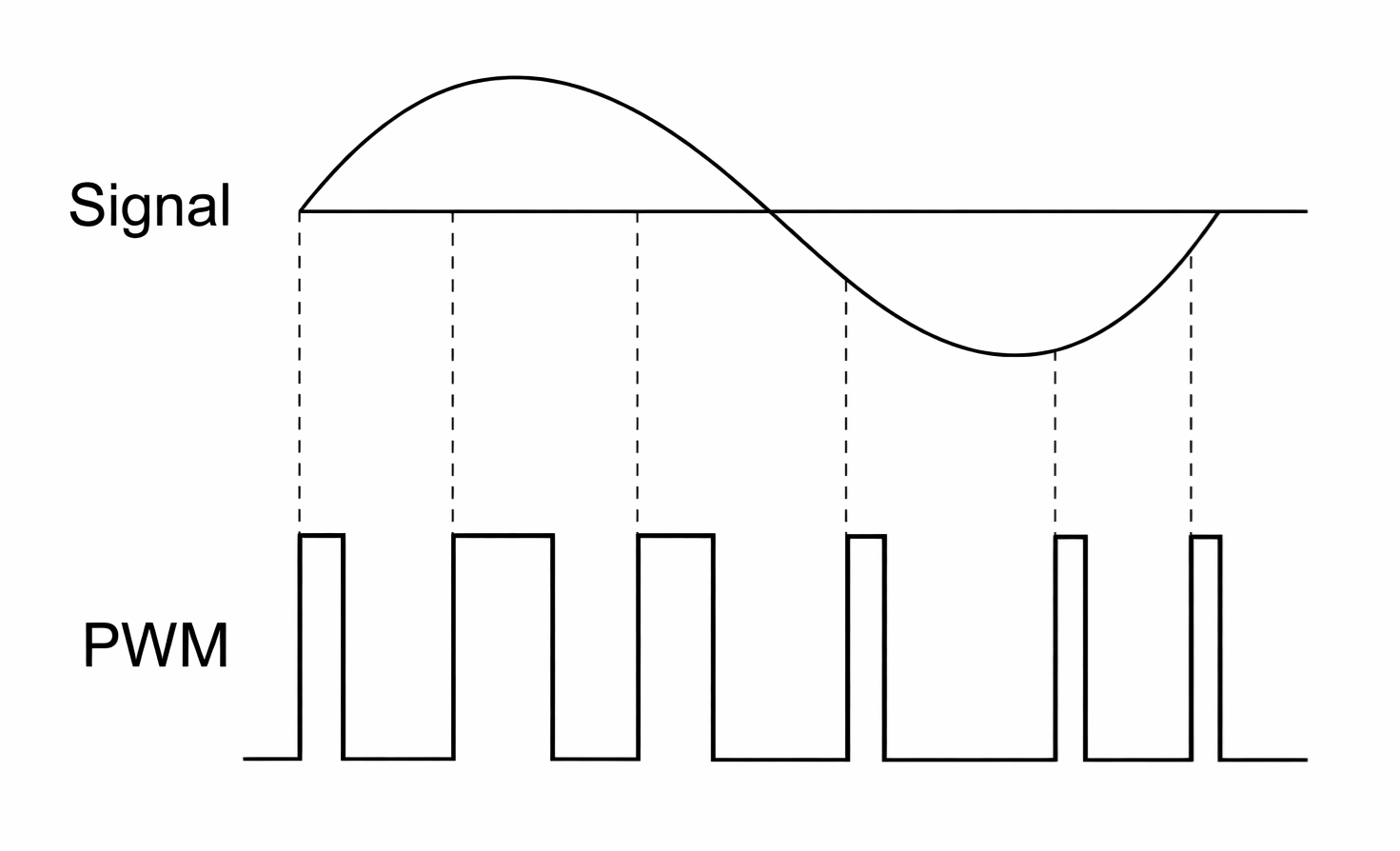

Pulse Width Modulation Concept

Figure 1. Konsepto ng Pulse Width Modulation

Ano ang Pulse Width Modulation?

Ang Pulse Width Modulation (PWM) ay isang digital control technique na ginagamit para i-regulate ang electrical power na inihatid sa isang load sa pamamagitan ng pag-iiba-iba ng proporsyon ng ON time sa loob ng isang nakapirming panahon ng paglipat.Sa halip na baguhin ang antas ng boltahe ng supply, kinokontrol ng PWM ang epektibong kapangyarihan sa pamamagitan ng mabilis na paglipat ng signal sa pagitan ng ganap na ON at ganap na OFF na mga estado.Ang diskarte na ito ay nagbibigay-daan sa mahusay na regulasyon ng kuryente na may kaunting pagkawala ng enerhiya, na ginagawang malawakang ginagamit ang PWM sa mga motor drive, LED control, power converter, at naka-embed na control system.

Paano Gumagana ang Pulse Width Modulation?

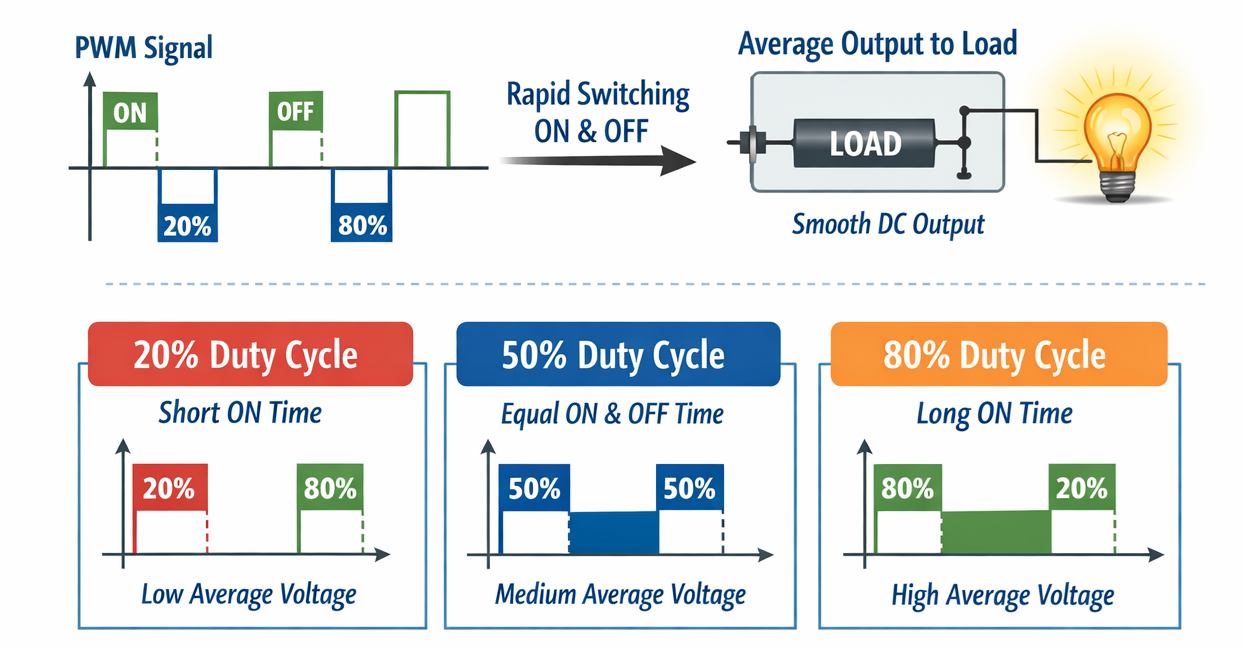

PWM Working Principle

Larawan 2. Prinsipyo sa Paggawa ng PWM

Gumagana ang Pulse Width Modulation sa pamamagitan ng paulit-ulit na pag-ON at OFF ng output signal sa pare-parehong frequency.Sa bawat switching cycle, ang signal ay nananatiling ON para sa isang partikular na tagal at OFF para sa natitirang bahagi ng cycle.Ang ratio ng ON time sa kabuuang cycle time ay kilala bilang duty cycle, at direktang tinutukoy nito ang average na boltahe at kasalukuyang naihatid sa load.Ang mas mataas na duty cycle ay nagpapataas ng naihatid na kapangyarihan, habang ang isang mas mababang duty cycle ay nagpapababa nito.

Dahil ang dalas ng paglipat ay karaniwang mas mataas kaysa sa elektrikal o mekanikal na tugon ng pagkarga, ang pagkarga ay tumutugon sa average na halaga ng signal kaysa sa mga indibidwal na pulso.Bilang resulta, ang PWM ay nagbibigay-daan sa maayos at tumpak na kontrol ng kuryente gamit ang mga digital na signal nang hindi nangangailangan ng mga variable na mapagkukunan ng boltahe.

Mga Katangian ng PWM Signal Waveform

PWM Katangian
Paglalarawan
Lapad ng Pulse
SA oras sa loob ng isang PWM cycle, mula 0 microseconds hanggang sa buong panahon.
Ikot ng tungkulin
Porsiyento ng SA oras bawat cycle, mula 0 porsiyento hanggang 100 porsiyento.
Dalas ng PWM
Bilang ng mga cycle bawat segundo, karaniwang 500 Hz hanggang 100 kHz.
Panahon ng PWM
Kabuuang cycle oras, karaniwang 1 millisecond hanggang 10 microseconds.
Signal Amplitude
Antas ng boltahe ng PWM signal, karaniwang 3.3 V, 5 V, o 12 V.
Mataas na Boltahe Antas
Boltahe sa panahon ng ON state, katumbas ng supply boltahe.
Mababang Boltahe Antas
Boltahe sa panahon ng OFF state, karaniwang 0 V.
Rise Time
Oras na para lumipat mula sa mababa patungo sa mataas, madalas na 10 ns hanggang 1 µs.
Panahon ng Taglagas
Oras na para lumipat mula sa mataas hanggang sa mababa, madalas na 10 ns hanggang 1 µs.
Lumipat Bilis
Pinakamataas na rate ng pagbabago ng estado, na sumusuporta sa high-frequency na PWM.
Resolusyon
Bilang ng mga hakbang sa tungkulin, karaniwang 8 bit o 10 bit.
Signal Katatagan
Consistency ng dalas at duty cycle sa paglipas ng panahon.
Jitter
Maliit na timing pagkakaiba-iba, karaniwang mas mababa sa 1 porsyento.
Dead Time
sinasadya pagkaantala sa pagitan ng paglipat, karaniwang 100 ns hanggang 5 µs.
Harmonics
Mataas na dalas mga bahagi na nabuo sa pamamagitan ng mabilis na paglipat.
Power Control
Lakas ng output linearly nag-iiba sa duty cycle.
I-load ang Tugon
Kakayahang mapanatili ang waveform sa ilalim ng mga pagbabago sa pagkarga.
Pag-filter Output
Na-filter na PWM gumagawa ng makinis na boltahe ng DC.
ingay Ang kaligtasan sa sakit
Paglaban sa ang pagkagambala ay nagpapabuti sa malinis na mga gilid.

Mga Uri ng Pulse Width Modulation

Ang Pulse Width Modulation ay maaaring uriin sa iba't ibang mga diskarte sa kontrol batay sa kung paano hinuhubog ang output waveform.Ang mga uri ng PWM na ito ay nakatuon sa mga konsepto ng modulasyon at mga algorithm ng kontrol na nakakaapekto sa boltahe ng output, harmonic na pagganap, at kahusayan.

Single-Pulse Width Modulation (Single-Pulse PWM)

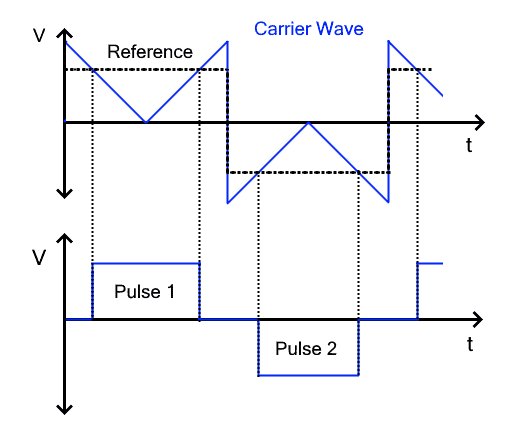

Single-Pulse PWM Waveform

Figure 3. Single-Pulse PWM Waveform

Gumagamit ang Single-Pulse PWM ng isang switching pulse bawat kalahating cycle ng output waveform.Ang lapad ng nag-iisang pulso na ito ay nababagay upang makontrol ang antas ng boltahe ng output.Dahil isang kaganapan sa paglipat lamang ang nangyayari sa bawat kalahating ikot, nananatiling mababa ang mga pagkalugi sa paglipat.Gayunpaman, ang diskarte sa kontrol na ito ay gumagawa ng mas mataas na harmonic distortion at pangunahing ginagamit sa mga low-frequency at basic na power-control na mga application kung saan ang pagiging simple ay inuuna kaysa sa kalidad ng waveform.

Multiple-Pulse Width Modulation (Multiple-Pulse PWM)

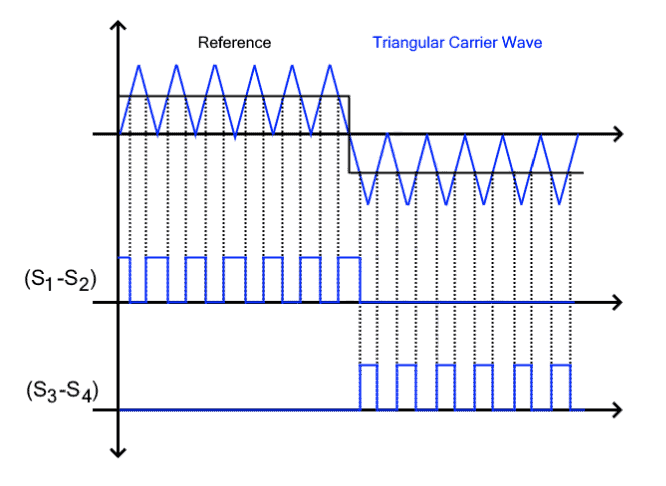

Multiple-Pulse PWM Waveform

Figure 4. Multiple-Pulse PWM Waveform

Hinahati ng Multiple-Pulse PWM ang bawat kalahating cycle sa ilang mas maliliit na pulso sa halip na isang malaking pulso.Ang pagtaas ng bilang ng mga pulso ay kumakalat ng maharmonya na enerhiya patungo sa mas mataas na mga frequency, na nagpapahusay sa kalidad ng output waveform.Ang uri ng PWM na ito ay nag-aalok ng balanse sa pagitan ng pinababang harmonic distortion at napapamahalaang switching losses, na ginagawa itong angkop para sa mga industrial power converter at motor-drive system.

Sinusoidal Pulse Width Modulation (SPWM)

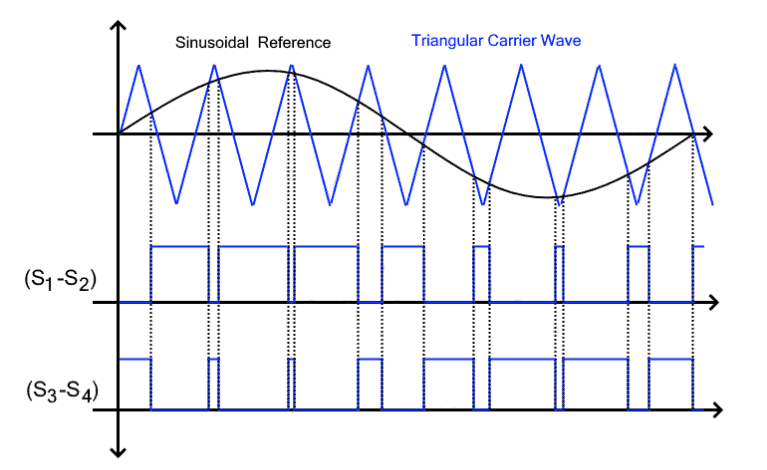

Sinusoidal PWM Generation

Figure 5. Sinusoidal PWM Generation

Ang Sinusoidal PWM ay isang diskarte sa modulasyon na bumubuo ng mga pulso batay sa isang sinusoidal reference signal.Ang mga lapad ng pulso ay nag-iiba ayon sa agarang amplitude ng reference waveform, na nagpapahintulot sa output na humigit-kumulang sa isang sine wave pagkatapos ng pag-filter.Ang SPWM ay malawakang ginagamit sa mga inverters, motor drive, at renewable-energy system dahil nagbibigay ito ng magandang harmonic performance na may katamtamang pagiging kumplikado ng kontrol.

Space Vector Pulse Width Modulation (SVPWM)

Ang Space Vector PWM ay isang advanced na diskarte sa pagkontrol na gumagamit ng mathematical vector model ng inverter sa halip na direktang paghahambing ng waveform.Pinipili nito ang pinakamainam na mga estado ng paglipat upang tantiyahin ang isang umiikot na reference vector sa puwang ng boltahe.Kung ikukumpara sa SPWM, pinapabuti ng SVPWM ang paggamit ng boltahe ng DC bus at higit na binabawasan ang harmonic distortion, ginagawa itong angkop para sa mga high-performance na motor drive at precision industrial control system.

Mga Paraan ng Pagbuo ng PWM

Ang mga signal ng PWM ay maaari ding ikategorya sa pamamagitan ng kung paano nabuo at nakahanay ang mga pulso sa hardware.Ang mga pamamaraan ng pagbuo ng PWM na ito ay nakatuon sa pagpapatakbo ng timer, pagpapalit ng simetrya, at paglalagay ng pulso, kaysa sa mismong diskarte sa modulasyon.

Single-Edge PWM (Edge-Aligned PWM)

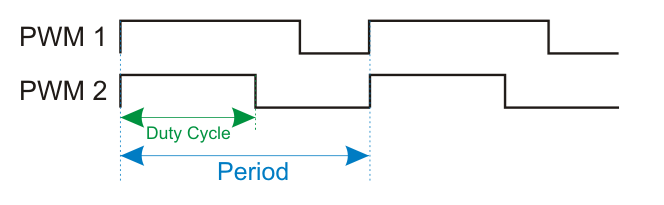

Edge-Aligned PWM Timing

Figure 6. Edge-Aligned PWM Timing

Ini-align ng Single-Edge PWM ang lahat ng mga pulso sa isang gilid ng panahon ng paglipat, karaniwang ang tumataas na gilid.Ang duty cycle ay inaayos sa pamamagitan ng pagpapahaba o pagpapaikli ng pulso mula sa nakapirming gilid na ito.Ang paraan ng henerasyong ito ay simpleng ipatupad gamit ang mga timer ng hardware at comparator, ngunit ang asymmetric switching pattern nito ay maaaring magpapataas ng harmonic distortion at electromagnetic interference.

Double-Edge PWM (Center-Aligned PWM)

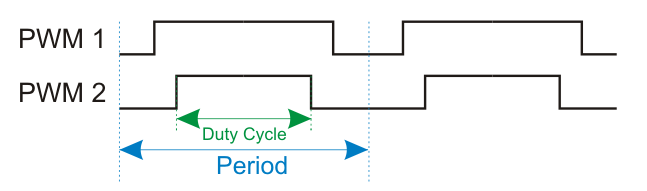

Center-Aligned PWM Timing

Figure 7. Center-Aaligned PWM Timing

Isinasentro ng Double-Edge PWM ang pulso sa loob ng panahon ng paglipat sa pamamagitan ng pag-ON at OFF nang simetriko sa paligid ng midpoint.Binabawasan ng simetriko timing na ito ang harmonic distortion at electromagnetic interference habang pinapabuti ang kasalukuyang balanse.Dahil sa mga kalamangan na ito, ang center-aligned na PWM ay karaniwang ginagamit sa mga precision na motor drive at high-performance na power-control na mga application.

Carrier-Based PWM (Comparator PWM)

Ang Carrier-Based PWM ay bumubuo ng mga pulso sa pamamagitan ng paghahambing ng isang reference na signal sa isang high-frequency na waveform ng carrier gamit ang isang comparator.Kapag ang reference ay lumampas sa carrier, ang output ay naka-ON.Ang pamamaraang ito ay nagsisilbing pundasyon ng pagbuo ng hardware para sa maraming mga diskarte sa pagkontrol ng PWM, kabilang ang SPWM, at malawak na ipinapatupad sa mga microcontroller, DSP, at mga pang-industriyang controller.

PWM sa Microcontrollers at Controllers

Pulse Width Modulation sa Arduino

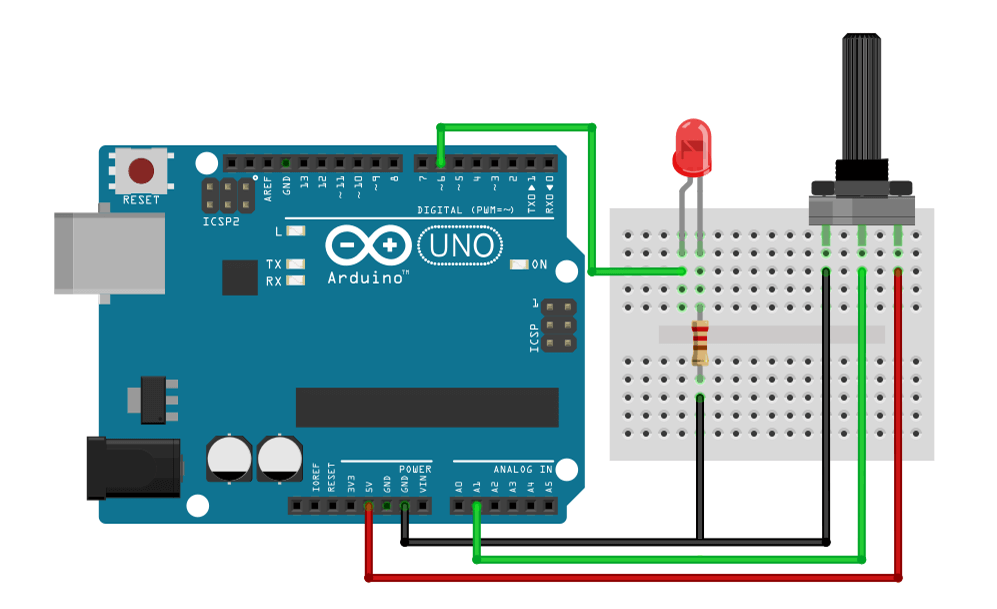

Arduino PWM LED Control

Larawan 8. Arduino PWM LED Control

Ang Arduino ay bumubuo ng Pulse Width Modulation gamit ang mga internal na timer ng hardware na nagpapalit ng output pin sa pagitan ng HIGH at LOW na estado.Ang duty cycle ay inaayos sa pamamagitan ng software, na direktang kinokontrol ang average na boltahe na inihatid sa load.Sa pamamagitan ng pagpapalit ng duty cycle, ang Arduino ay maaaring maayos na mag-iba ng liwanag ng LED o bilis ng motor nang hindi binabago ang boltahe ng supply.Ang dalas ng PWM ay karaniwang naayos ng mga setting ng timer, na tinitiyak ang matatag na operasyon sa panahon ng mga gawaing kontrol.Tulad ng ipinapakita sa figure, ang Arduino PWM pin ay nagtutulak ng LED sa pamamagitan ng isang risistor, na malinaw na nagpapakita kung paano binabago ng pagkakaiba-iba ng duty cycle ang nakikitang liwanag.

Pulse Width Modulation sa ESP32

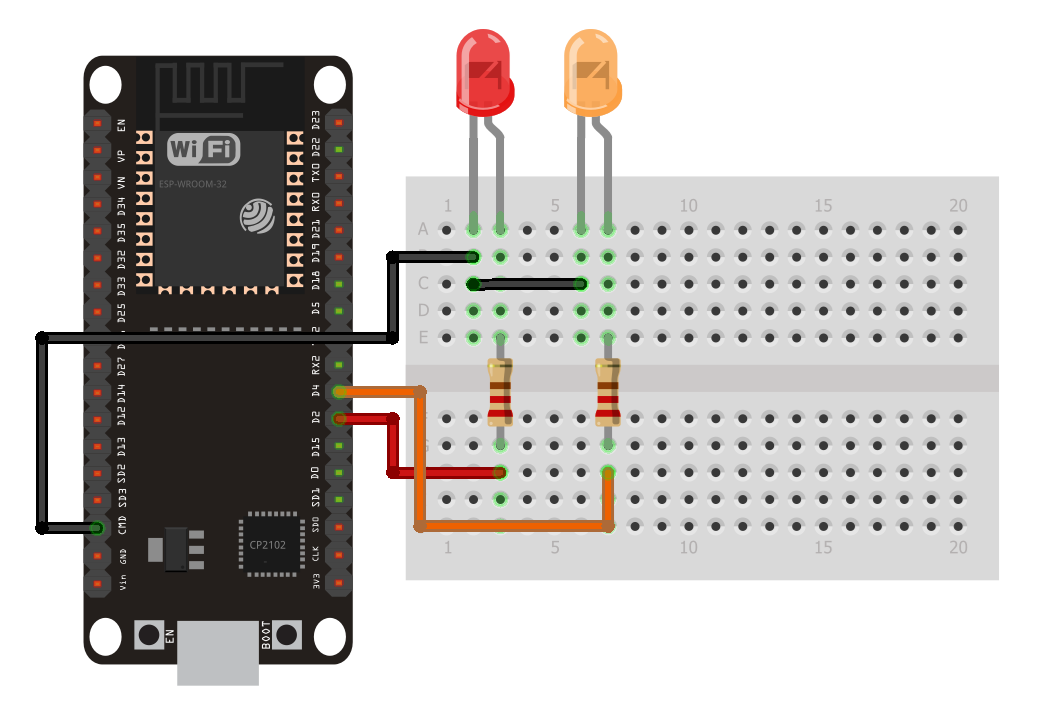

ESP32 PWM Output Example

Larawan 9. Halimbawa ng Output ng ESP32 PWM

Nagbibigay ang ESP32 ng advanced na Pulse Width Modulation gamit ang nakalaang PWM hardware modules.Sinusuportahan nito ang mas mataas na resolution, maraming independiyenteng PWM channel, at flexible frequency control nang hindi naglalagay ng load sa CPU.Nagbibigay-daan ito sa tumpak at tumutugon na kontrol ng kapangyarihan para sa mga motor, LED, at IoT device.Ang ESP32 PWM ay partikular na angkop para sa mga application na nangangailangan ng mabilis na pagtugon at tumpak na regulasyon ng output.Ipinapakita ng Figure 9 ang ESP32 na kumokontrol sa maraming LED na may iba't ibang PWM duty cycle, na naglalarawan kung paano independiyenteng inaayos ng bawat channel ang output power.

Pulse Width Modulation sa mga PLC

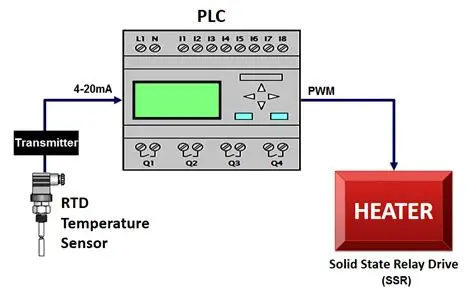

PLC PWM Heater Control

Larawan 10. PLC PWM Heater Control

Gumagamit ang mga PLC ng Pulse Width Modulation para kontrolin ang mga pang-industriyang load gaya ng mga heater, motor, at actuator na may mataas na reliability.Ang output ng PWM ay inaayos batay sa feedback ng sensor o naka-program na lohika ng kontrol upang tumpak na ayusin ang kapangyarihan.Ang pamamaraang ito ay nagbibigay-daan sa maayos na kontrol habang pinapaliit ang electrical stress sa mga switching device.Ang PWM na nakabase sa PLC ay idinisenyo upang gumana nang mapagkakatiwalaan sa maingay at malupit na mga kapaligiran sa industriya.Gaya ng ipinapakita sa figure, ang PLC ay gumagamit ng PWM signal para magmaneho ng solid-state relay na kumokontrol sa heater power batay sa temperature feedback.

Mga Aplikasyon ng Pulse Width Modulation

Ang Pulse Width Modulation ay malawakang ginagamit upang kontrolin ang power nang mahusay at tumpak sa parehong low-power at high-power na electronic application.

1. Kontrol sa Bilis ng Motor

Ang PWM ay karaniwang ginagamit sa mga DC motor, servo motor, at BLDC motor drive upang kontrolin ang bilis at torque sa pamamagitan ng pag-iiba-iba ng average na boltahe na ibinibigay sa motor.Nagbibigay ang paraang ito ng maayos na kontrol sa bilis at mataas na kahusayan sa robotics, industrial automation, at mga de-kuryenteng sasakyan.

2. LED Dimming at Lighting Control

Sa mga LED driver, kinokontrol ng PWM ang liwanag sa pamamagitan ng mabilis na pag-on at off ng LED habang pinapanatili ang isang pare-parehong kasalukuyang antas.Pinipigilan nito ang pagbabago ng kulay, pinapabuti ang kahusayan, at nagbibigay-daan sa tumpak na pagsasaayos ng liwanag sa mga display, automotive lighting, at smart lighting system.

3. Mga Power Supplies at Regulasyon ng Boltahe

Ang PWM ay isang pangunahing pamamaraan sa switch-mode power supply, DC-DC converter, at inverters.Ito ay tumutulong sa pag-regulate ng output boltahe at kasalukuyang mahusay, na binabawasan ang pagbuo ng init kumpara sa mga linear regulator.

4. Pagbuo ng Audio Signal

Ang PWM ay ginagamit sa Class-D audio amplifier para i-convert ang mga audio signal sa high-frequency switching signal.Nagbibigay-daan ito sa high-power audio amplification na may mababang power loss at compact na disenyo ng circuit.

5. Pag-init at Pagkontrol sa Temperatura

Kinokontrol ng PWM ang power na inihatid sa mga heater, heating elements, at temperature control system sa pamamagitan ng pagsasaayos sa on-off time ng supply.Nagbibigay ito ng matatag na regulasyon ng temperatura sa mga pang-industriyang heater, istasyon ng paghihinang, at mga gamit sa bahay.

6. Pag-charge ng Baterya at Pamamahala ng Enerhiya

Ang PWM ay inilalapat sa mga charger ng baterya at mga controller ng solar charge upang pamahalaan ang kasalukuyang pagsingil at boltahe.Pinapabuti nito ang kahusayan sa pag-charge, pinoprotektahan ang mga baterya mula sa sobrang pag-charge, at pinapahaba ang buhay ng baterya.

7. Microcontroller at Mga Naka-embed na System

Ang mga output ng PWM mula sa mga microcontroller ay malawakang ginagamit upang makabuo ng mga analog-like na signal, control actuator, at interface sa mga panlabas na device.Ginagawa nitong mahalaga ang PWM sa mga naka-embed na system, IoT device, at control application.

PWM vs Linear Control vs Phase Angle Control

Parameter
PWM Kontrolin
Linear Kontrolin
Phase Angle Control
Pangunahing Kontrol Pamamaraan
Ang output ay kinokontrol ng iba't ibang duty cycle
Ang output ay kinokontrol sa pamamagitan ng pagbaba ng boltahe nang linearly
Ang output ay kinokontrol sa pamamagitan ng pagkaantala sa pagpapadaloy ng AC waveform
Karaniwang Supply Uri
kapangyarihan ng DC panustos
kapangyarihan ng DC panustos
kapangyarihan ng AC panustos
Control Signal Dalas
Karaniwan 1 kHz hanggang 100 kHz
Zero dalas ng paglipat
Linya dalas ng 50 Hz o 60 Hz
Power Efficiency
Kahusayan karaniwang 85 porsiyento hanggang 98 porsiyento
Kahusayan karaniwang 30 porsiyento hanggang 60 porsiyento
Kahusayan karaniwang 70 porsiyento hanggang 90 porsiyento
Pagbuo ng init
Ang pagkawala ng init ay mababa dahil sa pagpapatakbo ng paglipat
Ang pagkawala ng init ay mataas dahil sa pagbaba ng boltahe
Ang pagkawala ng init ay katamtaman sa panahon ng bahagyang pagpapadaloy
Output Voltage Regulasyon
Katamtaman ang boltahe ay kinokontrol ng duty cycle
Output direktang sumusunod ang boltahe sa control input
RMS boltahe nag-iiba sa anggulo ng pagpapaputok
Control Resolution
Mataas resolution na may mga digital timer
Napakataas resolution na may analog control
Katamtaman resolution na limitado sa pamamagitan ng AC waveform
Pagiging kumplikado ng Circuit
Katamtaman pagiging kumplikado sa paglipat ng mga bahagi
Simple circuit na may pass element
Katamtaman pagiging kumplikado gamit ang TRIAC o SCR
EMI at Ingay Antas
Ang EMI ay katamtaman hanggang mataas na walang pagsasala
Ang EMI ay napaka mababa
Mataas ang EMI dahil sa waveform distortion
Karaniwang Paglilipat Device
MOSFET o IGBT
BJT o linear regulator
TRIAC o SCR
Bilis ng Tugon
Oras ng pagtugon ay nasa microseconds
Oras ng pagtugon ay nasa millisecond
Oras ng pagtugon depende sa AC zero crossing
Mag-load ng Compatibility
Pinakamahusay para sa mga motor LED at power converter
Pinakamahusay para sa mababa kapangyarihan analog load
Pinakamahusay para sa lamp heater at AC motors
Saklaw ng Power Rating
Mula sa 1 watt sa ilang kilowatts
Karaniwan sa ibaba 50 watts
Karaniwang mula sa 100 watts hanggang ilang kilowatts
Katumpakan ng Kontrol
Katumpakan depende sa resolution ng timer
Napaka tumpak at maayos na kontrol
Katumpakan apektado ng pagkakaiba-iba ng boltahe ng linya
Mga Karaniwang Aplikasyon
Bilis ng motor kontrolin ang SMPS LED dimming
Audio mga circuit ng sensor ng amplifier
Mga light dimmer fan regulators heater control

Konklusyon

Ang Pulse Width Modulation ay nagbibigay ng mahusay at tumpak na kontrol ng kuryente sa pamamagitan ng pag-iiba-iba ng duty cycle ng isang switching signal.Ang iba't ibang uri ng PWM at mga pamamaraan ng pagbuo ay nakakaapekto sa kalidad ng waveform, kahusayan, at pagganap ng system.Ang PWM ay malawakang ginagamit sa mga microcontroller, PLC, at power electronics para sa mga motor, lighting, power conversion, at temperature control.Ang pagiging simple at kahusayan nito ay ginagawa itong mahalaga sa mga modernong elektronikong aplikasyon.

Tungkol sa atin

ALLELCO LIMITED

Ang Allelco ay isang sikat na one-stop sa buong mundo Ang Procurement Service Distributor ng Hybrid Electronic Components, na nakatuon sa pagbibigay ng komprehensibong bahagi ng pagkuha at mga serbisyo ng supply chain para sa pandaigdigang industriya ng paggawa at pamamahagi, kabilang ang pandaigdigang nangungunang 500 pabrika ng OEM at mga independiyenteng broker.
Magbasa nang higit pa

Mabilis na pagtatanong

Mangyaring magpadala ng isang pagtatanong, tutugon kami kaagad.

Dami

Madalas na nagtanong [FAQ]

1. Maaari bang masira ng PWM ang mga motor o LED kung ginamit nang hindi tama?

Oo, ang mga hindi wastong setting ng PWM gaya ng napakataas na frequency, mahinang pag-filter, o maling pagpili ng driver ay maaaring magdulot ng sobrang init, ingay, o pinaikling habang-buhay.Ang paggamit ng tamang dalas ng PWM at wastong mga circuit ng driver ay pumipigil sa pinsala.

2. Anong dalas ng PWM ang pinakamainam para sa mga motor, LED, at mga heater?

Ang mga motor ay karaniwang gumagamit ng mga PWM frequency sa pagitan ng 1 kHz at 20 kHz, ang mga LED ay kadalasang gumagamit ng 500 Hz hanggang 5 kHz, at ang mga heater ay maaaring gumamit ng napakababang frequency gaya ng 1 Hz hanggang 100 Hz.Ang perpektong dalas ay depende sa uri ng pagkarga at aplikasyon.

3. Kailangan ko ba ng filter kapag gumagamit ng PWM para sa mga analog signal?

Oo, inirerekomenda ang isang low-pass na filter kapag ang PWM ay ginagamit upang makabuo ng mga analog-like na boltahe.Pinapakinis ng pag-filter ang PWM waveform at binabawasan ang ripple, ginagawa itong angkop para sa mga sensitibong circuit.

4. Anong mga bahagi ang kinakailangan upang makabuo ng isang PWM control circuit?

Ang pangunahing PWM system ay nangangailangan ng controller, switching device, driver circuit, power supply, at load.Maaaring kailanganin ang mga karagdagang bahagi gaya ng mga filter, circuit ng proteksyon, at heat sink depende sa antas ng kuryente.

5. Lumilikha ba ang PWM ng ingay o interference sa kuryente?

Ang paglipat ng PWM ay maaaring makabuo ng electromagnetic interference kung hindi maayos na idinisenyo.Ang paggamit ng shielding, filtering, tamang grounding, at tamang switching frequency ay nakakatulong na mabawasan ang mga isyu sa ingay.
