Programmable Logic Controller (PLC): Kahulugan, Mga Uri, Prinsipyo ng Paggawa, at Mga Aplikasyon

Ang isang Programmable Logic Controller (PLC) ay isang pang -industriya na aparato ng kontrol na ginagamit mo upang awtomatiko ang mga makina at proseso.Sa artikulong ito, malalaman mo kung ano ang isang PLC, ang mga pangunahing sangkap nito, at kung paano ito gumagana sa loob ng isang sistema ng automation.Makikita mo rin ang iba't ibang uri ng mga PLC, kung paano ginagamit ang programming ng hagdan, at kung saan karaniwang inilalapat ang mga PLC.Ang mga malinaw na paghahambing sa iba pang mga control system ay kasama upang matulungan kang maunawaan ang kanilang papel sa automation.

Catalog

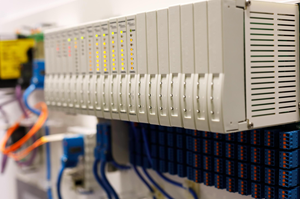

Larawan 1. Programmable Logic Controller (PLC)

Ano ang isang programmable logic controller?

Ang isang Programmable Logic Controller (PLC) ay isang masungit na pang -industriya na computer na sadyang idinisenyo para sa maaasahang kontrol sa mga sistema ng automation.Tulad ng ipinapakita sa figure, ang isang PLC ay karaniwang naka-install sa loob ng isang control panel bilang isang nakalaang pang-industriya na aparato sa halip na isang pangkalahatang-layunin na computer.Ang solid, modular na konstruksiyon ay nagbibigay -daan upang ito ay gumana nang patuloy sa malupit na mga kapaligiran.Ang mga PLC ay binuo upang mapaglabanan ang mga elektrikal na ingay, panginginig ng boses, alikabok, at mga pagkakaiba -iba ng temperatura.Hindi tulad ng mga karaniwang PC, ang isang PLC ay na -optimize para sa maaasahang operasyon sa industriya.

Mga sangkap ng isang sistema ng PLC

Mahalaga ang mga sangkap ng isang sistema ng PLC dahil nagtutulungan sila upang payagan ang isang programmable logic controller na mapagkakatiwalaang subaybayan, kontrolin, at awtomatiko ang mga pang -industriya na makina at proseso.

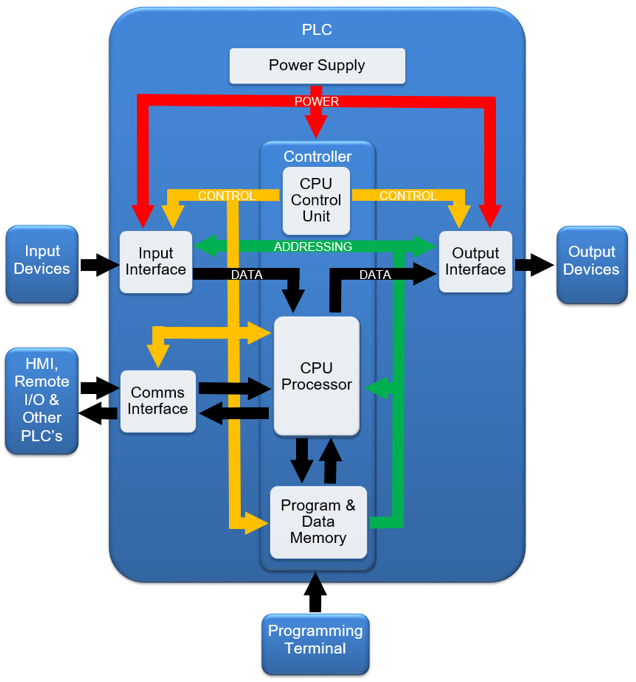

Larawan 2. Mga sangkap ng isang sistema ng PLC

AtPower Supply

Ang power supply ay isang pangunahing bahagi ng PLC na nagbibigay ng tamang boltahe ng operating sa mga panloob na module.Tinitiyak nito ang matatag at tuluy -tuloy na kapangyarihan para sa maaasahang operasyon ng PLC.

AtController (CPU Control Unit)

Ang magsusupil ay ang pangunahing sangkap na namamahala sa lahat ng mga aktibidad sa panloob na PLC.Nag -coordinate ito ng komunikasyon sa pagitan ng memorya, mga module ng input, at mga module ng output.

AtProcessor ng CPU

Ang processor ng CPU ay ang pangunahing sangkap sa pagproseso ng PLC.Pinangangasiwaan nito ang mga lohikal na operasyon at pagproseso ng panloob na data na kinakailangan ng control system.

AtProgram at memorya ng data

Ang memorya ay isang sangkap na PLC na ginamit upang mag -imbak ng mga programa ng control at data ng system.Sinusuportahan nito ang parehong pansamantala at permanenteng pag -iimbak ng mga tagubilin.

AtInput Interface

Ang interface ng input ay isang sangkap na PLC na nag -uugnay sa mga panlabas na signal sa magsusupil.Mga kondisyon at nagko -convert ng mga papasok na signal sa isang magagamit na panloob na format.

AtOutput interface

Ang interface ng output ay may pananagutan para sa paghahatid ng mga signal ng control mula sa PLC sa mga konektadong aparato.Isinasalin nito ang mga panloob na signal ng lohika sa mga de -koryenteng output.

AtMga aparato sa pag -input

Ang mga aparato ng pag -input ay mga panlabas na sangkap na nagbibigay ng mga signal sa PLC.Nakita nila ang mga pisikal na kondisyon at nai -convert ang mga ito sa mga de -koryenteng input.

AtMga aparato ng output

Ang mga aparato ng output ay mga sangkap na tumatanggap ng mga signal ng control mula sa PLC.Nagsasagawa sila ng mga pisikal na aksyon tulad ng paglipat o nagpapahiwatig ng katayuan ng system.

AtComms interface

Ang interface ng komunikasyon ay isang sangkap na PLC na ginagamit para sa pagpapalitan ng data na may mga panlabas na sistema.Sinusuportahan nito ang mga function ng networking at system.

AtHMI, Remote I/O & Iba pang mga PLC

Ito ang mga pantulong na sangkap na nakikipag -ugnay sa PLC para sa pagsubaybay at pagpapalawak.Sinusuportahan nila ang pakikipag -ugnay at ipinamamahagi na kontrol.

AtTerminal ng Programming

Ang terminal ng programming ay isang sangkap na suporta na ginamit upang i -configure ang PLC.Pinapayagan nito ang pag -unlad ng programa, pagsubok, at mga diagnostic ng system.

Prinsipyo ng pagtatrabaho ng isang PLC

Ang isang PLC ay nagpapatakbo gamit ang isang tuluy -tuloy na proseso ng pag -ikot na tinatawag na pag -scan ng pag -scan, na nagsisiguro ng tumpak at maaasahang kontrol.Ang siklo ay nagsisimula sa pagbabasa ng PLC ng lahat ng mga signal ng pag -input, tulad ng mga estado ng sensor, mga posisyon ng switch, o mga pagsukat ng analog.Susunod, ang controller ay nagsasagawa ng programa na tinukoy ng gumagamit, na nag-aaplay ng mga tagubilin sa lohika tulad ng mga timer, counter, paghahambing, at mga function ng aritmetika.Pagkatapos ng pagproseso, ina -update ng PLC ang mga output nito, pag -activate ng mga motor, solenoids, alarma, relay, at iba pang mga aparato sa larangan.Ang pag -ikot na ito ay umuulit sa loob ng millisecond, na nagpapahintulot sa PLC na tumugon agad sa pagbabago ng mga kondisyon.Ang mga karagdagang tampok tulad ng mga protocol ng komunikasyon, panloob na mga diagnostic, at mga gawain sa paghawak ng error ay makakatulong na mapanatili ang ligtas at maaasahang operasyon.

Mga uri ng programmable logic controller

Compact plc

Larawan 3. Compact plc

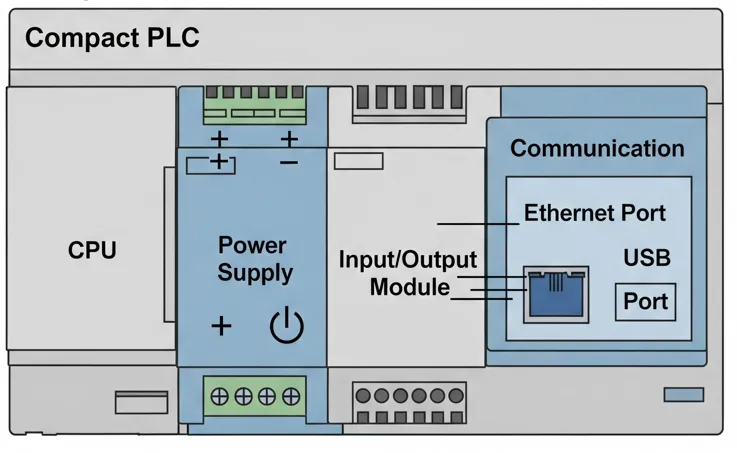

Ang isang compact PLC ay isang all-in-one programmable logic controller na nagsasama ng CPU, supply ng kuryente, mga module ng input/output, at mga port ng komunikasyon sa isang solong yunit.Sa figure, ang mga built-in na seksyon na ito ay malinaw na pinagsama-sama sa loob ng isang compact na pabahay, na nagpapakita kung paano idinisenyo ang magsusupil upang makatipid ng puwang at gawing simple ang pag-install.Ang pagkakaroon ng mga pinagsama -samang mga terminal ng I/O ay nagtatampok na ang mga panlabas na module ng pagpapalawak ay hindi palaging kinakailangan para sa mga pangunahing gawain sa automation.Ang mga port ng komunikasyon tulad ng Ethernet at USB ay nagpapahiwatig kung paano maaaring ma -program ang compact PLC at konektado sa iba pang mga system.

Modular plc

Larawan 4. Modular plc

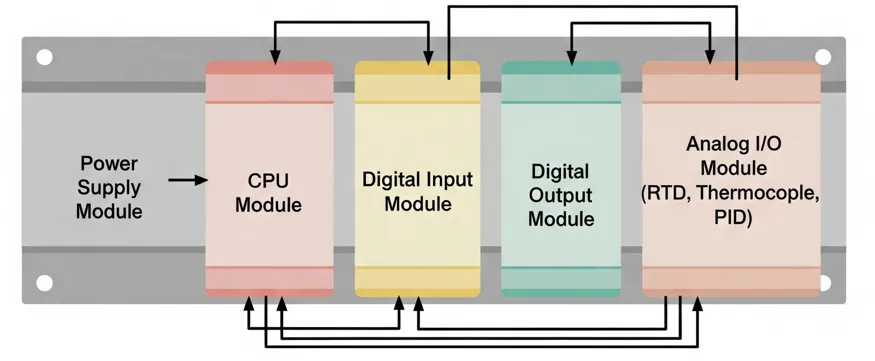

Ang isang modular na PLC ay isang programmable logic controller na binubuo ng hiwalay, mapagpapalit na mga module na nagtutulungan bilang isang sistema ng control.Sa figure, ang PLC ay ipinapakita na tipunin sa isang karaniwang riles na may mga indibidwal na module para sa power supply, CPU, digital input, digital output, at analog I/O, malinaw na naglalarawan ng modular na istraktura nito.Ang bawat module ay nagsasagawa ng isang tukoy na pag -andar, na nagpapahintulot sa system na mapalawak o mabago sa pamamagitan ng pagdaragdag o pagpapalit ng mga module kung kinakailangan.Ang nababaluktot na disenyo na ito ay gumagawa ng mga modular na PLC na angkop para sa daluyan sa malalaking mga sistema ng automation kung saan maaaring magbago ang mga kinakailangan sa input/output sa paglipas ng panahon.

Rack-mount plc

Larawan 5. Rack-mount plc

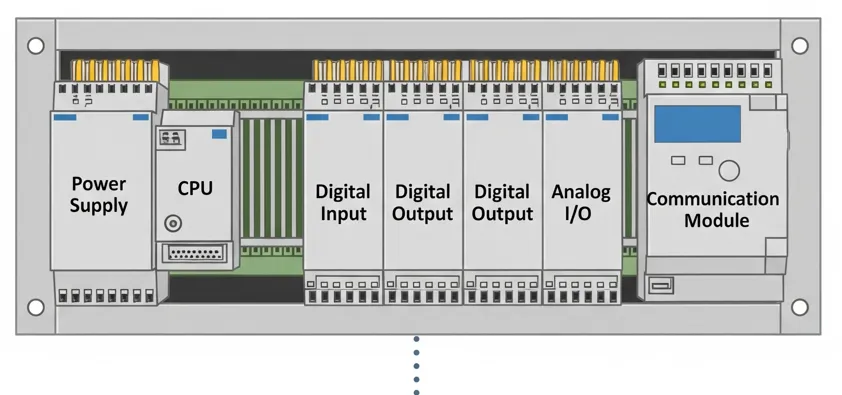

Ang isang rack-mount PLC ay isang programmable logic controller na idinisenyo upang mag-bahay ng maraming mga functional module sa loob ng isang solong rack o tsasis para sa mga sistema ng automation ng high-capacity.Sa figure, ang PLC ay nakaayos sa isang nakabalangkas na rack na may hiwalay na mga puwang para sa supply ng kuryente, CPU, digital input module, digital output module, analog I/O, at isang module ng komunikasyon, na malinaw na nagpapakita ng organisadong layout nito.Ang pag -aayos na ito ay nagbibigay -daan sa maraming mga module na gumana nang magkasama habang nagbabahagi ng isang karaniwang backplane para sa komunikasyon ng kapangyarihan at data.Ang mga rack-mount PLC ay karaniwang ginagamit sa malaki at kumplikadong mga sistema ng kontrol kung saan kinakailangan ang mataas na I/O, mabilis na pagproseso, at maaasahang komunikasyon.

Kaligtasan plc

Ang isang kaligtasan ng PLC ay isang dalubhasang programmable logic controller na sadyang idinisenyo para sa mga application na may kaugnayan sa kaligtasan.Kasama dito ang kalabisan ng hardware at mabibigo na ligtas na mga arkitektura upang matiyak ang maaasahang operasyon kahit na sa mga pagkakamali.Sinusuportahan ng kaligtasan ng mga PLC ang mga sertipikadong pag -andar ng kaligtasan tulad ng emergency stop, safety interlocks, at ligtas na kontrol sa paggalaw.Ang mga Controller na ito ay sumunod sa mga pamantayang pangkaligtasan sa internasyonal tulad ng IEC 61508 at ISO 13849. Ang mga kaligtasan ng PLC ay karaniwang ginagamit sa mapanganib at misyon-kritikal na mga kapaligiran sa industriya.

Malambot na plc

Ang isang malambot na PLC ay isang software na nakabatay sa programmable logic controller na tumatakbo sa isang pang-industriya na PC o naka-embed na platform ng computing.Nagsasagawa ito ng mga karaniwang pag -andar ng control ng PLC gamit ang software sa halip na dedikadong PLC hardware.Ang mga malambot na PLC ay nag-aalok ng mataas na lakas ng pagproseso at kakayahang umangkop para sa kumplikadong kontrol at mga application na masinsinang data.Karaniwan silang isinama sa Industrial Internet of Things (IIoT) at mga advanced na sistema ng automation.Ang ganitong uri ng PLC ay angkop para sa mga modernong kapaligiran ng automation na nangangailangan ng scalability at koneksyon.

PLC Ladder Programming

Larawan 6. Diagram ng programming ng hagdan ng PLC

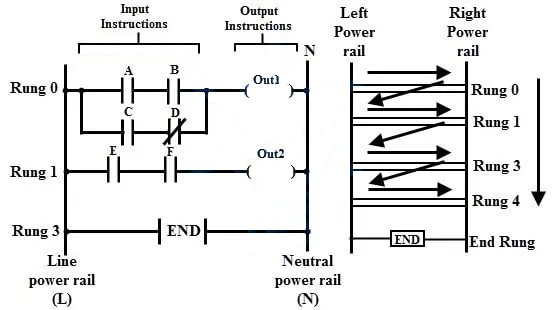

Ang PLC Ladder Programming ay isang paraan ng graphical programming na ginamit upang lumikha ng control logic para sa mga programmable logic controller gamit ang mga simbolo na kahawig ng mga de -koryenteng relay circuit.Ang figure ay naglalarawan ng lohika ng hagdan na may dalawang patayong riles ng kuryente at ilang mga pahalang na rungs, na kumakatawan sa mga tagubilin sa control ng indibidwal.Ang mga tagubilin sa pag -input tulad ng mga switch at contact ay inilalagay sa kaliwang bahagi ng bawat rung, na nagpapakita ng mga kundisyon na dapat matugunan para maging totoo ang lohika.Ang mga tagubilin sa output, na ipinapakita bilang coils sa kanang bahagi, ay nagpapahiwatig ng mga aksyon na nagaganap kapag nasiyahan ang mga kondisyon ng pag -input.Ang layout ng estilo ng hagdan na ito ay ginagawang madaling basahin, pag-troubleshoot, at maunawaan, lalo na para sa pang-industriya na automation at control application.

Mga aplikasyon ng Programmable Logic Controller

Machine Automation at Sequencing

Ginagamit ang mga PLC upang makontrol ang hakbang-hakbang na operasyon ng mga makina sa isang awtomatikong sistema.Tinitiyak nila na ang bawat pagkilos ay nangyayari sa tamang pagkakasunud -sunod at sa tamang oras.Nagpapabuti ito ng pagiging maaasahan ng makina at binabawasan ang mga error sa pagpapatakbo.Ang automation ng makina gamit ang mga PLC ay nagdaragdag ng kahusayan at pagkakapare -pareho sa mga proseso ng pang -industriya.

Motor at Drive Control

Pinamamahalaan ng mga PLC ang pagpapatakbo ng mga de -koryenteng motor sa pamamagitan ng pagkontrol sa pagsisimula, paghinto, bilis, at direksyon.Pinangangasiwaan din nila ang mga pag -andar ng proteksyon ng motor tulad ng labis na karga at pagtuklas ng kasalanan.Tinitiyak nito ang ligtas at mahusay na operasyon ng motor.Ang control na nakabase sa motor na nakabase sa PLC ay malawakang ginagamit sa mga sistemang pang-industriya ng automation.

Control control

Kinokontrol ng mga PLC ang mga variable na proseso tulad ng temperatura, presyon, daloy, at antas ng likido.Gumagamit sila ng feedback ng sensor upang mapanatili ang matatag at tumpak na mga kondisyon ng kontrol.Makakatulong ito na matiyak ang pare -pareho ang kalidad ng produkto at ligtas na operasyon ng proseso.Ang control control ay isang pangunahing aplikasyon ng mga PLC sa mga sistemang pang -industriya.

Mga sistema ng paghawak ng materyal

Kinokontrol ng mga PLC ang mga conveyor, elevator, at awtomatikong pag -uuri ng mga sistema para sa paggalaw ng materyal.Pinamamahalaan nila ang bilis, direksyon, at pagruruta batay sa mga input ng sensor.Tinitiyak nito ang maayos at mahusay na paghawak ng mga materyales.Ang materyal na paghawak ng automation ay nagpapabuti sa pagiging produktibo at binabawasan ang manu -manong paggawa.

Kaligtasan at kontrol ng interlock

Sinusubaybayan ng mga PLC ang mga aparato sa kaligtasan tulad ng mga pindutan ng emergency stop at mga switch ng kaligtasan.Nag -trigger sila ng mga interlocks o system shutdowns kapag hindi ligtas na mga kondisyon ang napansin.Makakatulong ito na maprotektahan ang parehong mga tauhan at kagamitan.Ang kontrol sa kaligtasan ay isang aplikasyon ng mga PLC sa mga pang -industriya na kapaligiran.

Automation ng linya ng produksyon

Ang mga PLC ay nag -coordinate ng maraming mga makina at workstation sa isang linya ng produksyon.Tinitiyak nila ang tuluy -tuloy at naka -synchronize na operasyon sa lahat ng mga yugto.Nagpapabuti ito ng bilis ng produksyon at binabawasan ang downtime.Ang automation ng linya ng produksyon ay nagdaragdag ng pangkalahatang kahusayan sa pagmamanupaktura.

Pagkuha ng data at pagsubaybay

Kinokolekta ng mga PLC ang data ng pagpapatakbo mula sa mga sensor at machine sa panahon ng operasyon ng system.Ang data na ito ay ginagamit para sa pagsubaybay sa pagganap, diagnostic, at pagtuklas ng kasalanan.Ang mga PLC ay maaaring magpadala ng data sa HMIS o SCADA system para sa pagsusuri.Ang pagkuha ng data ay tumutulong sa pag -optimize at pagbutihin ang mga proseso ng pang -industriya.

PLC kumpara sa Microcontroller vs DCS vs Pac

Ang paghahambing na ito ay tumutulong sa iyo na maunawaan ang mga pagkakaiba sa pagitan ng mga PLC, microcontroller, DC, at PAC upang mapili mo ang tamang sistema ng control para sa iyong mga pangangailangan sa automation.

Pagtukoy	Plc (Programmable Logic Controller)	Microcontroller	DCS (Ipinamamahaging control system)	Pac (Programmable Automation Controller)
Pangunahing layunin	Pang -industriya automation at control	Naka -embed kontrol sa mga aparato	Malaki Patuloy na kontrol sa proseso	Advanced Pang -industriya na Pag -aautomat
Laki ng Application	Maliit sa Malaking machine	Maliit Mga produktong elektroniko	Napakalaki halaman	Katamtaman sa napakalaking mga sistema
Pagproseso bilis	1 hanggang 10 ms Oras ng pag -scan	Hanggang sa Daan -daang MHz	Na -optimize para sa Mga matatag na proseso	Mas mabilis kaysa sa PLC, malapit sa antas ng PC
Mga wika sa programming	Lohika ng hagdan, Fbd, st	C, C ++, Assembly	Function Mga bloke	IEC 61131-3 kasama ang mga mataas na antas ng wika
Operating environment	Malupit Mga kundisyong pang -industriya	Normal elektronikong kapaligiran	Malupit Mga kundisyong pang -industriya	Malupit Mga kundisyong pang -industriya
Ako o kapasidad	Sampu -sampung sa Libu -libong mga puntos ko	Napaka limitado I o pin	Libu -libong I o puntos	Daan -daang sa libu -libo ako o
Scalability	Katamtaman sa Mataas	Napaka limitado	Napakataas	Napakataas
Komunikasyon Mga Protocol	Modbus, Ethernet IP, profibus	Uart, spi, I2C	Pagmamay -ari Mga Network ng Pang -industriya	Ethernet IP, OPC UA, Modbus
Tolerance ng kasalanan	Katamtaman	Napakababa	Napakataas na may kalabisan	Mataas na may Mga pagpipilian sa kalabisan
Arkitektura ng System	Sentralisado kontrolin	Nakapag -iisa aparato	Ganap Ipinamamahaging kontrol	Hybrid plc at arkitektura ng PC
Karaniwang tugon Oras	1 hanggang 20 Milliseconds	Microseconds	Segundo sa Milliseconds	Sub-Millisecond sa millisecond
Pagiging kumplikado ng pagpapanatili	Mababa sa katamtaman	Mababa	Mataas	Katamtaman

Mga kalamangan at mga limitasyon ng PLC

Mga bentahe ng plc

• Maaasahang operasyon sa malupit na pang -industriya na kapaligiran

• Madaling pagbabago ng programa nang walang pag -rewiring

• Mabilis at real-time na tugon ng kontrol

• Compact na disenyo na may nabawasan na mga kable

• Mga built-in na diagnostic para sa madaling pagpapanatili

• Sinusuportahan ang mga network ng komunikasyon sa industriya

Mga limitasyon ng PLC

• Nangangailangan ng kaalaman sa kaalaman sa programming

• Mataas na paunang gastos sa sistema

• Limitadong kapangyarihan sa pagproseso para sa mga kumplikadong gawain

• Ang hardware at software na umaasa sa Vendor

• Ang mga pag -upgrade ay maaaring mangailangan ng kapalit ng hardware

Konklusyon

Ang mga PLC ay malawakang ginagamit sa automation dahil maaasahan, mabilis, at angkop para sa malupit na mga kapaligiran.Ang kanilang mga sangkap at operasyon na batay sa pag-scan ay nagbibigay-daan sa tumpak na kontrol ng mga makina at proseso.Ang iba't ibang mga uri ng PLC at mga pamamaraan ng programming ay sumusuporta sa isang malawak na hanay ng mga pang -industriya na gawain.Ang pag -alam ng kanilang mga pakinabang, limitasyon, at pagkakaiba mula sa iba pang mga magsusupil ay tumutulong sa pagpili ng tamang sistema ng automation.
