Piezoelectric Transducer: Prinsipyo sa Paggawa, Konstruksyon, Mga Uri, Katangian, at Aplikasyon

Hinahayaan ka ng piezoelectric transducer na i-convert ang mechanical force sa electrical signal, o electrical energy sa mechanical movement.Sa artikulong ito, malalaman mo kung ano ang piezoelectric transducer, kung paano ito binuo, at kung paano ito gumagana.Makikita mo rin ang mga karaniwang uri, pangunahing katangian, at application nito.

Catalog

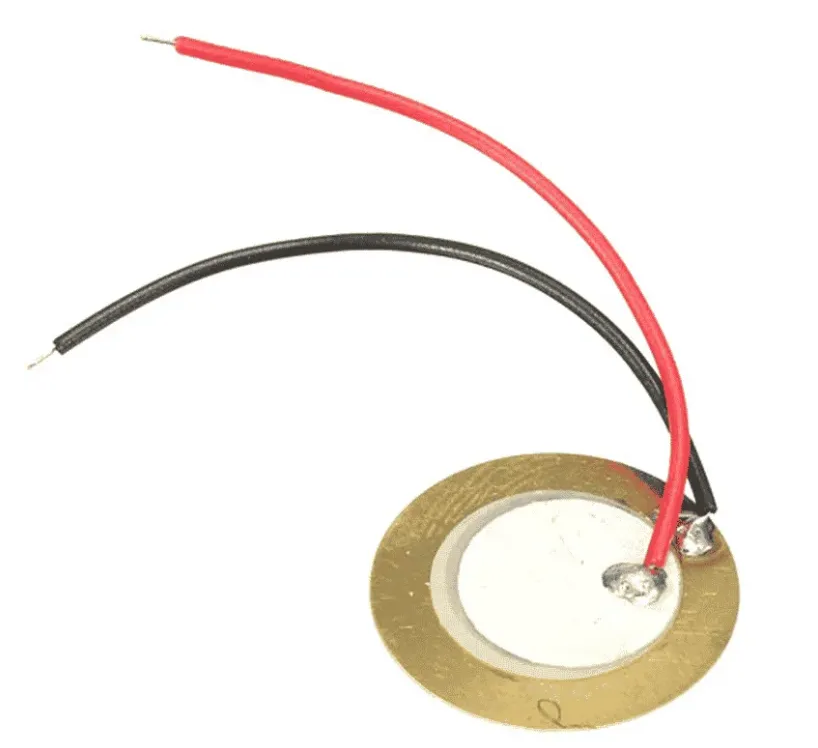

Figure 1. Piezoelectric Transducer (Piezo Disc Element)

Ano ang Piezoelectric Transducer?

Ang piezoelectric transducer ay isang aparato na nagko-convert ng mekanikal na puwersa sa elektrikal na enerhiya, o elektrikal na enerhiya sa mekanikal na paggalaw.Gumagana ito gamit ang isang espesyal na materyal na bumubuo ng isang maliit na boltahe kapag ito ay pinindot, baluktot, o vibrate.Dahil sa katangiang ito, karaniwang ginagamit ito upang makita ang presyon, panginginig ng boses, tunog, o paggalaw.Ang simpleng istraktura ng uri ng disc na may konektadong mga lead, gaya ng karaniwang nakikita sa mga praktikal na pag-setup, ay nagbibigay-daan sa mekanikal na paggalaw na madaling ma-convert sa isang electrical signal para sa mga application ng pagsukat o kontrol.

Konstruksyon ng isang Piezoelectric Transducer

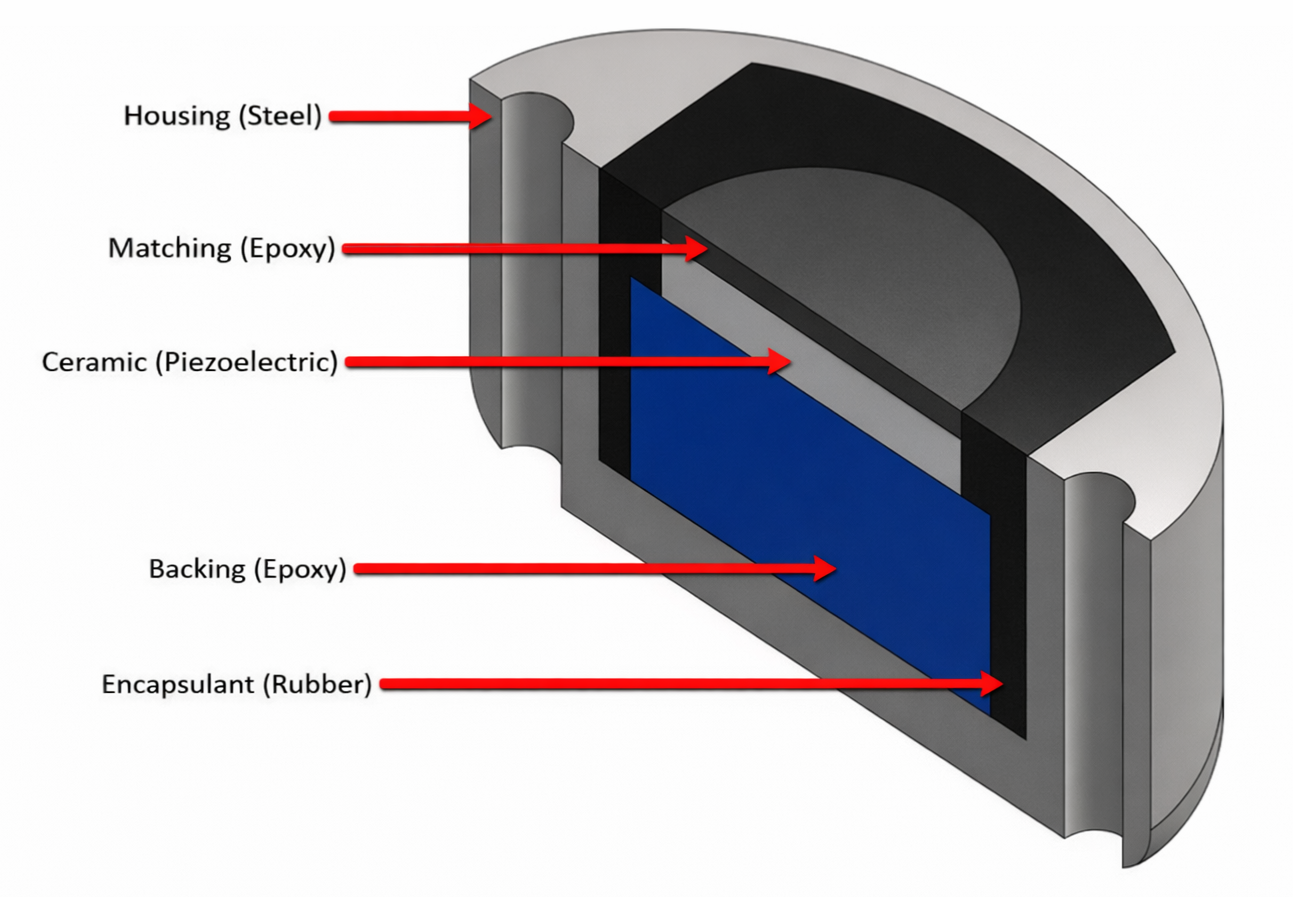

Figure 2. Konstruksyon ng isang Piezoelectric Transducer

•Pabahay (Bakal)

Nagbibigay ng mekanikal na lakas at pinoprotektahan ang transduser mula sa panlabas na pinsala.

•Katugmang Layer (Epoxy)

Tumutulong sa paglipat ng mekanikal na enerhiya nang mahusay sa piezoelectric na elemento at pinapabuti ang pagganap ng signal.

•Piezoelectric Ceramic

Ang aktibong elemento ng sensing na bumubuo ng boltahe ng kuryente kapag inilapat ang pressure o vibration.

•Backing Layer (Epoxy)

Sumisipsip ng mga hindi gustong vibrations at kinokontrol ang tugon ng transducer.

•Encapsulant (Goma)

Tinatakpan ang istraktura at pinoprotektahan ito mula sa kahalumigmigan, alikabok, at mga epekto sa kapaligiran.

Prinsipyo ng Paggawa ng Piezoelectric Transducer

Ang prinsipyo ng pagtatrabaho ng isang piezoelectric transducer ay batay sa kakayahan ng ilang mga materyales na tumugon sa mekanikal na stress at elektrikal na enerhiya.Sa loob ng materyal, nagbabago ang mga singil ng kuryente kapag inilapat ang puwersa o boltahe.Lumilitaw ang pag-uugaling ito sa dalawang magkaugnay na anyo, na kilala bilang direktang piezoelectric na epekto at ang kabaligtaran na piezoelectric na epekto.Ang bawat epekto ay nagpapaliwanag kung paano ang enerhiya ay na-convert mula sa isang anyo patungo sa isa pa.

Direktang Piezoelectric Effect

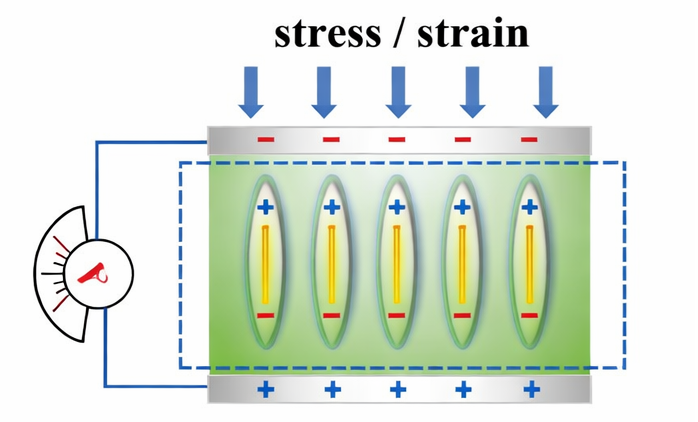

Larawan 3. Direktang Piezoelectric Effect

Sa direktang epekto ng piezoelectric, ang mekanikal na stress o strain ay inilalapat sa piezoelectric na materyal.Tulad ng ipinapakita sa figure, ang pagpindot o pag-load ng materyal ay nagiging sanhi ng paglilipat ng panloob na mga singil sa kuryente mula sa kanilang mga normal na posisyon.Ang paghihiwalay ng singil na ito ay lumilikha ng positibo at negatibong mga ibabaw sa magkabilang panig ng materyal.Bilang resulta, ang isang maliit na boltahe ng kuryente ay nabuo sa mga electrodes.Tumataas ang boltahe ng output habang lumalakas ang inilapat na puwersa o vibration, na nagbibigay-daan sa transducer na maramdaman ang presyon, puwersa, o paggalaw nang tumpak.

Inverse Piezoelectric Effect

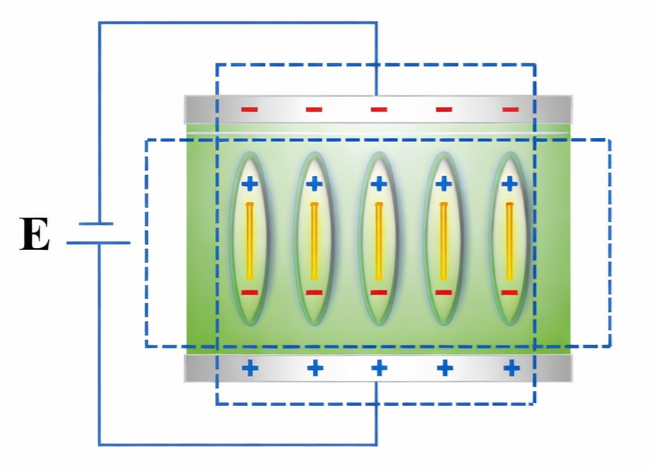

Larawan 4. Inverse Piezoelectric Effect

Sa kabaligtaran na epekto ng piezoelectric, ang conversion ng enerhiya ay nangyayari sa kabaligtaran na direksyon.Ang isang panlabas na de-koryenteng boltahe ay inilalapat sa piezoelectric na materyal.Gaya ng inilalarawan sa figure, pinipilit ng inilapat na electric field ang panloob na mga singil na muling iayon.Ang realignment na ito ay nagiging sanhi ng bahagyang pagbabago ng hugis ng materyal sa pamamagitan ng pagpapalawak o pagkontrata.Ang pisikal na deformation ay gumagawa ng mekanikal na paggalaw o vibration, na nagbibigay-daan sa piezoelectric transducer na makabuo ng motion, sound, o ultrasonic waves.

Mga Katangiang Elektrikal ng Piezoelectric Transducers

Parameter	Pagtutukoy
Uri ng Output Signal	AC boltahe na nabuo mula sa mekanikal stress
Electrical Output Mode	Charge mode o boltahe mode na operasyon
Saklaw ng Output Voltage	10 mV hanggang 100 V peak depende sa puwersa at laki
Sensitivity sa Pagsingil	1 pC bawat N hanggang 1000 pC bawat N
Sensitibo ng Boltahe	1 mV bawat N hanggang 50 mV bawat N
Kapasidad ng Pinagmulan	100 pF hanggang 50 nF
Source Impedance	Napakataas, karaniwang higit sa 1 megaohm
Panloob na Paglaban	Higit sa 10 gigaohms
Saklaw ng Pagtugon ng Dalas	1 Hz hanggang 10 MHz depende sa disenyo
Resonant Frequency	Karaniwang 1 kHz hanggang 5 MHz
Anti Resonant Frequency	Medyo mas mataas kaysa resonant dalas
Output Impedance sa Resonance	Mababang impedance sa resonant point
Output Impedance at Anti Resonance	Napakataas na impedance at anti resonant punto
Static na Kakayahang Pagsukat	Hindi angkop para sa totoong pagsukat ng DC
Discharge Time Constant	Milliseconds hanggang segundo batay sa pag-load paglaban
Polarity ng Signal	Depende sa direksyon ng stress at materyal na oryentasyon
Dielectric Constant	100 hanggang 5000 depende sa materyal
Operating Voltage bilang Actuator	10 V hanggang 1000 V AC o DC
Pagkonsumo ng kuryente	Napakababa sa sensor mode
Antas ng Ingay	Napakababa ng intrinsic na ingay ng kuryente
Sensitivity ng Cable	Mataas, apektado ng kapasidad ng cable
Kinakailangang Pagkondisyon ng Signal	Charge amplifier o mataas na impedance boltahe amplifier
Katatagan ng Temperatura	Katamtaman, nag-iiba ayon sa materyal na piezo
Electrical Loss Factor	Mababa sa dalas ng pagpapatakbo
Paglaban sa pagkakabukod	Karaniwang higit sa 10 gigaohms
Linearity ng Output	Mataas sa loob ng na-rate na mga limitasyong mekanikal

Mga Uri ng Piezoelectric Transducers

Ang mga piezoelectric transducers ay may iba't ibang uri, bawat isa ay idinisenyo upang madama o makagawa ng paggalaw, presyon, tunog, o panginginig ng boses para sa mga partikular na application ng pagsukat at kontrol.

Piezoelectric Accelerometer Transducer

Ang isang piezoelectric accelerometer transducer ay ginagamit upang sukatin ang acceleration at vibration.Gumagana ito sa pamamagitan ng pag-convert ng mekanikal na paggalaw sa isang de-koryenteng signal kapag gumagalaw ang sensor.Kung ikukumpara sa pressure o force transducers, mas sensitibo ito sa mabilis na pagbabago at high-frequency vibrations.Ginagawa nitong angkop para sa pagsubaybay sa makina at pagsusuri ng vibration.Ito ay karaniwang ginagamit sa pang-industriya at istrukturang sistema ng kalusugan.

Piezoelectric Pressure Transducer

Ang isang piezoelectric pressure transducer ay sumusukat sa mga dynamic na pagbabago sa presyon at ginagawa ang mga ito sa isang de-koryenteng output.Mabilis itong tumutugon sa mabilis na mga pagkakaiba-iba ng presyon, hindi tulad ng mga static pressure sensor.Kung ikukumpara sa mga force transducer, partikular itong idinisenyo para sa pagsukat ng presyon ng likido at gas.Madalas itong ginagamit sa mga combustion engine at hydraulic system.Ang mataas na dalas na tugon ay ang pangunahing bentahe nito.

Piezoelectric Force Transducer

Ang isang piezoelectric force transducer ay sumusukat sa inilapat na puwersa o load sa pamamagitan ng pagbuo ng singil.Kapag inilapat ang puwersa, ang elemento ng piezoelectric ay gumagawa ng isang de-koryenteng signal na proporsyonal sa pagkarga.Kung ikukumpara sa mga accelerometer, nakatutok ito sa direktang puwersa kaysa sa paggalaw.Mahusay itong gumaganap sa dynamic na pagsukat ng puwersa.Ang uri na ito ay malawakang ginagamit sa pagsubok at pagsukat ng epekto.

Piezoelectric Ultrasonic Transducer

Ang isang piezoelectric ultrasonic transducer ay bumubuo at nakakakita ng mga ultrasonic wave.Ito ay nagko-convert ng elektrikal na enerhiya sa mga high-frequency na sound wave at tumatanggap ng mga sinasalamin na signal.Kung ikukumpara sa mga mikropono, ito ay gumagana sa mas mataas na frequency na lampas sa pandinig ng tao.Nagbibigay-daan ito sa tumpak na sensing, imaging, at pagsukat ng distansya.Ito ay karaniwang ginagamit sa medikal na ultratunog at pang-industriya na inspeksyon.

Piezoelectric Actuator Transducer

Ang isang piezoelectric actuator transducer ay nagko-convert ng elektrikal na enerhiya sa tumpak na mekanikal na paggalaw.Kapag inilapat ang boltahe, lumalawak o kumukontra ito upang lumikha ng paggalaw.Hindi tulad ng sensor-type transducers, ito ay pangunahing ginagamit para sa actuation sa halip na pagsukat.Nagbibigay ito ng napakaliit ngunit tumpak na pag-aalis.Ginagawa nitong perpekto para sa mga precision positioning system.

Piezoelectric Microphone Transducer

Ang isang piezoelectric microphone transducer ay nagko-convert ng mga sound vibrations sa mga electrical signal.Ang mga sound wave ay nagiging sanhi ng piezoelectric na materyal na mag-vibrate at makabuo ng boltahe.Kung ikukumpara sa mga ultrasonic transducers, ito ay gumagana sa loob ng naririnig na hanay ng dalas.Ito ay simple sa disenyo at hindi nangangailangan ng panlabas na kapangyarihan para sa sensing.Ang ganitong uri ay karaniwang ginagamit sa mga basic na audio at acoustic detection system.

Piezoelectric Ignition Transducer

Ang isang piezoelectric ignition transducer ay bumubuo ng mataas na boltahe kapag inilapat ang mekanikal na puwersa.Ang pagpindot o paghampas sa elemento ay gumagawa ng spark na walang panlabas na kapangyarihan.Kung ikukumpara sa iba pang piezoelectric transducers, nakatutok ito sa pagbuo ng boltahe kaysa sa sensing.Ginagawa nitong maaasahan para sa mga layunin ng pag-aapoy.Ito ay malawakang ginagamit sa mga gas lighter at ignition system.

Mga Aplikasyon ng Piezoelectric Transducer

Ang mga piezoelectric transducers ay malawakang ginagamit sa modernong teknolohiya dahil maaari nilang tumpak na i-convert ang mekanikal na enerhiya sa mga electrical signal para sa sensing, pagsukat, at kontrol sa maraming industriya.

Mga Sistema ng Medikal na Ultrasound

Ang mga piezoelectric transducers ay malawakang ginagamit sa mga ultrasound machine.Bumubuo sila ng mga high-frequency na sound wave at tumatanggap ng mga sinasalamin na signal upang bumuo ng mga imahe.Nakakatulong ito sa mga doktor na makitang ligtas ang mga panloob na istruktura ng katawan.Sila ay maaasahan at mabilis na tumugon.

Pagsubaybay sa Vibration at Kondisyon

Ang mga transduser na ito ay ginagamit upang makita ang vibration sa mga makina at istruktura.Ang mekanikal na panginginig ng boses ay na-convert sa isang de-koryenteng signal para sa pagsusuri.Nakakatulong ito na matukoy ang mga pagkakamali nang maaga sa mga motor, bomba, at makina.Pinapabuti nito ang kaligtasan at binabawasan ang gastos sa pagpapanatili.

Mga Sistema sa Pagsukat ng Presyon

Sinusukat ng mga piezoelectric transducers ang mabilis na pagbabago ng presyon sa mga gas at likido.Gumagana ang mga ito nang maayos kung saan nangyayari ang mga pagbabago sa presyon sa mataas na bilis.Ginagawa nitong angkop ang mga ito para sa mga makina at hydraulic system.Hindi ginagamit ang mga ito para sa steady o static na presyon.

Pagsukat ng Puwersa at Epekto

Ginagamit ang mga ito upang sukatin ang puwersa, pagkarga, at epekto.Kapag inilapat ang puwersa, ang isang singil sa kuryente ay ginawa.Pinapayagan nito ang tumpak na pagsukat ng mga dynamic na puwersa.Karaniwan ang mga ito sa pagsubok at pagsusuri ng materyal.

Mga Tunog at Acoustic Device

Ang mga piezoelectric transducers ay ginagamit sa mga mikropono, buzzer, at sound pickup.Ang mga sound vibrations ay nagiging sanhi ng materyal upang makabuo ng isang de-koryenteng signal.Ang mga ito ay simple sa disenyo at napakatibay.Ang mga device na ito ay karaniwan sa consumer electronics.

Ignition at Spark Generation

Sa mga sistema ng pag-aapoy, ang mga piezoelectric transducers ay bumubuo ng mataas na boltahe kapag pinindot.Ang boltahe na ito ay lumilikha ng isang spark nang hindi nangangailangan ng panlabas na kapangyarihan.Karaniwang ginagamit ang mga ito sa mga gas lighter at stoves.Ang disenyo ay simple at lubos na maaasahan.

Mga Bentahe at Limitasyon ng Piezoelectric Transducer

Mga Bentahe ng Piezoelectric Transducer

• Lubos silang sensitibo sa maliliit na pagbabago sa puwersa at panginginig ng boses.

• Mabilis silang tumugon sa mga dynamic na signal.

• Gumagana ang mga ito sa isang malawak na hanay ng dalas.

• Ang kanilang sukat ay maliit at magaan.

• Hindi nila kailangan ang panlabas na kapangyarihan sa sensing mode.

• Ang mga ito ay matibay at maaasahan sa malupit na mga kondisyon.

Mga Limitasyon ng Piezoelectric Transducer

• Hindi nila masusukat ang mga static o steady na pwersa.

• Nangangailangan sila ng mga espesyal na circuit conditioning ng signal.

• Ang kanilang output ay apektado ng mga pagbabago sa temperatura.

• Ang output signal ay kadalasang napakaliit.

• Ang ilang mga materyales ay maaaring pumutok sa ilalim ng mataas na stress.

Piezoelectric Transducer kumpara sa Iba pang mga Transducer

Pagtutukoy	Piezoelectric Transducer	Strain Gauge Transducer	Capacitive Transducer	Inductive Transducer	Optical Transducer
Sinusukat na Dami	Puwersa, presyon, panginginig ng boses	Pilitin at pilitin	Pag-alis, presyon	Posisyon, displacement	Liwanag, posisyon, bilis
Prinsipyo ng Pagpapatakbo	Piezoelectric effect	Pagbabago ng paglaban	Pagbabago ng kapasidad	Electromagnetic induction	Banayad na modulasyon
Uri ng Output Signal	Boltahe o singil	Pagbabago ng paglaban	Pagbabago ng kapasidad	Boltahe	Boltahe o kasalukuyang
Static na Kakayahang Pagsukat	Hindi angkop	Angkop	Angkop	Angkop	Angkop
Kakayahang Dynamic na Pagsukat	Magaling	Mabuti	Katamtaman	Mabuti	Magaling
Karaniwang Sensitivity	Mataas	Katamtaman	Napakataas	Katamtaman	Napakataas
Saklaw ng Dalas	1 Hz hanggang 1 MHz sa itaas	Hanggang 10 kHz	Hanggang 100 kHz	Hanggang 50 kHz	Higit sa 1 MHz
Oras ng Pagtugon	Napakabilis sa ilalim ng 1 microsecond	Mabagal hanggang katamtaman	Mabilis	Katamtaman	Sobrang bilis
Impedance ng Output	Napakataas sa 1 Mohm	Mababa sa paligid ng 120 hanggang 350 ohms	Mataas	Mababa	Mababa
Sensitivity sa Temperatura	Katamtaman	Mataas	Katamtaman	Mababa	Mababa
Kailangan ng Signal Conditioning	Kinakailangan	Kinakailangan	Kinakailangan	Kinakailangan	Minimal
Kinakailangan ng Power	Walang panlabas na kapangyarihan para sa sensing	Nangangailangan ng boltahe ng paggulo	Nangangailangan ng boltahe ng paggulo	Nangangailangan ng boltahe ng paggulo	Nangangailangan ng power source
Sukat at Timbang	Napakaliit at magaan	Maliit	Maliit	Katamtaman	Maliit
Katatagan ng kapaligiran	Mataas	Katamtaman	Katamtaman	Mataas	Katamtaman
Mga aplikasyon	Pagsubaybay sa panginginig ng boses, ultrasound	Mag-load ng mga cell, mga sistema ng pagtimbang	Posisyon at level sensing	Proximity at position sensing	Mga encoder, mga sensor ng hibla

Konklusyon

Gumagana ang mga piezoelectric transducers sa pamamagitan ng direkta at kabaligtaran na mga piezoelectric effect upang makadama o makagawa ng mga motion at electrical signal.Nag-aalok ang mga ito ng mataas na sensitivity, mabilis na pagtugon, at malawak na frequency operation para sa mga dynamic na sukat gaya ng vibration, pressure, force, at sound.Iba't ibang uri ang ginagamit para sa sensing, actuation, at ignition purposes sa maraming industriya.Gayunpaman, ang mga ito ay hindi angkop para sa mga static na sukat at nangangailangan ng wastong signal conditioning.
