NE556N Dual Timer IC Ipinaliwanag: Pag -andar at Aplikasyon

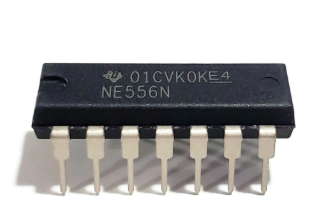

Ang NE556 ay isang maraming nalalaman dual-timer IC na nagpapasimple sa mga pag-andar ng tiyempo sa isang malawak na hanay ng mga elektronikong aplikasyon.Bilang dual-timer counterpart sa iconic NE555, pinagsasama nito ang dalawang independiyenteng mga timer sa isang solong 14-pin package, mainam para sa mga proyekto na nangangailangan ng maraming mga operasyon sa tiyempo.Sakop ng artikulong ito ang pinout, tampok, at isang paghahambing sa mga katulad na sangkap tulad ng LM556 at NE555.Ipinapaliwanag nito kung paano gamitin ang NE556 sa Astable, Monostable, at Bistable Modes, kasama ang mga praktikal na aplikasyon tulad ng mga pagkaantala ng oras at sunud -sunod na mga circuit circuit, na nagpapakita ng kakayahang magamit para sa iyo.

Catalog

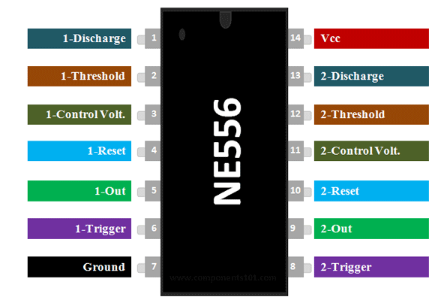

Pag -configure ng Pinout

Numero ng pin	Pangalan ng pin	Paglalarawan
1, 13	Paglabas	Buksan ang output ng kolektor na naglalabas ng isang kapasitor sa pagitan ng mga agwat (sa phase na may output).Ito ay toggles ang output mula sa mataas hanggang Mababa kapag ang boltahe ay umabot sa 2/3 ng boltahe ng supply.
2, 12	Threshold	Inihahambing ang boltahe na inilalapat sa terminal na may a Sanggunian ng sanggunian ng 2/3 VCC.Ang amplitude ng boltahe na inilalapat dito Ang terminal ay may pananagutan para sa itinakdang estado ng flip-flop.
3, 11	Kontrol ng boltahe	Kinokontrol ang mga antas ng threshold at trigger.Tinutukoy nito Ang lapad ng pulso ng output waveform.Isang panlabas na boltahe na inilalapat dito Maaari ring magamit ang PIN upang baguhin ang output waveform.
4, 10	I -reset	Ang negatibong pulso na inilapat sa pin na ito upang hindi paganahin o i -reset ang timer.Kapag hindi ginamit para sa mga layunin ng pag -reset, dapat itong konektado sa VCC sa Iwasan ang maling pag -trigger.
5, 9	Palabas	Ang pin na ito ay karaniwang konektado upang mai -load dahil ito lamang Pin na may output-driven waveform.
6, 8	Trigger	May pananagutan sa paglipat ng flip-flop mula sa nakatakda hanggang I -reset.Ang output ng timer ay nakasalalay sa malawak ng panlabas Trigger Pulse na inilapat sa pin na ito.
7	Lupa	Boltahe ng Sanggunian ng Ground (0V).
14	VCC	Supply boltahe (tipikal = 5V, maximum = 18V).

Mga tampok at teknikal na spec

Tampok/Pagtukoy	Mga detalye
Mga timer ng katumpakan	Dalawang mga timer ng katumpakan sa isang solong pakete
Karaniwang boltahe ng operating	+5V
Pinakamataas na boltahe ng operating	+18V
Mapagkukunan/lababo kasalukuyang (output pin)	150MA
Minimum na boltahe ng threshold	2.4V @ VCC = 5V
Temperatura ng pagpapatakbo	Hanggang sa 70 ° C.
Magagamit na mga pakete	14-pin pdip, soic, vssop

Alternatibo

At LM556

555 at 556 mga pagkakaiba sa IC

Tampok	NE555 Timer IC	NE556 Timer IC
Paglalarawan	Klasikong timer ic	Kahalili sa NE555 na may dalawang timer sa isang pakete
Mga timer	Solong timer	Dual Timers
Package	Pamantayan	Binabawasan ang form factor at pagiging kumplikado ng system
Pag -andar	Magkapareho sa NE556	Magkapareho sa NE555
Paglalarawan ng pin	Magkapareho sa NE556	Magkapareho sa NE555

Paggamit ng NE556 IC

Ang NE556 Ang IC ay nagtatanghal ng isang diretso ngunit sopistikadong solusyon para sa mga aplikasyon ng tiyempo, na nakapagpapaalaala sa kilalang NE555.Nagtatampok ang integrated circuit na ito ng isang 14-pin dual-timer na pagsasaayos, na binubuo ng dalawang independiyenteng hanay ng mga pin ng timer.Ang maalalahanin na disenyo na ito ay nagbibigay -daan para sa ibinahaging mga koneksyon para sa VCC at lupa, pag -stream ng mga layout ng circuit habang pinapalakas ang kahusayan sa mga senaryo na nangangailangan ng maraming mga pag -andar sa tiyempo.

Ang mga Timer IC, kabilang ang NE556, ay pangunahing sa isang malawak na hanay ng mga elektronikong aplikasyon, salamat sa kanilang kamangha -manghang kakayahang magamit.Maaari silang gumana sa maraming mga mode, ang bawat isa ay naayon para sa mga tiyak na gawain:

At Astable mode: Bumubuo ng tuluy -tuloy na alon ng parisukat, perpekto para sa mga pulso ng orasan.

At Monostable mode: Gumagawa ng isang solong output pulse na na -trigger ng isang panlabas na signal.

At Bistable mode: Kumikilos bilang isang flip-flop, pagpapanatili ng isang matatag na estado ng output hanggang sa isinaaktibo.

Sa mga praktikal na aplikasyon, ang NE556 ay maaaring magamit para sa lahat mula sa mga pangunahing timer hanggang sa masalimuot na mga sistema ng henerasyon ng pulso.Halimbawa, maaari mong i -configure ang NE556 sa Astable Mode upang lumikha ng isang kumikislap na LED circuit, na ipinapakita ang parehong pagiging praktiko at naa -access na kalikasan.Ang nasabing pang -eksperimentong pag -aaral ay hindi lamang nagpapatibay ng kaalaman sa mga circuit ng tiyempo ngunit itinatampok din ang kakayahan ng NE556 upang pamahalaan ang mga agwat ng tiyempo nang epektibo.

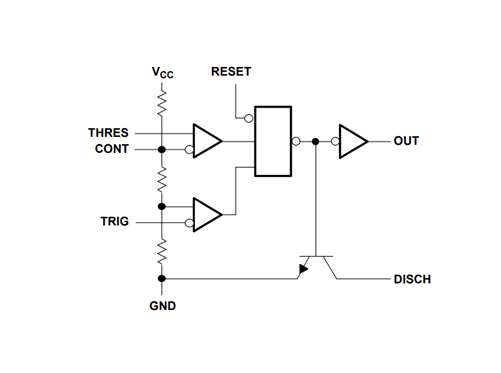

Ang paggalugad ng panloob na arkitektura ng NE556 ay nagpapakita ng isang matatag na disenyo na binubuo ng tatlong 5K resistors, dalawahan na mga paghahambing, at isang flip-flop.Ang pagsasaayos na ito ay hindi lamang sumusuporta sa maraming nalalaman operasyon ngunit pinadali din ang tumpak na kontrol sa tiyempo.Ang dalawahang mga paghahambing ay naglalaro ng isang kapansin -pansin na papel sa tumpak na paghahambing ng mga boltahe ng input, isang pangunahing aspeto ng maaasahang pag -andar ng tiyempo.Ang pamilyar sa mga sangkap na ito ay nagbibigay sa iyo ng kaalaman upang malutas nang epektibo at mapahusay ang pagganap ng circuit.

Gamit

Ang NE556 Integrated Circuit (IC) ay nakatayo bilang isang kamangha -manghang adaptable na sangkap, na hinahanap ang lugar nito sa maraming mga aplikasyon.Kasama dito ang oras ng pagkaantala ng henerasyon, modyul ng lapad ng pulso, henerasyon ng pulso, tiyempo ng katumpakan, at sunud -sunod na mga circuit circuit.Ang kakayahang magamit nito ay nagbibigay -daan upang kumilos ito bilang isang panghuli elemento sa mga pagsusumikap, na sumasamo sa mga nagpapahalaga sa timpla ng pagkamalikhain at teknikal na kasanayan.

Henerasyon ng pagkaantala ng oras

Sa oras ng pagkaantala ng mga aplikasyon, ang NE556 ay maaaring dalubhasa na na -configure upang makabuo ng tumpak na mga pagkaantala.Ang tampok na ito ay pangunahing kapaki -pakinabang sa mga senaryo kung saan ang tiyempo ay lubos na kahalagahan, tulad ng mga awtomatikong sistema o mekanismo ng kaligtasan.Sa pamamagitan ng mga halaga ng risistor at kapasitor ng fine-tuning, binigyan ka ng kapangyarihan upang ipasadya ang tagal ng pagkaantala sa kanilang mga tiyak na pangangailangan.Ang diskarte sa hands-on na ito sa tiyempo ay natagpuan ang paraan sa iba't ibang mga industriya, mula sa automotiko hanggang sa mga elektronikong consumer, kung saan ang mga maaasahang pagkakasunud-sunod ng tiyempo ay may mahalagang papel sa pagtiyak ng pag-andar at kaligtasan.

Pulse Width Modulation (PWM)

Ang modyul na lapad ng pulso ay kumakatawan sa isa pang kilalang aplikasyon ng NE556.Ang pamamaraan na ito ay malawak na ginagamit sa kontrol ng motor, LED dimming, at modulation ng signal ng audio.Sa pamamagitan ng pag -aayos ng cycle ng tungkulin ng signal ng output, maaari mong baguhin ang lakas na naihatid sa isang pagkarga, na nagbibigay ng isang kapansin -pansin na antas ng kontrol.Ang kakayahang umangkop na ito ay hindi lamang nagpapalakas ng kahusayan ngunit pinapayagan din para sa mas pino na pamamahala ng mga aparato.Ang pakikipag -ugnay sa PWM sa aktwal na mga proyekto ay madalas na nagpapalalim ng pagpapahalaga sa isang tao kung paano ang mga pagkakaiba -iba sa mga katangian ng signal ay maaaring matindi ang nakakaapekto sa pagganap ng aparato.

Henerasyon ng pulso

Ang NE556 ay nangunguna sa pagbuo ng mga pulses, na maaaring magamit sa isang malawak na hanay ng mga aplikasyon, kabilang ang henerasyon ng orasan sa mga digital circuit at kaganapan na nag -trigger sa sunud -sunod na lohika.Ang kapasidad nito upang makabuo ng matatag at maulit na mga pulses ay aktibo para sa mga system na nakasalalay sa tumpak na tiyempo.Maaari mong madalas na matuklasan na ang pag -eksperimento sa iba't ibang mga pagsasaayos ay humahantong sa mahalagang pananaw sa pag -uugali ng mga elektronikong sangkap, na nagpapasulong ng isang madaling maunawaan na disenyo ng circuit.

Tiyempo ng katumpakan

Ang mga circuit ng tiyempo ng katumpakan ay lubos na nakikinabang mula sa mga tampok ng NE556.Sa pamamagitan ng mababang jitter at matatag na output, mahusay na angkop para sa mga aplikasyon na hinihingi ang mataas na kawastuhan.Lalo na itong nauugnay sa mga sistema ng telecommunication at data, kung saan kahit na ang mga menor de edad na pagkakaiba -iba ng tiyempo ay maaaring magresulta sa mga makabuluhang pagkakamali.Sa pamamagitan ng pagsasama ng NE556 sa mga konteksto na ito, maaari mong mapahusay ang pagiging maaasahan at pagganap, na itinampok ang kahalagahan ng masusing tiyempo sa mga elektronikong sistema.

Sequential Timing Circuits

Ang mga sunud -sunod na mga circuit circuit, na nangangailangan ng isang serye ng mga nag -time na mga kaganapan, ay kumakatawan sa isa pang lugar kung saan kumikinang ang NE556.Sa pamamagitan ng pag-cascading ng maraming NE556 IC, maaari kang magtayo ng masalimuot na mga pagkakasunud-sunod ng tiyempo, kapaki-pakinabang para sa mga aplikasyon tulad ng mga awtomatikong linya ng pagpupulong o mga sistema ng control na hinihimok ng kaganapan.Ang kaalaman na nakuha mula sa pagbuo ng mga circuit na ito ay madalas na hindi nakakakita ng kumplikadong interplay sa pagitan ng tiyempo, kontrol, at pag -uugali ng system, na sa huli ay nakataas ang pangkalahatang kadalubhasaan sa disenyo.

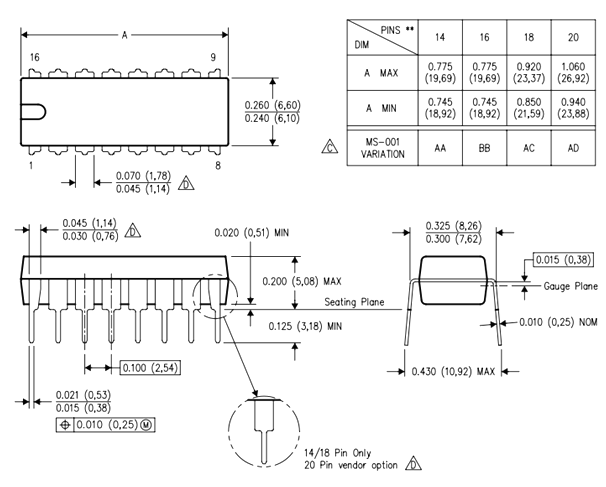

2D Model (PDIP)
