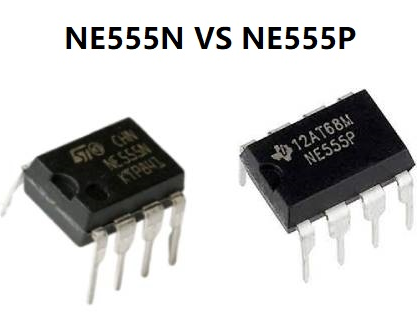

NE555N kumpara sa NE555P: Isang komprehensibong gabay sa paghahambing

Sa dynamic na tanawin ng electronics, ang pagkamit ng katumpakan at pagganap ay madalas na bisagra sa pagpili ng tamang mga sangkap para sa gawain.Ang mga integrated circuit (IC) tulad ng NE555N at NE555P ay nakakuha ng kanilang lugar bilang maraming nalalaman at maaasahang mga bloke ng gusali sa hindi mabilang na tiyempo at mga aplikasyon ng pulso-modulation.Sa kabila ng kanilang ibinahaging linya at pag -overlay na mga pag -andar, ang mga IC na ito ay nagtataglay ng mga banayad na pagkakaiba na maaaring makabuluhang makakaapekto sa pagganap at pagiging maaasahan ng mga elektronikong disenyo.Ang pag -unawa sa mga pagkakaiba na ito ay kapaki -pakinabang para sa iyo na naglalayong ma -optimize ang kanilang mga proyekto, maging para sa tiyempo ng katumpakan, pag -oscillation, o mga gawain sa modulation.Ang artikulong ito ay naghuhukay sa mga pagkakaiba sa pagitan ng NE555N at NE555P, paggalugad ng kanilang mga tampok, pagkakaiba, at praktikal na aplikasyon upang makatulong sa kaalamang paggawa ng desisyon para sa anumang pagsusumikap sa elektronikong disenyo.

Catalog

Pag -unawa sa NE555N at NE555P

NE555N Pangkalahatang -ideya

Ang NE555N ay madalas na ipinagdiriwang para sa kapansin -pansin na kakayahang umangkop at pagiging maaasahan sa mga aplikasyon ng monolitikong tiyempo, mahusay na pamamahala ng tumpak na mga agwat ng oras o pagbuo ng mga oscillation.Nag -aalok sa iyo ang aparatong ito ng kakayahang baguhin ang mga agwat ng oras, gumagamit ng isang solong risistor at kapasitor kapag na -configure para sa mode ng pagkaantala ng oras.Sa mode ng oscillator, ang dalas ay husay na kinokontrol gamit ang dalawang resistors kasabay ng isang kapasitor.Sa pamamagitan ng isang kakayahang mapagkukunan o paglubog ng hanggang sa 200 mA, ang aparato ay nagpapatakbo nang epektibo sa loob ng isang spectrum ng supply ng boltahe na mula sa 5V hanggang 15V.Madalas mong hinahangaan ang kakayahang umangkop nito, na pinapayagan itong maiangkop ang mga pagkakasunud -sunod ng tiyempo upang matugunan ang magkakaibang mga kahilingan sa circuit.

Pangkalahatang -ideya ng NE555P

Sa isang katulad na ugat, ang NE555P ay nakikilala para sa paghahatid ng tumpak na kontrol sa mga circuit circuit, kung saan ang mga agwat ng oras nito ay maingat na itinakda ng isang solong risistor at kapasitor.Ang sangkap na ito ay tunay na napakahusay sa mode ng oscillator, na nagbibigay ng kakayahang makinis na i -tune ang parehong dalas at pag -ikot ng tungkulin sa pamamagitan ng dalawang resistors na sinamahan ng isang kapasitor.Nag -aalok ng pagiging tugma sa mga input ng TTL sa isang 5V supply, namamahala ito ng mga alon hanggang sa 200 mA na may multa.Maaari kang madalas na umasa sa IC na ito para sa mga disenyo kung saan ginagamit ang banayad ngunit tumpak na dalas at mga pagsasaayos ng cycle ng tungkulin, na pinahahalagahan ang pagiging matatag nito sa pagpapanatili ng pare -pareho, maaasahang pagganap.

Mga pagkakaiba -iba ng NE555N at NE555P

Tampok	NE555N	NE555P
Tagagawa	Stmicroelectronics	Mga instrumento sa Texas
Pag -configure ng Packaging at PIN	DIP-8 (Dual Inline Package);katugma sa mga breadboard at PCBS	DIP-8 (Dual Inline Package);Katulad na pagiging tugma sa Mga Breadboards at PCB
Saklaw ng Operating Boltahe	4.5V hanggang 16V	4.5v hanggang 18v
Pagkonsumo ng kuryente	Bahagyang mas mataas	Bahagyang mas mababa
Saklaw ng temperatura	-55 ° C hanggang 125 ° C.	0 ° C hanggang 70 ° C.

Pagkakapareho ng NE555N at NE555P

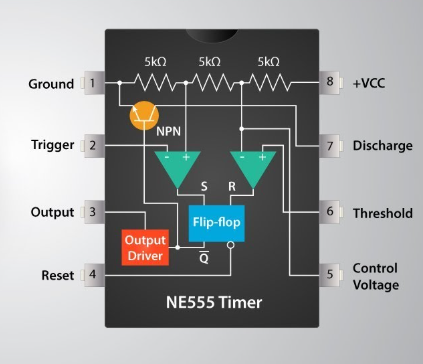

Pag -configure ng PIN

Aspeto	Paglalarawan
Pangunahing layunin	Parehong NE555N at NE555P ay kabilang sa NE555 Timer IC pamilya at nagsisilbing mga timer at oscillator.Nag -excel sila sa pagbuo ng tumpak Mga agwat ng oras, pagkakasunud -sunod ng pulso, at mga signal ng dalas.
Pag -configure ng PIN	Ang parehong mga IC ay nagbabahagi ng magkaparehong mga pagsasaayos ng PIN, pagpapagana Madaling pagpapalitan sa mga circuit.Sa kabila ng mga pagkakaiba -iba sa mga pagtutukoy Sa buong 555 variant (hal., CMOS 555), ang kanilang mga pinout ay nananatiling pare -pareho.
Karaniwang 555 Timer Core	Parehong itinayo sa paligid ng 555 timer core, na binubuo ng mga panloob na boltahe ng boltahe, paghahambing, flip-flops, at a naglalabas ng transistor, na nagpapahintulot sa tumpak na pagpapatupad ng mga pag -andar ng tiyempo.
Versatility	Kilala sa maraming kakayahan, umaangkop sa mga aplikasyon ng mga aplikasyon Mula sa simpleng LED flashing at pulso henerasyon hanggang sa mga advanced na gawain tulad ng pulso Lapad ng Modulation (PWM) Kontrol at henerasyon ng tono.
Laganap na pag -access	Malawak na magagamit at madaling makuha, ginagawa ang mga ito Maa -access para sa iyo, tinitiyak ang unibersal Ang kakayahang magamit sa iba't ibang mga proyekto.

Mga tampok

Mga tampok ng NE55N

Tampok	Paglalarawan
Swift turn-off time	Tinitiyak ang mabilis na pagtugon sa operasyon ng circuit.
Pinakamataas na dalas ng operating	Sinusuportahan ang mga frequency na lumampas sa 500 kHz.
Kakayahang umangkop sa tiyempo	Pinapayagan ang mga saklaw ng tiyempo mula sa microsecond hanggang oras.
Mga mode ng pagpapatakbo	Pag -andar sa parehong mga mode ng Astable at Monostable.
Output kasalukuyang kakayahan	Maaari bang mapagkukunan o lumubog hanggang sa 200 mA.
Nababagay na cycle ng tungkulin	Pinapayagan ang pagpapasadya ng cycle ng tungkulin para sa tiyak Mga Aplikasyon.
TTL Tugma	Ganap na katugma sa mga antas ng lohika ng TTL.
Katatagan ng temperatura	Nagpapakita ng pambihirang katatagan sa 0.005% bawat ° C.
Mga Estado ng Output	Nag -aalok ng parehong normal sa at normal na mga estado para sa maraming nalalaman operasyon.

Mga tampok ng NE55P

Tampok	Paglalarawan
Kakayahang umangkop sa tiyempo	Sumasaklaw mula sa microsecond hanggang oras.
Mga mode ng pagpapatakbo	Sinusuportahan ang parehong mga mode ng Astable at Monostable.
Napapasadyang cycle ng tungkulin	Pinapayagan ang pagsasaayos upang makamit ang nais na cycle ng tungkulin.
Pagiging tugma ng output	TTL-katugmang output na may kakayahang lumubog o sourcing up hanggang 200 Ma.
Pagsubok sa parameter	Ang mga sumusunod na produkto ng MIL-PRF-38535 ay sumasailalim sa komprehensibo Pagsubok sa parameter maliban kung nabanggit.Para sa iba pang mga produkto, ang pagsubok ay maaaring hindi Takpan ang lahat ng mga parameter.

Mga Aplikasyon

Gumagamit ng NE555N

Ang NE555N IC ay nakatayo para sa malawak na kakayahang pangasiwaan ang mga gawain sa tiyempo ng katumpakan.Ito ay susi sa henerasyon ng pulso, na nagpapahintulot sa mga system na mapanatili ang pare -pareho na mga pulses ng kuryente na may kahanga -hangang kawastuhan.Ang kasanayang ito ay kapansin -pansin sa mga sitwasyon na hinihingi ang tumpak na mga pagkakasunud -sunod ng tiyempo, tulad ng sunud -sunod na tiyempo at paglikha ng mga pagkaantala ng oras.Bukod dito, ang NE555N ay nangunguna sa pagbuo ng modyul ng lapad ng pulso (PWM), na madalas na inilalapat sa pagkontrol ng bilis ng motor at mga signal ng modulate.Pinangangasiwaan din nito ang modulation ng posisyon ng pulso at linear na henerasyon ng rampa nang epektibo, kapwa mapanganib sa mga sistema ng komunikasyon at kagamitan sa pagsubok ng elektronik.Maaari mong matagumpay na gumamit ng NE555N sa mga disenyo na nangangailangan ng mga pagkakaiba -iba ng signal ng tunog, na inilalantad ang kamangha -manghang kakayahang umangkop.

Gumagamit ng NE555P

Ang NE555P ay nagbabahagi ng iba't ibang mga pagkakapareho sa pag -andar sa NE555N kapatid, na nagpapahiwatig ng isang kilalang tagpo sa kanilang mga aplikasyon.Natagpuan nito ang mga teknolohiya ng biometrics, na binibigyang diin ang papel nito sa katumpakan at kawastuhan - ang mga katangian na ginagamit para sa mga system na nag -decode ng iyong mga pisikal na katangian.Bukod dito, sa konteksto ng mga mambabasa ng RFID, NE555P AIDS sa pagkamit ng mga makinis na proseso ng pagkakakilanlan, tinitiyak ang maaasahang pagbabasa at paghahatid ng signal.Ang kumplikadong kakayahan na ito ay sumasalamin sa kasanayan nito sa henerasyon ng pulso at umaabot sa mga pag -andar ng modulation na katulad ng sa NE555N.Ang aktwal na mga aplikasyon ay nagpapakita ng pagiging epektibo nito sa mga kapaligiran kung saan ginagamit ang katatagan at pagkakapareho ng signal.

Konklusyon

Ang NE555N at NE555P ay nagpapakita ng kakayahang umangkop at pagiging maaasahan na isinasama ng mga circuit na disenyo.Habang nagbabahagi sila ng isang karaniwang arkitektura at saklaw ng aplikasyon, ang kanilang eksaktong pagkakaiba ay ginagawang mas mahusay ang bawat isa para sa mga tiyak na mga sitwasyon.Sa pamamagitan ng pag -unawa sa mga pagkakaiba na ito - tulad ng mga frequency ng pagpapatakbo, antas ng pagpaparaya, at pagiging tugma - maaari kang gumawa ng mas matalinong mga pagpipilian na nagpapaganda ng kahusayan at katatagan ng kanilang mga proyekto.Ang parehong mga IC ay ipinagdiriwang para sa kanilang tibay, katumpakan, at kakayahang umangkop, na ginagawa silang kinakailangan sa mga aplikasyon ng tiyempo at modulation sa iba't ibang mga industriya.Ang pagpili ng tamang IC ay hindi lamang nagpapabuti sa pagganap ng circuit ngunit sumasalamin din sa maalalahanin na mga kasanayan sa engineering na balansehin ang mga teknikal na pangangailangan na may praktikal na mga hadlang, tinitiyak ang tagumpay sa bawat proyekto.
