Miniature Circuit Breaker (MCB): Prinsipyo sa Paggawa, Mga Uri, Mga Rating at Gabay sa Pagpili

Tinutulungan ka ng artikulong ito na maunawaan kung ano ang miniature circuit breaker (MCB) at kung paano nito pinoprotektahan ang electrical circuit mula sa overload at short circuit.Matututuhan mo ang mga pangunahing bahagi nito, kung paano ito gumagana, at kung bakit dinidiskonekta nito ang kapangyarihan kapag may mga pagkakamali.Ipinapaliwanag din nito ang mga uri ng trip curve, mga configuration ng poste, at mga rating ng breaking capacity.Sa wakas, makikita mo ang mga karaniwang application at kung paano piliin ang tamang MCB para sa isang circuit.

Catalog

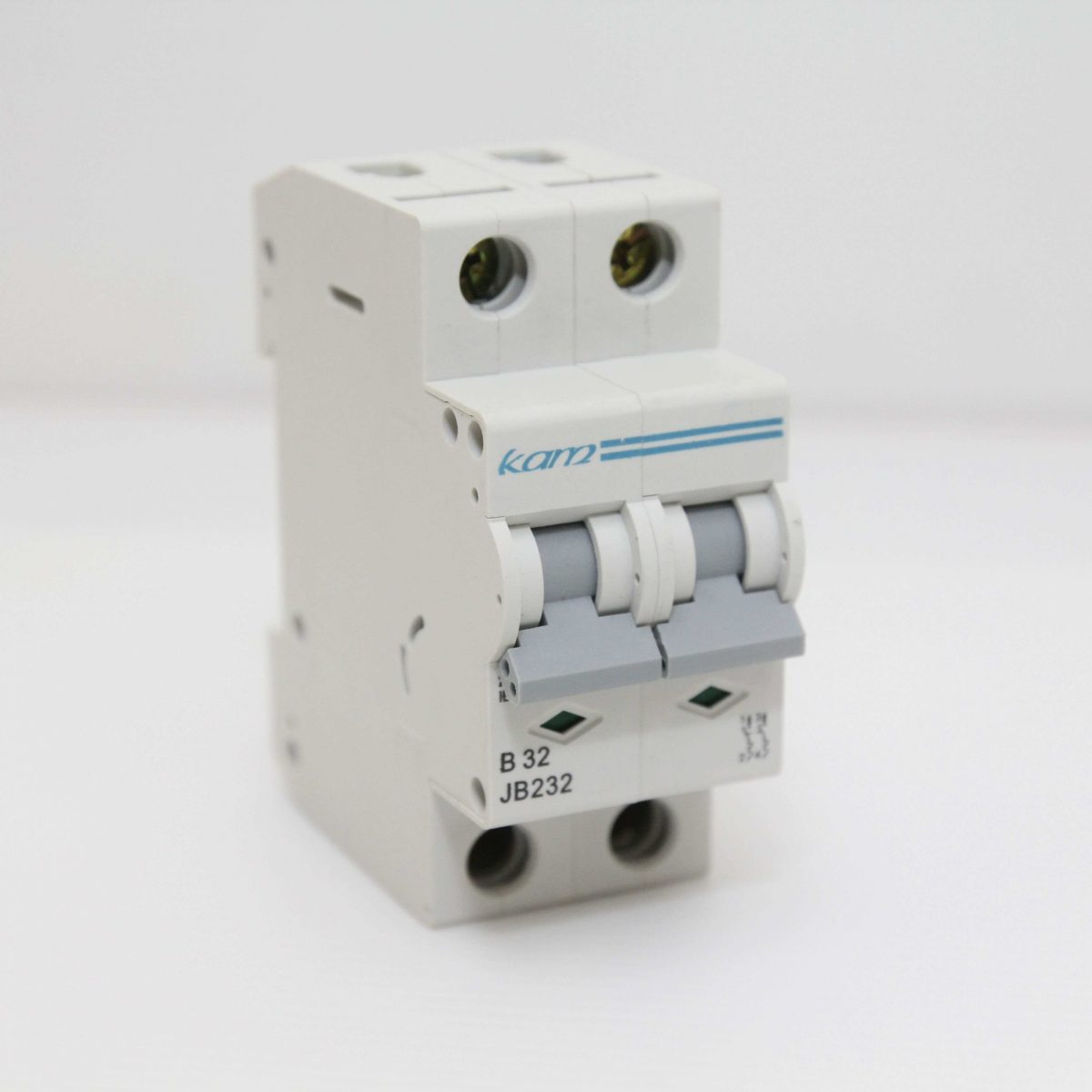

Figure 1. Miniature Circuit Breaker (MCB)

Ano ang isang Miniature Circuit Breaker?

Ang miniature circuit breaker (MCB) ay isang awtomatikong electrical protection device na ginagamit upang ihinto ang sobrang current sa isang circuit.Ang pangunahing layunin nito ay protektahan ang mga wire at konektadong kagamitan mula sa pinsala na dulot ng sobrang karga o short circuit.Kapag lumitaw ang abnormal na kasalukuyang, dinidiskonekta ng MCB ang power supply upang mapanatiling ligtas ang pag-install.Hindi tulad ng fuse, maaari itong i-reset at gamitin muli pagkatapos maalis ang fault.Dahil sa muling magagamit na proteksyong ito, ang mga MCB ay malawakang ginagamit sa mga tahanan, gusali, at maliliit na panel ng kuryente.

Paggawa ng Miniature Circuit Breaker

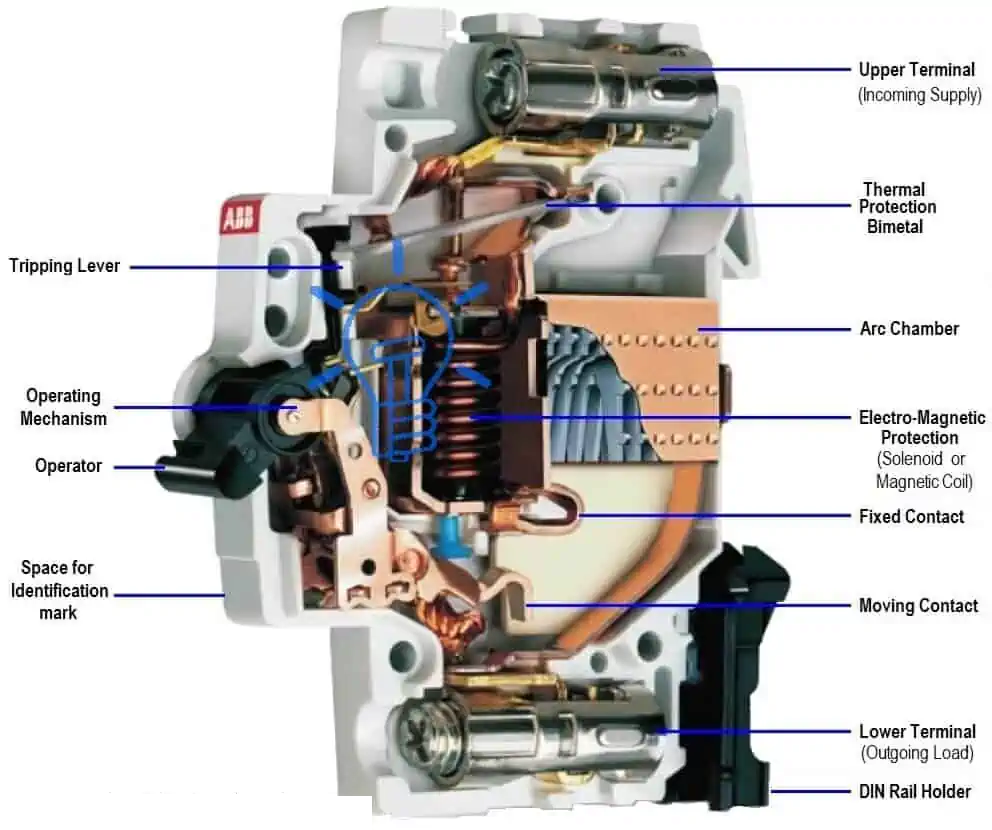

Figure 2. Mga Panloob na Bahagi ng Miniature Circuit Breaker

• Upper Terminal (Papasok na Supply)

Ang itaas na terminal ay nagkokonekta sa pinagmumulan ng kuryente sa breaker.Nagbibigay ito ng secure na electrical entry point para sa papasok na konduktor.Tinitiyak ng terminal na ito ang matatag na paglipat ng kasalukuyang papunta sa mga panloob na contact.

• Lower Terminal (Palabas na Load)

Ang mas mababang terminal ay nagkokonekta sa breaker sa protektadong circuit.Ang kasalukuyang daloy mula sa breaker sa puntong ito patungo sa load.Pinapanatili nitong mahigpit at maaasahan ang koneksyon ng mga kable.

• Thermal Protection Bimetal

Nararamdaman ng bimetal strip ang init na dulot ng sobrang agos.Ito ay yumuyuko kapag tumaas ang temperatura at inihahanda ang mekanismo upang idiskonekta ang kapangyarihan.Ang bahaging ito ay gumaganap bilang isang elemento ng kaligtasan na nakabatay sa temperatura.

• Electromagnetic Coil (Magnetic Protection)

Ang magnetic coil ay agad na tumutugon sa napakataas na antas ng kasalukuyang.Gumagawa ito ng magnetic force na nagpapagana sa mekanismo ng paglabas.Tinitiyak nito ang mabilis na reaksyon sa panahon ng matinding mga pagkakamali.

• Nakapirming Contact

Ang fixed contact ay ang nakatigil na conducting point sa loob ng breaker.Ito ay nananatili sa lugar habang ang gumagalaw na contact ay bumubukas o sumasara laban dito.Karaniwang dumadaan ang electric current sa pares ng contact na ito.

• Paglipat ng Contact

Ang gumagalaw na contact ay pisikal na nagbubukas at nagsasara ng circuit.Humiwalay ito sa nakapirming kontak kapag gumagana ang breaker.Ang pagkilos na ito ay nakakagambala sa daloy ng kuryente nang ligtas.

• Arc Chamber (Arc Chute)

Ang arc chamber ay naglalaman ng mga metal plate na naghahati at nagpapalamig sa electric arc.Binabawasan nito ang init at pinipigilan ang pinsala sa loob ng breaker.Pinoprotektahan nito ang device at mga kalapit na kable.

• Operating Mechanism

Ang mekanismo ng pagpapatakbo ay nag-uugnay sa panloob na sistema ng paglabas sa hawakan.Kinokontrol nito ang pagbubukas at pagsasara ng mga contact.Nila-lock din nito ang breaker sa ON o OFF na posisyon.

• Tripping Lever

Ang tripping lever ay naglilipat ng paggalaw mula sa mga elemento ng proteksyon patungo sa mga contact.Kapag na-activate, inilalabas nito ang sistema ng latch.Pinapayagan nito ang awtomatikong pag-disconnect.

• Operator (Toggle Handle)

Ang hawakan ay nagbibigay-daan sa manu-manong paglipat ng breaker.Maaari nitong i-ON o I-OFF ang circuit nang ligtas.Ipinapakita rin nito ang katayuan ng breaker.

• May hawak ng DIN Riles

Ang may hawak ay nagbibigay-daan sa madaling pag-mount sa loob ng mga distribution board.Sinisiguro nito ang breaker sa isang karaniwang riles.Pinapasimple nito ang pag-install at pagpapalit.

Prinsipyo ng Paggawa ng MCB

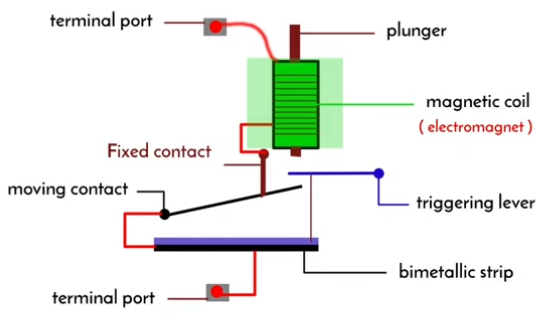

Larawan 3. MCB Working Mechanism Diagram

Kapag ang normal na kasalukuyang dumadaloy, ang kuryente ay dumadaan sa mga contact nang walang pagkaantala.Sa panahon ng sobrang karga, namumuo ang init sa sensing element at nagti-trigger ng mekanismo ng paglabas pagkatapos ng maikling pagkaantala.Ang latch ay nagbubukas at ang mga contact ay naghihiwalay, na nagdidiskonekta sa circuit.Sa isang short circuit na kondisyon, isang malakas na magnetic force ang agad na nagpapagana sa mekanismo.Mabilis na bumukas ang mga contact at lumilitaw ang isang electrical arc sa pagitan nila.Ang arko ay pumapasok sa silid ng arko kung saan ito nahati at lumalamig hanggang sa ito ay mawala.Matapos alisin ang fault, maaaring i-reset ang breaker at maibalik ang circuit.

Mga Uri ng MCB Batay sa Trip Curve

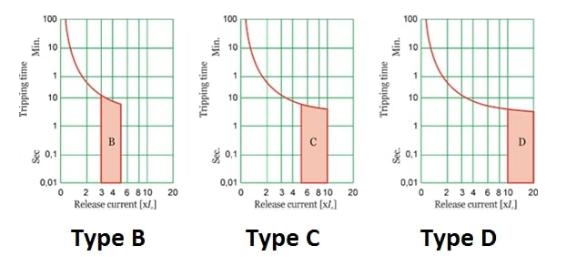

Figure 4. Mga Uri ng MCB Trip Curve (B, C, D)

Uri B MCB

Idinisenyo ang A Type B MCB para sa mga low surge current circuit.Bumibiyahe ito kapag umabot ang kasalukuyang mga tatlo hanggang limang beses sa na-rate na halaga.Ginagawa nitong angkop para sa pag-iilaw at mga kable ng sambahayan.Ang mga maliliit na appliances at resistive load ay maaasahang gumagana sa proteksyong ito.Mabilis na nadidiskonekta ang breaker upang maprotektahan ang mga cable mula sa sobrang init.Ito ay karaniwang ginagamit sa mga panel ng de-koryenteng tirahan.

Uri C MCB

Ang Type C MCB ay inilaan para sa katamtamang panimulang kasalukuyang kagamitan.Gumagana ito sa humigit-kumulang lima hanggang sampung beses ang rate ng kasalukuyang.Nagbibigay-daan ito sa mga device tulad ng mga fan at maliliit na motor na magsimula nang normal.Binabalanse nito ang proteksyon at pagpapaubaya sa mga pansamantalang surge.Maraming mga komersyal na gusali ang gumagamit ng ganitong uri ng breaker.Ito ang pinakakaraniwang pagpipilian para sa pangkalahatang layunin ng mga circuit.

Uri D MCB

Ang isang Type D MCB ay binuo para sa mataas na pag-load ng kasalukuyang pagpasok.Bumibiyahe lang ito kapag umabot ang kasalukuyang humigit-kumulang sampu hanggang dalawampung beses sa na-rate na halaga.Ang mga mabibigat na motor at mga transformer ay nangangailangan ng pagkaantala na ito upang magsimula nang maayos.Iniiwasan ng breaker ang istorbo na tripping habang nagpapasigla.Kadalasang ginagamit ng mga makinarya sa industriya ang kategoryang ito.Pinoprotektahan nito ang mga circuit habang sinusuportahan ang malalaking startup currents.

Mga Uri ng MCB Batay sa Bilang ng mga Pole

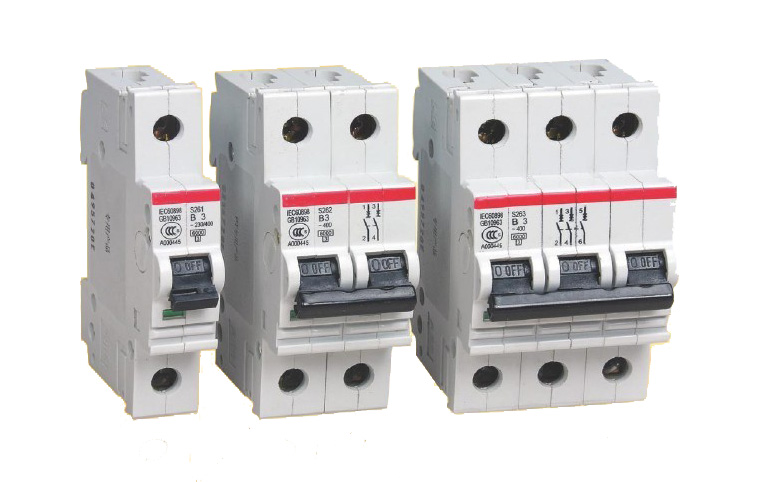

Figure 5. Mga Configuration ng MCB Pole

Nag-iiba-iba rin ang mga MCB ayon sa kung gaano karaming mga wire ang kanilang dinidiskonekta nang magkasama.Ang uri ng poste ay nakasalalay sa sistema ng supply ng circuit.

Single-Pole (SP)

Pinoprotektahan ng single-pole MCB ang isang live conductor sa isang single-phase circuit.Dinidiskonekta lang ang phase wire kapag nagkaroon ng fault.Ang pagsasaayos na ito ay karaniwang ginagamit para sa mga circuit ng pag-iilaw.Ang mga residential distribution board ay malawakang gumagamit ng mga SP breaker.Ito ay compact at simpleng i-install.Nananatiling direktang konektado ang neutral sa setup na ito.

Double-Pole (DP)

Ang isang double-pole MCB ay dinidiskonekta ang parehong phase at neutral na mga conductor nang magkasama.Nagbibigay ito ng kumpletong paghihiwalay ng circuit.Pinapabuti nito ang kaligtasan sa panahon ng pagpapanatili at pag-troubleshoot.Ang mga kagamitan tulad ng mga pampainit ng tubig ay kadalasang gumagamit ng pagsasaayos na ito.Ang supply ay ganap na nahiwalay sa load.Ito ay karaniwan sa single-phase na proteksyon ng kagamitan.

Triple-Pole (TP)

Pinoprotektahan ng triple-pole MCB ang tatlong live conductor sa isang three-phase system.Ang lahat ng mga phase ay nadidiskonekta nang sabay-sabay sa panahon ng isang fault.Pinipigilan nito ang pagkasira ng phase imbalance sa kagamitan.Karaniwang ginagamit ng mga pang-industriyang motor at makinarya ang pagsasaayos na ito.Tinitiyak nito ang pare-parehong paghihiwalay sa mga linya ng supply.Ang mga three-phase panel ay umaasa sa mga TP breaker para sa balanseng proteksyon.

Mga Uri ng MCB Batay sa Breaking Capacity

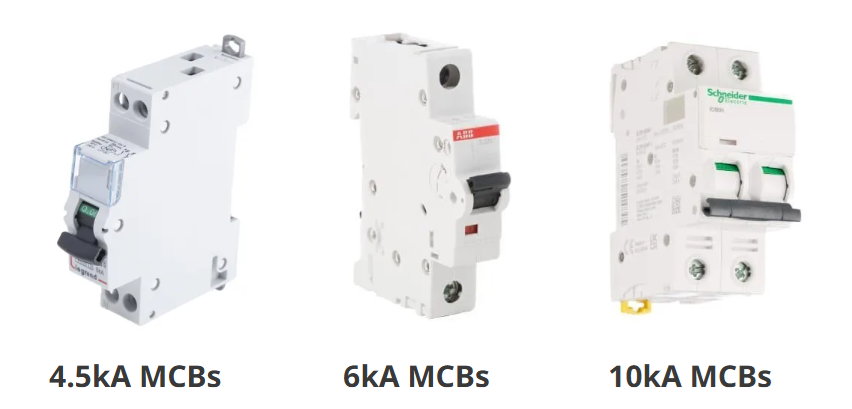

Figure 6. MCB Breaking Capacity Ratings

Ang mga MCB ay inuri ayon sa pinakamataas na kasalukuyang fault na maaari nilang matakpan.Depende ito sa lakas ng suplay ng kuryente sa lugar ng pag-install.

4.5kA MCB

Ang 4.5kA MCB ay isang miniature circuit breaker na may kapasidad na short-circuit breaking na 4.5 kiloamperes.Dinisenyo ito para sa mas mababang mga lokasyon ng fault-level kung saan medyo maliit ang available na short-circuit current.Karaniwang umaangkop ito sa mga light-duty distribution point na may mas mahabang feeder cable na nagpapababa ng fault current.Sa mga network na ito, ang isang 4.5kA breaking capacity na MCB ay maaaring makagambala sa mga fault nang ligtas sa loob ng na-rate na limitasyon nito.Ito ay karaniwan sa mga pangunahing yunit ng consumer kung saan ang upstream na pinagmulan ay hindi masyadong "matigas."Ang pangunahing punto ay ang 4.5kA ay nababagay sa mas mahihinang mga network na may limitadong prospective na short-circuit current.

6kA MCB

Ang 6kA MCB ay isang miniature circuit breaker na na-rate upang matakpan ang hanggang 6 kiloamperes ng fault current.Ginagamit ito kung saan ang suplay ng kuryente ay maaaring maghatid ng katamtamang antas ng short-circuit sa distribution board.Kadalasan ay kinabibilangan ito ng mga tipikal na residential at maliliit na komersyal na network na pinapakain ng mga kalapit na transformer.Kung ikukumpara sa 4.5kA device, ang 6kA breaking capacity na MCB ay nagbibigay ng mas maraming fault withstand margin sa mas malalakas na supply.Nakakatulong ito na matiyak na maaalis ng breaker ang mas mataas na inaasahang short-circuit current nang walang pinsala.Para sa maraming instalasyon ng gusali, ang 6kA ay isang malawakang ginagamit na klase ng breaking capacity.

10kA MCB

Ang 10kA MCB ay isang miniature circuit breaker na maaaring ligtas na makagambala ng hanggang 10 kiloamperes ng short-circuit current.Ito ay inilaan para sa mataas na fault-level na mga punto kung saan ang pinagmumulan ng supply ay malakas at mababa ang impedance.Kabilang dito ang mga panel na mas malapit sa mga transformer, mas malalaking komersyal na switchboard, at maraming pang-industriyang seksyon ng pamamahagi.Ang isang 10kA breaking capacity na MCB ay nagbibigay ng mas mataas na kakayahan sa pagtiis para sa mga malubhang kondisyon ng short-circuit.Binabawasan nito ang panganib ng pagkabigo ng breaker kapag mataas ang kasalukuyang fault.Sa madaling salita, ang 10kA ay pinili para sa mas malalakas na network na may mas mataas na available na short-circuit current.

Mga Rating at Detalye ng MCB

Parameter	Pagtutukoy
Na-rate ang kasalukuyang (Sa)	6A, 10A, 16A, 20A, 32A, 40A, 63A
Na-rate boltahe ng pagpapatakbo (Ue)	230/400V AC
Na-rate dalas	50/60 Hz
Bilang ng mga poste	1P, 1P+N, 2P, 3P, 3P+N (4P)
Kurba ng biyahe klase	B, C, D (minsan K, Z)
Na-rate kapasidad ng short-circuit breaking	4.5kA, 6kA, 10kA (pagmamarka ng kA)
Standard / pagmamarka ng pagsunod	IEC 60898-1 (o IEC 60947-2)
Na-rate na pagkakabukod boltahe (Ui)	hal., 500V
Na-rate na salpok makatiis ng boltahe (Uimp)	hal., 4kV, 6kV
Enerhiya naglilimita sa klase	Klase 3 (kung may marka)
Terminal hanay ng laki ng konduktor	hal., 1–25 mm² (nag-iiba ayon sa modelo)
Terminal paninikip ng metalikang kuwintas	hal., 2.0 N·m (nag-iiba ayon sa modelo)
Mekanikal pagtitiis	hal., 10,000–20,000 na operasyon (kung nakasaad)
Electrical pagtitiis	hal., 4,000 mga operasyon (kung nakasaad)
Degree ng proteksyon (IP)	IP20 (karaniwang para sa mga device sa mga enclosure)

Paghahambing sa pagitan ng MCB at Fuse

Parehong pinoprotektahan ng mga MCB at fuse ang mga circuit laban sa overcurrent, ngunit magkaiba ang mga ito sa pagpapatakbo at paghawak pagkatapos ng fault.Inihahambing ng talahanayan sa ibaba ang kanilang functional na pag-uugali.

Parameter	MCB	piyus
Pagkatapos ng biyahe aksyon	Nai-reset	Dapat ay pinalitan
Kasalanan indikasyon	Maaliwalas ON/OFF/TRIP na posisyon	Madalas hindi malinaw maliban kung may blown indicator
Lumipat function	Maaaring gamitin bilang switch	Hindi sinasadya para sa paglipat
Muling gamitin pagkatapos kasalanan	Magagamit muli pagkatapos ng pag-reset	pang-isahang gamit elemento
Tugon pagkakapare-pareho	Tinukoy na paglalakbay pag-uugali ng kurba	Depende sa uri at kondisyon ng fuse
Overload proteksyon	Naka-built-in overload na pagkakadiskonekta	Oo, pero depende sa mga katangian ng fuse
Short-circuit pagkagambala	Na-rate breaking capacity (may markang kA)	Mataas nakakaabala na kakayahan para sa maraming uri ng fuse
Downtime pagkatapos ng biyahe	Mababa (i-reset)	Mas mataas (palitan, suriin ang rating, i-install)
Pagpapanatili pagsisikap	Mababang gawain paghawak	Nangangailangan ekstrang stock at kapalit
Magsuot ng contact	May mekanikal na kontak sa edad na iyon	Walang gumagalaw mga bahagi sa elemento
Paghawak ng arko	Panloob na arko silid	Hinahawakan si Arc loob ng fuse body habang natutunaw
Selectivity kontrol	Madalas na coordinated may mga upstream breaker	Maaaring napaka pumipili na may wastong pagmamarka ng fuse
Nagpapatakbo puna	Nakikita hawakan ang posisyon	Elemento kondisyon na hindi laging nakikita
Karaniwan mode ng pagkabigo	Kontakin/mekanismo magsuot sa mahabang buhay	Natutunaw ang elemento permanenteng nasa operasyon

Mga Application ng Miniature Circuit Breaker

1. Mga circuit ng residential lighting

Pinoprotektahan ng mga MCB ang mga circuit ng sangay ng pag-iilaw mula sa mga overload na dulot ng mga wiring fault o masyadong maraming mga fixture sa isang linya.Nagbibigay ang mga ito ng mabilis na pagdiskonekta kapag ang kasalukuyang ay lumampas sa mga ligtas na limitasyon para sa konduktor.Ang pag-reset ay simple pagkatapos maitama ang isyu.Ginagawa nitong mas madaling mapanatili ang mga distribution board sa bahay.

2. Socket outlet (receptacle) circuits

Makikita ng mga general-purpose outlet ang pagbabago ng load mula sa mga appliances at tool.Tumutulong ang MCB na protektahan ang mga kable kapag maraming device ang nakasaksak nang sabay-sabay.Binabawasan nito ang panganib ng overheating ng cable mula sa matagal na overcurrent.Ito ay karaniwang gamit sa mga tahanan at maliliit na opisina.

3. Air-conditioning at HVAC branch circuit

Ang mga split-type na AC unit at maliliit na kagamitan sa HVAC ay kadalasang pinoprotektahan ng mga nakalaang MCB.Ang breaker ay naghihiwalay ng isang yunit para sa serbisyo nang hindi isinasara ang buong panel.Pinoprotektahan din nito ang linya ng supply na nagpapakain sa kagamitan.Pinapanatili nitong naka-localize ang mga fault sa isang circuit.

4. Mga water heater at maliliit na fixed appliances

Maraming mga fixed load ang tumatakbo nang matagal, kaya ang proteksyon ng circuit ay kailangang maging matatag at maaasahan.Nagbibigay ang mga MCB ng awtomatikong pagdiskonekta kapag may nangyayaring abnormal na kasalukuyang.Pinapayagan din nila ang maginhawang paghihiwalay para sa pagpapanatili.Karaniwan ito sa mga apartment at komersyal na banyo.

5. Mga distribution board at subpanel

Ginagamit ang mga MCB bilang mga papalabas na feeder sa mga pangunahing panel at subpanel.Pinoprotektahan nila ang mga circuit ng sangay at tumutulong na ayusin ang mga load ayon sa lugar o function.Pinapabuti nito ang paghihiwalay ng fault at binabawasan ang oras ng pag-troubleshoot.

6. Komersyal na ilaw at mga circuit ng kuryente

Gumagamit ang mga opisina, tindahan, at maliliit na gusali ng maraming magkakahiwalay na circuit para sa ilaw, saksakan, at kagamitan.Independiyenteng pinoprotektahan ng mga MCB ang bawat circuit upang limitahan ang epekto ng fault.Pinapanatili nitong tumatakbo ang mahahalagang seksyon kung ang isang circuit ay naglalakbay.Sinusuportahan nito ang mas ligtas na pang-araw-araw na operasyon.

7. Mga control panel at automation auxiliary circuit

Ang control wiring para sa mga relay, sensor, at auxiliary power supply ay kadalasang nangangailangan ng compact na proteksyon.Ang mga MCB ay umaangkop sa mga DIN-rail control panel at nagbibigay ng malinaw na paghihiwalay.Tumutulong ang mga ito na pigilan ang maliliit na pagkakamali na kumalat sa iba pang mga seksyon ng kontrol.Ito ay karaniwan sa mga pang-industriyang control cabinet.

8. Mga maliliit na motor at bomba (proteksyon sa sangay)

Maraming maliliit na motor ang pinapakain mula sa mga dedikadong branch circuit na protektado ng mga MCB.Mabilis na pinaghihiwalay ng breaker ang circuit ng motor sa mga abnormal na kondisyon ng kasalukuyang.Nagbibigay din ito ng simpleng ON/OFF isolation point sa panel.Madalas itong ginagamit para sa mga booster, fan, at maliliit na pump.

Paano Piliin ang Tamang MCB?

Hakbang 1: Tukuyin ang circuit load at piliin ang kasalukuyang rating

Magsimula sa pamamagitan ng paglilista ng konektadong pagkarga at ang normal na tumatakbong kasalukuyang ng circuit.Pumili ng kasalukuyang rate ng MCB na kayang dalhin ang inaasahang load current nang walang istorbo na tripping.Kung nag-iiba ang load, ibabatay ang pagpili sa pinakamataas na normal na operating current, hindi ang paminsan-minsang maikling peak.Panatilihing nakahanay ang rating sa kapasidad ng konduktor ng circuit na ginamit sa linyang iyon.Ang hakbang na ito ay nagtatakda ng pangunahing "laki" ng miniature circuit breaker.

Hakbang 2: Piliin ang trip curve batay sa inrush na gawi

Suriin kung ang load ay may mataas na panimulang surge, tulad ng mga motor, compressor, o mga transformer.Gumamit ng isang kurba na pinahihintulutan ang inaasahang pag-agos habang nagbibigay pa rin ng mabilis na pagkakakonekta para sa mga pagkakamali.Ang Type B ay nababagay sa mga low-surge load, ang Type C ay nababagay sa moderate inrush, at Type D ay nababagay sa mataas na inrush na kagamitan.Piliin ang kurba na akma kung paano magsisimula ang pagkarga, hindi lamang kung ano ang tawag dito.Pinipigilan nito ang mga paulit-ulit na istorbo na biyahe sa panahon ng pagsisimula.

Hakbang 3: Piliin ang bilang ng mga poste upang tumugma sa sistema ng supply

Tukuyin kung ang circuit ay single-phase o tatlong-phase, at kung kailangan mong ihiwalay ang neutral sa phase.Gumamit ng SP para sa isang live na conductor, DP para sa isolating phase at neutral na magkasama, at TP para sa tatlong-phase na linya.Para sa three-phase na may neutral isolation, piliin ang TPN/4P style protection gaya ng kinakailangan ng disenyo ng system.Ang pagpili ng poste ay tungkol sa ligtas na pagdiskonekta ng mga tamang konduktor nang magkasama.Tinitiyak ng hakbang na ito ang tamang paghihiwalay at pagkakatugma ng mga kable.

Hakbang 4: Suriin ang inaasahang antas ng short-circuit at piliin ang breaking capacity (kA)

Tantyahin ang available na fault current sa installation point gamit ang supply data o isang short-circuit na pagkalkula.Pumili ng breaking capacity rating (gaya ng 4.5kA, 6kA, o 10kA) na katumbas ng o mas mataas kaysa sa inaasahang short-circuit current.Ang mas malakas na mga supply at panel na mas malapit sa mga transformer ay karaniwang nangangailangan ng mas mataas na kA MCB.Ang pagpipiliang ito ay tungkol sa pagtiis at pag-abala sa pinakamataas na antas ng pagkakamali nang ligtas.Ito ay isa sa pinakamahalagang pagsusuri sa kaligtasan.

Hakbang 5: Panghuling pag-verify ng tugma sa pag-label para sa napiling MCB

Kumpirmahin na tumutugma ang napiling nameplate ng MCB sa kinakailangan ng circuit para sa mga pole, curve, at kapasidad na masira.Muling suriin na ang napiling kasalukuyang rating ay nakaayon sa inaasahang antas ng pagkarga at sa limitasyon sa disenyo ng circuit.Tiyaking pare-pareho ang pagpili ng breaker sa magkatulad na mga circuit sa parehong panel upang mapanatiling predictable ang koordinasyon ng proteksyon.Kung hindi sigurado ang antas ng fault, gamitin ang mas ligtas na opsyon sa pamamagitan ng pagpili ng mas mataas na klase ng breaking capacity.Binabawasan ng huling hakbang na ito ang mga error sa mismatch bago i-install.

Konklusyon

Ang MCB ay nagdidiskonekta ng kuryente sa panahon ng abnormal na kasalukuyang at maaaring i-reset pagkatapos maalis ang fault.Ang tamang pagpili ay depende sa kasalukuyang pag-load, pagsisimula ng gawi, uri ng supply, at antas ng fault.Ang pag-alam sa mga uri at rating nito ay nakakatulong na matiyak ang ligtas at matatag na proteksyon ng circuit.Ang wastong paggamit ay nagpapababa ng pinsala at nagpapabuti sa kaligtasan ng kuryente.
